Нарезание наружной резьбы плашкой
Для нарезания наружной резьбы потребуются следующие инструменты и материалы: плашка или трубный клупп, плашкодержатель, напильник, тиски, штангенциркуль, машинное масло.
Наибольшее распространение получили круглые плашки (лерки). Они бывают цельными или разрезными. Диаметры цельных круглых плашек стандартизированы. Это позволяет выбрать подходящий вариант из большого ряда размеров, например, М10, М12, М14, М16.
Особенностью разрезных плашек является возможность регулировать диаметр нарезаемой резьбы в пределах 0,1…0,25 мм. Однако они обладают пониженной жесткостью, что сказывается на точности получаемого профиля.
Порядок работы
Плашку устанавливают в плашкодержатель подходящего размера. После этого её закрепляют при помощи винтов. В случае с наружной трубной резьбой нередко используют плашкодержатели с трещоткой. Они обеспечивают удобство работы в труднодоступных местах, например, у стены.
Толщину стержня выбирают на 0,1…0,25 мм меньше диаметра наружной резьбы. Например, для М6 с крупным шагом это 5,80…5,90 мм; М8 – 7,80…7,90 мм; М10 – 9,75…9,85 мм. Замеры выполняют с помощью штангенциркуля. Диаметры стержней под нарезание метрической резьбы среднего класса точности 6g представлены в таблице.
| Номинальный диаметр резьбы, мм | Шаг, P | Диаметр стержня, мм | |
| номинальный | минимальный | ||
| 5 | 0,8 | 4,92 | 4,82 |
| 6 | 1 | 5,89 | 5,79 |
| 8 | 1,25 | 7,87 | 7,76 |
| 10 | 1,5 | 9,85 | 9,73 |
| 12 | 1,75 | 11,83 | 11,7 |
| 14 | 2 | 13,8 | 13,67 |
| 16 | 2 | 15,8 | 15,67 |
| 18 | 2,5 | 17,8 | 17,62 |
| 20 | 2,5 | 19,8 | 19,62 |
| 22 | 2,5 | 21,8 | 21,62 |
| 24 | 3 | 23,79 | 23,57 |
| 27 | 3 | 26,79 | 26,57 |
| 30 | 3,5 | 29,79 | 29,52 |
Чтобы обеспечить лучшее врезание плашки, на конце стержня запиливают фаску. Её ширина должна быть 1 – 1,5 мм для М6 … М18. Заготовку смазывают машинным маслом, что облегчает последующую работу и позволяет получить более качественную поверхность.
Плашку накладывают на конец стержня так, чтобы её плоскость была перпендикулярна оси нарезаемого болта. Далее с небольшим нажимом вращают плашкодержатель по часовой стрелке (если резьба левая, то против часовой стрелки). Когда плашка врежется в стержень на одну-две нитки, её следует повернуть на пол-оборота назад для лучшего удаления стружки. После этого снова делают 1-2 оборота по ходу резьбы и 0,5 – в обратную сторону. Действуя по данной схеме, болт нарезают на необходимую длину.
Диаметр наружной резьбы проверяют обычной гайкой или калибром-кольцом. При необходимости шаг контролируют резьбомером.
Виды инструментов
Для изготовления резьбовых соединений, промышленность выпускает специальные режущие приспособления. Они предназначены для выполнения определённых технологических операций. Инструмент для создания внутренней резьбы, похожий на винт называется метчиком. Приспособление нарезает стружечные канавки на теле трубы. Для крепления в воротке, метчик имеет длинный хвостовик. Инструмент выпускается в соответствии с действующим стандартом. Существуют специальные таблицы, в которых указывается размер метчика, его номер и тип.
В комплект для нарезки входит два метчика. Их главным отличием является глубина прорезывания канавки:
- Черновой — № 1.
- Чистовой — № 2.
Приспособление плашка
Это приспособление иногда называют леркой. Инструмент снабжён своеобразной гайкой, имеющей несколько отверстий. Именно она и создаёт режущие кромки.
Промышленность выпускает лерки разной формы:
- Клупп.
- Круглые.
- Разрезные.
- Раздвижные.
- Цельные.
https://youtube.com/watch?v=6Z6h1XBptDE
Описание клуппа
Отличается от других приспособлений особой направляющей, которая осуществляет центрирование плашки относительно трубы. Приспособление может быть с электроприводом или ручным. Для использования в домашних условиях, когда нарезка будет происходить не более двух — трёх раз, более рациональным будет работа ручным клуппом. Его стоимость намного меньше электрического инструмента.
Этим инструментом очень удобно работать. Резьба получается очень чистой и надёжной. Небольшой вес приспособления, простота конструкции позволяет быстро заменить резцы.
К важнейшей характеристике клуппа относится материал, из которого он изготовлен. Для создания плашки применяется дорогая инструментальная сталь. А ведь резьбу создают только резцы. Именно они должны отличаться высокой прочностью.
У клуппа отсутствуют дорогие нефункциональные элементы. Поэтому набор клуппов стоит намного меньше. Себестоимость нарезки резьбы на трубе из нержавеющей стали резко снижается. Домашние умельцы, не желая нести большие финансовые потери, предпочитают работать таким инструментом.
Самостоятельная нарезка
Для работы можно использовать несколько инструментов:
- Метчик.
- Плашка.
- Клупп.
Какой именно выбрать набор инструмента зависит от нескольких факторов. Особенно это касается вида резьбы. Ведь она может быть внутренней или наружной. После выбора плашки необходимо выполнить несколько шагов.
- Отрезается старая резьба. Не стоит пытаться её восстановить. Она все равно останется негерметичной, появится протечка. Срез должен получиться строго перпендикулярным относительно продольной оси трубопровода.
- Если имеются следы коррозии на трубе, сегмент нужно удалить полностью.
- Чтобы плашку было легче накручивать на трубу, её торец должен иметь заходную фаску.
- Для более лёгкого накручивания, месторасположения будущей резьбы смазывается маслом.
- После нарезки нескольких витков, плашку нужно прокрутить назад. Выполняя последовательное кручение вперёд и назад, нарезается резьба нужной длины.
- После окончания операции удаляются металлические опилки.
- Чтобы проверить качество работы, на трубу нужно накрутить предполагаемую деталь.
Если все в порядке, количество витков соответствует сопрягаемой детали, можно провести уплотнений соединения и начать монтаж трубопроводной системы.

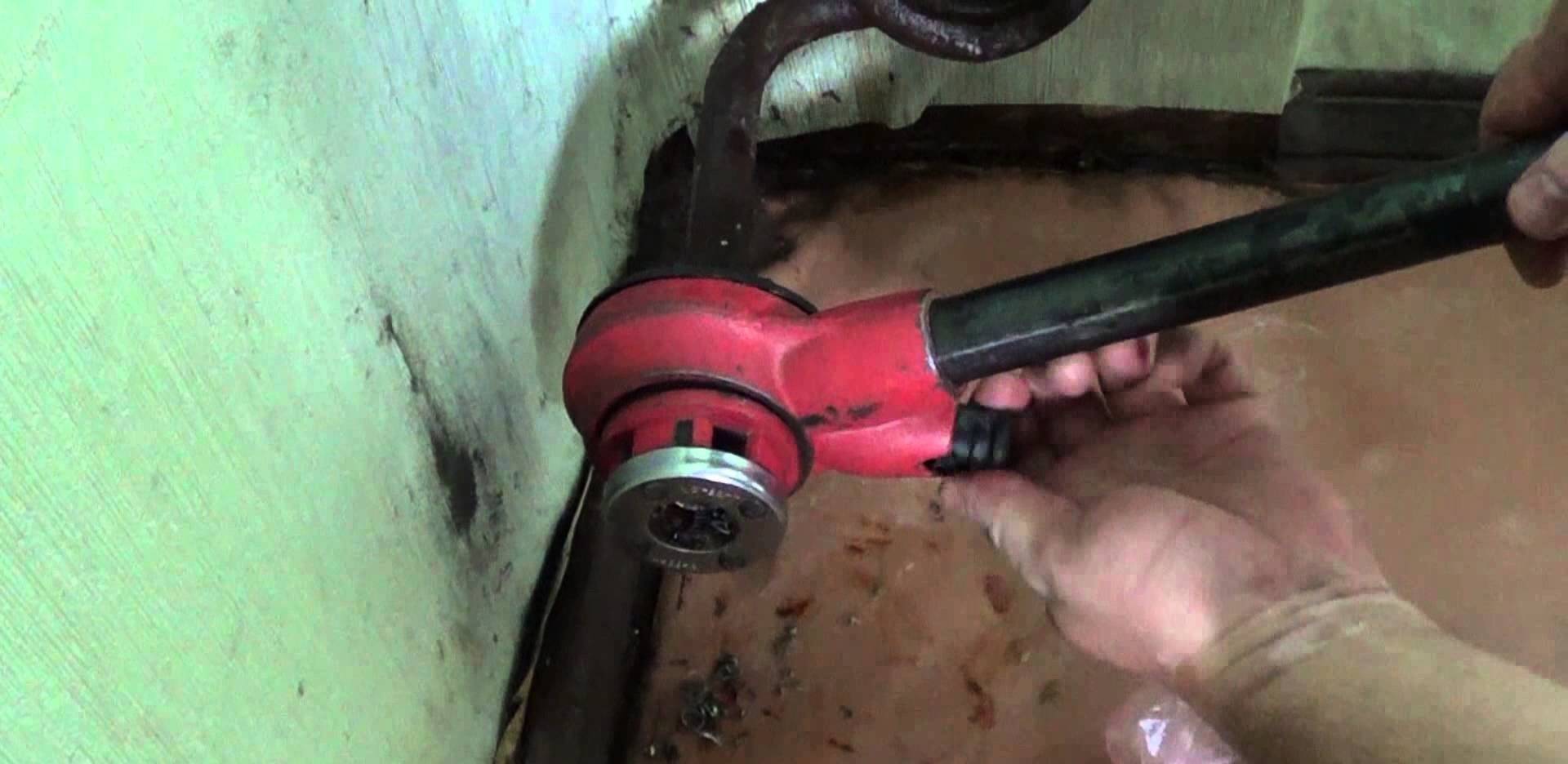

Как нарезать резьбу на трубке возле стены
Часто нарезку резьбы нужно осуществлять на месте, когда трубопровод одной частью закреплён в системе водоснабжения или отопления. В труднодоступных местах выполнить нарезку резьбы на установленном возле стены трубопроводе плашкой с воротком невозможно. Для таких целей понадобится воспользоваться такой резьбонарезной прибор, как клупп с трещоткой. С его помощью процесс резьбовой нарезки упрощается в несколько раз.
Процедура резьбовой нарезки ручным клуппом осуществляется следующим образом:
- В креплении клуппа фиксируется насадка соответствующего диаметра, после чего можно приступать к самой процедуре.
- Очищается поверхность трубы — рабочей области.
- Область получения реза нужно зачистить до возникновения металлического блеска.
- Делается фаска под углом 45-60 градусов.
- Смазывается материал Литолом или Солидолом.
- Насаживается на рабочую область трубы ключ.
- Выполняются умеренные возвратно-поступательные вращения инструментом.
Как и с плашкой, так и при работе с клуппом нужно после каждой новой нитки резьбы делать половину оборота назад для удаления металлической кромки. Для облегчения процесса резьбового нарезания можно воспользоваться электрическим клуппом, однако приобретать такой инструмент рационально только в том случае, если ежедневно понадобится его эксплуатация.
На трубах можно нарезать не только наружную, но и внутреннюю резьбу, для чего применяются метчики. Однако необходимость получения резьбы на внутренней части трубопровода возникает исключительно в редких случаях. Зная, особенности самостоятельной нарезки резьбы, никогда не возникнет проблем с монтажом водоснабжения и систем отопления.
Что следует знать о резьбе?
При установке запорной арматуры, переходного тройника или муфты на металлическую трубу в обязательном порядке делается резьба, которая характеризуется следующими параметрами:
- Глубиной — расстоянием от основания резьбы до конца трубы.
- Профилем и его углом — поперечным сечением у витка, которое выполняется в виде треугольника, прямоугольника и других форм. Когда боковые грани витков пересекаются, образуется угол.
- Шагом — расстоянием, которое образуется между вершинами трубы или близлежащими витками.
Важно: Чем больше шаг, тем больше глубина и количество витков на 1 ед. резьбы и, следовательно, наоборот
С определением профиля и шага стоит отнестись с максимальным вниманием, поскольку от этого зависит вид резьбы:
- Дюймовый — представляется как треугольник и используется при сборке элементов водопроводной трубы, а иногда — отопительной.
- Цилиндрический — вариант дюймовой резьбы, который имеет меньший шаг. Сглаженная верхняя кромка профиля напоминает цилиндр. Пример схемы наружной цилиндрической резьбы представлен ниже:
- Конический — вид позволяет получить герметическое соединение, что особенно актуально при использовании уплотняющих материалов.
- Метрический — вид используется для патрубков небольших диаметров. Может быть трапециевидным — внешний угол делается в 30 градусов, а стороны витки напоминают трапецию. Для болтовых соединений может применяться также прямоугольная резьба, поскольку она делает фиксацию более надежной. Вот схема метрической резьбы, которая имеет вид равностороннего треугольника:
Чем нарезать резьбу, нержавейка
После долгих мучений по поводу материала для внутриквартирной разводки заказал нерж трубу 21,3 внешний диаметр, стенка 3 мм. Теперь встал вопрос, чем нарезать резьбу под краны 1/2″. Размер плашки М20 ? Или специальные есть плашки, не в метрической системе измерений, а в трубнодюймовой? Из какой стали брать плашку для нержавейки, какого производителя посоветуете? Пока по магазинам ходил, советовали поискать с кобальтом плашку.
Заранее благодарен за Ваши ответы.
Ну Вы даёте! На трубах резьба трубная, а не метрическая для этого нужен обычный клупп. Покупаете плашку на полдюйма + клуповёрт-трещётку и спокойно режете. Можно взять из дешёвых. Картинки привести?
Давайте лучше названиями, фото гугл найдёт. Из дешёвых я так понимаю, что-то типа stayer? Rems eva не потяну, думаю. За эти деньги лучше stayer и инвертор возьму, всё равно сварочный аппарат пригодится дома, на даче, в гараже.
Вот сам клупп трубный на 1/2», я таким и пользуюсь, — » > а чтобы его вращать нужна трещотка — » > На нержавейке резьбу режет, но не забывайте о смазке
SapFir ,о дешевых клуппах на нержавейке забудьте,даже Ремс ее не очень легко режет.И самое главное-нержавейка очень любит непрерывную нарезку,которую можно осуществить только электрическим клуппом. Лично я даже не возьмусь большой объем нержи руками резать. Клупп такой стоит дорого,поэтому попробуйте в аренду взять. И не забывайте про обильную смазку. Клуппы-Ремс 1/2″
ремс миниамиго для квартиры за глаза, сколько стоит не вкурсе, он до 3/4, у меня амиго е он до 1″, стоит по оптовой цене 28000. вы будете нарезать не трубу приваренную к стояку, а отрезки которые нужно будет крепить или держать, сочувствую я вам если вы хотите всю квартиру развести. даже если б и чернухой, а вы нержой. арнеда-только один выход. тем более в такую жару
Источник
Как нарезать резьбу на трубе
Самостоятельная нарезка резьбы на трубах различного класса требует от исполнителя определённых навыков и знания всех тонкостей этой процедуры. В этой статье мы хотим ознакомить вас с тем, как нарезать резьбу на трубе своими руками (на водопроводной трубе, на нержавеющей трубе).
Освоение техники нарезки резьбы позволит вам самостоятельно заниматься ремонтом водопроводных и отопительных сетей, а также любой бытовой техники, включающей в свой состав трубные изделия.
Возле стены
Принцип нарезки резьбы ничем не отличается от обычных ситуаций, которые описаны выше. Единственная разница в том, что возле стены крайне неудобно и проблематично выполнять эти работы. Например, иногда требуется слегка выдолбить участок стены возле трубы.
Очень важно аккуратно выполнить срез. Если он будет неровный, то возникнут затруднения при резке, а учитывая, что вы уже сделали углубление в стене нарезать резьбу будет крайне сложно
Для выполнения этой задачи можно использовать плашку.
Предварительно трубу и плашку смазать, а после начинать нарезать ветки.
Если труба возле стены имеет большой диаметр, то задача по нарезанию резьбы усложняется. В таких обстоятельствах необходимо использовать не плашку, а клупп. Для удобства лучше использовать электрический клупп.
На нержавеющей трубе
Что касается нарезки резьбы на нержавеющей трубе, то задача усложняется тем, что используемый металл достаточно твердый. Поэтому для нарезки следует выбрать соответствующую марку стали плашки. В этом случае подходящим вариантом будет маркировка Р18, а лучше Р18Ф2. Буква «Ф» означает то, что в материале содержится регулирующая добавка ванадия до 2%. Кроме этого, для нарезки резьбы на нержавеющей трубе можно использовать плашки с маркировкой Р9.
Если подобрать плашку несоответствующей марки, то в результате можно остаться без плашки и без резьбы. В некоторых случаях делать резьбу возможно только на валу резцом.
Инструкция по нарезке резьбы плашкой:
Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп
Как нарезать наружную резьбу. Нарезка резьбы на трубах и фитингах. Плашка. Клупп. 4.46/5 (89.23%) проало 13
Нарезается наружная резьба с помощью круглых или раздвижных плашек, а также винтовальных досок. Нарезка резьбы может производится как на станках, так и вручную.
Нарезание резьбы круглыми плашками (лерками).
Круглые плашки (лерки) представляют собой диск с нарезанным отверстием. Для отвода стружки и образования перьев с режущими кромками (рис. 1) в плашке делается несколько стружечных отверстий. Плашки (лерки) вставляются в леркодержатель и зажимаются винтами (рис. 2).
Рис. 1. Плашка круглая разрезная (лерка).
Рис. 2. Леркодержатель:
1 — рамка; 2 — ручка; 3 — зажимной винт.
Диаметр нарезаемого стержня берется несколько меньше наружного диаметра резьбы и запиливается конусообразно для захода лерки. Выбор стержней для нарезания метрической или дюймовой резьбы приводится в табл. 1:
Таблица 1. Диаметр стержней для болтов под резьбу.
| Метрическая резьба | Дюймовая резьба | ||
| Наружный диаметр в мм | Диаметр стержня в мм | Наружный диаметр в дюймах | Диаметр стержня в мм |
| 5 | 4,89 | 1/4 | 6,19 |
| 6 | 5,86 | 5/6 | 7,7 |
| 8 | 7,83 | 3/8 | 9,3 |
| 10 | 9,8 | 7/16 | 10,8 |
| 12 | 11,7 | 1/2 | 12,4 |
| 14 | 13,7 | 5/8 | 15,6 |
| 16 | 15,7 | 3/4 | 18,7 |
| 20 | 19,6 | 7/8 | 21,8 |
| 22 | 21,6 | 1 | 25 |
| 24 | 23,6 | 1 1/4 | 31,3 |
| 27 | 26,6 | 1 1/2 | 37,6 |
| 30 | 29,5 | 1 3/4 | 43,8 |
| 36 | 35,4 | 2 | 50 |
Раздвижные плашки (рис. 3, а) состоят из двух призматических половинок с нарезанным отверстием. В средней части отверстия плашки делают канавку, которая образует режущие кромки.
Рис. 3. Плашки раздвижные и сухарь:
а — плашка; б — сухарь.
Клупп для нарезки резьбы.
Для крепления плашек применяется клупп с прямоугольной или косой рамкой (рис. 4). Призматические выступы клуппа входят в пазы плашек, а с боку плашки прижимаются болтами.
Рис. 4. Клупп (косой)
1 — рамка; 2 — ручка; 3 — зажимной винт.
Чтобы избежать непосредственного нажима болта на плашки, между плашками и болтом устанавливается так называемый сухарь (см. рис. 3, б), имеющий форму плашки.
Технология нарезания резьбы плашкой.
Нарезание призматическими плашками несколько отличается от нарезания лерками. При нарезании плашками стержни не запиливаются на конус, а раздвигаются плашки.
Затем зажимаются на стержне, конец которого должен совпадать с верхней плоскостью плашек. Поворачивая клупп вправо и немного влево, производят нарезание резьбы.
Положение леркодержателя и клуппа устанавливается строго перпендикулярно к нарезаемому стержню, в противном случае резьба будет косой и односторонней.
Охлаждение и смазка при нарезании резьбы.
При нарезании резьбы метчиками и плашками необходимо применять смазку. В качестве смазки можно употреблять обычную эмульсию, растворяя одну часть эмульсии на сто шестьдесят частей воды. Кроме того, можно применять: для чугуна — сало и керосин; для стали и латуни — вареное и сурепное масло и лярд; для красной меди — лярд и скипидар; для алюминия — керосин.
Употреблять при нарезании резьбы машинные и минеральные масла не рекомендуется, так как они, увеличивая сопротивление нарезанию, не дают чистых отверстий и приводят к быстрому износу метчиков и плашек.
Винтовальные доски.
Для того, чтобы нарезать резьбу на винтах с диаметрами до 6 мм используют винтовальные доски. На винтовальных досках присутствует несколько нарезанных отверстий разных диаметров с канавками под стружку, по два на каждое отверстие.
Нарезание резьбы плашками выполняется так же, как и нарезание метчиками. Стержень прочно зажимается в тиски, смазывается маслом, а затем на стержень надевается клупп с плашками, зажимается винтом и вращается на полный оборот в одну сторону и на пол-оборота в другую. Если стержень толще требуемого, его необходимо опилить напильником.
Резьба у болтов измеряется кольцевыми резьбовыми калибрами или резьбомером.
Нарезка резьбы на трубах и фитингах.
Трубы и фитинги (соединительные части для труб) нарезаются специальным инструментом с применением приспособлений.
Клупп для нарезки резьбы на трубах.
На трубах резьба нарезается особым клуппом (рис. 5). Клупп для нарезания труб по устройству отличается от обычных клуппов. В прорези его обоймы входят четыре стальных гребенки.
Повертыванием верхней ручки их можно сближать или раздвигать. Поэтому одним клуппом можно нарезать трубы различных диаметров. Кроме того, клупп имеет направляющие, которые регулируются нижней ручкой.
Направляющие обеспечивают правильное положение клуппа на трубе при нарезке.
Рис. 5. Клупп для нарезки труб.
Трубы при нарезке закрепляются специальным трубным прижимом. Прижим состоит из станины, в который помещаются сухари с вырезами для труб различных диаметров.
Инструменты
Для осуществления работ нужно приготовить все необходимые инструменты и приспособления для нарезки. В каждом конкретном случае трубный резьбовой набор будет различаться по составу, но для ручного использования он состоит из плашек, клуппа и держателя с трещоткой. Состав набора также дополнительно комплектуется труборезом, газовым ключом, напильником, ножовкой, болгаркой, смазочными материалами и прочими инструментами. Для тех, кто не хочет работать по старинке классическим методом, существует альтернатива – электроинструмент.
Сама нарезка осуществляется с помощью плашек. Одни нарезаны только с одной стороны, другие – с обеих.
Для осуществления внутренней резьбы в состав комплекта также могут входить несколько метчиков с разными показателями глубины прорези. Одни предназначены для черновой обработки внутренней поверхности трубы, другие – для чистовой. Это оборудование представлено в виде винта со стружечными канавками. Крепится оно в воротках при помощи хвостовой части.
С помощью метчика производится внутренняя нарезка в несколько подходов. Их количество зависит от материала, с которым работают. Например, для осуществления резьбы в титановых сплавах предназначены специальные наборы из нескольких метчиков.
Плашка, прогонка или лерка используется для осуществления резьбы различных форм на трубах. Она представляет собой стальную гайку с режущей основой внутри, в которой находятся специальные отверстия – канавки для отходов. Плашки бывают трубчатые, шестигранные, круглые и квадратные. Модификация их корпуса бывает цельной, разрезной и раздвижной.
Раздвижные (призматические) модели еще называют полуплашками, они крепятся в клупп при помощи винтов и специальной прокладки – сухаря. Это необходимо для равномерного распределения давления на винт. С помощью плашек осуществляют нарезку цилиндрической, конической, круглой или метрической резьбы. Комплектующие детали плашки – специальные воротки и патроны, с помощью которых она крепится с корпусом рамки.
Клупп состоит из рамки, в которой закрепляются режущие элементы – плашки. Каждая оправка снабжена четырьмя стальными плашками. Клупп также оснащен специальной ручкой с трещоткой. В плашкодержатель можно вставить лишь одну плашку, в клупп – несколько. Режущий механизм прогонок способен осуществлять нарезку двух видов резьбы: 0,5 – 1 ¼, 1 ½ – 2 дюйма.
Ручной клупп, как правило, осуществляет нарезку труб небольшого диаметра. Они комплектуются специальной ручкой – держателем. Их также можно использовать с помощью подходящего трубного ключа. Он небольшого размера, прост и удобен в использовании.
Клупп с держателем и трещоткой – это модификация конструкции с зубчатым механизмом, предназначенным для осуществления резьбы диаметром более одного дюйма. Трещотка – незаменимый механизм. С помощью лево- и правосторонних трещоток удобно работать в труднодоступных местах, например, возле стен. При помощи рычага трещотки клупп быстро снимается с резьбы прокручиванием в обратную сторону, обеспечивая возвратно-поступательный способ нарезки резьбы.
Косым клупп называется потому, что в нем регулируется расстояние между раздвижными плашками. Это сообщает диаметр нарезки. Конструкции такого вида являются самыми простыми в использовании.
Клуппы Маевского более сложной конструкции, используются для осуществления трубной резьбы. Они содержат три комплекта сменных плашек, специализируются на диаметрах резьбы до 2 дюймов. Конструкции этого вида используются для резьбы на трубах с небольшим диаметром.
Нарезку на трубах большого диаметра осуществляют в промышленных масштабах. Например, чтобы нарезать бесшовную трубу диаметром 219 мм, необходим специальный автостанок. Обсадные трубы (колонны) нарезают только на специальных станках в особых условиях при соблюдении всех мер безопасности.
Заключение
Выполняя работы по нарезке резьбы, нужно придерживаться правил техники безопасности
При этом очень важно работать в защитных рукавицах и очках, чтобы избежать повреждения кожных тканей острой металлической стружкой
Нарезание
внутренней резьбы метчиком начинают с
выбора нужного инструмента.После
первым шагом является просверливание
отверстия. По сути, этот этап является
самым главным, так как если ошибиться
с подбором диаметра, то либо болт будет
болтаться, либо при нарезании резьбы
от перегрузки сломается метчик. Лучше
всего диаметр отверстий определять по
таблицам, но можно произвести и грубую
оценку: отняв от диаметра резьбы ее шаг
можно получить приблизительное значение
необходимого диаметра отверстия.
Например,
если внешний диаметр резьбы 18 мм, а шаг
1 мм, то требуется просверлить отверстие
в 17 мм. Сверлить необходимо строго
перпендикулярно поверхности детали
(из-за отклонений возможен брак при
нарезании). У просверленного отверстия
желательно сделать небольшую фаску. У
глухих отверстий глубина должна быть
больше, чем длина нарезаемой части,
чтобы инструмент при резке вышел за
границы необходимой длины резьбы. Если
этот запас не предусмотреть, то резьба
будет неполной.
Деталь
с просверленным отверстием закрепляют
в тиски. Метчик фиксируют в воротке (при
отсутствии используют разводной ключ)
или патроне станка. На качество резьбы,
скорость нарезания и стойкость
инструмента значительное влияние
оказывает правильный подбор
смазочно-охлаждающей жидкости (СОЖ).
Чтобы не испортить инструмент, а резьбу
получить чистую и с правильным
профилем, необходимо применять следующие
СОЖ:
разведенную эмульсию (одна часть
эмульсии, смешанная с 160 частями воды);
для
деталей из латуни и стали можно
использовать льняное масло;
для
изделий
из алюминия
– керосин;
для
деталей из красной меди – можно скипидар;
в
изделиях из чугуна и бронзы нарезание
следует проводить всухую.
Нельзя
использовать минеральные и машинные
масла – они способствуют значительному
возрастанию сопротивления, которое
инструмент преодолевают в процессе
работы, оказывают отрицательное влияние
на шероховатость резьбы и приводят к
быстрому износу метчика.
