Монтаж полипропиленовых труб своими руками

Этапы работ с видео инструкцией

Начинать установку системы из полипропилена следует с составления схемы водопровода. При этом необходимо измерить расстояния от мест потребления до точки ввода, учитывая все точки подключения, разветвления, ответвления и повороты.

Необходимые инструменты и материалы:

• специальный инструмент для резки труб;
• разводные ключи;
• специальный паяльник для сварки ПП (утюжок) с насадками;
• нож для зачистки изделий;
• соединительные муфты;
• заранее сформированные отрезки труб: поворотные и для обвода изделий в одной плоскости;
• фитинги с наружной и внутренней резьбой;
• соединительные элементы для гибких трубок;
• угловые фитинги;
• кран, который будет присоединять шланг от стиральной машины.

Основные правила монтажа ПП

В первую очередь все изделия проверяются на целостность и очищаются от пыли.

• Категорически запрещено использовать грязные или деформированные элементы.
• Во время работ температура окружающей среды должна быть не менее пяти градусов.
• Все изделия из полипропилена должны быть защищены от огня.
• Для врезки накопительного бака или водомера применяются разъемные резьбовые фитинги.
• Неразъемные элементы используются только для соединения гибких шлангов.
• Перегиб труб недопустим, поэтому на поворотах устанавливаются специальные угольники.

Приступаем к работам

Монтаж начинается с нарезки труб необходимой длины.

• Места распилов отмечаются с помощью маркера.
• Для отдельных частей подбираются фитинги.
• Отмеряется глубина вхождения соединительной детали, которая отмечается маркером.
• Торцы изделий зачищаются и обезжириваются.
• После подготовки всех деталей, с помощью специального паяльника спаиваются своими руками пропиленовые трубы.
• Прежде чем начать работать с утюжком, следует внимательно изучить инструкцию, по которой аппарат собирается. Размер насадки на паяльник будет зависеть от диаметра используемых труб.
• Работу следует начинать от стояка.
• После того как утюжок нагреется, отрезок полипропиленовой трубы и фитинг следует одновременно до упора вставить в его насадки.
• Через несколько секунд детали снимаются и соединяются между собой. Время выдержки изделий зависит от диаметра ПП и мощности аппарата.
• Соединенные детали запрещено поворачивать по осевой линии.
• На протяжении десяти секунд, выполняется первичная корректировка элементов, и они окончательно фиксируются.
• Соединение можно считать качественным в случае, если не осталось никаких зазоров.
• Когда остынут все детали, монтаж своими руками можно продолжать дальше.
• После того как все фрагменты водопровода будут спаяны и установлены, система собирается окончательно.
• Для облегчения возможного ремонта, внутреннюю резьбу рекомендуется смазывать техническим вазелином.
• Внешнюю сторону соединений, имеющих резьбу, обязательно нужно обматывать от начала к концу фторопластовой лентой.
• Во время монтажа необходимо следить за тем, чтобы после сборки системы остались доступными и легко поворачивались рукоятки кранов.

Анатомия полипропиленовых труб

Внешне существующие разновидности (ПП) труб практически не отличаются друг от друга. Однако при подробном изучении можно найти отличия в структуре стенок. Эти особенности влияют на сферы использования и специфику монтажа труб из полипропилена.

Классификация ПП материала

Эксплуатационные свойства труб и параметры сварного шва зависят от технологии производства материалы. В зависимости от исходного сырья выделяют такие группы ПП, как:

1. PPH. Представляет собой однослойное изделие на базе гомополипропилена, которое востребовано для обустройства промышленных водопроводов или систем подачи холодной воды.
2. PPB. Обладают однослойной структурой и создаются из блоксополимера. Разрабатываются для организации водоснабжения или обогрева помещений. Способны транспортировать горячую воду, прогретую до +70°C.
3. PPR. Однослойный материал. Из этой разновидности создаются трубы для систем подачи воды или обогрева с максимально допустимым температурным показателем +70°C
4. PPS. Специализированный тип полипропилена с огнеупорными свойствами. Диапазон рабочих температур составляет до +95°C.

При 80 градусах армированные ПП трубы удлиняются на 2-2,5 мм/м, а обычные однослойные – на 12 мм/м

Еще в продаже предоставляются многослойные конструкции с армированным покрытием. Их отличает дополнительная оболочка из алюминия, которая подавляет температурные удлинения, делая водопровод безопасным и долговечным. Перед пайкой следует снять верхний полимерный слой и алюминиевое покрытие.

Как выглядит маркировка?

Менеджеры магазина должны знать маркировку даже если она на другом языке, и в другой последовательности.

Чтобы обустроить водопровод из полипропилена своими руками, необходимо приобрести подходящие конструкции в строительном гипермаркете

Для этого важно ознакомиться с некоторыми маркировками и условными обозначениями

Для бытовых целей принято использовать 4 разновидности труб с разным значением PN:

1. PN10 – разрабатываются ХВС.
2. PN16 – востребованы при организации ГВС и ХВС.
3. PN20 – такие трубы подходят для работы с горячей водой и обогревательными системами.
4. PN25 – трудновоспламеняемый тип полипропиленовых труб, который можно применять при обустройстве обогревательных систем.

Представители этой группы характеризуются увеличенной линейной длиной, поэтому они имеют армированное покрытие или стекловолокно. Наличие такой защиты снижает расширение при термическом воздействии.

Полипропиленовые конструкции, которые продаются на рынке, могут отличаться цветом. Наиболее распространенными считаются белые и серые модели. Однако оттенок их поверхности не влияет на качество и прочность.

Еще на конструкции наносят специальные полосы, которые определяют сферу их применения. Модели для холодного водоснабжения обозначаются синим оттенком, горячего – красным. Есть и универсальные варианты с оранжевым цветом. Другие бренды руководствуются иной маркировкой и наносят красную маркировку на изделия для систем обогрева и горячего водоснабжения.

Внешний вид и внутренняя структура

Чтобы снять фаску с армированной пп трубы приобретете шейвер.

Хорошие ПП трубы отличаются круглой формой в срезе с одинаковой толщиной стенок и армированного покрытия. Любые разрывы или следы деформаций недопустимы.

Внутренняя структура включает в себя 3 отдельных слоя:

1. Внутренний.
2. Внешний.
3. Средний.

Первый и второй слои выполнены из полипропилена, а последний – из алюминия или стекловолокна. Качественная конструкция обладает гладкой поверхностью, на которой нет дефектов.

Материал для вентиляции

Вентиляционные трубы обеспечивают поступление свежего воздуха внутрь помещения, и отвод отработанного: их прочность в данном случае не является главным критерием. Главное, что эти изделия были легкими, так как их довольно часто поддерживают только перегородки или подвесные потолки.

Жилые помещения оснащаются трубами диаметром 100 или 125 мм, промышленные системы потребуют предварительного расчета. По форме сечения такие изделия могут быть квадратными, круглыми, овальными или прямоугольными. В процессе установки используется метод раструба, поэтому сварочный аппарат не потребуется.

Отопительный контур из полипропилена

Виды полипропиленовых труб и их свойства

Чтобы разобраться, как сделать отопление из полипропилена, нужно уяснить, какими бывают трубы из него вообще . Так, они подразделяются на три основные категории PN-10, PN-20, а вот PN-25 отличается от первых двух видов . Есть ещё один вид, PN-16, который можно использовать и на горячую и на холодную воду (до 80⁰C), но такой вариант встречается крайне редко, поэтому вы вряд ли с ним столкнётесь.

Тонкостенный экопласт PN-10 используется для разводки холодной воды (не более 20⁰C) с номинальным рабочим давлением 1МПа (10,2кг/см 2). Наружный диаметр таких труб варьируется от 20 до 110 мм, а внутренний — от 16,2 до 90 мм. Толщина стен, в зависимости от диаметра от 1,9 до 10 мм.

Экопластик PN-20 универсальна и может использоваться в системе горячего водоснабжения, так как допускается для температуры до 80⁰C и максимальным давлением до 2 МПа (2,4кг/см 2). Тем не менее, такой полипропилен на отопление не пригоден, потому что температура горячей воды в системе поднимается выше 80⁰C. Наружный диаметр PN-20 от 16 до 110 мм, внутренний – 10,6 до 73,2 мм, а толщина стен соответственно от 1,6 до 18,4 мм.

На данный момент выпускается новинка – со стекловолокном посредине. Такие новшества производят от 20 до 110 мм в диаметре и рассчитаны на давление до 20атм, но экопластик может использоваться не на отопление полипропиленом, а только для разводки горячей воды.

• Труба PN-25 применяется для горячей воды и, естественно на полипропиленовое отопление. Между слоями пластика расположен слой алюминиевой фольги, с двух сторон обработанной клеем, что позволяет выдерживать давление до 2,5МПа (25,49кг/см 2) и температуру 95⁰C. Наружный 21,2 до 77,9 мм, внутренний – от 13,2 до 50 мм, а толщина стен соответственно от 4,0 до 13,3 мм.
• Использование алюминиевой фольги в полипропилене позволило решить проблему коэффициента расширения трубы при нагреве. Но в некоторых видах экопластика фольга расположена очень близко к верхнему слою, что мешает пайке, поэтому для сваривания нужно использовать специальный торцеватель или шайвер. Но есть варианты, где фольга находится ближе к центру и там вспомогательные инструменты такого рода не требуются.

Монтаж отопительного контура из полипропилена

Прочитав первый подзаголовок этой статьи, вы наверняка убедились в том, что лучше — полипропилен или металлопластик и, безусловно, остановили свой выбор на первом, но с алюминиевым армированием. Принцип разводки труб остаётся таким же, как и для металла, но схема будет отличаться в каждом отдельно взятом доме из-за разного расположения комнат, величины дома, типа котла и так далее. По этой причине вам никто не предоставит чертежа отопления, не ознакомившись предварительно с техническими условиями, а вот как монтировать контур, мы вам сейчас расскажем.

Прежде всего, нужно научиться правилам сварки полипропиленовых труб и для этого вам понадобится электропаяльник с насадками разного размера (под диаметр труб). Терморегулятор этого устройства позволяет выставлять температуру до 300⁰C, но при работе в помещении вам будет достаточно 280⁰C, а более высокий режим нужен для улицы или холодных зданий.

Для соединения трубы с каким-либо из переходников (тройник, муфта, уголок) или фитингом они вставляются в паяльник с двух сторон на соответствующие насадки. Затем их прижимают, пока экопластик не перекроет всю насадку, не доходя 2-3 мм до конца и в таком положении их нужно удерживать 5-6 секунд для хорошего прогрева. Затем детали резко снимаются и соединяются между собой, как это видно на фото и опять же удерживаются 5-6 секунд.

Полипропиленовые трубы режутся специальными ножницами (обычно идут в комплекте с паяльником), а крепятся на металлические кронштейны. Заметьте, что лучше использовать именно металлические консоли, а не пластиковые, так как смонтировать трубу на них легче и такое крепление, в отличие от пластмассы, имеет круговой захват.

Трубы из полипропилена – разновидности и маркировка

В предыдущем разделе статьи уже было упомянуто, что существует множество разновидностей полипропиленовых труб. Они отличаются друг от друга по типу добавок, привнесенных в полимер на производстве, по диаметру, толщине стенок, наличию и виду армирования и предназначению. Всю эту информацию можно получить, изучив маркировку, нанесенную на внешней стороне полипропиленовых труб. Попробуем внести больше ясности в эти коды из букв и цифр.

Маркировка на трубах из полипропилена

Начинается маркировка полипропиленовых труб с названия фирмы-изготовителя. Затем указывается сортамент полимера, из которого изготовлено изделие. С видами полипропилена, используемыми при производстве труб, вы можете ознакомиться далее.

1. PPH или PP – гомополимерный полипропилен. Самая простая разновидность данного материала. Обладает высокой прочностью и жесткостью. Трубы с маркировкой PPH или PP следует использовать только для холодного водоснабжения и исключительно внутри отапливаемых помещений – материал плохо воспринимает как очень высокие, так и очень низкие температуры.
2. PPB – блок-сополимеры полипропилена. По сравнению с предыдущим сортаментом, обладают лучшими показателями термоустойчивости и гибкости при той же прочности. Рекомендуется к использованию в трубах холодного водоснабжения и «теплых полах». Но для линий ГВС и отопления использовать PPB-полипропилен нежелательно.
3. PPR – рандом-сополимеры полипропилена, также известные как статические сополимеры. Отличается наилучшими показателями термоустойчвости. PPR-трубы являются универсальными и подходят как для холодного, так и для горячего водоснабжения и отопления (где постоянная температура не превышает +90-95°С).

PPR-трубы

В некоторых случаях для повышения эксплуатационных характеристик и устойчивости к высоким температурам полипропиленовые трубы получают армирование. С его разновидностями вы можете ознакомиться при помощи изображений, приведенных ниже. Какое должно быть давление воды в водопроводе в квартире норматив, Вы можете узнать в нашей статье.

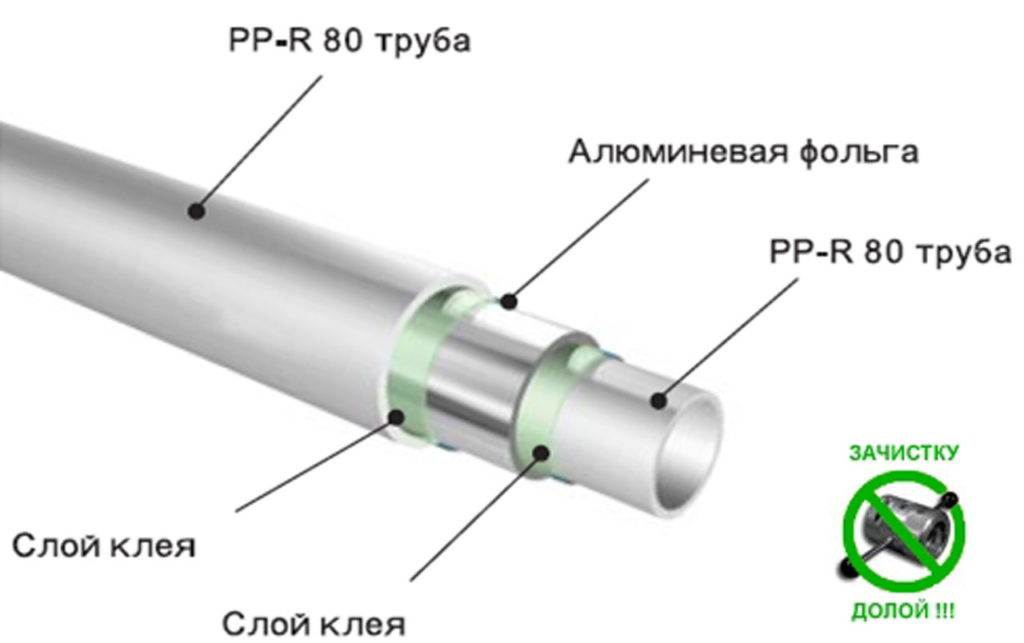

Армированные полипропиленовые трубы

Полипропиленовые трубы с алюминиевым армированием. Также известны как Stabi

Трубы, армированные стекловолокном, для отопления

Полипропиленовые трубы со стекловолоконным армированием

Также маркировка полипропиленовых труб должна содержать в себе код, обозначающий рекомендуемую сферу применения изделия. Он представляет собой сочетание букв PN и двух цифр.

Таблица. Общепринятые коды, обозначающие сферу применения труб из полипропилена.

Attention: The internal data of table “117” is corrupted!

ПП изделия подходят для устройства отопительных систем

Также на полипропиленовых трубах маркируют их внутренний диаметр и толщину стенок

При покупке следует обращать внимание на данные характеристики и приобретать все комплектующие и фитинги соответствующих размеров. Выбор диаметра и толщины стенок полипропиленовых труб зависит от нескольких факторов

1. Длина системы – чем она короче, тем меньший внутренний диаметр водопроводных труб допустим и наоборот. В качестве примера: для систем до 10 м подходят изделия с сечением 20 мм, от 10 до 30 м – 25 мм. А для водопровода протяженностью от 30 м подойдут только те полипропиленовые трубы, чей внутренний диаметр составляет 32 мм и более.
2. Количество потребителей горячей и холодной воды на линии и их показатели расхода – чем они выше, тем больше должен быть внутренний диаметр полипропиленовых труб.
3. Количество поворотов, стыков, фитингов и других подобных элементов в схеме водопровода.
4. Давление и температура воды в магистрали.

В некоторых случаях имеет смысл выполнить предварительный гидравлический расчет всей системы водопровода в доме или в квартире.

Таблица типовых размеров труб из полипропилена марок PN10, PN20 и PN25

В чем особенность пропиленовых труб, используемых в отопительных системах

С момента появления пропилена на рынке отопительного оборудования процесс организации внутридомовых коммуникаций стал значительно проще и дешевле. В отличие от металлических труб трубопровод из полипропиленовых расходных материалов обходится в 3-5 раз дешевле. Причем за счет доступной стоимости изделий уже можно не экономить на протяженности линий коммуникаций. Раньше, именно фактор высокой стоимости расходных материалов, являлся основной причиной того, что отопление в доме делалось по минимуму, с существенными технологическими и конструктивными ограничениями.

Прокладка труб отопительного контура с использованием пропиленовых изделий позволяет оборудовать полноценное домашнее отопление, которое способно обогреть все жилые помещения. Невысокая стоимость пропиленовых расходных материалов стала результатом низкой себестоимости производственного процесса. Однако это еще не все преимущества, которыми обладают расходные материалы из полимеров. Остановимся на некоторых других важных аспектах. К примеру, полипропиленовые трубы — это:

• устойчивость к высоким температурам;
• хорошая сопротивляемость механическим нагрузкам;
• устойчивость к коррозийным процессам;
• высокие эксплуатационные характеристики;
• длительные сроки эксплуатации;
• экологическая безопасность.

Из всего перечисленного особо стоит выделить термоустойчивость полипропилена. Материал начинает менять свою структуру и форму только при очень высоких температурах. При достижении отметки в 1400С увеличивается пластичность материала. Полипропилен легко меняет форму. На отметке в 1750С полипропилен начинает плавиться. Такая особенность вещества является ключевой для его промышленного использования. В системах отопления температура теплоносителя может достигать максимальной отметки в 950С, что вполне соответствует технологическим параметрам полипропиленовых изделиям.

Добавление в состав полимеров определенных стабилизаторов делает пропиленовые трубы устойчивыми к коррозии, к воздействию агрессивных сред, к динамическим нагрузкам. За счет этих компонентов существенно увеличиваются сроки эксплуатации пропиленовых трубопроводов.

Полипропилен обладает высокой водостойкостью, что позволяет использовать трубы из этого материала, прокладывая жидкостные коммуникации, включая водопровод и отопительный контур.

Несмотря на массу положительных свойств, и характеристик, полипропиленовые трубы имеют один недостаток, который при несоблюдении технологии укладки, может негативно отразиться на состоянии магистрали. Речь идет о высоком коэффициенте теплового расширения. Этот аспект необходимо учитывать, выбирая расходные материалы для отопительного контура.

Благодаря таким качествам и свойствам полимеров, трубы из полипропилена стали прекрасной альтернативой использованию металлических расходных материалов и изделий из металлопластика. Единственное условие, которое позволит максимально использовать все положительные качества полипропиленовых труб – это правильный монтаж отопления.

Подготовка к монтажу ПП труб

Чтобы осуществить монтаж ПП труб, важно тщательно изучить схему системы водоснабжения и обогрева, подготовить ряд инструментов и ознакомиться с пошаговой инструкцией. Все работы выполняются в несколько этапов

Все работы выполняются в несколько этапов.

Этап 1 составление проекта

Перед закупкой материалов для монтажа труб своими руками нужно составить схему их подключения. Для связывания батарей с контуром отопления используют следующие методики:

1. Проточная.
2. Монтаж с нерегулируемым байпасом.
3. Монтаж с вентилями.
4. С трехходовым клапаном.

Еще домашний водопровод может отличаться схемой разводки. Сегодня используют две технологии монтажа полипропиленовых труб:

1. Параллельная. Выполняется по такому принципу: на входе системы водоснабжения устанавливают коллектор, напоминающий флейту. С его помощью можно создавать ряд отводов в любом удобном направлении.
2. Тройниковая (считается традиционным решением).

От каждого отвода протягивают отдельную трубу. Плюсом этой системы является одинаковый уровень давления во всех точках разбора жидкости, а минусом – необходимость использования большого количества труб. При этом, если один элемент будет поврежден, остальные детали будут работать без сбоев.

Последняя схема называется последовательной и заключается в прокладывании единой трубы для всей сантехники. Дальше от нее проделываются отводы посредством тройника.

Этап 2 подготовка инструментов

Работа с полипропиленовыми трубами предусматривает применение специального инструмента. Стоимость всех приспособлений будет варьироваться от 5 до 10 тыс. руб. Базовый набор состоит из:

1. Сварочного оборудования или паяльника для работы с полипропиленом.
2. Ножниц для нарезки труб.
3. Шейвера для удаления покрытия из алюминия.
4. Калибратора,с помощью которого можно будет следить за диаметром всех составляющих.
5. Деталей для прогревания элементов спайки.

Фотография инструмента	Название
	сварочный аппарат, для работы в домашних условиях рекомендуется использовать агрегаты, предназначенные для сварки труб ПП небольшого и среднего диаметра – до 63 мм.
	Труборез – идеальное устройство для отсечения полипропилена.
	Шейвер – предназначен для удаления слоя армировки.
	Торцеватель нужен для качественной стыковки трубы
	Маркер для разметки труб.

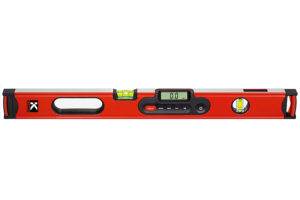

	При помощи строительного уровня и карандаша нарисуйте на стене направление труб
	Рулетка – один из главных инструментов в стройке.
	Обезжириватель нужен для удаления нечистот с поверхностей сварочных стыков.

Кроме того, необходимо найти разводной ключ, рулетку и маркер. Если конструкции из ППР и монтаж трубопроводов внедряются один раз, лучше попросить инструментарий у друзей или взять их в аренду.

Этап 3 выбор полипропиленовых фитингов

Чтобы осуществить прокладку водопровода из полипропиленовых труб своими руками и совместить их с домашней сантехникой, следует приобрести специальные ПП-фитинги. Среди них:

1. Переходники.
2. Отводы ниппельного типа.
3. Соединяющие муфты.
4. Тройники.
5. Заглушки.
6. Крестовины.
7. Шаровые краны.
8. Хомуты.

Поскольку качество изготовления фитингов может отличаться, необходимо подбирать их с учетом особенностей трубы.

Этап 4 выбор схемы соединения

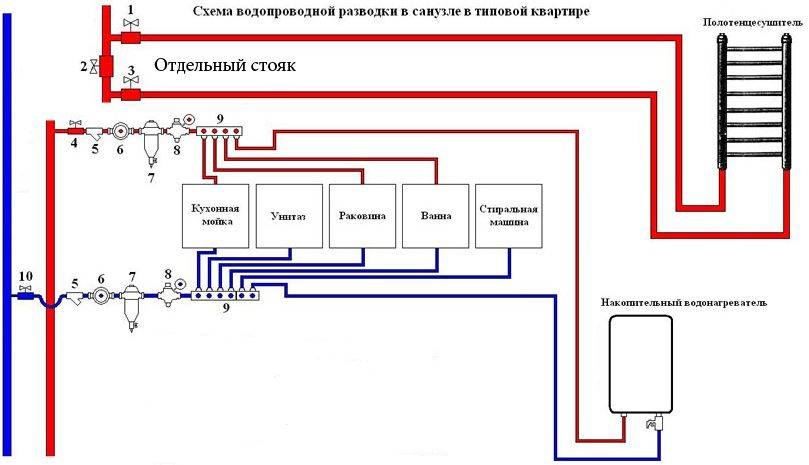

Для разводки водопровода в квартире полипропиленом, следует найти схему соединения. Специфика пайки может отличаться для труб разного диаметра. Одинаковые по толщине трубы соединяются встык, а разные – с помощью раструбного метода. Он подразумевает собой стык одной части трубы в расширенный фитинг.

1. Верхний шаровой кран на полотенцесушитель. 2. Шаровой кран на перемычку. 3. Нижний шаровой кран на полотенцесушитель. 4. Основной кран на горячую воду. 5. Фильтр – “Грязевик” 6. Счётчик. 7. Фильтр тонкой очистки. 8. Редуктор давления. 9. Коллектор. 10. Основной кран на холодную воду.

Соединение ПП изделий бывает разъемным или неразъемным. В первом случае к концам деталей припаиваются резьбовые фитинги. При неразъемном монтаже сливаются две конструкции из полипропилена.

Самостоятельная установка в частном доме

Монтаж ПП труб собственными руками выполняется при соблюдении технологии. Работы проводятся последовательно.

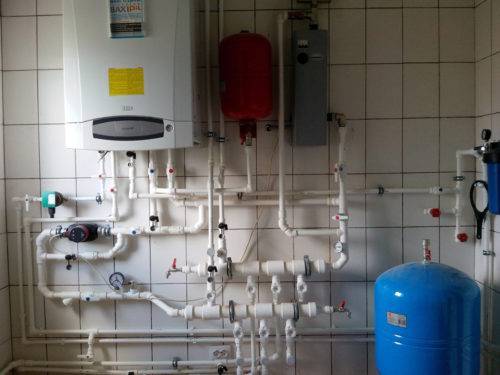

Отопление из полипропиленовых труб в частном доме

Подготовка проекта

Проектная документация позволяет определить порядок действий при монтаже системы отопления из ПП труб. Она разрабатывается с учетом:

• Числа и вида труб и коллекторов.
• Количества фильтрующих элементов, насосов, радиаторов, запорной арматуры и других устройств.
• Объема расширительного бака и водогрейного оборудования.
• Расположения элементов теплового контура с соблюдением нормативных расстояний.

Все чертежи разрабатываются в едином масштабе. Для точного определения размеров используются планы помещений и при необходимости прилегающей территории.

Инструменты и материалы

Точное количество материалов позволяет определить проектная документация. Основными из них являются трубы, фитинги, батареи, вентили, насосы и расширительный бак. В работе также используются крепежные элементы, грунтовка и растворы для заделки штроб.

В качестве строительного инструмента применяется:

• перфоратор или ударная электрическая дрель;
• болгарка;
• пузырьковый или лазерный уровень;
• рулетка;
• молоток;
• отвертка или шуруповерт.

Вид строительного инструмента зависит от материала дома. На применяемое монтажное оборудование влияет способ установки отдельных частей отопительного контура.

Набор инструментов для пайки

Для пайки используется бытовой специальный паяльник с насадками. Разводные ключи понадобятся для установки батарей, резьбовых фитингов и других элементов отопительного контура.

Порядок монтажа

Расположение трубопровода и отдельных его узлов отображается в проекте. Монтаж выполняется в следующей очередности:

• разметка;
• монтаж крепежных элементов;
• пайка отдельных участков и всего теплового контура;
• установка запорной арматуры;
• подсоединение радиаторов к системе.

При монтаже ПП трубопроводов используются клипсы из пластика определенного размера под наружный диаметр элементов. Их крепление к конструкциям дома осуществляется с помощью дюбель-гвоздей или саморезов.

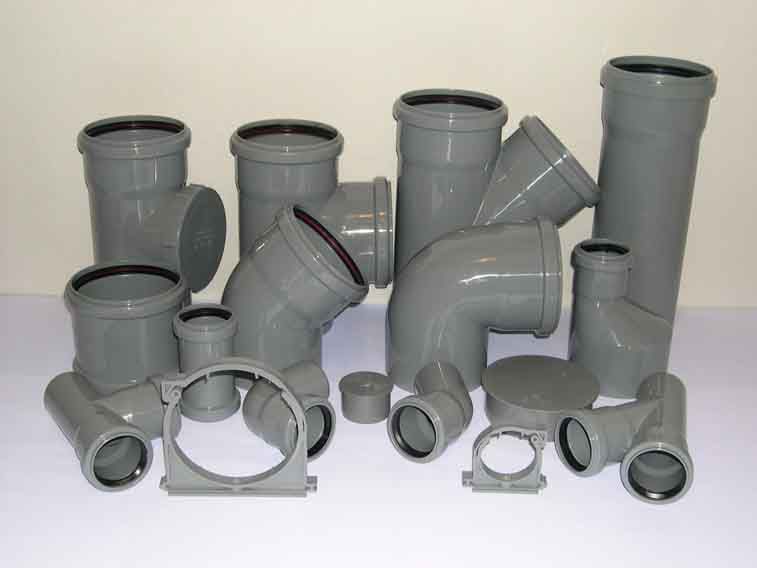

Канализационная система из ПП труб

Как уже отмечалось ранее, трубы из полипропилена сегодня активно используются при обустройстве канализации. Процедура монтажа в данном случае имеет свои нюансы.

Трубы из полипропилена

Внутренняя канализация

Существует ряд правил, которые нужно соблюдать при оборудовании канализации в доме.

1. Трубопровод укладывается под наклоном в направлении канализационного стояка (около 3 см на погонный метр).
2. Если помещение не отапливается, то трубы дополнительно утепляются минеральной ватой.
3. Нельзя выполнять резкие повороты под углом в 90ᵒ, вместо этого используются так называемые полуотводы.
4. Вентиляция фанового типа – обязательная составляющая канализации, которая предотвратит проникновение неприятного запаха в жилище.
5. Унитаз подключается лишь после раковины, в противном случае произойдет срыв водяного затвора.

Наружная канализация

Трубы канализационные наружные

Шаг первый. Определяется диаметр труб, зависящий преимущественно от количества людей, проживающих в доме.

Шаг второй. От стояка канализации роется траншея к септику или выгребной яме. При этом соблюдается уклон, зависящий от линии промерзания почвы, или трубопровод утепляется минватой.

Прокладка канализационных труб

Прокладка канализационных труб

Шаг третий. Дно покрывается «подушкой» из песка. Ее толщина должна составлять минимум 20 см.

Прокладка наружной канализации

Шаг четвертый. Прокладывается трубопровод

Важно избегать возможных его провисаний, иначе соединения в скором времени разрушаться

Горизонтальное бурение траншеи для трубопровода выполняется при помощи специального оборудования с домкратами-насосами нажимного действия. Бурение происходит с помощью стального конусообразного наконечника. Подобная технология используется при строительстве:

• авто- и Ж/Д дорог;
• трубопроводов в подвалы;
• магистралей к рабочим колодцам.

Монтаж ПП трубопровода своими руками поможет существенно сэкономить, но лишь при условии грамотного выполнения.

Полезные советы по пайке полипропиленовых труб отопления

Важные советы и рекомендации, которых следует придерживаться:

• При сквозном проходе трубопровода через стену необходимо обязательно предусмотреть наличие стальных гильз. Они защитят полипропилен от механических повреждений.
• На прямых участках трубопроводов длиной более 5 метров необходимо предусмотреть наличие компенсаторов.
• При пайке запорных кранов и вентилей необходимо заранее продумать их положение, чтобы они имели свободный и полный ход. Это очень распространенная ошибка новичков.
• Не следует забывать о кронштейнах-клипсах, которые будут поддерживать спаянные трубы. Их стоит установить заблаговременно.
• Если нет уверенности в качестве сваренного шва, лучше его отрезать и переделать. Производить работы на готово системе в случае течи будет проблематично.
• При стыковке нагретых элементов необходимо учитывать стыковочные метки на деталях. Корректировать их положение после соединения можно на 1-2 мм.

Контактная сварка (пайка)

Так как подача воды осуществляется под достаточно высоким давлением, трубы и фитинги должны быть соединены максимально надежно.

1. Трубы нарезаются на отрезки нужной длины с помощью болгарки, трубореза или специальных ножниц. Для зачистки изделий с алюминиевым армированием используется специальное приспособление – шейвер.

Шейвер для зачистки труб с армированием

2. Чтобы отрезки свободно входили в фитинги, с их краев обязательно снимается фаска под небольшим углом. При этом ее углубление должно иметь размер до 3 мм. Для этих целей используется фаскосниматель.

3. Концы труб обезжириваются спиртом или уайт-спиртом.

4. На них наносится отметка, равная глубине фитинга минус пару мм (к примеру, для трубы 25 мм она составит 16 мм);

5. Фитинг и труба помещаются с двух сторон насадки паяльника так, чтобы при нагреве они достигли требуемой отметки. Концы насадки имеют небольшой конус, поэтому одевать на них трубу и фитинг необходимо с небольшим усилием.

Установка на насадку

Аппарат для сварки (паяльник)

6. Если паяльник оснащен регулятором температуры, ее нужно выставить на 260°С.

7. Интервал нагрева трубы зависит от ее толщины. Выдержав требуемое время (оно указывается в инструкции к паяльнику и может составлять от 5 до 15 секунд), трубы и фитинги плавно снимаются с насадки (дорна) и состыковываются. Желательно это делать одним движением, без излишних смещений, как можно быстрей – ведь время застывания полипропилена – всего 30 секунд.

Важно! В процессе разогрева во избежание повреждения пластика вращать трубу и фитинг не рекомендуется. Не следует и остужать ее принудительно

8. Изделия большого диаметра стыковать сложней, поэтому их соединяют с помощью особого приспособления.

Совет. Чтобы приноровиться к сварке, лучше чуть потренироваться: купить несколько фитингов и попытаться закрепить их на небольших отрезках.

9. Небольшие потеки, образовавшиеся при сварке, удаляют обычным ножом.

10. После сборки водопровода его заполняют водой и проверяют на герметичность под давлением. При этом оно выбирается в 1,5 раза выше номинального. Повысить давление можно с помощью автомобильного насоса. При необходимости проблемные стыки вырезают и впаивают в систему новые отрезки.

Важно! Испытание системы допускается только через 2 часа после окончания пайки
