Как устранить проблему?
Даже выполнив все требования при возведении дымохода, совсем избежать конденсации не выйдет. В готовой конструкции это тем более невозможно. Но решить проблему можно, избавившись от уже образовавшегося конденсата, снизив его концентрацию и минимизировав разрушительные последствия:
Использовать только сухое топливо. При сгорании будет выделяться меньше влаги, уменьшится образование сажи, кроме того, такое горючее дает больше тепла при меньших затратах.
- Если дымоход выполнен из гигроскопичного материала, применяют гильзование. Внутри шахты прокладывают трубу из нержавеющей стали, которая принимает воздействие агрессивных веществ на себя. Гильза решит еще одну проблему – она нагревается быстрее кирпича или асбестоцемента, значит капли не будут образовываться в самом начале дымохода.
- Уменьшить разницу температур поможет утепление частей трубы, находящихся вне отапливаемого помещения. Дым будет медленнее остывать, большая его часть успеет выветриться вместе с конденсационным паром. Тонкие стальные трубы с этой целью обматывают теплоизоляционными материалами или прячут в дополнительно возведенную кирпичную шахту.
- Для улучшения тяги следует прочистить дымоход и устранить нарушения целостности трубы. Это облегчит выведение продуктов горения и обезопасит систему.
- Чтобы предотвратить попадание дождя и мусора, навершие дымовой трубы оснащают конусовидной насадкой – дефлектором. Он не пропускает внутрь осадки, а также улучшает тягу.
- В начале дымоотвода и на поворотах конструкции следует установить конденсатоотводчик. Монтируют его таким образом, чтобы было легко опустошить при наполнении.
Рекомендуем ознакомиться: Как правильно соединить пластиковую трубу с чугунной канализацией?
Монтаж пластиковых воздуховодов вентиляции на больших объектах
Суть монтажных работ по установке воздуховодов из ПВХ на крупных объектах практически не отличается от монтажа в бытовых условиях, но все же есть некоторые небольшие отличия.
К ним относится тот факт, что при масштабных работах использованию подлежат модели воздуховодов больших размеров. Их труднее устанавливать, крепить и соединять между собой.
Монтаж на крупных объектах
Такого рода работы выполняют только квалифицированные монтажники. Ведь любая ошибка может стоить заказчику потери комфорта или финансов.
При разработке проекта очень тщательно учитываются условия эксплуатации, чтобы точно и рационально определить вид устанавливаемых пластиковых воздуховодов.
Расчет креплений при работе на таких объектах является уже обязательным условием
В принципе, аналогичной будет и последовательность монтажа. Правда на крупных объектах, учитывая большую производительность системы, будут использоваться больше оборудования: вентиляторы, кондиционеры, чиллера, рекуператоры. Такие системы состоят из многих ответвлений, регулирующих устройств, и зачастую оборудывают автоматикой.
Вентиляция из ПВХ в офисе
Есть и другие особенности. В торговых центрах или административных зданиях принято прятать воздуховоды под подвесной потолок, чтобы предать наиболее высокий внешний вид.
Вентиляция спрятана под потолком
Также, после выполнения монтажа пластиковых воздуховодов на больших объектах, выполняют аэродинамические испытания, в результате которых составляют акт.
Учитывая небольшой вес и почти универсальность в применении, воздуховоды из ПВХ очень часто принимают к установке и в промышленности, и в жилых домах, и в торгово-развлекательных центрах. И, напоследок, видео о монтаже пластиковых воздуховодов своими руками.
Примеры
Принципиальная схема для установки в загородных домах и на даче – вентиляция с естественной циркуляцией воздуха. Она подходит для кирпичных и деревянных зданий, а также сооружений из керамзитобетона. Как правило, проектирование именно такой схемы превалирует при строительстве многоквартирных домов. Если вы приобрели квартиру в «хрущевке», то ориентируйтесь на то, что там будет естественная вентиляция.
Естественный воздухообмен основан на явлении разности давлений воздушного столба. Вентиляционная система проста в установке и эксплуатации, не зависит от наличия электричества, не требует монтажа дорогостоящего оборудования. Однако система зависит от погодных условий, в частности, ветра, и температурных показателей, поскольку для естественной циркуляции необходимо, чтобы температура в помещении была выше, чем снаружи. В противном случае движение воздуха прекращается.
В век развивающихся технологий многие используют принудительную вентиляцию. Она может быть частично автоматизированной, когда оборудование используется только для нагнетания воздуха внутрь здания, или, наоборот, выведение испарений наружу, либо полностью механизированной, которая предполагает использование вентиляторов на обоих этапах.
Поскольку вентиляционная шахта на кухне обычно имеет больший диаметр, то все потоки устремляются к ней. В ветреную погоду этот мощный канал может «опрокинуть» более мелкий в санузле, образуя обратную тягу, то есть из туалета начнет дуть холодный ветер. В этом случае необходима грамотная установка принудительной приточной вентиляции.
На застекленном балконе или благоустроенной лоджии также необходима вентиляционная система. Существует несколько вариантов ее обустройства. В первую очередь – естественная за счет открывания окон, но в холодный период это не всегда удобно. Некоторые фирмы по производству окон встраивают в них вентиляционные отверстия, с помощью которых осуществляется микропроветривание. Чаще хозяева устанавливают вытяжку, которая обеспечивает вывод конденсата.
Приточно-вытяжная схема необходима для устройства вентиляции в комнате без окон, например, кладовки. В частности, многие технические помещения в целях безопасности требуют оборудовать принудительной системой (гаражи, котельные, бойлерные, склады).
Вентиляционный комплекс в случае смешанной схемы представляет собой систему труб, одни из которых втягивают воздух снаружи, другие выводят отработанный за пределы здания. Приток обеспечивается конвектором, который дополнительно нагревает, фильтрует и обеззараживает ультрафиолетом поток с улицы. Для того чтобы в холодный период загоняемый воздух не выгонял тепло из помещения, разработали специальный теплообменник – рекуператор, который призван использовать температуру выходящего потока для нагревания входящего.
Методы уменьшения шума в системе
Вентиляторы, клапаны, воздуховодные трубы и заслонки принудительной вентиляции создают определенные звуковые вибрации, которые могут быть слышны в помещении. Согласно санитарным и строительным нормам, уровень шума не должен превышать 30-40 дБ. О нарушении норм сигнализирует хроническая усталость, головные боли и другие проблемы со здоровьем.
Шум, возникающий в процессе эксплуатации, бывает аэродинамическим или механическим. В первом случае он появляется вследствие плохой амортизации, неудовлетворительного состояния узлов, трения и нарушения параметров балансировки. Во втором – является результатом работы электродвигателей, вентиляторов.
Снизить шум системы вентиляции помогут следующие мероприятия:
- монтаж вентилятора на виброизолирующих основаниях;
- тщательная подгонка деталей и балансировка вращающихся частей;
- прочная фиксация вентилятора, клапанов и задвижек;
- установка съемного звукоизолирующего кожуха;
- вставка резиновых или брезентовых прокладок между вентилятором и каналом;
- облицовка внутренних поверхностей воздуховодов материалами, поглощающими звук (стекловолокно, минеральный войлок);
- смазка подвижных элементов компрессора.
В вентиляции естественного типа шум сильно ощутим в ветреную погоду, поскольку попадая в систему на большой скорости, ветер создает сильный гул. Справиться с ним может камерный, пластинчатый или трубчатый шумоглушитель, снижающий звуковое давление на стенки. Он устанавливается в верхней части вытяжной трубы.
Для шумоизоляции вентканалов подойдет минеральная вата от проверенных производителей в рулонах толщиной 5 см. Утеплитель не только поглотит звук, но и будет поддерживать оптимальную температуру воздуха, предотвращать образование конденсата и защищать конструкцию от пожаров
Еще один способ погашения вибрации – обустройство бетонного каркаса вокруг воздуховода на крыше. Если технические причины не позволяют выполнить такую операцию, канал обматывают утеплителем.
Особенности выбора воздуховодов
Согласно положениям СНиП вентиляционные трубы должны обеспечивать беспрепятственное удаление воздуха, для чего рассчитывают их длину и диаметр в зависимости от площади и назначения помещений.
Имеет значение материал и конструктивные особенности воздуховодов. Для изготовления труб используют:
- оцинкованную или нержавеющую сталь;
- различные виды пластика;
- алюминий;
- кирпич.
Стальная вентиляционная труба прямоугольного сечения
Каждый вид отличают как свои достоинства, так и недостатки, и выбор определяется следующими критериями:
- прочностью;
- долговечностью;
- устойчивостью к воздействию атмосферы и климата;
- соотношением веса воздуховодов и величиной максимально возможной нагрузки на несущие конструкции;
- сложностью установки и последующего обслуживания.
Конструктивные особенности воздуховодов не оказывают значительного влияния на технологию их установки. Поэтому монтаж вентиляционных труб круглого или прямоугольного сечения отличается лишь формой отверстия, которое необходимо вырезать в стене или кровле и перекрытии.
Классификация воздуховодов по герметичности
При классификации воздуховодов используют и отечественные и европейские нормативы.
Европейские стандарты
В соответствии с европейскими нормативами по герметичности (воздухонепроницаемости) воздуховоды подразделяются на классы А,В,С.
Класс воздуховодов с самой низкой герметичностью – класс А. При давлении проходящего по трубам воздуха в 400 Па допустимые потери не должны составлять более 1,35 л/сек/м.
У воздуховодов класса В допустимые потери при давлении 400 Па не должны составлять более 0,45 л/сек/м.
Более высокая воздухонепроницаемость у систем класса С — потери при давлении 400 Па не должны составлять более 0,15 л/сек/м.
Российские нормативы
Воздуховоды подразделяются по плотности:
- Класс П — плотные.
- Класс Н — нормальные.
Воздуховоды класса П применяются:
- В системах, оборудованных мощными вентиляторами, создающими давление не менее 1,4 МПа.
- В системах, обслуживающих помещения категорий А и Б по пожаробезопасности (то есть в помещениях, относящихся к категории пожаро- и взрывоопасных).
Такие трубопроводы в обязательном порядке имеют замок в месте стыка двух секций, при монтаже обязательно применение уплотняющих материалов или герметика. Помимо общеобменной вентиляции и местных отсосов на вредных и опасных производствах, такой класс систем используется в системах дымоудаления.
Воздуховоды класса Н применяются для систем общеобменной и местной вентиляции в условиях, в которых не требуется удалять вредные продукты производства и к которым не предъявляются столь строгие требования к герметичности конструкций из оцинкованной стали и допускаются незначительные утечки. Сюда обычно входят все общеобменные системы удаления воздуха из жилых, общественных, офисных и большинства производственных помещений.
Особенности монтажа
Монтаж легких пластиковых воздуховодов достаточно прост и может осуществляться даже непрофессионалом. Особенности процесса рассмотрим на примере сборки системы для кухонной вытяжки.
Установка пластикового воздуховода для кухонной вытяжки осуществляется в 13 этапов:
Составьте схему. Выполните схематический чертеж кухни с указанием размеров, отметьте на чертеже места размещения будущей вытяжки и выхода общедомовой шахты или вытяжного канала. Отметьте траекторию прокладки воздуховодов. Разметьте точки крепления кронштейнов и шпилек к стене или потолку. Подберите комплектующие. Согласно составленной схеме рассчитайте необходимое количество труб и фасонных элементов, их длину и диаметр. Составьте список. Включите в него необходимое количество муфт, ниппелей, хомутов, кронштейнов, шпилек для соединения деталей и крепления конструкции к стене. Также потребуется герметик и монтажная пена. Закупите оборудование согласно списку. Подготовьте вентиляционное отверстие. Если в кухне нет готового вентканала, необходимо просверлить отверстие соответствующего диаметра, который зависит от технических характеристик вытяжки (рекомендуемые размеры можно посмотреть в сопроводительных документах). Зачистите края с помощью шлифовального бруска. На полу соедините прямые части воздухопровода с помощью муфт. Фасонные элементы сопоставьте и закрепите ниппелями. Места соединений обработайте герметиком. При выполнении работ без привлечения специалиста в домашних условиях используют средства на водной базе или содержащие растворитель. Кроме герметиков, для обработки стыков допускается использовать мастики или специальные ленты. Выбор способа герметизации швов прежде всего будет зависеть от условий эксплуатации вентиляционной системы. Отметьте строительным карандашом места для установки кронштейнов и шпилек согласно схеме. Проверьте корректность их размещения, при необходимости подкорректируйте. Установите удерживающие устройства. Пластиковый сборный вентиляционный канал предварительно прикрепите к удерживающим устройством без окончательной фиксации
Важно оценить степень распределения нагрузки. При необходимости уберите или добавьте крепления. Точно так же примеряют выводной конец системы к вентиляционному отверстию
Примерьте кухонную вытяжку к месту будущего крепления, проверьте, достаточна ли длина воздуховодов для подключения. При необходимости обрежьте излишки или нарастите трубу. Хорошо закрепите воздухопровод на кронштейнах или шпильках. Проверьте надежность конструкции. Закрепите выводной конец воздуховода в вентиляционном отверстии с помощью монтажной пены. Подключите воздухопровод к вытяжке изнутри. Установите и закрепите вытяжку. Проверьте работоспособность системы
Точно так же примеряют выводной конец системы к вентиляционному отверстию. Примерьте кухонную вытяжку к месту будущего крепления, проверьте, достаточна ли длина воздуховодов для подключения. При необходимости обрежьте излишки или нарастите трубу. Хорошо закрепите воздухопровод на кронштейнах или шпильках. Проверьте надежность конструкции. Закрепите выводной конец воздуховода в вентиляционном отверстии с помощью монтажной пены. Подключите воздухопровод к вытяжке изнутри. Установите и закрепите вытяжку. Проверьте работоспособность системы.
Варианты соединений при сборке вентканалов
Воздуховоды собирают из отдельных деталей. Стыковка осуществляется при помощи фланцев или других соединительных элементов.
Фланцы из углового проката устанавливаются на концах соединяемых секций. На них высверливаются отверстия под крепежные болты. Между фланцами размещают уплотнительные прокладки.
Для прочности фланцевых соединений болты с помощью гаек и подходящего по размеру ключа тщательно затягивают. Гайки находятся на одной стороне соединения. При монтаже вертикальных труб гайки располагаются со стороны нижнего фланца.
Недостатки такого соединения заключаются в значительном утяжелении конструкции, большом расходе металла, высокой трудоемкости работ.
Более легкие фланцы делают из профильной оцинкованной полосы. Фланцы Z-образной формы соединяются при помощи рейки, имеющей сечение в виде буквы С, и уплотнителя.
Соединительная шина напоминает разборный фланец. Она сделана из металлического оцинкованного профиля в виде буквы Г. Длина большей стороны от 20 до 30 мм. В комплекте идут уплотнитель и уголок. К достоинствам можно отнести низкую трудоемкость и невысокие финансовые затраты.
Среди бесфланцевых соединений, применяемых для сборки круглых воздуховодов, наиболее часто используют:
Толщина ниппеля не должна быть меньше толщины труб.
Ниппель вставляется внутрь или надевается поверх стыкуемых элементов с таким расчетом, чтобы его ширина захватила обе стороны равной длиной для диаметров труб:
- 100 – 315 мм – не менее 50 мм;
- 355 – 800 мм – не менее 80 мм;
- 900 – 1250 мм – не менее 1000 мм.
Вместо названия ниппель часто используют термин муфта.
Бандажное соединение считается соединением высокой степени прочности и надежности. Кромки прямых и фасонных частей воздуховодов отгибают и совмещают. Затем на трубы в месте шва накладывают и стягивают бандаж, заполненный герметиком.
При соединении воздуховодов швы герметизируют:
- эластопластичными лентами типа «Герлен» при температуре до 40 градусов;
- нетвердеющей мастикой на основе синтетического каучука (например «Бутепрол»), силиконом и другими уплотнителями, выдерживающими нагрев до 70 о С.
Шов трубы или короба располагается сверху.
При перемещении воздушной смеси с температурой выше 70 о С в качестве уплотнителя используют эластичные жгуты из полиизобутилена, битумной мастики (ПМЖ) и другие огнестойкие негорючие материалы.
Перед стыковкой элементов канала с тепловой изоляцией осторожно с двух концов отгибают утеплитель. Секции герметично соединяют и возвращают изоляционный слой на место
Шов в теплоизоляции закупоривают алюминиевой лентой или хомутами.
Нормативные документы
СанПиН 2.1.3.2630-10 «Санитарно-эпидемиологические требования к организациям, осуществляющим медицинскую деятельность»
СанПиН 2.6.1.1192-03 «Гигиенические требования к устройству и эксплуатации рентгеновских кабинетов, аппаратов и проведению рентгенологических исследований»
СанПиН 2.3.6.1066-01 «Санитарно-эпидемиологические требования к организациям торговли и обороту в них продовольственного сырья и пищевых продуктов»
СТО НОСТРОЙ 2.24.2-2011 «Инженерные сети зданий и сооружений внутренние. Вентиляция и кондиционирования. Испытания и наладка систем вентиляции и кондиционирования воздуха»
СНиП 3.05.01-85 «Внутренние санитарно-технические системы»
СНиП 23-03-2003 «Защита от шума»
СНиП 41-01-2003 «Отопление, вентиляция и кондиционирование»
Частота диагностических мероприятий определяется классом помещения. Для большинства помещений периодичность проведения плановой проверки составляет:
- не реже одного раза в год для местной вытяжной и приточной системы вентилирования;
- для общеобменной или естественной вентиляционной системы, работа которых является более надежной и стабильной, не реже одного раза в три года
- с помещениях с выделением вредных веществ проверку вентиляции следует осуществлять не менее одного раза в месяц

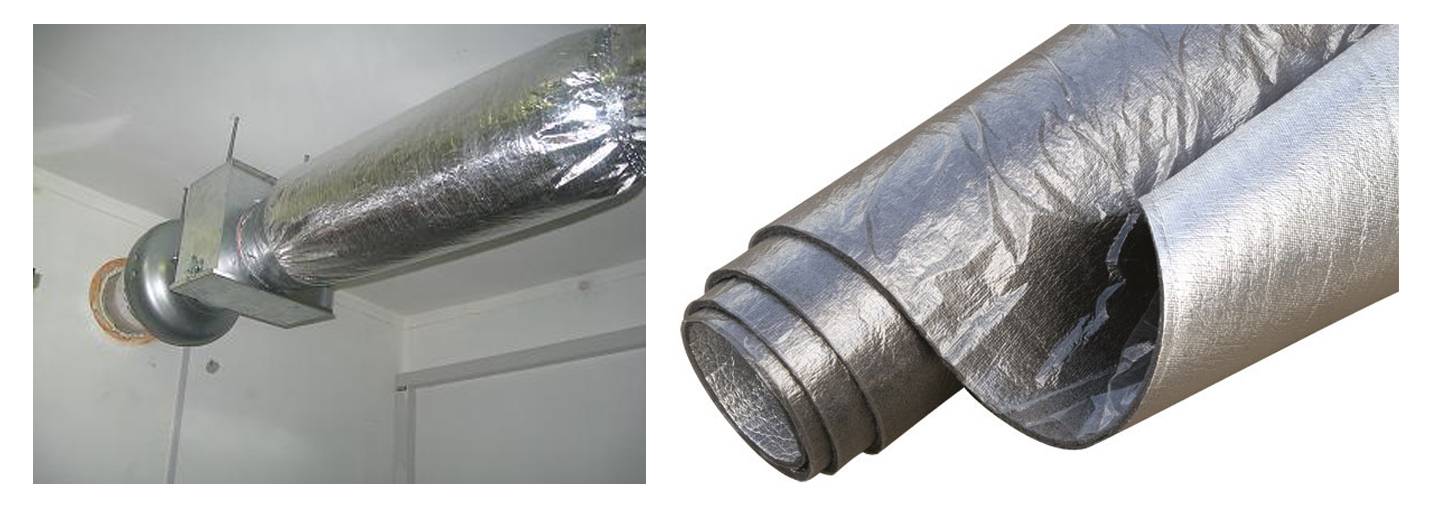

Порядок монтажа теплоизоляции снаружи
Наиболее экономичный теплоизоляционный материал для частного дома – проверенная временем минеральная вата. Она поставляется в виде рулонов различной ширины и может иметь один или два внешних фольгированных слоя.
Теплоизоляционный материал устанавливается на вентиляционную трубу внахлест, чтобы не оставалось незащищенных участков, места стыков поверху проклеиваются скотчем
При определении толщины теплоизоляционного слоя ориентируются на СНиП 2.04.14–88. Теплотехники выполняют сложные расчеты с учетом диаметров труб, коэффициента теплопроводности применяемого теплоизоляционного материала.
Учитывают среднегодовую температуру воздуха и даже возможные теплопотери через стыки и крепления, а также другие параметры, большинство из которых можно найти в справочниках и вышеуказанных СНиП.
Если говорить конкретно про минеральная вату, то при утеплении вентиляционных систем в частных домах, расположенных в средней полосе России, обычно используют рулонный материал толщиной 100 мм. Можно купить минвату толщиной 50 мм и обернуть трубу два раза.
Чтобы определить нужную ширину утеплителя, замерьте диаметр трубы, к полученному значению прибавьте толщину минваты, умноженную на два. Полученную сумму умножьте на 3,14 (число Пи).
Приступая к работе, заранее подготовьте резиновый шпатель, строительный нож, степлер, алюминиевый скотч шириной 7-8 см, маркер и измерительные инструменты – угольник, линейку и рулетку (лучше металлическую). Обязательно надевайте защитную одежду.
Для работы под открытым небом выбирают день без осадков. В противном случае минвата может промокнуть. Рулон разворачивают, размечают и разрезают, чтобы получить отрезок нужно размера. По краю фольгу отделяют, чтобы трубу можно было обернуть минватой внахлест и фольгированным слоем прикрыть соединительный шов.
В труднодоступных местах применяется современный вид теплоизолятора – так называемая скорлупа, которую необходимо подбирать с учетом наружного диаметра трубы
Затем соединительный шов с шагом в 10 см фиксируется с помощью степлера и по всей длине проклеивается скотчем. Для фиксации утеплителя к трубе используются как специальные крепежные элементы, так и обычная проволока.
Для защиты стыков воздуховодов утеплитель раскраивается на фрагменты соответствующей формы и размеров. Не забудьте перед утеплением очистить трубу от загрязнений.
Утепление можно выполнить и с помощью сегментных утеплителей. Монолитный кожух имеет форму трубы и нанизывается на воздуховод. Применяется преимущественно во время монтажа вентиляционной системы «с нуля».
Измерив геометрические параметры воздуховода, подбирают кожух, подходящий по размерам и натягивают его по всей длине трубы. Поверх наматывают фольгу и фиксирую ее хомутами из нержавеющей стали или меди.
Сборно-разборная скорлупа состоит из двух полуцириндров, которые прикладываются к трубе с двух сторон и фиксируются. На проходящих в стене участках трубу сложно обернуть в рулонный утеплитель, а надеть скорлупу намного проще. Сборно-разборная скорлупа может быть надета на уже действующий воздуховод.
Выводы и полезное видео по теме

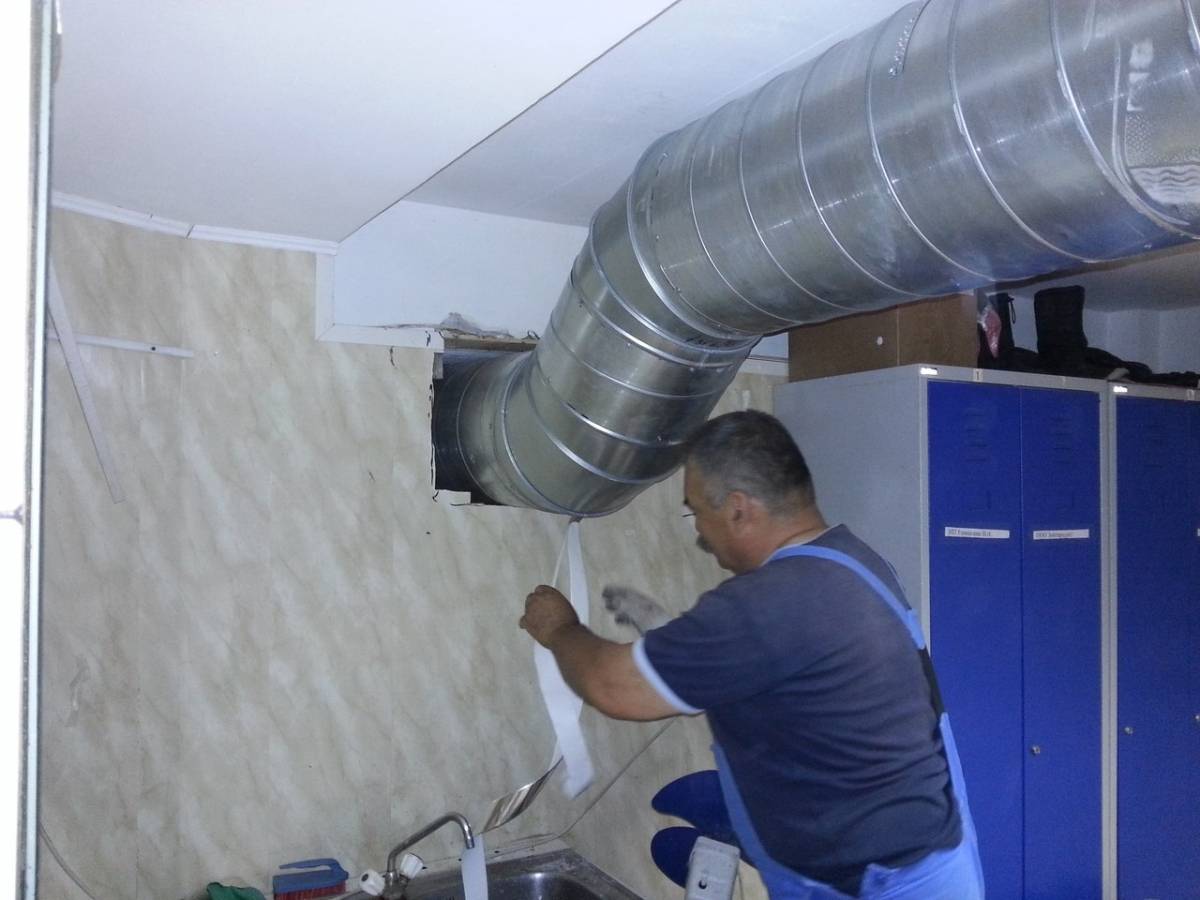

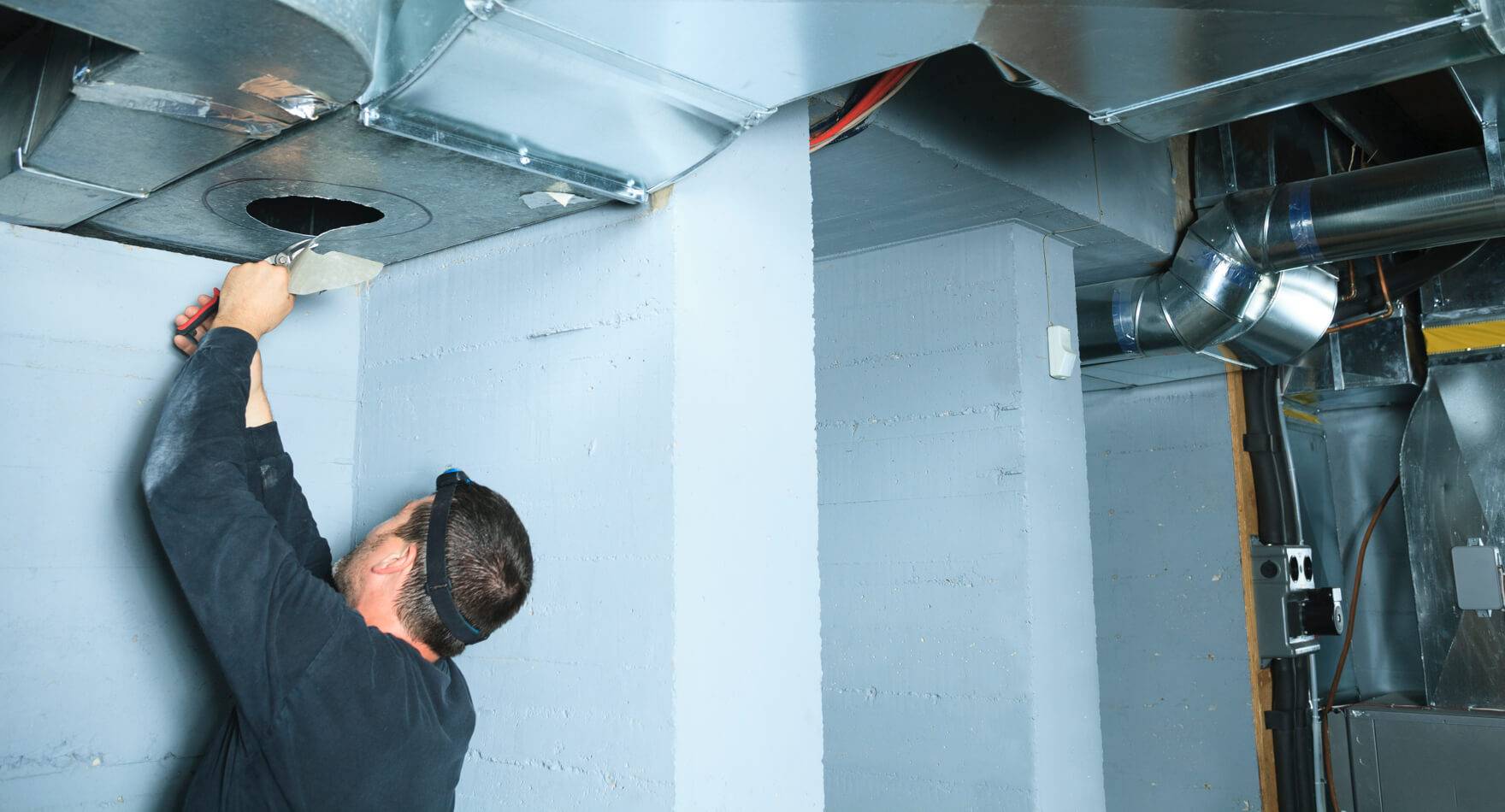

Здесь вы увидите‚ как специалисты выполняют монтаж воздуховодов:
Воздуховоды из пластика и их монтаж:
Важно изначально иметь грамотный проект прокладки воздуховодов. Ознакомившись с видами и особенностями монтажа воздуховодов разных типов‚ можно заняться устройством несложной системы самостоятельно
Громоздкие и сложные в исполнении конструкции лучше поручить профессионалам.
Если же у вас возникли вопросы или вы хотите уточнить какой-то момент по установке воздуховодов, спрашивайте совет – постараемся помочь вам.
