Лазерный уровень какой выбрать: характеристика и виды, какой лучше выбрать для дома и для строительства

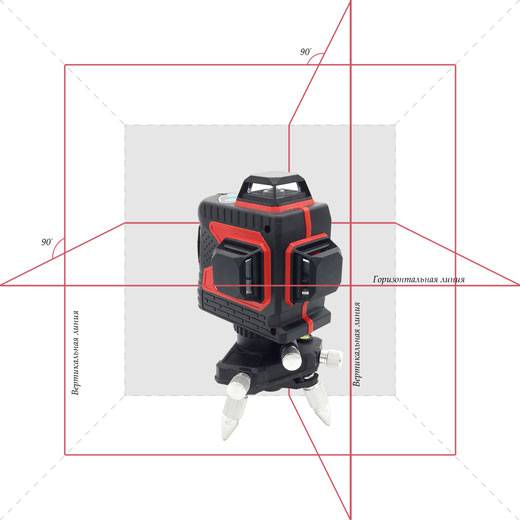

KaiTian 5 Lines – от 3800 руб

KaiTian 5 Lines 6 Points – неплохой вариант лазерного построителя плоскостей, который можно заказать на Алиэкспресс с доставкой из Китая. Что можно отметить в первую очередь? Производитель позаботился о комплектации, и в наборе уже имеется удобный компактный кейс, батареи AA (3 шт.), провод зарядки и очки. За такую цену устройство, способное построить 5 линий, – настоящая находка. Вызывает уважение и качество применяемых материалов: внизу – металл, сверху – добротный пластик.

Прибор стоит на ножках, имеет тонкую регулировку и звуко-световую индикацию для уведомления об отклонении от плоскости основания (не более 3 градусов). В нижней части имеется резьбовое крепление на 5/8″.

Основные характеристики	Значение
Тип	Комбинированный (5 линий, 6 точек)
Точность	0.2 мм
Дальность	10 м (50 м – с приемником)
Рабочая температура	-10…+50 °С
Угол разверстки	360° (горизонталь), 160° (вертикаль)
Самовыравнивание	Есть (в пределах 3°)

Учитывая доступную стоимость по сравнению с аналогичными товарами, данную модель на Алиэкспресс заказывают довольно часто. Ниже на видео один из очередных довольных покупателей делится своими впечатлениями.

Подготовка к работе

Есть два типа приборов — с автоматической корректировкой положения и без него. Перед включением прибор надо выставить по горизонтали. Именно поэтому производители позаботились о пузырьковом уровне, который находится на корпусе лазерного уровня. Сегодня многие компании предлагают инструменты с функцией самовыравнивания. То есть, когда нивелир стоит неровно, изнутри издаётся звук. Как только горизонт пойман, звук выключается, что говорит о готовности. После этого нивелир готов к работе.

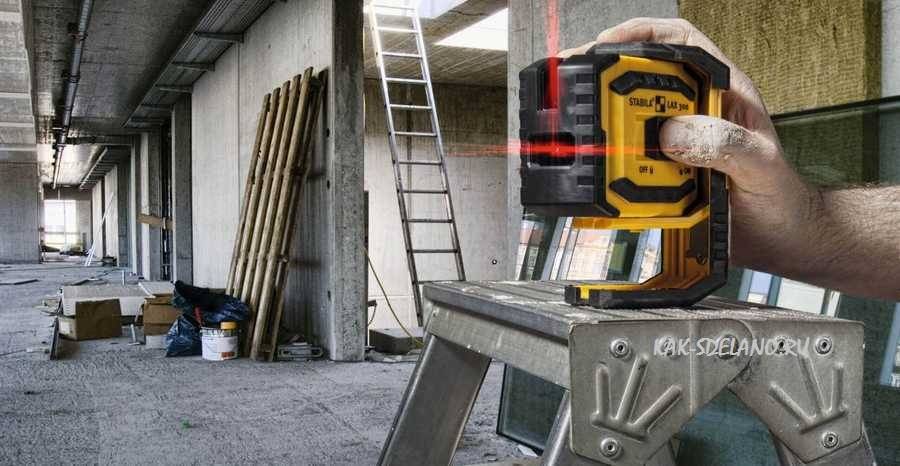

Как правильно пользоваться лазерным уровнем – нюансы проводимых операций

Если лазерный уровень с автоподстройкой, небольшие отклонения — порядка 4° — он компенсирует самостоятельно. Когда положение выставляется, подается звуковой сигнал (в другом варианте он перестает пищать) или загорается зеленый светодиод, обозначающий готовность к работе (до этого горит красный). Если нормальное положение автоматической корректировкой выправить не удается, вам надо будет вручную подкрутить ножки, чтобы угол отклонения был меньше.

Устройство и характеристики

Самый просто лазерный нивелир представляет собой устройство, конструкция которого включает в себя цилиндр и зрительную трубу с увеличением и визирной осью. С учетом расположения исследуемого объекта оператор настраивает трубу. Стоит отметить, что подобный упрощенный прибор функционирует в комплексе с дальномером и рейкой, на которую нанесены сантиметровые деления.

Особенности и типы рассматриваемых устройств, а также предъявляемые к ним требованиям закреплены в ГОСТе 10528-90. Согласно данному стандарту, каждый из лазерных нивелиров относится к одной из следующих категорий:

• высокоточные с максимальной квадрической погрешностью 0,5 мм на 1 км;
• точные с погрешностью не более 3 мм;
• технические, показатель погрешности которых не превышает 10 мм.

На рынке представлен более чем широкий ассортимент моделей лазерных нивелиров. При этом все они представляют собой компоновку нескольких систем и механизмов, а именно:

• источник лазерных лучей;
• оптическая система, отвечающая за построение линий и плоскостей;
• установочное устройство;
• механизм выравнивания;
• ИП;
• органы управления (в зависимости от модификации могут быть мануальными или дистанционными);
• корпус, отвечающий за надежную защиту всех элементов.

Следует принимать во внимание, что в комплекте с нивелирами используются мишени, а также приемники детекторы. С их помощью осуществляется построение проекций из лазерных лучей

Еще одной важной частью конструкции является штатив

Он, как правило, изготавливается из алюминия с целью максимального облегчения всей конструкции и обеспечения достаточной прочности

Еще одной важной частью конструкции является штатив. Он, как правило, изготавливается из алюминия с целью максимального облегчения всей конструкции и обеспечения достаточной прочности. Подобные характеристики позволили упростить транспортировку и эксплуатацию приборов

Подобные характеристики позволили упростить транспортировку и эксплуатацию приборов.

Первый и более распространённый – это компенсатор маятникового типа на магнитных демпферах

Принцип действия этого вида предельно просто, он полностью соответствует механизму простого верёвочного отвеса, т.е. ствол маятника подвешен через шарнирную часть, в которой используются маленькие подшипники, благодаря которым маятник свободно вращается во все стороны.

Весь этот шарнирный механизм установлен в верхней части корпуса лазерного уровня, и когда лазерный нивелир стоит под наклоном, то компенсатор всё равно занимает строго вертикальное положение.

При применении такого типа компенсатора в лазерных уровнях инженеры столкнулись с проблемой долгой остановки ствола маятника, при сильном толке маятник мог устанавливаться несколько десятков секунд.

Эта проблема была решена с помощью неодимовых магнитов, которые расположили под железным маятником на близком расстоянии, таким образом, чтобы создавалось достаточное магнитное поле, которое быстро гасило излишнее колебание компенсатора.

В современных лазерных уровнях установка компенсатора в исходное положение занимает всего лишь 2-3 секунды.

Минусы такого маятника, заключаются в том, что он боится сильных вибраций и ударов, после которых он может «сбиться».

Также наличие тончайших проводков, которые питают лазерные излучатели, расположенные на стержне компенсатора, так как обычные провода будут тормозить свободное движение маятника.

Но как показывает практика, при правильном обращении такие компенсаторы работают без какой-либо настройки от пяти лет и больше.

Есть ещё момент, такой тип компенсатора имеет ограничения по точности, а именно не более 0,1мм на 1 метр, добиться более низкой погрешности от такого компенсатора не получится, в отличие от электронного типа. Таких нивелиров очень много, найти подходящий можно в обзорах лазерных уровней.

Второй более продвинутый – это электронный компенсатор

Таким компенсатором в основном оснащаются топовые модели уровней разных производителей. Работает такой компенсатор благодаря высокоточной электронике и сервоприводов (маленьких движков).

Так в корпус лазерного уровня встроены точные датчики наклона (инклинометры), которые в свою очередь с высокой точностью определяют отклонение стержня маятника от горизонтального и вертикального положения, и передают сигнал сервоприводам с поправками.

Таким образом, сам маятник всё время, как бы зажат, а не болтается в свободном положении как компенсатор маятникового типа.

Но, как и везде есть свои плюсы и минусы.

Минус электронного маятника в том, что для его использования требуется достаточно большое пространство в корпусе прибора, поэтому все лазерные нивелиры с таким компенсатором довольно громоздки.

Плюсов у него тоже достаточно. Такой компенсатор с электроприводом менее прихотлив к вибрациям и ударам. Точность у них может быть на порядок выше от 0,1мм/1метр до 0,05мм на 1 метр, т.е. 5мм на 100 метров, согласитесь это неплохая точность.

Если у вас лазерный уровень с компенсатором электронного типа, и по каким-то причинам он у вас стал неправильно показывать, а попросту «врать», то настроить самим у вас не получится, так как такие компенсаторы настраиваются только на специальном компьютерном стенде в специализированном сервисном центре.

ADA 6D ServolinerFirecore FIR-GL8-EARGK UL-44W

Рекомендуемые обзоры и статьи

Что нужно сделать перед началом работы

Перед тем как приступать к использованию прибора вы должны четко разделять с каким типом лазерных нивелиров вам предстоит работать. Хотя если вы сами покупали данный прибор, то знать об этом вы должны были еще на этапе выбора лазерного уровня.

Все лазерные уровни можно разделить на:

Статические построители линий (другие названия – кросслайнер или мультипризменный построитель).

Ротационные построители линий (другие названия – многопризменный построитель, нивелир).

Статические построители осей (другие названия – указатель, точечный лазер).

В принципе, большинство производителей пишут в инструкции (обычно прилагаемой в комплекте), как подготовить прибор к работе. Как правило, никаких особых «танцев с бубном» не требуется – всё просто и понятно.

• Если модель нивелира аккумуляторного типа, то перед ее использованием требуется зарядить аккумулятор.
• Если устройство работает на батарейках, то вставляем их в отсек для питания.
• Проверяем работоспособность уровня, включив его. Если появился луч лазера, то всё в порядке. Можно начинать установку прибора.

Лучшие недорогие лазерные уровни

Главным преимуществом недорогих лазеров является цена. Но, как правило, у дешевых товаров страдает качество или слишком мало функций. Однако и за небольшие деньги можно найти измерители известных производителей, которые точно определяют вертикаль и прослужат долго.

Конечно, эти устройства довольно просты: они проводят измерения всего в двух плоскостях, однако оснащены автоматическим выравнивателем и имеют низкую погрешность измерений. Для бытового использования такие уровни подходят прекрасно.

ADA instruments CUBE MINI Basic Edition

Лазер CUBE MINI Basic американского бренда ADA instruments – недорогой маленький уровень «для дома».

На поверхности прибор проецирует так называемый лазерный крест ­– две скрещивающиеся линии (горизонтальную и вертикальную). Дальность измерения зависит от освещенности помещения и доходит до 20 метров. Автоматический компенсатор-выравниватель устроен как механический маятник. Если угол наклона нивелира превышает 3 градуса, лазер предупреждает об этом миганием. Для удобства работы устройство можно закрепить на штативе. Погрешность измерений практически отсутствует: она составляет всего 2 миллиметра на 10 метров.

Недостатком CUBE MINI Basic Edition является неудачная апертура: линии слишком короткие, и чтобы получить удобную длину светящейся полосы для разметки, прибор надо устанавливать на большом расстоянии от стены.

Лазер отличают небольшие размеры: его вес составляет всего 200 грамм, а сам он легко помещается в ладони. Такие параметры модели позволяют легко использовать нивелир в быту: например, ровно повесить картину или карниз, сделать самостоятельно ремонт. Для профессионального использования такой прибор не очень подходит.

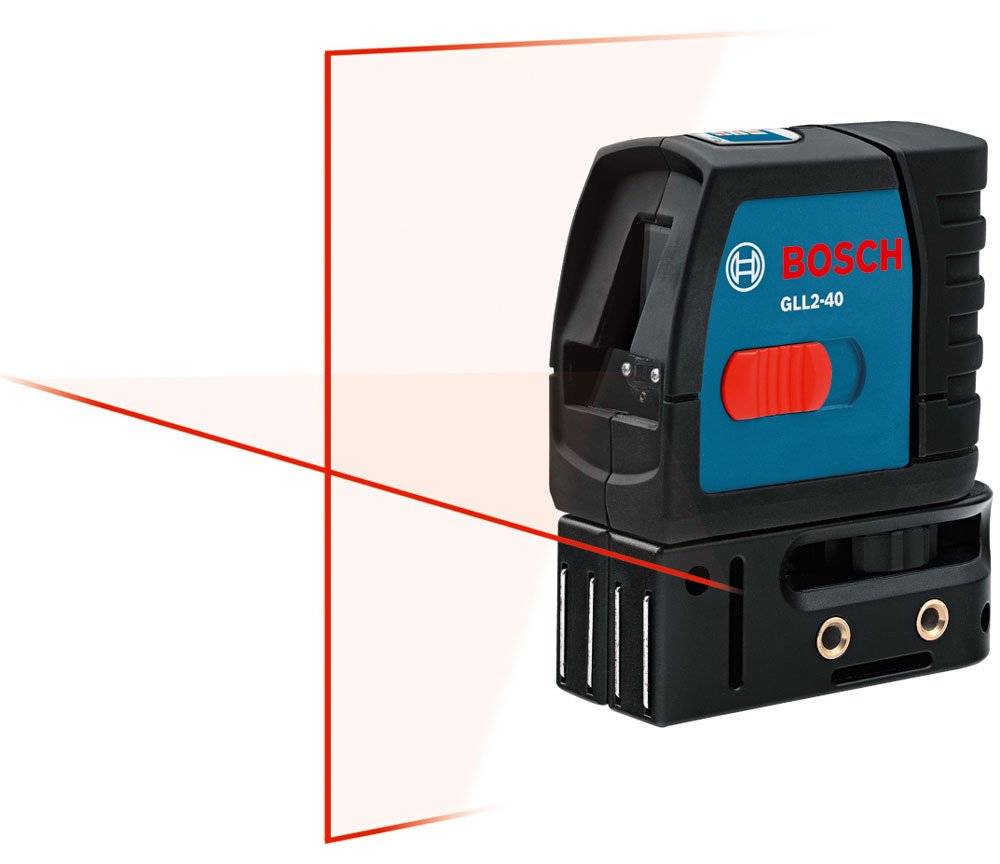

BOSCH GLL 2 Professional

Лазерный уровень BOSCH GLL 2 Professional относится к профессиональной линейке инструментов Бош, о чем свидетельствует и его название, и синий цвет корпуса.

Это один из самых простых «бошевских» нивелиров с двумя перекрестными лазерными лучами. Дальность его невелика ­– всего 10 метров, поэтому работать с ним можно только в относительно небольших помещениях. Погрешность определения горизонта минимальна и составляет примерно 3 миллиметра на 10 метров. Диапазон самонивелирования стандартный для уровней такого типа: при отклонении более, чем на 4 градуса, проецированные линии начинают медленно мигать, сигнализируя об ошибке. Лазер надежно защищен от попадания воды и пыли, а прорезиненный корпус позволяет не бояться падений прибора.

Работать без перерыва с таким инструментом можно довольно долго – до 15 часов. Есть функция автоотключения: она срабатывает, если уровень не трогать в течение получаса.

Идеально подходит для применения в быту или профессионального ремонта квартир, но его бесполезно пытаться применить в больших помещениях или на улице.

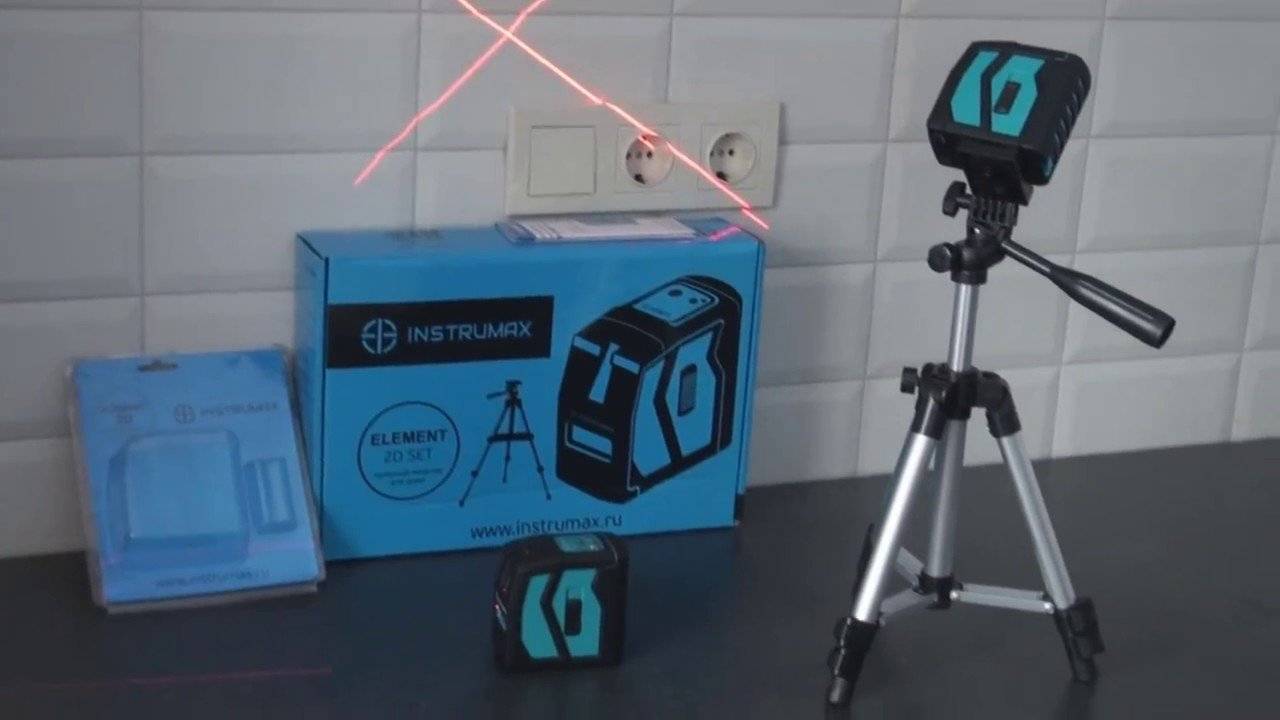

INSTRUMAX ELEMENT 2D SET

Лазерный нивелир INSTRUMAX ELEMENT 2D SET обладает множеством достоинств. Это единственный из рассматриваемых измерителей, с которым можно работать на улице или в очень больших помещениях. Устройство можно включить в специальном режиме работы с приемником: это увеличит дальность его работы до 50 метров. В обычном режиме дальность зависит от освещенности и не превышает 10 метров. Точность измерений составляет 2 миллиметра на 10 метров.

Особенностью данной модели является возможность отключения самонивелирования – блокировка механического маятника, отвечающего за проверку отклонения от горизонта. Эта функция необходима, когда требуется выравнивание относительно каких-то объектов.

ELEMENT 2D SET сконструирован таким образом, что работать с ним можно в условиях ограниченного пространства: даже при максимальном приближении к стене вертикальный луч будет проходить от пола до потолка. Эта особенность очень удобна при выставлении маяков в санузле.

В комплекте с лазером идет штатив. Корпус устройства со всех сторон закрыт резиновыми уплотнителями: это сохранит прибор при падении.

Пожалуй, из всех недорогих лазерных уровней именно этот прибор является самым функциональным.

Рейтинг лазерных построителей

В основу рейтинга обычно ложатся характеристики изделий. С лазерными уровнями исключений нет

На что надо обратить внимание, выбирая этот прибор:

• в каком температурном диапазоне он может работать корректно;
• дальность излучения;
• точность;
• сколько направлений он может отбивать;
• тип крепежа;
• функциональность: самовыравнивающиеся, самоотключающиеся и так далее.

Итак, переходим к рейтингу лазерных нивелиров.

DEKO Laser Level

Китайский инструмент, недорогой с двумя пересекающимися под прямым углом линиями. Крепление производится на присоски, можно повесить на гвоздь или саморез. Питание – три батарейки АА. Характеристики:

• дальность 10 м;
• точность, она же погрешность 0,3 мм;
• рабочий температурный диапазон от +5С до +40С;
• вращение на 90°;
• это несамовыравнивающаяся модель.

Виды уровней

Различают несколько способов нивелирования:

• геометрическое. Производится с помощью нивелира и реек. В нужных точках поверхности устанавливаются рейки. Нивелиром подаётся луч. В месте пересечения его с рейкой определяется высота визирной линии над поверхностью в данной точке. Величины высот во всех точках сравнивают и получают разность. Недостатком такого нивелирования является то, что измерение высоты ограничивается длиной рейки. Поэтому его невозможно использовать на местности с высокими холмами. Применяется в строительстве и геодезии;
• тригонометрическое. Разность между высотами выбранных точек определяется в несколько этапов. Измеряют расстояние между видимыми точками. Потом с помощью теодолита определяют угол наклона визирной оси из одной точки в другую. По специальной формуле высчитывают превышение точек. Этот способ нивелирования применяется в геологии, географии и топографии;
• барометрическое. Здесь используются барометры. Измеряют давление в разных точках. По нему определяют высоту и высчитывают разность. Применение аналогично тригонометрическому;
• гидростатическое. Основывается на использовании гидроуровня. Простейший пример — это шланг, наполненный жидкостью, с приподнятыми вверх краями. На точность метода влияет отсутствие в жидкости пузырей. Если они есть, то нарушается равномерное заполнение сосуда, и при измерении уровня возникает погрешность. Такой метод применяется в строительстве и при установке профессиональной и бытовой техники, например, стиральной машины;
• радиолокационное. На воздушных и морских судах устанавливают эхолоты и радиовысотомеры. Подают сигнал до нужной точки. Зная скорость сигнала и время его прохождения туда и обратно, автоматически вычисляется расстояние. А прибор рисует рельеф поверхности. Применяется в географии и геодезии;

• спутниковое. Проводится с помощью GPS — измерений. Этот метод экономичнее и производительнее геометрического нивелирования. Используется в геодезии;

• построение плоскостей. Здесь применяют зенит — прибор или лазерный уровень:
  • при строительстве высоких зданий зенит — прибором проводят специальные измерения для определения положения стен. Во всех перекрытиях должна соблюдаться параллельность плоскостей. Для этого измерения проводятся под разными углами поворота: 0 и 180 градусов, 90 и 270 градусов;
  • лазерный уровень по своему действию схож с геометрическим нивелированием, но без использования реек. Он очень прост в применении, не требует присутствия второго человека. Используется для строительства и ремонта. Некоторые модели позволяют строить наклонные плоскости.

Нивелиры различаются по конструкции:

• оптический. Состоит из зрительной трубы, помещённой на штатив. Труба может вращаться в горизонтальной плоскости. Используется в строительстве дорог и зданий, археологии, ландшафтном дизайне и геодезии;
• цифровой. Это тот же оптический нивелир, но с электронной памятью и процессором, который обрабатывает полученные измерения;

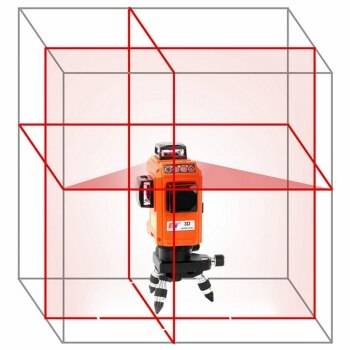

• лазерный. Такой нивелир строит горизонтальные, вертикальные и наклонные плоскости, отмеряет углы в 45 и 90 градусов. Состоит из корпуса, устройства для создания лазера и призм. Применяется в строительстве и монтажных работах.

Классификация лазерных нивелиров:

• позиционные. Строят линии под углом 120, 160, 180 градусов. В некоторых моделях лучи соединяются и образуется угол 360 градусов. Дальность лучей до 50 метров, поэтому используются для ремонта помещений;
• ротационные. Излучают вращающуюся точку, которая преобразуется в линию. Дальность луча до 100 метров, что позволяет их использовать вне помещений.

Нивелир с углом развёртки 360 градусов на видео

Виды позиционных нивелиров:

• точечный. Строит несколько точек;
• линейный. Строит вертикальные и горизонтальные линии;
• комбинированный. Создаёт точки и линии.

Разделение нивелиров по точности:

• высокоточный. Средняя погрешность на 1 км двойного хода — 0,5 мм;
• точный. Средняя погрешность на 1 км двойного хода — 3 мм;
• технический. Средняя погрешность на 1 км двойного хода — 10 мм.

Типы нивелиров по способу установки линии визирования:

• уровенный. Линию визирования устанавливают самостоятельно по цилиндрическому уровню, закреплённому в трубе. Применяются в промышленности и строительстве;
• с компенсатором. Линия визирования устанавливается автоматически с помощью компенсатора, который заменяет цилиндрический уровень. Очень удобны для работы на неустойчивых грунтах. Широко используются в геодезии.

Как выбирать лазерный уровень

В первую очередь необходимо определить, для каких нужд выбирается прибор. Нет смысла тратить большие деньги, покупая лазерный уровень с ротационной установкой для ремонта обычного жилого помещения. Но также и слабые приборы не годятся для крупных строительных проектов. Осевой лазерный уровень, хорошо подойдет для ремонта квартир, домов или других маленьких помещений. На его покупку не понадобится больших вложений, и он отлично справится с поставленной задачей.

Также для помещений подойдет, более дорогой прибор лазерный линейный построитель. Цена на такой прибор будет выше, но его возможности позволяют обеспечить более комфортную работу. Стоит отметить тот факт, что покупка этого прибора, подойдет для использования в малых и средних помещениях. Используя линейный построитель в больших помещениях, может оказаться неэффективным, луч не будет доставать между далеко распложенными друг от друга плоскостями.

В крупных строительных проектах, подойдет либо простой лазерный осевой уровень, либо продвинутая модель с ротационной установкой. Осевой лазерный уровень довольно дешевый прибор.Чтобы работать с таким прибором не нужно серьезных познаний.Он отличается своей дальностью действия, поэтому хорошо подходит как для бюджетного ремонта маленьких помещений, так и в крупных строительных работах.

Лучшие комбинированные лазерные уровни

Выравнивание комбинированных моделей при горизонтальной установке выполняется по маятниковой либо электронной системе. Вертикальное расположение прибора требует его ручной настройки посредством встроенного в корпус уровня. Особенность моделей комбинированного типа заключается в возможности одновременного вывода комбинации плоскостей. Обеспечивается это набором статичных и вращающихся лазеров. Первые необходимые для отображения на поверхности не изменяющихся линий и точек. Нивелиры данного класса разделяются на линейно-ротационные, линейно-точечные и прочие виды.

1. INSTRUMAX REDLINER 2V

Лучший недорогой нивелир для дома среди комбинированных моделей. Низкая средняя цена от 3200 рублей при высокой точности в 2 мм на 10 метров делает данное устройство одним из интереснейших на рынке. Максимальная дальность работы без приёмника в REDLINER 2V тоже не разочаровывает – 20 м. С мишенью этот показатель увеличивается до 50 метров. Уровень оснащён поворотным основанием, позволяющим точно настраивать положение лучей в помещении. Устройство может работать от обычных батареек формата AA и таких же аккумуляторов, для которых в комплекте предусмотрена зарядка.

Достоинства:

• доступная цена;
• высокая степень устойчивости;
• отличная сборка;
• наличие градусной шкалы;
• высокая точность;
• работа от батарей;
• фирменный кейс.

Недостатки:

• не всегда точно работает;
• небольшой угол самовыравнивания.

2. BOSCH GCL 2-15 Professional + RM 1 Professional (0601066E00)

Одну из интереснейших моделей в комбинированной категории предлагает немецкая компания BOSCH. В GCL 2-15 Professional производитель использовал свои самые иновационные наработки. Погрешность прибора составляет относительно небольшие 3 мм на 10 метров. Максимальная дальность без использования мишени – 15 м.

Комбинированный лазерный уровень GCL 2-15 выпускается в нескольких модификациях. Для обзора мы выбрали младшую. Если же вам нужен комплект побогаче, тогда следует присмотреться к варианту с индексом E02, где среди прочего предусмотрен кейс. Сбоку на нивелире находится переключатель режимов – выключен, включён с блокировкой маятника и включён с разблокированным маятником. Самовыравнивание в последнем случае возможно при угле наклона не более 4 градусов.

Достоинства:

• удобная магнитная подставка;
• превосходная сборка;
• простота использования;
• пылевлагозащита IP54;
• гарантия на три года.

Недостатки:

у некоторых экземпляров линии толстоваты.

3. ADA instruments PROLiner 2V (А00472)

А завершает ТОП лучших лазерных уровней комбинированного типа PROLiner 2V от ADA instruments. Данную модель можно приобрести и в более продвинутых модификациях, что будет актуально только при регулярном выполнении серьёзных строительных задач.

Прибор поставляется в прочном пластиковом кейсе с поролоновыми вставками. Там же находятся лазерные очки, держатель для батареек с четырьмя элементами питания АА, переходник, мишень и документация.

Нивелир проецирует одну горизонтальную и две вертикальных линии (в модификации 4V количество вертикальных увеличено до четырёх штук). PROLiner 2V оснащён поворотным основанием, на котором располагается винт регулировки для тонкой наводки.

Достоинства:

• высокая точность;
• легкая настройка;
• дальность до 70 метров;
• держатель батареек;
• автоматическая блокировка компенсатора при выключении;
• комплект поставки;
• есть возможность работы под углом;
• точная регулировка.

Методы крепления

Лазерные уровни применяют в самых разных условиях. В зависимости от них, подбирается метод крепления. Устройство может располагаться на полу или любой другой плоской поверхности. При этом настройки осуществляются по параметрам расположения прибора.

На крупных стройплощадках, лазерные уровни устанавливаются на штатив. Данный метод позволяет прибору работать стабильно. Даже при касании, ветре, воздействии вибрации, лазер не сдвинется с места.

При работе с металлическими конструкциями, рекомендуется применять магнитный тип лазера. Его корпус оснащен специальными магнитными пластинами. Они позволяют надежно фиксировать лазер на металлической поверхности.

Типы лазерных нивелиров

Лазерные уровни делятся на четыре вида.

1. Линейные. Наиболее востребованный для проведения отделочных работ любой сложности. Излучают видимые линии по вертикали и горизонтали, образующие перекрестье. Могут иметь несколько линий, что позволяет более точно сделать разметку.
2. Точечные. Конструкция более проста, без сложной оптической схемы. Такие лазеры выпускают лучи, которые проецируются в яркие точки на поверхности (линий не видно). Используются для построения осей, разметки каркасов здания, проекций этажей. Незаменимы для строительства крупных объектов.
3. Ротационные. Если в точечный нивелир добавить систему вращения, то точка преобразуется в плоскость. Чем «продвинутее» модель, тем большую функциональность прибор имеет. Может образовывать не только горизонтальные и вертикальные лучи, но даже изгибать их под углом. Относятся к профессиональным моделям, предназначенным для капитального строительства. Для домашнего использования имеют слишком высокую стоимость.
4. Комбинированные. Сочетают в себе возможности всех трёх вышеописанных видов. Идеальные нивелиры для профессионалов.

Видео описание

В видео показано, как можно работать лазерным уровнем марки Bosch Quigo II:

Рейтинг лучший недорогих лазерных уровней можно продолжать, потому что рынок заполонён огромным ассортиментом от большого количества производителей. Наша же задача состояла в том, чтобы показать возможности именно недорогих моделей, которые сегодня популярны среди домашних мастеров

А также акцентировать ваше внимание на тех показателях, которые формируют качество инструмента

Итак, мы с амии разобрались в теме – как правильно использовать лазерный уровень, если стоит задача провести какие-то строительные операции частном доме. Как показывает практика, работать с этим инструментом одно удовольствие. Он сокращает время, делает работу простой, а наносимые на плоскости линии точны.
