Разновидности подрозетников: материалы, конструкция и размеры

Основные правила монтажа подрозетников

Прежде чем произвести монтаж подрозетника, необходимо выбрать место его установки. Но поскольку розетка – источник повышенной опасности, к ее размещению в некоторых помещениях предъявляются специальные требования, прописанные в «Правилах устройства электроустановок» (ПУЭ).

Согласно ПУЭ:

• от электрической розетки до трубы, по которой проходит газ, должно быть расстояние не менее 50 см;
• розетки в ванной комнате можно устанавливать на отдалении не менее 60 см от источника брызг (умывальника, душа, ванны);
• монтаж выключателей рекомендовано производить с той стороны, где располагается дверная ручка, при этом расстояние от устройства до пола должно быть до 100 см;
• нельзя устанавливать розетки в саунах, банях, помещениях, где производится стирка.

Для остальных помещений особых правил не существует. Размещать розетки нужно таким образом, чтобы их использование было удобно всем членам семьи.

Также необходимо руководствоваться требованиями безопасности, и устанавливать устройства с учетом месторасположения электробытовых приборов в доме, чтобы их шнуры доставали до розеток без использования удлинителей.

Вам также может быть интересна информация о нюансах монтажа розетки для стиралки или розетки для электроплиты.

Рекомендуемые места установки розеток и выключателей в комнате с точки зрения практичности и удобства

Установка своими руками

Место для установки

В монтаже подрозетника в бетонную стену нет ничего сложного или требующего специфических навыков, поэтому каждый может осуществить этот процесс самостоятельно, если будет следовать приведенному ниже алгоритму действий:

Первоначально, необходимо подготовить разметку на будущем месторасположении коробки. Существует несколько общепринятых стандартов, определяющих расстояние места установки подрозетника от уровня пола: 30 см. в жилых помещениях; 120 см. над столешницами в кухонных помещениях; 100 см. возле стиральных машин; 90 см. при монтаже выключателей света. При этом, указанные стандарты не являются обязательным правилом, их можно видоизменять в зависимости от индивидуальных потребностей.

После окончательного выбора месторасположения установочной коробки на поверхность стены, разметка наносится при помощи графитного карандаша и линейки.

Высверлить в стене отверстие для подрозетника. Для бетонных поверхностей рекомендуется использовать алмазные коронки для перфораторов или насадки, оснащенные зубцами из победита. Сверло также должно быть алмазным или победитовым, эти разновидности успешно справляются с бурением бетона. При этом, желательно, чтобы провод был не просто отведен в сторону, а каким-либо образом зафиксирован, иначе возникает риск его повреждения во время сверления. Остановиться необходимо только в момент полного погружения коронки вглубь бетона.

Если подрозетник проваливается в подготовленное для него отверстие примерно на полсантиметра, то была достигнута идеальная глубина. В случаях, когда этого не происходит, рекомендуется вручную произвести фиксацию габаритов отверстия, чтобы установочную коробку можно было разместить в нем без труда.

На этом этапе в коробку вводится провод. Для этого в верхней части полученного отверстия любым строительным инструментом необходимо проделать штробу. Для этого, можно использовать перфоратор или электродрель, а если структура бетона отличается мягкостью, то даже обычное зубило или стамеску. Главное требование заключается в том, чтобы провод легко размещался в штробе, при этом, не мешая и не давя на корпус коробки.

В корпусе подрозетника необходимо при помощи острого режущего инструмента проделать дыру под провод. Обычно, разметка уже присутствует, остается только выбрать наиболее подходящий под диаметр провода вариант.

Провод пропускается через проделанное в корпусе отверстие, после чего коробка размещается в стене. На этом этапе необходимо внимательно следить за запасом свободного места, оставшейся глубины должно хватить еще и для раствора, поэтому резерв составляет не менее 0,2-0,3 см.

Если все элементы подошли друг другу по габаритам и коробка спокойно входит в стену, то отверстие в ней необходимо очистить от пыли и различного строительного мусора.

Для изготовления раствора можно использовать строительную или медицинскую разновидность гипса, а также алебастровые смеси

Важно помнить, что подобные растворы твердеют фактически моментально, поэтому уже примерно через 5 минут их будет невозможно использовать, поэтому в данном процессе важна оперативность.

Отверстие в стене дополнительно смачивается водой, на впитывание дается около 2-3 минут, это избавит от необходимости нанесения слоя грунтовки. Далее, используя шпатель, можно начать закладывать гипсовый или алебастровый раствор внутрь

Подрозетник должен быть надежно вставлен в стену, так, чтобы смесь начала вытекать из его отверстий на задней стороне корпуса. После этого, к нему лучше лишний раз не прикасаться, чтобы дать раствору высохнуть, обеспечив максимальную фиксацию.

Дополнительно можно заложить раствор в боковые щели, а также по периметру вокруг подрозетника. Не нужно бояться его попадания на корпус, гипс и алебастр после высыхания легко отделяются от пластика.

Диаметр и глубина

Габариты подрозетника определяются сразу несколькими значимыми параметрами:

1. Внешний диаметр коробки определяется расстоянием, на котором друг от друга находятся самые дальние элементы внешней части корпуса.
2. Внутренний диаметр коробки является аналогичным показателем, только измеряется он внутри корпуса. Он также равен максимальной величине устройства, которое может быть размещено в подрозетнике. Наиболее востребованы коробки со значением внутреннего диаметра равного 60 или 68 мм.
3. Установочная глубина коробки показывает минимальное значение заглубления ниши, которое необходимо для того, чтобы подрозетник можно было вмонтировать в поверхность.
4. Внутренняя глубина коробки определяет максимальное значение заглубления внутри подрозетника, также показывает параметры, необходимые для размещения внутри электротехнического устройства с запасом свободного пространства для проводов. Наиболее востребованы на рынке коробки с глубиной от 40 до 45 мм., но подобрать можно различные модели, параметр, у которых варьируется в рамках 25-80 мм.

Все числовые значения перечисленных параметров зависят исключительно от размеров самого устройства, которое будет размещено в установочной коробке.

https://youtube.com/watch?v=pVIhi29kjs0

Установка коробки в полые стены

Подрозетники, предназначенные для стен из композитных материалов, в частности из гипсокартона, имеют несколько иную конструкцию, чем установочные коробки для бетонных и кирпичных оснований.

Фиксация стакана в стене производится без гипсового раствора, что позволяет выполнить установку подрозетника в гипсокартон намного быстрее и проще.

Для проделывания отверстий лучше воспользоваться коронкой по дереву, поскольку они получаются ровные и аккуратные, что облегчает процесс установки подрозетника

В верхней части стакана находятся четыре винтика, расположенные попарно. Два из них немного выступают наружу и предназначаются для крепления выключателя или розетки.

Два других немного утоплены в корпус подрозетника. На нижней части каждого винтика находится металлическая или пластиковая лапка, которая при прокручивании винта, приходит в движение и фиксирует коробку в гипсокартоне.

Перед тем как вставить стакан в стену, проведите в заранее проделанное отверстие в задней части коробки электропровод

Перед тем как установить подрозетник, сделайте разметку, как было описано выше. Проделать отверстие в гипсокартоне намного легче, чем в бетонной стене. Можно просто вырезать круг ножом или просверлить по контуру сверлом, а затем прорезать его тем же ножом.

Однако при использовании этих способов, получаются не очень ровные края. Кроме того, гипсокартон – материал довольно хрупкий и может сломаться.

Лучше всего выполнять работу при помощи коронки по дереву. После того как отверстие подготовлено, выведите в него провод и вставьте подрозетник таким образом, чтобы винты были расположены горизонтально. Зафиксируйте стакан в гипсокартоне, закрутив по часовой стрелке два утопленных винтика.

Галерея изображений

Фото из

Подготовка подрозетника для гипсокартона

Особенности крепления монтажных стаканов

Правила затягивания стяжных винтов

Форомирование отверстий для ввода проводки

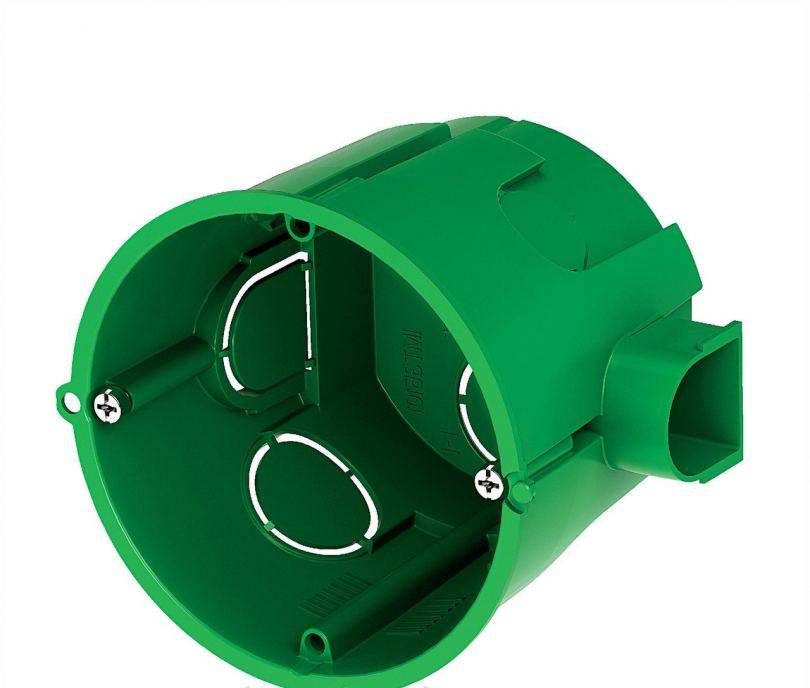

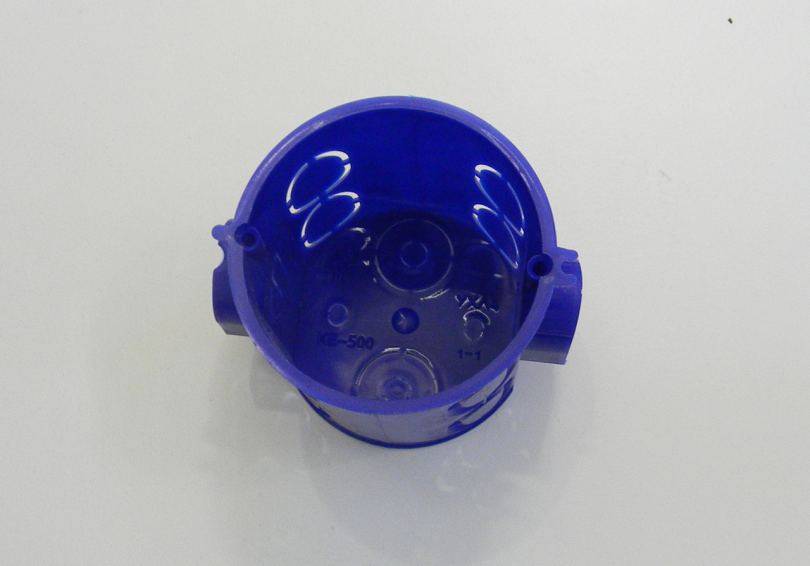

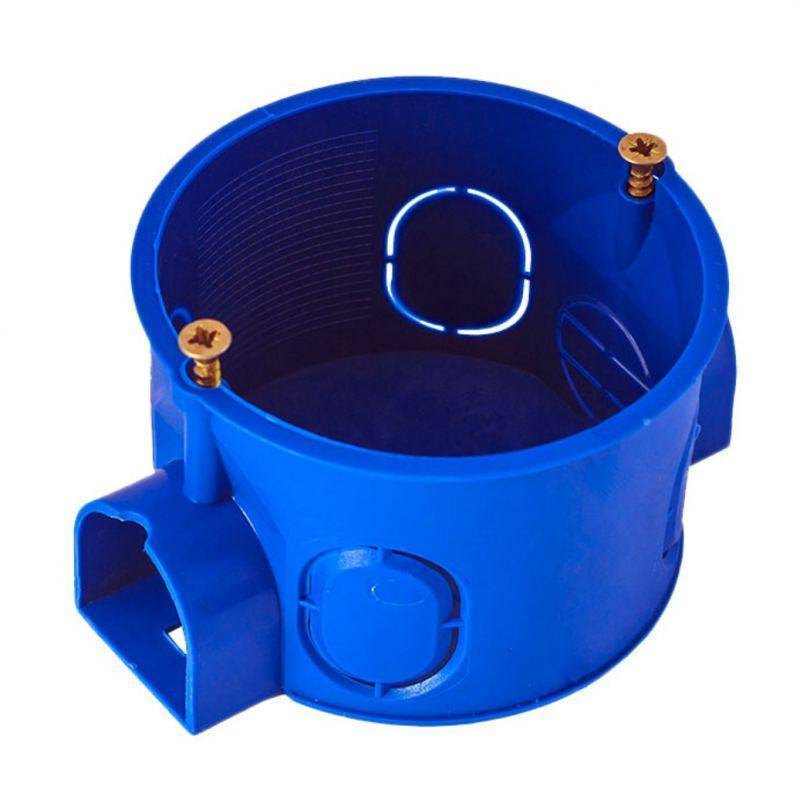

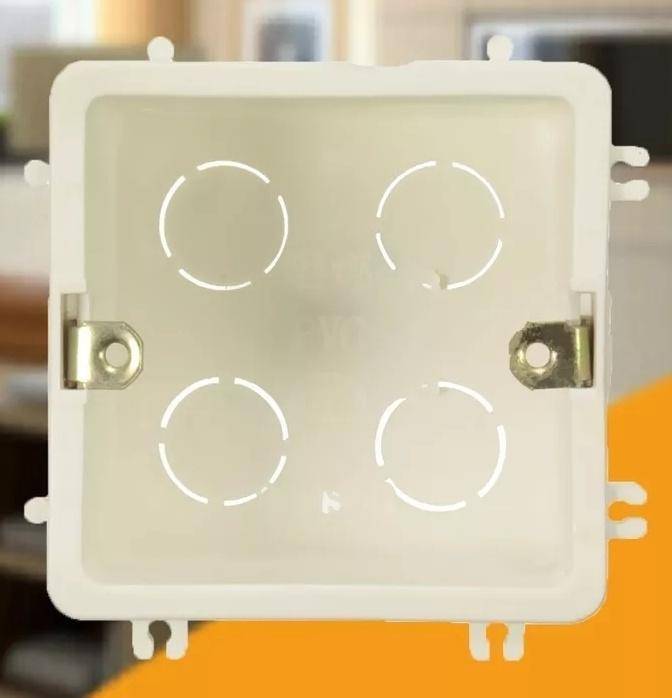

Подрозетник (монтажная коробка)

Существует несколько типовых размеров установочных коробок, но наиболее востребованы и распространены в элетромонтаже стандарты с внутренними диаметрами 60-65мм и глубиной 40-45мм. Максимальный внешний диметр таких подрозетников обычно — 68мм, поэтому отверстия под них, лучше всего выполнять коронкой диаметром 68 или 70мм.

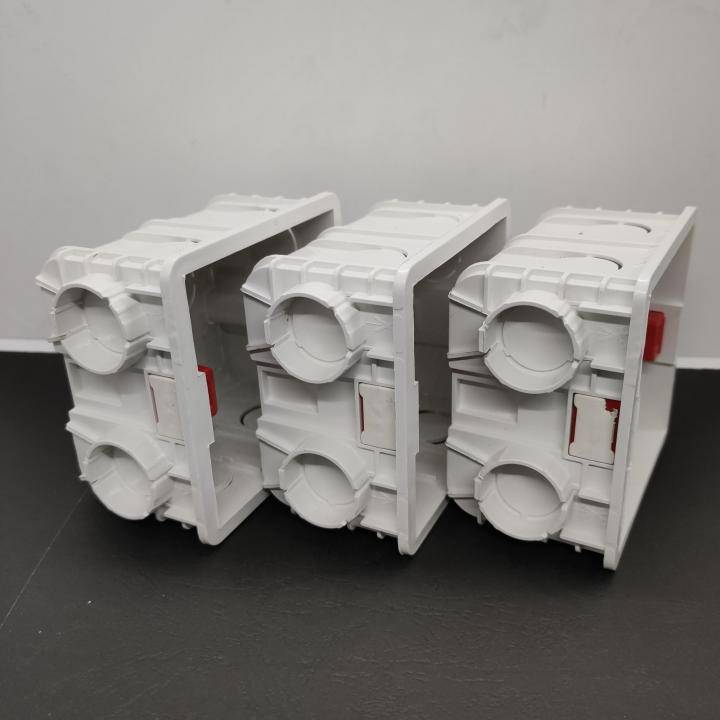

Чаще всего установочные коробки имеют возможность объединяться в блоки из нескольких штук. Блочный вариант позволяет устанавливать рядом, вертикально или горизонтально, сразу несколько механизмов электроустановочных устройств, объединенных одной общей рамкой. При этоммежосевое расстояние у соединяемых между собой подрозетников равно 71мм, что полностью совпадает со стандартными размерами межосевого расстояния электроустановочных устройств, при монтаже в одной рамке. Поэтому расстояние между отверстиями, сделанных для блока подрозетников, должно быть 71мм. В зависимости от типа розеток и производителей, элементы конструкции для сборки подрозетников в блоки, бывают двух типов:

В одном случае, соединительные тоннели являются несъемной частью подрозетника и присутствуют на каждом изделии. При этом, всегда имеется возможность объединить коробки в блоки, если есть в этом необходимость. Небольшое неудобство таких подрозетников состоит в необходимости механического удаления незадействованных соединительных элементов, т.к. они могут мешать установке коробки или блока в посадочное место.

При другом варианте конструкции, соединительные элементы приобретаются отдельно, что удобно при монтаже например одинарного подрозетника, но требует тщательного расчета количества соединителей. Через соединители, удобно прокладывать провода внутри всего блока, сделать это можно уже после монтажа подрозетника, например для подключения розеток последовательно — «шлейфом».

Фиксация в посадочном месте монтажной коробки для сплошных стен, чаще всего выполняется с помощью гипсовых смесей таких как алебастр. Отверстие предварительно смачивается, затем наносится раствор алебастра, только после этого, предварительно выведя провода через подрозетник, устанавливаем его по уровню так, чтобы он был вровень со стеной – не выпирал и не торчал из нее и затем убрать излишки смеси. После высыхания, можно продолжать следующие этапы.

Установка подрозетников для полых стен, осуществляется с помощью специальных крепежных элементов – зажимов, расположенных по бокам. Для этого коробка помещается в монтажное отверстие, и закручиваются крепежные винты, при это зажимы упираются со внутренней стороны основания, тем самым жестко фиксируя подрозетник.

Для закрепления механизмов розеток, выключателей и т.п. в установочной коробке, предусмотрены специальные гнезда, в которые вкручиваются шурупы. Многие производители сразу комплектуют свои подрозетники такими шурупами.

Диаметр подрозетника, его размеры, особенности установки

Если в квартире, доме выполняется ремонт, то часто приходится устанавливать новые розетки, менять выключатели и даже электропроводку. В случае со стенами из бетона, кирпича сделать это бывает непросто

Важно правильно определить диаметр подрозетника, его размер, подобрать необходимые инструменты

Среди того, что может потребоваться — специальная коронка для обработки бетонной поверхности. Такое оборудование подходит для сверления также и кирпичных стен, бетона с дополнительным армированием, камня, натурального и искусственного. Качественная коронка проникает в структуру материала на внушительное расстояние — до полутора метров.

Важно! От типовых сверл, предназначенных для обработки металла, древесины, лучше отказаться. Они не подходят, так как в подобных условиях быстро приходят в негодность

Определяем диаметр

Если устанавливается тройная розетка в один подрозетник, важно правильно определить диаметр. Данные показатели обуславливаются размером, который имеет коронка, а также другими факторами:

• Конструкция оборудования — диаметр, который имеет подрозетник, и его размеры. Зная данные характеристики, можно смело отправляться за покупкой нужной коронки;
• Чтобы не ошибиться, желательно проверить, для каких подрозетников подходит определенная коронка;
• Если речь идет о стандартных подрозетниках по бетону, то их размеры могут варьироваться, однако диаметр составляет 68 миллиметров. Все современные розетки, другое подобное оборудование соответствуют именно им. Таким образом, для сверления можно смело выбирать 68-миллиметровые коронки;
• Оборудование с диаметром 70-75 миллиметров используются значительно реже.

С чего начать

Перед тем, как приступить к работе, следует собрать коронку, сделав это внимательно и тщательно — сначала фиксируется само сверло, при помощи болтов, затем — резьбовая чаша. Среди основных требований к сборке — плотность, отсутствие несостыковок. Пренебрежение этими рекомендациями может привести к деформации чаши или даже сверлильного элемента. В худшем случае, человек, выполняющий работу, может получить серьезную травму.

Затем можно приступать к процессу сверления с использованием перфоратора. Альтернативой перфоратору может стать дрель ударного типа. Обычная дрель не подойдет. Предварительно следует нанести разметку, по которой будет удобно ориентироваться. Кроме того, для каждого из элементов оборудования есть соответствующие правила по установке. Вот ряд стандартов, которых в своей работе стараются придерживаться современные специалисты:

• В жилых помещениях — порядка 30 см от пола. Речь идет о евростандарте, и глубина подрозетника рассчитывается в соответствии с ним
• Кухня — порядка 100 см от столешницы
• Ванная комната со стиральной машиной — около метра от поверхности бытовой техники
• Выключатели проходного типа — около 90 см от линии пола.

Важно! Приведенные стандарты не являются строгими правилами. Речь идет о рекомендациях

Коррекция размера отверстия

Бывает так, что диаметр подрозетника для бетона совпадает с аналогичными показателями коронки идеально. В случае с глубиной могут быть отмечены несовпадения. Однако это легко исправить. Все, что нужно сделать — скорректировать глубину таким образом, чтобы подрозетник слегка проваливался в отверстие — не слишком сильно, буквально на несколько миллиметров. Запас нужен для того, чтобы в отверстие можно было поместить не только само оборудование, но и алебастр, другой фиксирующий раствор.

После фиксации подрозетника аккуратно обрезается его выступающий участок — таким образом, элемент будет утоплен на нужную глубину и окажется на одном уровне с бетонной, кирпичной стеной. Конструкция будет выглядеть аккуратно Для подключения к подрозетнику провода выполняется штроба — она должна располагаться вверху. Сделать ее легко при помощи перфоратора или даже обычной стамески — зависит от особенностей материала, из которого выполнена стена

Важно, чтобы провод располагался аккуратно Подрозетник переворачивается, на нем нужно найти прорезь, в которую будет помещен провод. Оптимальный вариант — фиксация провода сзади. Таким образом, будет гораздо проще установить оборудование Провод вставляется в подрозетник и в таком виде помещается в подготовленное ранее отверстие.

Таким образом, будет гораздо проще установить оборудование Провод вставляется в подрозетник и в таком виде помещается в подготовленное ранее отверстие.

Важно! В отверстии должен быть предусмотрен запас, о котором говорилось выше. Вас могут заинтересовать:. Вас могут заинтересовать:

Вас могут заинтересовать:

prokommunikacii.ru

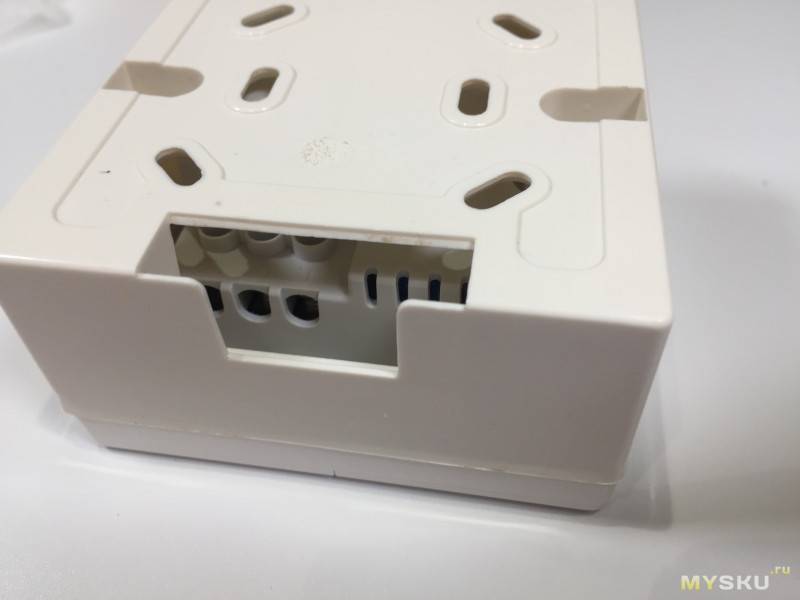

Подрозетники для деревянных домов

В деревянных домах в большинстве случаев используется электропроводка открытого типа, поэтому вместе с ней устанавливаются наружные розетки и выключатели, не требующие выполнения дополнительных работ и расходования материалов. Однако на некоторых объектах, например, сборно-щитовой конструкции, проводка может быть спрятана внутрь массива, и тогда обязательно понадобится специальный подрозетник для деревянных стен.

Довольно часто вся домашняя проводка укладывается в трубы. Предпочтение отдается металлу или гофре. Подобная прокладка может выполняться как открытым, так и скрытым способом.

Требования по обеспечению пожарной безопасности определяют, какие монтажные коробки следует использовать в деревянных строениях. Прежде всего, это железный подрозетник и другие аналогичные изделия из негорючих материалов. Использование таких элементов существенно уменьшает риск возникновения пожара по причине возгорания проводки.

Установка металлических подрозетников осуществляется по обычной схеме, предусмотренной для стандартных монтажных коробок. С учетом мягкой структуры древесины, эта процедура значительно облегчается и упрощается. Для этих целей применяется коронка для подрозетников по дереву, с помощью которых отверстия под коробки сверлятся с минимальными трудозатратами.

Существует более сложный вариант монтажа, при котором в древесину предварительно устанавливается специальный металлический стакан. Далее в него устанавливается подрозетник, изготовленный из любого материала. Пожарная безопасность в этом случае также обеспечивается на должном уровне, но данный способ считается более трудозатратным и экономически невыгодным.

Как установить подрозетник в стену?

Любой монтаж всегда начинается с разметки, поэтому перед тем, как установить подрозетник в стену, нужно правильно разметить его местоположение. Отмеряем нужное расстояние от пола: розетки обычно ставят на высоте 30-40см, выключатели – 90-100см, хотя бывают и исключения. Чертим карандашом крестик и начинаем сверлить.

Как сделать отверстие для подрозетника в гипсокартоне?

Если планируется установить подрозетник на стену из гипсокартона, то берем корончатую пилу диаметром 68 мм и сверлим отверстие. Затем вставляем подрозетник в стену и закрепляем. Для этого закручиваем саморезы, а они в свою очередь прижимают подрозетник к листу гипсокартона с помощью лапок. Иногда в получившемся отверстии снимают фаску, чтобы немного заглубить подрозетник. Если этого не сделать, то розетка может встать к стене не вплотную.

Как сделать отверстие для подрозетника в стену из гипсолита, кирпича и бетона?

Для сверления отверстия в полнотелой кирпичной или гипсолитовой стене, нужна специальная коронка по бетону. Она вставляется в перфоратор и производится сверление. В этом случае желательно использовать совмещенный режим долбления и сверления. Высверлить отверстие в стене из гипсолита или кирпича можно с помощью простейшего перфоратора.

Технология сверления отверстия для подрозетника в бетонной стене выполняется также как и в гипсолит или кирпич. Однако для этого понадобится перфоратор по-мощнее.

Что делать, если нет коронки?

Как установить подрозетник в стену без этой коронки? Очень просто! Обводим подрозетник карандашом и начинаем делать отверстия по контуру с помощью перфоратора. Затем вставляем в перфоратор пику или лопатку и начинаем соединять отверстия. Таким образом, выдалбливается нужное нам углубление. Берем подрозетник и примеряем: он должен быть вровень со стеной или может быть немного утоплен. Если выпирает – нужно еще поддолбить. Когда углубление готово, прикручиваем подрозетник к стене с помощью дюбеля и самореза.

Не трудно вырезать отверстие для подрозетника и в гипсокартоне без специальных устройств. Для этого по размеченной окружности делаются небольшим сверлом дырки, и затем с помощью пилки от ножовки по металлу выпиливается отверстие.

Как завести провод в подрозетник?

Перед тем как установить подрозетник в стену, необходимо в нем самом сделать отверстие для провода. Отверстия уже намечены на корпусе подрозетника, поэтому нужно просто вырезать лишнее ножом или аккуратно выломать. Вырезать нужно с той стороны, с которой будет заходить провод. Дальше все просто: заводим провод так, чтобы он выставлялся на 15-20 см.

Чем замазать подрозетник в стене?

Отверстие, которое выдалбливается в стене всегда немного больше, чем сам подрозетник. Поэтому после установки, вокруг него нужно замазать. Кроме того для фиксации подрозетника в углублении также потребуется что-то. Для этого подойдет любая сухая смесь на гипсовой основе. Я предпочитаю пользоваться алебастром по ряду причин. Во многих строймагазинах она продается в небольших фасовках — 1-3 кг. Стоит 20 — 40 рублей. Ничто по сегодняшним меркам. Полное время застывания приблизительно десять — двадцать минут, что позволяет в скором времени использовать розетку или выключатель.

Как ровно поставить подрозетники?

Техника фиксации подрозетника в углублении с помощью алебастры очень простая. Подготовив смесь воды и алебастры, наносим ее внутрь углубления, а затем надо вдавить подрозетник туда же. Далее при помощи уровня, правила или металлического уголка выравниваем плоскость подрозетника с плоскостью стены.

Полые стены: особенности монтажа подрозетников

Монтаж подрозетников в конструкцию стен полого типа имеет свою специфику. Необходимо использовать соответствующий крепеж. Подойдут зажимы, которые фиксируются в боковых частях. Работу можно поделить на несколько этапов:

• Коробка устанавливается в отверстие, подготовленное для установки
• Крепеж фиксируется, закручивается — зажимы должны основательно и прочно фиксировать элемент
• Розетки, их механизмы должным образом закрепляются в конструкции коробки. Для этого в ней есть специальные участки — гнезда. Именно в них фиксируются шурупы.

Важно! Для удобства проведения работ, экономии времени, рекомендуется приобретать специальные подрозетники, в конструкции которых уже предусмотрены необходимые шурупы

С чего начать

Перед тем, как приступить к работе, следует собрать коронку, сделав это внимательно и тщательно — сначала фиксируется само сверло, при помощи болтов, затем — резьбовая чаша. Среди основных требований к сборке — плотность, отсутствие несостыковок. Пренебрежение этими рекомендациями может привести к деформации чаши или даже сверлильного элемента. В худшем случае, человек, выполняющий работу, может получить серьезную травму.

Затем можно приступать к процессу сверления с использованием перфоратора. Альтернативой перфоратору может стать дрель ударного типа. Обычная дрель не подойдет. Предварительно следует нанести разметку, по которой будет удобно ориентироваться. Кроме того, для каждого из элементов оборудования есть соответствующие правила по установке. Вот ряд стандартов, которых в своей работе стараются придерживаться современные специалисты:

• В жилых помещениях — порядка 30 см от пола. Речь идет о евростандарте, и глубина подрозетника рассчитывается в соответствии с ним
• Кухня — порядка 100 см от столешницы
• Ванная комната со стиральной машиной — около метра от поверхности бытовой техники
• Выключатели проходного типа — около 90 см от линии пола.

Важно! Приведенные стандарты не являются строгими правилами. Речь идет о рекомендациях

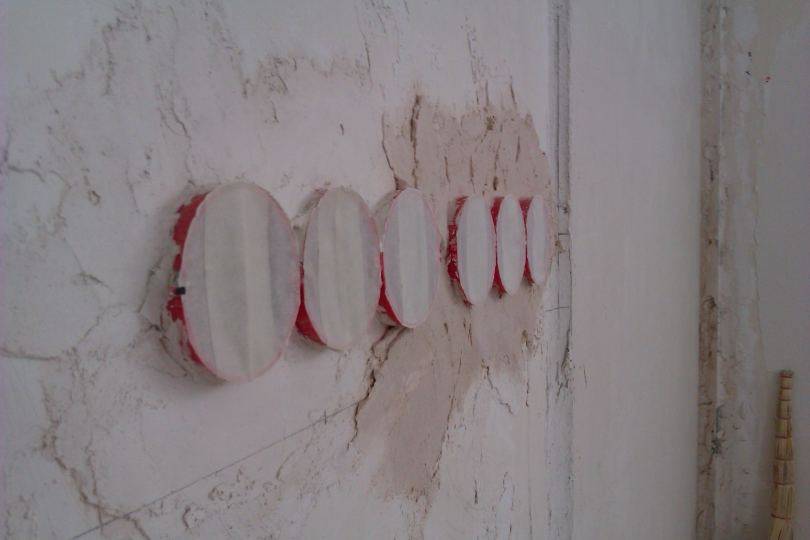

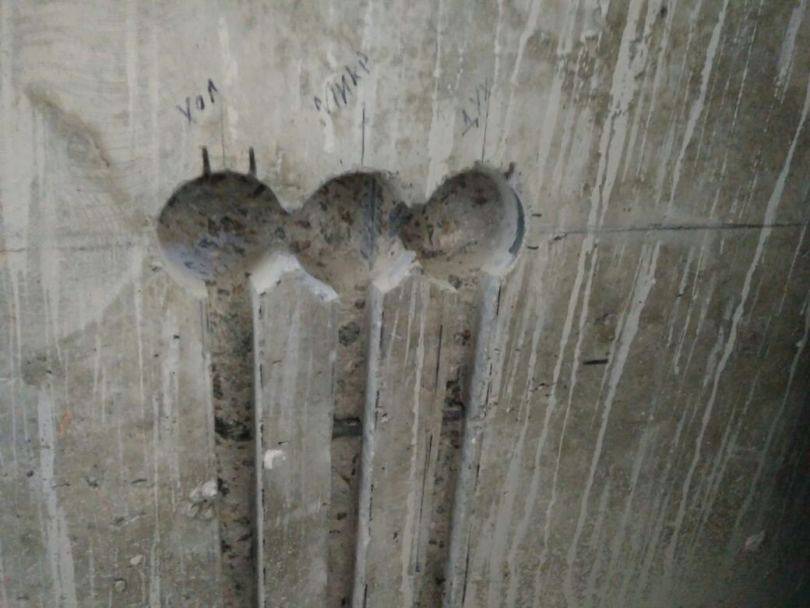

Сдвоенный подрозетник для бетонных стен

Установка в гипсокартонную стену

Установка подрозетника в гипсокартонную стену осуществляется аналогичным способом, но фиксация осуществляется без применения гипсового раствора. Вырезание отверстие для установки коробки, осуществляется коронкой соответствующего размера. Подрозетник должен быть куплен специальный, для монтажа в гипсокартон. У него есть специальный буртик, что бы он не провалился в отверстие в гипсокартоне, и специальные элементы крепежа. Подрозетник устанавливается в отверстие, и с помощью отвертки производится равномерное затягивание болтов, которые осуществляют фиксацию коробки.

Если необходимо установить несколько подрозетников, то сверлится необходимое количество отверстий расположенных на одной горизонтально линии, при этом каждое отверстие должно быть расположено на равном расстоянии друг от друга.

Обычно, стандартный диаметр для этого вида деталей составляет 60 мм, но могут встречаться и модели с окружностью 68 мм.

Чтобы установить монтажные коробки меньшего размера и при отсутствии необходимой коронки, возможно, потребуется сделать отверстие острым ножом. Не все комплекты коронных насадок имеют инструмент такого диаметра. В этом случае делает разметка маркером и по кругу вырезается отверстие для подрозетника

Коробки под розетки для гипсокартона устанавливать следует осторожно, чтобы не повредить лист материала. Затягивание винтов крепления, также должно осуществляться с осторожностью

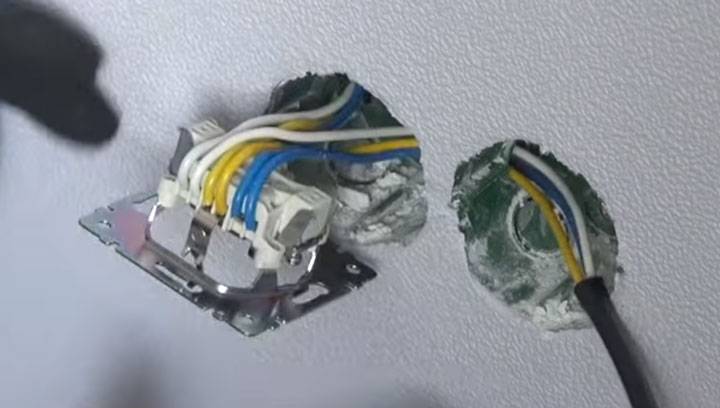

Подключение розеток шлейфом

Основной нюанс, который вызывает жаркие споры у электриков – можно ли подключать розетку шлейфом? И в этом вопросе многие разделились на 3 лагеря:

категорически нельзя

можно в отдельных случаях

можно всегда, если позволяет конструкция розетки

У большинства современных розеток, всегда имеются по две клеммы на каждый провод: фаза-ноль-земля. Итого 6 контактов.

Предполагается, что в проходном подрозетнике все шесть концов проводов (3 приходящих+3 отходящих) можно спокойно завести в клеммы, зажать и быть уверенным, что все сделано правильно.

То есть, фазные и нейтральные рабочие проводники подключаются шлейфом без проблем, а вот для заземляющего, как считают приверженцы категорического запрета, это недопустимо.

Для него необходимо делать именно ответвление. Более того, желательно выполнить его безвинтовым способом, чтобы не приходилось в дальнейшем обслуживать (подтягивать). А это значит – гильзование опрессовкой, либо пайка или сварка.

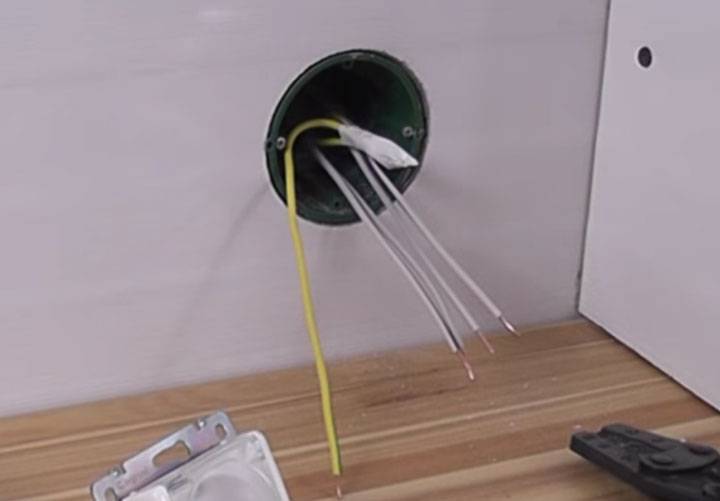

Проще и удобнее всего это проделать методом опрессовки. Складываете итоговое сечение трех жил, которые будут соединяться опрессовкой и подбираете соответствующую гильзу.

Например, у вас кабель питания 3*2,5мм2. Приходящая жила 2,5мм2+ответвление на розетку 2,5мм2+отходящая жила кабеля на соседнюю розетку 2,5мм2. Итого теоретически – 7,5мм2.

Ввиду того, что фактическое сечение жил не всегда соответствует заявленному, да и прослабление контактов здесь не допустимо, подбирайте гильзу немного меньшего сечения чем расчетное – ГМЛ-6.

Заводите жилку в гильзу и обжимаете пресс клещами.

Лишнюю длину гильзы всегда откусывайте, чтобы не занимала свободное пространство в подрозетнике.

Получившееся в итоге соединение, лучше всего защитить термоусаживаемой трубкой.

Хотя конечно никто не запрещает и наложить несколько слоев качественной изоленты.

Особенно если у вас мощный термофен, без плавной регулировки температуры. С таким аппаратом можно ненароком и поплавить отдельные части подрозетника.

Питание на нижнюю, приходит с верхней. Если произойдет обрыв или нарушение заземляющего контакта в самой первой из них, то автоматически ”земля” исчезнет и на остальных.
Что категорически недопустимо.

Однако многие электрики уверены, что запрет на такое шлейфование относится только к розеткам, находящимся в разных блоках, на удалении друг от друга. И это правило никоим образом не касается двойных розеток, расположенных в одном блоке, объединенных единой рамкой.

То есть фактически, такой блок представляет из себя некий разъем, имеющий единый корпус. А значит, его можно рассматривать как единое электроустановочное изделие.

Подобным образом изготовлено большинство двойников-тройников и даже удлинителей.

Вы не сможете разобрать единое изделие, не отключив вилки из соседних разъемов. А раз вы эти вилки отключили, то и разрыв заземляющего проводника в самой первой точке ни на что не повлияет.

А вот если розеточные блоки располагаются вдали друг от друга, и не имеют общего корпуса, то соединять их шлейфом категорически нельзя.

Ну и третьи трактователи пункта правил ПУЭ 1.7.144 резонного замечают, что в самом ПУЭ, ничего не сказано о запрете ”шлейфов”. Там даже такого понятия для розеток нет.

Там говорится, что «Pe» проводник должен быть электрически неразрывным (суть именно в этом слове – электрически). И что нельзя включать токопроводящие элементы устройства последовательно в цепь заземляющего проводника.

Ни того, ни другого в шлейфе нет. В большинстве таких розеток под одну клемму, сразу зажимаются оба проводника. Причем допустимым способом (винтовым или пружинным).

Вот если бы в розетке вход земли был с одной стороны, а выход с другой (из-под другого независимого контакта), тогда да – нельзя! Более того, ПУЭ не рассматривает контакты розетки как открытые проводящие части, поэтому п.1.7.144 здесь даже не причем.

Даже если вы будете вынуждены произвести демонтаж одной из зашлейфованных розеток таким способом, то кроме защитного провода, вы по любому разорвете фазный и нулевой проводники.

Какое из этих мнений верно и как монтировать вам?

Если вы делаете, что называется для себя и “на века”, чтобы не заглядывать в подрозетник десятки лет, то ставьте гильзу и выполняйте ответвление, а не шлейф.

Ну а если вы твердо убеждены, что шлейф вовсе не является нарушением, и не зря производители розеток изначально заложили возможность такого подключения в своих изделиях, то у себя дома вы вольны поступать так, как сторонники второго и третьего способов.

В конце концов, это ваш собственный дом, и никто не вправе вам запрещать поступать так, а не иначе.

Использование накладок на бревно

При выполнении электромонтажных работ в деревянных домах могут возникнуть определенные трудности, преимущественно из-за бревенчатых стен. Они имеют округлую поверхность, а какая-либо ровная базовая плоскость вообще отсутствует.

Современные производители нашли выход из подобных ситуаций, за счет использования специальных накладок, устанавливаемых на поверхности бревна.

Данная конструкция обладает несомненными преимуществами и пользуется широкой популярностью у электротехников:

• Все изделия этого типа выпускаются сериями, предназначенными для бревен с основными диаметрами 180, 200, 220, 240, 260, 280, 300 и 320 миллиметров. Благодаря широкой размерной линейке создается идеальное сопряжение конструкций практически во всех случаях монтажа.
• Накладки заранее оборудованы всеми необходимыми отверстиями для крепежа и технологических операций по дереву. Шляпки саморезов в дальнейшем полностью скрываются под установочным изделием.
• Благодаря красивым материалам, имитирующим натуральную древесину, накладки часто используются в качестве дополнительных декоративных элементов.
• Накладки изготавливаются из ясеня, обеспечивающего прочность и долговечность изделий в процессе эксплуатации.

Установка в гипсокартон

Установка подрозетника в гипсокартон

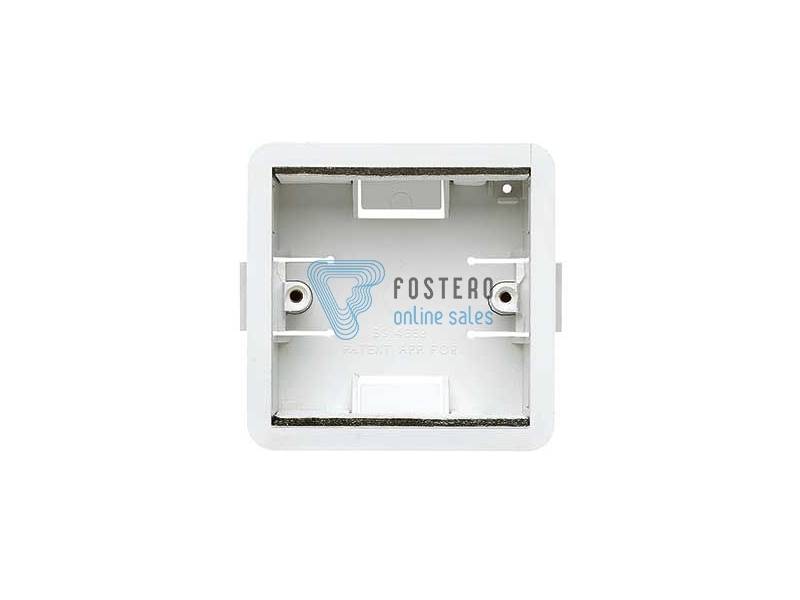

Для гипсокартонных поверхностей используется стандартный тип деталей диаметром 68 мм и глубиной 45 мм. Если позволяет толщина перегородок, устанавливаются элементы глубиной 60-62 мм. Конструкции заменяют распределительный короб, исключают излишнюю нагрузку на тонкий материал.

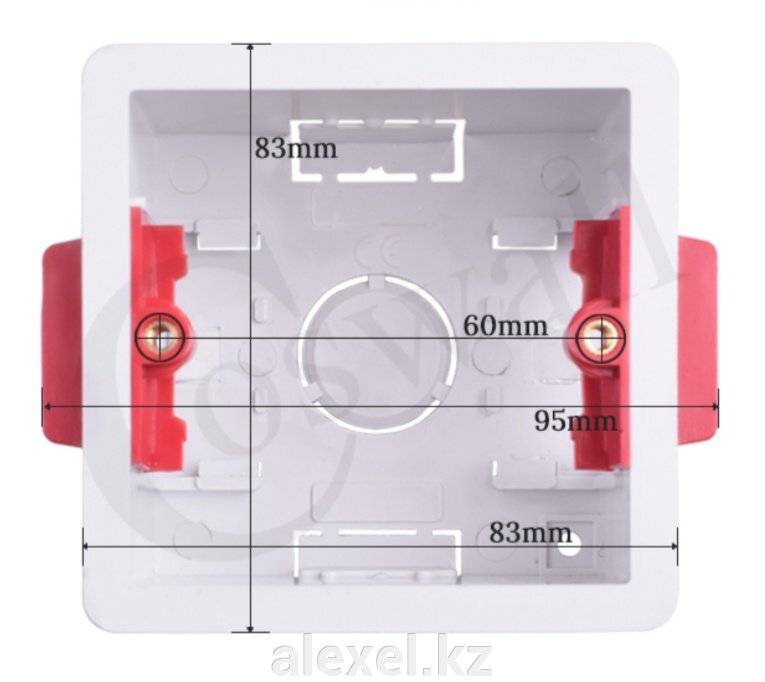

Пластиковый подрозетник должен иметь 4 винта с расстоянием 83 мм между каждыми. Пара используется для крепления рабочих деталей розетки. Вторая пара – для фиксации изделий на гипсокартон.

При установке листов без звукоизоляции

Монтажные работы осуществляются по следующему алгоритму:

1. Производится разметка с учетом расположения профилей каркаса ГКЛ. Высота розетки от пола – 30 см, высота выключателя – 90 см.
2. При необходимости монтажа блока от центральной части первого «подстаканника» отступается 71 мм и отмечается центр второго.
3. Проделываются посадочные ниши дрелью или шуруповертом с коронкой 67 мм в диаметре.
4. Удаляются боковые заглушки. С первого подрозетника снимается одна, со второго – две, с третьего – одна.
5. Конструкция объединяется посредством установки переходника в посадочную нишу. Элемент защелкивается.

6. Для монтажа подрозетников удаляются перегородки между отверстиями, пластиковая заглушка канцелярским ножом или пилкой.

7. Детали заводятся в ниши по диагонали – так крепежные лапки не сломаются.
8. Кабель питания протягивается через отверстие заглушки, а потом вставляется блок.
9. Фиксаторы закручиваются отверткой.
10. Симметричность мультибокса проверяется уровнем.

При наличии звукоизолирующего слоя

Устанавливать подрозетники нужно исключительно на собственные технологические лапки:

1. Просверливаются ниши в ГКЛ по горизонтальной разметке.
2. Ослабляются распоры гипсокартона.
3. Проламываются отверстия в подрозетнике для заводки кабелей питания.
4. Коробку ставят в готовую нишу.
5. Закручивают распорные винты.
6. Подрезается конец провода на 15 см.

С целью предотвращения выпадения подрозетника можно организовать для него индивидуальный короб из полос ГКЛ 10х10 см.

Бетонная стена

Сейчас подрозетники делаются настолько массово, что их можно найти не только в магазинах электроники, но даже на обычном рынке. Потому много думать о том, где купить подрозетников не приходиться – лучше всего пойти в строительный супермаркет, или магазин электроники.

Однако при покупке нужно обращать не только на размер с конструкцией, но и на материал, для которого предназначен тот или иной подрозетник.

Наткнувшись на подрозетник без внешних вариантов крепления, вы можете удивиться, но такие модели созданы для твердых стен, монтаж в которые проводится при помощи специального раствора – чаще всего гипсового, или самой обычной монтажной пены, тут больше дело вкуса.

Такие подрозетники немного плотнее аналогов. Форма та же, что и раньше – обычный пластиковый стакан с отверстиями в основании для прохождения силовых элементов. При этом размеры подрозетника могут меняться, как в диаметр, так и в глубину.

Снаружи, на основании поверхность неровная – для лучшего соединения с раствором, ведь, как уже говорилось, другие варианты крепления отсутствуют.

Рейтинг лучших подрозетников для гипсокартона

С3Е2 для полых стен

Отличное изделие по доступной цене, которое продается во многих строительных магазинах. Изготовлено из прочных материалов, которые показывают высокую устойчивость к различным воздействиям. Срок работы – 240 месяцев.

подрозетник С3Е2 для полых стен

Достоинства:

• Небольшая цена;
• Качественный пластик;
• Долговечность.

Недостатки:

GUSI С3Е3 Нг

Качественный короб, выполненный из негорючих материалов. Отличается приятным цветом, а также хорошей степенью защищенности. Кабель-канал человеку придется выпиливать самостоятельно.

Средняя цена – 25 рублей.

подрозетник GUSI С3Е3 Нг

Достоинства:

• Универсальность;
• Оптимальные размеры;
• Небольшая цена.

Недостатки:

Schneider Electric D65

Надежная модель европейского производства, которая подойдет для гипсокартонных стен. Корпус изготовлен из качественного пластика, который не портится от длительного воздействия. Для удобства есть отверстия для проводки.

подрозетник Schneider Electric D6

Достоинства:

• Фирменный производитель;
• Небольшая цена;
• Есть специальные отверстия.

Недостатки:

Gusi Electric С3E3

Более дорогой вариант, который обеспечит человека надежностью и прочностью на весь период эксплуатации. Корпус изготовлен из полипропилена. Способ монтажа – скрытный.

Средняя цена – 42 рубля.

подрозетник Gusi Electric С3E3

Достоинства:

• Качественный материал;
• Отверстия для проводки;
• Хорошая фиксация.

Недостатки:
