Особенности двухскатной конструкции
Существует несколько способов монтажа двухскатных навесов для дома. Наиболее распространённые – это сборка из двух прямоугольных элементов и ригелей и из отдельных треугольных стропильных частей.
Использование прямоугольных элементов
Эти части козырька выполняют из бруса небольшого сечения или доски достаточно толщины. Они объединяются в готовом каркасе посредством коньковой доски. Для установки необходимого наклона, на коньковой доске делается соответствующий запил. Для повышения жёсткости прямоугольные элементы укрепляются между собой отдельными распорными брусками – ригелями.
После этого на основу крепится обрешётка и, если в качестве материала для обшивки, будет использоваться мягкая черепица, обрешётка должна быть сплошная. Как правило, для данных целей используют влагостойкую фанеру.

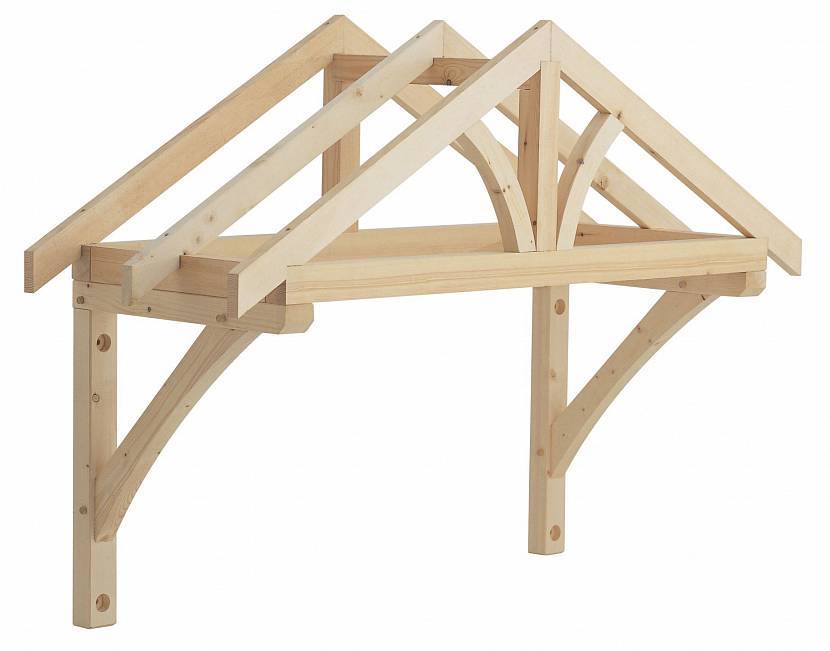

Двухскатный козырёк, полностью выполненный из дереваИсточник blogspot.com
Поимо этого, собираются и дополнительные треугольные упоры, которые будут передавать основную нагрузку от конструкции на стену. Их можно заменить на опорные стойки. Для облегчения сборки, все работы проводят на земле и после завершения, выполняют монтаж каркаса на стену до его обшивки материалом для кровли.
Применение стропильных конструкций по отдельности
Данный принцип используется не только при сооружении козырьков, но и любой двухскатной крыши. Также понадобится сборка прямоугольной рамы. Однако она будет всего одна, и лежать в горизонтальной плоскости. Посередине рамы устанавливается дополнительная балка, на которую монтируются стойки.
Верх этих стоек соединяется при помощи конькового бруса. Треугольные стропила ложатся на раму и упираются в конёк каркаса. В итоге получается небольшая копия классической стропильной системы. Для улучшения внешнего вида и повышения надёжности крепления вертикальных стоек к ним крепятся укосы. Все работы, как и в первом варианте, лучше производить на земле, поскольку добиться ровного соединения каркаса, при работе на высоте, вряд ли получится.
Одно из решений для двухскатного каркаса с использованием отдельных стропилИсточник kingfisher.com
Преимущества металлического каркаса
Приведённые выше способы относились к каркасам, выполняемым из древесины. Намного упрощает все работы, использование в качестве материала изготовления профилированных металлических труб. Их несущая способность намного выше, чем у дерева и соединение при помощи сварки также, очень надёжно.
Высокая прочность материала позволяет уменьшить количество как несущих, так и усиливающих элементов. Это в свою очередь положительно сказывается на общем весе конструкции. Создание каркаса из труб квадратного профиля заключается в изготовлении двух треугольников и соединении их перемычками. Чтобы избежать провисания материала для кровли, на каркас навариваются дополнительные металлические полосы, что повышает жёсткость конструкции.
Видео описание
Готовые проекты кованых козырьков в этом видеоролике:
Особенности конструкции в виде арки
Козырьки такой геометрии, также достаточно популярны и распространены. Их изготовление не представляет особой сложности. Оптимальным материалом также служит профилированная металлическая труба. С помощью специального приспособления, из неё гнётся несколько идентичных арок.

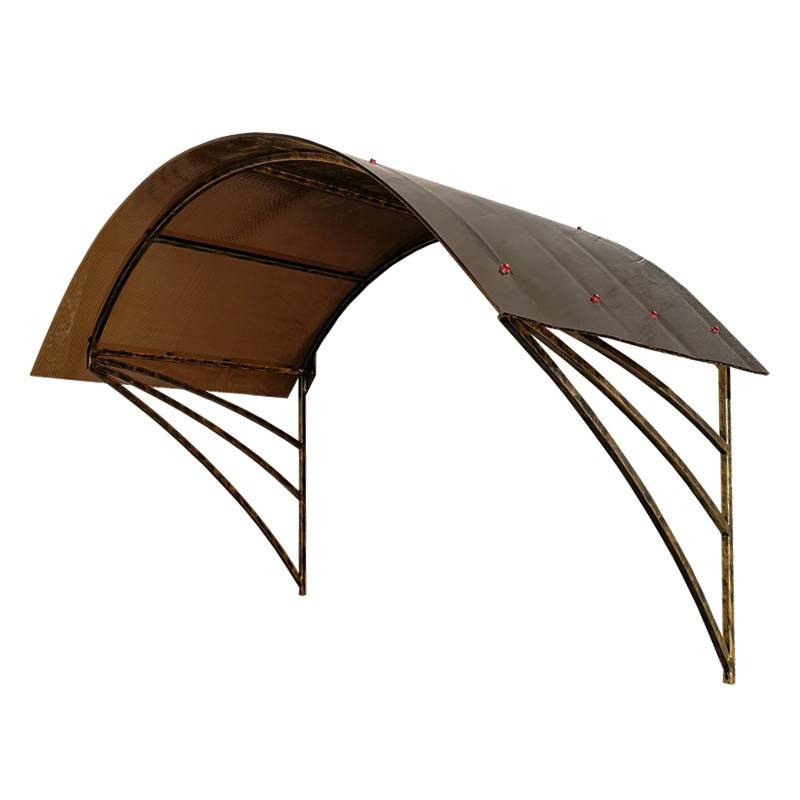

Очень простое арочное решение для козырькаИсточник insales.ru
Они собираются в единую конструкцию посредством приваривания перемычек. Последняя арка, как и первая, дополнительно соединяется перемычкой в горизонтальной плоскости. На первой арке к ней крепятся упоры или кронштейны, которые будут компенсировать нагрузку.
Видео описание
В этом видео ещё несколько примеров конструкций козырька над крыльцом:
В заключении стоит отметить, что конструирование козырька для дома «на месте», не единственный вариант. Существует масса компаний, предлагающих уже готовые решения, их транспортировку и монтаж. Также, в такой компании можно заказать изготовление козырька по собственным эскизам.
Особенности конструкции односкатного типа
Конструкция козырька с одним скатом, является наиболее простой для реализации. В свою очередь, она может быть прямой или с определённым наклоном. Прямые козырьки большая редкость из-за низкой функциональности и в основном встречаются в южных регионах.
Односкатные навесы с наклоном более распространены. В основу их конструкции положен прямоугольный треугольник. Сторона каркаса с прямым углом крепится к стене здания. Желаемый угол наклона козырька регулируется длиной сторон треугольника.
Простой вариант односкатной конструкции выполняется из трёх одинаковых треугольников. Они изготавливаются из профилированной трубы путём сварки. В трубах, примыкающих к стене здания, сверлятся отверстия под крепёж. Соединение элементов каркаса происходит за счёт обрешётки под кровлю.
В сложных изделиях, части каркаса соединяются посредством поперечин. Их выполняют из дерева, квадратной трубы более мелкого сечения, металлических полосок или уголков. Такие решения наиболее надёжны и отлично подходят под любой материал для обшивки кровли.

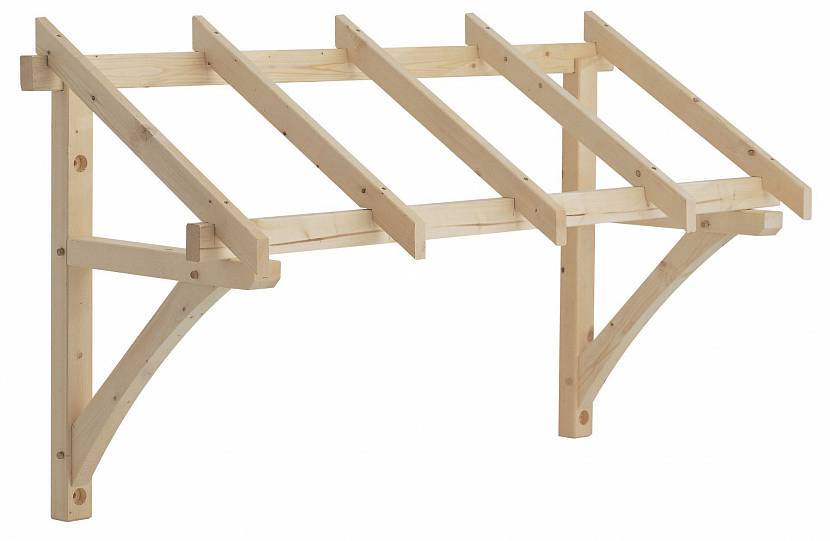

Деревянный каркас для односкатного козырькаИсточник kingfisher.com
Ещё более «продвинутый» вариант козырька односкатного типа – с контролируемым градусом наклона. Каркас изготавливается не из нескольких треугольников, а в виде рамы прямоугольной формы. Её монтаж на стене выполняется подвижным, например, при помощи дверных петель.
Рама поддерживается откосами, монтируемые на стену посредством шарниров. Чтобы изменить градус наклона, достаточно переставить откосы. Для надёжности фиксации на месте, в каркасе сверлят несколько отверстий, а на концы откосов привариваются небольшие штыри.
Наиболее простой вид деревянного каркаса для односкатного козырькаИсточник allegroimg.com
Справедливости ради, стоит отметить, что такое решение не очень подходит для монтажа над главными дверями. Однако если смонтировать подобные козырьки над окнами, то в солнечное время они будут хорошо защищать помещения от излишнего попадания света.
Особенности
Предназначение козырьков и навесов – защита ограниченного пространства от стихий внешней среды: дождя, снега, ветра и интенсивного солнечного света. Конструкция возводится при помощи опор, формы воплощают в себе все фантазии оборудующего владельца от простых до эксклюзивных дизайнерских решений.
Основа популярности поликарбоната состоит из особенностей качеств и характеристик этого материала:
- пластичность и способность пропускать свет расширяет варианты применения;
- легкий вес позволяет использовать облегченные несущие опоры;
- способность переносить большие перепады температур;
- теплоизолирующие свойства, тепло сохраняется во всей конструкции;
- разнообразие готовой цветовой гаммы листов из поликарбоната, благодаря чему можно выбрать то, что подойдет больше всего в конкретном случае;
- легкость и приятность работы при монтаже, разрезать лист можно при помощи обычного канцелярского ножа, не требует особых приспособлений и инструментов;
- несмотря на светопропускающую способность, поликарбонат фильтрует и защищает от ультрафиолетового излучения;
- крепление к каркасу возможно при помощи обычных саморезов;
- основная техническая характеристика материала – его прочность, достигнутая благодаря его вязкости;
- довольно высокая степень пожаробезопасности;
- обладает высокой способностью к шумоизоляции;
- придает законченной конструкции эстетический, гармоничный вид.
Это далеко не весь ряд особенностей этого материала. Перечислены выше только его распространенные достоинства, на которые опираются заказчики при выборе материала.
Материалы для козырька
Качественный козырек над крыльцом – прочный и выдерживает любые неблагоприятные погодные условия. Используется все что угодно: дерево, стекло, металл, поликарбонат, разные виды кровельных покрытий. Если выбираешь тяжелые материалы, обязательно учитывай нагрузку на каркас: например, под керамочерепицу нужны усиленные брусья увеличенного сечения.

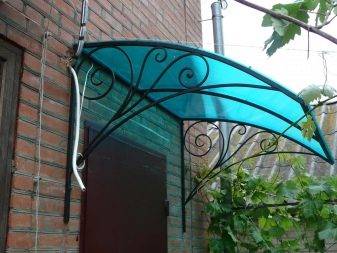

Козырьки из поликарбоната
Поликарбонат – прочный и нетребовательный материал с прозрачностью до 86%. Он выносливый, не боится температурных перепадов, коррозии, грибка и гниения. На него не влияет влажность и ультрафиолет, а поцарапать или повредить его почти невозможно.
Поликарбонат бывает сотовым и монолитным – в зависимости от того, какой формы и размеров козырек ты хочешь. Он гибкий и ему можно придавать разные формы для фигурных и рельефных навесов. При этом он не требует усиленного каркаса и не создает дополнительную нагрузку на фасад или фундамент.
Козырек из поликарбоната можно купить готовым или сделать самостоятельно. Основной недостаток материала – его характерный внешний вид. Он может быть не совсем уместен на классических бревенчатых домах, в стилистике кантри, прованса или северных шале.
Козырек из дерева
Дерево – самый экологичный и разнообразный материал, идеально дополняющий такие же деревянные дома. На волне эко-трендов оно используется для изготовления всего: навесов, беседок, веранд. С ним легко работать и обрабатывать, красить, лакировать, украшать резьбой и декорировать.
Разные сорта древесины отличаются прочностью и влагостойкостью, но все они все равно достаточно чувствительны ко внешним воздействиям. За таким козырьком придется регулярно ухаживать, а в холодных и влажных регионах они могут быть нецелесообразны изначально. При правильной подготовке и пропитке древесины козырек проживет 7-10 лет.
Козырьки из стекла
Использование стекла для козырьков – неоднозначное решение, вокруг которого ходит много мифов. Считается, что это слишком хрупкий и не самый практичный материал. Но уже давно производители создают ударопрочное закаленное стекло, которое почти невозможно повредить. А если даже оно и разбивается – оно рассыпается на мелкие безопасные фрагменты.
Главное преимущество стекла – его эстетичный внешний вид, который идеально дополняет современную архитектуру. Можно экспериментировать с тонировкой и декорированием, не бояться ржавчины и гниения. Единственный минус – стекло требует ухода, чтобы на нем не оставались подтеки и разводы после дождя.
Козырьки из металлочерепицы
Металлочерепица – высокопрочный кровельный материал с отличными техническими характеристиками. Он долговечный и неприхотливый, его почти невозможно повредить. У металлочерепицы лучшие антивандальные свойства из популярных кровельных покрытий.
Срок службы такого козырька легко дойдет до 50 лет без специального ухода. И за все это время он не блекнет, не ржавеет и не теряет привлекательный внешний вид. Металлочерепица сочетается с любыми другими строительными материалами, но требует специальной подготовки основания при монтаже.
Козырьки из профнастила
Профнастил или металлопрофиль – это стальные листы холодного проката, покрытые защитным полимерным слоем. Их главные преимущества – низкая цена в сочетании с повышенной механической прочностью и долговечностью. В ассортименте производителей можно отыскать расцветку из широкой и разноплановой палитры.
С профнастилом легко работать, он не требует сложной подготовки и не утяжеляет основание, не нуждается в специальной обработке и уходе. Только учитывай, что лучше всего козырек из профнастила сочетается с идентичной крышей. И во время сильных дождей, града или порывистого ветра стальные листы будут более шумными, чем дерево или поликарбонат.

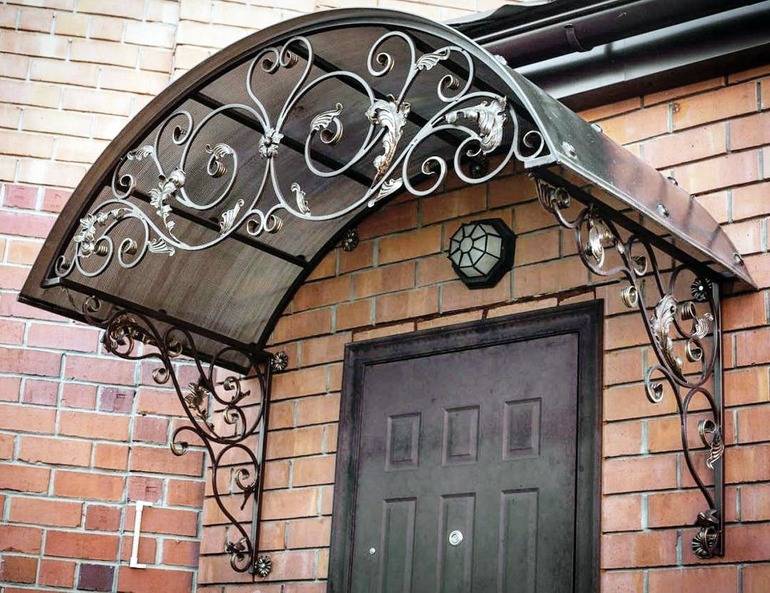

Кованые козырьки
Кованые металлические козырьки – это декоративный аксессуар, а не настоящая функциональная защита. Они дополняют классические дома и деревенский стиль. Это традиционное сочетание с деревянными конструкциями, которое никогда не выйдет из моды.
Современные технологии ковки позволяют создавать самые интересные и причудливые узоры. Теперь это гораздо доступнее, ведь раньше такую роскошь могли позволить себе только богачи и аристократы. А свой привлекательный внешний вид кованые элементы сохраняют десятилетиями, независимо от морозов, снега, жары или дождя.
Предназначение входного навеса
Если говорить о строении в целом, навес или козырек над крыльцом состоит из каркаса и кровельного материала (облицовки). Еще могут быть опорные стойки, которые поддерживают наружный край навеса. Они — необязательный элемент. Нужны тогда, когда нет уверенности, что конструкция без дополнительных опор сможет удержать осадки.

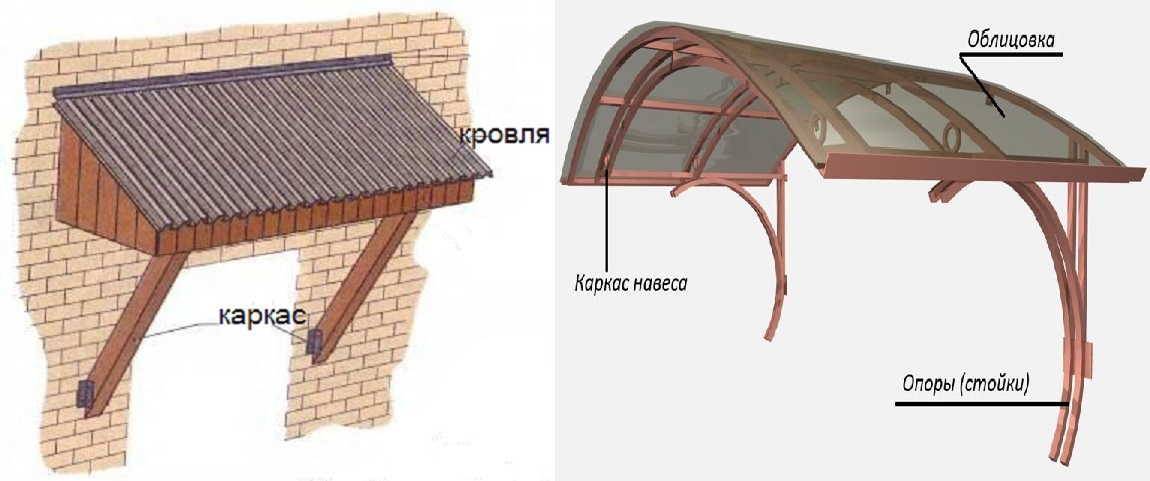

Козырек над входом: общее устройство
Под осадками в основном подразумевают снег. В регионах с большим количеством снега можно либо уклон козырька сделать крутым — чтобы снег быстро сходил, либо установить дополнительные опоры. Можно сделать и то, и другое, как обычно и поступают — запас надежности/прочности успокаивает и вселяет уверенность.
Материалы каркаса и стоек
Каркас и опоры козырька над входной дверью делают из:
- металла:
- стального уголка;
- полос металла;
- круглой трубы;
- профилированной трубы;
- древесины — деревянного бруса.
Металлический прокат разного типа и древесина — вот два материала, которые используют при строительстве козырька над крыльцом
Самый популярный в последнее время материал для изготовления каркаса навеса над крыльцом — профилированная труба. При равных размерах и толщине стенок с круглой трубой (если сравнивать диагональ и диаметр), профиль имеет большую жесткость. При этом он есть самых разных сечений — квадрат и прямоугольник с разными сторонами, его можно гнуть в дуги, он проще в сварке и креплении к стенам, отлично сочетается с элементами традиционной или холодной ковки, по долговечности такой же, как и другие стальные изделия. В общем, именно профилированная труба сегодня в фаворе.
Из чего делают облицовку навеса над крыльцом
Если говорить о материалах для облицовки козырька над крыльцом — тут выбор очень широк. Очень часто навес над входом в дом делают из того же материала, что и кровля. И это правильно, так как в таком случае получается гармоничное оформление дома. При таком решении применяется любой кровельный материал:
- шифер;
- металлочерепица;
Одинаковым материалом крыт навес над крыльцом и крыша — черепицаСовпадать должен еще и стильМягкая черепица на крыльце и кровлеМеталлочерепица на крыше и козырькеПри совпадении стиля и материала получается гармоничный вид - мягкая битумная черепица;
- натуральная черепица;
Второй вариант — использовать материал, который применяется в ограде. В этом случае и стиль оформления, и элементы декора должны быть узнаваемыми. Это создаст единый ансамбль с участком. Тут материалы могут быть такими:
- шифер (обычно плоский, но не факт);
- профнастил;
- поликарбонат;
- деревянная доска.
И третий вариант оформления козырька над крыльцом — поставить «нейтральный» по стилю и материалу навес. Сюда можно отнести:
- деревянный навес;
- поликарбонат (необязательно поликарбонат сотовый, есть и листовой);
Поликарбонат сочетается с деревомСмотрится неплохоДлинный козырек не только над крыльцом, но и над входной дорожкойДлинный козырек не только над крыльцом, но и над входной дорожкой - листовой пластик;
- стекло.
Реже всего применяют стекло. Использовать надо усиленные виды типа триплекса, а они мало того, что дороги, так еще и весят солидно, так что точно требуются дополнительные подвесы или мощные опорные колонны. А если учесть, что листовой поликарбонат или пластик по внешнему виду мало чем отличается от стекла, становится понятным почему стекло непопулярно.
Формы навесов
Форм козырьков над входной дверью более десятка. Самый простой в изготовлении — односкатный навес. Требует минимум усилий и материалов, а выглядеть может очень неплохо. Минус его в том, что при сходе снега сугроб окажется у вас перед дверью и его срочно надо будет ликвидировать. Такой же «болезнью» страдают другие модели с наклоненными вперед скатами. Это отличные варианты для регионов с малоснежными зимами, но с жарким солнцем — не совсем для наших широт. Хотя, если вас не пугает необходимость срочной уборки снега, можно сделать любой из вариантов.
Формы и названия козырьков над крыльцом
Чуть сложнее сделать двускатный козырек (это который домиком) и простую арку. Они хороши тем, что сошедший снег оказывается по бокам от входа и, даже при большом его количестве, нет необходимости срочно его убирать. Так что для регионов с большим количеством снега, это лучшие модели.
Распространённые материалы
Современный навес над дверью может быть изготовлен из любого сырья. Для стильных моделей может использоваться пластик, металл, черепица и даже дерево. Каждый из этих материалов обладает своими преимуществами и эксплуатационными особенностями.
Прочный металл
Самым доступным вариантом является козырёк из нержавейки. Но для самостоятельного сооружения такой конструкции необходимо обладать минимальными навыками работы со сварочным аппаратом. Если же у мастера нет такого опыта, можно обойтись болтами и гайками. Но в этом случае придётся периодически проверять прочность конструкции.
За последние несколько лет козырьки из нержавеющей стали зарекомендовали себя, как прочные и долговечные навесы. Они устойчивы к различным механическим повреждениям и резким перепадам температурам. Правильно зафиксированный козырёк сможет защищать главный вход от осадков на протяжении многих десятилетий. К недостаткам можно отнести довольно большие размеры, а также необходимость антикоррозийной обработки.
Современный поликарбонат
Эксперты отмечают, что именно этот материал активно используется для изготовления навесов, а также для сооружения оригинальных беседок и ограждений для зимних садов. Поликарбонат обладает многочисленными преимуществами, долговечностью, а также доступной ценой. Среди основных положительных параметров материала можно отметить:
- Прочный состав, который не рушится под воздействием порывистого ветра и давлением снега.
- Материал абсолютно прозрачный, за счёт чего хорошо рассеивает ультрафиолетовые лучи, поддерживая безопасный уровень освещения.
- Такое сырьё относится к категории огнестойких материалов, не меняет своего первоначального оттенка даже после многолетнего воздействия прямых солнечных лучей. Готовое изделие не подвержено гниению, деформациям и коррозии.
- Поликарбонат обладает высокой пластичностью, благодаря чему мастер может самостоятельно соорудить козырьки любой формы.
- Поверхность материала препятствует размножению плесени, насекомых и грибков.
- На рынке представлен довольно большой ассортимент поликарбонатных листов разных оттенков и толщины. За счёт этого можно всегда подобрать наиболее подходящий вариант, который будет максимально соответствовать общему стилю и дизайну дома.
Кованая конструкция
Эта разновидность навесов над входной дверью заслуживает отдельного внимания. Готовая конструкция всегда выглядит изысканно и дорого. Такие навесы прекрасно дополняют любые экстерьеры, демонстрируя отличный вкус и высокий статус владельца недвижимости. Конечно, кованые изделия стоят довольно дорого. Но для облагораживания центрального входа вовсе не обязательно сооружать целые навесы, достаточно только добавить несколько небольших элементов, чтобы конструкция визуально преобразилась.
Пластик и стекло
Опытные строители часто используют многофункциональные ПВХ-плиты, чтобы соорудить стильные навесы над крыльцом. Эксплуатационные характеристики пластика практически аналогичны поликарбонату, но стоит он гораздо дешевле. Плиты лёгкие, за счёт чего облегчается процесс установки. Единственный минус — скудная цветовая гамма. Эксперты рекомендуют оклеивать пластик специальной плёнкой, чтобы материал хорошо противостоял прямым солнечным лучам.
Стеклянные навесы встречаются крайне редко, но при желании мастер может попробовать соорудить козырёк над дверью своими руками. Этот материал прекрасно смотрится, если жилище построено в стиле минимализма. В противном случае от затеи лучше отказаться. Если в семье растут маленькие дети, во время активной игры мячом конструкция может быть сильно повреждена.
Разновидности козырьков
Козырек над входом: общее устройство
Конструкционно, козырек или навес состоит из каркаса, выполненного из прочного материала, а также облицовки, в виде кровельного материала. В зависимости от размеров этой конструкции, в ней могут быть предусмотрены стойки, хотя они не являются обязательным элементом, но иногда без них нет никакой уверенности в том, что под действием осадков (особенно снега), конструкция не упадет.
Чтобы не устанавливать дополнительные стойки, так как зачастую нет возможности их установить, уклон козырька делают максимальным, чтобы осадки на нем не задерживались. Как правило, когда возможность установки дополнительных опор все же существует, их устанавливают для гарантии надежности всей конструкции, поскольку в случае падения, она может сильно навредить человеку.
Материалы изготовления
Для монтажа каркаса, а также опор козырька, используются такие конструкционные материалы:
- Металлические уголки.
- Металлические трубы.
- Полосы из металла.
- Профилированные трубы из металла.
- Деревянный брус.
В последнее время большой популярностью для изготовления различных каркасов пользуются профилированные трубы из металла. Это связано с тем, что профилированные трубы отличаются большей прочностью при одинаковом поперечном сечении, если их сравнивать с обычными круглыми трубами. Кроме этого, профилированные трубы более технологичные, так как их проще крепить к различным поверхностям, проще сваривать между собой, проще гнуть, да и прекрасно сочетается такая конструкция с элементами холодной ковки, а по прочности они не уступают другим конструкционным материалам из металла.
Какой материал лучше использовать для навеса в качестве накрытия
В наше время облицовочные материалы выпускаются в достаточно широком ассортименте, в том числе и кровельные. Навес над крыльцом лучше накрыть таким же кровельным материалом, как и крыша всего дома, что соответствует общему стилю. К сожалению, не всегда это возможно в силу некоторых особенностей конструкции навеса.
В качестве отделочного материала используются такие кровельные материалы:
- Шифер.
- Металлочерепица.
- Профнастил.
- Мягкая битумная черепица.
- Натуральная черепица.
Если в качестве кровельного материала козырька использовать материалы, которые задействованы в ограждении участка, то это позволит сохранить некоторый стиль оформления, присущий всему участку. В таком случае подойдут:
- Шифер, как обычный, так и плоский.
- Профнастил.
- Поликарбонат.
- Деревянная доска.
Следующий вариант оформления козырька над крыльцом можно считать нейтральным, поскольку он не учитывает никакого стиля оформления ни дома, ни участка в целом. Поэтому при оформлении допустимо использовать:
- Деревянные элементы.
- Любые виды поликарбоната.
- Листовой пластик.
- Стекло.
Естественно, что стекло используется очень редко, тем более при оформлении навеса над крыльцом в частном доме. Это связано с хрупкостью материала, что требует специального, дорогого стекла, которое к тому же еще и имеет внушительный вес, что требует монтажа специального усиленного каркаса со стойками. Его можно заменить поликарбонатом, который отличается высокой степенью технологичности, а также небольшим весом. Из-за этого, данный материал становится все более популярным.
Какими могут быть навесы
Формы и названия козырьков над крыльцом
Форма козырька над ступеньками может быть, абсолютно разнообразной, при этом навес должен выполнять свои функции по защите крыльца от атмосферных осадков. Самый простой вариант – это монтаж односкатного навеса, что многие и делают. При этом следует отметить его недостатки, которых не так и мало. Во-первых, это не очень красивая конструкция, а во-вторых, все осадки оказываются перед ступеньками, что не очень комфортно, несмотря на то что конструкция достаточно простая и требует минимум затрат, как на изготовление, так и на установку. Подобная конструкция больше подходит для регионов, где не так уж и много осадков. А с другой стороны, козырек отводит не так уж и много осадков, поскольку его площадь достаточно маленькая, по сравнению с площадью всей крыши дома, так что это достаточно приемлемый вариант.
Двухскатные козырьки несколько сложнее конструкционно, поскольку выполняются в виде «домика» или в виде арки. Достоинства таких козырьков очевидные, поскольку атмосферные осадки отводятся по сторонам крыльца, что не мешает главному проходу. Это прекрасный вариант для регионов с большим количеством осадков.

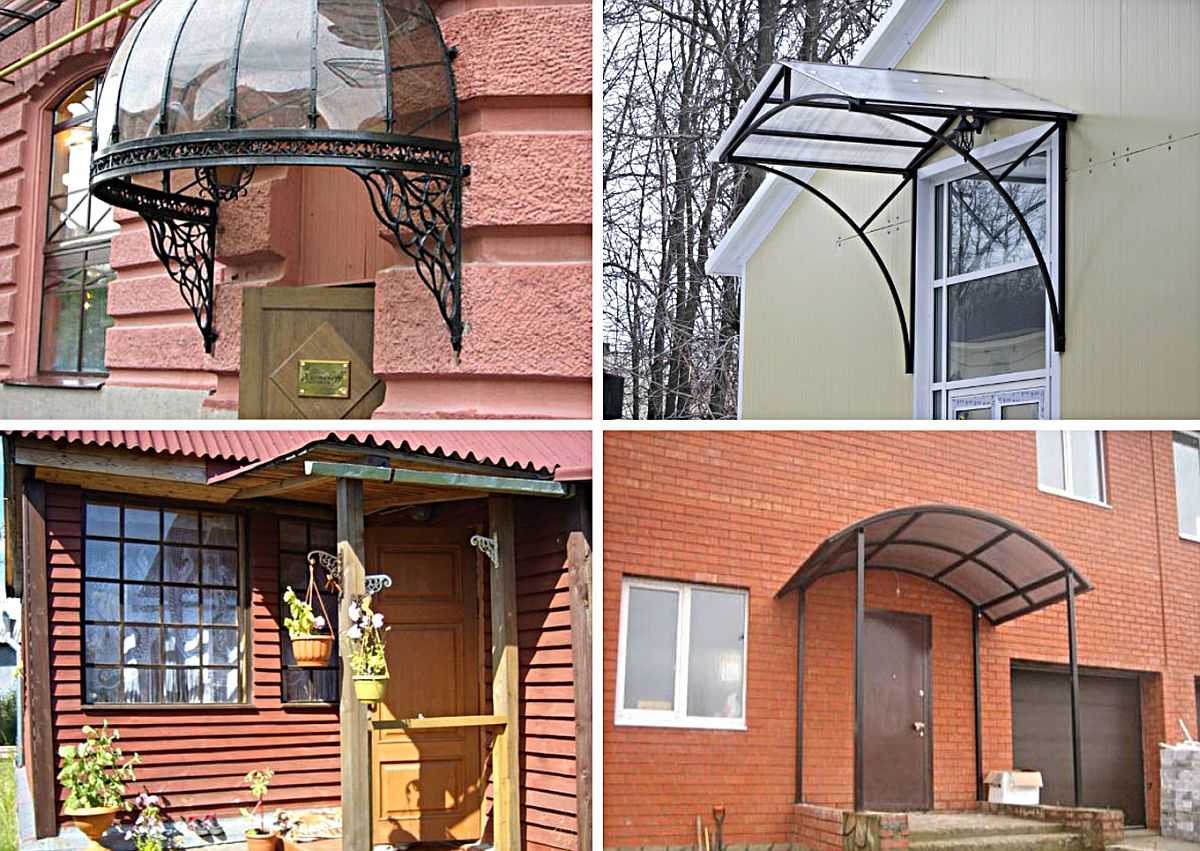

Современные козырьки над входом
Watch this video on YouTube
Металлический каркас
Вариантов столько, что перечислить все нет никакой возможности. Вот наиболее распространенные инженерные решения:
Не все из них, к сожалению, можно реализовать любому из нас. Например, такой козырек более чем привлекателен и практичен.
Но чтобы его смонтировать, нужно знать, что такое художественная ковка. А кроме умения, иметь еще и необходимое оборудование (горн) и соответствующие принадлежности (инструменты).
Что использовать:
- Для скатных навесов лучше подойдет уголок (достаточно «двадцатки»).
- Конструкцию арочного или шатрового типа, учитывая, что листы придется гнуть по радиусу, целесообразно монтировать из труб.
Чертежи и строительство навесов
Построить навес над крыльцом своими руками совсем несложно. В этом разделе описан весь процесс, пошагово.
Чертежи навесов для крыльца
Ниже мы приведем несколько вариантов устройства навесов над крыльцом. Первым предлагаем рассмотреть арочную конструкцию на четырех опорах. Она подойдет для массивных крылец с тяжелыми входными дверями. Строится из профилированной трубы, оцинкованной или из нержавейки. Опорные столбы бетонируются в тело самого крыльца или прикручиваются к нему анкерами. Каркас жесткого крепления к стене дома не имеет. В качестве кровельного материала тут обычно используется поликарбонат или мягкая черепица.
До того, как сделать крыльцо с навесом своими руками, необходимо рассмотреть разные варианты чертежей
Второй вариант – кованный навес зависимой конструкции. Несущих опор только две, задняя сторона опирается на балку привязки и две полуфермы по бокам. Сооружение получается легкое, не требующее организации фундамента. При этом опоры могут монтироваться как на само крыльцо, так и к площадке перед ним – все зависит от вылета кровли в каждом конкретном случае.
Как сделать навес над крыльцом: приставное кованое сооружение
И третий пример чертежа навеса для крыльца – независимый козырек. Самая простая и легкая конструкция, не требующая монтажа опорных стоек. Подойдет в случае, когда площадка козырька уже построена, а чистовая отделка окончена. Крепление каркаса к стене производится за счет коротких сторон треугольных ферм.
Выбираем, как сделать крыльцо с навесом своими руками: независимый поликарбонатный козырек
Подготовка к строительству
Первое, что нужно сделать – это создать эскиз, а по нему уже – чертежи. По ним высчитываем, сколько материалов и с какими техническими характеристиками нам понадобится. Для примера возьмем односкатный навес с каркасом из металлопрофиля и поликарбонатной кровлей. Материалы:
- Опорные столбы – профиль сечением 40х40 мм.
- Каркас кровли – профиль сечением 20х20 мм.
- Поликарбонат.
- Цементно-песчаная смесь для фундамента.
- Щебень для засыпки.
- Сварочный аппарат с расходными материалами для него. Если не используем сварку – подготавливаем крепежные метизы.
Обратите внимание: для небольших сооружений армирования фундамента не требуется. Исключение – тяжелые постройки площадью от 5 м2.
Односкатная приставная конструкция
Односкатная приставная конструкция
Бетонирование опорных столбов и монтаж привязки
Одной стороной наш навес крепится к стене дома, а вторую будут поддерживать два опорных столба. Нижним концом они будут фиксироваться в земле, при помощи бетонирования. Уровень заглубления стоек в землю – 110-120 см. Ямы роем соответственной глубины, диаметр – на 20 см больше сечения труб. Последние устанавливаем вертикально и заливаем цементно-песчаной смесью примерно на 40 см.
Берем щебень и засыпаем им ямы до краев. Разводим цементное молочко и заливаем его в получившийся «пирог». Оставляем столбы до застывания бетона в основании. Это примерно 3-4 дня. Далее можно приступать к строительству кровельной части навеса.
Бетонирование столбов
Для привязки тыльной стороны навеса к дому берем профильную трубу прямоугольного сечения (50х30) либо деревянный брусок такой же геометрии. Монтируем его на стену при помощи анкеров, располагая крепежи каждые 40-50 см. Если привязка из дерева, то перед монтажом обязательно обрабатываем ее антисептическим составом.
Крепление привязки к стене
Сборка каркаса кровли
Приступаем к сборке каркаса. Делать это необходимо на земле, на ровной площадке. Начинаем со сварки рамы внешнего контура, потом добавляем продольные профили и поперечные. Готовую конструкцию поднимаем и укладываем одной стороной на балку привязки, а другой на опорные столбы. Делаем крепежи и там. Обязательно контролируем ход работ строительным уровнем, чтобы не вышло перекоса.
Обратите внимание: после окончания монтажа каркаса навеса над крыльцом необходимо обработать его антикоррозийным составом. Если профили уже имеют такую защиту, покрываем антикором только сварочные швы и места вхождения метизов. Только после этого можно приступать к укладке кровельного материала.
Только после этого можно приступать к укладке кровельного материала.
Готовый навес
И несколько слов об особенностях крепления поликарбоната. Оно производится только специальными метизами – термошайбами, которые состоят из уплотняющей прокладки, верхней пластиковой «юбки», колпачка и самореза. Вкручивать следует строго вертикально, не слишком перетягивая. На следующем рисунке отображены правильный и неправильные способы вкручивания.
Правильное вкручивание термошайб
