Монтаж контура заземления — принцип действия и расчет

Оцинкованная

Для продления срока службы и защиты от воздействия окружающей среды на сталь наносится цинковое покрытие по ГОСТ 9.307-89 «Покрытия цинковые горячие». Стальную полосу предварительно обрабатывают и погружают в емкость с расплавом цинка. Толщина покрытия составляет 40-200 мкм. Чем толще слой, тем больше он способствует увеличению прочности изделия. Усиление покрытия осуществляется повторным погружением полосы в цинковый расплав.

Оцинковка является на данный момент наиболее эффективным и дешевым способом защиты. Нанесение покрытия увеличивает стоимость проката, но срок его службы при этом вырастает. Свойства цинка сохраняются и при небольших повреждениях поверхности. Оцинкованная полоса устойчива к коррозии, упруга, не трескается и имеет аккуратный внешний вид. Она производится из углеродистых и низколегированных марок стали методом продольной резки стального листа и поставляется в виде бухт весом 50-60 кг или хлыстов длиной 5-6 м.

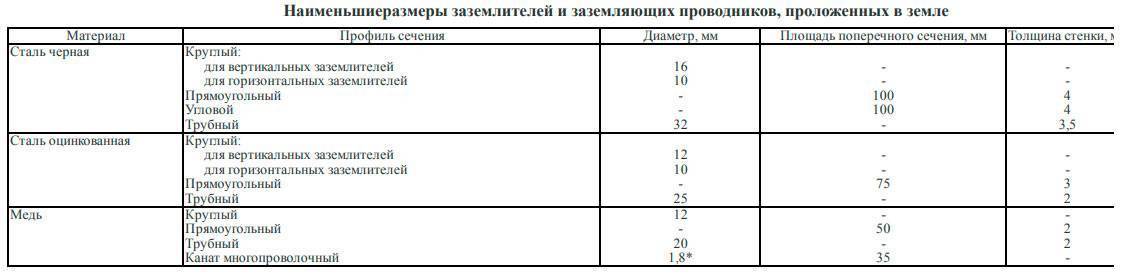

Согласно ПУЭ минимальное сечение заземляющего проводника для установок с напряжением менее 1 кВ равняется 75 мм2. Полоса 4х20 мм является наиболее экономичным решением, которое удовлетворяет этим требованиям. Чаще для изготовления заземляющего контура используется оцинкованная полоса сечением 4х40 мм, 5х40 мм, 5х50 мм. Эти изделия обеспечивают выполнение норм и удобны для монтажа заземления. Один метр полосы 4х40 мм согласно стандарту весит около 1,3 кг. Масса погонного метра также регламентируется ГОСТ 103-2006 и применяется для расчета необходимого количества ленты.

Особенности подключения

При проектировании и монтаже любой заземляющей системы основное внимание должно уделяться обеспечению высокой надежности болтовых сочленений и сварных контактов между отдельными её составляющими. Поскольку такие конструкции рассчитаны на длительную эксплуатацию – необходимо минимизировать возможные механические нагрузки на них, а также обеспечить надёжную защиту металлических поверхностей от коррозии

Поскольку такие конструкции рассчитаны на длительную эксплуатацию – необходимо минимизировать возможные механические нагрузки на них, а также обеспечить надёжную защиту металлических поверхностей от коррозии.

При монтаже защитного заземления в условиях домашней разводки, прежде всего, необходимо определиться с устройством подводящих питающих линий.

Дело в том, что в домах старой застройки, построенных до 2003 года, нормативными требованиями не предусматривалось наличие в питающей цепи отдельной заземляющей жилы. В таких домах на стороне потребителя (у распределительного щитка) в подводящей проводке имеется всего лишь 2 провода – «фазный» и «нулевой».

Причём последний представляет собой совмещённую нулевую рабочую (PE) и нулевую защитную (N) жилы и согласно международному стандарту обозначается как PEN.

Для монтажа заземления в таких домах проводник PEN намеренно расщепляется на две составляющие, после чего отдельная жила N используется в качестве шины заземления.

Понятно, что созданная таким образом искусственная конструкция лишь частично соответствует требованиям нормативов, поскольку в многоквартирном доме не удаётся организовать повторное заземление.

В домах современной застройки в подводящей проводке должна иметься ещё одна (третья) жила, предназначенная специально для подключения заземляющего провода электрооборудования и бытовых приборов. При этом общий проводник PEN уже разделён на две отдельные жилы PE и N.

Монтаж контура

Установочные работы состоят из нескольких последовательных этапов.

Подготовка материалов и инструментов

Для выполнения работ понадобятся такие инструменты:

• сварочный аппарат;
• болгарка;
• штыковая лопата;
• перфоратор;
• тяжелая кувалда;
• гаечные ключи.

1. Металлический уголок (лучше из нержавейки) размером 50×50 миллиметров и длиной 2 метра. При отсутствии уголка подойдет труба диаметром 32 миллиметра и толщиной стенок 3,5 миллиметра или арматура.
2. Металлические полосы 40×4 миллиметра. Предназначены для прокладки от системы к дому.
3. Болты М8 или М10.
4. Медный проводник толщиной от 6 квадратных миллиметров.

Выбор места

Первый этап работы состоит в том, чтобы определиться, где сделать заземляющий контур. От правильности выбора зависит безопасность системы. Для создания контура нужно подобрать место, где нахождение человека или домашнего животного исключено.

Лучше всего разместить систему в укромном месте, например, вдоль забора за домом. Рекомендуется огородить опасную зону заборчиком, бордюром, декоративными валунами и т. п.

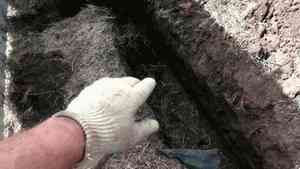

Земляные работы

Необходимо выкопать траншею в виде выбранной геометрической фигуры. Если речь идет о треугольнике, создают фигуру со сторонами 120 сантиметров (проверенная опытом оптимальная дистанция). Рекомендуемая глубина траншеи — 50 – 70 сантиметров. Такая же траншея выкапывается по направлению к электрощиту.

Сборка конструкции

Электроды вбивают в землю на двухметровую глубину. Должны быть видны только верхушки, которые в дальнейшем используют для создания сварочных соединений.

К верхушкам установленных электродов приваривают пластины (полосы). В итоге должен получиться металлический каркас в виде треугольника. Еще одна пластина кладется в траншею, идущую к электрощиту. Эту пластину прихватывают к близлежащей вершине треугольника сваркой или держателем.

Далее присоединяют кабель к пластине. Для этого используют болтовое соединение. Для последующего подключения шины заземления лучше использовать медный проводник. К заземляющей шине присоединяют винт (сваркой) и осуществляют соединение с жилой. К винту подключают медный кабель с помощью пары шайб и гаек.

Обратите внимание! Болтовое соединение должно быть видимым на поверхности и доступным для проверочных мероприятий. На этапе изготовления контура следует особое внимание уделять прочности соединений

Сварные швы простукивают молотком, а болтовые соединения подтягивают ключом

На этапе изготовления контура следует особое внимание уделять прочности соединений. Сварные швы простукивают молотком, а болтовые соединения подтягивают ключом

Последний этап монтажных работ — засыпка траншеи грунтом.

Совет! Для улучшения проводимости почвы желательно под основание всех электродов залить соляной раствор. Однако у такого действия есть обратная сторона — металл будет быстрее ржаветь.

Внутренний контур заземления

Трансформаторная подстанция зачастую оборудуется тремя камерами, реже они объединяются в одну. По всему периметру каждой камеры прокладывается полоса заземления. Это нужно для того, чтобы сделать безопасными все металлические части внутренней конструкции, находящиеся под напряжением.

Прикрепляется полоса к стене либо дюбелями, либо особыми держателями, промежуток между которыми равняется 60-100 см. Расстояние до пола должно составлять 40 см. Все разбирающиеся части конструкции крепятся при помощи болтов, прочие элементы – посредством сварки. В переносном заземлении используют так называемую «гайку-барашек». В качестве гибких заземляющих перемычек используется неизолированный провод ПВЗ. Это обеспечивает видимую целостность соединения.

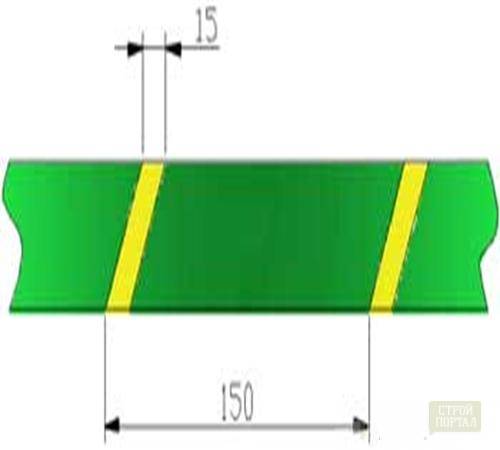

Заземляющие и нулевые проводники, прокладываемые через стены, заделываются с помощью специальных гильз. Изнутри их заполняют специально предназначенной негорючей смесью. После прокладки полосу окрашивают определенным образом – зеленый фон и на нем через интервал в 150 мм желтые полосы шириной 15 мм.

В той камере, где непосредственно находится трансформатор, система заземления обустраивается так:

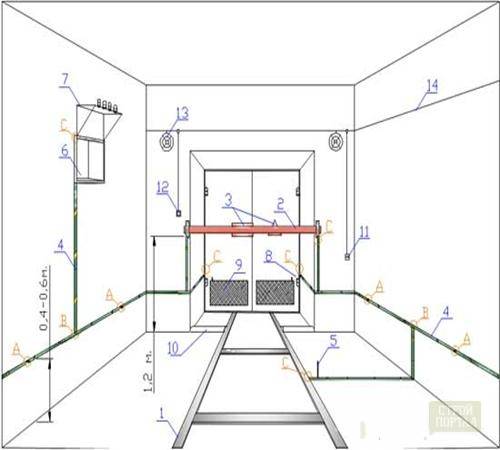

Схема контура заземления имеет следующие обозначения:

1. Швеллерный профиль в полу, на который устанавливается силовой трансформатор.
2. Снимающееся ограждение.
3. Знаки предупреждения об опасности, закрепленные на ограждении.
4. Шина внутренней системы заземления.
5. Шина заземления трансформатора.
6. Выемка в стене для шин 0,4 кВ.
7. Узел крепления шин 0,4 кВ.
8. Заземление ворот перемычками.
9. Зарешеченные вентиляционные отверстия в воротах.
10. Маслоудерживающий борт.
11. Розетка.
12. Включатель света в помещении.
13. Лампа освещения.
14. Сеть 220 В.

А – точка, в которой присоединяется переносное заземление. Болт М8 приваривают к шине заземления и оснащают его двумя шайбами и «гайкой-барашек» соответствующего размера.

В – точка, в которой соединяются шины заземления.

С – точка, в которой шины заземления соединяются с металлическими конструкциями.

Контур заземления, видео:

Для чего необходимо заземление

Заземление в электрической сети основано на элементарных физических законах и является универсальной системой защиты человека от поражения электрическим током, а текже системой защиты электрооборудования любого назначения от пробоя изоляции (зануление). Эксплуатация электрических сетей без заземления потенциально пожароопасна. Обустройство частного дома контуром заземления — обязательное условие для безопасного использования любых электрических приборов и аппаратов.

Согласно правил устройства электроустановок (далее ПУЭ), распространяющихся на все типы электроустановок, защитное заземление должно быть предусмотрено.

Для объективного понимания, нужно разобраться в следующих терминах, согласно ПУЭ:

Прямое прикосновение — электрический контакт людей или животных с токоведущими частями, находящимися под напряжением, либо приближение к ним на опасное расстояние. Косвенное прикосновение — электрический контакт людей или животных с открытой проводящей частью, оказавшейся под напряжением в результате повреждения изоляции. Защита от прямого прикосновения — защита, предотвращающая поражение электрическим током при отсутствии повреждения изоляции проводников. Защита при косвенном прикосновении — защита, предотвращающая поражение электрическим током в случае единичного повреждения. Заземлитель — проводящая часть (проводник) или совокупность соединенных между собой проводящих частей (проводников), которые находятся в электрическом контакте с землей непосредственно или через промежуточную проводящую среду, например бетон. Заземляющий проводник — проводник, соединяющий заземлитель с определенной точкой системы либо электроустановки или оборудования. Заземляющее устройство — совокупность электрически соединенных между собой заземлителя и заземляющих проводников, включая элементы их соединения.Заземление — выполнение электрического соединения между определенной точкой системы либо установки или оборудования и локальной землей.Примечание. Соединение с локальной землей может быть преднамеренным, непреднамеренным и случайным, а также постоянным либо временным.

Убедившись в необходимости заземления, можно приступить к рассмотрению вопроса самостоятельного оборудования частного дома заземляющим контуром.

Выбор конструкции заземления для расчета

   В электрической схеме зданий разного назначения работает большое количество различных видов заземлительных устройств. Среди них для бытовых целей лучше подходят изделия с:

   Последняя конструкция еще не обладает такой широкой известностью, как первые две перечисленные, но вполне может конкурировать с ними, выступать альтернативой.

   Предварительный расчет электрических характеристик каждой модели поможет определиться с наиболее подходящим типом заземления и остановить на нем свой выбор для дальнейшего монтажа, наладки, эксплуатации.

   Кратко на примерах рассмотрим методику их расчета.

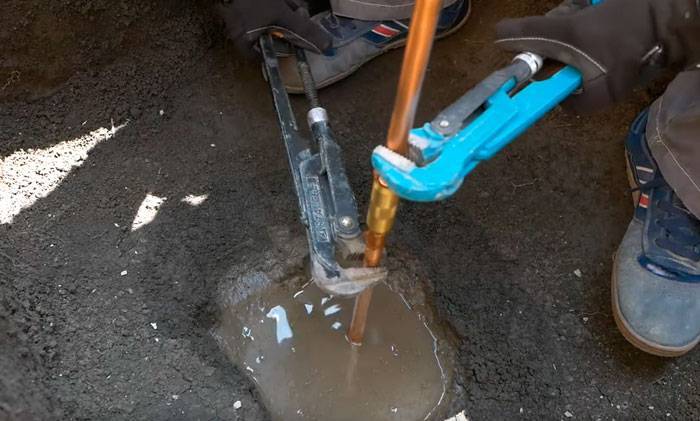

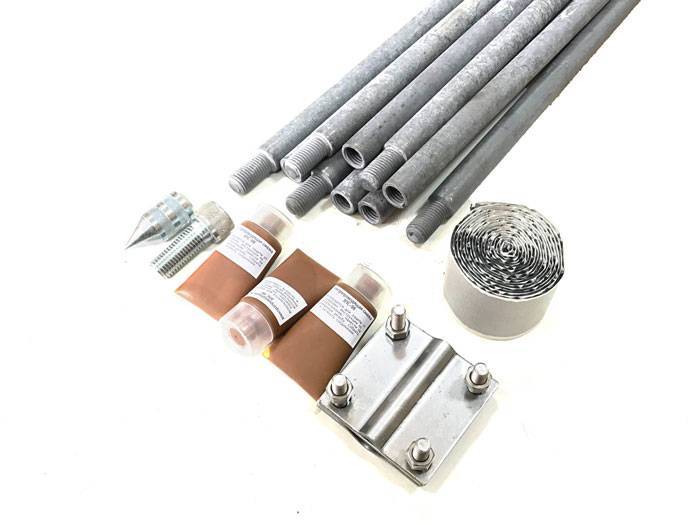

Выбор стержней для модульно штыревого заземления

Обычно они идут омедненные стандартной длины 1,5м. Для подвалов, где низкие потолки,  можно взять и покороче – 1,2м.

Самый распространенный диаметр стержней – 14мм.

Говорят, что чем выше пятно контакта с землей, тем лучше. Безусловно это так. Но не ждите каких-то супер улучшенных характеристик по сопротивлению при увеличении сечения.

Согласно формуле расчета заземления для одиночного вертикального заземлителя, диаметр не шибко влияет на общий показатель.

Даже если вы его увеличите на 100%, то сопротивление уменьшится всего на 9%.

Не то, что вы ожидали, правда? Поэтому особого смысла переплачивать и покупать максимально толстые штыри нет.

Берите минимально допустимые по нормам.

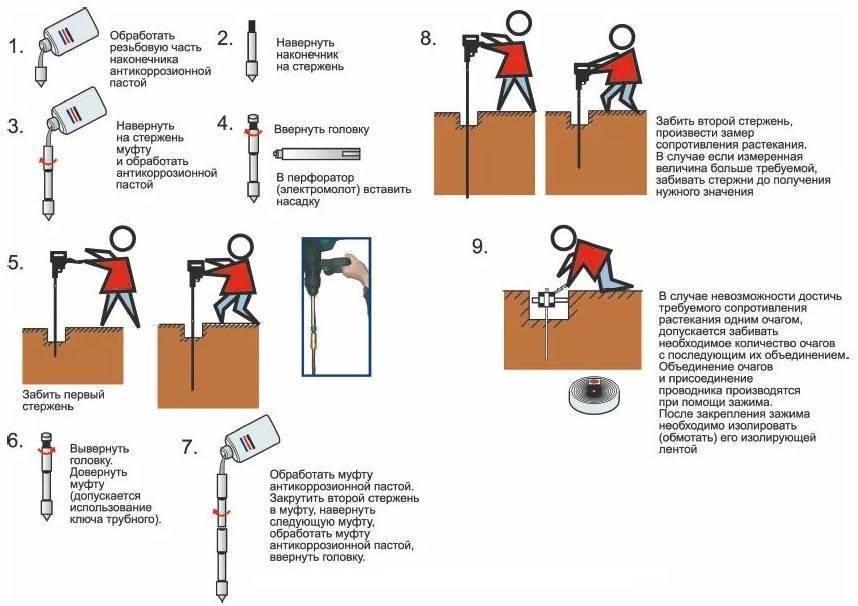

Помимо омедненных, есть еще один вид стержней с резьбой – безмуфтовые оцинкованные. В них стержень просто вворачивается один в другой. На краю одного штыря находится наружная резьба, на другом внутренняя.

Что лучше, медь или цинк однозначно сказать нельзя. Каждый производитель всегда нахваливает именно свою продукцию.

Однако имейте в виду, что медное покрытие хотя и устойчиво к коррозии, но только до тех пор, пока его не повредили.

А поцарапать его можно очень легко. Например, при использовании газовых ключей, затягивая соединительные муфты.

Либо при вхождении в каменистую почву, сковырнув верхний слой острыми гранями камешков.

В этом случае медный защитный покров разрушается и место царапины начинает активно окисляться. Далее происходит постепенное, но неумолимое разрушение стального сердечника, вследствие чего резко ухудшается общее сопротивление всего контура.

Именно поэтому медное покрытие должно быть как можно толще. Рекомендуемое значение – не менее 0,25мм (включая резьбу!).

С цинком все наоборот. Такие штыри не особо боятся внешних повреждений. В них цинк по отношению к стальному сердечнику является восстановителем.

Поэтому здесь корродировать в первую очередь будет цинк, и только затем сталь. И пока весь цинковый слой не испортится, стальной сердечник будет чувствовать себя хорошо.

Тем не менее гарантийные сроки работы, указываемые производителями примерно следующие:

омедненные стержни – 30 лет

оцинкованные – от 20 до 30 лет

Еще бывают комплекты из нержавейки.

Такие предназначены для тех, кто вообще не экономит на электрике и хочет сделать контур, что называется “на века”.

Проверка сопротивления в контуре

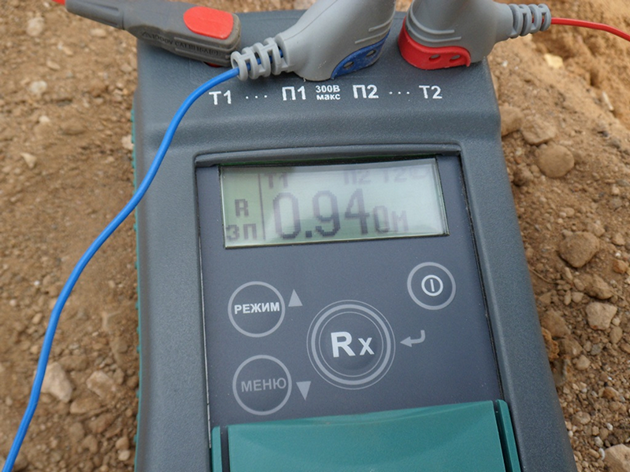

Еще одна работа, которую предстоит сделать, — проверка контурного сопротивления. Идеальный вариант — наличие специального прибора для тестирования. Название устройства — Ф41023-М1.

Однако стоимость такой техники велика — бывают приборы только у профессионалов. Для проверки разумнее пригласить работников энергетической компании. Специалисты сделают замеры и на основании полученных результатов выдадут технический паспорт, составят протокол на заземляющее устройство.

В домашних условиях (в случае отсутствия прибора и сторонней помощи) сопротивление проверяют более простым способом: подключают к сети 100-ваттную лампочку (или даже мощнее). Один контакт осветительного устройства подключают к заземляющему контуру, другой — к фазе. Яркий свет указывает на то, что монтаж системы осуществлен правильно. Тусклое свечение свидетельствует о слабом контакте между участками конструкции. Иными словами, необходимо перепроверить всю систему и найти недостаточно прочные соединения.

Считается, что контур сделан правильно, если подключенный между фазой и заземлением электроприбор мощностью 2 кВт будет работать, а снижение напряжения на указанном участке не превысит 10 Вольт.

По правилам ПУЭ (1.7.101) сопротивление проводника в любой сезон года не должно быть выше 2,4 и 8 Ом при линейных напряжениях для соответственно 660, 380 и 220-вольтовых источников трехфазного тока. То же самое относится к 380, 220 и 127-вольтовым источникам однофазного тока.

Обратите внимание! В системе заземления типа TT невысокий уровень сопротивления — хороший признак. Однако если речь идет о системе TN-C-S, уровень сопротивления не должен быть меньше 4 Ом, т

е. показателя трансформаторной подстанции. В противном случае нагрузка на заземление воздушной линии перейдет на контур частного дома.

Монтаж заземляющего контура

После выполнения всех подготовительных работ, можно осуществлять непосредственный монтаж заземляющего контура. В вершины треугольника уголки забиваются не полностью, их края должны выступать из грунта примерно на 25 см. После вбивания в землю вертикальных заземлителей, производится их соединение друг с другом при помощи горизонтальных заземлителей. После всех соединений происходит образование замкнутого контура.

Для соединения используется обыкновенная сварка, с помощью которой к концам уголков привариваются стальные полосы. Соединение уголка и полосы должно быть именно сварочным. Не допускается применение болтовых соединений, так как постепенно такие места окислятся, и будет утерян контакт. В результате, функционирование заземляющего контура станет неэффективным.

После полной сборки контура, его нужно соединить с электрическим щитом. Заземляющий проводник приваривается одним концом к контуру и, далее, прокладывается в траншее, в направлении электрощита. На конец проводника приваривается болт, диаметром 6 или 8 миллиметров для того, чтобы закрепить провод в щите. Если стальная проволока отсутствует, то можно воспользоваться такой же стальной полосой, как и в горизонтальном заземлителе. Полоса будет даже более эффективной, чем проволока, поскольку она обладает большей площадью соприкосновения с землей. Единственная проблема заключается в сгибании полосы, поскольку она гораздо жестче, по сравнению с проволокой.

После того, как закончены все сварочные работы, свариваемые места обрабатываются специальными составами, защищающими металл от коррозии. Ни в коем случае нельзя использовать для этих целей обычные лакокрасочные материалы. Контур перестанет работать, поскольку будет потеряна связь с землей из-за высокого сопротивления, создаваемого краской.

После засыпки выкопанных траншей, можно выполнять подключение контура заземления к электрощиту.

Устройство контура заземления

Как работает заземлитель? Преимущественно элементы в заземляемом контуре используются в виде стальных стержней. Они монтируются в почву грунта и соединяются между собой стальной пластиной либо полосой. Полученное сооружение соединяется кабелем либо аналогичной стальной пластиной.

Глубина залегания металлических стержней напрямую зависит от глубины грунтовых вод. Чем ближе к поверхности будут располагаться грунтовые воды, тем менее глубоко нужно устанавливать стержни.

Основные конструктивные параметры заземленного контура:

• Столбцы контура заземления, учитывая сопротивление, выполняются различными конфигурациями:
  • трубы;
  • арматуры, имеющую гладкую структуру;
  • двутавры.

Установка стержня в землю происходит, учитывая его форму и мягкости почвы, кроме того, рекомендуемая площадь сечения должна быть не менее 1,5 см2.

• Стержни размещаются в земле в различных формах, таких как:
  • треугольная схема;
  • в виде прямоугольника;
  • квадратная.

Выбор формы монтажа определяет рабочую площадь заземлителя. Существует разновидность заземлительного контура установленному по периметру здания. Хотя самой распространенной является треугольная схема монтажа. Верхние точки электродов сварены с металлической пластиной.

Заземлители можно установить, используя дополнительные приспособления, но в случае заказа специализированного оборудования, можно получить готовый набор всех элементов конструкции. Зачастую такие наборы содержат, заземлительные электроды, выполненные из меди, имеющие длину 1 – 1,5 м. Профессиональные комплекты отличаются своей низкой финансовой затратностью, надежными инструментами и долговечным сроком службы.

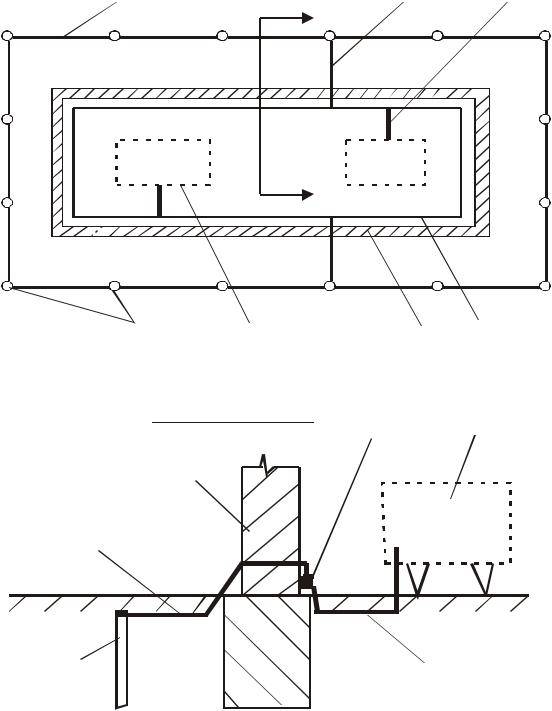

Из чего состоит заземление

1. Внешний контур заземления. Располагается за пределами помещений, непосредственно в грунте. Представляет собой пространственную конструкцию из электродов (заземлителей), соединенных между собой неразделимым проводником.
2. Внутренний контур заземления. Токопроводящая шина, размещенная внутри здания. Охватывает периметр каждого помещения. К этому устройству подсоединяются все электроустановки. Вместо внутреннего контура может быть установлен щиток заземления.
3. Заземляющие проводники. Соединительные линии, предназначенные для подключения электроустановок непосредственно к заземлителю, или внутреннему контуру заземления.

Рассмотри эти компоненты подробнее.

Внешний, или наружный контур

Монтаж контура заземления зависит от внешних условий. Прежде чем начать расчет, и выполнить проектный чертеж, необходимо знать параметры грунта, в котором будут установлены заземлители. Если вы сами строили дом, эти характеристики известны. В противном случае лучше вызвать геодезистов, для получения заключения по грунту.

Какие бывают грунты, и как они влияют на качество заземления? Примерное удельное сопротивление каждого типа грунта. Чем оно ниже, тем лучше проводимость.

• Глина пластичная, торф = 20–30 Ωм·м
• Суглинок пластичный, зольные грунты, пепел, классическая садовая земля = 30–40 Ом·м
• Чернозем, глинистые сланцы, полутвердая глина = 50–60 Ом·м

Это лучшая среда для того, чтобы установить наружный контур заземления. Сопротивление растекания тока будет достаточно низким даже при малом содержании влаги. А в этих грунтах естественная влажность обычно выше среднего.

Полутвердый суглинок, смесь глины и песка, влажная супесь — 100–150 Ом·м

Сопротивление немного выше, но при нормальной влажности параметры заземления не выйдут за нормативы. Если в регионе установки установится продолжительная сухая погода, необходимо принимать меры к принудительному увлажнению мест установки заземлителей.

Глинистый гравий, супесок, влажный (постоянно) песок = 300–500 Ом·м

Гравий, скала, сухой песок – даже при высокой общей влажности, заземление в такой почве будет неэффективным. Для соблюдения нормативов, придется устанавливать глубинные заземлители.

Многие владельцы объектов, экономя «на спичках», просто не понимают, для чего нужен контур заземления. Его задача при соединении фазы с землей обеспечить максимальную величину тока короткого замыкания. Только в этом случае быстро сработают устройства защитного отключения. Этого невозможно достичь, если сопротивление растекания тока будет высоким.

Определившись с грунтом, вы сможете выбрать тип, и самое главное — размер заземлителей. Предварительный расчет параметров можно выполнить по формуле:

Расчет приведен для вертикально установленных заземлителей.

Расшифровка величин формулы:

• R0 — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• Рэкв — удельное сопротивление грунта, см. информацию выше.
• L — общая длина каждого электрода в контуре.
• d — диаметр электрода (если сечение круглое).
• Т — вычисленное расстояние от центра электрода до поверхности земли.

Задавая известные данные, а также меняя соотношение величин, вы должны добиться значения для одного электрода порядка 30 Ом.

Если установка вертикальных заземлителей невозможна (по причине качества грунта), можно рассчитать величину сопротивления горизонтальных заземлителей.

Поэтому лучше потратить больше времени на забивание вертикальных стержней, чем следить за барометром и влажностью воздуха.

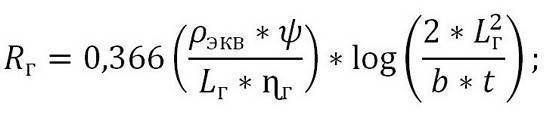

И все же приводим формулу расчета горизонтальных заземлителей.

Соответственно, расшифровка дополнительных величин:

• Rв — полученное после вычисления сопротивление одного заземлителя (электрода) в омах.
• b — ширина электрода — заземлителя.

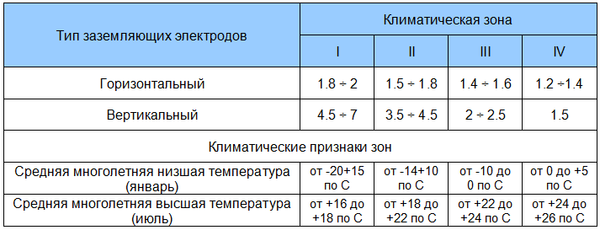

• ψ — коэффициент, зависящий от погодного сезона. Данные можно взять в таблице:

ɳГ — так называемый коэффициент спроса горизонтально расположенных электродов. Не вдаваясь в подробности, получаем цифры из таблицы на иллюстрации:

Предварительный расчет сопротивления необходим не только для правильного планирования закупок материала: хотя будет обидно, если вам не хватит для завершения работ, пары метров электрода, а до магазина несколько десятков километров. Более-менее аккуратно оформленный план, расчеты и чертежи, пригодятся для решения бюрократических вопросов: при подписании документов о приемке объекта, или составлении ТУ с компанией энергосбыта.

Разумеется, никакой инженер не подпишет бумаги только на основании пусть и красиво исполненных чертежей. Будут произведены замеры сопротивления растекания.

Далее расскажем о том, как добиться правильных характеристик внешнего контура заземления.

Объекты, требующие оснащения контуром

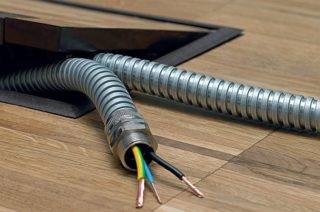

Металлическая проводка обязательно должна заземляться

В обязательном порядке должны заземляться:

• помещения, где работают станки, приборы и источники освещения с металлическими корпусами и кожухами;
• комплектные трансформаторные подстанции, а также здания, в которых размещено электротехническое оборудование со стальными корпусами;
• вторичная обмотка измерительного трансформатора;
• металлические трубопроводы для кабелей, помещения, где одновременно расположены металлоконструкции и кабели, провода.

Не требуется заземлять устройства, которые установлены на уже заземленное оборудование, автоматы защиты в электрощитках, электроизмерительные устройства.

Виды контуров заземления

Земля в состоянии «принять» практически любое количество электроэнергии. Но для этого необходимо не только знать, как заземлить, но и понимать величину параметров элементов системы. Внутренний контур дома принимает нагрузку первым. Затем ток устремляется к электродам, закопанным в грунт. Они в свою очередь должны быть правильно размещены и соединены. Тогда «уход» тока будет мгновенным, а значит, быттехника не успеет перегореть, и взрослые, дети и питомцы не станут жертвой поражения электричеством.

Треугольник – замкнутый контур

В данном случае отвод тока реализуется при помощи трех штырей. Их жестко соединяют железными полосами, которые становятся ребрами равнобедренного треугольника. До того, как заземлить дом таким способом, необходимо разобраться в геометрических пропорциях. Действуют следующие правила:

1. Количество штырей, полос – по три.
2. Штыри монтируются в углах треугольника.
3. Длина каждой полосы равна длине прута.
4. Минимальное заглубление всей конструкции – о,5 м.

Конструкцию собирают до монтажа заземления на поверхности. Самое надежное соединение – сварное. Шина изготавливается из полосы достаточного сечения.

Линейный

В данном случае также используют три электрода, которые вбивают в землю. Точки размещения формируют прямую линию или полукруг. Общие габариты достаточно большие, и такой способ применяют на участках достаточной площади. Расстояние между штырями должна быть равна заглублению или превышать его в полтора раза. Часто спрашивают, как заземлить здание, если в нем несколько квартир? Нужно просто увеличить число электродов. Главное выдержать расстояние между ними.

Размещать их можно в форме треугольника, квадрата, прямоугольника, круга. Основное преимущество данной типа заземлителя – надежность. Все штыри соединяются между собой полосой. Со временем под действием грунтовых и паводковых вод, металл поддается коррозии. С годами возможен разрыв связей между электродами. Но система все равно будет функционировать, пока шина остается подсоединенной к конструкции. Однако отсоединенный участок больше не работает, и для ремонта придется раскапывать участок и менять элементы, устранят разрыв, счаливать связи.

Устройство заземления своими руками: поэтапная инструкция

Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:

• сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
• угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
• гаечные глючи для болтов с гайками М12 или М14;
• штыковая и подборная лопаты для рытья и закапывания траншей;
• кувалда для вбивания электродов в землю;
• перфоратор для разбивания камней, которые могут встречаться при рытье траншей.

Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:

1. Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
2. Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
3. Болт М12 (М14) с 2 шайбами и 2-я гайками.
4. Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².

После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.

Выбор места для монтажа контура заземления

В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.

Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.

Выполнение земляных работ

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.

Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.

Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.

Забивание заземлителей

После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².

Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м

Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу

Сварные работы

После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.

Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.

Обратная засыпка

После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.

После полученную почву необходимо хорошо утрамбовать.

Проверка контура заземления

После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.

Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.

Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.

Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).

Медная

Наряду с оцинкованными полосами широко применяются на практике полосы заземления с медным покрытием. Медь менее активна электрохимически, чем сталь и цинк. Поэтому она служит дольше и может применяться в более сложных условиях.

Омедненные заземлители обладают хорошей пластичностью. Они поставляются немерной длиной, что удобно для прокладки контуров заземления. Также медная полоса используется для внутреннего контура в качестве магистрального проводника, служащего для подключения к нему оборудования. Минусом полос заземления с медным покрытием является их высокая цена.

Готовые комплекты заземления для частного дома

Самостоятельный монтаж позволяет существенно снизить затраты на систему заземления. Однако готовые комплекты позволяют ускорить работы и повысить надежность контура. Можно выделить такие модели:

1. ZandZ – контур с одним или несколькими электродами из нержавеющей стали. Допускаемое заглубление — до 10 м. Цена зависит от длины штырей. Средняя цена комплекта с пятиметровыми электродами — 23500 рублей.
2. Galmar – имеет электроды длиной до 30 м. Средняя цена — 41000 рублей.
3. Elmast. Эта система изготавливается в России и адаптирована к российским условиям эксплуатации. Цена – от 8000 рублей.

Для работы на портале nalog.ru необходимо:

иметь в наличии квалифицированный сертификат электронной подписи и соответствующий ему ключ,

— при использовании сертификата по ГОСТ Р 34.10-2012 выполнить команды:

sudo /opt/cprocsp/sbin/cpconfig -ini ‘\cryptography\OID\1.2.643.7.1.1.1.1!3’ -add string ‘Name’ ‘GOST R 34.10-2012 256 bit’ sudo /opt/cprocsp/sbin/cpconfig -ini ‘\cryptography\OID\1.2.643.7.1.1.1.2!3’ -add string ‘Name’ ‘GOST R 34.10-2012 512 bit’

При появлении строки Password: нужно ввести пароль пользователя в операционной системе macOS и нажать клавишу Enter.

— использовать браузер с поддержкой TLS сертификатов по ГОСТ Р 34.10-2012 (например, Chromium GOST),

— входить в личный кабинет по прямой ссылке:

https://lkul.nalog.ru — для юридических лиц,

https://lkipgost.nalog.ru/lk — для индивидуальных предпринимателей.

Чтобы удалить выбранный ранее сертификат электронной подписи из кеша Chromium GOST перезапустите браузер.
