Калькуляторы расхода клеевого состава химического анкера

О видах

Все клеящие составы для анкеров производятся в качестве двухкомпонентных. Готовить их нужно непосредственно перед тем, как начнется процесс монтажа самих анкеров.

В большинстве случаев клеевой состав поступает в продажу в двух видах:

1. В ампулах, которые используют под определенный размер отверстия.
2. В картриджах и тубах, которые бывают разного объема. Они состоят из двух отсеков. В одном отсеке находится клей, а в другом специальный отвердитель.

Если анкера монтируются с помощью ампул, то вначале необходимо вставить ее в отверстие. После этого можно вставлять стержень. Он раздавливает ампулу, содержащую клеевой состав. За счет этого клей полимеризируется, обеспечивая прочное соединение анкера с конструкцией.

Когда монтаж анкера производится с помощью картриджа или тубы, то происходит это следующим образом. Вначале в предварительную камеру выдавливается клей и отвердитель в равных пропорциях. Там они перемешиваются, а затем выдавливаются в подготовленное отверстие. После этого в него вставляется анкер.

Картриджи и тубы удобно использовать в тех случаях, когда анкера крепятся на пористую или пустотелую поверхность. Это может быть пенобетон, пустотелый кирпич, керамический блок с повышенной пористостью и так далее. Только в этом случае в поверхность нужно предварительно вставить перфорированные гильзы. Они не позволят клею вытекать наружу через пустоты. В целом же крепеж пустотелых конструкций с применением химических анкеров получается прочным и надежным. Аналогов такому методу пока не придумали.

Стоит отметить, что клеящий состав химических анкеров не обладает действием распирающего и расклинивающего типа. Поэтому их рекомендуют применять с материалами, у которых незначительное поперечное сечение.

Преимущества химических анкерных креплений

Среди основных достоинств таких креплений следует отметить:

• широкую область использования;
• простоту монтажа;
• возможность создания монолитного соединения с прикрепленным материалом;
• герметичное заполнение отверстия;
• возможность использования на влажных поверхностях или даже под водой;
• длительный срок эксплуатации;
• высокий уровень прочности;
• возможность корректировки анкерного крепления во время схватывания раствора;
• отсутствие токсичных материалов;
• устойчивость к агрессивным средам;
• отсутствие внутренних напряжений и т.д.

Но надо также отметить, что этот тип крепления имеет и несколько недостатков. Во-первых, это относительно высокая стоимость таких изделий. Еще одним минусом является длительный срок отвердевания клеевого состава. При температуре 20°C клей твердеет на протяжении 20-40 минут. При -5°C время полимеризации может достигать 6 часов. При еще более низких температурах процесс отвердевания не происходит.

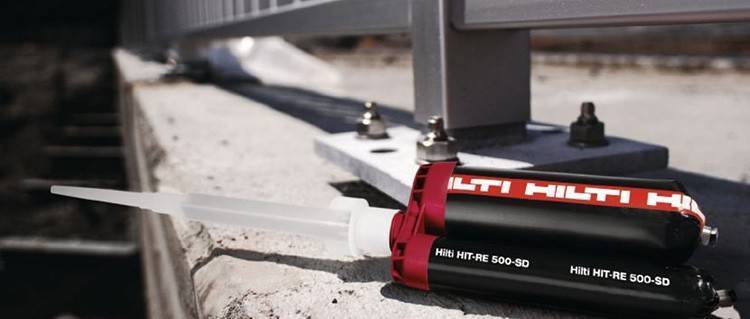

Химический анкер HILTI HIT-RE 500 V3 (500 мл)

Подробное описание (.pdf)

Применяют в отверстиях с влагой, в водонасыщенном бетоне. Отлично подойдет для отверстий, сделанных алмазной техникой и имеющие большую глубину и диаметр.

Свойства и преимущества hit re 500:

• Качество и надежность производителя Hilti говорят сами за себя!
• Химический анкер хилти способен выдерживать огромные нагрузки. Делает возможным установку шпилек диаметра более М24 и арматуры!
• Отсутствие напряжений в бетоне, что в свою очередь уменьшает межосевые расстояния и расстояния до кромки
• Хорошая гибкость
• Идельно подходит для применения в отверстиях, просверленными алмазными коронками. Делает возможным использования во влажных отверстиях, благодаря высокой адгезии. Имеет продолжительное время затвердевания, что в свою очередь делает возможным выполнять работы по корректировке правильности установки шпилек и установки в глубокие отверстия больших диаметров
• проведение работ с комфортом
• Простота в эксплуатации. Требует приложить незначительные усилия при инъецировании, благодаря эргономичному дозатору. Уникальная упаковка позволяет снизить объём строительных отходов.
• Не испускает резкий запах, благодаря этому можно спокойно работать внутри зданий и помещений.
• Легко контролировать уже установленные шпильки и арматуру благодаря красному цвету.

Применение химического анкера хилти hit re 500

Применение:

1. Установка и монтаж различного оборудования
2. установка бетонных колонн
3. установка ферм
4. всевозможных конструкций и коммуникаций

Да

Состояние материала основания	Влажный, Водонаполненный, Погружной, Сухой
Условия окружающей среды	Внутри помещения, вентилируемый фасад, Внутри помещения, влажные условия, Внутри помещения, сухие условия, Наружные работы, Под водой, пресная вода, Специальные модификации для высококоррозионных сред
Способ крепления	Предварительное крепление, Сквозное крепление

Метод очистки отверстия

Чистка вручную, Чистка сжатым воздухом

Состав материала

Эпоксидный клей

Направление установки

Все

Тестирован/одобрен для алмазного бурения

Да

Температура транспортировки и хранения, макс.

25 °C

Температура транспортировки и хранения, мин.

5 °C

PROFIS Да

Расход химический анкер хилти (любой)

В этом документе Вы можете точно определить необходимое количество (расход) любого клея хилти.

Для этого Вам потребуется: скачать документ, открыть в Excel, разрешить редактирование (если Excel предложит).

Далее в формулы нужно будет ввести диаметры отверстий и шпильки и глубину отверстия. В итоговых формулах Вы получите объем (мл.) клеящего состава, который требуется на одно отверстие и на n-количество, которое Вы также можете указать.

Комплект

Рекомендуемые

Заполните обязательные поля *.

Назад

Калькулятор расхода химических анкеров

Расход для полнотелых и пустотелых материалов в зависимости от используемой шпильки, качества монтажа и других параметров.

При выборе типа химического анкера учитывайте температуру материала основания

Расход химического состава зависит от материала основания и геометрических характеристик анкерного крепления. В соответствии с регламентом на монтаж химических анкеров, установка считается выполненной правильно, если излишки химического состава выступили из отверстия.

Расчет расходования химического состава инжекционной массы производится по соответствующим формулам и зависит от степени пористости материала.

Расход химического состава при стандартной глубине заделки анкера

Диаметр анкера, d (мм)	Диаметр отверстия (мм)	Стандартная глубина заделки (мм)	Расход химического состава (мл)
М8	10	80	4,19
М10	12	90	6,78
М12	14	110	11,28
М16	18	125	21,2
М20	24	170	51,24
М24	28	210	81,16
М30	35	280	179,5

Расход состава с применением сетчатых гильз (изменяется от геометрии пустот)

Диаметр анкера, d (мм)	Диаметр отверстия, d (мм)	Диаметр (тип сетчатой гильзы)	Стандартная глубина заделки, L (мм)	Расход химического состава (мл)
М8	14	12 (металл)	100	15,39
М10	16	15 (пластик)	90	18,09
М10	16	15 (металл)	125	25,12
М12	16	15 (пластик)	140	28,14
М12	16	15 (металл)	200	40,19
М16	22	20 (пластик)	85	34,19
М16	22	20 (металл)	250	113,04

Расход химического состава при глубине заделки превышающей стандартную (мл)

Диаметр анкера	Диаметр отверстия	Глубина заделки анкера. L (мм)
80	90	100	110	120	125	130	140	150	160	170	180	200	210	250	280	300	350	400	450	500
М8	10	4,19	4,71	5,23	5,76	6,28	6,54	6,8	7,33	7,85	8,37	8,9	9,42	10,5	11	13,1	—	—	—	—	—	—
М10	12	—	6,78	7,54	8,29	9,04	9,42	9,8	10,6	11,3	12,1	12,8	13,6	15,1	15,8	18,8	21,1	—	—	—	—	—
М12	14	—	—	—	11,3	12,3	12,8	13,3	14,4	15,4	16,4	17,4	18,5	20,5	21,5	25,6	28,7	30,8	—	—	—	—
М16	18	—	—	—	—	—	21,2	22	23,7	25,4	27,1	28,8	30,5	33,9	35,6	42,4	47,5	50,9	59,4	—	—	—
М20	24	—	—	—	—	—	—	—	—	—	—	51,2	54,3	60,3	63,3	75,4	84,4	90,4	106	121	—	—
М24	28	—	—	—	—	—	—	—	—	—	—	—	—	—	86,2	103	115	123	144	164	185	205
М30	35	—	—	—	—	—	—	—	—	—	—	—	—	—	—	—	180	192	224	256	288	320

Более подробную консультацию вы можете получить у наших специалистов.

Производители и характеристики химических анкеров

Инжекционные анкеры предлагаются многими производителями. Самые качественные составы – у европейских компаний. Давайте разберём несколько примеров составов, широко популярных у наших строителей.

Химический анкер «Титан» и его свойства

Это универсальный состав на основе полиэфирных смол. «Титан» можно использовать для монтажа тяжёлых конструкций, для ремонтных и реставрационных работ. Химический анкер «Титан» устойчив к повышению температуры до 80°C, твердеет при комнатных температурах в течение получаса, а при -5°C – в течение полутора часов.

Химический анкер «Титан»

Sormat – финское качество

Состав от этого производителя предназначен для монтажа элементов средней тяжести в ячеистом бетоне и пустотелом кирпиче. Химический анкер Sormat продаётся в баллонах с одноразовым соплом. Его состав основан на полиэстеровой двухкомпонентной смоле.

Химический анкер Sormat

Низкотемпературная смесь под маркой BIT

Химический анкер «БИТ» – смесь для надёжного крепления деталей конструкции даже при низких температурах. Такие анкеры можно ставить даже в морозную погоду – при -18ºC. В основе жидкого дюбеля лежит эпоксиакрилатная смола высокомолекулярной структуры. У химического анкера BIT-EA в тубе на 400 мл низкая вязкость, что позволяет легко выдавливать состав из тубы и равномерно заполнять им отверстия для болтов.

Такие анкеры не имеют специфического запаха, так что с ними можно работать в жилых помещениях.

Низкотемпературная смесь BIT

Серия жидких дюбелей «Момент»

Синтетические дюбели под маркой «Момент» могут использоваться для монтажа тяжеловесных конструкций на пустотелом кирпиче и пористом бетоне. Химический анкер «Момент» пользуется популярностью за счёт быстрого отвердения и высокой прочности. В смеси нет стирола, а значит во время работы не будет токсичных выделений и резкого запаха.

Эти инжекционные анкеры можно использовать для монтажа ворот, перил и спутниковых тарелок. Температура для работы с составом – от +20°C.

Жидкий дюбель Момент

Инжекционные анкеры Hilti

Эпоксидный клей «Хилти» можно эксплуатировать в диапазоне температур от -40°C до +70°C. Эти анкеры подходят для использования в зонах сейсмической активности и могут устанавливаться под водой. Ассортимент химических анкеров «Хилти» представлен в каталоге фирмы. Состав полимеризуется при температуре до -5°C. Его применяют при монтаже металлических конструкций любой сложности, а также при необходимости электрической изоляции деталей.

Химический анкер Hilti HIT-RE 500. Цена тубы – около 2350 рублей Химический анкер Hilti HIT-RE 500

Анкер ХИЛТИ для бетона: виды, применение, использование

Анкер ХИЛТИ – собирательное название специального вещества предназначенного для крепления несущих анкерных болтов и шпилек в старом бетоне, кирпиче, пеноблоке, ракушечнике и прочих каменных материалах, в том числе пористых и пустотелых.

Что представляет собой анкер Хилти для бетона?

Анкер ХИЛТИ приставляет собой двухкомпонентное вещество, состоящее из смолы и отвердителя. Установка крепежных элементов с использованием анкера Хилти один из самых надежных способов крепления несущего болта или несущей шпильки имеющий следующие преимущества и недостатки:

• Высочайшая прочность крепления на растяжение и отрыв;
• Возможность использования снаружи и внутри помещений;
• Единственно возможный способ надежной установки крепежного элемента в пористые материалы;
• Простота использования;
• Герметичность соединения;
• Средний срок службы от 50 лет;
• Высокая стойкость к вредным атмосферным и химическим факторам;

Недостатков несколько: высокая стоимость, длительный срок твердения в условиях низкой температуры (от 5 до 7 часов) и ограниченный срок хранения не более 12 месяцев.

Анкера ХИЛТИ для бетона: виды и особенности монтажа

На данный момент времени выпускается два вида химических анкеров ХИЛТИ в зависимости от упаковки и технологии использования: инъекционные (тубы и картриджи) и капсульные (одно и двухкомпонентные).

• Ампульный однокомпонентный анкер представляет собой герметичный стеклянный цилиндр, наполненный специальной полиэфирной смолой, твердеющей при контакте с окружающим воздухом. Ампула вставляется в отверстие под болт или шпильку. Затем в нее ввинчивается болт (шпилька). Происходит разрушение стекла, смола вытекает, заполняет пространство между крепежным элементом и стенками отверстия, отвердевает при контакте с воздухом и через определенное время крепежный элемент готов и использованию. Также существуют и двухкомпонен6трные ампульные анкеры. Недостаток ХИЛТИ данного вида – в отверстии остаются кусочки стекла, которые несколько снижают прочность соединения;
• Инъекционные анкеры ХИЛТИ: картриджные и тубы. Картриджный анкер представляет собой емкость с «носиком», через который смола выдавливается в установочное отверстие. Туба – это также емкость со смолой объемом 400-800 миллилитров. В этом случае для выдавливания и подачи смолы используется специальный пистолет. Стоимость монтажа с помощью химических анкеров данных видов несколько ниже ампульных анкеров, за счет того что картриджа или тубы хватает на установку нескольких болтов или шпилек. Особенностью монтажа в пористые или пустотелые материалы является предустановка в заливаемое отверстие специальной перфорированной гильзы. Это необходимо для того чтобы смола не протекала в пустоты или поры.

Химический анкер HILTI

Рамные анкеры HILTI

Последний способ является единственно возможной технологией крепления нагружаемых элементов в: пустотелый кирпич, пористый пено — или шлакоблок, мягкий ракушечник или известняк.

Где применяют анкер Хилти?

Сферы применения, в которых экономически целесообразно использовать химические анкеры:

• Монтаж ограждений в асфальтобетонное покрытие;
• Строительство ограждений лестничных маршей и ограждений площадок;
• Монтаж инженерных коммуникаций;
• Ремонт инженерных коммуникаций, ограждений, лестничных маршей и пр.;
• Установка арматурных вылетов в старый бетон или каменные материалы;
• Монтаж всевозможных конструкций на фасады и стены зданий и сооружений;

Любые другие строительно-ремонтные работы связанные с необходимостью надежного крепления несущих болтов или шпилек в бетон, кирпич, известняк, пеноблок, шлакоблок, керамоблок и прочие твердые строительные материалы.

salecement.ru

Сколько стоит химический анкер

Для более полного представления будущих расходов при использовании жидких дюбелей представляем вам таблицу цен на составы (все цены указаны по состоянию на декабрь 2020 года):

Марка	Производитель	Объём тубы	Стоимость, руб
Akfix C900	Akfix (Турция)	300 мл	720
Fischer FIS V 360	Fischer (Германия)	360 мл	1574
Sormat ITH 300 PE	Sormat (Финляндия)	300 мл	1460
Hilti HIT-RE 500	Hilti (Россия)	500 мл	2000
BIT-EA	Bit (Великобритания)	400 мл	1098
«Момент Крепёж CF900»	Henkel (Германия)	280 мл	800

Как видите, разброс цен сравнительно небольшой. Так что можно выбирать химические анкеры не по стоимости, а по производителю и техническим характеристикам.

Конструкция механического анкера знакома даже начинающему строителю. А что же такое химический анкер, и как с ним работать? В статье рассмотрим данное понятие более детально, познакомимся с разновидностями и способами применения жидкого состава, а также проверим его на прочность.

Химический анкер представляет собой клеящую жидкую массу, которая надежно фиксирует между собой металлический крепеж и монтажное основание. Европейская организация технических стандартов называет его вклеивающий анкер, а среди любителей и профессионалов можно услышать понятия «инжекционная масса», «система вклеиваемых анкеров», «жидкий анкер», «химический дюбель». Однако самым распространенным названием среди жителей стран СНГ остается «химический анкер».

Принцип крепления с его помощью прост. Подготовленное отверстие в основании заполняется связующим жидким составом, после чего в него вставляется металлический стержень. Спустя некоторое время смесь начинает твердеть, надежно фиксируя стержень в основании. Таким образом, создается прочное монолитное крепление, которое в зависимости от качества производителя, правильности монтажа и типа конструкции выдерживает значительные нагрузки в несколько десятков тонн. Применение химического анкера довольно обширное. Он используется для фиксации крепежей в бетонном, кирпичном, каменном, металлическом, деревянном основании и других сложных несущих конструкциях, таких как мосты, балконы и козырьковые здания.

Прочность фиксации химическим анкером намного выше, чем распорным. Жидкий дюбель способен выдержать в 2,5 раза больше нагрузки на разрыв. Итак, какие же главные преимущества имеет химический анкер:

• повышенная прочность крепления по сравнению с металлическим анкером в несколько раз;
• широкое применение жидкого состава, возможность создания прочного крепления в менее прочных основаниях (пено- и газобетоне, пористом кирпиче);
• стойкость к агрессивной среде (щелочь, вода), использование фиксирующего состава во влажных условиях и даже под водой;
• не вызывает напряжения на стенки отверстия, в отличие от распорных крепежей, подходит для монтажа перил и парапетов;
• создает полную герметизацию швов;
• обладает долговечностью, эксплуатация крепления превышает 50 лет.

Пропорции всех компонентов химического анкера производители тщательно скрывают. Однако, чтобы у вас сложилось хотя бы примерное представление о составе этой клеящей смеси, вот список компонентов: искусственные смолы на основе полиуретана, акрила и полиэфира, кварцевый песок и вяжущие смеси (цемент), отвердитель. Точно известно только одно, что химический анкер – это смесь из двух компонентов. Первый – клеевой состав, а второй – отвердитель. Производят жидкий анкер в двух вариантах – в ампулах и тубах, картриджах разного объема. Ампулы предназначены для разового использования под конкретное отверстие, а картриджи и тубы можно применять многократно для работы с большим количеством крепежей.

Химический анкер в ампулах

Также химические анкеры разделяют в зависимости от температуры применения. Можно выделить летние, зимние и весенне-летне-осенние продукты. Летний анкер применяется при температуре от 5 до 40 °С, весенне-летне-осенний – от -10 до 40 °С, а зимний способен застывать при -26-20 °С. В связи с тем, что срок хранения химического анкера непродолжительный, следует подбирать его, ориентируюсь на погодные условия в период выполнения работы.

Как работать с химическим анкером, пошаговая инструкция

Химический анкер – это двухкомпонентный клей на основе синтетической смолы, при помощи которого происходит закрепление стальных закладных элементов в строительных основаниях

Перед началом работ по монтажу химанкера необходимо ознакомиться с информацией на картридже, обращая внимание на принципиальную схему монтажа, рекомендуемые производителем размеры отверстия и время схватывания состава при определенной температуре.

Этапы монтажа химического анкера:

1. Подготовка отверстия.

Делаем отметку на поверхности основания в месте установки анкера. Бетон сверлим буром, диаметр которого превышает диаметр шпильки на 2 мм. Использовать алмазный инструмент не рекомендуется, так как смола лучше сцепляется с шероховатой поверхностью. При работе с кирпичной кладкой ударную функцию отключаем, чтобы избежать сколов и растрескивания кирпича. При сверлении бур держим строго перпендикулярно плоскости основания. Необходимую глубину установки контролируем при помощи ограничителя глубины или нанесенной на буре метки.

Для получения надежного крепления принципиально важно тщательно прочистить отверстие от сверлильной крошки и пыли. Если этого не сделать, состав свяжется с продуктами сверления, что ослабит соединение

Сначала полость очищают металлическим ершиком, затем продувают ручным насосом. Желательно процедуру повторить несколько раз до полного отсутствия видимых остатков пыли. При больших объемах работ лучше воспользоваться строительным пылесосом, так как это ускорит процесс.

2. Ввод химического состава.

Прикручиваем насадку к картриджу и вставляем его в пистолет для инжекционных масс. Первые 10 см выдавленной массы не используем, так как нет гарантии, что компоненты равномерно перемешались в миксере. Смесь готова к применению, если имеет однородный серый цвет. Помещаем сопло вглубь полости и дозировано заполняем ее составом на 2/3 объема, немного вытаскивая инструмент при каждом нажатии на курок.

При работе с пустотелыми материалами (щелевой кирпич) есть свои особенности. Пустоты не дают сформировать естественного отверстия со стенками, поэтому вставляем специальную пластиковую гильзу с колпачком и заполняем ее составом. При погружении шпильки часть химического анкера выходит через сетчатую гильзу и застывает в полостях кирпича, образуя упор. Колпачок нужен для того, чтобы крепежный элемент заходил в гильзу строго по центру и удерживался в таком состоянии до полного застывания «химии».

3. Установка металлического анкера.

Погружаем шпильку в отверстие вращательными движениями. Для равномерного распределения раствора можно слегка потянуть крепеж на себя, а затем до конца докрутить его и оставить до полного застывания клея. Во время выдерживания времени схватывания можно корректировать положение метиза. Индикатором полного заполнения отверстия является немного выступившая на поверхность связующая масса, которую можно легко отколоть после затвердения.

4. Монтаж и затягивание гайки.

После полного застывания раствора переходим к самому ответственному моменту – закреплению строительных материалов и элементов. Затягиваем гайку, используя динамометрический ключ. В рекомендациях производителя инжекционной массы указаны максимальные значения усилия, с которым можно затягивать гайку. Если использовать обычный ключ, есть риск превысить допустимый момент, что может привести к проворачиванию шпильки или раскалыванию материала при небольших краевых и осевых расстояниях.

Если необходимо сделать перерыв в работе, не снимайте смесительный носик с картриджа, а перед повторным применением замените его на новый. Чтобы правильно рассчитать количество картриджей необходимых для монтажа химического анкера, воспользуйтесь онлайн калькулятором расхода инжекционных масс.

Полезные советы
20.09.2019 12:07:21

Отзывы могут оставлять только зарегистрированные пользователи. Пожалуйста, зарегистрируйтесь

Написать отзыв

Сфера применения

Наиболее хорошо подходит химический анкер для газобетона, камня, бетона, кирпича (в том числе пустотелого), хотя его можно применять при работе с самыми разными материалами.

Важно! Особенно актуально использование анкеров в ситуациях, когда традиционный крепеж и дюбели не могут обеспечить надежность соединения. Это касается работ с такими материалами, как известняк, керамзитобетон, ячеистый бетон, песчаник

Дюбель для газобетона

Сферы применения химического анкера:

• домостроение – монтаж кровли, балконов, козырьков зданий, беседок, ворот;
• фиксация любых стальных элементов;
• установка поручней в тоннелях и иные работы, требующие электрической изоляции;
• монтаж систем вентиляции на слабых основаниях;
• крепление крупногабаритных конструкций;
• обустройство различных подводных строений;
• монтирование подъемников на горнолыжных курортах, рекламных элементов, строительных лесов;
• укрепление основания зданий, соединение с фундаментом;
• замена арматуры в ответственных конструкциях – мостах, лестницах, перекрытиях, опорных колоннах, эстакадах;
• установка вспомогательного оборудования – сантехники, спутниковых тарелок, фонарей.

Монтаж металлоконструкций

Сам металлический крепеж, подходящий для работы с химическим анкером, может быть изготовлен из нержавейки, углеродистой или гальванизированной стали. Применять состав можно в условиях любой влажности, в том числе под водой.

Преимущества и недостатки химических анкеров.

Химические анкеры, как, собственно и все строительные материалы, имеют свои положительные и негативные особенности. О них необходимо иметь информацию, чтобы не столкнуться с неприятными моментами при применении крепежа и в ходе эксплуатации готовой конструкции.

Арматурные пруты, закреплённые химическими анкерами в пористом материале несущей стены.

К достоинствам этого специфического материала можно отнести следующее:

Герметичность закупорки отверстия после установки анкера.
Отсутствие растягивающего напряжения в бетонном основании.
Широкая сфера применения.
Простота монтажных работ, которые не требуют опыта и специальной подготовки.
Высокая прочность анкера при его отвердевании, существенно превышающая этот параметр у традиционных распорных элементов.
Способность выдерживать большие нагрузки и растягивающее напряжение, то есть высокая несущая способность.
Химический анкер является материалом, устойчивым к внешним атмосферным воздействиям, к коррозии процессам, инертен к химическим влияниям.
Существуют специальные анкерные составы с характеристиками, позволяющими их применение в условиях высокой влажности и на переувлажненных поверхностях, а также вообще для конструкций, создаваемых под водой.
Срок эксплуатации такого соединения сопоставим с долговечностью самого основания и обычно составляет не менее пятидесяти лет.
Производителями производятся клеящие составы, не содержащие токсичных веществ. Эти варианты выбираются для внутренних работ

Поэтому при выборе материала на этот фактор необходимо обратить особое внимание.
Коэффициент теплового расширения анкеров расположен в том же диапазоне, что и материалов основания. Благодаря этому качеству при эксплуатации конструкций не возникает ненужных внутренних напряжений при температурных перепадах.

Особое внимание необходимо уделить недостаткам химических анкеров, так как именно они доставляют большое количество неприятностей:

В отличие от традиционных анкерных элементов, химические составы требуют достаточно длительного срока до достижения полной готовности установленного крепежного элемента к восприятию нагрузки. Период готовности крепления зависит от температуры окружающей среды:

— при температуре +20 градусов срок отвердевания составит 25÷40 минут;

— при 5 градусах — 5,5÷6 часов;

— если температура более низкая, то отвердевание (полимеризация) составов практически не происходит.

• Маленький срок хранения закрытой упаковки. Как правило, он составляет не более одного года.
• Небольшой срок жизни состава после вскрытия картриджа. Поэтому, если упаковка вскрывается, она должна быть сразу использована.
• Высокая стоимость материала, что отпугивает многих потенциальных потребителей.

Калькуляторы расхода клеевого состава химического анкера

Химический анкер позволяет осуществить установку навесных или испытывающих высокую нагрузку конструкций на таких основаниях, где обычные крепежные элементы не показывают должной надёжности. По сути – это двухкомпонентный клеевой состав, которым заполняется отверстие (шпур) перед установкой в него арматурного прута или резьбовой шпильки. Клеевая масса обволакивает вставленную деталь и одновременно проникает в поры и пустоты основания, обеспечивая тем самым сверхнадежную фиксацию.

В продаже представлено немало разновидностей химических анкеров. С изделиями ампульного типа все понятно – вместимости одной капсулы достаточно для одной точки крепления. Но как быть с составами, расфасованными в тубы и подаваемыми в шпуры с помощью пистолетов-дозаторов? Материал весьма дорогостоящий, и поэтому нелишним будет знать примерный расход состава на один анкер, чтобы можно было ориентироваться и при покупке, и в ходе работы. Помогут в этом вопросе калькуляторы расхода клеевого состава химического анкера.

Необходимые пояснения приведены ниже.

Калькуляторы расхода клеевого состава химического анкера

Предоставляется возможность рассчитать расход для двух вариантов использования химического анкера.

Если крепление подвесной конструкции производится на основании, обладающем достаточной несущей способностью (с марочной прочностью более М100), то можно ограничиться сверлением обычного прямого шпура, перпендикулярного поверхности, на требуемую глубину. Расход состава в таком случае будет небольшим – по сути, это только лишь заполнение пространства между шпилькой (прутом) и стенками шпура, с добавкой еще 10% на проникновение в поры и пустоты материала основания.

Ниже расположены два калькулятора – каждый для своего случая. При желании можно сравнить, насколько меняется расход клеевого состава жидкого анкера (при равных остальных параметрах).

Технология установки химического анкера

Технология установки заключается в фиксации анкера любой формы введенным химическим составом в заранее просверленное отверстие основания. Укрепление анкера происходит за счёт отверждения химического состава в основе без создания распора и развития деформаций напряжения. Во время отверждения возникают молекулярные соединения состава с материалом основания внутри просверленного отверстия. В связи с равным значением коэффициента расширения состава и материала основания образуется монолитное соединение крепежа.

По несущей нагрузке химические анкеры превышают стандартные распорные анкеры, благодаря чему происходит очень надежное крепление конструкций к поверхностям из различных материалов. Поэтому технология имеет в последнее время такую растущую популярность.

Технология анкерования

Крепёж основан на возникновении реакции между материалами. Химические растворы для проведения работ, полиэфирная смола и отвердитель поставляются в упаковке (таре) двух типов – стеклянные ампулы и тубы (картриджа). Их смешивание вызывает химические и физические процессы фиксации. Скорость фиксации конструкции зависит от типа химического состава смеси и физического состояния (влажность, температура) окружающей среды.

Ампулы. Размер ампулы рассчитан для достижения максимальных нагрузок на крепёж и соответствует размеру анкера. Сверлится отверстие заданного размера, в него вставляется ампула, а затем забивается или вкручивается шпилька. Крепёж может быть изготовлен на месте или приобретен в фирме вместе с ампулами. Ампулы делятся по диаметру и используют для крепежа в отверстиях определённого размера.

Картриджи. В картриджах составы разделены и во время выдавливания смешиваются внутри сопла-насадки, имеющего специальную конструкцию в виде спирали. Они различаются по размерам и схеме компоновки отделов для составов. Заливка состава из картриджа в просверленное отверстие проводится специальным пистолетом дозатором. Преимущество – используются для фиксации анкеров в отверстия любого размера, даже значительно превышающего его диаметр.

Перед установкой крепежа отверстия следует очистить от пыли и загрязнений. При использовании картриджа для пустотелых конструкций в отверстие предварительно вставляют перфорированный патрон из полиэфира. За счет расширения раствора, вытекающего сквозь отверстия, в стенке патрона создаётся дополнительная фиксация химического анкера в бетон.

Возможно применение картриджей в качестве клея для фиксации изделий из различного материала друг к другу. Также они используются для ремонтных работ при затирке трещин, отверстий.

Химический анкер-шпилька. В фиксируемых рабочих поверхностях симметрично формируются отверстия, которые заполняются химическим раствором из картриджа; реже применяют ампулы. Соединение изделий производят чрез вставленную шпильку.

Химический анкер применяют в качестве надежного крепления во многих направлениях современного строительства:

• строительство дорог (установка шумозащитных экранов, барьерных ограждений, информационных щитов, мачт освещения);
• фасады вентилируемые (пользуются для крепления конструкций к пустотелому кирпичу и ячеистому бетону);
• установка сложных конструкций (балконы, консоли, колонны , создание арматурных выпусков);
• установка более декоративных конструкций (перил, козырьков, освещения, лепнины);
• реклама (пользуются для установки вывесок, перетяжек, баннеров, информационных конструкций);
• лифтовая служба (ремонт и монтаж шахт, крепление оборудования, эскалаторы);
• монтаж подсобного строительного оборудования (леса, краны);
• установка промышленного оборудования (нефтеперерабатывающие оборудование, конвейеры, станки);
• склады (стеллажи, подъемники, транспортеры);
• сборка зданий из блоков (крепление каркасов к фундаментам ,а к ним блоков);
• усиление прочности конструкции и фундаментов (металлические конструкции, пропитывание кладки стен);
• реставрация зданий (пользуются для устройства перекрытий, восстановления кладки, крепления новых конструкций к существующим);
• морское строительство (порта, шлюзы, нефтеналивные терминалы);
• индустрия водных развлечений( аква-парки ,бассейны, );
• аэропорты (взлетные полосы, крепление антенн и оборудования для навигации);
• зимняя индустрия отдыха (подъемники, фуникулеры);
• энергетика (АЭС, ГРЭС, трансформаторы, опоры ЛЭП);

При выборе использования этого вида крепежа учитывают и значительное снижение затрат. Экономия доходит до 50% в сравнении с использованием традиционных типов анкеров, а особенно при использовании крупногабаритных размеров. Происходит уменьшение запасов на складе и снижение накладных расходов за счет возможности изготовления анкера любой формы на строительной площадке, а также уменьшения их общего количества в работе на единицу площади фиксируемого изделия. Благодаря его характеристикам, любые крепёжные работы легче и быстрее выполняются при использовании химического анкера.

Химические анкеры расширяют горизонты строительства. На рынке появляется все большее их количество с новыми усиленными свойствами фиксации.

На чтение: 5 минут Нет времени?

Даже люди, далёкие от строительства, знают, что такое механический анкер. Без него надёжное крепление частей любой строительной конструкции невозможно. А вот понятие «химический анкер» знакомо не всем. Что это такое, как его использовать и правильно подобрать – в этом материале от HouseChief.ru.

Читайте в статье
