Калькуляторы расчета размеров заполняющих фрагментов для дверей шкафа-купе

Нюанс расчетов деталировки при разметке засверловки

Есть еще один нюанс. При разработке внутреннего наполнения шкафа-купе, полки между собой проектируются на определенную высоту.

Так как же разметить боковую панель шкафа для отверстия под крепление полки?

В нашем случае, полка от нижнего горизонта (модуля) должна находиться на расстоянии h. Нам нужно найти расстояние H – ость от торца бока, на которой будут находиться отверстия.

При представленной компоновке модуля, размер H будет состоять из высоты нижнего горизонта (16мм), запланированного расстояния h и половине толщины полки (8мм). Половине толщины – т.к. отверстие должно быть по центру толщины полки.

Значит получим:

H=16+h+8.

Вот таким образом рассчитываются полки и боковины шкафа-купе. О том, как правильно рассчитать модули выдвижных ящиков на телескопических или роликовых направляющих можно прочитать здесь.

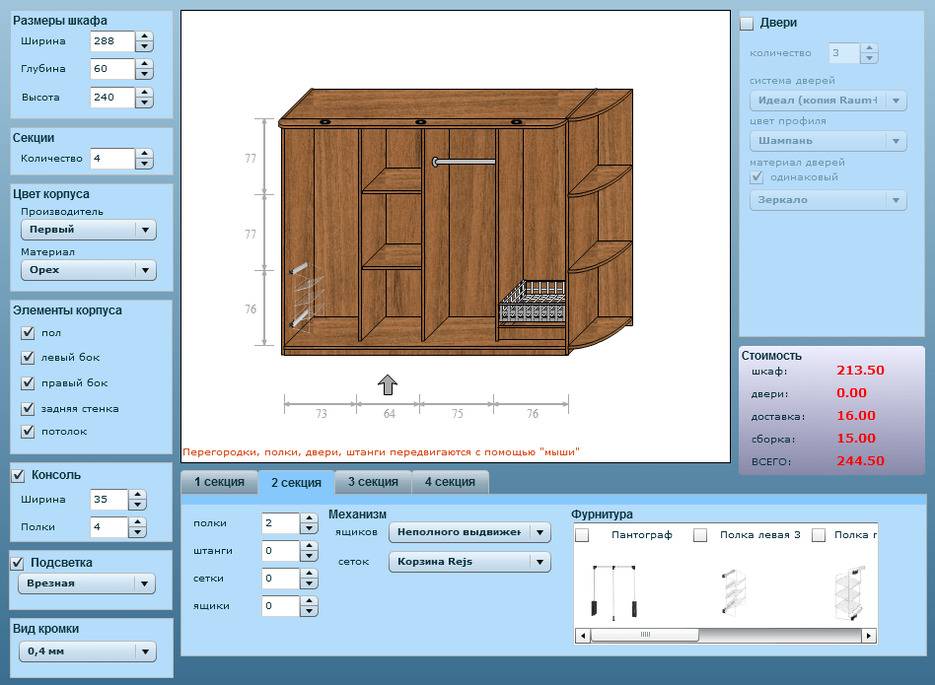

Как они работают?

Всё очень просто.

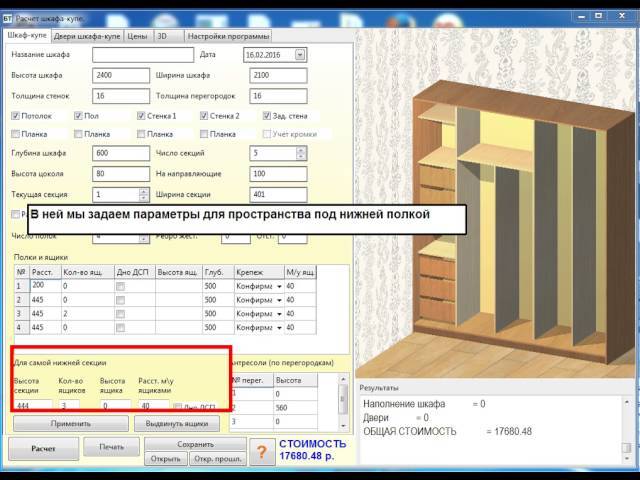

В первом окне, которое открывается закладкой “Параметры”, вводим исходные данные: размер проёма, в который будут встраиваться двери-купе, количество дверей, мест перекрытий, количество зеркальных дверей и глухих, количество межсекционных планок и т.д.

Во втором окне, “Ламинат”, вводим размеры деталей корпуса. Это, практически, делается автоматом из любой мебельной программы: PRO100, bCAD, Астра Конструктор и другие.

В третьем окне, “Комплектующие”, – вводим набор необходимой фурнитуры. Фурнитуру Вы можете вписать и свою, аккуратно прописав название и цену нужной фурнитуры.

В итоге, мы получаем конечную стоимость изделия, которая отображается в окне “Параметры” и в окне “Смета”, и, открывая окно “Детали”, мы имеем рабочие размеры наполнения в двери-купе, а именно зеркала и глухой панели, и профилей, горизонтальных и вертикальных.

Это очень удобно и значительно облегчает жизнь рядовому мебельщику.А главное, всё – просто.

Как сделать шкаф-купе своими руками

Если возникло желание самостоятельно изготовить шкаф купе, то первоначально стоит определиться с его видом. Первый – встроенный: измерить место установки, сделать проект, заказать распил элементов, собрать изделие. Второй – угловой: сборка ничем не отличается от предыдущего варианта. Третий – проходной: имеет прямоугольную форму и высоту от пола и до самого потолка.

Декоративное оформление шкафа-купе позволяет вписать его в большинство стилей.

В качестве материала чаще всего останавливают выбор на ДСП. На строительном рынке он представлен в широкой цветовой гамме.

Деталировка шкафа купе для распила включает в себя:

большую полку;
две боковые стороны;
дно;
крышку;
примерно семь небольших стеллажей;
две перегородки;
два цоколя: передний и задний;
два ребра коробки;
боковые стенки коробки.

Правильно подобранная фурнитура значительно облегчит заполнение внутреннего пространства.

Чтобы самостоятельно собрать шкаф купе необходимо следовать инструкции:

С помощью конфирматоров все детали собираются в единое целое. Необходимо одновременно смотреть на проект и делать отметки.
После того, как на элементах метки проставлены приступают к процессу сверления. Для этого берется сверло восемь миллиметров. Диаметр отверстия пять миллиметров, глубина не более шестидесяти, оно должно быть полностью сквозным. В подполочниках делается несколько отверстий. Таким образом, в дальнейшем можно будет двигать полки по своему усмотрению на разные уровни.
Соединить все элементы конструкции. За счет уровня выставить ее максимально ровно.
По периметру крыши прикручиваются верхние направляющие, отступ от днища должен составлять не более десяти миллиметров. Зафиксировать нижние направляющие. Перед закруткой саморезов советуют в роликовую колею вставить стопоры.
Верхняя часть фасада заводится за направляющую, колесики монтируются в необходимую колею. Регулировка выполняется с помощью специального шестигранного ключа. В нижней части торца следует расположить регулировочные винты. Установить фасад в необходимое положение.

Оригинальные и неординарные модели наполняют пространство новыми красками и наделяют его выразительностью.

Шкаф купе станет оптимальным решением в небольшой квартире. Он занимает мало места, при этом функциональный и удобный.

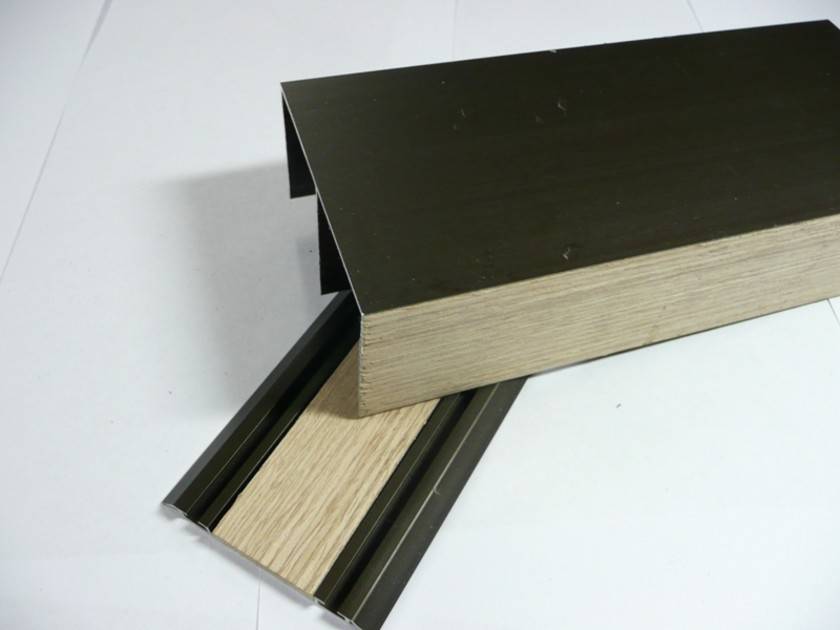

Методы окрашивания

Существует несколько способов декорирования профилей. Основными считаются:

Анодирование. Суть этого метода заключается в создании оксидного слоя. Он придает профилю красивый вид, предотвращает стирание и потускнение, делает материал водостойким, укрепляет его свойства.
Кварцевание. Используется в основном как вспомогательный метод. При помощи щеточной шлифовки тщательно очищают деталь.
Катафорез. Многоразовая обработка профиля химическими средствами обеспечивает идеальное покрытие без пор, неровностей. После таких процедур поверхность делается гладкой, блестящей.
Окутывание в ПВХ. Позволяет создавать различные текстуры, повышает устойчивость к механическим повреждениям.
Шпонирование. Профиль покрывается древесным слоем. Идеально подходит для придания изделию текстуры различных пород. На готовый шпон наносится лак.

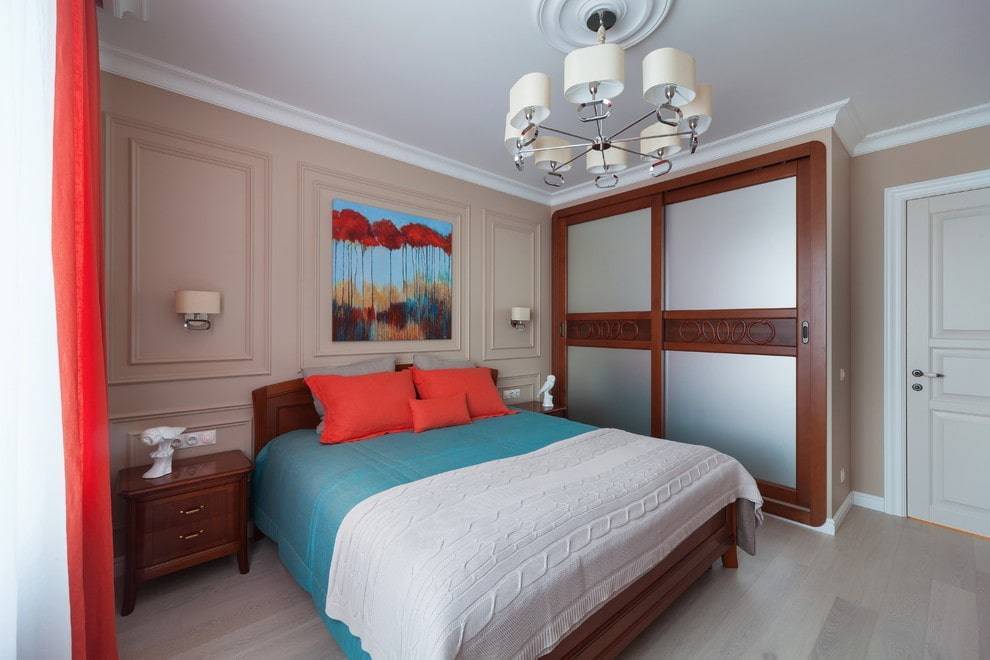

Как вписать в интерьер шкаф-купе в классическом стиле, советы

Анодирование

Катафорез

Пленка ПВХ

Шпонирование

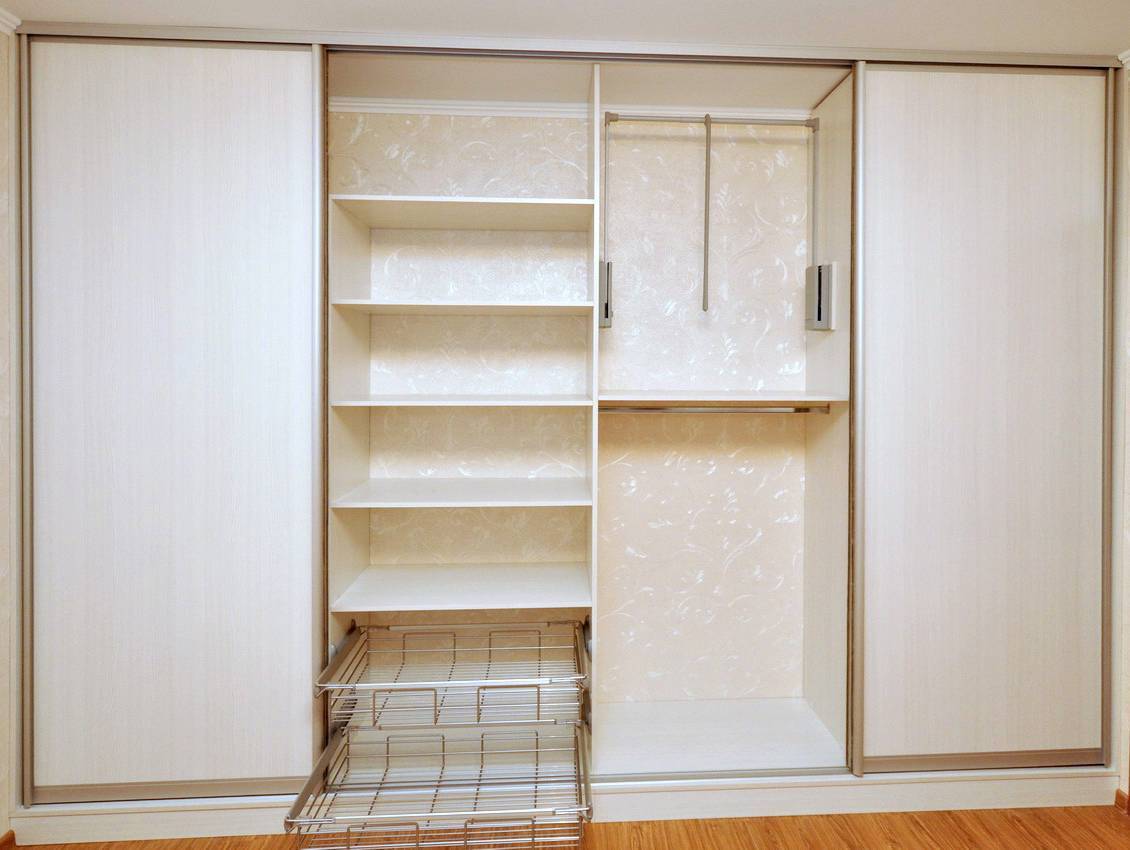

Встроенный шкаф-купе (пример расчёта)

Высота: 2500 мм.
Ширина: 1900 мм.
Глубина: 600 мм.
Обрамление дверей — Шампань (Оптима)
Цвет видимых частей шкафа-купе — под дерево, наполнение — под дерево.
Шкаф без задней стенки, без пола и без одной боковой.

Расчет дверей шкафа-купе. При расчете дверей шкафа-купе необходимо помнить, что по технологии на каждую пару дверей обязателен нахлест, который составляет в данном случае 20 мм и регулировочный зазор по высоте не менее 45 мм. Следует так же помнить, что во всех случаях необходимо учитывать толщину ДСП боковых стенок и фальшпанелей шкафа-купе (16 мм).

Формула расчета ширины дверей шкафа-купе выглядит так: Высота проема (2484 мм) — регулировочный зазор (45 мм) = 2439 мм (высота двери) Ширина проема (1884 мм) + нахлест (20 мм) / на количество дверей (2 шт.) = 952 мм (ширина двери).

Чтобы узнать стоимость данной двери, нужно найти в «Таблице расчета» соответствующую группу дверей: Дверь-купе «Оптима» (Раум+) ДСП, в графе «Размер 1» проставить высоту двери 2439 мм, в графе «Размер 2» ширину 952 мм, в графе «Кол-во» — количество, в последней графе появиться стоимость дверей = 8749 руб.

Для дверей-купе необходим комплект двухполосных направляющих, 700 р./п.м. Для расчета стоимости направляющих в строке К-т направляющих «Оптима» (Раум+) в соответствующих графах проставляем длину и количество. Получаем 1319 руб.

Расчет корпуса шкафа. В случае корпусного шкафа требуются две боковые панели, крыша, пол, задняя стенка. Рассматриваемый шкаф — «частично встроенный», из корпусных элементов требуется только одна боковая панель и крыша. Все детали из ДСП считаются по площади. Следовательно, формула расчета боковой стенки равна: Высота шкафа (2500 мм — 16 мм(толщина крыши) = 2484 мм) х на глубину (600 мм) х стоимость ДСП 16 мм «Egger» панель. 28 цветов дерева (957 руб/кв.м.) и прибавляем стоимость кромки ПВХ 2 мм (55 р./м.п.).

В «Таблице расчета» в строке ДСП 16 мм «Egger» панель. 28 цветов дерева в соответствующих графах проставляем размеры боковой панели: высота/длина, ширина/глубина, количество. В последней графе видим стоимость с учетом ПВХ 2 мм = 1563 руб. Так же рассчитывается крыша(потолок) шкафа: 1900 х 600 х 1 х (957 (+ПВХ)) = 1195 руб.

Расчет внутреннего наполнения из ДСП. Двери-купе занимают 100 мм от глубины шкафа. Следовательно, перегородка на 100 мм меньше в глубину, чем боковая стенка шкафа-купе: габаритная глубина 600 мм — 100 мм = 500 мм, высота шкафа 2500 мм — 16 мм(толщина крыши) = 2484 мм. Полки рассчитываются за вычетом толщин боковых панелей и перегородок: 1900 (габаритная ширина) — 16 (боковая панель) — 16 (перегородка) = 1868/2 = 934 мм при глубине 500 мм. В «Таблицу расчета» размеры и количество проставляются аналогично корпусным деталям, только для экономии можно изменить цвет ламината (ДСП 16 мм «Egger» БЕЛЫЙ — 736 р./кв.м.). Стоимость перегородки = 1051 руб. и 5шт. полок = 1870 руб.

Штанга. Ширина проема шкафа-купе, где установлена штанга для одежды (934 мм) х стоимость погонного метра штанги с креплением. В «Таблице расчета», строка — «Вешало труба-круг. хром с крепл.», проставляем длину и количество. Получаем 286 руб.

Сетчатая полка для обуви. Сетчатое наполнение рассчитывается по стоимости погонного метра. Ко всем сетчатым полкам требуются дополнительные крепления. В данном случае нам понадобится обувная сотовая полка с креплением. Ширина проема шкафа-купе, где установлена полка для обуви (934 мм) х стоимость погонного метра(515 р.) + комплект креплений для сотовой обувной полки (148 р.). В «Таблице расчета», строка — «Полка обувная с креплением», проставляем длину и количество. Получаем 629 руб.

Последним пунктом в расчете шкафа-купе является подсчет «шлегеля» — противопыльных щеток(55 р./п.м.), «позиционеров»(100 р./шт.) и «мебельных уголков»(14 р./шт.). В данном варианте шкафа достаточно 32 уголка(448 руб.). Эти элементы в «Таблице расчета» рассчитываются автоматически (уголки обязательны) = 1185 руб.

Общая стоимость встроенного шкафа-купе алюминиевой системы «Оптима» (Раум+), рассматриваемого в данном примере с учетом доставки и монтажа, без учета скидок, составит: 17952 руб. + Установка 12% (но не менее 1500 руб.) + Доставка = 21004 руб. Действует система скидок до 15%

Подбор фурнитуры

Разные элементы, относящиеся к фурнитуре, должны быть привлекательными и качественными. Их дизайн и расцветка должны подходить к стилистике шкафа. К фурнитуре относится:

направляющие, стопоры и ролики для создания раздвижной системы, дающей возможность комфортно открывать или закрывать шкаф;
профиль, который может быть стальным или алюминиевым;
крепления для полок или других систем хранения, причем желательно покупать вместо устаревших полкодержателей стяжечную систему, состоящую из флиппера и штока;
крепежи для соединения частей шкафа, к которым относятся шурупы, саморезы, конфирматы, гвозди для мебели и крепления для штанг.

Проектирование шкафов купе считается достаточно специфическим процессом. Во время его осуществления надо учесть размеры будущей конструкции, ее дизайн и место, где планируется ее устанавливать. От правильности формирования проекта зависит надежность, долговечность и стойкость полученной мебели. Первоначально делаются чертежи основных частей конструкции, после чего формируется сборочный проект.

Направляющие

Расчет размеров дверок-купе вручную

Дверки

Размеры дверей шкафа-купе высчитываются по данным проема.

Обычно высота дверей-купе равна высоте проема минус 4 см. Если высота проема равна 270 сантиметрам, то высота дверки будет 266 сантиметров.

В закрытом виде одна дверка будет слегка заходить за другую. Этот нахлест равен ширине профиля — 26 мм. Поэтому ширина дверки шкафа рассчитывается так: к ширине проема прибавляют 26 мм и делят на два — для шкафа с двумя дверками. Для шкафа с тремя дверками — к ширине проема прибавляют два раза по 26 мм (потому что нахлеста будет два) и делят на 3. Если на дверки будет наклеиваться шлегель , то в самом начале расчета от ширины проема надо отнять две толщины шлегеля.

Если профиль-ручка симметричная — в расчетах 26 мм нужно поменять на 32 мм.

Длина горизонтального и вертикального профиля

Длина получается, если от ширины дверки отнять ширину профиля-ручки, умноженного на 2 — для симметричной ручки. Для асимметричной — от ширины дверки отнять 52 мм (ширина профиля умноженное на 2).

Заполнение дверки из ДСП

От высоты дверки нужно отнять 47 мм (высота нижнего профиля и глубина паза) и 12 мм (высота верхнего профиля и паза).

От ширины дверки отнять два раза по 8 мм (глубина паза в ручке).

Заполнение дверки стеклом или зеркалом

Так же, как и в расчете полотна из ДСП, но нужно еще отнять 4 или 3 мм (суммарная толщина уплотнителя с каждой стороны). Она бывает разной, так что ее нужно измерить, для точности расчетов.

Так же, как и при расчете ЛДСП, но отнять 4 мм или 3 мм — в зависимости от толщины уплотнителя (1,5 или 2 мм).

Следуя этим расчетам, можно точно и качественно рассчитать размеры, и собрать дверки самостоятельно.

Как рассчитать стоимость шкафа по размерам деталей

Из каких расходов складывается стоимость шкафа?

Корпус. Расход листового материала – ДСП и ДВП – подсчитывается при составлении карт кроя. Также необходимо подсчитать количество кромки для оклейки видимых торцов.
Фасады. Чаще всего рассчитывается квадратура фасадов, поскольку большинство производителей мебельных фасадов озвучивают стоимость за квадратный метр.
Крепеж. В мебельном производстве с изготовлением под заказ редко точно подсчитывают стоимость мелкого крепежа (метиз) в виде конфирматов, саморезов, гвоздей, полкодержателей и т.д. Обычно «покрывают» эти расходы, накидывая 10% на стоимость листового материала. Или формируют примерный комплект метиз на одну секцию, 100-150 рублей. К примеру, в рассматриваемом для расчетов шкафу – 2 секции. Значит, на мелкий крепеж достаточно заложить сумму в 200-300 руб.
Фурнитура. Помимо крепежа, с помощью которого соединяется вся конструкция шкафа, требуется покупка функциональной и лицевой фурнитуры (о видах комплектующих можно прочитать здесь).

Составление карт кроя

После того, как список деталей для изготовления шкафа своими руками составлен, нужно рассчитать, сколько листов ДСП понадобится для этого. Формат ДСП может быть разным – соответственно, разнится и стоимость за лист, и расход материала. Это может быть 2750х1830, 2440х1830 и т.д.

Можно установить специальную мебельную программу раскроя (например, любую версию Cutting) и вбить размеры деталей с указанием количества в отведенные ячейки формы. Будьте внимательны и не «переворачивайте» детали, сначала записывается длина, потом ширина.

Одно нажатие и программа выдаст вариант расположения деталей на листах ЛДСП заданного вами размера.

Впрочем, для шкафа составить карты кроя можно и вручную. Поскольку все основные детали идут одной ширины, равной глубине шкафа, сделать это не так уж сложно.

Вычерчиваются заготовки, в масштабе листа ЛДСП. Поскольку лист приходится обрезать по краю (нередко внешние торцы сбиты) и пил имеет свою ширину, размеры требуется округлять. Например, до 2400х1800 при 2440х1830.

Затем лист «распускается» по длине на ширину заготовок.

В полученные полосы «раскладываются» детали. Сначала самые длинные (боковины, перегородки), затем на остатки короткие (полки).

«Невидимые» детали можно вращать (располагать поперек), для минимизации расходов. Например, ребра жесткости, детали ящиков, усилители дна и т.д.

Подсчет количества кромки

Ламинированное ДСП после распила имеет необработанные торцы. Все видимые оклеивают кромкой: меламиновой или ПВХ разной толщины. Первую можно наклеить с помощью утюга, в домашних условиях. Кромка ПВХ более трудоемка в наклейке, как правило, для этого требуется специальное оборудование.

И та, и другая кромка продается метражом. Работа по наклейке также оценивается по количеству погонных метров. Значит, для расчета стоимости (как закупки, так и наклейки) требуется знать погонаж.

Сделать это довольно просто. Закатываются кромкой только видимые торцы. А в шкафу «видны» только внешние края деталей. Для простой конструкции, имеющей внутри только полки и перегородки, достаточно сложить все длины деталей, чтобы получить искомую величину.

К полученной цифре добавляется кромка по глубине шкафа (от боковин) и деталей выдвижных ящиков.

11,41+0,6*2=12,61 (м.п.)

Общее значение увеличивается на 10%, поскольку при оклейке кромка разрезается с запасом, и округляется в большую сторону до целого числа.

12,61*1,1=13,87 округляем до 15 м.п.

Составление общей сметы на закупку материалов и фурнитуры

Обычно это делают также с помощью excel. В табличную форму входят наименования материалов корпуса, фасадов, перечень фурнитуры, комплектующих и метиз, с указанием требуемого количества и закупочной стоимости.

Расчёт раздвижных дверей самостоятельно

Конструкция раздвижных дверей предельно проста. Но где приобрести подходящий профиль, ролики и как рассчитать размеры деталей?

Здесь вам поможет только инструкция производителя профиля.

В моём случае вопрос решился быстро, когда я нашёл инструкцию производителя профиля (можно посмотреть
),
который можно было приобрести в моём городе. То есть, я сначала нашёл где купить профиль, затем нашёл к нему инструкцию.

Я не стал ввязываться в “авантюру” с самостоятельным изготовлением зеркальных дверей и сделал их заполнение из листов ЛДСП толщиной 10 мм.
В крайнем случае, если уж очень захочется зеркала, двери в любой момент можно легко снять, разобрать, вынуть ЛДСП и отвезти профили в фирму,
где в уже готовые каркасы вставят зеркала. И потом уже собранные и готовые к установке зеркальные двери можно безопасно привезти и поднять на
нужный этаж.

Чтобы быть последовательным, привожу расчеты размеров деталей из профиля и ЛДСП 10 мм для своего шкафа-купе (рассчитано по инструкции изготовителя
моего профиля):

Профиль:

– длина верхней направляющей – 1512 мм = ширине дверного проёма,
– длина нижнего рельса – 1512 мм = ширине дверного проёма,
– длина вертикального профиля – 2489 мм = высота проёма 2529 мм – 40 мм,
– длина нижнего и верхнего профилей – 716 мм = ((1512 мм + 28 мм) / 2) – 54 мм.

Листы заполнения из ЛДСП 10 мм:

– длина – 2430 мм = 2489 мм – 59 мм
– ширина – 731 мм = ((1512 мм + 28 мм) / 2) – 39 мм.

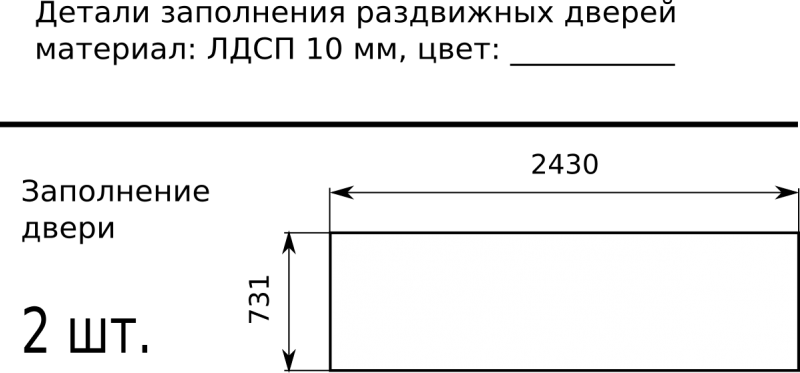

И табличка с размерами листов ЛДСП для заказа, разумеется:

После того, как рассчитали размеры всех деталей заполнения и дверей шкафа-купе, можно переходить к заказу деталей из ЛДСП.

Автор текста Владимир Наумов Дата обновления:
27.09.2016

Расчёт ящиков

Заказ распила

Расчеты размеров створок

Высота

Для вычисления этого параметра дверей купе никакие формулы не понадобятся. Исходная величина – соответствующий размер проема (он уже известен). Так как створка не должна «выпадать» из профиля, нужно учесть высоту его стенки. Если ориентироваться на монтажную систему «Raumplus», которая чаще всего и используется, то это 45 мм.

Достаточно от высоты проема отнять порядка 40, и получится искомое значение. Будет гарантия, что ролики в любом случае (в динамике или статике) не выскочат из верхней направляющей. Максимальная высота определяется так же. Только отнимается удвоенная толщина стенки профиля (верх + низ проема).

По данной методике определяется и высота шкафа купе, независимо от схемы, по которой он монтируется. Алгоритм действий идентичен для любых конструкций этого типа.

Ширина

Она должна выбираться так, чтобы обеспечивался перехлест полотен на величину, достаточную для установки выбранной разновидности ручки.

Таблица предварительного расчета

Уважаемые Дамы и Господа, точную стоимость вашего заказа смогут дать только наши менеджеры, после проведения замера помещения, если у Вас возникли какие-либо вопросы, Вы можете задать их по телефонам: тел: (495) 729-6787, (495) 310-5663, тел/факс: (499) 619-2073 или по электронной почте

АКЦИЯ !!!”ШКАФ-КУПЕ ПРИЕДЕТ К ВАМ”

Один звонок по телефону и Вы, не выходя из дома, получаете: детальный расчет заказа, опытного дизайнера-проектировщика, образцы всех материалов, грамотное оформление заказа, качественную доставку, квалифицированный монтаж и скидку 15% на ваш заказ.

Звоните прямо сейчас, предложение ограничено!(495) 729-6787, (495) 310-5663, тел/факс: (499) 619-2073Либо один раз заполненный и распечатанный купон, предъявленный в салоне, обеспечит скидку 5%

Изготовлении шкафа купе по чертежам заказчика или по собственным – это комплексная работа, требующая концентрации на каждом этапе.

Одним из наиболее важных моментов является правильное соотношение размеров внутреннего содержания шкафа и дверей. Так как двери шкафа-купе работают по принципу экономии пространства, то есть двигаются горизонтально по рельсу, а не открываются наружу, нужно рассчитать все так, чтобы дверь, отъезжающая в сторону, открывала ровно столько пространства, сколько необходимо для того, чтобы можно было добраться до внутренних ящиков шкафа. Этот этап выполнения расчетов – один из ключевых, поскольку в случае допущения ошибки, придется менять двери, то есть терпеть убытки.

Чтобы не перекрыть доступ к ящикам и штанге, если она опускающаяся, необходимо произвести точные расчеты ширины дверей. Для этого сначала нужно учесть ширину вертикального профиля, которая у стандартных видов профилей ровняется 26 мм. Затем вычисляется ширина внутреннего проема шкафа-купе. Чтобы получить это число, нужно от общей ширины шкафа два раза отнять по 18 мм – толщину ДСП боковых стенок. В идеале, от получившегося числа еще нужно отнять толщину буферной ленты передней и задней (в случае с трехдверным или четырехдверным шкафами) дверей. Для формулы вычисления ширины двери нужно учесть сумму двух значений ширины вертикального профиля (два места пересечения профилей в трехдверной конструкции), когда один ровняется 26 мм (в сумме – 52 мм). Ширина двери рассчитывается по формуле: (внутренняя ширина проема шкафа + ширина двух пересечений профилей)/3 (двери). После этого рассчитывается внутреннее наполнение шкафа-купе. Для этого нужно от габаритной ширины шкафа отнять сумму толщины переборок и все это разделить на три секции. От получившегося значения отнимается еще 4 мм зазора под ящиками и выходит ширина фасада ящиков.

Например: (2000 – 18 – 18–18)/2 = 973мм.

Иногда данных расчетов может не хватить, чтобы правильно вычислить адекватные размеры и в последствие иметь возможность, открыв дверь, добраться до любого ящика. Может получиться так, что при задвигании крайней задней двери (в трехдверной конструкции), откроется недостаточно пространства, чтобы выдвигался крайний ящик. Чтобы избежать подобных затруднений можно уменьшить ширину секции до показателя меньше, чем образовывающееся пространство при отодвигании двери – так надежнее. Второй вариант – это изменение ширины дверей. Крайние задние двери при этом должны потерять в ширине, а центральная передняя, наоборот, прибавить столько же, сколько миллиметров отняли от боковых дверей. Для этого мы применяем формулу: a – b = c, где а – это ширина секции с учетом дополнительного (на всякий случай пространства – около 10 мм), b – количество миллиметров, сколько открывала дверь (когда не хватало пространства, чтобы выдвинуть ящик). Получившееся число нужно поделить на 2 и отнять от каждой боковой двери, а к средней прибавить. Некоторые специалисты в таких случаях рекомендуют применять сразу два варианта решения проблемы, для правильного соотношения. Не советуют также устанавливать выдвигающиеся ящики в каждой секции, так как это проблематично, можно сделать их только в одной, максимум в двух.

Формула расчета размеров дверей – купе сенатор

H (высота двери) = 2500мм – 60мм (цоколь) – 18мм (пол) -18мм (потолок) – 40 мм (тех.размер) = 2364 мм

L (ширина двери) = 1500мм – 18мм -18мм (бока) + 30мм (перехлест дверей может быть разный, зависит от профиля) = 747 мм

Как правильно рассчитать двери шкафа купе — правила и формула вычислений

Двери такого типа устанавливаются как в проемах стен, так и во встроенных шкафах. Следовательно, системы монтажа могут несколько отличаться. Но в общем плане алгоритм действий при расчете параметров дверей купе не меняется. Методика достаточно простая, и если вникнуть в смысл каждого этапа, то все можно сделать самостоятельно, не обращаясь к профессионалу.

Расчет шкафа (если собирается именно он) не ограничивается лишь определением размеров створок. Необходимо учесть его компоновку, вычислить оптимальные габариты отсеков, ящичков, модификацию различных комплектующих. К примеру, роликового механизма. Но это уже другая тема.

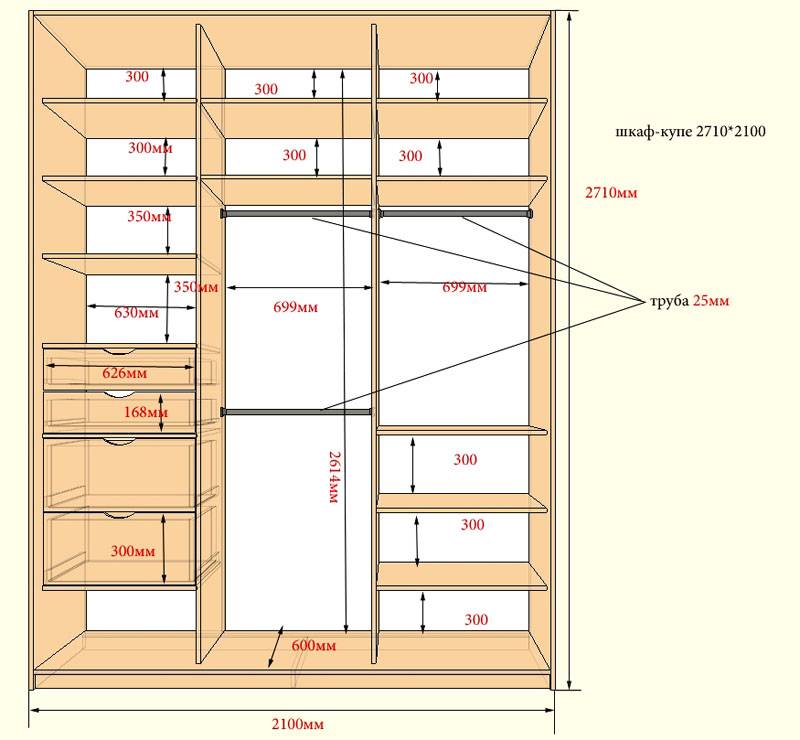

Стандартные размеры шкафов-купе

Как таковых стандартных размеров у них нет, т.к. все шкафы купе , как правило, делаются индивидуально. Но зато есть определенные стандарты, которых нужно придерживаться при проектировании, их перечень представлен ниже. Кроме того, при проектировании шкафа вы можете придерживаться мебельных ГОСТОВ: ГОСТ 13025.1 п.2 устанавливает размеры отделений для хранения одежды и головных уборов:

Оптимальные размеры шкафа купе:

Цоколь высотой 70-100 мм,
Общая глубина 600-660 мм,
Полезная глубина 500-560 мм,
Радиусная приставная консоль с радиусными полками – в идеале 300 мм шириной,
Высота шкафа 2400-2500 мм,
Глубина внутренних полок 500 мм,
Ширина внутренних полок от 400 до 1000 мм. Больше 1000 мм ширину внутренних полок делать не рекомендуется, т.к. они будут прогибаться,
Интервал между полками по высоте – 300 мм,
Длина трубы для плечиков – 800-1000 мм. Больше 1000 мм длина трубы для плечиков не рекомендуется, т.к. она будет прогибаться,
Интервал между трубами для плечиков по высоте 900 мм – для коротких вещей и 1400 – для длинной одежды. В идеале вы сами можете замерять свою самую длинную вещь из одежды и отталкиваться уже от ее размеров,
Выдвижные ящики высотой от 100 до 300 мм и шириной от 400 до 800 мм. Если больше 600 мм – то дно ящика следует уже делать из ДСП, а не с ДВП (чтобы не было прогиба).

Для того, чтобы правильно рассчитать размеры шкафа купе, подумайте — для каких конкретных вещей вы его делаете. Снимите размеры с этих предметов и распланируйте для них место в будущем шкафу. Есть еще один действенный вариант узнать правильные размеры шкафа-купе: можете воспользоваться Гуглом и вбить запрос в поиск. Затем выбрать «режим поиска — картинки». Вам будет предложена куча разных вариантов по расположению тех или иных предметов в наполнении, из которых вы сможете выбрать что-то и для себя. Пример: шкаф-купе прямого расположения, размеры внутри:

Пример: шкаф-купе углового расположения, размеры внутри:

Когда будете делать шкафы купе больших размеров, обратите свое внимание на форматы плит ДСП. Существует три основных формата плиты ДСП:

2800 x 2070 мм,
2750 х 1830 мм,
2440 х 1830 мм.

Рабочая ситуация Может быть такое: вам понадобится деталь, например, крыша размером 2800 х 600 мм. А в магазине в наличии только плита размером 2440 х 1830 мм. Чтобы потом не переделывать проект и сам шкаф, лучше сразу позвонить и уточнить наличие нужного формата плиты. Тогда вы, в случае ее отсутствия, сможете сразу переделать крышу. Например, сделать ее из 2 частей длиной 1400 мм, и подогнать их стык в нужном для вас месте.

Выдвижные механизмы для шкафа купе

Если в наполнении вы собираетесь сделать установку специальных рейлинговых или других выдвижных механизмов, то сначала следует узнать их точные монтажные размеры и только потом заниматься планированием внутреннего рабочего пространства под них. Так же продумайте их расположение относительно раздвижных дверей. Они не должны мешать полному выдвижению этих ящиков.

Шаг 4 – рассчитываем длины профилей и направляющих для нарезки

Нижняя и верхняя направляющая (трек) нарезаются в размер ширины ниши (Lпр). Если используются фасонные упоры, то нужно отнять от длин направляющих их толщину, порядка 2 мм с каждой стороны.

Длина бокового профиля равна вычисленной высоте двери (Hдв).

Длина всех горизонталей (верхней, нижней и делителя) одинакова. Чтобы ее вычислить нужно измерить ширину профиля и вычесть ее из ширины двери дважды. Для профиля Аристо это 26х2мм и 36х2мм соответственно, для открытого и закрытого профиля. По формулам производителя – с округлением до 25 мм и 35 мм, как было уже использовано выше, в табличных формах.

Вот в принципе и все, что нужно знать и понимать для того, чтобы рассчитать двери шкафа-купе самостоятельно, с примерами на профиле Аристо. Для всех остальных систем (Версаль, Сенатор и т.д.) расчеты будут производиться по тому же принципу. Главное точно вымерить все комплектующие и подкорректировать формулы.

Как сделать шкаф-купе своими руками: чертежи и этапы устройства

Можно сделать гарнитур самостоятельно, но для этого потребуются знания об особенностях проектирования. Шкафы-купе не так легко изготовить своими руками даже если есть описание, чертежи и пошаговая инструкция. Но не спешите расстраиваться. Рассмотрим все тонкости рабочего процесса.

Замеры помещения и расчёт размеров встроенного шкафа-купе своими руками

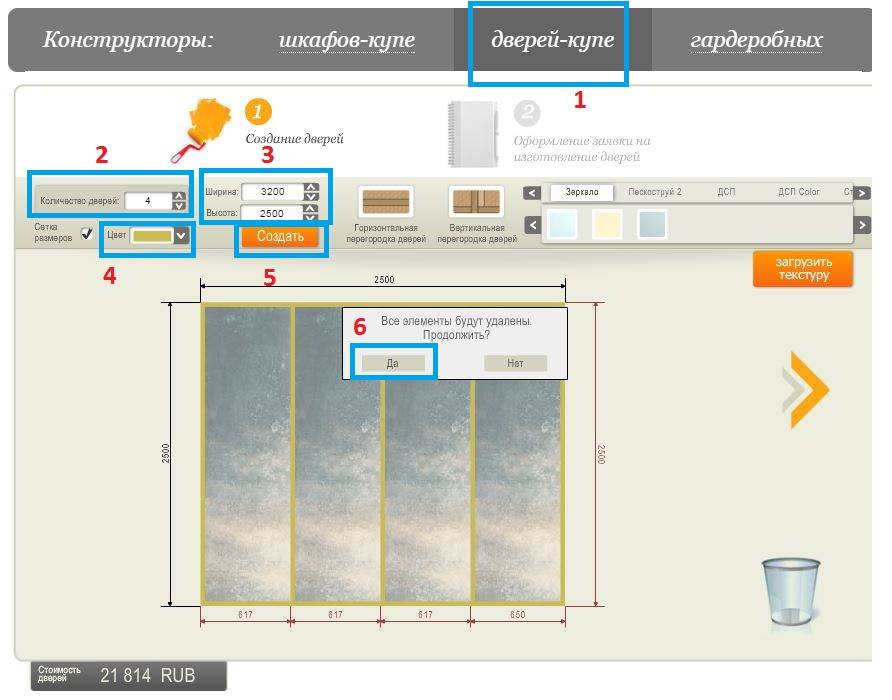

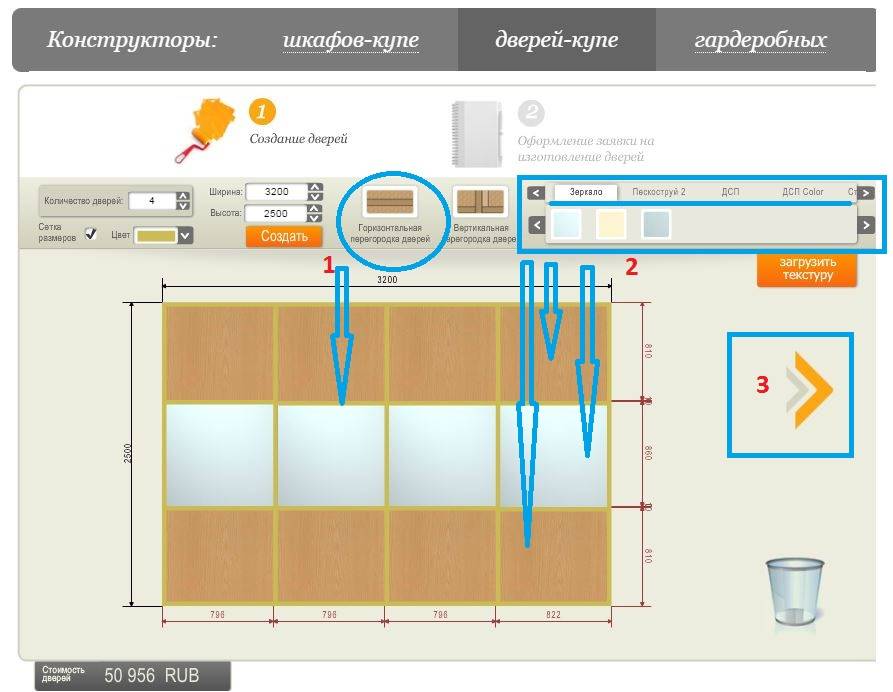

Выполнить проектирование и расчет дверей-купе поможет программа «Аристо».

Необходимо выполнить следующие измерения:

Чтобы рассчитать глубину шкафа необходимо вычислить полезное пространство, а также учесть максимально допустимые размеры. 100 мм нужно учитывать при планировании раздвижной системы для шкафов купе. Высота мебели должна быть на 100 мм меньше, чем расстояние от пола до потолка.

Распил и фурнитура

Перед тем, как самому сделать шкаф-купе, сначала нужно написать перечень всех деталей на листке. Со списком можно обратиться в цех, где сделают раскрой и порежут материал. Сделать распил можно и самостоятельно, но это более сложный вариант. Необходимо разложить детали и рассчитать количество листов ЛДСП.

Системы скольжения состоят из профиля и скользящей опоры. Роликовые механизмы могут быть осевыми или на подшипниках.

Выбор наполнения шкафа

Внутреннее наполнение помогает решить и какой будет компоновка. Не стоит секцию для верхней одежды размещать по центру, так как влага от нее может распространиться в стороны. Лучше расположить этот отсек сбоку. Ящики для постельного белья не рекомендуется размещать сразу над полом.

Как правильно скомпоновать элементы и как собрать шкаф-купе своими руками можно посмотреть в видео ниже:

Watch this video on YouTube

Количество и размеры дверей, направляющие, ролики для шкафа-купе

Лучшим решением будет использование комбинированных рельсовых направляющих, в которых опорная поверхность для роликов из металла.

Стальной профиль для дверей-купе обладает повышенной надежностью. Из алюминия делаются рельсовые опоры для мебели известных брендов.

При планировании дверей нужно рассчитать ширину створок. При этом в закрытом состоянии должна быть видна одна ручка, но она не должна закрывать дверное полотно.

Ролики делают из металла, так как пластик не отличается прочностью. Ролик содержит шарикоподшипниковый внутренний механизм, позволяющий свободно перемещать двери в горизонтальном направлении.

Сборка шкафа и двери купе своими руками

Предлагаем вам ознакомиться с процессом сборки шкафа-купе своими руками в таблице ниже:

Фото	Описание работ
	Чтобы выполнить сборку шкафа-купе необходимо нанести разметку. Нужно отметить габариты шкафа по ширине и место расположения вертикальной стойки. Отмечаются высоты, на которых будут фиксироваться полки.
	Сверлим отверстия для дюбелей.
	Профиль надевается перед монтажом.
	Устанавливаем вертикальную стойку.
	Наносим разметку для антресольной полки и устанавливаем её.
	Устанавливается боковая стенка.
	Выполняется разметка под полки и их установка.
	Размечается по размеру и устанавливается штанга для одежды.
	Устанавливаются фальш-панели.
	Одна панель фиксируется в нижней части.
	Крепится опорная верхняя часть.
	С помощью шурупа фиксируется нижняя направляющая.
	Аналогично крепится и верхняя направляющая.
	Монтируются двери.
