Калькулятор расчета напора насоса для полива огорода

Пример расчета

Основные необходимые данные для выбора подходящей модели поверхностного насоса для водоснабжения дома:

• Максимальное значение расхода жидкости в л/мин или м³/ч.
• Высота всасывания — разность уровней впускного патрубка насоса и поверхности воды в источнике.
• Высота нагнетания — разность уровней наивысшей точки трубопровода и выпускного патрубка насоса.
• Начальное давление, для безнапорной скважины или колодца равное атмосферному.
• Конечное — требуемое давление в домашней системе водопровода.
• Потери давления в трубопроводах зависят от расхода жидкости и качества поверхностей внутренних стенок трубопроводов, создающих трение ее движению.

Высота всасывания гидронасосов поверхностного типа не может превышать 10,33 м — высоты водяного столба, создающего равное атмосферному давление.

Для упрощения расчетов ее округляют до 10 м, а создаваемое давление приравнивают одной технической атмосфере, 1 ат = 1 кГс/см², или примерно 1 бару ~ 0,98 ат.

Высота нагнетания, или напор, определяется техническими параметрами и мощностью агрегата.

Часто значение напора путают с давлением, называя одно другим. Эти величины эквивалентны, но в точности не равны друг другу. Давление на выходе насоса зависит только от его технических характеристик, а напор — от совокупности внешних условий: скорости потока и расхода жидкости, ее температуры, высоты над уровнем моря и пр.

При расчете все величины давлений системы в паскалях, барах, атмосферах и других единицах приводят к эквивалентным значениям напора в метрах.

Приведем пример, приняв геодезический уровень размещения насосной станции за нулевой:

• Расход жидкости, обеспечиваемый гидронасосом — 40 м³/ч. Это вполне достаточное значение потребления для нужд домашнего хозяйства.
• Уровень воды в колодце ниже нулевого на 4 м.
• Верхняя точка подъема воды на 15 м выше его.
• Суммарные потери во впускном и выходном трубопроводах можно найти в таблицах для конкретного типа труб, но обычно их рассчитывают исходя из того, что на каждых 10 м трубопровода теряется 1 м напора, потому примем их равными (15 м + 4 м) / 10 = 1,9 м.
• Конечное давление в верхней точке примем равным 1 бару ~ 9,87 м.

Суммарный напор гидронасоса будет равен: 4 м + 15 м + 1,9 + 9,87 = 30, 77 м.

Если водонасосная станция устанавливается не в расположенном рядом с колодцем кессоне, а в доме, следует также учесть потери напора на длине подводящего трубопровода.

Для каждого насоса существует эксплуатационная характеристика, показывающая падение напора в зависимости от расхода и имеющая примерно такой вид:

Выбирая конкретную модель насоса, следует сообразовывать расчетные величины параметров с паспортными значениями для выбранного экземпляра агрегата в требуемой рабочей точке.

Гидравлическую мощность насоса можно найти по эмпирической формуле: Р (Вт) = 2,725 x Расход (м³/ч) x Напор (м).

Для нашего примера получим: 2,725 x 40 x 30,77 = 3,354 кВт.

Подробнее о расчете и подборе насоса для водоснабжения загородного дома смотрите в этом видео:

4 СТАВР НП-800

Садовый насос СТАВР НП-800 предназначен для поверхностного использования с целью перекачки чистой воды из резервуаров или других источников, с максимальной глубиной до 8 метров. Наличие этого самовсасывающего устройства мощностью 800 Вт раз и навсегда решит проблему полива огорода на приусадебных участках, где не предусмотрено централизованное водоснабжение. Благодаря мощному мотору, насос СТАВР НП-800 обеспечивает очень хороший напор со скоростью подачи воды 50 литров в минуту. При этом, встроенная термозащита двигателя исключает возможность перегрева, что продлевает его срок службы.

Компактный размер и удобная металлическая ручка, которая также может служить в качестве подставки, значительно облегчают процесс транспортировки поверхностного насоса СТАВР НП-800. Данная модель обладает высокой степенью защиты от влаги, обеспечивая лучшую безопасность во время эксплуатации. Пользователи также положительно отмечают минимальный уровень шума, который издает данный насос во время работы.

Когда сажать укроп?

Советуем к прочтению другие наши статьи

• Почему не несутся перепелки
• Гиссарская порода овец
• Андалузская лошадь
• Яровая пшеница

Высевать укроп можно весной, летом, осенью, под зиму. Благодаря высокой холодостойкости он может расти круглый год (в теплице его даже зимой выращивают). Но лучше всего, конечно же, растет укроп, высаженный на протяжении всей весны и осенью.

Зимой в теплицах всегда устанавливают лампы дополнительного освещения

В эти периоды года солнца вполне достаточно, земля обильно увлажненная, удобренная – это идеальное время для укропа. Зимой может недоставать света, поэтому в теплицах всегда устанавливают лампы дополнительного освещения, а летом слишком жарко. Даже при постоянном поливе утром и вечером, днем воды в земле будет все равно мало, так как она слишком быстро испаряется.

Рекомендации по расчету мощности насоса для скважин на воду.

Иногда люди задают такие вопросы: посоветуйте хороший насос для скважины, так как старый уже не справляется со своей задачей.

Ответы на наиболее распространенные вопросы будут приведены ниже в виде рекомендаций от специалистов.

1.    При выборе помпы старайтесь не отдавать предпочтение вариантам с вибрацией, хотя цена на них ниже. Такой вид оборудование больше подойдет для обычных колодцев, так как их коммуникации со временем засыпаются песком.

2.    Лучше выбирать погружные помпы центробежного типа. Это позволит избежать засыпания песком скважины.

3.    Для получения более качественной воды устанавливайте насос на расстоянии не менее 1 м от фильтра.

4.    При израсходовании воды необходимо учитывать не только средние показатели, но и пиковые значения. Также следите за тем, что бы хватило воды для технических целей (полива огорода, мойки машины и т.п.).

5.    Для обеспечения хорошего напора воды необходимо выбирать помпу с запасом по мощности в 20% от выбранного значения. Это позволит создать избыточное давление в системе и обеспечить отличный напор воды. Снижению давления способствуют такие факторы, как заиливание водопроводов, использование фильтров. Произвести самому подобного вида расчет без необходимых знаний и навыков не получится, поэтому лучше обратится за помощью к профессионалам.

6.    Старайтесь опускать помпу на 1 м ниже динамического уровня воды. Этой мерой предотвратите охлаждение двигателя водой, которая поступает снаружи.

7.    Для защиты от скачков напряжения рекомендуется установить стабилизаторы, так как для погружной помпы очень важно, что бы в сети был стабильное напряжение и ток. Тем самым вы дополнительно защитите оборудование и продлите его срок службы

8.    Обратите внимание, что диаметр насоса должен быть как минимум на 1 см меньше, чем диаметр самой скважины. Это позволит продлить срок службы помпы и упростить процедуру монтажа/демонтажа оборудования. Например, если скважина диаметром 76 см, то насос нужно выбирать по диаметру не более 74 см

Например, если скважина диаметром 76 см, то насос нужно выбирать по диаметру не более 74 см.

Поверхностные насосы

Эти аппараты устанавливают непосредственно на земле и выкачивают воду при помощи шланга, который подведен к источнику воды. В отличие от погружных моделей, установка поверхностных насосов не составляет большой сложности. Достаточно установить конструкцию около источника воды и подключить шланги

Но важно, чтобы место было теплым и сухим, если же его выбрать не удалось, то можно соорудить небольшое закрытое помещение. Также надо заметить, что шумность этого оборудования довольно велика, поэтому специалисты рекомендуют ставить его на резиновый коврик, он будет частично поглощать колебания

Центробежные насосы

Этот вид оборудования является самым популярным. Принцип работы происходит с помощью центробежной силы, она и способствует забору воды. Вращающее колесо, установленное внутри корпуса, изготовлено из 2 дисков. В роли соединительных частей дисков выступают лопасти, выгнутые в противоположную сторону вращению колеса. Во время включения оборудования вода проходит между лопастями и при кручении колеса появляется центробежная сила – в середине давление низкое, а сверху – высокое. Из-за разницы давления вода и выбрасывается в трубопровод.

Вибрационные насосы

Данный насос имеет корпус, с разделенной мембраной внутри. Одна ее часть наполнена водой, а вторая, это механизма, приводящий мембрану в движение. За счет этого увеличивается или снижается в размерах, что и приводит к снижению или повышению давления. Во время снижения давления вода из источника переходит в середину, а при повышении – выходит наружу. Основное достоинство данного оборудования для полива огорода – относительно низкая стоимость, но при этом время эксплуатации тоже небольшое.

Бочковой насос

Этот насос для дачи перекачивает воду из различных резервуаров, к примеру, еврокубов или бочек. Конструкция имеет малый вес (около 4 кг), потому установив на всей территории небольшие емкости (глубиной около 1,3 метра) с водой, можно легко носить его в руках.

Для начала полива нужно только зафиксировать бочковой насос на крае емкости и подключить электропитание. Аппарат оборудован регулятором давления, потому вы сами сможете снижать или увеличивать напор воды. Кроме того, в конструкции есть фильтр, задерживающий всевозможные твердые части. Небольшой уровень шума – основное преимущество этих моделей.

Автоматические насосы

Если не хватает времени на долгие поливы, то есть смысл поставить автоматический капельный полив. Для этой системы подходит центробежный либо радиальный насос. Последний обязан работать лишь в условиях скважин, а первый должен быть оборудован двумя рабочими колесами.

Эти системы также нужно оборудовать манометром, гидроаккумулятором и реле давлением. Режим полива задает владелец, при этом уровень давления требуется минимальный.

Производители

Выбирать какого-то одного изготовителя насосов нет смысла, потому что и отечественные и зарубежные производства довольно качественны и долговечны. Самыми популярными среди дачников считаются насосы: Aquario, Хонда, AL-KO, Субару, Gardena, Elpumps, Агидель.

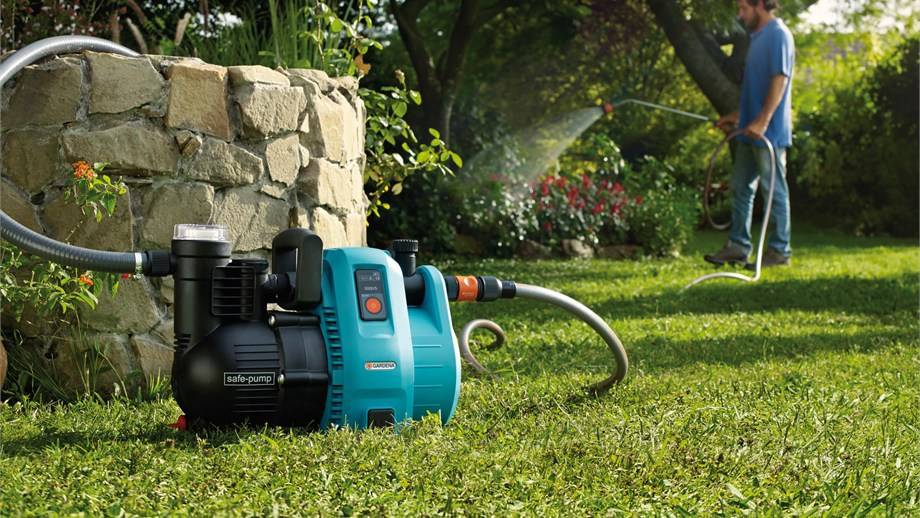

Модели Gardena имеют наибольшую мощность, потому могут подавать воду под большим давлением из водоема, находящегося ниже огорода. Насосы Агидель для дачи тоже довольно популярны среды поверхностного оборудования. Погружные модели AL-KO целесообразно использовать для продолжительного полива, они гарантируют хорошее давление и достаточную подачу воды.

Что вызывает поломку насосов:

• Гидравлический удар. Многие насосы для полива огорода перед эксплуатацией нужно самостоятельно заполнять водой, так как иначе закачиваемая вода сильно ударит по лопастям, что приведет к гидравлическому удару, в результате чего может быть поломка всей конструкции насоса. Нужно заметить, что гидравлический удар также образуется во время попадания в шланг воздушного пузыря.
• Холостой ход. Работа оборудования без воды приведет к перегреву насоса, а в результате – к выходу из строя. Вода, которая перекачивается насосом, при этом еще выполняет «смазывающую» и охлаждающую функцию.
• Превышение границы температуры перекачиваемой воды. Данный фактор, естественно, не так сильно влияет на оборудование, как холостой ход, но могут быть такие же симптомы. Например, при перекачке воды очень высокой температуры, теплоотдача проходит медленней, а это приводит к перегреву двигателя.
• Замерзание воды в насосе. Если насос установлен в месте, где температура может быть ниже нуля, то воду из системы непременно надо слить, потому как замерзшая жидкость может сильно повредить аппарат.

Калькулятор расчёта производительности насоса

Формула для расчёта величины напора насоса

Формула для величины напора создаваемого насосом (H в метрах водяного столба 10 м = 1 бар = 1 атм):

Н_расч = Н_гео + Н_потр + Н_пот

где Н_расч — расчётный напор, создаваемый насосом, м;  Н_гео — геодезическая высота подъёма воды (расстояние по вертикали от места установки насоса до наиболее высоко расположенного потребителя), м;  Н_потр — напор, который необходимо создать в самой удалённой точке и высоко расположенной точке потребления, м (например форсунки 2.8 — 3 атм = 28 — 30 м); Н_пот — суммарное гидравлическое сопротивление по всей длине L_тр всасывающего и нагнетательного трубопроводов (суммарные потери напора), м:

Н_пот  =   L_тр/10

где L_тр — суммарная длина горизонтального участка трубопровода.

Пример:

Горизонтальный участок длиной L_тр  = 100 м, следовательно разница между напором на входе и на выходе с учетом потерь напора

Н_пот  =   100 / 10 = 10 (м),

что соответствует падению давления около 1 бар (атм).

Пример:

До дождевого полива 50 м, насос стоит в гараже глубиной 3 м и напор, который нужно создать 3 атм. Сколько будет рассчётный напор? Диаметр шланга 1″дюйм (25 мм).

Н_расч = Н_гео + Н_потр + Н_пот

Н_пот  =   L_тр/10

Н_гео = 3 (м)

Н_потр =  3 (атм) = 30 (м)

L_тр  = 50 (м)

Н_пот  =  50/10 = 5 (м)

Н_расч = 3 + 30 + 5 = 38 (м)

Н_расч = 3.8 (атм) = 3.8 (бар)

В реальности Н_пот зависит от диаметра шланга и соотношение следующее:

Номер п/п	Диаметр, дюйм(мм)	Нпот
1.	1″(25)	Lтр/10
2.	3/4″(20)	Lтр/7
3.	1/2″(15)	Lтр/4

Из таблицы не сложно увидеть, что каждый ± 5мм к диаметру, меняют Н_пот на ± 3 в знаменателе к коэффициенту потерь. Также Н_пот умножаем на 1.2 — 20% потерь на изгибы, муфты, фитинги, краны и т. д., то есть

Н_пот * 1.2

Тогда формула для величины напора равна:

Н_расч = Н_гео + Н_потр + Н_пот  * 1.2

В каких случаях использовать погружные насосы?

Оптимально использовать погружной насос на участках с пробитыми скважинами или колодцами. Насос нужно погрузить полностью в воду, поэтому конкретная модель выбирается в зависимости от высоты, на которую агрегат поднимает водяной столб.

Использование слабомощных погружных насосов производится в колодцах, имеющих достаточную глубину. Самыми простыми моделями являются вибрационные насосы «Ручеек», «Родничок» и другие. Они хорошо поднимают жидкость из неглубоких колодцев или близких водоемов, и погружаются на глубину не более трех метров.

Кроме того, их погружают на глубину не менее полуметра, поэтому на мелководье эти агрегаты не работают. При максимальной высоте подъема воды 50 метров и глубине погружения 3 метра необходим шланг длиной не более 450 метров. Если речка расположена на большом расстоянии от дачного участка, использование вибрационного насоса невозможно.

Если средняя производительность 20 литров жидкости в минуту, насос выкачивает 2 тысячи литров в течение полутора часов, а при учете потерь давления (где соединяются шланги), этот показатель еще более уменьшается. К тому же, необходим учет всех переходников при соединении шлангов. Переходники влияют на снижение давления и уменьшают скорость движения воды.

Поэтому, если вы решили поливать растения на своем огороде под корень, модель насоса «Ручеек» вам подойдет. Но при использовании разбрызгивателей нельзя применять вибрационные насосы из-за их чувствительности к изменениям давления – малейшие перегрузки приведут к поломке мотора.

Некоторым практичным дачникам достаточно «Ручейков» при поливах из бочек. Закачав воду в бочку, они ждут, пока та нагреется, а потом остается только погрузить агрегат в бочку и использовать его для полива. Правда, такие насосы сильно шумят.

При расстоянии до водоема, превышающем 200 метров наиболее надежно использование погружных центробежных насосов с минимальным напором воды 70 метров. Для организации подачи воды на огород необходимо проложить до участка трубы ПНД32 или 40, поскольку разматывание шланга на такие расстояния не является удобным занятием. При использовании шланга целесообразно приобретение трехслойного ПВХ 3/4″, имеющего дополнительное армирование. Простой шланг может слипнуться из-за перепада давления, нарушив функционирование системы.

Поливочный шланг должен быть плотным, многослойным и армированным.

Скважинный (глубинный) насос сложно установить и обслуживать, поэтому с ним может работать только профессионал. Кроме того, такие насосы демонтируются на зимний период. Но если нет выхода, то таким агрегатом закачивают в емкости жидкость, а когда она нагреется, используют менее мощный и сложный насос – поверхностный или бочковой.

Правила и нюансы эксплуатации оборудования

Циркуляционный насос покупается не на год и даже не на два. Поэтому каждый владелец загородного дома должен позаботиться, чтобы оборудование было исправно в течение долгих лет. Добиться надежности и корректности работы устройства можно только в случае правильного и своевременного обслуживания.

В список основных правил эксплуатации насоса отопления необходимо включить следующие аспекты:

• запрещено включать прибор с нулевой подачей;
• убедиться, что оборудование заземлено;
• проконтролировать, чтобы электрический мотор не нагревался выше допустимой нормы;
• проверить соединение в клеммном коробе на наличие/отсутствие повреждений, а все кабели должны быть полностью сухими;
• удостовериться, что во время старта устройства не возникает никакого постороннего шума или вибрации;
• оборудование должно работать с рекомендованным производителем уровнем расхода теплоносителя;
• запрещено запускать циркуляционный насос без воды.

Если оборудование простаивает на протяжении длительного времени, то рекомендуется каждый месяц включать его на 10-30 минут. Такое простое правило поможет избежать окисления и, как результат, блокировки вала.

В случае появления каких-либо сбоев или проблем в работе насоса следует в кратчайшее время вызвать мастера. Это поможет избавиться от множества проблем и незапланированных финансовых трат

Особое внимание необходимо уделить температуре теплоносителя. Она не должна превышать 60-65 градусов Цельсия. Если пренебречь этим правилом, то в трубах и внутри насоса будет появляться осадок, который негативно скажется на работе всей системы отопления

Если пренебречь этим правилом, то в трубах и внутри насоса будет появляться осадок, который негативно скажется на работе всей системы отопления.

3 ВИХРЬ ПН-370

Самовсасывающий насос ВИХРЬ ПН-370 способен обеспечить подачу чистой воды из любого источника, гарантируя при этом напор в 30 метров. Благодаря поверхностному устройству данной модели, эксплуатация насоса не требует особых навыков и не вызывает никаких трудностей. Его способность перекачивать 45 л/мин является оптимальной для обеспечения полива огорода или подачи воды в дом. При этом использование поверхностного насоса ВИХРЬ ПН-370 весьма экономично – его потребляемая мощность составляет всего 370 Вт.

Данная модель отличается лучшей устойчивостью к механическим повреждениям и воздействию окружающей среды благодаря прочному чугунному корпусу. Двигатель насоса защищен от перегрузки, что обеспечивает длительный срок эксплуатации. Оптимальное сочетание цены и качества делают очевидным выбор в пользу поверхностного насоса ВИХРЬ ПН-370. К тому же, судя по отзывам владельцев, он отлично справляется с заявленными функциями.

Автоматика для насоса

Для надёжной работы любого насоса и всей системы водоснабжения необходимо обеспечить его работу с заданными параметрами, защитить его от сухого хода, частого включения-выключения, пониженного или повышенного давления воды на входе и выходе.

Чтобы обеспечить все эти параметры необходимо купить и доукомплектовать насос автоматикой.

Насос автополива должен работать только в систему полива, не расходуя воду на посторонние потребители, т.к. насос не имеет свободных мощностей.

Автоматика управления насосом включает насос по протоку воды. Датчик потока «видит» движение воды по трубе и включает насос и по прекращению движения — останавливает насос.

Правильно подобранный насос для полива – это верный помощник в садово-огородных делах. Разнообразие представленных в продаже моделей велико, и не составит особого труда отыскать оптимальную для своего участка. Главное – знать, по каким параметрам необходимо оценивать подобный насос.

А одним из основных параметров насоса является его производительность, то есть способность перекачать определённый объем воды в единицу времени. Для правильного выбора придётся провести некоторые достаточно простые вычисления, и в этом нам поможет калькулятор расчета производительности насоса для полива огорода.

Как производится расчет?

Выбирая насос, оценивают напор воды, создаваемый им, и способность перекачать необходимый объём жидкости в течение установленного срока.

Как рассчитывается напор насоса для полива – подробно разъяснено в отдельной публикации со встроенным калькулятором.

Теперь же остановимся именно на производительности.

Исходными данными для проведения вычисления являются:

Площадь участка, которую необходимо полить. То есть, принимается в расчет не вся территория, а лишь та, где выращиваются культурные растения. Естественно, если на участке есть требующий орошения газон или клумбы, они тоже должны приниматься в расчет общей площади полива.

В калькуляторе указаны две единиц измерения – квадратный метр и сотка (ар, то есть 100 м²). Можно выбрать для себя более удобную величину. Если будет вводиться дробное значение, то в качестве разделителя десятичных разрядов используется точка.

• Норма орошения, из расчета литров на квадратный метр. Как правило, в зависимости от климатических условий региона, от типа выращиваемых культур, от погодных условий, на орошение одного квадратного метра затрачивается от 3 до 6 литров воды — эту величину можно уточнить в местных агротехнических организациях. Некоторые культуры требуют и большего расхода воды. Во всяком случае, лучше принимать в расчет максимальное значение – это создаст необходимый эксплуатационный запас.
• Наконец, длительность полива. Тратить на орошение весь день – никто не будет. Обычно этой процедуре отводят вечернее время, когда спадает дневная жара. Сколько хозяева отведут времени на полный полив своего участка – решать им самим, но, как правило, это занимает не более двух часов. В соответствующем поле калькулятора необходимо указать предполагаемую продолжительность полива.

Результат будет получен в литрах в минуту и в кубометрах в час. Сравнивая полученный показатель с характеристикой приглянувшегося насоса (обычно она обозначается буквой Q), можно подобрать оптимальную модель.

Существует ряд критериев, которые обязательно следует учесть при покупке подобной садовой техники. В специальной статье «Насос для полива огорода» об этом рассказано со всеми подробностями.

Общая информация

Система автономного водоснабжения частного дома состоит из нескольких компонентов:

• Колодец — искусственная выработка‑шахта, выкопанная для сбора подземных грунтовых вод в поверхностном водоносном слое до глубины 10~15 м и укрепленная от осыпания.
• Скважины. Выполняются методом бурения и бывают нескольких типов:
  • Безнапорные: «на песок» — до 50 м, «на известняк» — до 150 м.
  • Артезианские — свыше 150 м.
  • Абиссинские и др.
• Искусственные водоемы. Емкости для сбора талых, дождевых вод. При имеющемся поблизости ключе или роднике можно организовать углубленный отвод его русла.
• Естественные водоемы. Ручьи, реки, озера.

Потребители воды на участке и в доме: мойки, раковины, ванны, сауны‑бани, бассейны, полив.

Система подачи и распределения: насосы, накопительные емкости, трубопроводы.

При проектировании автономной системы первым встает вопрос о подборе насоса для водоснабжения частного дома, как одной из самых ответственных и, если уж говорить о качестве работы и долговечности, наиболее дорогостоящей части гидротехнического оснащения. И выбор его обусловлен, прежде всего, типом источника воды на участке, а затем — выбранной схемой водоснабжения.
