Калькулятор расчета напора циркуляционного насоса

Калькулятор расчета производительности циркуляционного насоса

Как пользоваться онлайн-калькулятором

Пользоваться предлагаемой программой довольно просто. Первое, что необходимо сделать – это указать мощность отопительного котла. Эта информация указана в его технической документации и на шильдике корпуса. После этого указывается тип отопительных приборов, которые установлены в помещениях. Это могут быть радиаторы отопления, конвекторы скрытой установки или водяной теплый пол. И напоследок остается лишь нажать на кнопку «рассчитать требуемую минимальную производительность насоса». Вот и все. Результат будет указан в м 3 /ч, а так же в л/мин.

Приблизительная схема установки рециркуляционного насоса

Некоторые пояснения к расчетам

Все вычисления, производимые онлайн-калькулятором, основаны на следующей формуле:

G = W / (Δt × Kτ), где

• G— производительность, выраженная в килограммах в час;
• W— расчетная мощность отопительного котла;
• Δt — перепад температур в трубах подачи и обратки, то есть, по сути, то количество тепловой энергии, которое забирается приборами теплообмена (радиаторами, конвекторами и т.п.);
• Kτ — коэффициент, учитывающий теплоемкость теплоносителя.

Если с мощностью все понятно, то по остальным параметрам необходимы пояснения. Например перепад температур в среднем равен 20°С для радиаторов, 15°С для конвекторов и 10°С для теплого пола.

В качестве теплоносителя можно использовать и специальные жидкости

Kτ — коэффициент, учитывающий теплоемкость теплоносителя – если брать воду, то он будет равен 1.16.

Сложность в том, что при самостоятельных вычислениях получаются единицы измерения, которые не совсем удобны. Именно поэтому онлайн-калькулятор и переводит ее в м 3 /ч.

Ну а произведя расчеты производительности насоса можно перейти к вычислениям необходимого напора.

• https://housechief.ru/kalkulyator-rascheta-proizvoditelnosti-cirkulyacionnogo-nasosa.html
• https://stroyday.ru/kalkulyatory/sistemy-otopleniya/kalkulyator-rascheta-proizvoditelnosti-cirkulyacionnogo-nasosa.html
• http://www.ktto.com.ua/calculation/nms
• https://moreremonta.info/strojka/kalkuljator-podbora-cirkuljacionnogo-nasosa-dlja/

Типы циркуляционных насосов

Существует два типа циркуляционных насосов:

• сухой;
• мокрый.

Насосы сухого типа

У насосов данного типа ротор не контактирует с водой, а его поверхность рабочая отделена от электродвигателя защитными кольцами.

Насос сухого типа

Если выбор пал на сухой насос для отопления, нужно знать, что он создаёт воздушные завихрения, поэтому пыль, которая попадает в него, может оказаться внутри мотора и повредить уплотнитель кольца. В этом случае прибор может выйти из строя. Чтобы этого не произошло, между кольцами всегда есть тонкая водяная плёнка, она играет и роль смазки, предотвращая разрушение колец уплотнителя. Насосы сухого типа делятся на три вида:

Поиск по сайту otoplenie-doma.org

• консольные
• вертикальные
• блочные.

Причём насосы для домашнего отопления вертикальные нужны там, где нужно перекачивать большой объём воды.

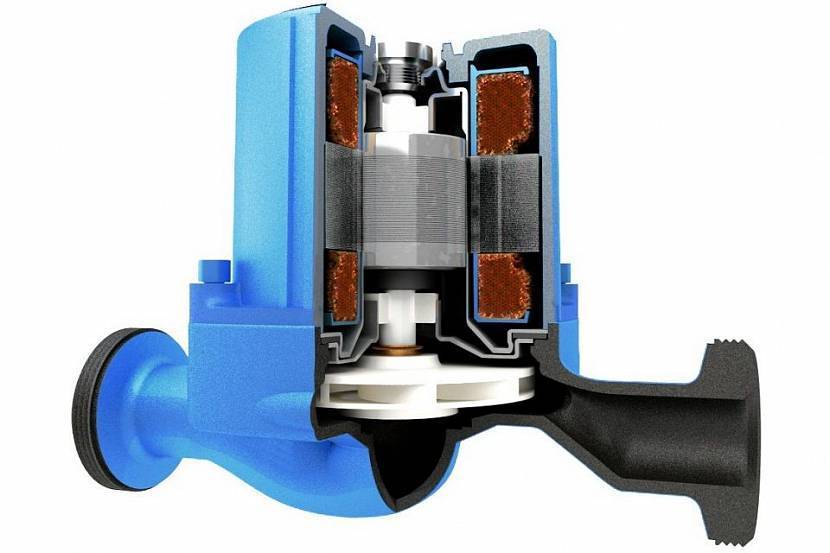

Циркуляционные насосы мокрого типа

Циркуляционные насосы мокрого типа

Их отличие в том, что ротор с рабочим колесом размещены в той жидкости, которую перекачивает насос для отопления, характеристики которого рассмотрим ниже. А та часть, в которой располагается электродвигатель, надёжно загерметизирована. Эти насосы для отопления 12 вольт хорошо подходят для небольших отопительных систем, к тому же, они издают меньше шума и не требует дополнительного техобслуживания, следовательно, их довольно легко ремонтировать, а также можно скорректировать параметры настройки. Из недостатков можно отметить низкий КПД.

Такие модели подойдут там, где есть стабильный или незначительно меняющийся уровень расхода воды. Благодаря ступенчатой регулировке можно значительно сэкономить электроэнергию, выбрав режим, наиболее подходящий для данного строения.

Модели насосов Grundfos

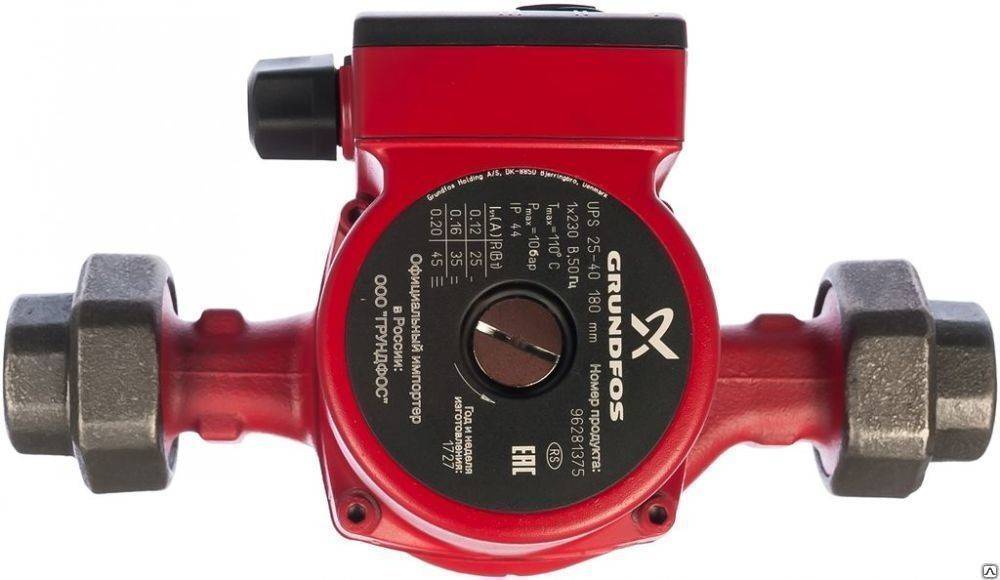

Насосы UPS – это агрегаты с циркуляционного типа, с мокрым ротором. На данных моделях применяется двигатель с асинхронным видом действия. Насос укомплектован специальной клеммой коробкой, которая обеспечивает подключение агрегата к электроэнергии. При первоначальном запуске рекомендуется открыть технологическое отверстие и спустить воздух из рабочей камеры насоса. Так же в конструкции предусмотрена возможность ручной прокрутки ротора в случае его закисания. Данные насосы обладают тремя скоростными режимами работ, которые выставляются вручную и обеспечивают устойчивую работу определенных систем.

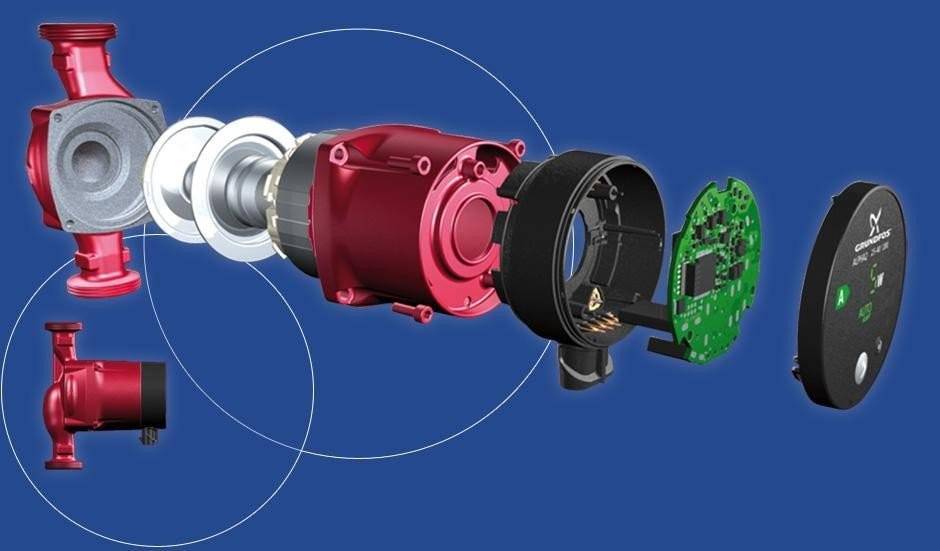

Насосы новой модели AIpha 2 (L) являются первыми в общей линейки серии. Данный наос обладает более широкими возможностями чем насосы серии UPS. Здесь присутствует электродвигатель, который имеет постоянные магниты на корпусе. Если один из магнитов удалить, что во многих случаях делают русские умельцы, можно значительно сократить энергопотребление агрегата. Так же в новой конструкции отсутствует технологическая гайка для выпуска воздуха. В этой модели происходит автоматический сброс воздуха при кратковременном включении насоса на третьей скорости. Подключение к электропитанию стало проще, это происходит с помощью штекерного разъема. Данная модель обладает уже семью режимами работы. К имеющимся трем прибавилось еще два режима работы с постоянным перепадом давления и два режима пропорционального регулирования.

Работа насоса в режиме постоянного перепада – предполагает устойчивую работу насоса даже в тех случаях, когда в системе происходит изменения расхода жидкости и перепад давления. Создаваемый насосом определенный уровень давления, всегда будет автоматически поддерживается на одном уровне.

Режим пропорционального регулирования – данный режим работы обеспечивает надежное функционирование насоса в случае, когда в системе происходит переменный расход. Данный режим не заменим если в процессе эксплуатации происходит периодическое перекрывание радиаторов, что приводит к возрастанию давления в системе. Происходит автоматическое снижение скорость вращения насоса, в результате расход и напор в системе будет пропорционально уменьшаться. Основных режимов работ все же три. Системы, в которых они применяются;

• теплые полы,
• однотрубные системы,
• тупиковые системы,
• коллекторные системы,
• двухтрубные системы,
• радиаторные системы.

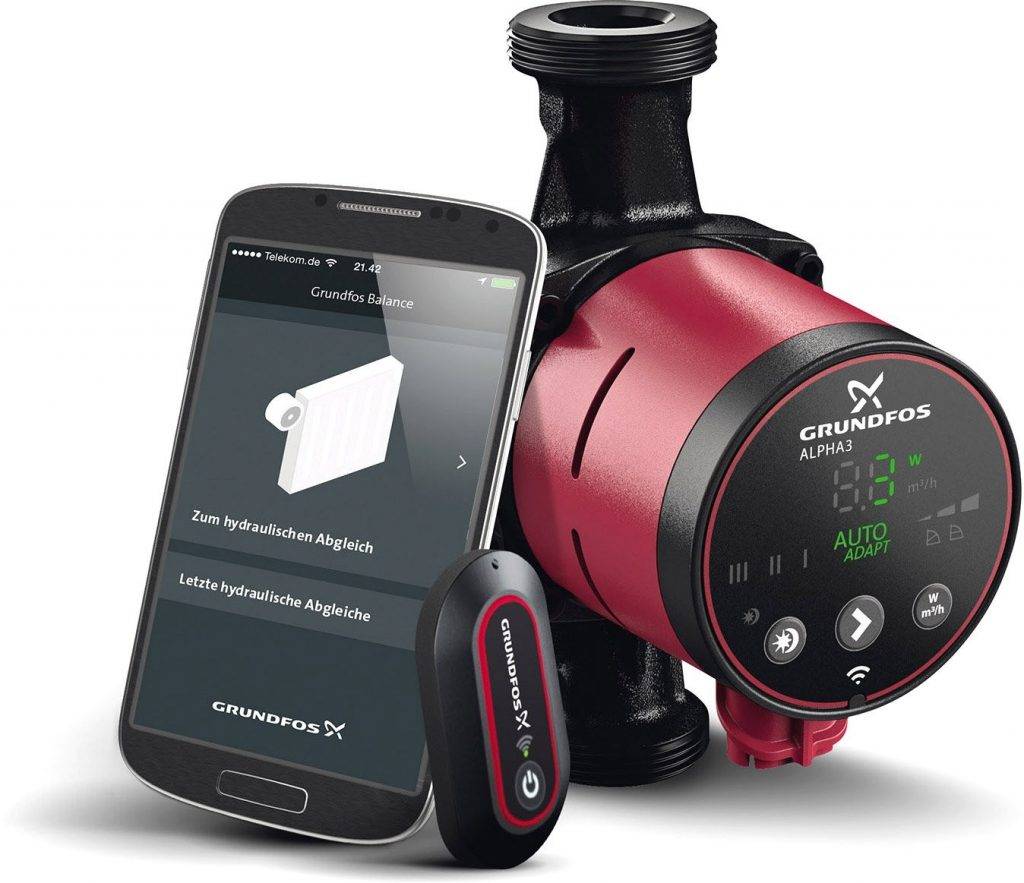

Самой инновационной можно назвать модель AIpha 3. Эту модель можно рассматривать как очень точный инструмент способным одновременно обеспечивать надежную работу всей системы и в тоже время позволяет контролировать расход теплоносителя. Эту возможность можно использовать совместно с приложением Grundfos GO Balance. Наличие этих приложений позволяют производит настройку всей топливной системы на удаленном расстоянии. Данное оборудование можно использовать и для измерения и балансировки всей системы отопления, устанавливая его на место другого циркуляционного насоса, подходящего по своим габаритам и размерам. Особенно хорош насос при балансировке радиаторов, коротких петель в системе теплый пол, а также при малых расходах теплоносителя. Наличие возможности трехкратной градации режимов как постоянного, так и пропорционального напора делают данную модель очень надежной и продуктивной. Ведь как известно, для любого мастера производящим монтаж отопительной системы, очень важным является способность монтируемого оборудования обеспечить нормальный расход теплоносителя, а для заказчика важным является надежность и экономичность данной системе. Циркуляционный насос дает положительный результат обоим. Экономичный и достаточно простой в обслуживании данный насос очень хорошо подходит для обустройства автономного отопления в загородных домах и отдельных квартирах.

Правила и нюансы эксплуатации оборудования

Циркуляционный насос покупается не на год и даже не на два. Поэтому каждый владелец загородного дома должен позаботиться, чтобы оборудование было исправно в течение долгих лет. Добиться надежности и корректности работы устройства можно только в случае правильного и своевременного обслуживания.

В список основных правил эксплуатации насоса отопления необходимо включить следующие аспекты:

• запрещено включать прибор с нулевой подачей;
• убедиться, что оборудование заземлено;
• проконтролировать, чтобы электрический мотор не нагревался выше допустимой нормы;
• проверить соединение в клеммном коробе на наличие/отсутствие повреждений, а все кабели должны быть полностью сухими;
• удостовериться, что во время старта устройства не возникает никакого постороннего шума или вибрации;
• оборудование должно работать с рекомендованным производителем уровнем расхода теплоносителя;
• запрещено запускать циркуляционный насос без воды.

Если оборудование простаивает на протяжении длительного времени, то рекомендуется каждый месяц включать его на 10-30 минут. Такое простое правило поможет избежать окисления и, как результат, блокировки вала.

В случае появления каких-либо сбоев или проблем в работе насоса следует в кратчайшее время вызвать мастера. Это поможет избавиться от множества проблем и незапланированных финансовых трат

Особое внимание необходимо уделить температуре теплоносителя. Она не должна превышать 60-65 градусов Цельсия. Если пренебречь этим правилом, то в трубах и внутри насоса будет появляться осадок, который негативно скажется на работе всей системы отопления

Если пренебречь этим правилом, то в трубах и внутри насоса будет появляться осадок, который негативно скажется на работе всей системы отопления.

Расчет давления

Если циркуляционный насос устанавливается во время монтажа основного обогревательного оборудования, существует необходимость в расчёте давления, относительно указанного аппарата. Осуществляется сие мероприятие при посредстве следующей формулы:

H=(R*L +Z’)/p*g.

Здесь присутствуют такие величины и значения:

R
-показатель сопротивления, касательно прямого участка трубопровода.

L
— длина самого трубопровода.

Z
— сопротивление, спровоцированные различными препятствиями, присутствующими на пути циркулирующего вещества (фитинги, арматура).

p
— показатель плотности носителя тепла при конкретной температуре.

g
— показатель ускорения, относительно свободного падения.

При расчёте насоса, устанавливаемого в уже функционирующую систему обогрева, используются приблизительные данные:

H=R*L*ZF

Здесь присутствуют следующие параметры:

R
-сопротивление прямой трубы. Примерное значение данной величины равняется 100-150 Паскаль на метр. Его следует отобразить в показателях давления. Тогда оно примет такой вид: 0,010-0,015 метра на один метр трубопровода.

В данном случае надо отталкиваться от максимального значения. Подобные действия не окажут отрицательного влияния на энергопотребление.

L
— общая длина труб. Если речь идёт о двухтрубной системе обогрева, следует учитывать продолжительность и подающего контура, о обратного.

ZF
— коэффициент умножения, который значительно упрощает процесс выполнения расчётных операций. Его значение зависит от таких обстоятельств:

• если система оснащена обычными шаровыми вентилями, исключающими уменьшение просвета, а также фитингами с соответствующими габаритами, коэффициент умножения равняется 1,3;
• когда в системе присутствует дроссель либо термостатический регулятор, который разрывает схему, применяется дополнительное значение, равное 1,7;

Пример расчёта

Если общая площадь квадратного помещения равны 150м2, то длина каждой из стен составит 12,25 метра. Следовательно, суммарную протяжённость трубопровода вычислить достаточно просто: 12,25 надо умножить на 4, в результате получится 49 метров.

Стоит отметить, что дроссели монтируются непосредственно на обогревательные приборы. При этом, разрыв основного кольца должен быть полностью исключён.

Подставляя имеющиеся значения в соответствующую формулу, можно определить искомое давление:

0,015*49*1,3=0,9555.

Важно заметить, что приобретаемый циркуляционный насос должен обладать запасом по напору,Э величина которого составляет, как минимум, десять процентов. Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией

А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления

Циркуляционный насос является обязательным элементом системы водяного отопления дома с принудительной или комбинированной (совмещенной) циркуляцией. А для того, чтобы она работала эффективно необходимо правильно выбрать модель с наиболее подходящими характеристиками. Из материала этой статьи вы можете узнать, как самостоятельно осуществить подбор циркуляционного насоса для системы отопления.

Модификации насоса и технические параметры

Исходя из особенностей конструкции, насосы характеризуется производительной мощностью двигателя, типом ротора и управления.

Двигатель

Точный расчет параметров двигателя выполняется для конкретной отопительной системы, но общее правило подбора простое – мощность пропорциональна производительности (размера) рабочей части.

Управление работой

Управление насоса – это выбор скоростных режимов, от которых зависит эффективность всей системы. Для подогрева используется минимальный режим, в то время как при низких температурах быстрый отвод тепла требует увеличения скорости. Для регулирования этого процесса используется 2 типа управления:

1. Механический. Выбор скорости производится самостоятельно, а переключение вручную. Такое управление эффективно для небольших контуров, где реагирование на изменение скорости происходит быстро. Насос для отопления в частном доме, чаще всего, приобретается с таким управлением благодаря невысокой стоимости и более высокой ремонтопригодности.
2. Умные модернизированные модели управляются системой автоматики, которая в зависимости от температуры теплоносителя регулирует скорость потока. Стоят они дороже, но при установке многокомпонентных систем с коллекторами, он незаменимы. Кроме этого они увеличивают энергоэффективность на 25-35%.

Каждый производитель использует свои разработки, способствующие безаварийной работе в течение срока годности, поэтому цены на модели с одинаковыми характеристиками отличаются, также как и качество оборудования.

У внешне одинаковых насосов могут быть совершенно различные характеристики

Снижение стоимости в более дешевых фирмах происходит за счет минимального запаса прочности. Чаще всего это подразумевает уменьшение толщины на неответственных элементах деталей, использование менее прочных и дешевых материалов, которых хватает только на указанный срок эксплуатации. Выбор фирмы–производителя во многом определяет качественные характеристики изделия. Сориентироваться в них можно, прочитав отзывы или углубившись в изучение используемых для деталей материалов.

Ротор или маховое колесо

Существует 2 принципа работы ротора:

Сухой. Трущиеся детали и сам ротор находится в герметично закрытом корпусе, – с водой соприкасаются только лопасти, создающие поток. Такие модели характеризуются высокой мощностью, эффективностью, но более чувствительны к механическому загрязнению энергоносителя. Требуется прохождение ежегодной технической профилактики электродвигателя. Кроме того, их установка должна проводиться удалено от жилых комнат из-за повышенного уровня шума.

Циркуляционный насос с сухим ротором – двигатель и нагнетатель расположены в разных корпусах

Мокрый. Наиболее распространенный тип за счет неприхотливости в обслуживании, стоимости и разнообразия моделей. В открытой конструкции движущиеся детали (подшипники, валы, ротор и т. д.) находятся в воде, которая одновременно является для них смазочным материалом и охладителем для двигателя. Используются соответствующие нержавеющие сплавы, прокладки из водостойких материалов. Система менее прихотлива к механическим примесям в энергоносителе, а срок службы бытового прибора рассчитан на 7 лет.

В насосе с мокрым ротором двигатель и нагнетатель расположены в одном корпусе

Расчет мощности отопительного насоса

Как рассчитать мощность отопления насоса? Выбирая насос для отопительной системы, необходимо обратить внимание на ту рабочую точку, с которой начинается его работа. В этой же точке будет произведена его установка

Расход и напор воды будут показателями, характеризующими позицию насоса. Для измерения расхода воды используется такое значение, как кубические метры воды в час (скорость насоса в системе отопления), а напор измеряется в метрах. Такие показатели во многом зависят от того, какими характеристиками обладает насос.

Производя расчет насоса для отопления, лучше всего выбрать такой вариант, при котором мощность его начальной точки будет приравнена к той мощности, которую потребляет сама система отопления.

Данную закономерность можно отследить только на особом графике. Эта процедура поможет определить, если тот или иной насос по своим показателям мощности подходит для вашей отопительной системы.

Ниже приведена формула, которая поможет узнать мощность циркуляционного насоса для отопления:

P2(кВт) = (p * Q * H) / 367 * КПД

Р – уровень плотности воды;

Q – уровень расхода воды;

Н – уровень напора воды.

Таким образом и делается расчет мощности насоса для отопления.

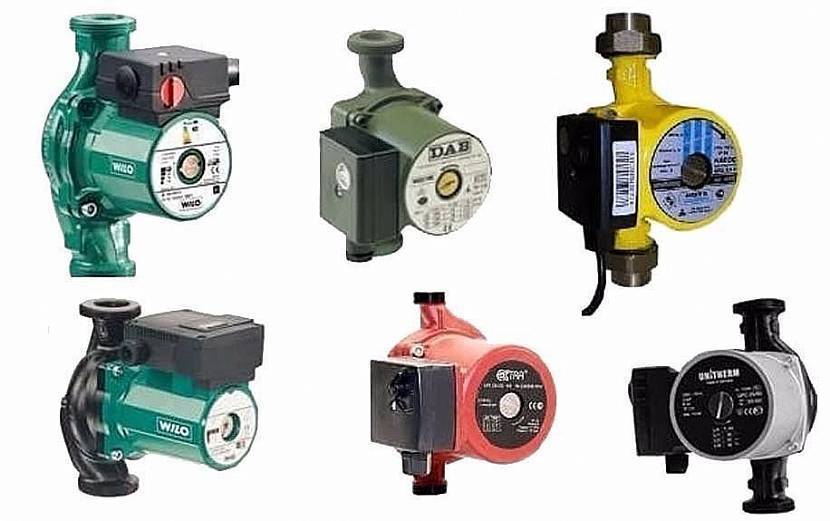

Какие бывают циркуляционные насосы и чем различаются

Устройство и принцип работы всех циркуляционных насосов схожи. Приборы состоят из прочного нержавеющего корпуса, одно- или трехфазного электродвигателя, ротора и вращающейся крыльчатки. При включении электродвигателя он вращает ротор с крыльчаткой, благодаря чему создается пониженное давление и вода поступает в прибор, а лопастное колесо выбрасывает жидкость через выводной патрубок в систему отопления.

Различают «сухие» и «мокрые» конструкции. В первых ротор закрыт от воды специальным уплотнительным кольцом, а во вторых контактирует с теплоносителем. «Сухие» насосы сложнее в монтаже, требуют регулярного осмотра и обслуживания, зато более производительны и долговечны. «Мокрые» не нужно обслуживать, они более долговечны, но их КПД примерно на 20% ниже.

В частных домах обычно устанавливают «мокрые» насосы, отдавая должное их бесшумной работе. А в котельных, рассчитанных на обогрев крупных зданий или нескольких построек, чаще применяют «сухие» приборы из-за более высокой производительности.

Система водяного теплого пола: как устроена?

Система включает в свой состав следующие обязательные компоненты:

• источник тепла (котел, стояк централизованного отопления);
• теплоноситель (вода, тосол, масло и др.);
• трубы обогрева;
• утеплитель;
• управляюще-распределительное устройство;
• насос циркуляционный.

По разветвленной сети трубопроводов, расположенных на полу под покрытием, циркулирует теплоноситель. Источником тепла обычно выступает газовый котел.

Использование водяных полов в квартирах с источником тепла, подающимся централизованно по стояку, допускается в домах с поквартирной горизонтальной разводкой отопления.

Схема обустройства теплого пола

С целью одинакового прогрева полов трубы размещают на не большом расстоянии между собой (100-200 мм). У стен расстояние между трубами оставляют меньше чем в центре помещения. Раскладка труб проводится по двум схемам:

• змейкой – ассоциируется с трассой слалома или зигзагом;
• улиткой – напоминает спираль.

Теплоноситель, прогретый до температуры 35-45 градусов, проходя по трубопроводу, теряет температуру. Оптимальная длина трубопровода (петли) до 120 м. Этого хватает для покрытия помещения площадью до 20 м2. Для больших помещений монтируют несколько трубопроводов. К источнику тепла их подсоединяют параллельно через коллектор, который располагают в специальном шкафу. В нем же устанавливают запорную и управляюще-регулирующую аппаратуру (манометры, термостаты, сливные краны, датчики расхода, воздушные клапаны), а также насосы.

Что еще влияет на выбор

На подбор насоса для системы отопления, кроме основных его параметров (напора и подачи) могут влиять и некоторые другие факторы, например, такие как: производитель, качество изготовления, долговечность, максимальная температура эксплуатации, стоимость, и др. Зачастую они связаны между собой. Качественные насосы надежных производителей, таких как «Grundfos», «Wilo», «DAB», «Lowara», «Ebara» и «Pedrollo», обычно, имеют большую стоимость. Китайские или отечественные модели, как правило, намного дешевле, но нет гарантии в их надежности и длительной работе. Тут уже все зависит от личного выбора: то ли качественное надежное изделие по более высокой цене или более дешевый, но менее надежный циркуляционный насос, который, возможно, в скором времени придется менять. Иногда, чтобы сэкономить, приобретают б/у «Grundfos» или «Wilo». Часто, они нормально работают дольше новых китайских, но если приобретены у проверенных специалистов, которые могут дать определенную гарантию.

Еще один параметр технической характеристики, который может быть важным при выборе циркуляционного насоса – максимально допустимая температура его эксплуатации, которая также должна быть в его паспорте или инструкции по эксплуатации

Это особенно важно, если насос предполагается установить в системе отопления с твердотопливным котлом на подающей трубе. Максимально допустимая температура эксплуатации его, в этом случае, должна быть не менее 110 о С. Если же, он будет устанавливаться на обратной магистрали, то этот параметр не столь важен, так как температура теплоносителя в этом месте редко превышает 70 о С

Если же, он будет устанавливаться на обратной магистрали, то этот параметр не столь важен, так как температура теплоносителя в этом месте редко превышает 70 о С.

Система отопления в частном или загородном доме нуждается в специальном насосе, который будет помогать теплоносителю, циркулировать по трубам. Благодаря такому циркуляционному насосу удается добиться того, что все помещения в доме нагреваются наиболее равномерным образом. Установка такого устройства предполагает проведение некоторых расчетов. Расчет насоса для отопления может зависеть от некоторых определенных обстоятельств. Для начала, необходимо определиться с типом насоса. Насос может быть «мокрым» или «сухим». Их отличие состоит в том, что у первого насоса рабочая область находится под слоем воды, то есть, в перекачиваемой среде.

Такой насос не нуждается в дополнительной смазке или увлажнении. Однако необходимо учесть, что водяной напор или сопротивление во многом могут оказывать влияние на функциональную мощность агрегата. Разберемся же, как рассчитать насос для отопления.

Регулировка скоростей циркуляционного насоса

У большинства моделей циркуляционного насоса имеется функция регулировки скорости работы прибора. Как правило, это трехскоростные устройства, позволяющие управлять количеством теплоты, которое направляется на обогрев помещения. В случае резкого похолодания увеличивают скорость работы прибора, а при потеплении ее уменьшают, притом, что температурный режим в комнатах остается комфортным для пребывания в доме.

Чтобы переключать скорость, имеется специальный рычаг, расположенный на корпусе насоса. Очень востребованы модели циркуляционных устройств с автоматической системой регулирования данного параметра в зависимости от температуры снаружи здания.

В каких случаях можно обойтись без насоса

Перемещение теплоносителя в контуре может происходить благодаря законам физики. То есть, нагретая рабочая жидкость поднимается вверх, а охлажденная опускается вниз. Таким образом происходит нагрев помещения, так работает теплый пол без насоса от котла.

Больше всего такие системы применяют в загородных домах или на дачах. Это обусловлено тем, что в пригородных условиях электроснабжение не всегда отличается стабильностью или его нет вообще. Поэтому не всегда целесообразно использовать оборудование с принудительной циркуляцией.

На интернет-ресурсах компаний, которые заняты установкой подобного оборудования, можно найти схему подключения насоса для теплого пола.

Для людей, которые хотят сами спроектировать и смонтировать водяные полы, наш онлайн калькулятор для расчета водяного теплого пола будет просто незаменим!

Область применения нашего бесплатного калькулятора:

• расчет сметы (будет просчитана и отображена средняя стоимость всех материалов)
• расчет материалов (калькулятор рассчитает длину трубы для водяного теплого пола, коллектор, количество утеплителя, фитингов и крепежных элементов)

Вы можете сделать расчет теплых водяных полов по площади, калькулятор все сам просчитает и выдаст список всех материалов и их количество.

Автоматизация насосного оборудования

Для нормального функционирования такие насосы должны потреблять электроэнергию. На сегодняшний день электричество не является дешевым, поэтому многие задумываются о том, как сделать работу насоса более экономной с точки зрения потребления электроэнергии.

Устройство отопительной системы в частном доме — дело нужное и крайне важно, когда вы хотите создать максимально комфортные температурные условия проживания в нем. Наиболее эффективно работающим тепловым блоком является обвязка с принудительной циркуляцией теплоносителя по магистрали

Чтобы реализовать такую задачу, следует дооборудовать систему насосной установкой. Вот только вся проблема в том, что необходимо подобрать подобное оборудование по производительности, ведь именно от этого зависит эффективность функционирования всего контура. А как правильно рассчитать мощность циркуляционного насоса для отопления, вы узнаете из этой статьи.

Правила ухода за насосом для теплого водяного пола

Насос для теплого пола отличается долговечностью при условии правильного монтажа и отсутствия заводского брака. Однако он также нуждается в обслуживании. Во время эксплуатации необходимо:

1. Периодически (1-2 раза в месяц) стравливать воздух из контура с помощью специального крана. Если это приходится делать слишком часто, есть ошибки в монтаже. Рекомендуется установить дополнительные сепараторы либо воздушные клапаны.
2. Ежегодно проводить смазку рабочего механизма – в этом особенно нуждается насос с сухим ротором.
3. Что касается мокрого ротора, его необходимо иногда (например, раз в 2-3 года) очищать ее от накипи и других отложений.

Важно! Не следует резко менять давление и температурный режим. Если какое-то место промерзло (либо после длительного перерыва), нагревание проводят очень медленно, чтобы вода постепенно приобрела нужную температуру

Рассмотрим пример расчета погружного скважинного насоса для работы с автоматикой:

Глубина скважины:  30м (А)

                Насос всегда поднят от дна скважины на 2-3 метра.

                Допустим возьмем подъем 2м. В результате  (А = 28м).

Горизонтальный участок трубы (Б) :

                От скважины до дома: 20м или 0,2атм  по горизонту,  (Б = 20м)

Сопротивления напору (В) :

                Наличие 5 поворотов трубы (0,5атм = 50м);

                 обратный клапан (0,39атм = 39м) и фильтр (0,4 атм =40м), (В = 129м)

Необходимо учесть, что если глубина скважины составляет более 60м, то необходимо установить 2 обратных клапана  – один ставится непосредственно после насоса, а второй на высоте 45-50м.

Также большинство производителей рекомендуют ставить обратный клапан после насоса через расстояние от 1  до 5 м, но этим можно пренебречь на малых глубинах.

Зеркало воды возьмем:  5м (Г)

                Учтем зеркало воды  и получим столб воды в котором будет находиться насос 28м-5м=23м (А=23м)

Знаете ли Вы, что насос испытывает  нагрузку  подъема жидкости начиная с конца столба воды.

В этом  примере зеркало 5м – следовательно насосу потребуется преодолеть сопротивление столба воды в 5м по вертикали. Таким образом, сопротивление по напору составит 0,5атм  (10м=1атм).

Однако надо учесть сезонные колебания столба воды – это порядка 10м, т.е. добавляем еще 1атм потерь.

В итоге:  Г=5+10=15м (Г=15м)

Дебет:  1,8 м.куб./час  (Д)

                Если Вам неизвестен дебет Вашей скважины, то смело можете брать 1,2-1,4 м.куб/час

                Произведем расчет количества воды, производимое скважиной:

            Д= 1,8*1000/60 = 30 л/мин

Точек разбора воды:  возьмем одну (Т)

Д = 30л/мин;  T= 10л/мин     ===>    Д>Т

Д>Т – значит вода не убывает в скважине,следовательно насосу нет необходимости работать на столб воды в скважине, при ее опустошении ==>   (А = 0)

Произведем расчет по имеющимся данным:

Переводим величины горизонтальных потерь в вертикальные (10м по горизонтали  = 1м по вертикали):

(Б+В)/100    ==>   (20м+129м)/100 = 1,49м ;  Г=15м

А+Б+В+Г = Е, при условии Д < Т;   Б+В+Г = Е, при условии Д >= Т

15м+1,49м = 16,49м    =>
   Е = 16,49м     (16,49м/100 = 1,649атм)

1,649м (2атм)  эта высота будет потрачена только на подъем воды до реле давления. т.е. мы получим на выходе трубы давление воды не более 0,1 атм.

Исходя из этого нам нужно получить на выходе,  т.е. в точке разбора воды около 2,6 атм (26м).

Следует помнить, что если Вы используете автоматику, то давление в  гидроаккумуляторе устанавливается всегда на 0,1атм меньше давления включения автоматики !!! Также необходимо знать, что гидроаккумулятор стабилизирует давление в системе и его сопротивлением можно пренебречь.

Правильно настроенный гидроаккумулятор прослужит дольше.

Если у Вас многоэтажный дом, то необходимо учесть подъем до самой верхней точки разбора, из учета 10м=1атм потерь.

В итоге получаем: 2,6 + 2 + Hверхней точки  = 4,6атм (46м).

Делаем вывод, что подъем насоса должен быть не менее 46 метров.

46м + 10%  = 50,6м  => Идеальным  вариантом  будет насос с подъемом  50 метров.

Всегда делаем минимальный запас 5-10% по мощности насоса. Это уменьшит его износ и позволит работать двигателю более стабильно при перепадах напряжения и пусках насоса.

Из полученного расчета получаем список подходящих  насосов:

Aquario ASP 1Е 45-90(напор 45 м, КАБЕЛЬ 35м.)   –  Запас по давлению 24%

Aquatech SP 3.5″ 4- 45 (напор 45 м, кабель 25 м)   –  Запас по давлению 14%

BELAMOS Насос скважинный TF3- 60 (напор 60 м, длина кабеля 35 м)   –  Запас по давлению 62%

WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м)   –  Запас по давлению 34%

Самый минимальный подходящий вариант и при этом  финансово привлекателен:

WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м)   –  Запас по давлению 34%

Aquatech SP 3.5″ 4- 45 (напор  45 м, кабель 25 м)   –  Запас по давлению 14%

Самый идеальный вариант:

 WWQ Насос скважинный 3NSL 0,5/30P (напор 53 м, длина кабеля 30 м)   –  Запас по давлению 34%

С  таким скважинным насосом и напор будет хороший и в дальнейшем можно немного расширить длину горизонтального водопровода или добавить большее число точек разбора, без критичных для двигателя нагрузок.

Как выбрать циркуляционный насос по полученным данным

Выполнив расчеты и определив основные параметры (подачу и напор), приступим к подбору подходящего циркуляционного насоса. Для этого используем графики их технических характеристик (В), которые можно найти в паспорте или инструкции по эксплуатации. Такой график должен иметь две оси со значениями напора (обычно в м) и подачи (производительности) в м3/ч, л/ч или л/с. На этот график наносим полученные при расчете данные, в соответствующей размерности и на их пересечении находим точку (А). Если она находится выше графика характеристики насоса (А3), то эта модель нам не подходит. Если же точка попадет на график (А2) или будет ниже его (А1), то это подходящий вариант. Но необходимо учитывать, что если точка будет находиться значительно ниже графика (А1), то это значит что насос будет иметь излишний запас мощности, что тоже нецелесообразно, так как он будет потреблять больше электроэнергии и стоимость его будет также выше, чем модели, график характеристики которой, будет максимально близким к нашей точке.

Есть модели насосов имеющие не одну, а 2-3 скорости. Графики их характеристик будут иметь не одну, а, соответственно, 2 или 3 линии. В этом случае подбор насоса необходимо делать по графику той скорости, которая будет использоваться или с учетом всех линий, если будут использоваться все скорости.
