Калькулятор необходимой мощности воздушно-отопительного агрегата

Расчет системы воздушного отопления — простая методика

Проектирование воздушного отопления не простая задача. Для ее решения необходимо выяснить ряд факторов, самостоятельное определение которых может быть затруднено. Специалисты компании РСВ могут бесплатно сделать для вас предварительный проект по воздушному отоплению помещения на основе оборудования ГРЕЕРС.

Система воздушного отопления, как и любая другая, не может быть создана наобум. Для обеспечения медицинской нормы температуры и свежего воздуха в помещении потребуется комплект оборудования, выбор которого основывается на точном расчете. Существует несколько методик расчета воздушного отопления, разной степени сложности и точности. Обычная проблема расчетов такого типа состоит в отсутствии учета влияния тонких эффектов, предусмотреть которые не всегда имеется возможность

Поэтому производить самостоятельный расчет, не будучи специалистом в сфере отопления и вентиляции, чревато появлением ошибок или просчетов. Тем не менее, можно выбрать наиболее доступный способ, основанный на выборе мощности системы обогрева.

Формула определения теплопотерь:

Q=S*T/R

Где:

• Q — величина теплопотерь (вт)
• S — площадь всех конструкций здания (помещения)
• T — разница внутренней и внешней температур
• R — тепловое сопротивление ограждающих конструкций

Пример:

Здание площадью 800 м2 (20×40 м), высотой 5 м, имеется 10 окон размером 1,5×2 м. Находим площадь конструкций:
800 + 800 = 1600 м2 (площадь пола и потолка)
1,5 × 2 × 10 = 30 м2 (площадь окон)
(20 + 40) × 2 × 5 = 600 м2 (площадь стен). Вычитаем отсюда площадь окон, получаем «чистую» площадь стен 570 м2

В таблицах СНиП находим тепловое сопротивление бетонных стен, перекрытия и пола и окон. Можно определить его самостоятельно по формуле:

Где:

• R — тепловое сопротивление
• D — толщина материала
• K — коэффициент теплопроводности

Для простоты примем толщину стен и пола с потолком одинаковой, равной 20 см. Тогда тепловое сопротивление будет равно 0,2 м / 1,3= 0,15 (м2*К)/Вт
Тепловое сопротивление окон выберем из таблиц: R = 0,4 (м2*К)/Вт
Разницу температур примем за 20°С (20°С внутри и 0°С снаружи).

Тогда для стен получаем

• 2150 м2 × 20°С / 0,15 = 286666=286 кВт
• Для окон: 30 м2 × 20°С/ 0,4 = 1500=1,5 кВт.
• Суммарные теплопотери: 286 + 1,5 = 297,5 кВт.

Такова величина теплопотерь, которые необходимо компенсировать при помощи воздушного отопления мощностью около 300 кВт

Примечательно, что при использовании утепления пола и стен теплопотери снижаются как минимум на порядок.

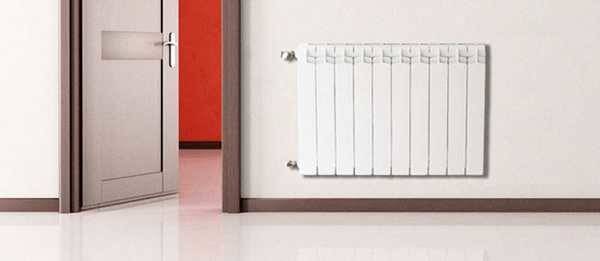

Как рассчитать количество секций радиаторов

Для расчета количества радиаторов существует несколько методик, но суть их одна: узнать максимальные теплопотери помещения, а затем рассчитать количество отопительных приборов, необходимое для их компенсации.

Методы расчета есть разные. Самые простые дают приблизительные результаты. Тем не менее, их можно использовать, если помещения стандартные или применить коэффициенты, которые позволяют учесть имеющиеся «нестандартные» условия каждого конкретного помещения (угловая комната, выход на балкон, окно во всю стену и т.п.). Есть более сложный расчет по формулам. Но по сути это те же коэффициенты, только собранные в одну формулу.

Есть еще один метод. Он определяет фактические потери. Специальное устройство — тепловизор — определяет реальные потери тепла. И на основании этих данных рассчитывают сколько нужно радиаторов для их компенсации. Чем еще хорош этот метод, так это тем, что на снимке тепловизора точно видно, где тепло уходит активнее всего. Это может быть брак в работе или в строительных материалах, трещина и т.д. Так что заодно можно выправить положение.

Расчет радиаторов зависит от потерь тепла помещением и номинальной тепловой мощности секций

Замечания по монтажу и запуску

Для долговременной работы оборудования и его высокой эффективности следует соблюдать некоторые правила:

• Монтаж насоса производят так, чтоб его вал находился горизонтально. Для оборудования с «мокрым» ротором такое требование является обязательным! Ориентация трубопроводов (вертикальный, горизонтальный или наклонный участок) значения не имеет.
• Клеммная коробка должна располагаться сверху. Это обеспечит безопасность даже в случае возможных протечек.

• Современные агрегаты позволяют установку и на подачу, и на обратку, но расположение на обратном участке снизит тепловые нагрузки и увеличит ресурс оборудования.
• При монтаже обязательно предусмотреть байпас для циркуляционного насоса. Это позволит при отсутствии электропитания использовать отопительную систему в режиме с естественной циркуляцией.
• В качестве рабочей выбирается средняя скорость оборудования. Запуск системы осуществляется на самой высокой скорости (в системах с автоматикой отключается блокировка).
• После запуска следует удалить скопившийся воздух через предусмотренные в конструкции специальные клапаны.

Расчет количества секций радиаторов отопления: разбор 3-х различных подходов + примеры

Правильный расчет радиаторов отопления — довольно важная задача для каждого домовладельца. Если будет использовано недостаточное количество секций, помещение не прогреется во время зимних холодов, а приобретение и эксплуатация слишком больших радиаторов повлечет неоправданно высокие расходы на отопление. Поэтому при замене старой отопительной системы или монтаже новой необходимо знать как рассчитать радиаторы отопления. Для стандартных помещений можно воспользоваться самыми простыми расчетами, однако иногда возникает необходимость учесть различные нюансы, чтобы получить максимально точный результат.

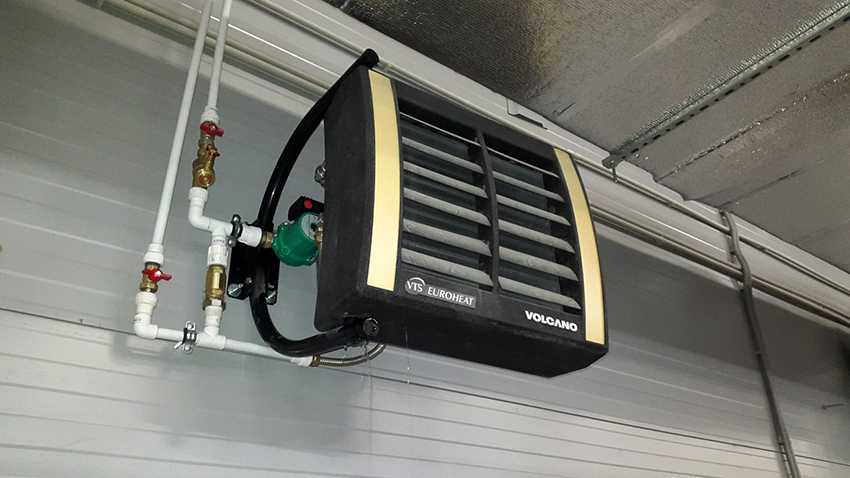

Как считать мощность воздушно-отопительного агрегата?

1. Подсчитайте объем объекта — V_внешн.
2. Из норм определите зимнюю расчетную температуру наружного воздуха для вашего города и задайте необходимую температуру внутри помещения. Найдите разницу температур Δt.
3. Определите по графику удельную тепловую мощность в зависимости от объема объекта и теплоизоляционных свойств ограждений — q_v
4. Подставьте эти данные в формулу: Q₁ = q_v * V_внешн * (t_внутр — t_наруж) * 0,001
5. Полученная величина Q_B кВт оценивается приближенно, как тепловая мощность для поддержания нужной температуры в вашем помещении.
6. Если эта величина больше мощности одного аппарата, то придется использовать их два или несколько.

Пример подбора:

Объект: автосервисная мастерская.

Стены: слабо изолированы, часто открываются въездные ворота.

Поверхность: 200 м2.

Высота: 4 м.

Объем [V_внешн]: 800 м3.

Необходимая температура внутреннего воздуха: 15 °С.

Расчетная зимняя температура: -18 °С.

Удельная тепловая мощность [q_v]: 1,5 Вт/м3 К.

Взят из графика для объекта с низкой тепловой изоляцией ограждений 800 м3.

Q₁ = * 0,001 кВт.

Q₁ = 39 кВт.

Чтобы в помещении автосервиса объемом 800 м3 поддерживать постоянную температуру 15°С, следует установить источники отопления с тепловой мощностью 39кВт.

Это означает, что необходимо приобрести один аппарат мощностью 48 кВт, при этом будем располагать некоторым запасом мощности.

Выполняем полный комплекс работ по вентиляции, кондиционированию, отоплению и водоснабжению в Киеве и области. Закажите консультацию или звоните по тел. (044) 221-93-35, (067) 939-29-29.

Расчет по площади помещения

Предварительный расчет можно сделать, ориентируясь на площадь помещения, для которого покупаются радиаторы. Это очень простое вычисление, которое подходит для комнат с низкими потолками (2,40-2,60 м). Согласно строительным нормам для обогрева понадобится 100 Вт тепловой мощности на каждый квадратный метр помещения.

Вычисляем количество тепла, которое понадобится для всей комнаты. Для этого площадь умножаем на 100 Вт, т. е. для комнаты в 20 кв. м. расчетная тепловая мощность составит 2000 Вт (20 кв.м Х 100 Вт) или 2 кВт.

Правильный расчет радиаторов отопления необходим, чтобы гарантировать достаточное количество тепла в доме

Этот результат нужно разделить на теплоотдачу одной секции, указанную производителем. Например, если она равна 170 Вт, то в нашем случае необходимое количество секций радиатора будет составлять:

2000 Вт / 170 Вт = 11,76, т. е. 12, поскольку результат следует округлить до целого числа. Округление обычно осуществляется в сторону увеличения, однако для помещений, в которых теплопотери ниже среднего, например, для кухни, можно округлять в меньшую сторону.

Обязательно следует учесть возможные теплопотери в зависимости от конкретной ситуации. Разумеется, комната с балконом или расположенная в углу здания теряет тепло быстрее. В этом случае следует увеличить значение расчетной тепловой мощности для комнаты на 20%. Примерно на 15-20% стоит повысить расчеты, если планируется скрыть радиаторы за экраном или монтировать их в нишу.

А чтобы вам было удобнее считать, мы сделали для вас этот калькулятор:

Расчет мощности котла и теплопотерь.

Собрав все необходимые показатели, приступайте к калькуляции. Конечный результат укажет количество расходуемого тепла и сориентирует вас на выбор котла. При расчете теплопотерь за основу берутся 2 величины:

1. Разница температуры снаружи и внутри здания (ΔT);
2. Теплозащитные свойства объектов дома (R);

Для выявления расхода тепла ознакомимся с показателями сопротивления теплопередачи некоторых материалов

Таблица 1. Теплозащитные свойства стен

Материал и толщина стены	Сопротивление теплопередаче
Кирпичная стена толщина в 3 кирпича (79 сантиметров) толщина в 2.5 кирпича (67 сантиметров) толщина в 2 кирпича (54 сантиметров) толщина в 1 кирпича (25 сантиметров)	0.592 0.502 0.405 0.187
Сруб из бревна Ø 25 Ø 20	0.550 0.440
Сруб из бруса Толщина 20см. Толщина 10см.	0.806 0.353
Каркасная стена (доска +минвата + доска) 20 см.	0.703
Стена из пенобетона 20см. 30см.	0.476 0.709
Штукатурка (2-3 см)	0.035
Потолочное перекрытие	1.43
Деревянные полы	1.85
Двойные деревянные двери	0.21

Данные в таблице указаны с температурной разницей 50 °(на улице -30°,а в помещение +20°)

Таблица 2. Тепловые расходы окон

Тип окна	RT	q. Вт/	Q. Вт
Обычное окно с двойными рамами	0.37	135	216
Стеклопакет (толщина стекла 4 мм) 4-16-4 4-Ar16-4 4-16-4К 4-Ar16-4К	0.32 0.34 0.53 0.59	156 147 94 85	250 235 151 136
Двухкамерный стеклопакет 4-6-4-6-4 4-Ar6-4-Ar6-4 4-6-4-6-4К 4-Ar6-4-Ar6-4К 4-8-4-8-4 4-Ar8-4-Ar8-4 4-8-4-8-4К 4-Ar8-4-Ar8-4К 4-10-4-10-4 4-Ar10-4-Ar10-4 4-10-4-10-4К 4-Ar10-4-Ar10-4К 4-12-4-12-4 4-Ar12-4-Ar12-4 4-12-4-12-4К 4-Ar12-4-Ar12-4К 4-16-4-16-4 4-Ar16-4-Ar16-4 4-16-4-16-4К 4-Ar16-4-Ar16-4К	0.42 0.44 0.53 0.60 0.45 0.47 0.55 0.67 0.47 0.49 0.58 0.65 0.49 0.52 0.61 0.68 0.52 0.55 0.65 0.72	119 114 94 83 111 106 91 81 106 102 86 77 102 96 82 73 96 91 77 69	190 182 151 133 178 170 146 131 170 163 138 123 163 154 131 117 154 146 123 111

RT — сопротивление теплопередачи;

1. Вт/м^2 – количество тепла, которое расходуется на один кв. м. окна;

четные цифры указывают на воздушное пространство в мм;

Ar — зазор в стеклопакете заполнен аргоном;

К – окно имеет наружное тепловое покрытие.

Имея в наличии стандартные данные о теплозащитных свойствах материалов, и определив перепад температур легко рассчитать тепловые потери. На пример:

Снаружи — 20°С., а внутри +20°С. Стены построены из бревна диаметром 25см. В этом случае

R = 0.550 °С· м2/ Вт. Тепловой расход будет равен 40/0.550=73 Вт/ м2

Теперь можно приступить к выбору источника тепла. Существуют несколько видов котлов:

• Электрические котлы;
• Газовые котлы
• Нагреватели на твердом и жидком топливе
• Гибридные (электрические и на твердом топливе)

Перед тем как приобрести котел, вы должны знать, какая мощность потребуется для поддержания благоприятной температуры в доме. Для этого существуют два способа определения:

1. Расчет мощности по площади помещений.

По статистике принято считать, что для нагрева 10 м2 требуется 1 кВт теплоэнергии. Формула применима в случае, когда высота потолка не более 2,8 м и дом средне утеплен. Суммируем площадь всех комнат.

Получаем, что W=S×Wуд/10, где W- мощность теплогенератора, S-общая площадь здания, а Wуд является удельной мощность, которая в каждом климатическом поясе своя. В южных регионах она 0,7-0,9 кВт, в центральных 1-1,5 кВт, а на севере от 1,5 кВт до 2 кВт. Допустим, котел в доме площадью 150 кв.м, который находится в средних широтах должен обладать мощностью 18-20кВт. Если потолки выше стандартных 2,7м, например, 3м, в этом случае 3÷2,7×20=23 (округляем)

1. Расчет мощности по объему помещений.

Этот тип вычислений можно произвести, придерживаясь строительных норм и правил. В СНиП прописан расчет мощности отопления в квартире. Для кирпичного дома на 1 м3 приходится 34 Вт, а в панельном – 41 Вт. Объем жилья определяется умножением площади на высоту потолка. Например, площадь апартаментов 72 кв.м., а высота потолков 2,8 м. Объем будет равен 201,6 м3. Так, для квартиры в кирпичном доме мощность котла будет равна 6,85 кВт и 8,26 кВт в панельном. Правка возможна в следующих случаях:

• На 0.7, когда этажом выше или ниже находится неотапливаемая квартира;
• На 0.9, если ваша квартира на первом или последнем этаже;
• Коррекция производится при наличии одной внешней стены на 1,1, две – на 1,2.

Точное вычисление тепловой мощности

Для этого используют поправочные коэффициенты:

• К1 зависит от типа окон. Двухкамерным стеклопакетам соответствует 1, обычному остеклению – 1,27, трехкамерному окну – 0,85;
• К2 показывает степень теплоизоляции стен. Находится в пределе от 1 (пенобетон) до 1,5 для бетонных блоков и кладки в 1,5 кирпича;
• К3 отражает соотношение между площадью окон и пола. Чем больше оконных рам, тем сильнее потери тепла. При 20% остекления коэффициент равен 1, а при 50% он увеличивается до 1,5;
• К4 зависит от минимальной температуры снаружи здания на протяжении отопительного сезона. За единицу принимают температуру -20 °C, а затем на каждые 5 градусов прибавляют или вычитают 0,1;
• К5 учитывает количество наружных стен. Коэффициент для одной стены равен 1, если их две или три, тогда он составляет 1,2, когда четыре – 1,33;
• К6 отражает тип помещения, которое находится над определенной комнатой. При наличии сверху жилого этажа величина поправки – 0,82, теплого чердака – 0,91, холодного чердака – 1,0;
• К7 – зависит от высоты потолков. Для высоты 2,5 метра это 1,0, а для 3-х метров – 1,05.

Когда все поправочные коэффициенты известны, делают расчет мощности системы отопления для каждого помещения, используя формулу:Тепловой расчет помещения и здания целиком, формула тепловых потерь

Нормы температурных режимов помещений

Выполнив вычисления параметров с такими константами, можно быть уверенным в достоверности искомого динамического или постоянного параметра системы.

Для помещений разнообразного назначения существуют эталонные стандарты температурных режимов жилых и нежилых помещений. Эти нормы закреплены в так называемых ГОСТах

Для системы отопления одним из таких глобальных параметров является температура помещения, которая должна быть постоянной в независимости от периода года и условий окружающей среды.

А вот комнатная температура воздуха в зимний период обеспечивается системой отопления. Поэтому нам интересны диапазоны температур и их допуски отклонений для зимнего сезона.

В большинстве нормативных документов оговариваются следующие диапазоны температур, которые позволяют человеку комфортно находиться в комнате.

Для нежилых помещений офисного типа площадью до 100 м2:

• 22-24°С – оптимальная температура воздуха;
• 1°С – допустимое колебание.

Для помещений офисного типа площадью более 100 м2 температура составляет 21-23°С. Для нежилых помещений промышленного типа диапазоны температур сильно отличаются в зависимости от предназначения помещения и установленных норм охраны труда.

Комфортная температура помещения у каждого человека “своя”. Кто-то любит чтобы было очень тепло в комнате, кому-то комфортно когда в комнате прохладно – это всё достаточно индивидуально

Что же касаемо жилых помещений: квартир, частных домов, усадеб и т. д. существуют определённые диапазоны температуры, которые могут корректироваться в зависимости от пожеланий жильцов.

И всё же для конкретных помещений квартиры и дома имеем:

• 20-22°С – жилая, в том числе детская, комната, допуск ±2°С –
• 19-21°С – кухня, туалет, допуск ±2°С;
• 24-26°С – ванная, душевая, бассейн, допуск ±1°С;
• 16-18°С – коридоры, прихожие, лестничные клетки, кладовые, допуск 3°С

Как рассчитать котёл электрический? Сколько он может потреблять электроэнергии?

Котёл является основным элементом для любой системы независимого отопления. Этот элемент ещё служит в качестве генератора для тепловой энергии, работоспособность его очень даже неплохая. От целого ряда факторов зависит то, какими будут расходы на монтаж устройства и его покупку в целом. В том числе расчёт должен учитывать режим проживания и расположение строения, особенности постройки и размеры. И этот список далеко не полный. Какие именно действия нам понадобятся, легко понять. От расчёта тоже зачастую зависит выбор самих устройств.

Рис. 1 Современная модель прибора отопления

Тип топлива и работоспособность установки подбираются именно по результатам расчёта, котёл только в этом случае будет полностью выполнять свою функцию. Электрический прибор будет наиболее удобным и актуальным решением в домах с площадью до 300 м2. Благодаря этому создаётся надёжная система отопления, не доставляющая почти никаких хлопот в дальнейшем. Электрический котёл отопления даёт КПД до 98 процентов, производительность всегда сохраняет довольно высокий уровень, расчёт произвести легко.

Широкие возможности оптимизации тоже делают электрический котёл весьма удобным приобретением, помимо его других достоинств. Установка возможна в любом месте, достаточно наличие электричества. Электрический котёл может стать дополнительным источником тепла для системы, которая уже существует, либо использоваться отдельно. Расчёт должен учитывать и это.

По сравнению с устройствами, работающими от других источников, электрический котёл отопления может обходиться дешевле уже на этапе покупки. Не нужно содержать дымоход для отвода газов, устройство является безопасным с точки зрения экологии. Мощность на общую безопасность тоже не влияет, сколько его может уходить – не менее важный вопрос.

Как рассчитать мощность котла газового

При обустройстве дома отопительной системой следует особое внимание уделить такому элементу, как котел. Именно от него во многом зависит качество и эффективность работы всего обогревательного контура

Подбирается устройство такого плана в зависимости от некоторых данных и расчетов, при грамотном выполнении которых можно сократить расходы на приобретение топливных или энергетических ресурсов. А как правильно выполнить расчет мощности котла для отопления дома, вы узнаете из этой статьи.

1. Что учитывают при выборе оборудования
2. Какие характеристики влияют на расчет
3. Что нужно учитывать в обязательном порядке
4. Не забываем учитывать возможные теплопотери
5. Самый простой способ определения производительности нагревателя

Калькулятор мощности котла: быстрый расчет онлайн

Большинство частных домов и некоторые квартиры подключены к системе автономного отопления, поскольку водяное отопление на газовом котле является наиболее экономичным и эффективным. Но для этого нужно подобрать котел необходимой и достаточной мощности для полного теплообеспечения помещений в отапливаемом здании.

Котел не должен работать на максимуме своих возможностей всегда, поэтому нужно учесть также некоторый эксплуатационный запас мощности – около 5%-10%. Неправильно подобранная мощность котла приведет к увеличению энергопотребления и недостаточному обогреву здания. Калькулятор расчета мощности котла поможет подобрать оборудование с учетом особенностей вашего помещения.

Расчет материалов для отопления

Человеку, далекому от устройства системы обогрева, правильно посчитать материалы для отопления будет трудновато – как минимум, необходимо хотя бы зрительно представлять всю отопительную систему в сборе и знать комплектующие части предполагаемой к использованию трубы. Именно поэтому для правильного подсчета количества материалов придется изучить всю подноготную работы отопительной системы.

Сомневаетесь? Тогда обратитесь к знакомым специалистам и попросите их если не собрать вам всю систему, то хотя бы начертить ее с указанием всех необходимых элементов. Хороший знакомый за бутылочкой чая с удовольствием поможет вам в решении этой проблемы. Ну а я, со своей стороны, попробую хотя бы примерно расписать какие комплектующие части и для чего вам понадобятся.

Начнем с котла – как пример, рассмотрим двухконтурный, который наиболее часто используется в небольших домах и квартирах. Установка котла отопления и подключение его к системе отопления потребует от вас минимум четыре шаровых крана с разъемными соединениями, два фильтра механической очистки и четыре резьбовых переходника для подключения трубопроводов.

Для обвязки одной батареи отопления будут необходимы 2 радиаторных крана (регулирующий и отсекающий), кран Маевского, заглушка, опять же, два резьбовых переходника для подключения батарей к трубопроводам и два тройника, устанавливаемые непосредственно на магистрали отопления.

Примерно подсчитать метраж трубы, думаю, проблем не возникнет ни у кого – для этого нужно ясно представлять места установки батарей. Полученный метраж умножается на два, потому что обычно прокладывается две трубы (подача и обратка). Другое дело диаметры труб – как правило, все настенные двухконтурные котлы оснащаются подключениями размером ø3/4″. В принципе, для домов и квартир площадью до 100кв.м. этого вполне достаточно, а вот для более обширных систем понадобятся большие диаметры труб. Но если касаться только небольших систем отопления, то для их монтажа вам понадобятся трубы ø3/4″ для прокладки магистралей и трубы ø1/2″ непосредственно для подключения батарей.

Если честно, то такие сложные работы, как расчет и монтаж системы отопления. самостоятельно может выполнить исключительно грамотный человек, умеющий обращаться с современным инструментом и владеющий большим количеством знаний в области теплотехники. Попробовать, конечно, можно и всем остальным, только для этого придется немного подучиться и овладеть немалым количеством информации.

(Голосов: 8 )

Принцип работы водяного калорифера

Для начала разберемся в особенностях работы вентиляционной системы с водяными нагревателями, потому что схема приточной вентиляции с электрокалорифером немного отличается. Водяное нагревательное приспособление состоит из теплообменника и вентилятора.

Принцип его работы заключается в следующем:

1. Через специальные воздухозаборные решетки, установленные на внешнем конце воздуховода, воздушные массы попадают в вентиляционные каналы. Решетки нужны для защиты от проникновения мелких грызунов, животных, птиц и насекомых.
2. После этого воздух проходит через фильтры, где очищается от пыли, пыльцы растений, вредных примесей и других загрязняющих веществ.
3. В калорифер поступает тепло из водяной магистрали. Благодаря этому теплу воздушные массы подогреваются до нужной температуры.
4. При прохождении рекуператора поступающие воздушные потоки дополнительно греются за счет тепла удаляемого из помещения воздуха.
5. Очищенные и подогретые массы при помощи вентилятора поступают в помещение. Благодаря установленному диффузору они равномерно распределяются по всей площади.
6. Во время работы установки возникает много шума. Чтобы его снизить, установлены специальные шумопоглотители.
7. Если система перестает работать, срабатывают обратные клапаны, которые перекрывают доступ холодным воздушным массам в помещение.

Конструкция калорифера отличается отсутствием собственного нагревателя. Его главные составляющие элементы выполняют следующие функции:

• встроенный вентилятор направляет подогретые воздушные массы в помещение;
• в теплообменник, состоящий из металлических трубок, поступает вода из отопительной системы.

По сути, система из трубок выполняет функции нагревательной спирали, как в электрокалорифере. По трубкам циркулирует горячий теплоноситель из системы отопления, имеющий температуру в пределах +80…+180°С. При прохождении воздуха через прибор он нагревается до нужной температуры. Вентилятор не только распределяет подогретый воздух по помещению, но и способствует его обратному удалению.

Преимущества и недостатки

Использование калориферов в приточной вентиляции рентабельно для предприятий и учреждений, имеющих собственную систему теплоснабжения. Однако при хорошо налаженной работе системы вентиляции, правильном выполнении обвязки водяные калориферы можно использовать для обогрева коттеджей.

К преимуществам подобных приспособлений причисляют следующее:

1. Монтаж достаточно простой. По сложности он не отличается от установки труб отопления.
2. Благодаря подогреву воздушных масс и их равномерному распределению при помощи вентилятора система подходит для обогрева помещений значительной площади и высоты.
3. Отсутствие сложных механизмов обеспечивает безопасную работу каждого составляющего узла. В конструкции нет быстроизнашивающихся деталей, поэтому поломки случаются редко.
4. При помощи вентилятора можно регулировать направление потоков теплых воздушных масс.
5. Главное достоинство заключается в том, что на отопление большого помещения не потребуются регулярные финансовые вложения. Расходы будут только на первых порах – на покупку оборудования и монтаж системы.

Основной минус использования водяных калориферов заключается в невозможности их применения в бытовых целях, а именно для отопления городских квартир. В качестве альтернативного варианта подходят только электронагреватели. Электрический индукционный котел для отопления и его схема

Система рекуперации

Прямой нагрев воздуха за счёт только энергии нагревательных элементов – это не самый экономичный и практичный вариант устройства отопления вентсистемы. Система рекуперации за счёт замкнутого цикла работы значительно снижает теплопотери. Её работа основана на теплоизбытках, а точнее — энергии отработанных воздушных масс.

Общая схема устройства выглядит так: приточка и вытяжка проходят через один блок, и тепловыделения от исходящих воздушных потоков частично передаются входящим. За счёт использования теплопритоков снижается нагрузка на остальные системы отопления.

Монтаж системы отопления с рекуперацией стоит дороже, чем аналогичный, но без неё. Затраты быстро окупаются в регионах, где отопление подвергается значительной тепловой нагрузке ввиду продолжительной зимы.

Расчет радиаторов отопления по площади

Самый простой способ. Посчитать требуемое на обогрев количество тепла, исходя из площади помещения, в котором будут устанавливаться радиаторы. Площадь каждой комнаты вы знаете, а потребность тепла можно определить по строительным нормам СНиПа:

• для средней климатической полосы на отопление 1м 2 жилого помещения требуется 60-100Вт;
• для областей выше 60 о требуется 150-200Вт.

Исходя из этих норм, можно посчитать, сколько тепла потребует ваша комната. Если квартира/дом находятся в средней климатической полосе, для отопления площади 16м 2. потребуется 1600Вт тепла (16*100=1600). Так как нормы средние, а погода постоянством не балует, считаем, что требуется 100Вт. Хотя, если вы проживаете на юге средней климатической полосы и зимы у вас мягкие, считайте по 60Вт.

Расчет радиаторов отопления можно сделать по нормам СНиП

Запас по мощности в отоплении нужен, но не очень большой: с увеличением количества требуемой мощности возрастает количество радиаторов. А чем больше радиаторов, тем больше теплоносителя в системе. Если для тех, кто подключен к центральному отоплению это некритично, то для тех у кого стоит или планируется индивидуальное отопление, большой объем системы означает большие (лишние) затраты на обогрев теплоносителя и большую инерционность системы (менее точно поддерживается заданная температура). И возникает закономерный вопрос: «Зачем платить больше?»

Рассчитав потребность помещения в тепле, можем узнать, сколько потребуется секций. Каждый из отопительных приборов выделять может определенное количество тепла, которое указывается в паспорте. Берут найденную потребность в тепле и делят на мощность радиатора. Результат — необходимое количество секций, для восполнения потерь.

Посчитаем количество радиаторов для того же помещения. Мы определили, что требуется выделить 1600Вт. Пусть мощность одной секции 170Вт. Получается 1600/170=9,411шт. Округлять можно в большую или меньшую сторону на ваше усмотрение. В меньшую можно округлить, например, в кухне — там хватает дополнительных источников тепла, а в большую — лучше в комнате с балконом, большим окном или в угловой комнате.

Система проста, но недостатки очевидны: высота потолков может быть разной, материал стен, окна, утепление и еще целый ряд факторов не учитывается. Так что расчет количества секций радиаторов отопления по СНиП — ориентировочный. Для точного результата нужно внести корректировки.

Популярные модели

Пользующиеся повышенным спросом образцы газовых котлов представлены одноконтурными моделями в настенном и напольном исполнении. К их плюсам относят компактность и простоту обслуживания, к недостаткам – ограниченные функциональные возможности.

Настенные модели

Монтируемые на стене изделия представлены образцом Viessmann Vitopend 100-W A1HB003, в линейку которого входят три модели с заявленными мощностями 24, 30 и 34 кВт. Они изготавливаются на единой модульной платформе, что заметно упрощает их установку по месту эксплуатации и гарантийное обслуживание. К достоинствам этих изделий относят:

• малый расход газа, не превышающий 3,5 м3/час;
• автоматическая перестройка мощности в зависимости от температуры окружающей среды;
• высокий КПД, достигающий 93%;
• наличие в комплекте коаксиального дымохода, оснащенного защитой от обмерзания;
• универсальность (изделия могут работать на сжиженном газу).

Относительным недостатком этих моделей считается отсутствие выносного пульта управления.

Напольные агрегаты

Этот агрегат прекрасно справляется с нестабильностью рабочего напряжения в электросети и невысоким уровнем давлении газа в системе. Благодаря стальному теплообменнику из листовых заготовок толщиной 3 мм GAZ 2500 способен прослужить без поломок в течение почти 20-ти лет. В представленную производителем из Германии серию вошли четыре модели с тепловой мощностью от 22 до 42 кВт.

Несмотря на то что собираются эти изделия в пределах России, назвать их дешевыми никак нельзя. Зато в них предусмотрена встроенная автоматика, а также возможность подключения бойлера косвенного нагрева. К достоинствам этих моделей относят:

• наличие надежного стального теплообменника повышенной емкости;
• возможность регулировки мощности в диапазоне от 60 до 100%;
• допустимость выставления режимов работы, выбираемых с помощью встроенной автоматики;
• наличие пульта управления;
• возможность переориентации на баллонный газ.

К числу недостатков немецких напольных агрегатов следует отнести их высокую стоимость.

Недорогие агрегаты

К сравнительно недорогим моделям одноконтурных газовых котлов относятся изделия под фирменным наименованием Protherm Медведь 40 KLOM, рассчитанные на мощность не менее 35 кВт. Агрегаты с такими показателями оптимально подходят экономным домовладельцам, нуждающимся в обогреве теплым воздухом жилых площадей не более 250 м2. Функционал этого образца не слишком велик, но все необходимое для его безопасной эксплуатации присутствует опционально.

Производитель отказался от встроенной электроники, что превратило модель в полностью энергонезависимое устройство. Для запуска оборудования в эксплуатацию достаточно подключить к нему газовую подачу. С учетом низкой стоимости этого образца серьезных недостатков в его работе не обнаружено.

Пример расчета теплопотерь дома

Рассматриваемый дом располагается в городе Кострома, где температура за окном в наиболее холодную пятидневку достигает -31 градусов, температура грунта — +5оС. Желаемая температура в помещении — +22оС.

Рассматривать будем дом со следующими габаритами:

• ширина — 6.78 м;
• длина — 8.04 м;
• высота — 2.8 м.

Величины будут использоваться для вычисления площади ограждающих элементов.

Для расчетов удобнее всего нарисовать план дома на бумаге, обозначив на нем ширину, длину, высоту здания, расположение окон и дверей, их габариты

Стены здания состоят из:

• газобетона толщиной В=0.21 м, коэффициентом теплопроводности k=2.87;
• пенопласта В=0.05 м, k=1.678;
• облицовочного кирпича В=0.09 м, k=2.26.

При определении k следует использовать сведения из таблиц, а лучше — информацию из технического паспорта, поскольку состав материалов разных производителей может отличаться, следовательно, иметь разные характеристики.

Железобетон имеет наиболее высокую теплопроводимость, минераловатные плиты — наименьшую, поэтому их наиболее эффективно использовать в строительстве теплых домов

Пол дома состоит из следующий слоев:

• песка, В=0.10 м, k=0.58;
• щебня, В=0.10 м, k=0.13;
• бетона, В=0.20 м, k=1.1;
• утеплителя эковаты, B=0.20 м, k=0.043;
• армированной стяжки, В=0.30 м k=0.93.

В приведенном плане дома пол имеет одинаковое строение по всей площади, подвальное помещение отсутствует.

Потолок состоит из:

• минеральной ваты, В=0.10 м, k=0.05;
• гипсокартона, B=0.025 м, k= 0.21;
• сосновых щитов, В=0.05 м, k=0.35.

У потолочного перекрытия выходов на чердак нет.

В доме окон всего 8, все они двухкамерные с К-стеклом, аргоном, показатель D=0.6. Шесть окон имеют габариты 1.2х1.5 м, одно — 1.2х2 м, одно — 0.3х0.5 м. Двери имеют габариты 1х2.2 м, показатель D по паспорту равен 0.36.
