Какой кабель использовать для проводки в квартире: выбираем нужный кабель по характеристикам

Критерии выбора

Чтобы правильно подобрать кабель для проводки, учитывайте следующие рекомендации:

Проводник должен быть трехжильный (как на фото ниже), т.к

на сегодняшний день очень важно делать заземление в жилых домах. Даже если у вас нет еще заземления, но планируется замена электропроводки в квартире, лучше выбрать трехжильный проводник и просто временно не задействовать желто-зеленый провод (заизолировать его)

Материал жил — обязательно медь. Алюминиевая проводка уже не используется и к тому же запрещена правилами ПУЭ. О плюсах и минусах алюминиевой электропроводки можете прочитать в нашей отдельной статье.

Очень важно правильно выбрать сечение кабеля для проводки. Для этого нужно знать суммарную мощность всех электроприборов или же выполнить более точный расчет сечения — по токовой нагрузке. Зная силу тока достаточно воспользоваться таблицей ниже и выбрать подходящий размер жил

Подробнее узнать о расчете сечения кабеля по мощности и току вы можете в нашей статье. Если говорить о стандартных сечениях, то для освещения используют 1,5 мм.кв., а для силовой линии (розетки) нужно выбрать 2,5 мм.кв. Для подключения электроплиты и других бытовых приборов, где большое потребление электроэнергии, сечение электропроводки должно быть не меньше 4 мм.кв. Значения указаны для медного проводника

Зная силу тока достаточно воспользоваться таблицей ниже и выбрать подходящий размер жил. Подробнее узнать о расчете сечения кабеля по мощности и току вы можете в нашей статье. Если говорить о стандартных сечениях, то для освещения используют 1,5 мм.кв., а для силовой линии (розетки) нужно выбрать 2,5 мм.кв. Для подключения электроплиты и других бытовых приборов, где большое потребление электроэнергии, сечение электропроводки должно быть не меньше 4 мм.кв. Значения указаны для медного проводника.

Также одним из важнейших критериев выбора кабеля для электропроводки является его марка. Так как на рынке кабельной продукции существует достаточно много различных наименований изделий, нужно изучить характеристики часто используемых и выбрать подходящий вариант для собственных условий. Для домашней проводки рекомендуем использовать кабель ВВГ, ВВГнг или же NYM (два последних проводника не распространяют горение, поэтому их лучше всего выбрать для электропроводки в деревянном доме и предбанника в бане). ВВГ можно использовать для разводки электрики в квартире, а также в хозяйственных постройках, например, в гараже. Непосредственно в парилке бани советуют применять термостойкий провод РКГМ. На улице, от столба до дома лучше протянуть провод СИП.

Ну и последнее, на что вы должны обратить внимание при выборе — завод-изготовитель кабельной продукции. Остерегайтесь подделок и не проверенных брендов, ведь в этом случае из соображений экономии завод может сэкономить на сечении проводников, толщине изоляции и самом качестве изоляционного слоя. Это в результате может повлечь за собой неблагоприятные последствия, например, перегрев и возгорание электропроводки при подключении нагрузки, на которую он должен был быть рассчитан

О лучших производителях кабеля в России мы рассказывали в соответствующей статье. На сегодняшний день лидируют такие заводы, как ГК «Севкабель», ЗАО «Москабель», ООО «Рыбинсккабель», ООО «Камкабель» и ОАО «Электрокабель» Кольчугинский завод». Продукция этих изготовителей наиболее качественная, поэтому рекомендуем выбрать материалы именно от этих заводов

Это в результате может повлечь за собой неблагоприятные последствия, например, перегрев и возгорание электропроводки при подключении нагрузки, на которую он должен был быть рассчитан. О лучших производителях кабеля в России мы рассказывали в соответствующей статье. На сегодняшний день лидируют такие заводы, как ГК «Севкабель», ЗАО «Москабель», ООО «Рыбинсккабель», ООО «Камкабель» и ОАО «Электрокабель» Кольчугинский завод». Продукция этих изготовителей наиболее качественная, поэтому рекомендуем выбрать материалы именно от этих заводов.

Напоследок рекомендуем ознакомиться с мнениями экспертов на предоставленных видео:

Вот мы и рассказали, как выбрать кабель для электропроводки в квартире и частном доме. Надеемся, предоставленные советы помогли вам в правильном выборе сечения, марки и типа проводника!

Будет полезно прочитать:

Популярные марки для электропроводки

На основании вышеизложенного приходим к выводу, что провод от щита учета до распределительной коробки и дальше между распредкоробками можно проложить проводом ППВ-3х2,5 или ППВ-3х4. В некоторых случаях сечение провода может доходить до 6мм2. Провод прокладываем трехжильный (фаза, ноль, заземление). Можно использовать кабель ВВГ с аналогичными сечениями.

Провод (кабель) от распределительной коробки до розетки используем тех же марок с сечением 1,5-2,5 мм2. Если розетки с заземляющим контактом, то используем трехжильный провод, если без заземления, то двухжильный. Я бы посоветовал во всех случаях прокладывать трехжильный провод. На перспективу. Вдруг через некоторое время понадобится заземляющий контакт.

Провод от выключателя до ламп освещения прокладываем сечением 0,75-1,5 мм2. Число жил от двух и до… зависит от того, на сколько групп освещения у вас разделен светильник (люстра).

После этого можно посчитать примерно сколько провода надо купить прибавив к расчетам процентов 10-15 на всякий случай.

ГОСТ 31565 регламентирует применение огнестойких электропроводок. Он допускает использовать следующие типы кабелей при выполнении внутренних разводок:

• нг-LS – имеющие небольшое газо- и дымовыделение;
• нг-HF – не выделяющие галогенов во время тления и продуктов на основе газов при горении.

К 1 типу относят разновидность ВВГнг-LS, а ко 2 – ППГнг-HF.

Ниже рассмотрены кабели для проводки негорючие марок ВВГ и NYM. К преимуществам их использования относятся:

• • большой ассортимент;
  • высокая пожаробезопасность;
  • удобный монтаж;
  • качественное исполнение;
  • высокая долговечность;
  • низкая задымленность и самозатухание.

Кабель ВВГ

Для многих специалистов вопрос, как выбрать провод для прокладки в жилом помещении, не стоит. Они используют марку ВВГ. Здесь применяются одножильные медные проводники. Получил распространение в сооружениях, имеющих нормальную или повышенную влажность. Максимально допустимое напряжение – 660 В. В 1 элементе находится 1-5 жил, сечение 1,5-240 мм². По форме проводники различные: от треугольных до плоских.

Производится несколько моделей, отличающихся параметрами изоляции:

• ВВГ – с изоляцией и оболочкой из винила;
• аналогичный с индексом «нг» – снабжены изоляцией с функцией самозатухания;
• «нг»-разновидность с продолжением -LS – подобная негорючая изоляция жил с малым выделением оболочкой дыма;
• ВВГнг FR-LS – к преимуществам предыдущей модификации имеет дополнительную огнезащиту в виде ленты из слюды.

Подробнее о силовом кабеле ВВГ написано в нашей статье.

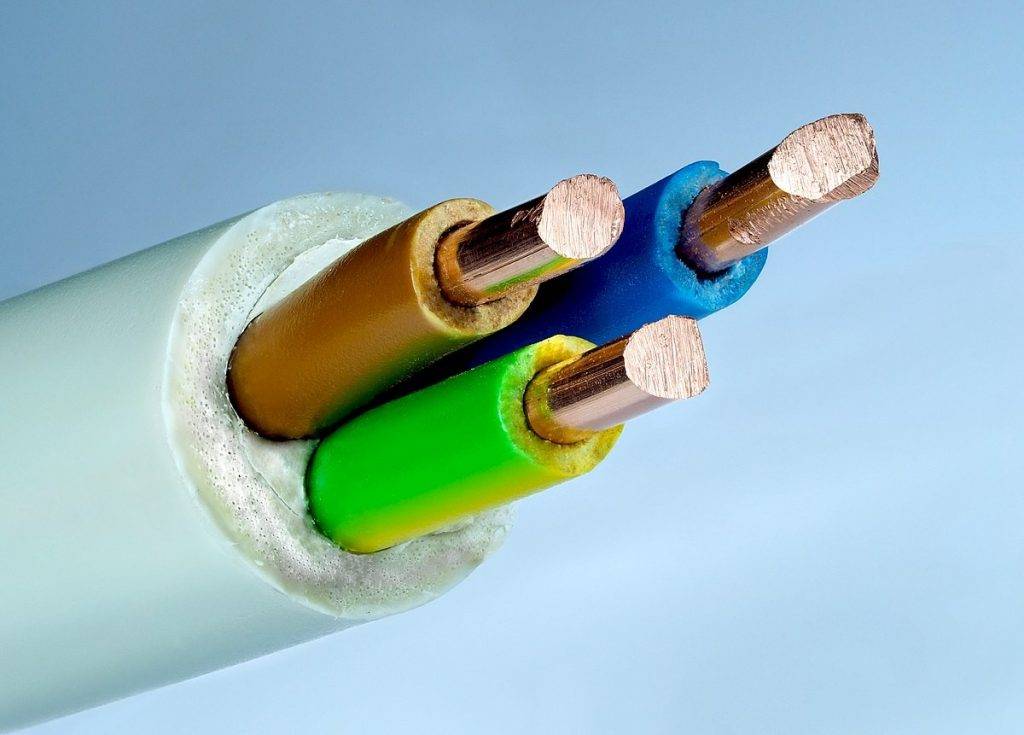

Кабель NYM

Был создан в ФРГ. Выпускается в РФ. Используется медный проводник. Приверженцам европейских товаров лучше использовать для проводки в квартире эти кабели. По исполнению аналогичен ВВГнм. Бывает однопроволочным многожильным, с сечением 1,5-10 мм², и многопроволочным – от 16 мм². В состав входит резиновый наполнитель, обеспечивающий негорючесть и располагающийся между изоляцией жил и оболочкой. Кабель для розеток применяют с сечением 3×2,5, для выключателей – 3х1,5.

Подробнее узнать про кабель NYM можно в нашей статье.

Кабель или провод?

Первое, что вы должны понимать — для разводки электрики по жилому помещению нужно использовать именно электрический кабель. Причин, по которым нельзя осуществлять выбор провода для электропроводки, несколько:

1. Электрические провода допускается прокладывать или скрытым способом в внутри стен, или при разводке проводки в полу. Причем обязательно проводник нужно помещать в гофрированную либо ПНД трубу.
2. Провода менее устойчивы к длительному нагреву, к тому же могут иметь одинарную изоляцию, в связи с чем их защитные свойства не достаточны, а вероятность возгорания в разы выше.
3. У кабелей лучше эксплуатационные характеристики, в том числе и срок службы (30 лет по сравнению с 10).

Как вы видите, существуют достаточно веские причины (и это далеко не все), из-за которых лучше выбрать для электропроводки кабель, а не провод. Именно поэтому далее мы будем вести речь именно о правилах выбора кабельной продукции для разводки электричества по дому и квартире.

Типы проводов для электропроводки

В основном провода делятся на медные и алюминиевые. В последнее время все большую популярность получают медные кабели, потому что у них достаточно низкое сопротивление. При равном сечении медный кабель может пропустить больше тока и выработать большую мощность.

Процесс электромонтажных работ

Электрокабель с медными жилами имеет больший срок эксплуатации. Но алюминиевые изделия намного дешевле, поэтому очень часто люди отдают им предпочтение.

Многожильные провода

Также кабель для проводки можно разделить на:

• моножильные. Грубые и не гибкие, в основном их прокладывают скрытым способом. Нет необходимости их постоянно менять, они достаточно качественные и долговечные. Не допускается сгибание;
• многожильные. Мягкие, предусматривают постоянное сгибание. Достаточно эластичные, они подходят для использования в бытовых приборах, для удлинителей, переносок. Многожильные кабели применяют при прокладке электропроводки открытым методом. Поэтому для них необходимо делать двойную защиту.

Ниже подробно описано, что лучше подойдет для системы электропроводки в частном доме.

Провод ВВГ

Один из популярных и экономичных вариантов для скрытой проводки. В России почти повсеместно используется ВВГ кабель.

Расшифровка аббревиатуры:

• если не указан символ А — то внутри медные провода;
• В — означает ПВХ изоляцию;
• В — наружный слой также произведён из ПВХ;
• Г — голый, указывает что провод не бронированный.

Внешняя изоляция не распространяет огонь и не выделяет едкий дым. Такая оболочка безопасна, потому что при пожаре, огонь не пойдет по проводке дальше.

ВВГ модель

ВВГ кабель разрешается применять в разных целях, например для стационарной электропроводки с напряжением не больше 1кВ. Для применения в бытовых целях необходимо использовать кабель с изоляцией до 660В. Такие изделия могут служить до 30 лет при правильной эксплуатации. ВВГ модель применяется при температурах от −50 до 70 градусов, максимальный критический показатель 170 градусов. Что больше, чем в любом изделии, указанном ниже. Разрешается использовать в саунах, подвалах и местах с повышенной влажностью, предварительно поместив в защитную гофру. Стойко переносит перепады температур и дополнительные нагрузки.

Провод NYM

Электрический провод NYM называется силовым токопроводящим, необходимым для напряжения не больше 0,65 киловатт. Устройство такого типа имеет три слоя изоляции. Она изготавливается из огнеупорного безопасного сырья. Кабель полностью соответствует ГОСТам, может прокладываться как в доме, так и в квартире.

НЮМ можно расшифровать как:

• N — изделие стандартного вида;
• Y — слой изоляции выполнен из ПВХ состава;
• M — имеет внешнюю оболочку.

Сфера использования кабеля NYM достаточно обширная. Он служит для квартирной прокладки открытого или скрытого способа. Благодаря негорючим материалам, провод NYM отлично подходит для электропроводки в частных домах, выполненных из дерева.

ПУНП кабель

Кабель ПУНП

Изделие типа ПУНП — это электротехнический провод силовой категории, изначально используемый для подсоединения осветительных групп и других «бытовых» потребителей электроэнергии. В последние годы его используют все реже и не рекомендуют для прокладки в проводке. Зачастую его применяют из-за низкой цены и высокой гибкости. Но он уступает более новым моделям.

Расшифровка ПУНП, следующая:

• П — провод;
• УН — универсальный;
• П — плоской формы.

Область применения такого изделия достаточно узкая. Проблема в том, что изделие ПУНП производится по ГОСТам от 1995 года, и не подходит под современные аспекты жизни.

Бронированный провод ВБбШв

ВБбШв — это силовой кабель, который необходим для прокладки с напряжением или 600 вольт, или 1000. Помимо обычного слоя изоляции, в нем есть бронированная оболочка.

Аббревиатура ВБбШв:

• В — внутренняя оболочка изготовлена из тонкого ПВХ материала;
• Бб — бронь произведена из металлических лент;
• Шв — наружный слой имеет в составе ПВХ.

Бронированная изоляция

Также нужно подчеркнуть, что в составе провода медные жилы. Их число может варьироваться от 1 до 6. В составе самих жил может быть одна или несколько проволок.

В кабеле есть расцветка для каждого провода. Это необходимо для того, чтобы при прокладке не путаться. Иногда вместо цвета, присутствует маркировка штрихами.

Сечение вводного кабеля в квартиру

Общая потребляемая мощность квартиры всегда ограниченна величиной выделенной мощности, которая регулируется установкой вводного автоматического выключателя. Вводной автомат рассчитан на определенный ток, при превышении которого, он отключит подачу электричества.

Проще говоря, вам энергосбыт разрешил использовать электричество, максимальной потребляемой мощностью, допустим, 5,5 кВт, это величина пиковой нагрузки,, вы сможете одновременно включить электроприборы общая потребляемая мощность которых будет не более этой величины. Для того чтобы эти показатели не были превышены, на вводе установлен автоматический выключатель на 25А, который разорвет электрическую цепь при обнаржении болшего тока.

Чаще всего, в многоквартирном доме, вводной автомат установлен в электрощите в общем коридоре на лестничной площадке, от него уже вам в квартиру проброшен питающий кабель – это и есть для вводной кабель.

Вся электрическая нагрузка вашей квартиры ложится на вводной кабель, поэтому у него самое большое сечение. К его выбору необходимо относиться максимально серьезно и лучше сразу предусмотреть запас по мощности.

Чаще всего, согласно СП31-110-2003, выделенная мощность современных квартир с электроплитами составляет 10 кВт и даже если у вас дом старой постройки, рано или поздно в нём будет выполнена модернизация электросети и при прокладке вводного кабеля в квартиру, лучше быть готовым к этому и заложить соответствующее сечение.

В квартирах используются вводные кабели следующих сечений:

Для однофазной сети: Медный кабель (например, ВВГнг-lS) 3 х 10 мм.кв. , защитный автомат 50А

Для трехфазной сети: Медный кабель (например, ВВГнг-lS) 5 х 4 мм.кв. , защитный автомат 25А

Номинальная мощность, которую выдерживают эти кабели, превышает 10 кВт, это необходимый запас, учитывая логику работы, заложенную в защитной автоматике.

На практике, большинство квартир имеет выделенную электрическую мощность от 3 кВт до 15 кВт, всё зависит от года постройки дома, наличия газовой или электрической плиты и некоторых других показателей. В старых домах, с газовой плитой, выделенная мощность редко превышает 3 – 5 кВт, в современных же квартирах с электрической, варьируется от 8-15 кВт.

Косвенно, о выделенной мощности может рассказать номинал вводного автомата в квартиру, установленного в этажном щите. Но в любом случае, если вы выберете провода рекомендованные выше, вы не прогадаете.

Чем отличается NYM от ВВГнг

Вот основные различия двух марок кабеля:

во-первых он имеет тройную изоляцию

Третий промежуточный слой помимо противопожарных свойств, еще и сдерживает механическое напряжение между внешней изоляцией и жилами. Тем самым предотвращает образование на них трещин.

Правда сам производитель этот третий слой из экструдированной резиновой смеси за изоляцию не считает. А если судить по испытательному напряжению, то и сама изоляция здесь несколько проигрывает:

1. ВВГнг – напряжение испытания – 3кВ
2. NYM – напряжение испытания 2,5кВ

во-вторых изоляция у него серого цвета, у ВВГ – черного

Для многих категорически черный цвет может не подходить по эстетическим параметрам.

в-третьих, он всегда круглой формы

Плюс про который мало кто задумывается, но скругленная форма NYM облегчает герметизацию ввода этого кабеля в различные устройства, распредкоробки и шкафы.

и самое главное – кабель NYM пригоден по пожаробезопасности для внутренних помещений только при индивидуальной прокладке!

Хотите укладывать его пучками по два, три штуки в одной штробе или канале – придется использовать модификацию NYMнг (А)-LS. Только не путайте, одиночные NYM проложенные каждый в отдельной гофре, и идущие по поверхности стены или потолка рядом, не считаются пучком. Многие электрики именно так и обходят запрет на групповую прокладку проводки этой марки.

Правила выбора кабеля для проводки в доме

Выбранный кабель должен соответствовать следующим правилам:

1. Обеспечивать нужный уровень электро- и пожаробезопасности.
2. Предоставлять возможность одновременного включения нескольких бытовых приборов и освещения.
3. Допускать быстрый и удобный монтаж.

Первоначально правилами ПУЭ п. 7.1.34 в жилом помещении разрешалось использовать только кабели с медными жилами, кроме домов, постройка которых началась до 2001 г. Однако позже эти требования исключили.

Однако при выборе домашней электропроводки необходимо помнить о том, что для совмещения алюминиевых и медных жил нужны специальные зажимы-переходники, исключающие соприкосновение разнородных металлов.

При выборе средств для домашней электропроводки необходимо определить материал жил, их сечение. При покупке в первую очередь проверяют маркировку и наличие сертификатов. Качество предлагаемой кабельной продукции не всегда соответствует нормам, поэтому лучше приобретать ее у положительно зарекомендовавших себя производителей.

Маркировка

Маркировка проводов нанесена на оплетку. За буквенным обозначением следует ряд цифр.

Если марка кабеля начинается с буквы А (например, АВВГ), то его жилы изготовлены из алюминия. В противном случае, проводники медные. Последующие буквы означают материал, из которого сделаны внешняя и внутренняя оплетки:

• В (Вр) — поливинилхлорид;
• П (Пс) — полиэтилен;
• С — свинец.

Цифры указывают на число жил и площадь сечения каждой из них.

Например, наименование самого распространенного кабеля для внутренней проводки ВВГ-0,66 кВ 3х1,5 означает наличие 3 жил сечением 1,5 мм² каждая, заключенных в поливинилхлоридную оболочку, с такой же наружной изоляцией.

Обозначение 0,66 кВ говорит о том, что изделие применяется в сети до 660 В.

Расчет сечения

Чтобы определить нужное сечение провода, следует оценить максимальную нагрузку электросети. Это можно сделать, зная потребляемую мощность подключаемых приборов. Она указывается в инструкциях, паспортах или на корпусе самих устройств.

Мощность

Сложив все значения потребляемой мощности одновременно подключаемых приборов, получим суммарную нагрузку на электросеть. Чтобы подбирать нужное сечение провода, удобно пользоваться таблицей:

Вид проводки	Жилы	Суммарная мощность, кВт2,0	Площадь сечения, мм²
Открытая	Из меди	3,3	0,75
3,7	1,0
5,0	1,5
5,7	2,0
6,6	2,5
9,0	4,0
Из алюминия	4,6	2,0
7,0	4,0
8,5	6,0
13,0	10,0
Закрытая	Медные	3,0	1,0
4,1	2,0
5,9	4,0
7,4	6,0
11,0	10,0
Алюминиевые	3,0	2,0
4,6	4,0
5,7	6,0
8,3	10,0

По токовой нагрузке

По формуле I=P/U определяют, какое сечение кабеля нужно выбрать.

I — максимальный ток нагрузки.

P — суммарная мощность всех устройств, U=220 В — напряжение сети.

Зная, что 1 мм² алюминиевой жилы пропускает около 4-6 А, а медной — 10 А, высчитывают нужное сечение.

Этот расчет неточен, т.к. не учитывает необходимый запас мощности кабеля, вид проводки, материал жил и пр. В связи с этим при расчете нужно умножать полученное значение на 1,5, чтобы создать резерв максимально допустимой нагрузки.

Например, согласно инструкциям, мощности подключаемых приборов составляют:

• 2,3 кВт;
• 0,6 кВт;
• 1,2 кВт.

Тогда общая мощность одновременно подключенных устройств составит:

P = 2,3+0,6+1,2 = 4,1 кВт, т.е. 4100 Вт.

Ток нагрузки составит I = 4100/220 = 18,6 A.

Т.о., допустимое сечение медного провода составит 18,6/10=1,9 мм². Умножив это значение на 1,5, получим 2,9 мм².

В случае применения кабеля с алюминиевыми жилами показатель толщины провода увеличивается в 1,5 раза.

Расчет по длине

Наилучший вариант — по возможности не состыковывать отрезки кабеля, т.к. места соединения ухудшают качество проводки. Для этого стоит определять нужную длину кабеля с небольшим запасом. Резерв может потребоваться при изгибах, поворотах или ошибках монтажа.

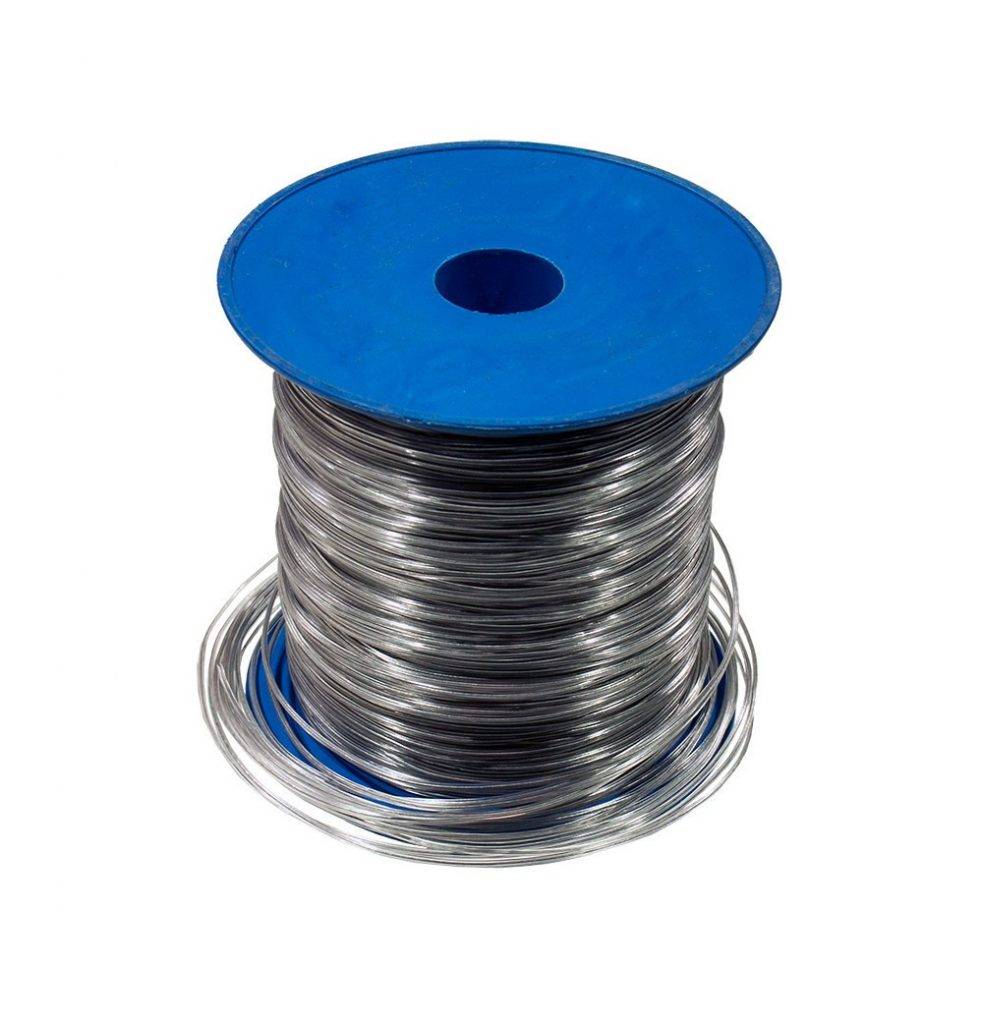

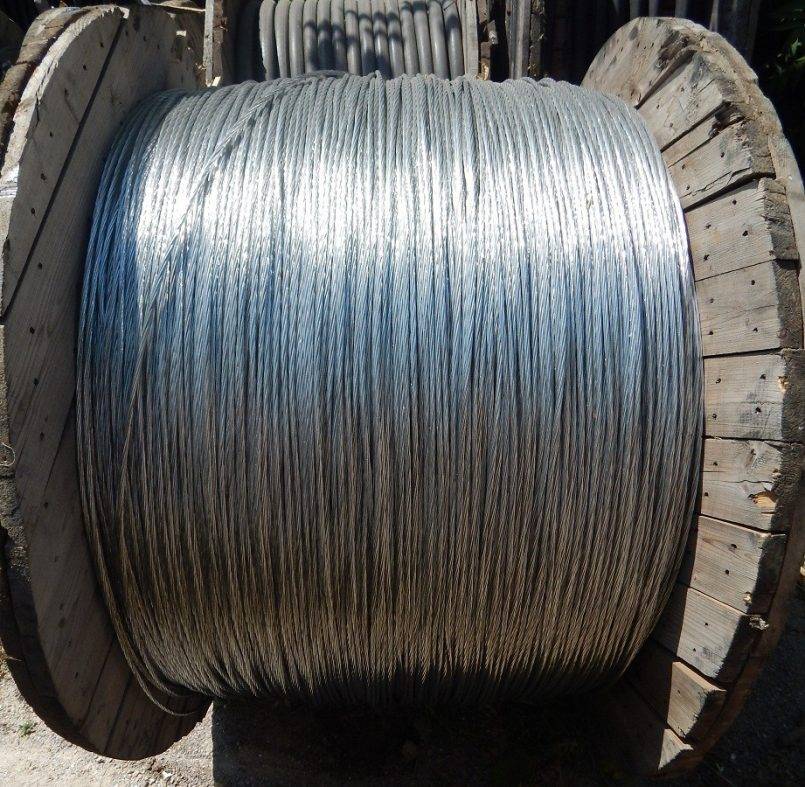

Алюминиевый

Преимущества алюминиевого кабеля по сравнению с медью:

• небольшой вес;
• легкость монтажа;
• меньшая стоимость.

Среди его недостатков можно отметить недолговечность, низкую степень безопасности и необходимость применения переходников для соединения с медным проводом.

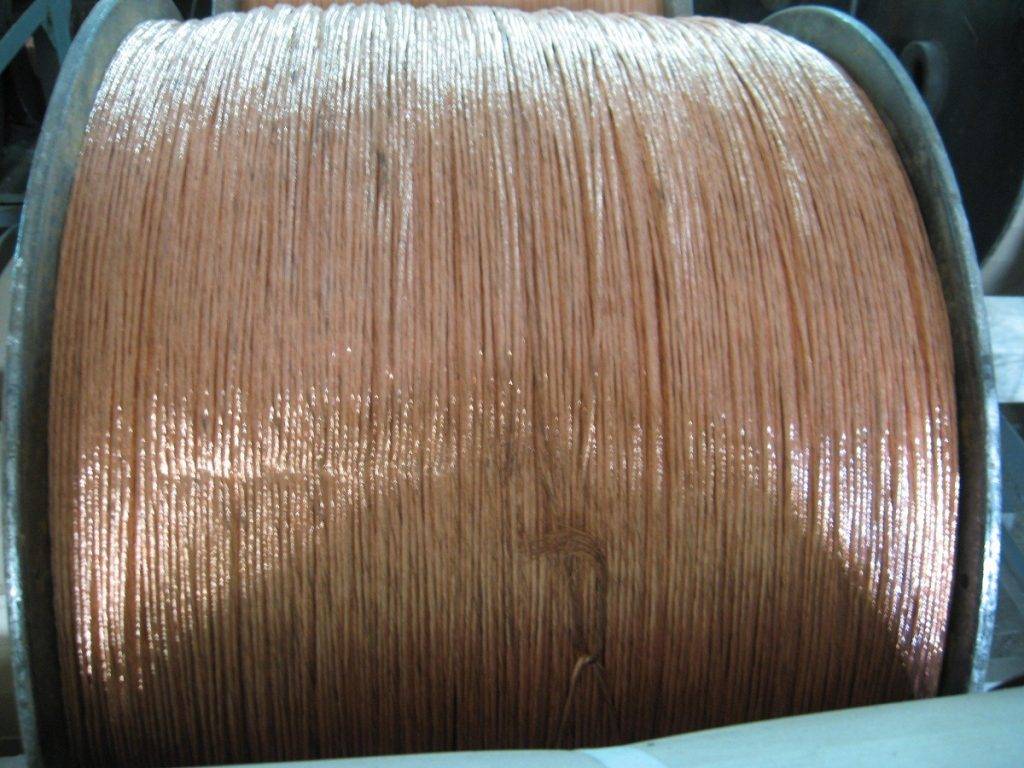

Медный

Преимущества медных проводов:

• улучшенные технические характеристики: высокая проводимость, устойчивость к сгибанию, повышенная прочность;
• большой срок службы.

Основным недостатком этого кабеля является его высокая стоимость.

Кабель FRLS и FRHF

Есть кабеля и более совершенного исполнения по пожаробезопасности с другими индексами. Однако вы должны понимать, что область применения их довольно специфична (помещения с массовым пребыванием людей, больницы, школы и т.д.).

Такие специальные марки не просто дороже, но и найти их в обычных строительных магазинах не всегда получается. Для ваших домашних нужд, вполне сгодится и вариант обычного LS.

Кроме того, учитывайте и разницу в размерах. Например кабель ВВГнг FRLS 3*1,5мм2 будет в диаметре таким же, как “простой” ВВГнг Ls 3*4мм2. На фото ниже – слева простой LS на 4мм2, справа – frls на 1,5мм2.

Даже если у вас есть возможность и деньги закупить такую марку, помните что это повлечет дополнительные траты не только на провод, но и на крепеж, штробы увеличенного размера и другие неудобные моменты монтажа.

Тем не менее в Европе и странах Запада, уже практически не производится кабель просто с индексом LS. Это объясняется его высокой коррозионной активностью и большим дымовыделением по сравнению с другими марками (нг-FRHF).

Возможно и у нас в недалеком будущем правила также поменяются. Но пока пользуемся и работаем по тем инструкциям что есть. Да и зачем вам дома кабель с индексом FRLS или FRHF? Чтобы телевизор включенный в розетку работал до последнего, пока хата горит? Такие марки нужны прежде всего для питания операционных и реанимационных помещений в больницах, систем пожарной защиты и аварийного освещения.

Буквенные обозначения

«А», стоящая первой-проводник выполнен из алюминия; если буква отсутствует — проводник выполнен из меди. Последующие буквы поясняют материал, из которого образован верхний изоляционный слой:

• «П» — полиэтиленовая изоляция;
• «В» — из поливинилхлорида;
• «Р» — из резины;

Наличие буквы «К» в комбинации показывает наличие контрольного кабеля, буквы « ВШ»-герметичное покрытие.

Наиболее распространенными разновидностями проводов для электропроводки в помещениях являются следующие:

• ВВГ — проводка с медным проводником, выполненная в круглой или плоской форме.Разработаны пожаробезопасные разновидности этих проводов.
• АВВГ — выполнен из алюминия, устойчив к возгоранию.
• NYM — медный проводка в круглой основе с одной жилой.Обладает пониженной горючестью и выделением дыма.
• ПВС — медный кабель с несколькими жильными составляющими; используется в монтажных работах приборов или проводов внутри квартир.
• ШВВП — проводка с медным проводником сплющенной формы, имеют многопроволочный проводник; необходим в подключении электроприборов.

Группы электрических кабелей имеют классификацию по цветовой гамме. Провод ВВГ бывают черного цвета; ПВС-оранжевыми или белыми; ШВВП-выполняются обычно в белом цвете.

При необходимости выполнения монтажных работ по прокладыванию электропроводки в квартире стоит обратиться к специалистам по электрике. Они помогут определить, какие провода стоит использовать в данной квартире, помогут рассчитать сечение проводов, необходимое количество проводки и ее виды.

Правильный выбор и грамотный монтаж проводки обеспечит безопасное использование электроприборов в жизнедеятельности, поможет избежать пожароопасных ситуаций.

Расчет сечения кабеля

Площади сечения провода указаны в соответствующем стандарте. Их значение зависит от силы тока, материала ТПЖ и условий монтажа. Стоит помнить, что при эксплуатации кабеля, используя его максимальные возможности, жилы будут нагреваться до высоких температур.

Если в одном лотке использовать несколько таких проводов, то при совместном нагреве величина допустимого значения тока уменьшится до 30%.

Для того чтобы правильно посчитать сечение кабеля для домашних магистралей, необходимо посчитать общую сумму значений тока всех приборов, находящихся в квартире.

Формула для расчета имеет вид – P/V, где

• P – мощность приборов, которая указана в технических документах;
• V – напряжение в сети в 220 В.

Площадь сечения считается в миллиметрах. Например, один квадратный миллиметр алюминиевого провода может пропускать 4-6 Ампер. У медного кабеля этот показатель в пределах 10 Ампер.

Образец расчета. Имеется прибор с мощностью 4кВт. Используя вышеуказанную формулу, можно найти силу тока. 4000 Вт/220В = 18,18 А. Для того, чтобы обеспечить питание этого прибора необходимо проложить кабели с медными нитями сечением 1,8 мм2.

Лучше всего использовать значение выше и умножить полученное число на 1,5. Так получается, что наиболее благоприятный вариант для запитки этого прибора – медный кабель с сечением 2 мм2. Если используется не медный, а алюминиевый кабель, то толщина провода должна быть в 2,5 раза больше.

В интернете есть специальные таблицы, по которым можно подобрать сечение кабеля, не применяя формулы. Использование таблиц сильно упрощает задачу по расчету необходимого сечения кабеля. Достаточно лишь знать значения токов всех электрических приборов. При проектировании скрытой проводки табличные значения нужно умножать на коэффициент равный 0,8.

Если способ монтажа открытый, то лучше использовать провод, имеющий сечение от 4 мм2, так будет надежнее. Также предпочтительнее выбирать изделия, обладающие высокой механической прочностью.

По характеристикам сечения кабель для ввода в дом должен быть на ступень выше, чем сечение кабеля для обслуживания уже установленных электрических приборов.

В целях экономии такой кабель можно использовать лишь для ввода в дом и подключить его к клеммнику, а уже через автоматы отвести линии необходимого сечения.

Согласно Правил устройства электроустановок 7.1.34 каждая линия рассчитывается отдельно, ориентируясь на конкретную нагрузку. Но есть варианты, которые применяются для всех жилых объектов и имеют стандартные размеры сечения.

• Кабель ВВГнгLS 3х1,5 мм2 используют для монтажа электропроводки для сооружения линий освещения. Чтобы защитить линии, автомат ставят на 10А;
• Провод ВВГнгLS 3х2,5 мм2 подходит для установки штепсельных розеток, автомат устанавливают на 16А;
• Кабель ВВГнгLS 3х6 мм2 нужен для подключения бытовых приборов большой мощности. Автовыключатель ставят на 32А;
• Провод ВВГнгLS 3х6 мм2 чаще всего применяют для ввода в квартиру или частный дом. Перед вводом лучше рассчитать реальную нагрузку. И так как мощность потребителей возрастает, то желательно взять кабель ВВГнгLS 3х10 мм2.

Какой кабель НЕ РЕКОМЕНДУЕТСЯ применять

Кроме кабелей, предназначенных для монтажа электропроводки, есть кабельные изделия, не предназначенные для этих целей. Несмотря на это, недобросовестные электромонтёры используют такие виды кабельной продукции для монтажа электропроводки из-за низкой цены и удобства в работе.

Провод ПВС

По утверждению производителей этот провод предназначен для подключения подвижных электроприборов, изготовления переносок и для других подобных целей.

У этого вида кабельной продукции отсутствует сертификат на распределение электроэнергии и использование в качестве кабеля для скрытой электропроводки. Срок эксплуатации этого изделия всего 10 лет. Этого вполне достаточно для переноски или подключения подвижного механизма, но очень мало для электропроводки, спрятанной в слое штукатурки.

Это связано со свойствами изоляции — она рассчитана на постоянные изгибы, поэтому мягче и менее прочная , чем у кабелей ВВГ и NYM. Естественно, заштукаренный кабель, находящийся без движения прослужит дольше 10 лет, но никто не может сказать насколько.

Однако этот кабель широко используется для прокладки электропроводки непрофессионалами, а также халтурщиками и заводскими электромонтёрами, имеющими смутное представление о ГОСТах и сертификатах. Это связано с его гибкостью, удобством в работе и низкой ценой.

Важно! Этот провод нельзя подключать к современным розеткам и выключателям без использования наконечников НШВИ. В этих приборах провод прижимается болтом, который «расплющивает» провод и обрывает жилы, поэтому использование наконечников является обязательным.

Провод ШВВП

Провод ШВВП (точнее не провод, а шнур) подходит для электропроводки ещё меньше, чем ПВС. При аналогичной изоляции токопроводящих жил общая оболочка намного тоньше. Этот кабель предназначен для подключения светильников и изготавливается очень низкого качества почти всеми производителями. Очень часто этот провод имеет неправильную маркировку, завышающую фактическое сечение — 2,5мм² вместо 1,5мм² или 1,5мм² вместо 0,75мм². Использование такого провода может привести к перегреву, короткому замыканию и даже к пожару.

Задекларированный срок службы аналогичен проводу ПВС, но более тонкая изоляция понижает реальную продолжительность эксплуатации.

Провод ПУНП

Применять этот провод категорически запрещено. Из-за его низкого качества на территории России было много случаев загорания электропроводки и пожаров. В настоящее время отменёны техусловия ТУ 16.К13-020-93 и выпуск этого провода прекращён.

В отличие от ГОСТ 22483-77, техусловия по которым выпускался провод позволяли занижать сечение токоведущей жилы на 30%. Это значит, что приобретая кабель сечением 2,5мм², его реальное сечение может оказаться 1,75мм². Естественно, что такой проводник при работе будет перегреваться.

Кроме того, по ТУ 16.К13-020-93 изделие производилось с изоляцией всего 0,3мм, в отличие от ГОСТ 23286-78, предусматривающего этот параметр не менее 0,4-0-5мм.

Эти факторы делают опасным применение ПУНП для прокладки электропроводки. Единственное безопасное использование этого провода — подключение патронов в люстрах, бра и других комнатных светильниках.

Информация! В связи с запретом на выпуск кабеля ПУНП некоторые производители начали его выпуск под новыми названиями — ПУНПбм, ПУГНП, ПБПП и другие, что не делает его применение более безопасным.

Заключение

И всё-таки, какой кабель использовать для проводки в квартире? Подводя итог статьи, можно сказать, что лучший выбор одножильного кабеля это ВВГнг-ls или NYMнг-ls оригинального производителя, а многожильного — КГВВнг-ls.

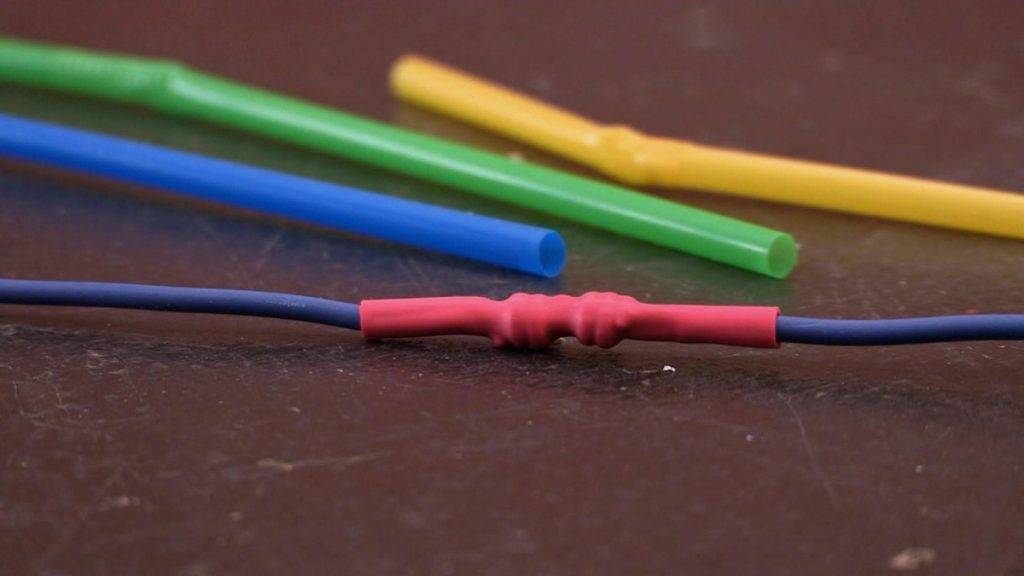

Если эти виды кабельной продукции отсутствуют в продаже или их установка невозможна по финансовым соображениям, то допускается использовать ВВГнг и NYM отечественного производителя, но концы последнего следует герметизировать термоусадочной трубкой.

Применять кабель ПВС не рекомендуется, а ПУНП, его клоны и ШВВП — категорически запрещено.

Похожие материалы на сайте:

• Описание и характеристики кабеля NYM
• Какой кабель лучше ВВГнг или NYM
• 5 способов закрепить кабель в стене

Заключение

Диапазон цен электрокабелей, представленных в продаже довольно широк. Но, если где-то и можно сэкономить, то только не в этом случае. Если цена слишком низкая, это уже должно вызвать подозрение, поскольку при производстве кабельного изделия могли применяться некачественные материалы. Либо провод имеет сечение меньше заявленного. Так же мы не рекомендуем покупать продукцию неизвестных китайских производителей. Некоторые из них продают омедненные алюминиевые провода. Внешне они выглядят, как медные, но на самом деле отличаются рабочими характеристиками.

Опираясь на рекомендацию электриков, из разновидностей проводов, вы учитываете такие факторы, как: пожаростойкость, экономность, хорошая проводимость электроэнергии и качественная защита от внешних воздействий. Всё это подбирается под условия помещения, нагрузку и тип скрытой проводки. Она может быть встроена в стене или в гипсокартонных конструкциях. Полагайтесь на электрика не действуйте в одиночку. С учетом всех тонкостей смело идите покупать проводку, которая вам подойдет.
