Замена нижних венцов бани своими руками — полная или частичная

Как выполнить частичный ремонт закладных элементов

Локальная реставрация допускается в случаях, когда дерево основы начало гнить только в нескольких местах. Здесь полная смена закладных нерациональна. Поэтапно технология частичного ремонта выглядит следующим образом:

• После обнаружения поврежденных участков зачистить древесину при помощи стамески и оценить глубину поражения.
• Отступить от реставрируемого участка по сторонам на 400-500 мм и прикрутить стяжки из дерева с обеих сторон стены на высоту 3-4 бревна.
• Удалить поврежденный район при помощи бензопилы или лобзика.
• Сделать врубку и вставить в нее подходящую вставку по системе шип-паз.
• Используя нагели, зафиксировать вставку.
• Обработать дерево специальной пропиткой, а щели законопатить.

Кирпичная кладка вместо закладных

• При помощи кувалды выбить поврежденный брус, и установить в освободившуюся полость кирпичный или металлический столбик. Аналогичный процесс выполняется и с противоположной стороны.
• Фундамент очистить от пыли, при необходимости отреставрировать его.
• Положить на фундамент два слоя гидроизоляции.
• В центральной части место закладного бревна на его высоту выложить кладку из кирпича.
• Удалить крайние опоры и заложить пространство кирпичом.

Нижняя часть верхних бревен нуждается в дополнительной обработке мастиками или другими гидрофобными растворами.

Нижний венец бани

Нижний венец сруба наиболее подвержен гниению

Нижний венец бани наиболее подвержен воздействиям влаги.Поэтому,зачастую сгнивает очень быстро.Весь сруб еще в прекрасном состоянии,а его приходится менять. Что делать?

Для начала определим почему нижний венец бани сгнивает очень быстро. Причины гниения необходимо определить для того,чтобы еще при сборке нового сруба предпринять ряд защитных мер.

На здоровое состояние нижнего венца влияют следующие конструктивные меры при строительстве деревянного дома или бани,которые необходимо сделать без ошибок:

1. гидроизоляционный слой из рубероида по поверхности бетонного фундамента перед кирпичной кладкой цоколя.Этот слой гидроизоляции предохраняет поднятие влаги снизу и впитывание ее в кирпичный материал.Влажный кирпич -не лучшая основа для нижнего бревна сруба.
2. второй гидроизоляционный слой из рубероида кладется по верхнему уровню кирпичной кладки цоколя.Именно рубероид контактирует с древесиной нижнего венца сруба.Этот контакт нужно сделать правильно.
3. продухи в кирпичном цоколе или бетонном фундаменте для того,чтобы обеспечить естественную вентиляцию в подполье.
4. чтобы дождевая вода не попадала и застаивалась на рубероиде (см.п.2) необходимо сделать защитный отлив.Его конструкция может быть разной в зависимости от выбранного материала.Можно просто закрыть место стыка отливной доской по периметру сруба. Можно сделать слив из оцинкованной стали или купить его в готовом виде и установить так,чтобы он закрывал стык и,одновременно,предохранял от дождя и цокольную часть бани за счет небольшого выноса от внешней грани кирпичной кладки.Можно сделать стяжку с уклоном из цементно-песчаного раствора по верхней грани цоколя и по ней наклеить мягкую черепицу.
5. Обработать нижние венцы защитными составами в несколько слоев

Отсутствие любого из вышеперечисленных мероприятий ведет к быстрому гниению окладного венца.

Самый лучший способ избежать замены нижних венцов -это сделать их из лиственницы. Лиственница обладает свойством еще больше твердеть (каменеть) при наличии влаги. Она не подвержена воздействию грибков.

Если бревна из лиственницы не возможно достать и в вашем регионе для срубов используется только сосна,то можно пойти на компромисс и найти ,хотя бы,доску из лиственницы. Подложив ее под нижний венец вы сможете решить проблему замены нижних венцов точно также,если бы из лиственницы были пара нижних бревен . Вариант достаточно щедящий в денежном выражении.

Если и доски из лиственницы не достать,то дуб-то растет повсеместно.Дубовая доска неплохая альтернатива лиственной доске. К тому же,проще заменить доску,чем нижний венец.

По второму пункту защитных мероприятий: поскольку гидроизоляция из слоя рубероида имеет горизонтальную поверхность,на которую укладывается нижнее бревно,то,естественно,что вода может стоять здесь лужицами. Поэтому,нужно сделать так,чтобы поверхность рубероида не была горизонтальной,а имела небольшой уклон во внешние стороны для стекания воды на землю.

Делается очень просто:

1. нарежьте узкие полоски рубероида приблизительно шириной 5 см
2. сложите их по 3 -4 штуки вместе
3. уложите эти рубероидные полосы по середине ширины цоколя(или фундамента)
4. поверх них положите слой рубероида чуть шире ширины цоколя.(Обычно метровую ширину рулона рубероида разрезают пополам,получая ширину 500мм,что вполне достаточно для устройства гидроизоляции по цоколю (или фундаменту).

Данные дополнительные мягкие «прокладки» дадут вам следующие преимущества:

1. мягкая «прокладка» закроют те щели,которые образовались между бревном и поверхностью цоколя из-за неровностей нижней поверхности самого бревна. В обычной ситуации их или оставляют не закрытыми и поднимают пол выше этого стыка,чтобы он оказался в подполье. Или их затыкают паклей,но обязательно с внешней стороны,стык герметизируют каким-нибудь эластичным герметиком,чтобы исключить намокание пакли.Этот вариант не совсем надежен. Лучшая герметичность достигается за счет мягкой «прокладки»
2. поскольку в середине будет выше за счет 5 слоев рубероида (4-х-узких полосок и 1 слоя широкой основной полосы),то поверхность гидроизоляционного слоя будет иметь уклон для стока воды с ее поверхности.

Даже при такой конструкции рубероидной гидроизоляции нужно обязательно закрыть нижний венец и верхнюю часть цоколя сливом из оцинкованной или крашенной стали,чтобы предотвратить любое попадание влаги под нижнее бревно (см.п.4 защитных мероприятий).

Строить новую или реставрировать старую

Нижние венцы — самое слабое место бани. Конечно, нужно сделать максимум при строительстве, чтобы предотвратить их гниение.

Предупредить гниение гораздо легче, чем менять нижние венцы. Поэтому стоит помнить о превентивных мерах:

1. Все виды фундаментов, кроме валунных, нуждаются в гидроизоляции. Обычно используют для этого рубероида или битум.

   Гидроизоляция фундамента является обязательной

2. Обрешётка тонкими рейками поверх гидроизоляционного слоя нужна для предотвращения капиллярного просачивания влаги в сруб.

   Обрешётка нужна, что даже капли влаги не просочились в сруб

3. Рекомендуется поставить нижние венцы из «смолки». Это дерево пропитано смолой, поскольку срублено специально в момент сокодвижения. Такой материал устойчив к гниению, а под воздействием влаги каменеет.

   Для нижних венцов подходят брёвна с большим количеством смолы

4. Для строительства стен рекомендуется выбирать дерево, срубленное зимой.

   Для строительства бани лучше всего брать брёвна, срубленные зимой

5. Можно на нижние венцы пустить более прочное и устойчивое к гниению дерево, например, лиственницу или кедр.

   Лиственница — идеальное дерево для нижних венцов

6. И обязательно нужно провести многократную обработку пропиткой с максимальным количеством защитных свойств.

Если же всё-таки случилась беда, и нижние венцы подгнили, их можно заменить. В зависимости от степени повреждения потребуется частичная или полная замена.

Проводить в бане ремонт имеет смысл лишь в двух случаях:

• Коробка здания, стены, полы, фундамент находятся в хорошем или удовлетворительном состоянии, есть лишь отдельные участки повреждений, в том числе венцов, элементов фундамента и крыши;
• Деревянная баня, несмотря на потрепанный вид, обладает отличной парилкой, обеспечивает прекрасный пар и непередаваемую атмосферу внутри помещения. Зачастую такие бани строили настоящие мастера много десятков лет назад, и избавляться от них просто не имеет смысла.

В такой ситуации мастера на вопрос, что можно сделать из старой бани, отвечают, не задумываясь. Лучше всего оборудовать новую баньку с классной парилкой. Понятно, что существуют ситуации, когда ремонт невозможен. Строение приходится просто сжигать, например, при заражении древесины грибком или синей гнилью после 20 лет простоя без дела.

Перед тем как из старой бани сделать новую, проводится глубокая ревизия стен коробки, деталей пола и потолочного перекрытия. Настилы полов, подшивка потолка и любая сохранившаяся облицовка стен старой бани вскрывается для определения состояния древесины и возможности ремонта самого главного – несущих конструкций бани.

Для банной постройки возрастом не старше 20 лет обычно ремонт помещения сводится к ремонту деревянной подшивки в узле прохождения дымохода через потолочное перекрытие, замене полов в моечном отделении, и в 90% случаев – к замене трех нижних венцов наружных стен бани. Так уж получается, что стены бревенчатой бани, даже при удачном фундаменте, чаще всего гниют и требуют замены или ремонта именно со стороны душа или помывочной.

Для более старых зданий чаще всего требуется ремонт и глубокая реконструкция бани:

• Полная замена нижних венцов;
• Переоблицовка стен и ремонт бани внутри, переукладка всех полов с монтажом новых лагов, утеплителя и половиц;
• Замена оконных и дверных коробок, навешивание новых дверей;
• Ремонт или чистка печи бани.

Совет! Стальную буржуйку или каменку просто выбрасывают и заменяют новой, более современной и удобной. Чугунную или кирпичную печь нужно только ремонтировать, ни в коем случае не выбрасывать и не разбирать.

Многие любители попариться в старой бревенчатой бане приобретают жилые дома из бревна и бруса, выполняют ремонт здания, утепляют и перепланируют помещение под парилку и моечное отделение.

Прежде всего, нужен грамотный вариант ремонта строения. Например, большинство проектов, планирующих переделать избу под дом-баню, ориентированы на использование всего жилого пространства. Соответственно, баня получается очень большой, потребляющей слишком много топлива.

Особенности реконструкции

Перед тем, как начинать работы, следует освободить помещения от мебели, вещей. Вынимают оконные рамы, снимают двери и демонтируют дверные коробки.

Дымоходы печи или камина отделяют от перекрытий и кровли. Делают всё возможное, чтобы облегчить постройку и избежать перекосов. Скрепляют неповреждённые ряды.

Неграмотные действия могут привести к повреждению крыши, дымоходов и чердачных перекрытий. Поэтому не рекомендуется проводить их самостоятельно.

Технология достаточно сложная и зависит от следующих моментов:

• состояния фундамента;
• степени разрушения древесины;
• габаритов постройки, этажности;
• размеров свободного пространства возле строения;
• наличия придомовых построек,
• конструкции и состояния дымоходов.

Если у печи нет отдельного фундамента, что предусмотрено по технологии возведения, поднять дом не получится. Правильно выбрать способ восстановительных работ сможет специалист, у которого есть необходимые знания и опыт работы в данной области.

По возможности используются материалы, максимально приближенные к исходным, иногда целесообразно заменить сгнившие части кирпичом.

После замены нижних венцов на кирпич дом может прослужить еще много лет Источник woicetosh.blogspot.com

Иногда деревянные фасады закрывают сайдингом или обкладывают кирпичом, чтобы скрыть элементы реконструкции. Между фундаментом и новыми рядами прокладывают гидроизоляционный слой, древесину обрабатывают антисептиком.

Сразу перейти к поиску проекта

На нашей даче баня уже разменяла не один десяток лет. Конструкция бани вполне традиционная, сруб небольшого размера. Крыша покрыта шифером, а о фундаменте, до поры до времени, никто не задумывался.

Со временем нижние венцы, особенно самый первый – окладной венец, стали подгнивать. Насколько я понимаю – эта проблема типична для многих бань, если регулярно топить, то низ стены постоянно подвергается воздействию влаги.

Сначала хотели просто поменять два нижних венца, но в ходе их обследования выяснилось, что фундамента у бани как такового нет. Углы сруба опираются на большие камни, вкопанные в землю, вот и весь фундамент.

Было решено отлить ленту небольшой глубины, а поверх него сделать кирпичный цоколь. Из оборудования были два домкрата, бензопила и ручной инструмент, плюс бетономешалка и сварочник одолжили у знакомых на время заливки.

Старая кирпичная печь уже давно нуждалась в ремонте, и было решено ее разобрать, а после замены венцов заменить на новую металлическую печку. Перед началом подъема сруба печь и трубу – разобрали. Полы и лаги тоже оказались в не самом лучшем состоянии и их отправили на дрова.

Изнутри баня обшита доской, ее решили не снимать, а чтобы не потрескалась – поднимать баню потихоньку и равномерно. Крыша по большому счету тоже не в лучшем состоянии, но на данный момент не течет, и ее было решено оставить, так сказать до лучших времен.

Первоначально сделали подкоп под двумя углами одной стены, сразу выпиливать куски бревен, которые нужно было заменить, не стали – кто его знает, что из этого выйдет. В получившиеся ямы завели домкраты. Чтобы домкраты не вминались в землю, под них подкладывали щиты, сколоченные из обрезков 50 мм досок. Поднимали совсем понемногу – сантиметра по два. Потом ставили временные подпорки из досок и кирпичей и переходили на другую сторону. Подпорки ставили по две на каждую стену – всего восемь.

Поскольку двигали понемногу, пришлось изрядно побегать с домкратами, по пять подходов на каждую сторону, то есть подняли примерно на 10 см. Может можно было и побыстрее все это сделать – по два подхода и готово, но не хотелось рисковать обшивкой.

В последний подъем, когда стена еще была на домкрате, трухлявые бревна подпиливали и вынимали среднюю часть. После этого, уже под нормальное бревно ставили подпорки, а домкрат опускали и вытаскивали угловые фрагменты трухлявых венцов.

Чтобы сруб долго не стоял на временных опорах, решено было сначала сделать угловые столбы – получились небольшие столбики с основанием примерно 40 на 40 см, а вершина сужалась до 30 на 30 см. Глубина столбика 40 см ниже уровня земли, плюс 20 см для песчаной подушки. Итого глубина траншеи составила 60 см. В столбики заложили куски арматуры, к которым потом крепили армирующий каркас ленты.

Над землей столбик возвышался совсем чуть-чуть, всего на 10 см, остальное поднимали кирпичом. К слову, такое решение мне показалось не самым лучшим, и ленту под стенами отливали более высокой.

Столбикам дали отстояться четыре дня, после чего поставили на них баню. Понимаю, что бетон не набрал силу, но весит сруб совсем не много, а сроки поджимали, отпуск имеет неприятное свойство заканчиваться. Отлили ленту и, дав отстояться три дня, подняли цоколь.

Гидроизоляция делалась рубероидом в два слоя. Первый – между фундаментом и кирпичным цоколем, а второй между кирпичом и первым венцом сруба.

Времени было затрачено две недели, причем почти половина времени – это ожидание пока бетон наберет минимальную прочность.

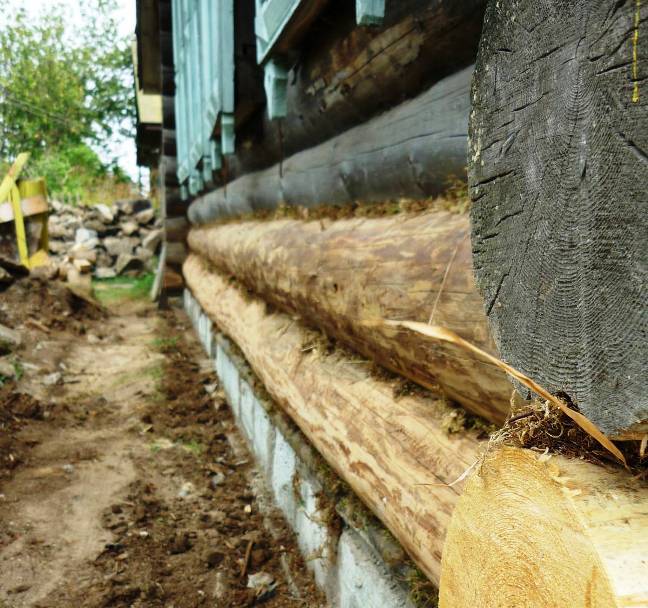

Замена нижних венцов полностью

Замену всего нижнего венца можно провести по вышеперечисленной схеме. Для этого потребуются большие затраты времени и сил, так как нужно будет постепенно отрезать все поврежденные участки, заменяя их новыми. Но есть и большое преимущество — уже не нужно будет поднимать сруб на домкратах.

Гораздо прочнее будет, если новый нижний венец составить не из кусков, а из цельных бревен. Для этого нужно сместить всю конструкции банного сруба, поднимая его с помощью домкратов.

Технология замены

1. Подготовительный этап:

• Чтобы не треснули окна и двери во время поднятия сруба их вынимают;
• Сруб должен остаться пустым, а поэтому нужно вынести из бани все тяжелые предметы;
• Лаги пола, врезанные в нижний венец, нужно разобрать. Лаги, уложенные выше нижнего венца не разбирают;
• Чтобы избежать повреждения потолочных перекрытий и кровли тяжелой трубой дымохода, его необходимо отделить;
• Не поврежденные венцы сруба нужно зафиксировать. Делается это так: с внутренних и внешних сторон каждой стены на расстоянии 0,5 метров от углов сруба прибивают вертикально доски или бруски (толщина 4 см). Их нижние края должны заканчиваться точно там же, где и бревна неподлежащего замене венца (второй снизу), а верхние – крепится на бревнах самого верхнего венца. Для фиксации неповрежденных участков используется 16 досок, которые снизу и сверху должны быть закреплены сквозными нагелями. Делается это для того, чтобы при поднятии сруба на домкратах не повело его стены.

Как только все вышеперечисленные работы закончены – можно приступать к процедуре ремонта нижнего венца сруба.2. Основные работы

Процесс замены нижнего венца сруба зависит от типа фундамента.

Ленточный фундамент

Перевязка сруба состоит из верхнего и нижнего бревна, которые соединены и связаны в углу

Очень важно точно определить, какие бревна в прогнившем венце верхние, так как именно под ними будут устанавливаться домкраты;
В заменяемом венце сруба, на расстоянии 0,7-1 м от угла дома выбивают в фундаменте проем шириной 0,4 м. Из бревна нижнего венца, расположенного напротив образовавшегося проема, вырезают часть так, чтобы общая высота ниши позволила разместить там домкрат

По такой схеме делают точно такие же ниши на двух противоположных стенах. Расстояние от углов должно быть одинаковое;
Теперь нужно установить домкраты (2-4 штуки). Очень важным моментом, является выбор домкратов. Для этого нужно подобрать механизм с грузоподъёмностью не меньше 10 тонн. В зависимости от размера бани грузоподъёмность домкрата может достигать 25 тонн. Ошибка на этом этапе может привести к образованию перекосов и разлома бревен. Количество домкратов зависит от того, как буде подниматься сруб: весь сразу или каждая стена в отдельности. Но если поднимать стены поочередно, то это может привести к возникновению перекосов, поэтому лучшим вариантом будет поднять весь сруб вместе. Для этого нужно установить по 2 домкрата под противоположными стенами так, чтобы они упирались в верхние бревна перевязки венца;
Домкратами поднимают сруб на 7-10 см и удаляют нижние бревна перевязки;
Под нижними бревнами второго венца размещают надежные временные опоры, такие как кирпичи, бетонные блоки, бревна, доски, бруски. Главное, чтобы они выдержали вес всего сруба;
Домкраты, вместе с верхними бревнами ремонтируемого венца, опускают, а вместо них тут же устанавливают новые и поджимают домкратами. Все установленные под нижними бревнами второго венца опоры забирают. Верхние бревна перевязки размещают на нижних, а нижние бревна укладывают на фундамент. Очень медленно и синхронно опускают домкрат;
На последнем этапе проводят конопачение — запечатывают щели, образовавшиеся при соединении новых бревен со вторым венцом сруба. Для этого используют волокнистые материалы (паклю, мох и джут), которые забиваются в образовавшиеся швы.

Столбчатый фундамент

Выполнять замену венцов сруба на таком типе фундамента довольно просто.

1. Нужно установить 4 домкрата между столбиками фундамента, которые соединяются с верхними бревнами обвязки нижнего венца. Размещают их по 2 на каждую стену. Необходимо установить эти домкраты на очень прочном основании, таком как щит из досок, размером 50х50 см. Упираться в бревно головка штока домкрата должна только через металлическую пластину;
2. Домкраты синхронно поднимают. Дальнейшие действия точно такие же, как и при замене нижнего венца сруба ленточного фундамента.

Разница между заменами прогнивших венцов сруба с ленточным и столбчатым фундаментом состоит только в процессе установки домкратов. Первый вариант более трудоемкий, так как фундамент нужно частично разрушить. Для столбчатого фундамента это делать это не нужно, так как в его структуре много пространства для установки домкратов.

Обновление венцов дома домкратным методом подъёма

Подготовительные работы

Самый распространённый способ обновления нижних венцов подразумевает использование домкрата. Перед началом работ необходимо произвести подготовку строения к подъёму:

1. Максимально облегчите вес здания.
2. Удалите, если есть, часть внешней обшивки фасада .
3. Закрепите нижние неповреждённые брёвна вертикальными деревянными стяжками с шагом в полметра, желательно как с внешней, так и с внутренней стороны.
4. Снимите в доме плинтусы, по возможности отдалите пол от стен.
5. Отключите жёстко подключенные коммуникации: газ (силами обслуживающей организации), воду, канализацию.
6. Если в доме установлена печь или камин, то необходимо удалить часть пола вокруг них, разобрать дымоход или часть кровли и межэтажного перекрытия вокруг дымохода.

Материалы и инструменты

Подготовьте следующие материалы:

1. Огнебиозащитное средство для дерева.
2. Битумная мастика.
3. Подходящие по размеру брёвна или брус.
4. Любой уплотнительный материал для брёвен (пакля и т. д.).
5. Кирпичи, цементно-песчаная смесь для кладки — в случае необходимости обновления кирпичного фундамента либо замены кладкой венцов дома.

Инструменты:

1. Домкраты (с грузоподъёмностью как минимум 2,5-5 тонн) — 4 штуки, а также 4 металлических пластины для подпора.
2. Широкие блоки или брус, в качестве опорных.
3. Рычаги (металлический швеллер, двутавровая балка или брус).
4. Рубанок.
5. Топор.
6. Бензопилу.
7. Кувалду.
8. Стамеску.
9. Предварительно смонтированную швеллерную либо брусовую опорную перемычку для подстраховки и поддержки конструкции.

Подъём здания на домкратах. Поэтапная замена венцов

Работы производятся в следующем порядке:

1. Отметьте и выпилите по габаритам домкратов места их расположения в верхних брёвнах нижнего венца, с расстоянием до углов дома — 1 метр. Установка домкрата осуществляется в зависимости от типа фундамента.

1 — нижнее бревно венца; 2 — опора рычага; 3 — деревянные клинья; 4 — верхнее бревно венца; 5 — рычаг (швеллер); 6 — ленточный фундамент; 7 — домкрат

1. Установите опорные блоки под домкраты и расположите на них устройства, также положив на их поверхность металлические швеллеры/рычаги, если фундамент ленточный . Если он столбчатый, домкраты устанавливаются непосредственно под здание.

1. Подъём дома осуществляйте равномерно с участием ещё 3-х помощников. Не спешите, следите за равномерным подъёмом.
2. После подъёма нижние брёвна можно сразу убрать.
3. После поднятия дома на домкратах под его стены необходимо завести опорную конструкцию (в случае со столбчатым фундаментом) либо подложить клинья (на ленточном) и оставить их на то время, пока будет продолжаться ремонт фундамента и его гидроизоляция, демонтаж повреждённых венцов и обработка дерева огнебиозащитой.
4. После того как домкраты будут опущены, на них необходимо уложить новое несущее бревно и, подняв устройство над опорами, плотно его зафиксировать. Так нужно сделать со всех сторон здания.
5. Далее все промежутки необходимо обработать и заткнуть паклей.

1. Не рекомендуется производить подъём здания в штормовую погоду, а также в период капризного поведения грунта — зимой и в период паводков.
2. Не заводите конечности под поднятое строение, если вы не уверены в его плотной фиксации.
3. Тщательно производите осмотр брёвен, и тщательно обрабатывайте их специализированными средствами.
4. Если не уверены в своих силах — доверьте работу профессионалам. В среднем стоимость замены нижних венцов может обойтись в 30-40 тысяч рублей.
5. Самым лучшим материалом для закладных послужат брёвна лиственницы. Они дорогостоящие, но вместе с тем долговечны. Конструкция из них влагостойка и прочна и может «прожить» до 50 лет.

Таким образом, заменить нижние венцы дома и продлить срок эксплуатации строения, даже при значительном повреждении несущих брёвен, можно самостоятельно. И хотя в отдельных случаях это может показаться сложной работой, она вполне осуществима при тщательном выполнении всех инструкций и рекомендаций.

Дерево как строительный материал имеет, несомненно, множество преимуществ. Однако особенностью дерева является то, что со временем оно может гнить. Как правило, чаще всего страдают нижние, закладные венцы в деревянном доме. Это может быть связано с неправильной эксплуатацией дома, деформацией, некачественно выполненной гидроизоляцией. Кроме того, нижняя часть постройки испытывает наибольшую нагрузку, потому и приходит в негодность быстрее. Замена сгнивших венцов представляет собой непростую работу. Однако при соблюдении всех правил ее вполне можно выполнить, но при условии, что вы владеете определенными строительными навыками.

Схема поднятия дома над фундаментом и замены венца.
