Закручивание винтовых свай самостоятельно

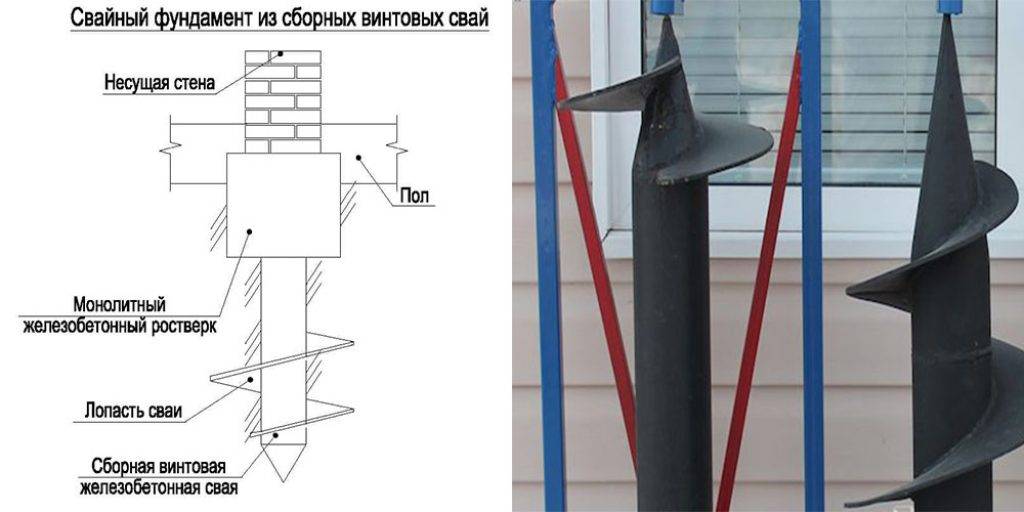

Преимущества и недостатки свайного фундамента

Свайный фундамент, как любая другая конструкция основания, имеет свои преимущества и недостатки.

Видео описание

Пошаговая инструкция по созданию свайного фундамента от профессионального строителя. На видео вы увидите весь процесс самостоятельной установки с помощью простого самодельного устройства

Преимущества

Свайные фундаменты имеют явные преимущества перед другими типами оснований под постройки и заборы:

• повторное использование опорных деталей основания в случае демонтажа забора;
• быстрое строительство фундамента;
• возможность устанавливать на болотистых почвах и вечной мерзлоте;
• низкая стоимость;
• минимум трудозатрат.

Изучив, как закручивать сваи винтовые вручную, легко и быстро можно поставить забор на пересеченной местности, соорудить хозяйственную постройку и баню.

Недостатки

Недостатков у свайно-винтового фундамента также несколько.

• невозможно установить на каменистых твердых грунтах;
• открытое пространство между поверхностью грунта и полом;
• в домах и хозяйственных постройках нельзя делать подвал;
• срок службы фундамента значительно меньше, чем у стен.

Со временем, когда фундамент придет в нерабочее состояние, его придется частями менять, не затрагивая стены.

Недостатки свайного фундамента – продуваемое пространство под полом и невозможность сделать подвалИсточник koffkindom.ru

Делать винтовой свайный фундамент под капитальным домом нет смысла. Он недолговечен. Под полом остается пространство, в которое проникает холодный ветер, по земле стекает вода. Необходимо заделывать все просветы по периметру, сооружать сложную систему отвода дождевых и талых вод.

Важные моменты

Для забора свайно-винтовое основание достаточно прочное. Его быстро можно соорудить, приварить сетку-рабицу и забор от соседей будет быстро сооружен, дешевый и соответствующий всем требованиям нормативных актов.

Видео описание

Посмотрите на видео, как для самостоятельной установки свай под капитальное здание, применяются простые механизмы.

Применение механизмов значительно упростит работу. Например, удобно создавать скважины под стойки с помощью садового бура. Для завинчивания свай в продаже имеются переносные установки. Оборудование дорогое, его проще взять в аренду, если работы немного. Строителям оно пригодится и облегчит работу.

Использование лазерного уровня значительно упрощает работу по выравниванию свай в вертикальном положении и по горизонтальной плоскости.

Специалисты советую брать стойки без оголовка и закручивать их до упора. Затем автогеном по уровню обрезать, ставить верх и приваривать.

Постоянный контроль правильного расположения по вертикали гарантирует правильное расположение сваи и сведение боковых нагрузок к минимумуИсточник arenda-yamobura.com

Заключение

Теоретически нет ничего сложного в том, как правильно вкручивать винтовые сваи. Практика требует терпения, постоянной сверки с уровнем и хорошей физической подготовки.

Винтовые сваи, благодаря сваей конструкции, прочнее обычных, ровных, удерживаются в грунте и не выдавливаются вспученными почвами.

Свайный фундамент – это быстрый способ строительства основания под забор и капитальное здание. На сыпучих, болотистых почвах винтовые сваи держат надежнее ленточного фундамента.

Завинтить сваи можно самостоятельно, бригадой из 3-4 человек и даже одному. Времени потратиться больше, но материальная экономия ощутимая.

Выполнение расчетов

Для этого нужно пригласить геодезиста, который выполнит анализ почвы и сделает письменный вывод о ее несущей способности. Это будет стоить достаточно дорого, но если планируется строительство дома для постоянного проживания, то потратиться придется.

Если речь идет о небольшом частном домике, то примерный расчет свай можно произвести и без помощи специалистов. Придется учитывать массу факторов, таких как:

• вес крыши и строительных конструкций;
• вес термо- и гидроизоляции, кровельного покрытия;
• вес чердачного перекрытия и проч.

Рассчитать количество винтовых свай для такого дома достаточно просто. Нужно зайти на сайт производителя (при условии, что используются именно заводские сваи) и посмотреть несущую нагрузку, на которую рассчитаны конкретные изделия. Для сваи среднего размера с диаметром лопасти 30 см эта нагрузка составляет примерно 3500 кг. Выходит, что для дома с весом в 5 т потребуется 14 штук. Если количество свай неудобно с конструктивной точки зрения, то его можно увеличить, но только в большую сторону.

Теперь несколько слов о высоте свай. Подземная их часть ввинчивается ниже уровня промерзания грунта, в то время как высота надземной подбирается исходя из рельефных особенностей (в среднем она составляет 0,5 м).

Как выполняется закручивание вручную

Планируя закручивание винтовых свай вручную, важно оценивать собственные силы. Массивные основания для большого загородного коттеджа потребует привлечение техники

Небольшие бытовые постройки, летний домик или веранду можно выполнить своими руками, видео покажет этапы проведения подобной деятельности.

Необходимые для выполнения работ инструменты

Решив закручивать их самостоятельно, потребуется подготовить:

• Шпагат.
• Рулетку.
• Металлическую арматуру (прутья).
• Лом.
• Выступающие в качестве рычагов две трубы.

Решив выполнить работы, закручивая винтовые сваи самостоятельно, в первую очередь потребуется внимательно отнестись к их выбору. Специалисты рекомендуют отдавать предпочтение готовым изделиям, выполненным давно зарекомендовавшими себя на рынке производителями из надежных металлических сплавов.

Надежное вкручивание, выполняется только в случае проведения расчета длины металлической арматуры. Они должны доходить на глубину, расположенную ниже уровня промерзания почвы.

Проведение разметки свайного поля

Узнавая, как закрутить винтовые сваи своими руками, важно определиться с местом проведения работ и определить площадь будущего строительства. В зависимости от площади основания возводимого здания определяется количество свай

Разметка свайного поля

При маркировке готовых свай на маркировке обязательно указывается их несущая способность. За счет этого для установки будущего строения потребуется только рассчитать на основании этих данных их количество. В расчетах используются данные о будущем удельном весе создаваемого строения и его габариты.

Проект, на основе которого можно будет закрутить винтовые сваи своими руками, должен учитывать следующие обязательные требования:

1. Расстояние между опорами не должно превышать три метра, это позволит избежать провисания обвязки.
2. Вкручивать их обязательно нужно по углам будущего сооружения и по его периметру.

Эти условия необходимо учитывать для установки опор и будущего вкручивания винтовых свай своими руками. Далее, проводится установка опор, которые соединяются шпагатом. Разметочные элементы проверяются с помощью строительного уровня.

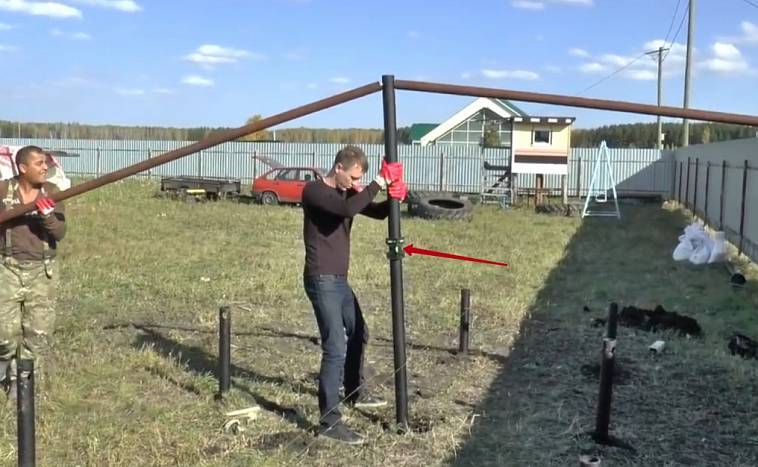

Как далее провести самостоятельную установку винтовых свай?

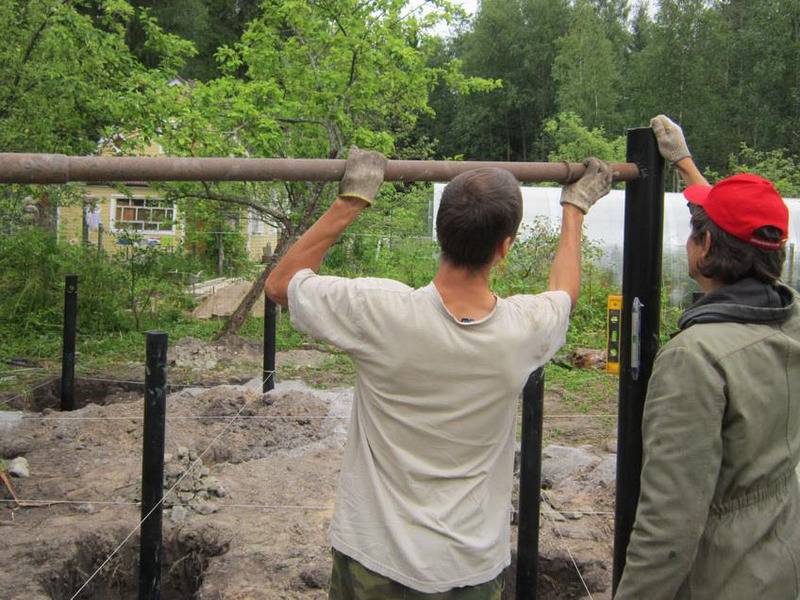

Проведение работ все-таки проводится с помощью хотя бы одного или двоих помощников. А также работу упростит созданная также своими руками самая простая рычажная конструкция. Для её создания:

• Вставляется лом в отверстие, существующее на изделии.
• Длину рычага увеличивают надеваемые на лом трубы.

Такие винтовые опоры будут использовать два работника, выполняющие закручивание винтовых свай вручную. Самому владельцу будущего строения или еще одному из его помощников желательно осуществлять контроль с использованием магнитного уровня. Такая проверка выполняется несколько раз во время установки. Первая проверка уровнем выполняется перед началом ввинчивания и далее её желательно осуществлять после каждого поворота на 360о. Это обеспечит выполнение вертикального размещения сваи.

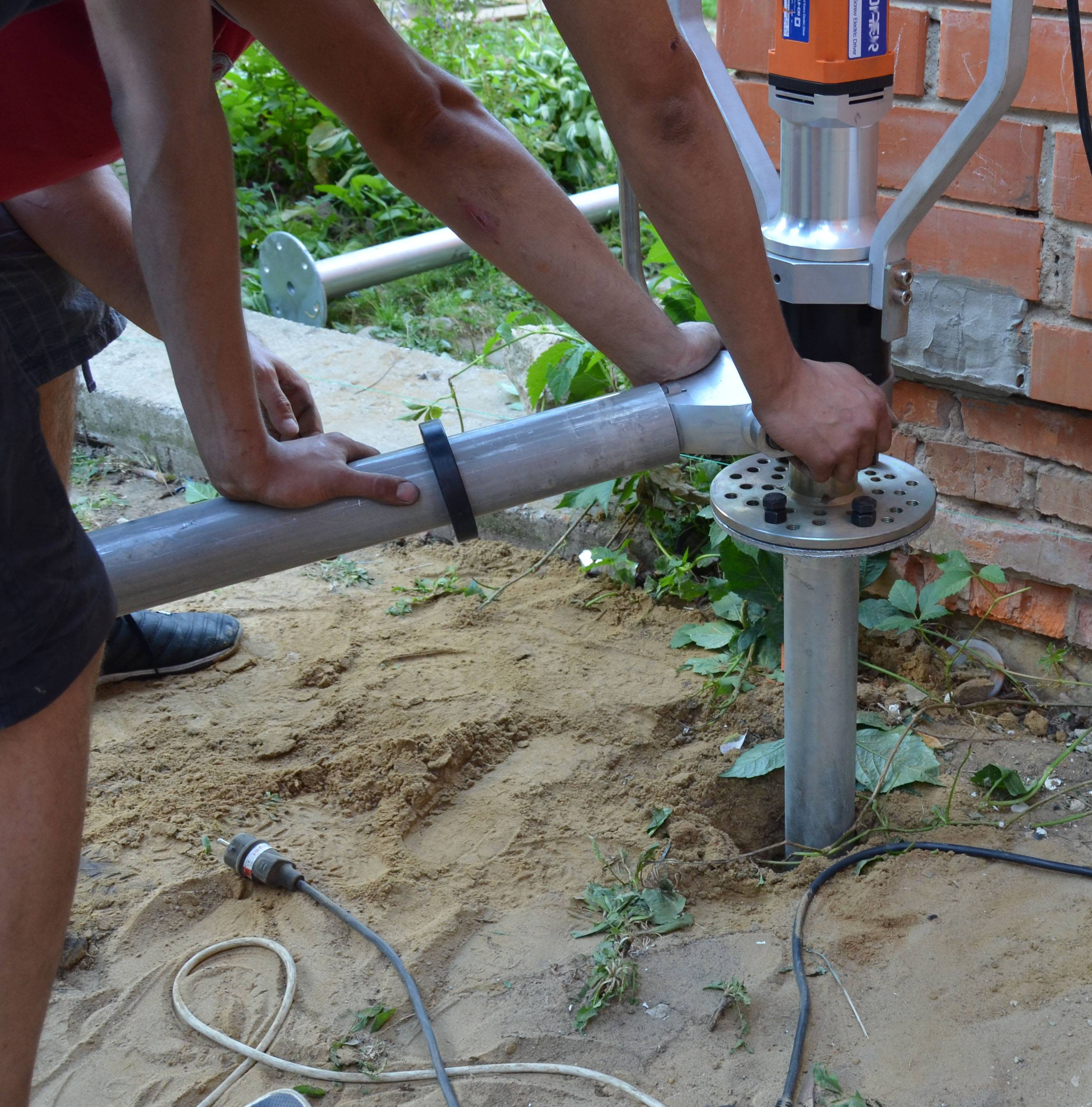

Порядок проведения ввинчивания свай с использованием подручной техники

Облегчить процесс и вкрутить свои надежно поможет использование подручной техники. Для этого достаточно узнать, как закрутить винтовую сваю своими руками с помощью дрели и минимального дополнительного набора инструментов.

В этом случае для закручивания потребуется:

1. Дрель.
2. Редукторный гайковерт.
3. Болты и прочный крепеж.

Для повышения жесткости может использоваться прокладка швеллера, что повысит жесткость и предотвратит деформацию. В этом варианте выполнения работ закручивать винтовые сваи одному также проблематично. Желательно выполнение работ с помощью 2-3 помощников. Специализированная машина в такой ситуации не потребуется и вкрутить можно надежно и быстро.

Использование дрели и редуктора ускоряет завинчивание винтовых свай в грунт

Вкручивая сваи винтовые с использованием техники важно контролировать вертикальное завинчивание винтовых свай с использованием магнитного строительного уровня

На какую глубину важно погружать опоры

При создании данного фундамента большая роль уделяется глубине погружения винтовых опор. Вводимые в грунт ввинчиванием, они закручиваются до того момента, когда грунт начинает оказывать максимальное сопротивление при введении свай. Работа продолжается до того момента, пока оборудование позволяет продолжать ввинчивание сваи. Если работы будут прекращены ранее, отсутствие нагрузки на плотный слой грунта станет причиной возможного проседания фундамента под весом строения.

Советы от специалистов

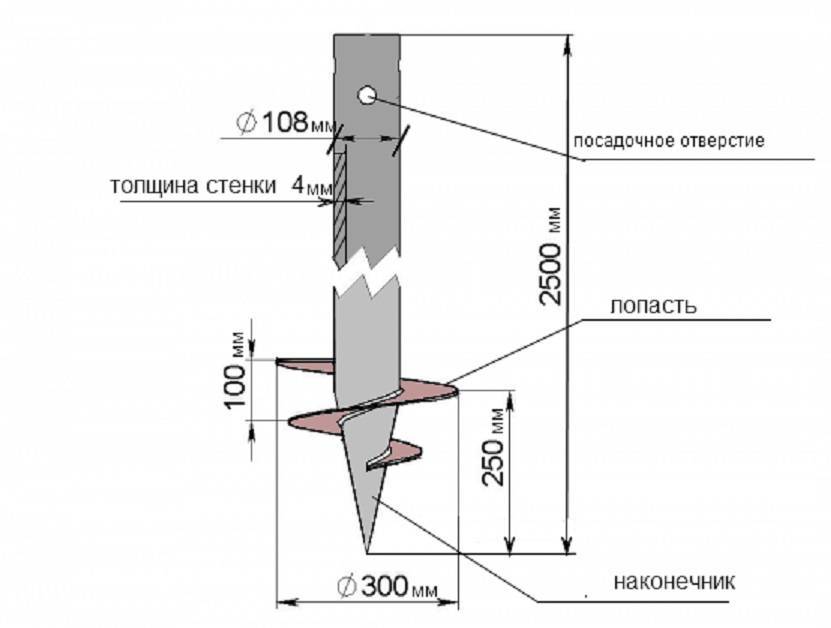

Ниже приведены особенности конструкции свай и дельные советы по установке.

Для изготовления наконечника лучше использовать сталь «двадцатой» или «двадцать пятой» марки.
Все сварочные швы нужно покрыть средством для защиты от коррозии.
Чем больше винт, тем больше сложностей с изготовлением лопасти (слишком широкий диск крайне сложно разогнуть).
При ввинчивании сваи с двумя лопастями обе нужно углубить ниже линии промерзания почвы. Если этого не сделать, то почва, подверженная морозному пучению, начнет воздействовать на верхнюю лопасть (ту, что осталась выше уровня промерзания) и рано или поздно разрушит ее.
Если свая по тем или иным причинам ушла в сторону, то ее лучше срезать и ввинтить рядом новую. Продолжать углубление нежелательно, т. к. свая при эксплуатации будет проседать.
При бетонировании сваи раствор должен целиком заполнять трубу

Этому следует уделить особое внимание.

Выводы

Разобравшись со всеми нюансами установки, закрутить винтовые сваи будет достаточно просто. Нужно всего лишь пригласить несколько друзей, дождаться подходящего солнечного дня и соорудить надежное и прочное основание.

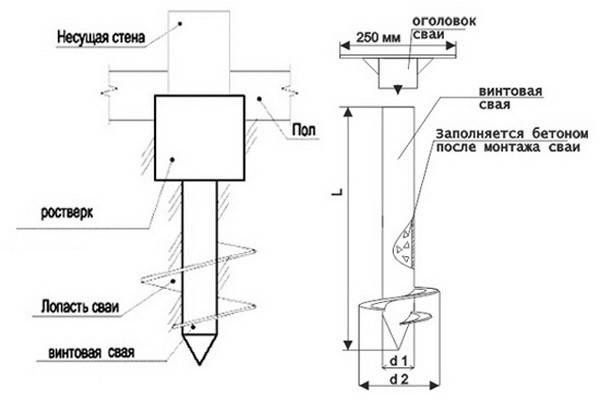

Особенности фундамента на металлических сваях

Выбор фундамента — дело серьёзное, потому что многое зависит от конструктивных особенностей будущего сооружения и грунта на участке. Поэтому перед тем, как остановить свой выбор именно на свайно-винтовом фундаменте, следует тщательно изучить его плюсы и минусы, а также основные принципы монтажа. Отличия свайного основания от плитного или ленточного состоят в следующем:

• каждая его свая передаёт грунту сфокусированную в конкретной точке нагрузку;
• сваи сделаны из металлических труб, которые гораздо хуже, чем железобетон, сопротивляются изгибу и подвержены воздействию коррозии;

  Винтовые сваи плохо работают на изгиб, поэтому в их полости заливают бетон

• вворачивание винтовых свай в грунт делает его рыхлым, а не плотным, в отличие от применения забивных свай.

Эти факторы являются определяющими при выборе такого фундамента. Соответственно, качество и срок службы свайно-винтового основания вплотную зависит от грунта. Лучшим грунтом для такого фундамента будет песок с фракциями мелкой гальки, суглинок или аллювий (намывные отложения). Входя в такой грунт, винтовой наконечник трубы проталкивает перед собой постепенно уплотняющийся конус земли, выжимая из него влагу и цементируя его мелкими фракциями глины. В итоге конус обретает прочность как у бетона, и смыкается с конусами остальных свай. Трубу заклинивает намертво, после чего её легче скрутить в штопор, чем вывернуть обратно. Таким образом, крепкое основание выполняется без нулевого цикла. Забивные сваи могут устанавливаться везде, кроме грунтов с непробивными включениями.

Винтовые сваи располагаются в шахматном порядке и обязательно выравниваются по уровню

Преимущества свайно-винтовых фундаментов

1. Низкая стоимость. Выгода получается довольно ощутимой — свайный фундамент обходится на 20–40% дешевле всех других.
2. Простота монтажа. Установку свай на большей части типов почв в короткий срок смогут провести три-четыре человека без использования дорогого оборудования.

   Винтовые сваи можно вкручивать без использования специальной техники

3. Быстрая установка. Понадобится лишь один-два дня, чтобы установить сваи даже на участке со сложным рельефом.
4. Возможность установки на участках с существенным уклоном. Что интересно, на стоимость монтажа это не влияет.

   Рельеф строительной площадки практически не влияет на стоимость фундамента из винтовых свай

5. Отсутствие потерь времени на усадку. Строить можно сразу после ввинчивания свай.
6. Лёгкая достройка. Наращивание фундамента или изменение проекта не требует существенных затрат и усилий.
7. Всесезонная установка. Ввинчивать сваи можно в любое время года.

   Винтовые сваи можно устанавливать даже зимой

8. Отсутствие мусора после строительства. Установка свай не повреждает окружающую среду.
9. Возможность установки как в болото и плывуны, так и в вечную мерзлоту.
10. Многоразовое использование. При необходимости сваи можно извлечь из грунта и установить в другом месте.

Недостатки винтовых свай

У винтового свайного фундамента имеются не только плюсы, но и минусы, которые надо учитывать:

1. Это основание не предназначено для блочных или кирпичных домов (предпочтительны деревянные или сборно-щитовые конструкции). Даже усиленное по прочности, оно все же проигрывает бетону.
2. Трудности с обустройством подвальных помещений — их приходится отстраивать отдельно.
3. Сваи сложно вкручиваются рядом с соседними конструкциями, потому что для их установки используются рычаги.

   В данном случае приходится использовать специальную технику, потому что ручной установке свай может помешать находящийся рядом гараж

4. Сваи фундамента плохо сопротивляются коррозии. Поэтому на качественном антикоррозийном покрытии экономить нельзя, а покупать сваи следует только у добросовестных производителей. Проблемой может также оказаться некачественный металл свай.
5. Есть грунты, на которых установить сваи будет очень сложно. Например, если твёрдый грунт находится на большой глубине, сваи придётся наращивать, а это требует дополнительных затрат.
6. Ограниченный срок эксплуатации. Во влажных грунтах с отличной от нейтральной кислотностью сваи из металла прослужат не более 60 лет.
7. Устройство такого фундамента требует досконального изучения грунта и специализированных расчётов. Проект должен быть индивидуальным.

Статья в тему: Виды паркетного покрытия (+ 4 видео)

Минусы такого фундамента будут малозначительными по сравнению с его плюсами, если строится:

• временный дом из лёгких материалов для проживания на время капитального строительства, к примеру, особняка;
• баня из дерева. Удалённость пола от земли обеспечивает приятный пар;
• хозпостройки, беседки, сараи, навесы, веранды, заборы;
• ворота распашного типа.

Ручной инструмент

Если будущее здание будет небольшим, тогда потребуется немного винтовых свай. В этом случае работу можно выполнить вручную. Конструкция такого инструмента проста. Поэтому его можно изготовить самостоятельно. Для этого потребуется стальная пластина (чем толще – тем лучше), арматура, две двухметровые трубы, болгарка с отрезными кругами и сварочный аппарат.

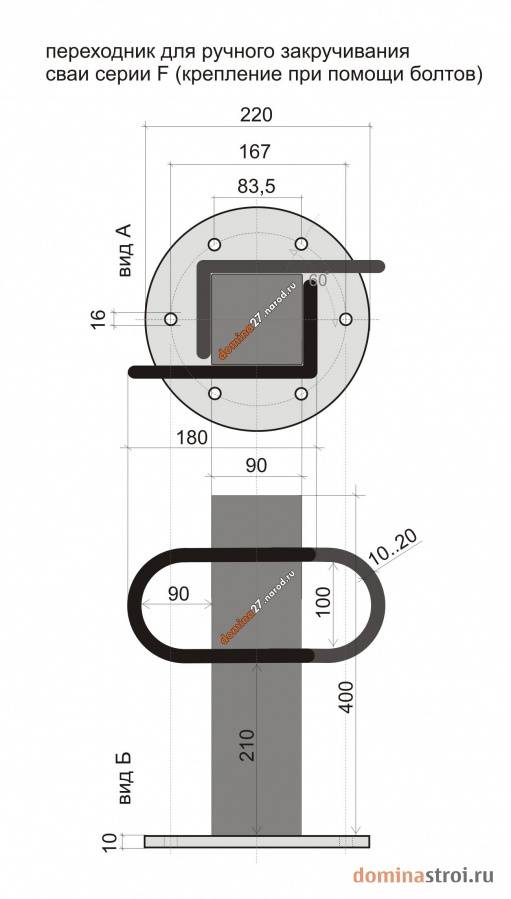

Монтаж сваи вручную

Вначале нужно разрезать пластину на четыре части. Их нужно соединить между собой так, чтобы в результате получился равносторонний стакан. Он должен плотно насаживаться на грани сваи, иначе при закручивании он будет соскальзывать. С двух противоположных сторон делается две проушины. Для этого лучше воспользоваться арматурой диаметром минимум в 12 миллиметров. Трубы в данном случае будут выполнять роль рычагов. Чем они длиннее – тем легче закрутить сваю вручную.

Достоинства такого приспособления – возможность установить опору для здания вручную. Это позволит сэкономить средства на приобретении, или аренде сложного оборудования. Такую конструкцию просто изготовить самому. При выполнении работ нет необходимости контролировать крутящий момент, чтобы не сорвать лопасти на свае.

Недостаток ручного варианта заключается в том, что для выполнения работ потребуется минимум три человека. Двое закручивают сваю, а третий направляет ее, ориентируясь на уровень. Еще один минус – большая площадь для монтажа одной опоры. При маленьком рычаге строители должны быть очень сильными. А если постройка будет располагаться рядом с уже возведенным зданием, то установка опор будет производиться намного дольше (необходимо переставлять трубы в проушины с другой стороны гильзы), а то и вообще становится невозможной.

Пошаговая инструкция по монтажу

Технология установки винтовых свай предусматривает проведение подготовительных работ, в процессе которых на местности проводят анализ грунта. На основании результатов подбирают размер конусных опор и рассчитывают их количество. Также проводят разметку площадки с отметкой вехами мест, где планируется погружение. Сами винтовые стержни необходимо обработать антикоррозийным средством или грунтовкой и отметить уровень их погружения.

Помните, что строительство фундамента, а именно заворачивание свай, принято начинать с угловой вехи, находящейся на самой верхней точке рельефа. Далее приступают к монтажу угловых стержней, а затем размещают остальные опоры согласно заданному шагу.

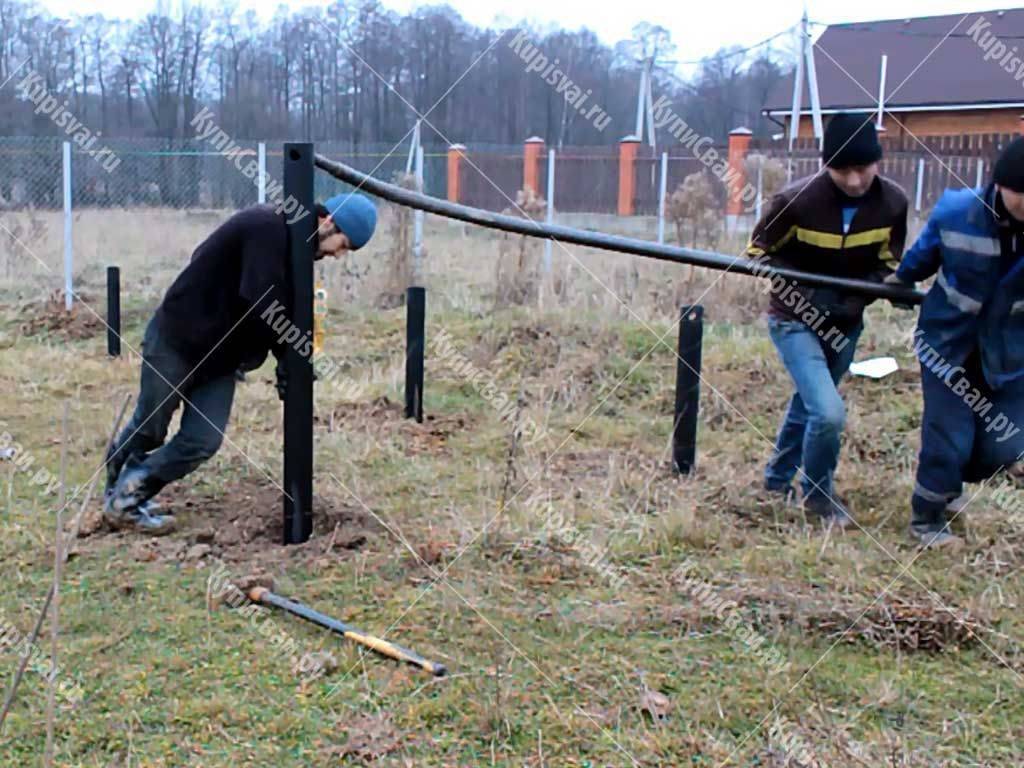

Ручная установка

На месте отметки специальной дрелью (буром) просверливают отверстия требуемого диаметра. Этот процесс необязательно проводить дрелью, а лунки можно проделать обычной лопатой. В отверстия ставятся сваи, замеряется вертикальность их установки и осуществляется закручивание до необходимого уровня.

Подготовка ямы для опоры

Для закрутки сваи понадобится использование металлического стержня или лома, которые вставляют в технологические отверстия несущего элемента, а уже на них надевают усиленные трубы соответствующего диаметра – эту конструкцию и будут вращать. Ручную закрутку проводят по часовой стрелке до необходимого заглубления сваи. Обычно вращение проводят вдвоем, а еще один человек контролирует при помощи уровня вертикальность стержня.

Заглубление опоры

Когда все элементы установлены, их необходимо выровнять по высоте, обрезая на уровне отметки, определенной оптическим дальномером или натянутой проволокой. Основа дома должна быть надежной, поэтому сваи усиливают путем заливки бетонного раствора, после застывания которого, необходимо приварить оголовники. Швы, оставленные сварочным аппаратом, обрабатывают антикоррозийным составом.

Усиление бетонным раствором

Монтаж винтовых свай своими руками отнимает не так уж и много времени, а на установку каждого отдельного элемента потребуется менее получаса

Обратите внимание, что заглубляют опоры не менее чем на полтора метра – это средняя отметка промерзания грунта. Если не придерживаться такого правила, сваи будут подвижными во время замерзания и оттаивания почвы

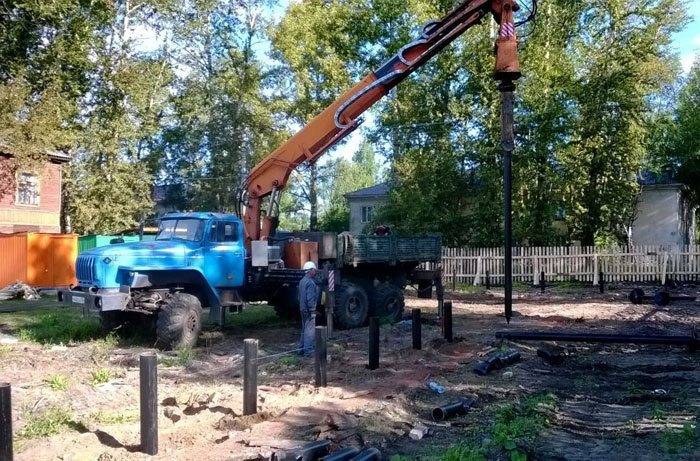

Механическая установка

Для такого рода монтажа потребуется машина с гидровращателями для крупнокалиберных свай, располагающимися на экскаваторе или грузовом автомобиле. Опоры среднего и малого диаметра лучше устанавливать сваекрутом – это специальное компактное приспособление.

Погружение винтовой опоры осуществляется гидравлическими двигателями, работающими в разных мощностных режимах. Оба типа устройств оперативно ставят сваи на место, при этом глубина выверяется очень тщательно, а специальные центрователи или бортовые компьютеры следят за углом наклона и обеспечивают перпендикулярное вхождение сваи.

Механический монтаж винтовых опор

Сваю помещают на специальные посадочные места на оборудовании и обеспечивают их фиксацию. Механическое устройство выставляет опору в намеченной точке и заглубляет ее до требуемого уровня. Далее с винтового конуса снимают держатели и проводят его окончательную обработку:

• заливают бетоном;
• приваривают оголовники;
• обрабатывают швы.

От каждого этапа зависит, какой будет готовая основа дома, поэтому пренебрегать инструкцией во время строительства фундамента категорически не рекомендуется.

Материалы для установки

Что потребуется для строительства? Наши специалисты составили небольшой чек-лист, который пригодится в случае самостоятельного монтажа винтовых свай:

Для разметки

Перед монтажом, в любом случае потребуется выполнить разметку места застройки. Для этого используют рулетку, шпагат и металлические прутья (помечают линии последовательности опор).

В качестве комплектующих

Выбирайте сваи крупных изделия не обеспечат должную степень надёжности построенного фундамента, что через скажется на внешнем виде дома уже через короткий срок.. Самостоятельное изготовление свай – практически невозможно ввиду дорогостоящего оборудования и необходимости наличия профессиональных навыков. Кроме этого, изделия выполненные вручную могут быть подвержены коррозии или лопнуть при установке (неправильной обработке швов, хрупкости изделия и др.).

Полезный совет! Покупая сваи самостоятельно, внимательнее рассчитайте необходимую длину (он должны быть глубже зоны примерзания и достаточно высокой на поверхности для осуществления обвязки).

Для ручного вкручивания

Для малого количества свай небольшой длины понадобятся всего лишь лопата, магнитный уровень, лом и рычаги (изготовленные из труб – 2-3 шт.). Выполнять установку свай таким образом можно только сообща: позовите. как минимум, двух помощников.

Для механизированного монтажа

Можно сэкономить достаточное количество времени при монтаже своими руками, если использовать дрель, редукторный сваекрут и швеллер ( для усиления оси и предотвращения деформации.

Какую спец.технику используют при профессиональном погружении свай, мы расскажем позднее, а сейчас ознакомимся с алгоритмом действий при монтаже вручную.

Расчет параметров каркаса

Свайный фундамент находит широкое применение при строительстве небольших домов из легких материалов. Чем выше масса постройки, тем шире должно быть сечение опоры. Наиболее часто применяют буронабивные сваи диаметром 30 см.

При расчете количества опор, их сечения и способа армирования нужно учитывать характеристики грунта на строительном участке и массу дома с учетом материалов, применяемых для строительства, мебели, людей, которые могут находиться в доме.

Такой важный этап лучше доверить профессионалам. При неправильных расчетах опора может не выдержать несущей нагрузки от домостроения и деформироваться или разрушиться. Это повлечет за собой в лучшем случае необходимость капитального ремонта, а в худшем варианте развития событий создаст угрозу жизни людей, находящимся в доме.

На устойчивых грунтах, при достижении пласта плотной почвы, достаточно будет свай, сечением 30 см и длиной 2, 5 мм. Для устройства фундамента под домостроения средних размеров понадобится около 40 штук армированных свай.

Как обрезать старую плетистую розу. Как правильно обрезать плетистую розу

Возможности использования плетистых роз в ландшафтном дизайне почти безграничны. Во-первых, они могут покрывать достаточно большие пространства. Во-вторых, их «ползучесть» взбирается иногда и на третий-четвертый этаж. А привитая на высокий штамб плетистая роза прекрасно справиться с функцией фонтана. Спрятать за Bobbie James либо Sombreuil некрасивое хозяйственное строение будет очень просто. Одной или двух плетистых роз хватит для того, чтобы вход в сад или дом произвел неизгладимое впечатление на ваших знакомых, друзей и родных. Как обрезать плетистую розу именно об этом пойдет речь в данной статье.

В условную, четвертую группу плетистых роз, включим повторно цветущие розы с пирамидальной формой куста. Цветки этих роз появляются на молодых приростах текущего года. Растения данной группы в высоту в некоторых случаях могут взбираться чуть больше 3 метров. Как правило, плетистые красавицы данного типа достигают 2,5-3 м. Также читайте про обрезку плетистых роз пятой группы .

Стебли описанной здесь группы роз не настолько гибки, и склонны расти только вертикально. Они нуждаются в опоре и своевременной к ней подвязке.

Идеальным опорным элементом для растений будут старое дерево, колонна. Имейте в виду, что большое горизонтальное пространство такие розы не заполнят. Советуем почитать обрезка парковых роз

Первый год

Первая обрезка для саженца такая: перед посадкой розы на постоянное место обрезают немного корни и совсем вырезают поврежденные верхушки побегов и слабый прирост.

По мере роста растения за сезон формируют вертикальные проводники.

Второй и последующие годы

В летний период взрослые растения пирамидальной группы избавляют только от увядших цветков. Для поддержания симметричной формы плетистой розы поздней осенью или в начале зимы, применяют такую обрезку:

• обрезают слабые, больные и отмершие приросты
• укорачивают некоторые проводники
• укорачивают боковые побеги на основных стеблях

Для того чтобы у растения появлялись прикорневые побеги, обрезайте старые стебли на 2/3 их длины. А если вы видите, что роза имеет слишком много лишних веток, то проредите ее, удалив полностью 1-2 самых старых стебля. Тем самым, вы обезопасите растение от заражения какой-нибудь болезнью.

То, насколько сильно надо обрезать пирамидальную плетистую розу, зависит от ее сорта и свободного места. Среди сильнорослых роз такого типа присутствуют растения с мощным боковым приростом, которых надо более жестко ограничить в росте.

При правильном и уместном применении данных рекомендаций у вас вырастет красивый куст розы. Потому что вы теперь знаете как обрезать плетистую розу. Советуем почитать также Правильная обрезка плетистых роз .

• 10 ПРАВИЛ ЗДОРОВОГО И КРАСИВОГО САДА
• КИТАЙСКИЙ ЛИМОННИК: ПЯТЬ ВКУСОВ
• ЦВЕТОК КАМАССИЯ
• САД РОЗ (РОЗАРИЙ) ДЕВИДА ОСТИНА

Удачной обрезки!

Пример подсчета

Данный пример служит целью подробно показать применение формул при расчетах свайно-винтового фундамента.

Исходными данными для дома с периметром 10х10 являются:

• дом, возведенный по каркасной технологии, крыша покрыта шифером, есть крыльцо;
• габариты фундамента – 10х10, высота постройки – 3 метра;
• внутри установлены две перегородки, которые, пересекаясь, делят помещение на 3 комнаты;
• скат крыши – 60 градусов;
• каркас выполнен из бруса с сечением 150х150;
• ростверк выполнен из бруса с сечением 200х200;
• стены выполнены из СИП-панелей.

Далее осуществляются расчеты следующих элементов конструкции:

• площадь стен:
  • несущих: 10*3*4= 120 кв. м;
  • перегородок: 10*3+5*3= 45 кв. м;
• масса стен (масса 1 кв. м стены из бруса и перегородки взята из таблицы средних значений):
  • несущих: 50 кг*120=6000 кг;
  • перегородок: 30 кг*45=1350 кг;
  • общая: 6000+1350=7350 кг;
• масса перекрытий на 100 кв. м.:
  • цокольное: 150 кг*100=15000 кг;
  • чердачное: 100 кг*100=10000 кг;
  • крыша: 50 кг*100=5000 кг;
  • общая: 15000*10000+5000=30000 кг;
• масса дополнительных элементов (внутреннее наполнение дома, тип бытовой техники, отделки, количество жильцов и т. п), берется табличное среднее значение для 1 кв. м в 350 кг:
• общая масса строения:
• для примера берется коэффициент надежности, равный 1,4;
• максимальная нагрузка на пяту сваи с диаметром в 300 мм – 2600 кг при условии, что сопротивление грунта равно 3 кг /куб. см (почва со средней плотностью, глубоким залеганием воды и уровнем промерзания не больше 1 метра);
• высчитываем количество свай по формуле К=Р*к/S: К=72350*1,4/2600=39 свай.

Особенности и преимущества винтовых стержней

Свайные конструкции винтового типа обладают множеством преимуществ перед другими типами свай.

Во-первых, их можно легко выравнивать по горизонтальному уровню, чтобы избежать перекоса здания. Для этого можно обрезать излишнюю часть металлической трубы с помощью подручного электроинструмента.

Во-вторых, винтовые сваи намного проще обрабатывать гидроизоляционными покрытиями.

В-третьих, винтовые изделия продаются в готовом виде, в отличие от буронабивных и буроинъекционных, которые возводят непосредственно на стройплощадках.

Какие выбрать?

Изделия, которые используются при строительстве малоэтажных жилых зданий, пристроек, беседок и др., имеют длину 2,5 м. Диаметр конструкций может составлять 89, 108 и 133 мм.

Выбор конкретного типоразмера зависит от площади беседки. Для небольших построек размером 3х3, 4х4 метра и др. вполне подходят 108-миллиметровые конструкции. Изделия диаметром 133 мм обладают повышенной несущей способностью и используются для возведения более просторных сооружений — 10х10 м и более.

В зависимости от типа наконечника, свайные конструкции винтового типа делятся на сварные и литые. Первые отличаются более доступной стоимостью, что обусловлено относительно простой технологией их производства. Литые сваи обходятся дороже, но обладают более высокой износостойкостью, среди таких изделий реже попадаются бракованные образцы.

Расчет количества свай, расстояния между ними, глубины установки и других параметров проводится с учетом множества факторов. При разработке проекта учитываются физические свойства почвы, ее плотность, состав и рыхлость, размеры сооружения и др.

Стандартная глубина, на которую ввинчиваются винтовые сваи, составляет 1,5-1,8 м. Этот показатель может меняться в большую или меньшую сторону, в зависимости от факторов, перечисленных выше.

Шаг установки свайных опор не должен превышать 3 м. Уменьшение этого параметра позволит повысить несущую способность фундамента и снизить риск его просадки.

Количество свай, необходимых для возведения деревянной беседки, можно подобрать по таблице:

Размер беседки	Число свай
2х2	4
3х3	4
3х4	6
3х5	6
3х6	6
4х4	9
4х5	9
4х6	9
5х5	9
5х6	9

Итоговая установка свайного фундамента на основе

• Создавая итоговый фундамент, стоит проследить, чтобы верхние концы опор образовывали ровную горизонтальную поверхность.
• Выравненное основание заливается бетоном.
• На них навариваются головки.
• Устанавливается швеллер и брус, создающие обвязку.

Далее, на основании такого фундамента можно начинать выполнение работ по строительству бытовых сооружение или небольшого по площади летнего домика. Особенности конструкции свайного фундамента, как правило, исключают создание подвала или подземного этажа. Такое основание для строения просто это не подразумевает. Но создать небольшой подпол в таком случае вполне реально.

Итоговая установка свайного фундамента на основе

• Создавая итоговый фундамент, стоит проследить, чтобы верхние концы опор образовывали ровную горизонтальную поверхность.
• Выравненное основание заливается бетоном.
• На них навариваются головки.
• Устанавливается швеллер и брус, создающие обвязку.

Далее, на основании такого фундамента можно начинать выполнение работ по строительству бытовых сооружение или небольшого по площади летнего домика. Особенности конструкции свайного фундамента, как правило, исключают создание подвала или подземного этажа. Такое основание для строения просто это не подразумевает. Но создать небольшой подпол в таком случае вполне реально.
