Не буду вдаваться в заумные формулировки учебников или спец. литературы, попробую объяснить для чего необходимо заземление частного дома простым доступным языком.
Если простыми словами, заземление частного дома – это соединение проводом корпуса оборудования и заземляющего контура. Заземление частного дома – это обычная меллоконструкция, смонтированная по заданным размерам, из определенных материалов и “спрятанная” в землю.
Заземление частного дома (металлоконструкция) при помощи медного провода, сечением не менее 10 кв.мм. или стальной пластины,
соединяется с электрощитом, в котором заземляющий провод через клеммник, соединяется с заземляющими жилами кабелей, проложенных в дому или квартире к розеткам, светильникам и прочим электроприемникам.
Розетки, которые обязательно должны быть трехконтактными (фаза-ноль-земля), через специальный третий “заземляющий” контакт, соединяются вилкой с нашими бытовыми электроприборами.
То есть, получается следующий «маршрут» заземляющего проводника PE: электроприбор – вилка – розетка – клеммник в электрощите – заземляющий провод(шина) – контур заземления – земля.
Заземление частного дома делается, в первую очередь, для электробезопасности людей. Наверняка, многим знакома такая ситуация, когда прикоснувшись к старому холодильнику или стиральной машинке, несильно, но порой весьма ощутимо бьет током. Такое случается в старом жилом фонде, где заземление частного дома отсутствует, т.е. к розеткам подходит только два провода: фаза и ноль, без третьего защитного провода РЕ. Бьет током из-за плохой изоляции холодильника или стиральной машинки (повреждена изоляция электрического провода, двигателя, компрессора и т.д.), и на их корпусе появляется напряжение (потенциал). И когда вы касаетесь корпуса холодильника или стиральной машинки, например рукой, особенно, если она влажная, вы как раз и «заземляете» холодильник или стиральную машинку, и тогда небольшой ток «пробегает» через вас в «землю».
Если же в вашей электросети дома, коттеджа или квартиры, есть третий защитный провод РЕ, то при нарушении изоляции холодильника или машинки, ток будет «убегать» через него к контуру заземления. И когда вы дотронетесь корпуса электрооборудования, которое заземлено, но с плохой изоляцией, то вы ничего не почувствуете, потому что ток всегда «бежит» по пути наименьшего сопротивления. В нашем случае, сопротивление человека (примерно 1000 Ом) будет намного больше, чем сопротивление самого защитного провода + сопротивление контура заземления, которое будет составлять примерно несколько десятков Ом.
Заземление частного дома необходимо и для защиты наших бытовых электроприборов. Человек часто является «носителем» статического заряда, который зависит от множества факторов, начиная от одежды до уровня влажности помещения, ток при этом очень маленький, но напряжение достигает нескольких тысяч вольт, способных повредить нежную электронику в электроприборах.
Но заземление частного дома не позволит этому случиться и «отведет» статическое электричество в землю. Также заземление частного дома не позволяет накапливаться статическому заряду до значительных величин уже на самих корпусах электроприборов, в этом случае, заряд постоянно «стекает» в землю.
Это простое и, надеюсь, понятное объяснение для чего необходимо заземление частного дома, коттеджа или квартиры. Электрический заряд, будь то повреждение изоляции электроприбора, или же накопленный статически, при заземлении постоянно «уходит» в землю, т.к. корпус электрооборудования и контур заземления частного дома, образно говоря, являются одним целым.
Как самому правильно смонтировать заземление частного дома, можно прочитать в отдельной статье “Монтаж контура заземления“.
Спасибо за внимание
Схемы заземления
Сначала необходимом определиться с схемой заземления. В нашем случае применимы две из них, это замкнутая (треугольная) и линейная.
Замкнутая схема.
Представляет из себя три вбитых в землю штыря расположенных в углах равностороннего треугольника (если смотреть сверху).
Штыри в верхней части соединяются между собой горизонтальными заземлителями, их тоже три.
Плюс данный системы в том, что при выходе из строя одного из горизонтальных заземлителей вся система будет продолжать работать.
Линейная схема.
Представляет из себя три кола заземления, которые вбиваются в землю на одной линии и соединяются между собой двумя горизонтальными металлическими полосами (заземлителями).
ЧИТАЙТЕ ПО ТЕМЕ: Как заземлить стиральную машину в частном доме.
Такая схема хотя и проще первой, но работает менее надежно, так как в случае выхода из строя хотя бы одной горизонтальной перемычки вся система перестает работать.
Какую схему использовать решать вам, но мы рекомендуем схему треугольник, так как она прослужит не одно десятилетие.
Но это еще не все. Схемы заземления можно усовершенствовать.
К примеру, не будет ошибкой вбить колья заземления в землю в виде прямоугольника или овала.
Или улучшить линейную схему добавив в нее пару кольев и пару горизонтальных заземлителей.
А также установить линейный контур с двумя и более группами заземлителей. На рисунке в центре.
Не рекомендуется вбивать менее трех кольев, если предусмотрена только одна группа заземлителей.
Также многое будет завесить от возможностей участка местности, где будет монтироваться заземление, но об этом дальше.
Все про провод для заземления: цвет, марки, сечение, как подключить и где лучше использовать
Заземление на каменной почве
Для того чтобы разобраться, как правильно сделать заземление на даче, изначально нужно учитывать состав почвы, в которую будет проводиться заземление. Если здание расположено в горной скалистой местности, то «треугольник» не подойдет, так как удельное сопротивление камня слишком велико. В таком случае используются электроды, представляющие собой полые металлические трубы с соляным раствором внутри. Такая смесь хорошо притягивает влагу, тем самым создавая электролит. Электролит, проникая из трубки, в разы уменьшает сопротивление среды. Устанавливаются они перпендикулярно на глубину до 80 см.
При таких условиях располагать контур необходимо как можно дальше от дома, чтобы предотвратить создание шагового напряжения. При креплении звеньев между собой нужно использовать метод сварки, болты не подойдут, так как быстро окисляться и компоненты потеряют проводимость
Подключение к вводному щитку
Провод, поступающий от защитного заземления в щиток, присоединяется к главной защитной шине с помощью болта. ГЗШ представляет собой медную или стальную полоску (алюминий не разрешен!), которая крепится прямо к корпусу щитка. На полоске расположены болты М10 с гайками и шайбами, к которым присоединяются провода заземления.
Заземляющий провод от каждого прибора должен крепиться к своему болту. Рядом на изоляторах закрепляется нулевая шина такой же конструкции. Обе шины соединяются между собой толстым проводом.
В дальнейшем никакого соединения нейтральных проводов с защитными не допускается! Нейтральный провод от линии также соединяется с ГЗШ. Автоматы, переключатели и УЗО (устройства защитного подключения) подключаются к шинам в соответствии с проектной схемой.
Внутри дома вся разводка проводится трехжильным проводом. Чтобы не перепутать провода между собой, фазовый провод обозначается красным или коричневым цветом, нулевой — синим или голубым, а заземляющий — желто-зеленым или белым.
Устройство заземления своими руками: поэтапная инструкция
Если Вы задаетесь вопросом: «как сделать заземление на даче?», то для выполнения данного процесса потребуется следующий инструмент:
- сварочный аппарат или инвертер для сварки металлопроката и вывода контура на фундамент здания;
- угловая шлифмашинка (болгарка) для разрезания металла на заданные куски;
- гаечные глючи для болтов с гайками М12 или М14;
- штыковая и подборная лопаты для рытья и закапывания траншей;
- кувалда для вбивания электродов в землю;
- перфоратор для разбивания камней, которые могут встречаться при рытье траншей.
Чтоб правильно и согласно нормативным требованиям выполнить контур заземления в частном доме нам потребуются следующие материалы:
- Уголок 50х50х5 — 9 м (3 отрезка по 3 метра).
- Сталь полосовая 40х4 (толщина металла 4 мм и ширина изделия 40 мм) — 12 м в случае вывода одной точки заземлителя на фундамент здания. Если же Вы хотите выполнить контур заземления по всему фундаменту к указанному количеству добавьте общий периметр здания и еще возьмите запас для подрезки.
- Болт М12 (М14) с 2 шайбами и 2-я гайками.
- Медный заземлитель. Может быть использована заземляющая жила 3-х жильного кабеля либо провод ПВ-3 с сечением 6–10 мм².
После того как все необходимые материалы и инструменты есть в наличии можно переходить непосредственно к монтажным работам, которые детально расписаны в следующих главах.
Выбор места для монтажа контура заземления
В большинстве случаев рекомендуется монтировать контур заземления на расстоянии в 1 м от фундамента здания в месте где оно будет скрыто от человеческого глаза и к которому будет сложно добраться как людям, так и животным.
Такие меры необходимы для того, что при повреждении изоляции в электропроводке потенциал будет идти на контур заземления и может возникнуть шаговое напряжение, которое может привести к электротравме.
Выполнение земляных работ

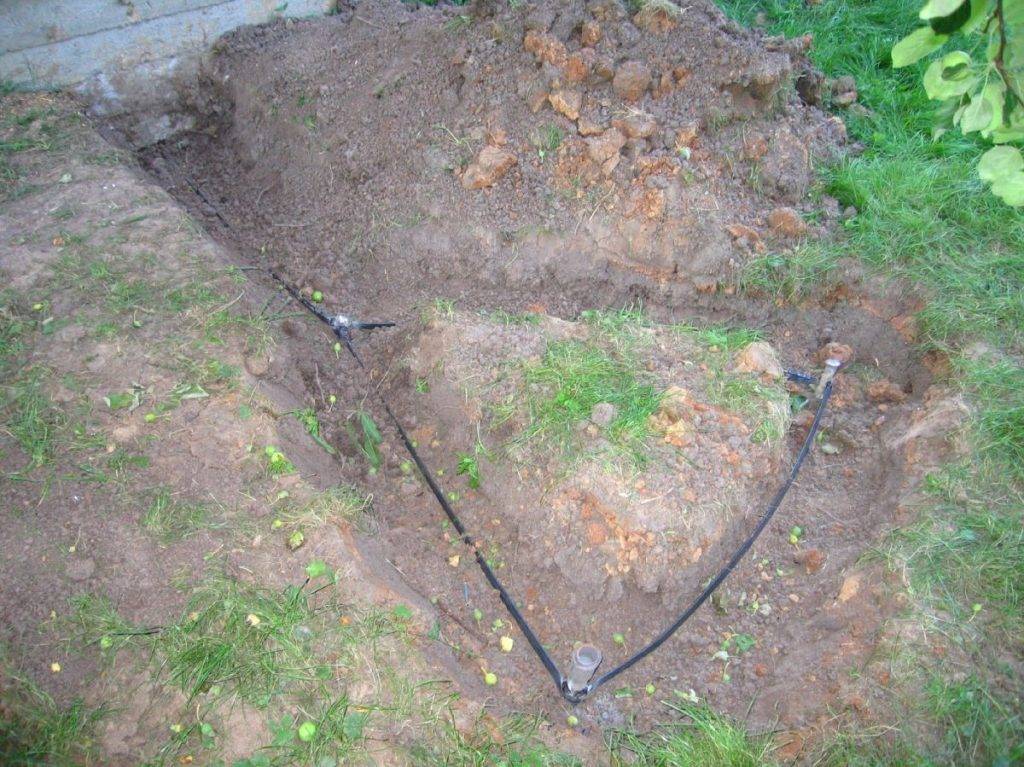

После того как было выбрано место, выполнена разметка (под треугольник со сторонами 3 м), определено место вывода полосы с болтами на фундамент здания можно приступать к земляным работам.
Для этого необходимо с помощью штыковой лопаты по периметру размеченного треугольника со сторонами по 3 м снять слой земли в 30–50 см. Это необходимо для того, чтоб в дальнейшем без особых трудностей к заземлителям приварить полосовой металл.
Также стоит дополнительно прокопать траншею такой же глубины для подвода полосы к зданию и выводу ее на фасад.
Забивание заземлителей
После подготовки траншеи можно приступать к монтажу электродов контура заземления. Для этого предварительно с помощью болгарки необходимо заточить края уголка 50х50х5 или круглой стали диаметром 16 (18) мм².
Далее выставить их в вершины полученного треугольника и с помощью кувалды забить в землю на глубину 3 м
Также важно чтоб верхние части заземлителей (электродов) находились на уровне выкопанной траншеи чтоб к ним можно было приварить полосу
Сварные работы
После того как электроды будут забиты на необходимую глубину с помощью стальной полосы 40х4 мм необходимо сварить между собой заземлители и вывести данную полосу на фундамент здания где будет подключен заземляющий проводник дома, дачи или коттеджа.
Там, где полоса будет выходить на фундамент на высоте 0.3–1 мот земли, необходимо приварить болт М12 (М14) к которому в дальнейшем будет подключено заземления дома.
Обратная засыпка
После выполнения всех сварных работ полученную траншею можно засыпать. Однако перед этим рекомендуется залить траншею соляным раствором в пропорции 2–3 пачки соли на ведро воды.
После полученную почву необходимо хорошо утрамбовать.
Проверка контура заземления
После выполнения всех монтажных работ возникает вопрос «как проверить заземление в частном доме?». Для этих целей конечно обычный мультиметр не подойдет, поскольку у него очень большая погрешность.
Для выполнения данного мероприятия подойдут приборы Ф4103-М1, Клещи Fluke 1630, 1620 ER и так далее.
Однако эти приборы очень дорогие, и если Вы выполняете заземление на даче своими руками, то для проверки контура Вам будет достаточно обычной лампочки на 150–200 Вт. Для данной проверки Вам необходимо один вывод патрона с лампочкой подключить к фазному проводу (обычно коричневого цвета) а второй — к контуру заземления.
Если лампочка будет ярко светить — все отлично и контур заземления полноценно функционирует, если же лампочка будет тускло светить или вообще не испускать световой поток — значит контур смонтирован неверно и нужно либо проверять сварные стыки или монтировать дополнительные электроды (что бывает при низкой электропроводимости почвы).
Безмуфтовые стержни
Кстати, не смотря на все преимущества и хороший контакт, многие считают резьбовые соединения самым слабым местом подобных модульных систем.
Вспомните про водопроводные трубы, лежащие в земле. После нескольких лет эксплуатации в первую очередь в них ржавеют именно резьбовые муфты.
То же самое может произойти и со штырями. Кроме того, в момент забивания вибромолотом, нередко происходит ослабление соединения. Попросту говоря, резьба откручивается.
Опытные монтажники после каждого вхождение в грунт очередного стержня, подтягивают электрод по резьбе. В этот момент случается еще одна ошибка.
Затягивая гладкий штырь или муфту газовым ключом с насечками, вы царапаете и сдираете медный слой с поверхности. К чему это приводит, говорилось выше.
Через 3-4 года вместо полноценного электрода, у вас останется полая медная трубка с трухой из ржавчины внутри.
Так вы не будете касаться ни электрода, ни муфты.
Еще обратите внимание, что во всех муфтовых комплектах, сама муфточка немного шире диаметра стержня. Чем это чревато?. Более узкий электрод при заходе в землю вслед за такой муфтой, не будет достаточно плотно соприкасаться с поверхностью грунта
Для получения реальных показателей сопротивления иногда приходится выжидать несколько дней, пока земля не осыпится и не уплотнит все свободные места
Более узкий электрод при заходе в землю вслед за такой муфтой, не будет достаточно плотно соприкасаться с поверхностью грунта. Для получения реальных показателей сопротивления иногда приходится выжидать несколько дней, пока земля не осыпится и не уплотнит все свободные места.
Поэтому многие предпочитают другой вид стержней для глубинного заземления. Например, как у OBO Беттерманн с системой BP (Bundes Post).
У таких комплектов штыри стыкуются между собой без резьбы, методом прессовки.
Это что-то типа соединения “шип-паз” с саморасклепывающимся штырем. При забивании шип намертво расклинивается в пазе и получается абсолютно монолитное соединение.
Иногда внутри отверстия на конце одного стержня может идти свинцовый шарик, который при ударах еще более герметично заполняет все пространство.
Поэтому, если не доверяете муфтам и хотите свести на нет человеческий фактор, покупайте подобные комплекты.
Ссылка на статью
Приступая к строительству собственного дома, мы иногда даже не предполагаем, насколько большой объем электротехнических работ нам предстоит выполнить. Это подводка электропитания от столба к дому, монтаж распределительного и защитного оборудования, прокладка внутренних силовых линий во все помещения. Но странным образом, из этого перечня необходимых работ довольно часто выпадает грамотно смонтированная система заземления. В режиме «самостроя» неопытные владельцы про это часто забывают и даже пытаются на заземлении сэкономить
Но мы разберемся, почему нельзя достичь экономии на этом важном этапе, и как все выполнить в соответствии со строгими строительными нормами
Выбор места для монтажа
От правильно подобранного места обустройства контура во многом зависит его эффективная и безопасная работа. Существует несколько рекомендаций по этому поводу:
- Нельзя размещать контур заземления в месте постоянного или частого нахождения людей или животных. В момент пробоя изоляции и отвода напряжения в грунт, находящийся в непосредственной близости человек или животное могут пострадать. Лучше принять меры по ограждению такого участка.
- Некоторые специаоисты рекомендуют располагать контур с северной стороны здания. Это объясняется более влажной сырой на таком участке.
- Если почва через чур влажная и существует большая вероятность коррозии металла контура, то лучше изготовить его из стали большого сечения. А также конструкцию контура можно покрыть специальными токпроводящими материалами, которые защитят от коррозии, но не ухудшат электрический контакт с землёй.
- Не стоит располагать контур заземления вблизи с теплокоммуникациями. Пересушенный грунт негатино сказывается напоказателе сопротивления контура.
- Запрещено располагать контур в непосредстьвенной близости с газопроводом, проходящим в земле.
- Глубина размещения контура должна быть ниже уровня замерзания грунта, но не менее 0,5 м.
При соблюдении этих рекомендаций, можно быть уверенным в правильности подобранного места, и надежной работы заземлителя.
Контур заземления в частном доме своими руками
Сначала разберемся с формой заземлителя. Наиболее популярный — в виде равностороннего треугольника, в вершинах которого забиты штыри. Есть еще линейное расположение (те же три штуки, только в линию) и в виде контура — штыри забиваются вокруг дома с шагом около 1 метр (для домов площадью более 100 кв. м). Штыри между собой соединены металлическими полосами — металлосвязью.
От края отмостки дома до места установки штыре должно быть не менее 1,5 метров. На выбранном участке копают траншею в виде равностороннего треугольника со стороной 3 м. Глубина траншеи 70 см, ширина — 50-60 см — чтобы было удобно варить. Одну из вершин, как правило, расположенную ближе к дому, соединяют с домом траншеей, имеющей глубину не менее 50 см.
В вершинах треугольника забивают штыри (круглый пруток или уголок длиной по 3 м). Над дном котлована оставляют около 10 см
Обратите внимание, заземлитель на выводят на поверхность земли. Он находится ниже уровня грунта на 50-60 см
К выступающим частям стержней/уголков приваривают металлосвязь — полосу 40*4 мм. Созданный заземлитель с домом соединяют металлической полосой (40*4 мм) или круглым проводником (сечением 10-16 мм2). Полосу с созданным треугольником из металла тоже сваривают. Когда все готово, места сварки очищают от шлака, покрывают антикоррозионным составом (не краской).
После проверки сопротивления заземления (в общем случае оно не должно превышать 4 Ом), траншеи засыпают землей. В грунте не должно быть крупных камней или строительного мусора, земля послойно утрамбовывается.
На входе в дом к металлической полосе от заземлителя приваривают болт, к которому крепится медный проводник в изоляции (традиционно окраска заземляющих проводов — желтая с зеленой полосой) сечением жилы не менее 4 мм2.
Контур заземления ПУЭ нормы
В электрощитке заземление подключается к специальной шине. Причем, только на специальную площадку, начищенную до блеска и смазанную консистентной смазкой. От этой шины «земля» подключается к каждой линии, которая разводится по дому. Причем разводка «земли» отдельным проводником по нормам ПУЭ недопустима — только в составе общего кабеля. Это значит, что, если у вас проводка разведена двухжильными проводами, вам придется ее полностью менять.
Монтаж заземления
- Сначала подготавливаем вертикальные заземлители. Нарезаем их при помощи болгарки в соответствии с расчётными данными. Затем концы штырей стачиваем под конус. Делается это для того, чтобы электрод легче входил в землю.
- Затем нарезаем стальную полосу. Длина каждого отрезка должна быть чуть больше стороны треугольника (примерно на 20–30 сантиметров). Концы полос желательно заранее обогнуть плоскогубцами для плотного контакта со штырями при проведении сварочных работ.
- Берём подготовленные штыри и забиваем их в вершинах треугольника. Если земля песчаная и электроды легко заходят, то можно обойтись кувалдой. Но если плотность грунта большая или часто попадаются камни, то придётся использовать мощный перфоратор или даже бурить скважины. Стержни забиваем так, чтобы они выступали над основанием траншеи примерно на 20-30 сантиметров.
- Далее берём металлическую полосу 40×5 миллиметров и прихватываем её сваркой к штырям. В итоге у вас получится контур в виде равностороннего треугольника.
- Теперь делаем подвод контура к зданию. Для этого также используем полосу. Её нужно вывести и зафиксировать у стены (по возможности вблизи распределительного щита).
Тестовые работы на работоспособность
После выполнения монтажных работ выполняется обязательная проверка. Для этого к одному концу контура подсоединяется лампочка. Контур сделан правильно, если лампа ярко светит. Также работоспособность проверяется с помощью заводского прибора — мультиметра.
Почему нельзя делать отдельные заземления
Переделывать проводку во всем доме, конечно долго и дорого, но, если вы хотите без проблем эксплуатировать современные электроприборы и бытовую технику, это необходимо. Отдельное заземление определенных розеток неэффективно и даже опасно. И вот почему. Наличие двух или более таких устройств рано или поздно приводит к выходу включенного в эти розетки оборудования.
Все дело в том, что сопротивление контуров зависит от состояния почвы в каждом конкретном месте. В какой-то ситуации между двумя устройствами заземления возникает разница потенциалов, которая приводит к поломке оборудования или электротравме.
Отдельно о заземлении некоторых агрегатов
В частном доме есть некоторые мощные приборы, потребляющие большие объемы электроэнергии и представляющие повышенную опасность
Важно выполнить правильное заземление этих агрегатов, чтобы обезопасить себя и своих близких
Газовый и электрический котел
К вопросу заземления газового котла в частном доме следует подойти со всей ответственностью. В противном случае вы можете не только лишиться автоматики, очень чувствительной к резкому изменению напряжения, но и рискуете жизнью, так как газ может взорваться от любой искры.
Не расслабляйтесь, если инспектор газовой службы не потребовал от вас установки заземлителя. Это строго не предписано правилами. Позаботьтесь о собственной безопасности, не дожидаясь неприятных последствий.
Схема для газового котла
Для котла можно использовать самодельный контур, о котором мы уже говорили или приобрести готовый комплект.
Статья по теме:
Водонагреватель
Самой распространенной ошибкой в заземлении водонагревателя является подключение его к фазному проводу в розетке. Это грозит аварийным выбиванием фазы. Предотвратить последствия такого отключения может только автоматическое устройство, но оно установлено не на всех агрегатах.
Считается, что подсоединение заземляющих контактов к контуру в земле приводит к преждевременной коррозии корпуса водонагревателя, но тут из двух зол выбирают меньшее. Специалисты рекомендуют одновременно с контуром заземления монтировать с водонагревателем и устройство защитного отключения.
Как заземлить водонагреватель в частном доме в следующем видеоматериале:
Watch this video on YouTube
Статья по теме:
Розетка
Заземление розеток – способ обезопасить все остальные электроприборы в доме. Позаботиться о безопасности жилища следует еще в момент прокладки проводки. Для этого используют трехжильный провод, в котором находятся «ноль» «фаза» и «земля». Очень удобно, если провода будут иметь оплетку разного цвета, это значительно облегчает монтаж.
Современные производители выпускают розетки, в которых трудно что-то перепутать. На всех клеммах стоят четкие обозначения, так что подключить розетку может даже новичок.
Как заземлить розетку в частном доме в видео инструкции:
Watch this video on YouTube
Модульная штырьевая система
Все описываемые ранее устройства — из забиваемых уголков, труб и стрежней — называют традиционными. Их недостаток — большой объем земельных работ и большая площадь, которая требуется при устройстве заземлителя. Все потому, что необходима определенная площадь контакта штырей с грунтом, достаточная для того чтобы обеспечить нормальное «растекание» тока. Сложность может вызвать и необходимость сварки — по другому соединять элементы заземления нельзя. Зато плюс этой системы — относительно небольшие затраты. Если делать традиционное заземление в частном доме своими руками, оно по-максимуму обойдется в 100$. Это если покупать весь металл и платить за сварку, а остальные работы проводить самостоятельно
Набор модульной системы заземления
Несколько лет назад появились модульные штыревые (штырьевые) системы. Это комплект штырей, которые забиваются на глубину до 40 м. То есть получается очень длинный заземлитель, который уходит на глубину. Фрагменты штыря соединяются друг с другом при помощи специальных хомутов, которые не только фиксируют их, но и обеспечивают качественное электрическое соединение.
Плюс модульного заземления — малая площадь и меньший объем работ, которые необходимы. Требуется небольшой приямок со сторонами 60*60 см и глубиной 70 см, траншея, соединяющая заземлитель с домом. Штыри длинные и тонкие, забивать их в подходящий грунт несложно. Вот тут и подошли к основному минусу: глубина большая, и если на пути встретиться, например, камень, придется начинать сначала. А вынуть стержни — это проблема. Они не сварены, а выдержит или нет хомут — вопрос.
Второй минус — высокая цена. Вместе с установкой обойдется вам такое заземление в 300-500$. Самостоятельная установка проблематична, так как забивать эти стержни кувалдой не получится. Нужен специальный пневматический инструмент, который научились заменять перфоратором с ударным режимом. Еще необходима проверка сопротивления после каждого забитого стержня. Но если вы не хотите связываться со сваркой и земельными работами, модульное штыревое заземление — неплохой вариант.
Распространенные ошибки при выполнении монтажных работ
Есть ряд характерных недочетов, которым подвержены люди, не являющиеся специалистами. Если их знать, можно избежать возможных ошибок. В перечень входит:
- Обработка электродов защитой от влаги. Некоторые их просто красят, не отдавая себе отчет в том, что лакокрасочный слой исключает проводимость. Отдача электроэнергии не происходит, система не выполняет положенной функции.
- Отказ от сварки. Сварочный аппарат стоит дорого, аренду платить не хочется, и появляется ошибочное мнение, что штыри со связью можно соединить болтами. Такой крепеж сохранить электропроводность не больше одной-двух недель. Коррозия станет причиной выхода из строя.
- Попытки «вынести» наружный контур как можно дальше от жилого здания. В результате снижается пропускная способность, так как увеличивается суммарное сопротивление системы. Это происходит, так как ввод слишком большой, и становится препятствием для движения электронов.
- Экономия на профиле и проводах. Недостаточное сечение будет работать до первого случая. Затем провода или другие элементы попросту перегорают, и хорошо, если до этого момента заземление выполнит работу. В следующий раз пагубные последствия замыкания неизбежны.
- Применения меди и алюминия. Опять же к подобному решению прибегают во имя экономии. Часто жилы есть в гараже, мастерской, кладовке. Но при подключении таких проводников сварка невозможна, а значит, коррозия со временем выведет цепь из строя.
Как только появился повод думать, что есть проблема, и заземление не работает, выясните, в чем проблема. Немедленно ее устраните. Только в этом случае можно гарантировать безопасность имущества и здоровья членов семьи. Надежда, что угроза не возникнет – пожалуй, самая большая ошибка. Именно поэтому в частных домах случают пожары, страдают люди, ломается быттехника.
Как сделать заземление на даче своими руками
Такая схема состоит из трех электродов, которые вкопаны в землю, и металлической сварной конструкции, которая отводит электричество. Использование нескольких электродов нужно для того, чтобы хватило площади заземляющего контура для защиты.
Самое главное, это не ставить электроды на большом расстоянии один от другого. Иначе поверхность моделируемой площади сможет нарушиться, и эффективность заземляющего контура намного уменьшится.
Заземление для дома изготовляется из стали с разным покрытием или из луженой или оцинкованной меди.
Схема контура заземления своими руками
Высота электрода, который вкапывается в землю, должна быть от двух до трех метров. Электроды располагаются на земле по принципу равнобедренного треугольника. Нужно отметить, что расстояние между ними должно быть не менее одного метра. Металлическая пластина связывает их между собой. Ее крепят к электродам при помощи сварки.
Как сделать заземление частного дома своими руками? Для этого необходимы:
- Металлический уголок размера 50х50 миллиметров и длинной от двух до трех метров.
- Металлическая платина размерами 40 х 4 миллиметров .
На выбранном участке необходимо сделать разметку равнобедренного треугольника, у которого стороны будут по три метра.
По разметке выкапывается траншея глубиной в семьдесят сантиметров, и по углам необходимо забить уголки, которые и будут заземляющими электродами.
Электроды нужно соединить металлической полосой и при помощи стального провода притянуть его к дому. В том месте, где будет распределение заземляющей цепи по дому, делается соединение (на болтах) с медным проводом и его нужно распределить по инженерной электросети. После этого нужно только засыпать выкопанную траншею землей.
Проверка заземления
Перед тем как запустить систему заземления на даче в эксплуатацию, его необходимо проверить на работоспособность. Для тестирования работоспособности системы необходимо воспользоваться специальным устройством, которое называется омметр. Необходимо знать, что для частного дома сопротивление не должно превышать тридцать Ом. Это при условии, что дом подключен к сети напряжения двести двадцать вольт.
Идеальным показателем сопротивления можно считается нулевая величина. Это говорит о том, что электричество полностью гасится землей. Но на практике идеального показателя добиться невозможно. Поэтому есть специальные нормативы значения, которые высчитываются, исходя их конструктивных особенностей заземляющего контура. Можно посмотреть на схеме.
Необходимо отметить, что в отсутствие такого устройства, проверять работоспособность можно при помощи простой лампочки, соединив один контакт с фазой в сети, а второй с заземлением. Чем более ярко будет гореть лампочка, тем меньше сопротивление в контуре.
Еще один способ заземления для дома своими руками
Этот способ тоже довольно эффективный и позволяет значительно уменьшить количество земляных работ. Речь идет о заземлении в подвале. Именно в подвале имеется возможность установить контур заземления. При таком монтаже нужно отступать не менее одного метра от каждой стены. Электроды нужно забивать на глубину один или полтора метра. Это позволит существенно сократить время на установку заземления, а эффективность заземления останется на высоком уровне. Можно посмотреть на схеме.
Итак, заземление на дачном участке, сделанное своими руками, способно намного увеличить уровень безопасности загородного дома, при условии, что монтаж выполнен правильно. Несмотря на то, что этот процесс довольно трудоемкий, справиться с ним смогут даже новички, которые не занимались до этого электромеханическими работами.
Необходимо отметить, что очень важно использовать во время работы только качественные материалы и обязательно соблюдать технику безопасности во время работы. https://www.youtube.com/embed/sNfhicJHnpE
Прямоугольная или овальная схема заземления
Такие схемы применяются также в случае особенностей планировки участка и состояния его грунта. В земле могут находиться большие камни, вкопанные конструкции и т.п. В любом случае, эти контуры замкнутые и являются, как бы, разновидностью треугольного типа. Принцип установки таких контуров не имеет больших отличий с треугольным типом.
Все эти виды заземления должны проверяться специальным прибором, но можно использовать обычный мультиметр, и должны соответствовать величине сопротивления не превышающей 4 Ом., вот почему важно соблюдать все правила установки защитного контура.
Что оно дает
Защитное заземление необходимо для обеспечения электробезопасности в доме. Правильно выполненное, появлении тока утечки оно ведет к немедленному срабатыванию УЗО (повреждение электроизоляции или при прикосновение к токоведущим частям). Это — главная и основная задача этой системы.
Вторая функция заземления — обеспечение нормальной работы электрооборудования. Для некоторых электроприборов наличия защитного провода в розетке (если он есть) недостаточно. Необходимо подключение к заземляющей шине напрямую. Для этого обычно есть специальные зажимы на корпусе. Если говорить о бытовой технике, то это микроволновая печь, духовка и стиральная машина.
Основная задача заземления — обеспечить электробезопасность частого дома
Мало кто знает, но микроволновка без прямого подключения к «земле» во время работы может существенно фонить, прием уровень излучения может быть опасным для жизни. В некоторых моделях на задней стенке можно увидеть специальную клемму, хотя в инструкции обычно только одна фраза: «необходимо заземление» без уточнения как именно его желательно сделать.
При прикосновении мокрыми руками к корпусу стиральной машины часто ощущается пощипывание. Оно неопасно, но неприятно. Избавиться можно подключив «землю» напрямую на корпус. В случае с духовкой ситуация аналогична. Даже если она не «щиплет», прямое подключение более безопасно, так как проводка внутри установки работает в очень тяжелых условиях.
С компьютерами дело обстоит еще интереснее. Подключив напрямую «земляной» провод к корпусу, вы можете разы поднять скорость работы Интернета и свести к минимуму количество «зависаний». Вот так просто из-за наличия прямого соединения с заземляющей шиной.
Нужно ли заземление на даче или в деревянном доме
В дачных поселках делать заземление надо обязательно. Особенно, если дом построен из горючего материала — деревянный или каркасный. Дело в грозах. На дачах очень много элементов, притягивающих молнии. Это колодцы, скважины, трубопроводы, лежащие на поверхности или закопанные на минимальную глубину. Все эти объекты притягивают молнии.
На дачах высока вероятность попадания молнии
Если громоотвода и заземления нет, попадание молнии почти равнозначно пожару. Пожарной части поблизости нет, так что огонь распространится очень быстро. Потому в паре с заземлением делайте еще и молниеотвод — хоть пару стержней метровой длины, прикрепленных к коньку и соединенных при помощи стальной проволоки с заземлением.
