Как сделать складную лестницу на конек крыши: делаем самостоятельно лестницу для работы на крыше

Изготовление лестницы своими силами

Несмотря на возможность приобретения готовой продукции, многие предпочитают делать лестницу для кровли своими руками. Для этого надо подготовить необходимые материалы и инструменты, а также ознакомиться с основными правилами изготовления данного устройства.

Лестницу можно смастерить из алюминиевого профиля. В этом случае она получается не только прочной, но и довольно легкой. Но наиболее часто используемым материалом является дерево.

Для работы потребуются следующие материалы:

• доски из сухого дерева размером 16х2,5 мм (в таком случае лестница не испортит кровельный материал);
• обрезки деревянных брусьев и досок, толщина которых составляет 40-60 мм;
• бруски квадратной формы с сечением 40х40 мм;
• саморезы или гвозди.

Выбирая материал, надо обращать внимание на некоторые моменты, от которых зависит и качество готового устройства, и возможность сохранения кровельной конструкции. При наличии шиферной кровли или кровли на основе ондулина рекомендуется подбирать доски большей ширины, поскольку оба материала отличаются хрупкостью и могут быть с легкостью повреждены. При наличии шиферной кровли или кровли на основе ондулина рекомендуется подбирать доски большей ширины, поскольку оба материала отличаются хрупкостью и могут быть с легкостью повреждены

При наличии шиферной кровли или кровли на основе ондулина рекомендуется подбирать доски большей ширины, поскольку оба материала отличаются хрупкостью и могут быть с легкостью повреждены.

Если кровля волнистая, то необходимо следить за тем, чтобы волны не повреждались. Для этого расстояние между лестничными осями должно быть кратно промежутку между гребнями.

Например: волны расположены на расстоянии 10 см один от другого – значит, между осями должно быть расстояние в 50, 60, 70 см. Только при соблюдении данного условия лестница будет ложиться на кровлю ровно и не повредит материала.

Бруски необходимы для изготовления поперечин, поскольку на них очень удобно стоять: нога находится довольно далеко от кровельного материала. К тому же можно присесть на такую ступеньку или держаться за нее рукой – при использовании широкой доски это оказывается невозможным. Но не следует впадать в крайности и брать очень тонкие бруски, поскольку при этом ноги будут быстро уставать во время подъема, да и особой прочностью такая лестница не может отличаться.

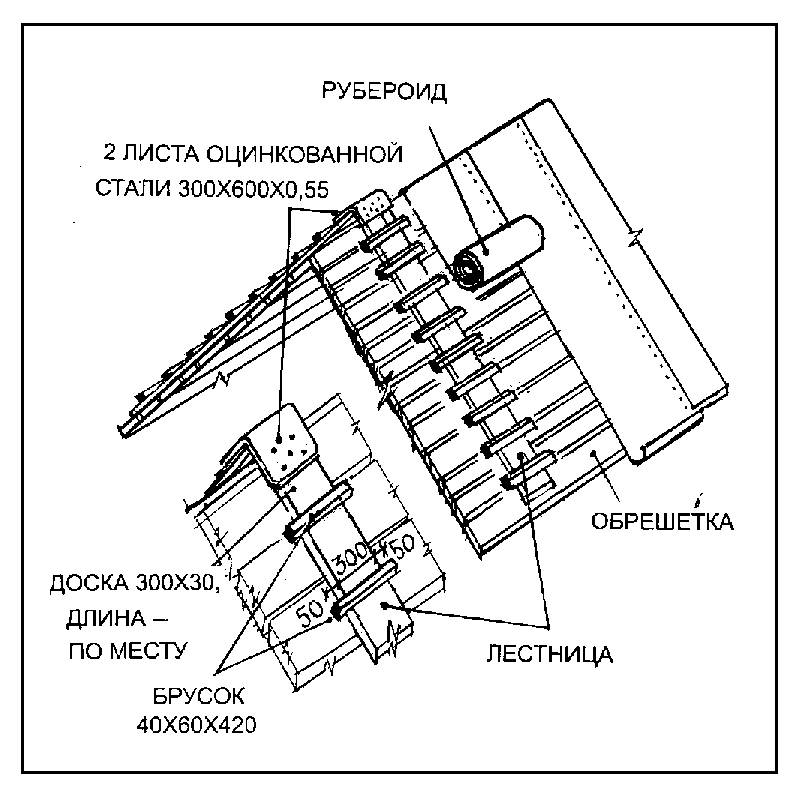

До начала работы надо определить длину лестницы и в соответствии с необходимым значением нарезать доски. Затем следует прибить бруски-ступеньки. Для большей надежности рекомендуется использовать саморезы

Если используются 100-миллиметровые гвозди, надо с обратной стороны острие углубить в слой древесины. При тонком основании лучше воздержаться от использования шурупов: они могут стать причиной повреждения всей конструкции, которая в данном случае не отличается особой надежностью.

После изготовления ступенек можно переходить к крюку. Он необходим для того, чтобы лестницу можно было прицепить к кровельному коньку. Крюк должен быть достаточно надежным, чтобы выдерживать вес не только лестницы, но и находящегося на ней человека.

Длина крюка должна составлять не менее 30 см. Для надежности с обратной стороны следует приделать противовес – доску.

Угол между крюком и основанием регулируется с помощью использования особых клиньев или посредством подпиливания крюка под необходимым углом. На данном этапе работ надо быть довольно внимательным, поскольку этот угол может и не совпасть с общим углом конструкции.

Если угол ската кровли небольшой (от 20 до 30 градусов), то угол конька будет равняться 60-70 градусам. В этом случае необходимо изготовить крюк большого размера. Есть и другой способ: с обратной стороны можно подвесить довольно тяжелый противовес.

В случае если длина основания лестницы оказывается недостаточной, производится ее наращивание при помощи прибиваемой поверх внахлест дополнительной доски.

Нужно следить за тем, чтобы на поверхности досок не было никаких лишних деталей. Нередко к ним прибивают крючки для инструментов, одежды, что очень опасно, поскольку может привести к травме или несчастному случаю. Во время проведения работ надо пользоваться особым строительным поясом.

Перемещать готовую лестницу нужно вдвоем: один человек располагается на коньке, другой – на строительных лесах или земле. Находящийся внизу должен приподнимать лестницу, а вдвоем они подталкивают ее в необходимую сторону.

Данный способ изготовления лестницы, конечно, не является единственным, но он самый легкий, быстрый и экономный. Изготовленная таким образом лестница может использоваться как при мелких ремонтных работах, так и при замене всего кровельного материала.

Разновидности лестниц для крыши

Лестничные конструкции производители выпускают в широком ассортименте. По предназначению они бывают стеновыми, кровельными или скатными, аварийными. Изделия выполняются из стали, алюминия, дерева или их комбинаций. Рассмотрев заводские модели, вы легко подберете варианты для домашнего использования.

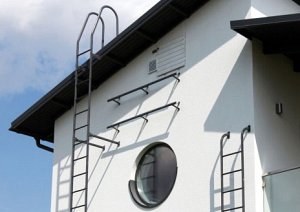

Пристенные типы лестниц

Сооружения крепят на закладные детали, предусмотренные в стене дома. Приспособление должно соответствовать строительным нормам:

• верхняя ступенька расположена на одном уровне с карнизом;
• расстояние от нижней перекладины до земли составляет 1 м;
• использование крепежных элементов для фиксации лестницы на кровлю при наличии дополнительных трубок;
• размещение подъема на 0,2–1,3 м от стенного перекрытия;
• минимальный шаг ступенек должен составлять 10 см;
• наличие поручней для безопасности.

Пристенные лестничные конструкции в экстренных случаях используют как аварийный выход или вход.

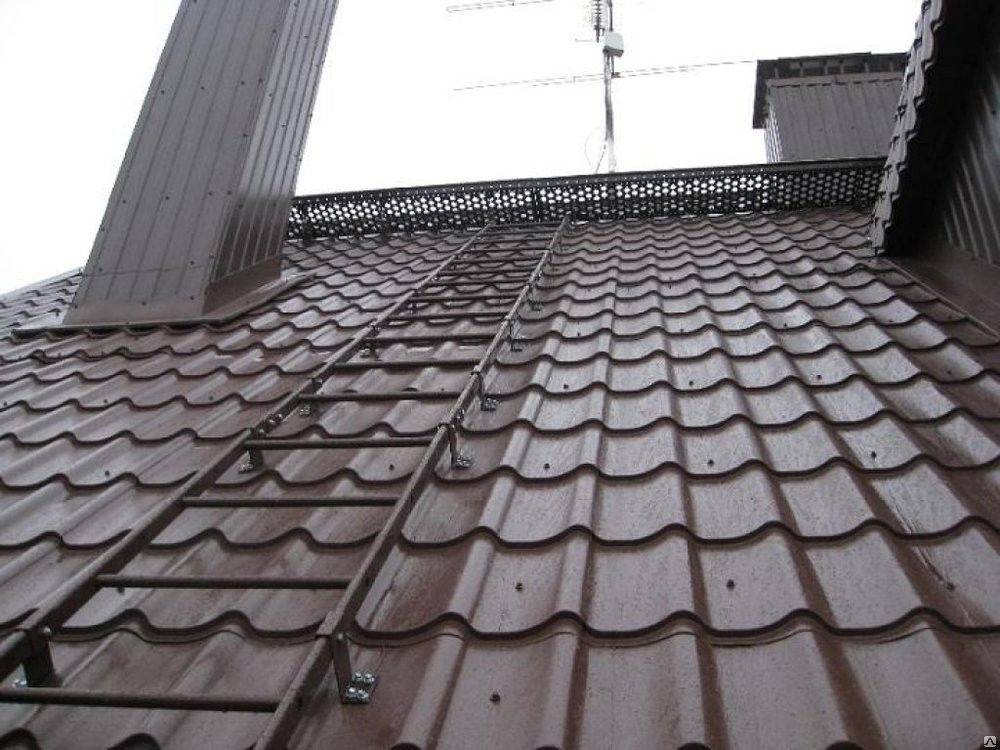

Скатные изделия

Монтажный процесс начинается с предварительной сборки деталей на земле — задействуются кронштейны. Подъем конструируется согласно конфигурации здания или типа кровельного покрытия.

1. На двухскатный кровельный материал крепится верх ступеньки за конек крыши. Таким образом скатная лестница переходит в фасадную;
2. Устанавливается переходной мостик или площадку параллельно карнизу, чтобы безопасно подниматься и перемещаться по крыше;
3. Регулируется длина строительного приспособления. Проделываются отверстия на боковинах – с их помощью можно соединить два изделия.

Лестница для работы на крыше выполняется преимущественно из алюминиевого профиля. Сооружение востребовано за счет универсальности, долговечности и устойчивости к коррозии. Скатная лестница для кровли имеет ряд преимуществ, достигаемых простым конструктивом:

• боковина изделия и ступеньки изготовлены из высоколегированного алюминия;
• специальные отверстия на тыльной стороне обеспечивают качественное соединение двух лестниц;
• минимальное расстояние между перекладинами, что позволяет с легкостью залезть на кровлю;
• альтернативой кровельным крючкам стала удобная перекидная скоба.

Высокие эксплуатационные свойства, прочность небольших по весу ступенек гарантируют их удобное применение для бытовых нужд хозяев.

Пожарные разновидности конструкций

Являются обязательными для жилых домов в частном секторое, высота которых превышает два этажа. Эвакуационная конструкция способствует беспрепятственному передвижению людей. К особенностям сооружения и размещения пожарных лестниц предъявляют особо строгие требования по ГОСТу:

• расположение поручней закругленной формы на высоте одного метра;
• наличие дополнительных ограждений, если высота сооружения превышает 6 м.;
• одинаковая ширина (25 см) и высота (22 см) ступеней, внешний лестничный пролет длиной 60 см;
• обработка конструкции из металла огнеупорной краской.

Хозяевам настоятельно рекомендуют проводить ежегодную плановую проверку для выявления повреждений и подтверждения пригодности лестницы.
Актуальными для эксплуатации в загородных условиях являются чердачные изделия. Чтобы ускорить доступ в помещение под кровлей их используют во время строительных работ или во время дачного сезона, когда нет смысла сооружать габаритные ступени.

Какой бывает лестница для крыши ↑

Основные разновидности классифицируют по их непосредственному назначению:

• скатные, ими пользуются для организации работ на кровле;
• пристенные, по ним с земли подымаются на кровлю;
• аварийные, как видно из названия, нужны в чрезвычайных ситуациях.

Пристенные ↑

Они должны удовлетворять определенным условиям.

• верхнюю ступеньку располагают в соответствии с высотой края карниза либо выступа кровли. Максимально допустимый перепад уровней порядка 10 см;
• нижнюю перекладину – на расстоянии 1 м от земли с погрешностью в 0,2 м в ту либо другую сторону;
• подъемные ножки должны расположиться максимально близко к карнизу;
• при наличии дополнительных трубок длиной 0,6 м крепление для лестницы на крышу в верхней части выполняют с помощью особых крепежных элементов;
• конструкция должна отстоять от стены на 0,2–1,30 м;
• минимальный шаг ступенек должен составлять 10 см
• место установки определяется при проектировании и обязательно указывается на чертеже дома;
• в определенных случаях, например, на ломаную крышу. под которой устроена мансарда, удобнее вместо внешней пристенной конструкции установить внутреннюю. Она отнимает часть жилого пространства, поэтому рекомендуется монтировать шарнирную потолочную либо винтовую конструкцию.

Если пристенная конструкция проходит рядом с окном, ею можно пользоваться в экстренных случаях, когда нет возможности выйти в дверь.

Такая конструкция позволяет комфортно добраться к объектам, расположенным на кровле. Лестницу, размещенную на скате, надежно крепят к коньковому брусу. используя высокие кронштейны. В районе карниза скатные конструкции переходят в пристенные.

Одновременно на скате крыши, параллельно карнизу, устанавливают специальную платформу так называемый переходный мостик. Платформа упрощает передвижение по поверхности ската и значительно повышает безопасность при проведении кровельных работ, поскольку минимизирует вероятность падения с крыши.

Иногда появляется необходимость укорачивать или удлинять скатную конструкцию. В первом случае лишнее отпиливают, а во втором – используют соединительные планки.

Сегодня большой популярностью пользуются приспособления из алюминия. Алюминиевый профиль считается легким, удобным в эксплуатации и износостойким материалом. Одним из требований ГОСТ является обеспечение безопасности работ на высоте, в частности, соскальзывания. Поэтому эти приспособления для кровли изготавливают рифлеными.

Повышенным спросом на нашем рынке пользуется лестница от Krause алюминиевая. Характеристики изделия только подчеркивают его достоинства.

Для изготовления боковины изделия и жестких перекладин, имеющих изогнутую форму, которая обеспечивает безопасность подъема, использован высоколегированный алюминий.

• В них предусмотрена возможность удлинения: специальные отверстия на боковинах позволяют соединить между собой две лестницы.
• По ним легко подыматься, поскольку расстояние между ступенями не очень большое.

Кровельные крючки, которыми приспособление фиксируется на поверхности кровли, в линейке Krause заменила значительно более удобная перекидная скоба.

Пожарные ↑

Их основное предназначение – организовать эвакуацию при пожаре. Любая строительная конструкция подчиняется определенный госстандартам. Не составляют исключения и пожарные лестницы на крышу. ГОСТ-ом регламентируются качество, характеристики и габариты изготавливаемой конструкции.

Отметим некоторые из обязательных стандартов:

• если высота приспособления превышает 6 м, ее оснащают ограждениями, которые обеспечат безопасность эксплуатации;
• ступени должны соответствовать нормам безопасности, через них беспрепятственно должны проходить осадки, всевозможные материалы, как жидкости, так и сыпучие;
• они должны воспринимать нагрузку порядка 180 кг;
• металлическая лестница должна иметь антикоррозийный защитный слой;
• при их изготовлении должны использоваться нетоксичные материалы, не имеющие вредных выделений при горении;
• максимальная горизонтальная нагрузка на ограждения составляет 54 кгс.

После сдачи в эксплуатацию обязательной процедурой является испытание пожарных лестниц и ограждений крыш. Ее повторяют с периодичностью пять лет, однако, внешний осмотр рекомендуется выполнять каждый год

При визуальной проверке, в частности, обращают внимание на появление:

• ржавчины, которая, как известно, может вызвать разрушение конструкции;
• трещин в балках и дефектов в проваренных швах и т. д.

Переносные лестницы для укладки кровли

Мобильные лестничные конструкции предназначены для выполнения разовых или редко совершаемых операций. Потому фиксируются временно с помощью незатейливых элементов, способных обеспечить устойчивость.

Требования к конструкции временного использования

Необходимость в периодическом перемещении и временном закреплении полотна не должна влиять на параметры безопасности и критерии удобства. Переносная лестница для устройства кровли должна быть:

• надежно зафиксирована в устойчивом положении на крыше;
• способна выдержать вес кровельщика до 150 кг;
• лишена малейшего люфта деталей;
• без затруднений перемещаема в пределах скатной плоскости;
• безвредна для элементов кровельной системы.

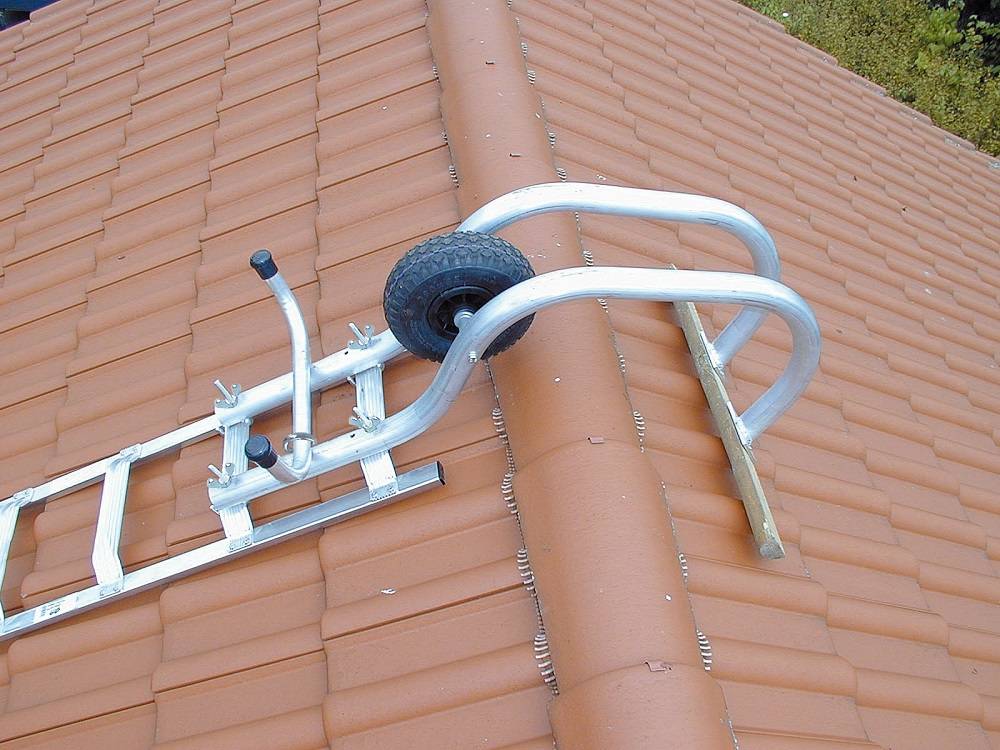

Перечисленным требованиям отвечает лестничная конструкция с монтажной скобой, перекидываемой через коньковое ребро крыши. Подобные изделия заводского производства оснащаются колесами, облегчающими передвижение по скату.

Для их установки нужно всего лишь закатить лестничное полотно на скат, а по достижении конькового гребня банально перевернуть его так, чтобы ее крюкообразная скоба охватила конек и зафиксировалась на нем.

Лестницы заводского производства изготавливают из круглой или профильной металлической трубы. Бывают они односекционными для крыш с поперечным размером скатов до двух метров и многосекционными, составленными из нескольких полотен для более масштабных площадей. В изготовлении применяются стальные сплавы и алюминий.

Владеющие навыками сварщика домашние мастера могут запросто сварить кровельную лестницу из стальной трубы, уголка или полосы, ориентируясь на размеры промышленной продукции и габариты скатной крыши, подготавливаемой к укладке покрытия или к ремонту.

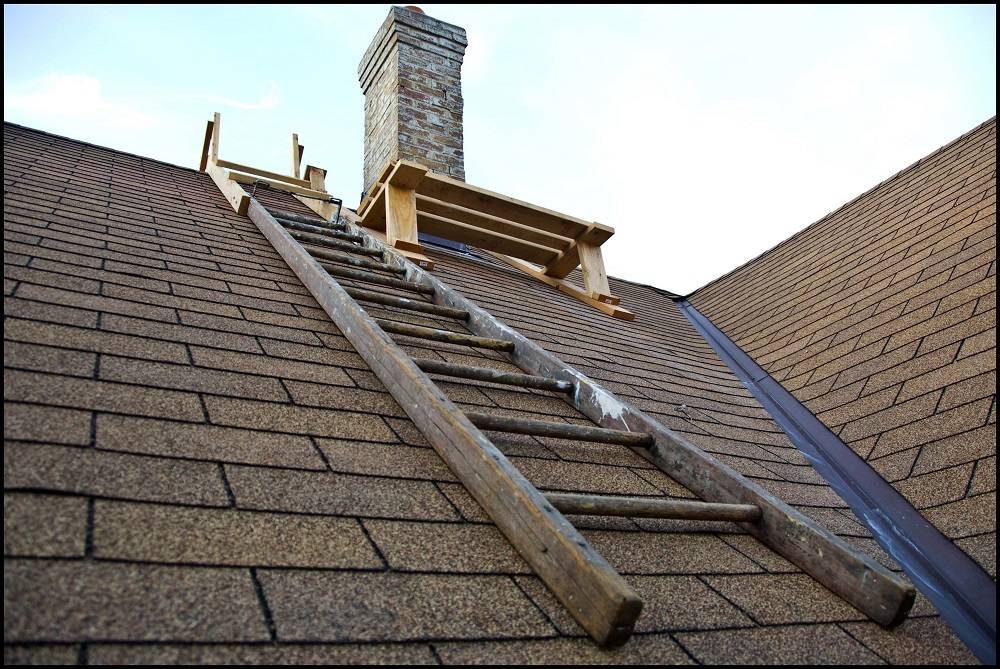

Варианты изготовления деревянной конструкции

Для того чтобы самодельная деревянная лестница не оцарапала и не повредила покрытие, под края несущих балок изготавливают подкладки из войлока. Вместо него можно сшить и прикрепить к нижней грани тетивы 4 небольшие подушки, набитые ветошью, ватой или соломой.

Сделать своими руками простую деревянную лестницу для кровли можно в нескольких вариантах исполнения:

• В виде трапа. В этом варианте основанием лестницы служит доска 30×300 мм или 50×300 мм. К ней через каждые 30 см гвоздовым боем или саморезами крепится брусок 40×60×420 мм так, чтобы края этих своеобразных ступенек выходили за пределы трапа на 50 мм с обеих сторон. Для противоположного ската сооружается аналогичный трап, который скрепляется с первым полосой листовой жести.
• В виде стремянки на косоурах. Основание выполняется из двух досок 100×150 или 50×150 мм, к которым сверху крепится брусок оцинкованными винтовыми гвоздями по 10 см. Крепежная скоба сооружается из прибитых к верхней части лестничного полотна 4 – 5 досок или опорной конструкции из 6ти отрезков толстой доски.
• В виде лестницы на тетивах. От предыдущей разновидности она отличается тем, что перекладины устанавливаются между балками, а не прибиваются сверху. Работа более тонкая и трудоемкая, но результат абсолютно безвреден для покрытий, т.к. точки крепления располагаются в балках сбоку. Вместо деревянного бруска удобней будет использовать винтовой тяж подходящего размера.

Длина самодельной деревянной лестницы подбирается так, чтобы длина соприкасающегося со скатом полотна была короче его примерно на 10 см. Перекладины устанавливают через 300 мм, рекомендованное расстояние между балками 400 – 450 мм. Перед изготовлением кровельной лестницы, конечно, лучше сделать ее проект и продумать, каким методом лучше устроить само полотно и скобу.

Аккуратно сделанную переносную лестницу со скобой вполне можно эксплуатировать, как стационарную, если прикрепить к обрешетке через покрытие 2 – 3 дополнительных монтажных крюка. Они понадобятся для фиксации полотна, чтобы его не снесло порывистыми ветрами.

Перед установкой следует точно промерить расстояние между перекладинами, которым предстоит опереться на крюки, чтобы «посадка» на все точки получилась плотной.

Монтажные крюки помогут превратить обычную лестницу в кровельный вариант. Для этого их крепят к обрешетке через 1,2 – 1,5 м, а затем просто «вешают» лестничное полотно. Отметим, что одной точки крепления для устойчивости недостаточно. Желательно, чтобы положение полотна фиксировали 3, минимум 2 крюка, но и в последнем случае кровельщику потребуется еще и страховка.

Самый простой и дешевый способ превратить обычную лестницу в кровельную стремянку – уложить на противоположный скат доску с прибитым в районе конька большим гвоздем. Полотно верхней перекладиной надо зацепить за гвоздь. Если скат не слишком крутой и есть уверенность, что подобная конструкция выдержит вес мастера, можно пользоваться.

Чем сращивать? Выбор крепежных элементов

Стропильные ноги формируют контур крыши и передают точечную нагрузку от крыши на мауэрлат, а мауэрлат в свою очередь равномерно распределяет ее на несущие стены.

Издавна для крепления стропил использовались такие элементы:

• Накладки.
• Бруски.
• Деревянные штыри.
• Клинья.
• Нагели.
• Металлические скобы.

А вот современный рынок предлагает более функциональные крепления, которые позволяют сращивать стропила в области конька намного проще и надежнее. Под любым углом получается нужная жесткость и прочность. Это:

• Гвоздевые и перфорированные пластины.
• Саморезы.
• Болты и шурупы.
• И многое другое.

Но выбор того или иного крепежного элемента зависит больше не от того, сколько он стоит и насколько окажется прочным, а от того, какова нагрузка на конкретный коньковый узел и что его него требуется.

Итак, вот как, например, сращивают стропила в коньке саморезами:

А вот так гвоздевыми и перфорированными пластинами:

Но для того, чтобы эти пластины применить, вам придется поработать с прессом:

А теперь — от простого к сложному.

Классификация кровельных лестниц

Лестницы для крыши могут быть разделены на несколько видов:

• Чердачные;
• Пристенные;
• Устанавливаемые напрямую на кровельный скат.

Для изготовления кровельных лестниц такой конструкции, как , применяются такие материалы, как стальные трубы, профиль из алюминия, древесина, а также различные сочетания данных материалов.

Первые граффити, которые нужно нарисовать, находятся на рекламном щите возле Пало-Альто в Силиконовой долине. Восхождение должно начинаться с лесов, показанных выше. Припаркуйте машину возле эшафота, установите на крышу машины, а затем поднимитесь на леса.

Используйте две лестницы, чтобы добраться до нижней крыши здания. Теперь вам нужно заинтересоваться окружающими вентиляционными шахтами. Активируйте перемычку, которую вы должны достигнуть маленького входа в вал, отмеченный на изображении. Это не сложно выполнить, но убедитесь, что перемычка была улучшена, чтобы он мог выполнять большие прыжки.

На изготавливаемые из оцинкованных труб лестницы на крышу обычно наносится черное, белое или коричневое порошковое покрытие, другие цвета также можно заказать индивидуально. Конструкция таких лестниц позволяет собирать их из отдельных модулей без использования сварочного аппарата.

Рассказывая о том, как сделать лестницу для крыши, следует отметить, что для крепления к крыше или стене различных типов лестниц предназначены определенные разновидности кронштейнов.

Возьмите перемычку на терминал. Начните с прыжка через вентиляционный вал, в течение которого вам в какой-то момент придется прыгать в верхнюю часть вала. После попадания в верхнюю часть крыши найдите красную клемму замкнутого контура и введите ее. После того, как вы доберетесь до терминала, переместите перемычку к близлежащему лифту, используйте пульт дистанционного управления и верните его на терминал. Теперь вы можете вернуться к игре Маркуса. Установите на лифте и вернитесь вверх.

Второе граффити, которое нужно нарисовать, находится на рекламном щите, расположенном недалеко от Ломбард-стрит. Вы должны начать на расстоянии более 100 ярдов от цели миссии и искать кран, показанный на картинке. Используйте удаленный взлом на нем, чтобы контролировать его.

При монтаже пристенных лестниц следует учитывать, что расстояние от верхней ступеньки до края карниза не должно превышать100 миллиметров, а расстояние между самой лестницей и стеной не должно быть менее200 мм. В точке переходы пристенной лестницы в кровельную в обязательном порядке производится монтаж поручней.

Маленькая клетка прикреплена к крану, и вы должны вернуть ее к началу. Войдите в клетку Маркуса и продолжайте манипулировать краном. На этот раз вы должны повернуть кран к изображению, показанному в зданиях, и доставить клетку Маркусом на крышу одного из них. После этого выйдите из клетки и начните двигаться к крыше рекламного щита.

Последняя часть пересечения уже намного проще. Найдите лифте, снимите его, введите и попросите вернуться. Расположитесь у основания башни, как показано на раме фотоэлемента. Войдите в шахту перемычки и доберите ее до места, где вы сможете войти в клемму замкнутого контура. Обновите квадроцикл, поместите его на лифты, показанные на изображении лифта, и принесите его на первый этаж. Войдите в лифт Маркуса и откиньтесь назад.

Кровельная лестница прикрепляется к каркасу такой конструкции, как , при помощи кронштейнов, проходящих сквозь покрытие кровли. Место соединения при этом герметизируется специальными резиновыми прокладками. Для достижения требуемой длины лестницы ее модули или секции соединяются между собой и последний модуль прикрепляется к брусу конька.

Четвертым граффити, который нужно нарисовать, является стена Оклендской башни возле Верхнего суда Окленда. Как только вы достигнете места, найдите ракеты, запустите дистанционно, зайдите на свою платформу и отведите Маркуса к нижней крышке рекламного щита, показанной на изображении.

Сделайте прыжок и дойдите до лесов. Осмотрите область за местом, где вы можете прыгать. Как только вы это сделаете, начните подниматься по эшафоту и используйте лестницу. Скоро вы достигнете новой крыши. Используйте квадроптер, чтобы сбить лифт над Маркусом.

От того, как сделать лестницу на крышу, будет зависеть не только гидроизоляция крыши, но и жизнь и здоровье людей, выполняющих на них различные работы, поэтому для установки кровельных лестниц рекомендуется приглашать специалистов, а при самостоятельном выполнении монтажа следует тщательно соблюдать все требования и нормы.

Виды кровельных лестниц

Лестницы для кровли делают из самых разных материалов. Наиболее популярными являются дерево, алюминий, сплавы различных металлов. Возможны также сочетания нескольких вариантов.

Вид лестницы зависит не только от используемых для его изготовления материалов, но и от условий их сборки и установки в конкретном месте. Принято выделять следующие типы лестниц:

• чердачные (мансардные) – для подъема на крышу из дома;
• пристенные (фасадные) используются для подъема на кровлю с балкона, земли;
• скатные (кровельные) устанавливаются на скатах;
• аварийные располагаются на фасадах зданий жилого типа при определенной высоте окон (более 3500 мм).

Мансардные (чердачные) лестницы находятся внутри помещения. С их помощью можно попасть на крышу непосредственно из жилых помещений. Материалом для лестниц данного типа служит металл или дерево. Для удобства пользования их нередко делают складными или разборными. Несколько моделей деревянных мансардных лестниц сконструированы с ведущими на чердак или кровлю люками.

Лестницы пристенного типа располагаются вдоль фасадной линии здания. В большинстве случаев они представляют собой конструкции, изготовленные на основе дерева или металлических трубок. Пользуясь ими, можно подниматься на крышу. Они же нередко служат и аварийным спуском.

Модели данного типа имеют некоторые особенности: самая верхняя ступенька должна располагаться на одном уровне с карнизным краем, предел допустимого уровня – 10 см.

Нижний конец лестницы должен находиться на расстоянии метра от поверхности земли, степень допустимого отклонения в одну или другую сторону составляет не более 10 см.

Непременным условием является также наличие опорных трубок, выполняющих функции своеобразных перил, и кронштейнов, с помощью которых лестница крепится к стене. Скатные (кровельные) лестницы устанавливаются прямо на поверхности крыши. С их помощью можно безопасно добираться до различных точек: вентиляционных решеток, труб, мансардных окон. Их монтаж производится от конька, а крепятся они с использованием кронштейнов.

Следует указать на некоторые особенности лестниц, предназначенных для кровель вальмового типа. Обычно они изготавливаются из стальных труб, алюминиевого профиля, намного реже – на основе древесины.

Самостоятельное изготовление лестниц для вальмовых кровель – задача довольно трудная. Ее модули в большинстве случаев собирают на земле, а крепление осуществляется на крыше.

Лестницы аварийного типа являются гарантией безопасности при возникновении непредвиденных чрезвычайных ситуаций – например, при возникновении очагов задымления или возгорания, когда выходы из здания оказываются перекрыты.

Высоким уровнем практичности отличаются модульные лестницы, которые позволяют без проблем собрать конструкцию нужной длины

При изготовлении аварийных лестниц особое внимание уделяется удобству, надежности и безопасности. Они должны быть спроектированы таким образом, чтобы ими пользовались как взрослые, так и дети

Устройства должны быть укомплектованы задними защитными ограждениями. Другим непременным требованием, предъявляемым к аварийной лестнице, является высокая несущая способность.
