Самостоятельное строительство роликовых ворот

Преимущества и недостатки подвесных ворот

К основным особенностям подобных конструкций можно отнести:

• достаточную устойчивость к ветровым нагрузкам;

• меньшее статическое воздействие на опоры даже при значительном весе: нагрузка в них распределяется более равномерно;

• возможность перекрытия больших проемов шириной до 3 м;

• длительный период эксплуатации;

• движение стандартных откатных ворот осуществляется по нижней рельсе, требующей периодической очистки от пыли, грязи и снеговых наледей; подвесные же конструкции полностью лишены этого недостатка;

• существенная экономия пространства: в отличие от распашных ворот, для их открытия-закрытия не требуется свободного места; небольшое пространство вдоль ограждения требуется лишь для их отката;

• створку ворот не обязательно открывать на всю ширину: для прохода достаточно чуть сдвинуть полотно.

Пожалуй, единственным недостатком таких устройств является ограничение пространства сверху, мешающее проезду крупногабаритного транспорта.

Видео: Подвесные ворота своими руками

Устройство и принцип действия откатных ворот. Виды откатных ворот

Необходимо подобрать подходящую для земельного участка конструкцию. В зависимости от доступного места, можно установить одностворчатую систему – моноширменную или более дорогую двустворчатую.

Самое простое устройство у откатной рельсовой конструкции. На поверхности почвы закрепляется рельс, по которому перемещается створка. Для этого внизу створки приваривают ролик, он опирается на рельс и скользит вдоль него.

У такого механизма есть достоинства:

• наименьшая сложность для самостоятельного изготовления;
• нижняя опора исключает провисание;
• створка ворот может иметь ширину равную проему.

Присущие данной конструкции недостатки:

• рельс нужно регулярно чистить, на его работу влияет снег, мусор, грязь;
• направляющая должна выступать над уровнем дорожного покрытия.

Подвесные

Устройство ворот подвесного типа предполагает, что створка движется по рельсу, который расположен по верху проема. Опора в нижней части отсутствует.

Плюсами такой системы являются:

• легкость в управлении;
• отказ от нижней опоры дает независимость от погодных условий;
• долгий срок службы.

Подвесная конструкция имеет и минусы:

• чтобы обеспечить въезд габаритной техники, балку нужно размещать высоко;
• большие размеры створки делают ее более дорогой.

Подвешиваемую систему для частного домовладения ставить не выгодно, поэтому она используется в основном на промышленных объектах.

Консольные

Консольные ворота имеют створку, которая не касается земли. Направляющая балка – рельс, швеллер, располагается на самом полотне.

Чтобы конструкция было хорошо сбалансирована, створки делают на 50% шире проема. Если устройство включает 2 синхронные створки, то для автоматического управления понадобится 2 электропривода.

1. Работоспособность не зависит от погодных условий, т. к. остается расстояние до дорожного покрытия.
2. При правильном подборе комплектующих и качественном монтаже устройство легко перемещается вручную и не требует мощной автоматики.
3. Рабочий механизм закрыт от грязи и осадков, что продлевает срок его службы. Тележки с роликами размещены внутри балки.

Недостатки, присущие конструкции:

1. Чтобы спроектировать, подготовить и собрать хорошо действующую консоль, необходима некоторая подготовка в строительстве.
2. Чаще всего нужно делать усиленный фундамент.
3. Длина створки требует соответствующих параметров участка.

Какие лучше

Какая конструкция лучше — сказать трудно. Если говорить о надежности, то самый лучший выбор — подвесная конструкция. Все легко и надежно, практически неубиваемая система. Ворота такого типа эксплуатируются на предприятиях десятки лет

Их недостаток — балка ограничивает высоту въезжающего транспорта, что иногда важно. Но сегодня есть модели с составными балками, позволяющие при открытых воротах снять перемычку над въездом, а потом вернуть ее на место

Самая дешевая и простая в исполнении — система на рельсе. Эти откатные ворота своими руками собрать проще всего. Но возникающие при эксплуатации проблемы делают ее непопулярной.

Из всех приведенных конструкций самая дорогая и сложная в исполнении — консольная, тем не менее именно она ставится чаще всего: правильно сделанная она не доставляет неудобств при эксплуатации. При выборе нужно иметь в виду, что при ее устройстве справа или слева от ворот требуется расстояние, в полтора раза больше, чем ширина полотна: кроме самой створки есть еще техническая часть, которая выступает сбоку примерно на половину длины.

Подробно типы откатных ворот, особенности конструкции и построения рассмотрены в видео.

Автоматическая система в откатных воротах

Автоматическое открытие откатных ворот осуществляется механизмом, оснащенным электроприводом. Открытие происходит при помощи кнопки пульта управления на дистанции. Для сборки такого механизма подойдут любые материалы из гаража, а крепление займет не больше суток.

Подача сигнала осуществляется роликовой или цепной системой с помощью асинхронного двигателя.

На предварительном этапе работ нужно выбрать соответствующий двигатель для механизма.

Если в наличии имеется трехфазный счетчик с обмоткой звездного типа, рекомендуется остановиться именно на этом устройстве.

С таким устройством можно избежать проблем с движением системы и повысить эффективность ворот.

Если трехфазного счетчика нет в наличии, можно воспользоваться однофазным с конденсаторным типом

Важно знать, что такое устройство отличается низкой работоспособностью, особенно при запуске системы

Если не нашлось ни первого, ни второго варианта, можно использовать менее затратные материалы. Нельзя забывать о надежном соединении кинематики. Редукторный вал соединяется с двигателем с помощью муфты жесткого типа.

Редуктор может быть заменен ременной передачей. Такой способ сборочных работ имеет сложности соединения в штативных элементах и дополнительное задействование автомобильного натяжительного механизма.

Механизму с валом независимого хода уделяют особое значение при использовании ременного механизма

Предельное внимание нужно проявить к центрированию вала, потому что именно на нем имеются две трансмиссии

Самостоятельное изготовление электропривода

Самый элементарный способ установки автоматизации процесса движения откатных ворот – это цепная или, как ее еще называют, реечная передача.

На редукторном валу укрепляется велосипедная цепь, а поверх ее устанавливают еще одну, специальную с диаметром в звеньях, аналогичным тому, что присутствует в звездочке.

Цепочка устанавливается в горизонтальной плоскости. Вращение звездочки в одну или в другую сторону приводит в движение весь механизм откатных ворот.

Укрепление двигателя и редуктора производится болтами, имеющими специальные гайки. Опора для них должна быть жесткой. Под основой проделывают вытянутые отверстия для надежной фиксации моторного механизма.

Следующие действие в установке – крепление цепи к воротам. Цепь устанавливают в нижнюю часть балки, а в качестве дополнительной защиты используют кожух из резинового материала.

Для того, чтобы окончательно укрепить цепь, применяют сварку.

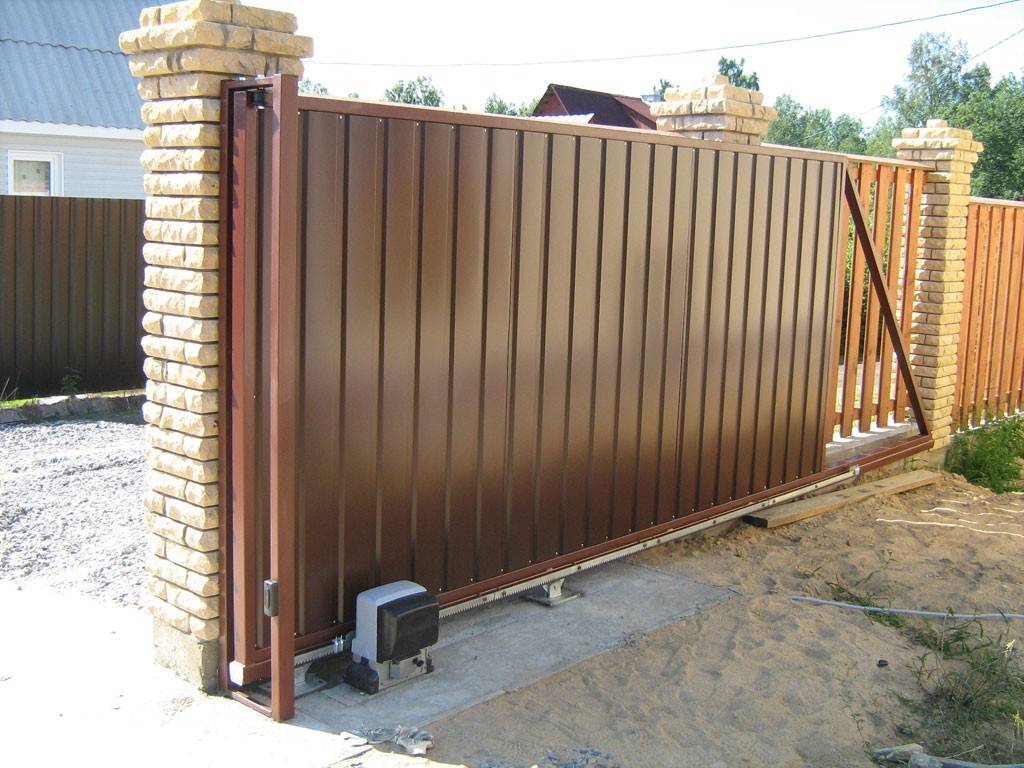

Установка автоматики на ворота

Чтобы собрать все это вместе, нужно произвести несколько этапов:

1. Перед установкой нужно подобрать место для монтажа и приступить к установке рейки таким образом, чтобы она находилась на поверхности шестерни.
2. В нужной точке привод фиксируют сварочным аппаратом.
3. Далее нужно установить зубчатую рейку. Ее приваривают к трубе и протягивают за поверхность полотна.
4. Все элементы проверяют и сваривают повторно.
5. Следующий этап – установка выключателей с концевым типом. Они бывают механические или магнитные.

Рекомендуется использовать магнитную систему из-за высокой производительности.

Подключение системы нужно производить, исходя из инструкций, данных производителем. Настройки дополнительных функций проводят пультом.
Далее устанавливают световые элементы, улавливающие фото-сигналы.

Для установки нужно проделать отверстие в трубе и провести через нее основные источники питания.

Крепление сигнального типа лампы, передающей данные о приближающихся объектах. Этот элемент можно исключить из установки, но для безопасности конструкции лучше применять его.

Как сделать простые откатные ворота своими руками смотрите в видео ниже:

Откатные ворота своими руками: фотоотчет с пояснениями

Эти ворота сделаны на основе готового комплекта, раму делали сами, также самостоятельно монтировали

Ворота ставились в Москве, соответственно цены — столичные. Ставили их в 2010 году, с тех пор комплекты сильно подешевели. Например, «свежая»  цена привода для полотна весом не более 400 кг (есть до 1,2 т) — около 100$, но это — бюджетный вариант. Во времена строительства приобретены комплектующие фирмы Rolling Center (лучшие тогда на рынке) с ведущей балкой длиной 6 метров. Были также заказаны отдельно верхний ловитель и кронштейн. Все с доставкой обошлось около 600$.

Также были куплены следующие материалы:

• профильная труба 80*60 мм — 6 м, 60*40 мм — 18 м, 40*20 мм — 36 м;
• швеллер — 180 мм — 3 метра, 200 мм — 2,4 метра;
• арматура 12 мм — 6 м;
• электроды — 2 кг;
• краска —  3 банки, кисти, заклепки;
• цемент М-400 — 5 мешков;
• профнастил покупался при изготовления забора.

Схема откатных ворот с размерами

Первым делом сварили каркас для ворот с противовесом. Раму (черным цветом) делали из профильной трубы 60*40 мм, перемычки и внутренний каркас (сиреневый) из трубы 40*20 мм. Внизу приварена направляющая балка разрезом вниз.

Как варилалсь рама

Внутренний каркас варили с отступом от края — по 20 мм с каждой стороны. Так удобнее потом крепить профлист, при желании можно и изнутри обшить.

Как приваривать профильную трубу 40*20 мм

Сначала залили фундамент. В него установили арматуру, сверху швеллер спинкой вверх. Вплотную к швеллеру две стойки из профилированной трубы 80*60 мм. Одна стойка примыкает к столбу, вторая выставлена вертикально на расстоянии 120 см. На них потом навешиваются ролики, которые придерживают полотно сверху. С другой стороны, вдоль ответного столба установили швеллер 180 мм.

Швеллер на 180 мм прикрепили к ответному столбуПримерка на месте

На ответной части к швеллеру вверху и внизу закреплены уловители, которые не дадут воротам болтаться при ветре.

Установленные на приемном столбе упорыВерхний и нижний уловители

Следующий шаг — установка пластин с роликами. Они крепятся к закладным. В данном случае это швеллер, потому пространство получилось большое. Когда делали фундамент, его сделали слишком высоким, потому пластины приваривались непосредственно к закладной. Это непрактично: если поломается ролик, поменять его будет проблематично. Обычно приваривают площадку, к которой потом на болтах крепят площадку с роликами.

Приварены роликовые площадки и на них «наехали» роликами

Готовый каркас ворот просто накатывают на закрепленные ролики.

Фото створки на роликах с разных ракурсов

После установки на опорную балку с обоих концов надевают заглушки. С дальней стороны устанавливается еще упорное колесо, которое в закрытом положении заезжает в нижний уловитель, приподнимая ворота и снимая нагрузку с роликов.

Установка заглушки и упорного ролика (балка на фото перевернута)

Теперь, чтобы ворота не «гуляли» в верхней части (они сейчас ничем не закреплены), к стойкам (80*60 мм) крепят комплекты верхних роликов — по одному на стойку. Их практически надевают на раму. Теперь имеющиеся внутри ролики будут придерживать ее вверху.

Верхние ролики крепят на стойки, захватывая верхнюю кромку воротТак выглядят установленные верхние ролики

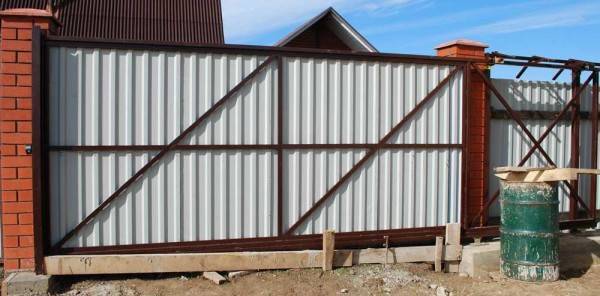

Все, откатные ворота своими руками собраны и готовы к эксплуатации.

Как выглядят откатные ворота со двора

Если остались вопросы, посмотрите видео. В нем собирают готовый комплект, весь процесс станет понятнее.

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер  (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение  — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения. Они обычно располагаются в два ряда по 4 штуки в каждом

Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество  ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Плюсы и минусы

Откатные ворота консольного типа с верхним подвесом обладают рядом преимуществ и недостатков.

К основным плюсам таких конструкций относят:

• Долговечность и надежность – современные качественные подвесные каретки обеспечивают надежное открывание ворот в течение долгих лет;
• Экономия места – в отличие от распашных аналогов такие конструкции можно устанавливать на въездах, имеющих с двух сторон ограниченное пространство (небольшое расстояние от соседского забора, гаража или другого строения расположенного во дворе);
• Устойчивость к порывам ветра – открывающиеся в сторону и имеющие очень жесткий и прочный каркас такие ворота обладают устойчивостью к сильным порывам ветра;
• Отсутствие необходимости расчистки снега перед воротами – открывающаяся вбок, конструкция не требует частой и достаточно трудоемкой очистки снега со стороны улицы и двора.

Откатной тип ворот занимает меньше места чем распашные аналоги

К минусам таких конструкций относят:

• Ограничение конструкции по высоте – устанавливаемая на опорах балка будет ограничивать въезд во двор крупногабаритной техники и автомобилей имеющий большую высоту;
• Необходимость свободного пространства вдоль линии открытия ворот — для беспрепятственного открывания конструкции необходимо чтобы вдоль забора было достаточно свободного пространства;
• Регулярная очистка верхней направляющей от снега и льда в зимнее время – при сильных метелях, снегопадах и морозах внутренняя поверхность балки хоть незначительно но все же забивается снежной шугой, наледью, что при отсутствии периодической очистки усложняет открытие ворот.

Ограничение по высоте — основной недостаток ворот

Также еще одним недостатком такой конструкции является высокая стоимость ее установки – специалисты и организации, занимающиеся монтажом, имеют достаточно высокие расценки.

Типы конструкции

Исходя из особенностей монтажа и эксплуатации откатных ворот, их конструкцию подразделяют на три основных вида:

1. Подвесные. В данном случае полотно при помощи штанг и роликов крепится к верхней балке или трубе, расположенной над проемом. Подвесные ворота очень простые и надежные, но чрезмерно громоздкие. Створки с верхним креплением широко используются в промышленных целях;
2. Откатные по нижнему рельсу. Наиболее компактный вариант, при котором плотно, аналогично вагону поезда, движется по нижней направляющей. Это упрощает конструкцию, но также делает ее менее устойчивой. Система с нижним роликом не подходит для использования в холодном климате, так как будет необходимо постоянно чистить рельс от снега;
3. Консольный тип представляет собой передвигаемую вдоль проема консоль, на которую крепится (сверху, снизу или посередине) полотно. Сам механизм опирается на два столба, установленные на одной стороне забора, что исключает необходимость в оборудовании направляющих, а также снимает ограничение по высоте машины, как с верхней трубой. Несмотря на самую высокую сложность конструкции, именно такой тип наиболее подходит для установки в суровом климате.

Особенности фундамента

Перед тем как сделать раздвижные ворота, нужно залить фундамент, который будет удерживать опорные столбы. Другие варианты в этом случае не используются, так как только столбчатые конструкции способны удержать тяжелую раздвижную створку. При изготовлении столбчатых оснований используйте уровень. Для движения створки вам нужно будет залить П-образную конструкцию. Для этого:

• выкопайте траншею с глубиной 60 сантиметров;
• засыпьте дно песком (слой 15 сантиметров) и утрамбуйте;
• обрежьте арматуру до длины в 1 метр и приварите ее к полкам швеллера;
• уложите сварную конструкцию в траншею прутами вниз и выровняйте по уровню;
• залейте каркас цементом.

До полного высыхания фундамент нужно оставить на одну неделю. При его возведении учтите, что верх швеллера должен быть не выше уровня земли, чтобы не создавать помех для автомобиля. Если вы неправильно изготовите основание, самодельные раздвижные ворота не будут нормально функционировать.

Направляющая балка

Устройство называется еще швеллером. Изготавливается из стального профиля в условиях завода. Это сложная геометрическая форма, которую воссоздать в кустарных условиях невозможно. Это балка, длина которой не менее 5-7 метров, металл толщиной не менее 3,5 мм до 5 мм. Это одна из основных деталей, которая обеспечивает правильную работу всей конструкции.

Для изготовления данной конструкции требуется железная труба и следующие инструменты – болгарка, рулетка, аппарат для сварки, сверла и дрель.

Длина балки в 1,5 раза длиннее, чем ширина ворот. Балка обязана выдерживать вес всей громоздкой конструкции, поэтому она должна быть очень прочной и жесткой. Если балка будет прогибаться, то ворота заклинит, и они не откроются. Основой может служить квадратный профиль или квадратную трубу. Делается продольный разрез или паз шириной около 1 см.

Труба очищается от ржавчины, окалины, поверхность отшлифовывается. При наличии сварочного шва, его нужно сделать боковым. Если он останется внизу, то для роликов это будет препятствием, их будет клинить, ворота будут плохо открываться, легкого хода не получится.

Изготовление ворот из пиломатериала

Для формирования каркаса потребуются доски толщиною 40 или 50 мм и шириною 150 мм. Лучше, если они будут сосновые. Их так же, как и в случае с профильной трубой, подрезают под ширину и высоту воротного проема.

Также на ровной плоскости, или на выставленных в одной горизонтальной плоскости кирпичах или блоках их собирают в каркас. Единственное отличие – соединение и крепление. Для этого концы стыкуемых элементов придется подготовить. То есть создать соединение – в пол доски. На фото ниже этот способ показан

Здесь очень важно точно выдержать размеры запилов. Для увеличения прочности крепления можно использовать металлические уголки, которые устанавливаются по углам каркасной конструкции

Соединение в пол доски

После чего все элементы собираются в прямоугольную конструкцию и соединяются между собой саморезами. Вместо последних можно использовать болты, под которые придется высверлить отверстия.

Далее для придания жесткости собранных створок устанавливаются промежуточные элементы. Вариантов в плане конфигурации расположения этих элементов здесь также немало. Добавим, что в их качестве можно использовать доски толщиною 25-30 мм. Если обшивка деревянных ворот – доски, то промежуточный элемент может быть один, установленный по диагонали полотна. Жесткость создастся за счет самой обшивки.

Что касается последней, то чаще всего доски устанавливаются по вертикали. Их верхние торцы можно сделать прямыми, скругленными или придать любую другую формы для повышения декоративности деревянных ворот. Крепление – саморезы или болты.

Видео описание

В видео показано, как сделать ворота из дерева своими руками:

Монтаж деревянных ворот

Здесь та же технология, что и с воротами из профилированной трубы. Только вместо труб для опор используются брусы или бревна, подземная часть которых хорошо гидроизолируется. Для этого можно использовать битумную мастику, нанесенную в несколько слоев, рубероид, сложенный в два или три слоя, или использовать комбинированный вариант из этих двух материалов.

О том, как правильно установить столбы для ворот своими руками, уже было рассказано выше. Напомним: столбы выставляются по вертикали и бетонируются в подготовленных углублениях. То есть, все то же самое.

А вот что касается крепления створок к стойкам, то здесь применяются специальные петли для деревянных ворот. Они представлены в большом ассортименте в строительных магазинах, многие умельцы изготавливают их своими руками. Так что последние можно приобрести на строительном рынке, они дешевле, а по прочности не уступят заводским.

Петли для деревянных ворот

Петли крепятся сначала к воротным полотнам, затем последние устанавливают к опорам, выравнивают и через петли крепят к ним саморезами. После чего деревянное изделие полностью покрывается антисептическим составом, которое предотвратит быстрое гниение древесины, увеличив срок эксплуатации воротных конструкций. Как только нанесенный материал просохнет, ворота можно красить или лакировать.

На этом можно считать, что тема – как сделать ворота на даче своими руками – закрыта.

Видео описание

В видео показано несколько вариантов красивых деревянных домов:

Дополнительные операции

На этом сам процесс изготовления ворот не заканчивается. Есть еще несколько элементов, которые необходимо установить. Это замок, щеколда и ручка для открывания. С металлическими воротами придется опять использовать электросварку. А вот на деревянные эти элементы можно «посадить» на саморезы или болты.

Видео описание

В видео показаны задвижки, замки и стопоры, установленные на распашных воротах:

Итак, мы с вами разобрались в теме – как сделать ворота самостоятельно. Нельзя сказать, что этот процесс прост. В нем очень много нюансов, от которых зависит качество конечного результата. Поэтому стоит задуматься над тем, а смогу ли я сделать дачные ворота такими, о которых мечтаю. Может быть, перевалить груз ответственности на плечи мастеров.
