Автоматизация въездных и гаражных ворот: как сделать автоматическое открытие ворот

Comunello Аbacus

Дополнительные функции для комфортного управления распашными воротами:

• для моделей 230 В предусмотрена возможность дистанционного программирования пультов управления, а для моделей 24 В возможна настройка усилия привода при замедлении;
• есть возможность настройки плавного старта, остановки, задержки начала движения створок относительно друг друга;
• можно задавать время паузы перед автоматическим открытием и автоматически программировать привод;
• несколько режимов работы (всегда закрыто, пошагово, автоматически и т.д.);
• функции «фототест», «многоквартирный дом», режим «калитка»;
• по желанию клиента настраивается максимальное усилие в начале и/или конце движения створок;
• возможно подключение дополнительных аксессуаров.

Цены на автоматику Abacus

Автоматика Abacus

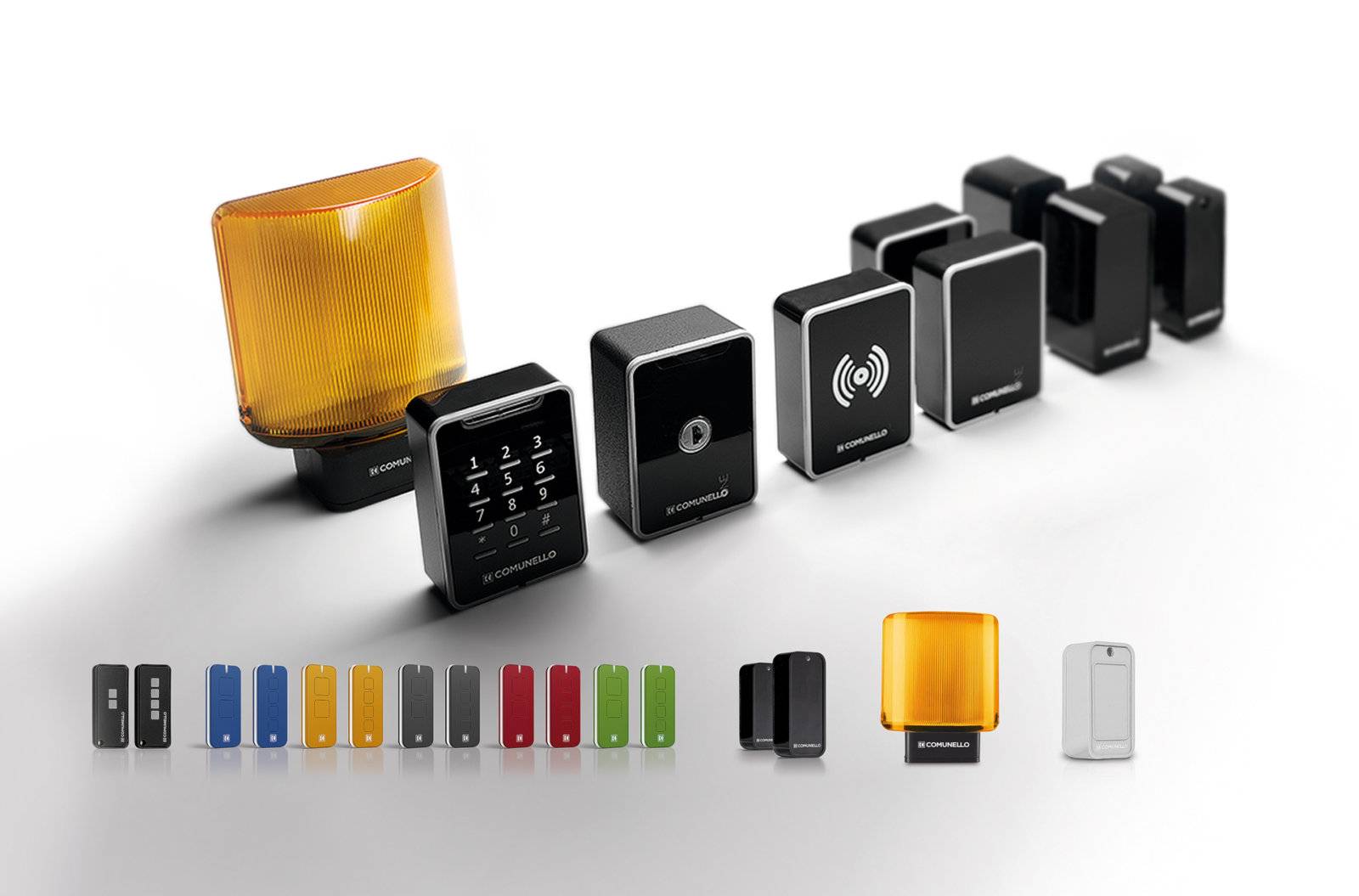

Дополнительные аксессуары:

• сигнальная лампа, которую можно настроить на непрерывное свечение или выбрать моргающий режим;
• двух- и четырехканальные пульты управления;
• фотоэлементы;
• проводные и радиокодовые клавиатуры;
• замковая панель;
• считыватель транспондерных карт для управления доступом на территорию;
• алюминиевая колонна для аксессуаров;
• универсальный приемник.

Виды

Секционные вертикальные ворота пользуются большим спросом. Полотно в них составляется из нескольких блоков, которые соединяются между собой петлями на шарнирах. Каждая панель бывает шириной не более 50 см. Во время открытия секции, образуя дугу, смещаются.

Бывает два вида секционных ворот:

1. для гаражей;
2. промышленного предназначения.

Преимущество такой конструкции:

• безотказность в работе;
• простота;
• удобство в эксплуатации;
• резистентность к механическим повреждениям.

На рынке представлен большой выбор секционных ворот разных форматов. Проще купить готовый комплект, так как сделать подобное изделия своими руками – задача сложная.

Схема функционирования секционных ворот довольно проста: секции соединяются друг с другом петлями, которые передвигаются вверх по особым шинам. Между двумя прослойками закладывается утеплитель из ПВХ или минеральной ваты, внешняя поверхность обшивается профлистом. Толщина панелей – порядка 4 см, чего вполне достаточно, чтобы гараж в холодное время года был теплым.

Преимущества:

• экономия площади;
• эстетическая привлекательность;
• надежность;
• экономическая целесообразность.

Секционные ворота дифференцируются также по типу подъема:

• обычный – это самый распространенный вид ворот;
• низкий – монтируется такой вид ворот с небольшим размером притолоки;
• высокий – дает возможность экономить пространство в районе притолоки;
• наклонный – горизонтальные направляющие имеют такой же угол наклона, что и потолок.

Вертикальный подъем – это когда ворота вертикально двигаются вдоль стены. Пружинные растяжения – секционные ворота в этом случае спроектированы под притолоку 10 см и являются самыми маленькими. В подъемном механизме присутствует специальная пружина (торсионная или простая), которая дает возможность найти оптимальный режим, необходимый для закрытия и открытия.

Управление механизмом возможно на расстоянии с помощью пульта. Сэндвич-панели соединяются между собой специальными замками, что позволяет конструкции быть монолитной.

Большую популярность получили откидные ворота. Этот вид ворот позволяет избежать «невидимой зоны» при выезде из гаража, нередко этот фактор является причиной аварий.

Когда нет распашных створок, обзор гораздо больше. Достоинства откидных ворот:

1. стоят недорого;
2. просты в эксплуатации.

Ворота собираются из двух рам, которые закрывают дверной проем. Присутствует главная опора, на которую прикрепляются направляющие. При работе главная часть движется на подшипниках вверх до тех пор, пока не окажется в районе горизонтальных балок. При этом активно бывают задействованы компенсационные пружины или противовесы.

Жалюзийные конструкции встречаются в самых разнообразных вариантах. Принцип устройства несложен: гибкая сматывающаяся завеса во время работы накручивается на специальный вал, он находится в области перемычки.

Конец гибкого полотна фиксируется на валу. Во время открывания непрерывно увеличивается рулон из слоев завесы, которые плотно ложатся один на другой.

Достоинства:

• стоят недорого;
• имеют небольшой вес;
• потребляют минимальное количество энергии.

Из недостатков можно отметить, что витки полотна, находясь в рулоне, трутся друг о друга, микрочастицы оказывают нежелательное механическое воздействие на слой покрытия.

Подобный узел обладает достоинством: когда длина в рычагах консолей самая большая, приводное напряжение позволительно слегка ослабить.

В период открывания действенное плечо становится короче, полотно заходит в центральную часть ворот. Этим фактором объясняется, почему энергозатраты минимальны. Заметно снижаются нагрузки на сам электропривод, что способствует его надежному функционированию и долговечности. Еще одно положительное качество заключается в том, что скорость движения таких ворот высока.

Нередко вместо металлического каркаса делают раму из брусьев, обработанных специальной антисептической грунтовкой. Устройство деревянного каркаса будет стоить дешевле, по устойчивости и надежности он будет мало отличаться от металлического.

В вертикальные ворота часто врезается дверь, технически сделать это просто. Складывающиеся ворота, к сожалению, оборудовать дверью не представляется возможным.

Как сделать подъемные ворота своими руками

Сделать автоматические гаражные ворота своими руками возможно. Для этого необходимо провести необходимые замеры и расчеты, а также запастись необходимым инструментом.

Алгоритм работы очень прост:

• проводим замеры и расчеты;
• делаем монтаж дверной коробки и направляющих;
• собираем дверное полотно;
• изготовляем движущийся механизм;
• устанавливаем ворота;
• делаем монтаж системы противовесов.

Отметим, что для создания привода гаражных ворот своими руками, потребуется актуатор. Как правило, используется актуатор в форме резьбовой шпильки с винтовой муфтой на ней. Шпилька вращается и муфта, прокручиваясь по резьбе, перемещается по шпильке.

Подготовительный этап

Для создания гаражной автоматики необходимо установить подъемный механизм, используя при этом швеллеры, стальные уголки, противовесы, кронштейны, пружины возвратного типа и стальной трос.

Также вам будет необходима уплотнительная лента для обработки ею створки ворот по всему периметру.

Монтаж дверной коробки и направляющих

Перед тем, как преступить к монтажу дверной коробки и направляющих подъемных гаражных ворот, нужно убедиться, что дверной проем абсолютно ровный. В противном случае, конструкция не будет работать корректно.

Далее необходимо собрать дверную коробку, имеющую форму буквы П и состоящую из деревянных брусьев и металлических уголков. Нижнюю ее часть рекомендовано заглубить в грунт на глубину от 2 сантиметров и более.

Для дальнейшего устройства автоматических ворот гаража необходимо на потолке с помощью металлических штырей закрепить кронштейн. После чего с помощью болтов установить на кронштейне шарниры.

Сборка дверного полотна

На этом этапе необходимо сварить металлическую раму гаражных автоматических ворот по точным размерам дверной рамы. Именно сейчас стоит определиться с местом для установки ручки, замков иных приспособлений, защищающих гараж от взлома.

Монтаж механизма открывания

Механизм открывания автоматических гаражных ворот вполне прост и состоит из следующих компонентов:

• дверного полотна;
• двух стоек, расположенных справа и слева от полотна с противовесами;
• устройства регулировки и фиксации стоек.

На дверную панель следует установить четыре кронштейна с направляющими роликами─подшипниками. Трос для противовесов крепиться к нижним кронштейнам с помощью дополнительный деталей.

Сборка всей конструкции

Для сборки ворот необходимо:

1. Установить стойки в дверной коробке, убедиться, что они находятся строго перпендикулярно друг другу.
2. Зафиксировать на потолке и просверлить места для 12 кронштейнов, предварительно отодвинув стойки.
3. Установить в отверстия под кронштейны дюбеля.
4. Вернуть стойки на место, укрепить кронштейны саморезами, не закручивая до упора.
5. Выставить стойку перпендикулярно проему и лишь потом закрутить саморезы до конца.
6. Приварить упоры к стойкам, которые будут регулировать расстояние между ними.

Точно такой механизм предусмотрен для сборки второй стойки. Чтобы надежно зафиксировать положение стоек и сохранять его таким долгое время, между стойками можно установить металлический прут с резьбой на краях. На край прута накручиваются 4 гайки, расположенные с обеих сторон упоров.

Установка ворот с противовесами

Соединить движущее полотно с автоматическим механизмом можно следующим образом:

• просверлить в створке отверстия для кронштейнов;
• разместить полотно между створками;
• поместить ролики в пазы стоек и зафиксировать их винтами;
• собрать систему противовесов;
• установить фурнитуру и замки;
• окрасить металлические поверхности во избежание коррозии.

Резюмируя актуальную ситуацию на рынке автоматических гаражных ворот, следует отметить, что их существует великое множество. Все чаще автолюбители устанавливают автоматику на своих воротах для удобства и комфорта управления.

При выборе типа ворот следует руководствоваться техническими возможностями и потребностями, поскольку у каждого типа автоматических гаражных ворот есть своим недостатки и преимущества. Также делаем заключение, что сборку автоматических гаражных ворот можно сделать своими руками.

Аварийное открытие распашных, откатных ворот

Конструкции могут отличаться по принципу работы, но функционирование разблокиратора обычно сохраняется неизменным. Любой привод возможно разблокировать специальным ключом. Затем откатную, распашную систему можно открывать/закрывать вручную до момента возобновления подачи электричества.

Сложнее обстоит ситуация, когда ворота секционные. Мастера дают совет еще на стадии их проектирования и установки продумать второй вход. Еще одна альтернатива – врезание ригельного замка с разблокировщиком. Это позволит получить доступ к ручному открыванию и закрыванию без света. Если указанное решение не продумывалось, потребуется нарушать целостность полотна. Его вид не пострадает слишком сильно. После завершения работ на месте отверстия формируется латка, проводится реставрация.

Способы аварийного открытия, если автоматические ворота не открываются с пульта, что делать

Аварийная разблокировка распашных полотен продумывается производителями – система изначально имеет такую возможность. Открытие реализуется с помощью ключа, вставляемого в предназначенное для него отверстие в приводе. Встречаются системы, которые с внутренней стороны открываются только шнуром, тросом, но они уже почти не изготавливаются, считаются устаревшей технологией.

По причине высокого риска подделки ключа по просьбе заказчика может монтироваться специальная система для разблокировки. Она представлена клавиатурой с кнопками, требующей введения определенной цифровой последовательности, открывающей распашные створки.

Когда откатные ворота не закрываются или не открываются, разблокировка для сдвижной конструкции организуется по такому же принципу, как и для распашной. Единственное исключение – цилиндр с отверстием для ключа монтируется и на подвижной створке, и на боковой неподвижной рейке.

Что делать, когда нет разблокиратора

В жизни часто случаются ситуации, когда при форс-мажорных обстоятельствах под рукой не оказывается ключа от разблокиратора. Ключ теряется или его забывают, а в гараж нужно срочно. Быстрее всего проблему решить при наличии распашных ворот. Чтобы открыть, лапы электропривода снимаются со створок, опор после откручивания крепежных болтов. Затем ворота легко откроются.

Больше времени придется потратить, чтобы открыть откатные створки. Нужно демонтировать рейку с зубчиками или привод

Сначала важно внимательно осмотреть механизм, лучше все-таки обратиться за помощью к мастеру. Специалист подскажет, какой из вариантов проще в исполнении и позволит нанести конструкции минимальный вред

Идеально – когда имеется запасной вход. Лучше уже при проектировании ворот подумать об этом нюансе, или хотя бы дополнить конструкцию ригельным замком. Когда входа нет и замок отсутствует, попасть в гараж можно только при повреждении полотна. Делать это следует там, где реечный привод крепится кронштейном

Важно постараться сделать, чтоб кронштейн отвалился от створки – для этого и проделывается отверстие. Это единственный способ открыть конструкцию вручную

Откатная система без разблокиратора

Когда привод навального типа, то с нижнего полотна откручивается ручка – это дает возможность подобраться к шнурам разблокиратора.

Обычно после случившегося владельцы ставят на свои ворота ригельный замок. Ведь это в разы дешевле, чем ремонтировать поврежденный механизм и створки. Стоит отметить, что одной из зарекомендовавших фирм по производству ворот с автоматикой, предусматривающих аварийное открытие, является DoorHan (ДорХан).

Внутренняя разблокировка

Для внутренней разблокировки ролетной, секционной системы изнутри помещения или участка обычно есть специальный шнур. Он осуществляет открытие дверей вручную. Как правило, шнур свисает на 50-70 см с потолка, что дает возможность достать его, плавно потянуть. Это действие способствует активации размыкающих крюков, прикрепленных на каретках цепи. Полотно отцепляется от кареток на рейке, поэтому начинает свободно передвигаться. Чтобы потом привести полотно в положение закрытия, каретки требуется вернуть в исходное положение – тогда они снова скрепятся с крючками.

Помимо внутренней разблокировки есть и другие способы – но они внешние. Как правило, их реализуют в случае, когда отсутствует любой дополнительный вход на территорию или в гаражное помещение. Стоит отметить, что для внешней разблокировки потребуется монтаж цепного редуктора, воротка, ручки с замком.

Рукоятка, ключ безопасности

Этот механизм легко заменит использование разблокировочного троса. Им укомплектована любая система электрических приводов. Главная панель крепится к стене рядом с проемом, поэтому в будущем при необходимости разблокировать конструкцию сделать это можно безопасно и легко.

Устройство работает по такому принципу:

1. В воротах проделывается отверстие под цилиндр с ключом.
2. При повороте ключа включается рукоятка – благодаря этому главные шестерни привода отсоединяются от шестерни редуктора.
3. Рабочее полотно начинает свободно вращаться на валу, его легко можно поднимать вручную.

Цепной привод

Цепной привод помогает аварийно разблокировать ролетную или секционную конструкцию. Вручную их открывание в условиях, когда нет света, не получится по причине внушительной высоты.

Привод монтируется к стене рядом с проемом, соединяется с петлей рабочего полотна внизу. Описанная система оснащается длинной цепью – не меньше 8 метров. Это помогает аварийно открывать даже конструкции вышиной до 5 м.

Какие выбрать?

Выбор и установка гаражных ворот обусловлены, в первую очередь, конструкцией гаража, его высотой и свободным местом перед ним.

Поворотные и секционные створки Hormann и Doorhan можно устанавливать только в высоких помещениях, а для распашных и откатных моделей нужно больше места перед гаражом, иначе возникнут проблемы не только с открыванием ворот, но и заездом в гараж.

Если вы живете в теплом климате, или ваш гараж хорошо отапливается, то отличным вариантом станут австрийские поворотные конструкции или системы Promatic-3. Инструкция к воротам говорит, что в суровом климате использовать их нельзя, так как может потребоваться дорогостоящий ремонт изделий.

Подготовка к постройке: чертежи и схемы

Монтаж автоматических ворот следует начинать с составления чертежа. При помощи карандаша на лист бумаги следует нанести схему ворот с учётом размеров. На схеме желательно указать основные размеры деталей.

Габариты автоматической конструкции нужно указать максимально точно. В процессе расчёта следует соблюдать такие требования:

• при въезде транспортного средства в гаражное помещение с каждой из сторон должно остаться минимум 30 см;
• чем больше данный показатель, тем легче будет въезжать на территорию участка;
• ширина должна определяться с учётом вида транспортного средства.

Для обыкновенного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.

От стандартной распашной конструкции автоматическая отличается лишь наличием привода. На этом этапе следует определиться с видом устройства — будет установлено рычажное или линейное. Если планируется устанавливать раздвижные ворота, то чаще всего используется привод с рычагами. Линейный устанавливается в случае, если от крайней части опоры до петли минимальное расстояние. Если есть промежуток больше 15 см, то целесообразно использовать рычажное устройство.

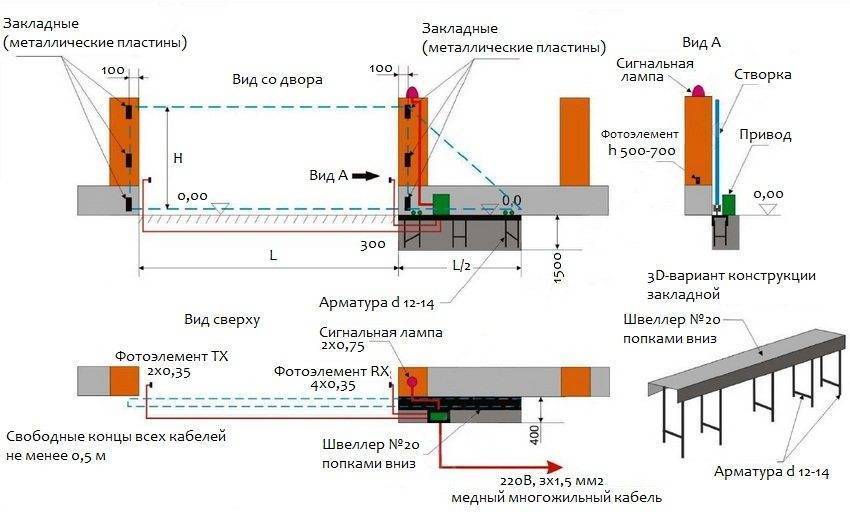

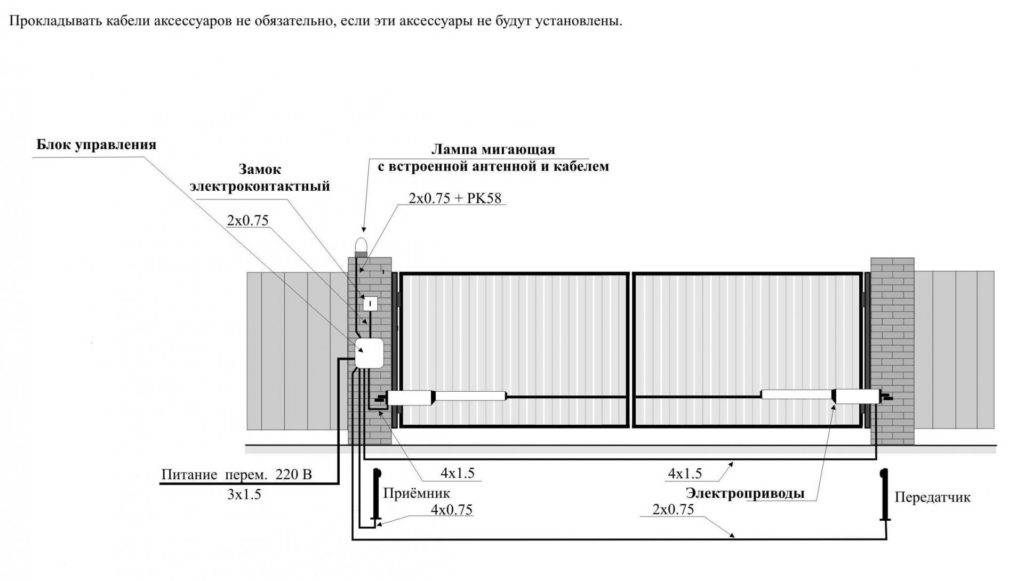

Схема монтажа автоматики с указанием количества жил кабелей и их сечений

На раздвижные ворота будет оказывать влияние нагрузка от ветра, поэтому важно заранее позаботиться о защите устройств. Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см

Это следует учитывать, так как для установки понадобится место под потолочной конструкцией

Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией.

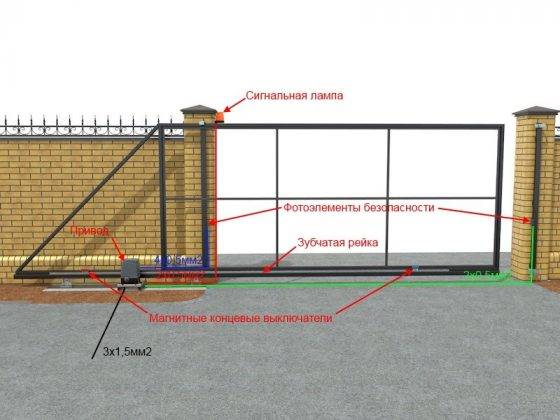

Схема откатной автоматической конструкции практически ничем не отличается.

Схема расположения элементов автоматических откатных ворот

В данном случае будет необходим лишь один электромотор.

Делаем рольставни своими силами легко и быстро

О роллетах сегодня известно всем. Комплексные роллетные системы обеспечивают максимальную безопасность дома или офиса. И именно поэтому их часто можно встретить не только на жилых домах и квартирах, но и в офисах, предприятиях, торговых центрах и банках. Но самое главное в том, что вы можете изготовить рольставни своими руками без привлечения посторонней помощи. Для работы вам потребуется собрать необходимый инструмент и материалы, а также заказать комплектующие для рольставней. Монтаж может быть осуществлен на любом проеме:

При возникновении желания изготовления рольставен своими руками, необходимо в первую очередь решить, каким способом будет осуществляться монтаж. Он может быть накладным или встроенным, внешним или внутренним. Наиболее распространен внешний, накладной монтаж, когда короб устанавливают со стороны улицы над проемом. Он не требует подготовительных работ и может быть выполнен уже после завершения строительства.

Какие выбрать?

Выбор и установка гаражных ворот обусловлены, в первую очередь, конструкцией гаража, его высотой и свободным местом перед ним.

Поворотные и секционные створки Hormann и Doorhan можно устанавливать только в высоких помещениях, а для распашных и откатных моделей нужно больше места перед гаражом, иначе возникнут проблемы не только с открыванием ворот, но и заездом в гараж.

Если вы живете в теплом климате, или ваш гараж хорошо отапливается, то отличным вариантом станут австрийские поворотные конструкции или системы Promatic-3. Инструкция к воротам говорит, что в суровом климате использовать их нельзя, так как может потребоваться дорогостоящий ремонт изделий.

Замеры и размеры

Секционные ворота называются еще подъемно-секционными. Такое название обусловлено строением и принципом действия. Полотно ворот состоит из отдельных секций, подвижно соединенных между собой. Отсюда в названии слово «секционные». При открывании секции движутся вверх по направляющим, плавно переходя на потолок. В открытом состоянии они удерживаются на потолке. А это — причина, по которой добавляют слово «подъемные» — они поднимаются вверх.

Общее устройство секционных ворот с торсионными пружинами

Секционные ворота состоят из двух частей — полотна и направляющих, по которым полотно движется при открывании/закрывании. Чтобы установка секционных ворот своими руками прошла без проблем, надо тщательно провести замеры проема. В этой части ничего особо сложного нет. Нужна только рулетка, отвес, если есть — лазерный уровень.

С терминологией все понятно, конструкция в общих чертах ясна, теперь более подробно о замерах и подготовке проема, без которых установка секционных ворот обойтись просто не может.

Что и зачем измерять

Чтобы заказать подъемно-секционные ворота, надо измерить следующие расстояния (показаны на рисунке):

• Высота (H) и ширина (B) проема. Тут, вроде, все понятно, измерения простые. Но, для нормальной работы ворот, плоскости проема должны быть параллельны. Боковые стенки должны быть строго вертикальными, пол и перемычка — строго горизонтальными, без отклонений и провисаний. В вертикальности и горизонтальности можно убедиться при помощи уровня, отвеса. Также можно проконтролировать параметры проема, проведя изменения в нескольких точках. Если данные совпадают до миллиметра, все хорошо. Если нет, придется проем готовить — выравнивать и только после этого измерять и заказывать секционные ворота.

• Высота притолоки (перемычки). Притолока — это расстояние от верха проема до потолочного перекрытия (h). Оптимальная высота притолоки — 400-600 мм. В этом случае можно установить самую дешевую и, одновременно,  самую надежную стандартную систему подъема — стандартную.
• Расстояния от края проема до боковых стен (справа (b2) и слева(b1). Называется еще «заплечики». По бокам от проема монтируются направляющие и расстояние от проема до боковых стен влияет на выбор их конструкции и способа установки.
• Глубина вхождения (ГВ или L) внутрь помещения. Этот параметр важен, хотя часто его опускают. Это расчетная величина, которая зависит от высоты проема и типа устанавливаемой системы подъема. Считают ее по следующим правилам: к высоте проема ворот добавляют определенное число:
  • площадь ворот до 8 м2,  добавляют 400 мм.
  • площадь ворот больше 8 м2,  — увеличивают на 450 мм.
  • низкий подъем (глубина вхождения) — прибавить надо 550 мм;

  • высокий подъем — прибавить надо 65 мм и 850 мм.

Еще раз обращаем ваше внимание: на последний параметр стоит обратить внимание — глубина помещения, в который устанавливаются секционные ворота, не может быть меньше этой величины

При установке привода

Если же планируется автоматическое открывание и привод обычный, потребуется место еще и для него (на рисунке ниже оно обозначено буквой W).

Пространство внутри помещения должно быть достаточно для монтажа системы направляющих и привода, если используется автоматизированная модификация

Чтобы вы могла ориентироваться, для установки привода на потолке, минимальная глубина помещения должна быть от 3290 мм до 4400 мм (для разных систем подъема). Для менее глубоких помещения есть другой выход — установка осевого привода. Он дороже, но мощнее и место для установки требует только сбоку от проема.

Это все необходимые замеры. Как видите, все несложно

Но при этом очень важно, чтобы проем ворот был ровным, без значительных отклонений. Также важно состояние пола  и потолка (в районе установки ворот)

Для потолка важно выровнять ту часть, на которой будут монтироваться потолочные направляющие. Пол должен тоже быть ровным чтобы раму не перекосило. Если есть неровности, придется проем ворот готовить, только потом проводить повторные измерения и заказывать ворота.

Как установить автоматические гаражные ворота

Гаражные ворота с автоматическим устройством – достаточно объемная и сложная конструкция. Поэтому многие владельцы гаражей и ангаров не решаются выполнять установку ворот самостоятельно. Однако установка автоматических гаражных ворот будет посильна всем при условии соблюдения всех требований и правил монтажа.

Гаражные ворота с автоматикой

Секционный тип автоматических ворот является самым распространенным. Такой механизм отличается более простой и быстрой установкой.

Основой автоматических гаражных ворот служит приводной механизм линейного или рычажного типа. Чаще всего используются механизмы с электрическим приводом, но для тяжелых конструкций при интенсивном использовании устанавливается гидравлический привод. Мощность привода подбирается в каждом отдельном случае, исходя из линейных и технических характеристик ворот.

По типу и способу открывания различают следующие виды ворот:

1. распашные;
2. откатные;
3. подъемные;
4. подъемно-поворотные;
5. секционные;
6. рол-ставни.

Виды автоматических гаражных ворот

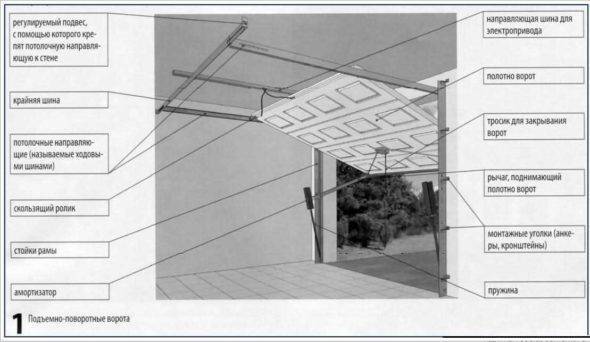

Устройство и схема работы складных ворот для гаража

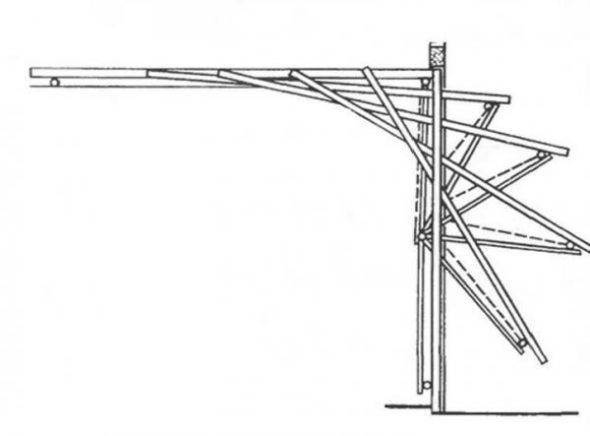

Система подъёмных (щитовых) ворот является довольно простым механическим устройством. Основными и несущими нагрузку элементами, являются рама, направляющие и рычажно-пружинный механизм, перемещающий створку. Управление механизмом может быть как ручным, так и с использованием электропривода управляемого пультом ДУ (дистанционное управление). При открывании ворот задействованы рычаги прикреплённые к нижней части створки, и две направляющие для движения роликов, закреплённых вверху в торцах створки. Открывание осуществляется поднятием за ручку нижней части створки и делается довольно легко, так как в открывании ворот помогают растянутые пружины рычажного механизма.

Схема работы подъёмного механизма

Существует две разновидности механизма для подъёмных ворот:

1. Рычажно-пружинный — довольно простой и надёжный механизм, пользующийся популярностью среди владельцев гаражей. Особенности монтажа: точное регулирование натяжных пружин и высокое качество и точность монтажа направляющих для роликов.
2. С противовесами — используется в основном на воротах с большим весом створки. Трос прикрепляется к нижним углам створки и проходит через блок к противовесу, укреплённому на другом крае лебёдки.

Схема подъёмных ворот
