Дополнительные параметры и функции
Кроме основных параметров есть еще и некоторые дополнительные. Они упрощают работу, так что это — больше об удобстве использования. Ведь на конечный результат дополнительные функции влияют только опосредованно или частично.
Самонивелирование
Для того чтобы измерения были правильными, нивелир должен быть установлен вертикально вверх. В простых моделях их положение проверяется более простыми устройствами, обычно — пузырьковым уровнем. В некоторых моделях он встроен в корпус, в некоторых нет. Тогда приходится прибегать к обычному строительному, что не совсем удобно. Кроме того возможны неправильные показания — если во время работы он поменяет положение и вы не увидите этого, работа будет выполнена неправильно. Чтобы не столкнуться с такой ситуацией, приходится по нескольку раз перепроверять положение прибора.
Самонивелирование (самостоятельная компенсация небольшого угла наклона)
Некоторые лазерные нивелиры имеют функцию самовыравнивания или самонивелирования. При отклонении от вертикали на небольшой угол (обычно до 4°), они подстраивают положение зеркал и призм так, чтобы все показания были правильными. Если наклон превышает предельно допустимый, они или издают звук/подают световой сигнал, или отключают лучи. Работа восстанавливается при возвращении в нормальное состояние.
Имея лазерный уровень с такой функцией, прибор легко выставить в самом начале работ. Также на протяжении его использования, можно не беспокоиться о том, что он изменил положение — он подаст сигнал.
Однако, иногда уровень надо установить под определенным углом. Наличие функции самонивелирования не даст это сделать. Потому желательно приобретать модель, в которой эта функция может блокироваться.
Самоотключение
Эта функция позволяет экономить заряд батареек. Если прибор не передвигается на протяжении 10-15 минут, он отключается. С одной стороны это полезно, с другой — некоторые работы требуют более 15 минут и самоотключение может нервировать. Нужна или нет вам эта функция — решать вам.
Не всегда автоматическое отключение — это хорошо
Температурный режим эксплуатации
Если работать планируете в теплое время года или только в помещении, температурный режим значения не имеет. В основном эксплуатировать лазерный уровень можно при температуре от +5°C до +40°C, то есть, они пригодны только для отапливаемых помещений или работы в теплое время года.
Большая часть лазерных уровней предназначена для работы в отапливаемом помещении
Если надо выбрать лазерный уровень для работы на улице с возможностью эксплуатации в холодное врем я года, есть «морозостойкие» модели, которые выдерживают понижение температуры до -10°C. Еще более устойчивые к морозам надо искать специально, их очень немного.
Тип крепления
Кроме стандартной установки лазерного уровня на горизонтальную плоскость может быть несколько дополнительных возможностей его крепления:
На специальный штатив. Чаще всего нужен для работы на улице, но некоторые работы (нанесение горизонтальных линий на стены при навешивании мебели, например) также проще выполнять со штативом. Штатив иногда идет в комплекте, иногда — покупается отдельно
При покупке обратите внимание на диаметр резьбы на корпусе нивелира — штатив должен иметь такую же.
На магниты. В корпус некоторых моделей впаиваются магниты
Это дает возможность крепить его на любую металлическую поверхность/деталь.
На специальную магнитную подставку. Некоторые модели лазерных уровней в комплекте имеют небольшую пластиковую площадку, в которую впаяны магниты. На металлическую поверхность устанавливается площадка, на нее — нивелир.
На саморез/гвоздик. В корпусе нивелира сделано специальное отверстие, в которое продевается шляпка гвоздя или самореза. Не самый удобный способ крепления, но все-таки.
С этими опциями все понятно. Можно, конечно, обойтись и без них, придумать какой-то свой способ. Это просто возможности для более комфортной эксплуатации.
Противоударный корпус и возможность самостоятельной юстировки (наладки)
Очень полезно, если лазерный уровень имеет противоударный корпус. Стройка или ремонт — зона повышенного риска для любого инструмента, так что падает он часто. Если корпус противоударный, велика вероятность что даже после падения он выживет.
Противоударный корпус не помешает
При падении или неосторожной перевозки настройки нивелира могут сбиться и он может начать врать. Для устранения этого «явления» в некоторых приборах предусмотрена возможность самостоятельной настройки
Для чего надо будет провести определенные манипуляции, описанные в инструкции.
Особенности работы с уровнем
Определение маяков может потребоваться в разных ситуациях, не только для выравнивания чернового пола. Поэтому нужно ориентироваться в правилах работы с уровнем при различных условиях: уметь правильно установить, настроить и проверить результаты.
Как выравнивается вертикальная поверхность?
С целью получения ровных стен установка и настройка аппарата производится так, чтобы на выходе получилась проекция луча в вертикальной плоскости. Желательно работать с несколькими контрольными метками, что позволит проверить качество поверхности. Останется лишь определить наиболее высокую точку.
Крестовая проекция лучей

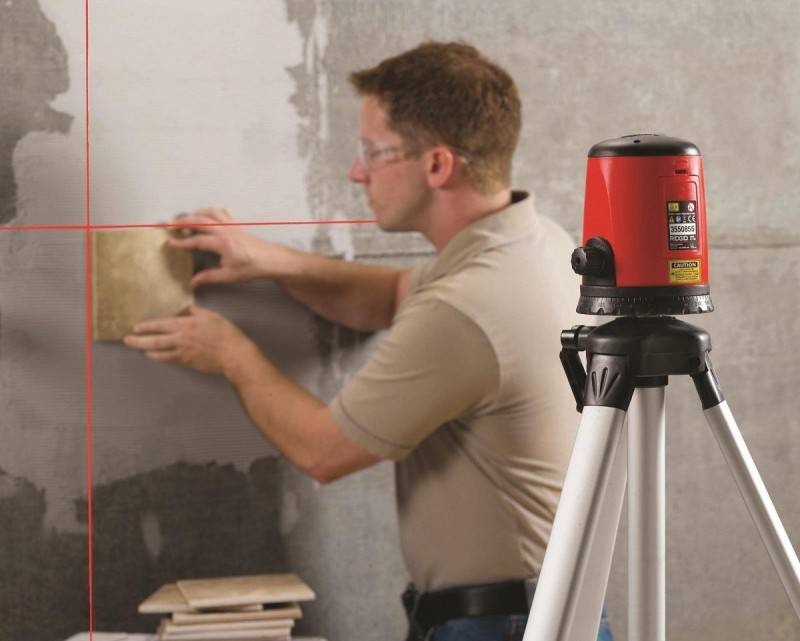

Этот способ отлично подходит для реализации технологии укладки керамической плитки. Чтобы в результате получить пересечение двух линий под прямым углом, нужно одновременно использовать два луча: в вертикальной и горизонтальной плоскостях. На поверхности стен в центральной точке крестовой проекции будет установлена плитка.
Плоскости под наклоном
В данном случае прибор на штативе закрепляется под нужным углом. Если функционалом предусмотрено самовыравнивание, то его рекомендуется отключить. Результатом будет лазерный луч, который проецируется на поверхность под углом.
Горизонтальная линия (монтаж плинтуса, наклейка обоев и элементов декора)
Прямую линию большой протяженности обычно сложно выдерживать при выполнении отделочных работ вручную. В этом случае также подойдет нивелир. Однако в настройках выбирается один луч, который передает проекцию в горизонтальной плоскости. При этом нередко требуются специальные инструменты, в частности рейка. Ее используют для нанесения параллельной лазерной проекции линии.
Изменение конфигурации помещения, перепланировка
В данном случае задействуют два режима работы – одновременно в разных плоскостях. Если нужно перенести перегородку, достаточно расположить уровень для определения маяков, а затем проверить степень искривления поверхностей. После этого можно приступать к возведению новых стен.
Расположение предметов мебели
Работать с нивелиром в данном случае нужно аналогичным образом, что и в случае с плиткой. Задействуют сразу две проекции, в центральной точке крестовины устанавливают угловой участок полки, шкафчика и пр. Используя измерительные инструменты, можно за один цикл работы уровня закрепить несколько предметов мебели.
Что такое построитель плоскостей?
Построитель плоскостей — сложный электронный прибор, который лазерными лучами указывает горизонтальный или вертикальный уровень. Функциональная составляющая построителя плоскостей состоит из компенсатора (также называют электронным маятником), который автоматически приводит устройство в состояние равновесия не зависимо от того, на каком основании он расположен, и лазерного излучателя, с помощью пучков красного цвета указывающего необходимую плоскость. Внутри лазерного излучателя закреплена цилиндрическая призма, которая преобразует проходящий сквозь нее лазерный луч в плоскостную линию.
Показатели погрешности работы современных лазерных построителей максимальная: максимальное отклонение — 1 мм на 1 м. Хотя многие проектировщики и относятся к таким показателям скептически, альтернатива пока что не изобретена, а имеющаяся точность согласно опыту строительства как жилых зданий, так и промышленных оказывается достаточной для создания состояния равновесия и необходимой стойкости конструкции.
Лазерный построитель плоскостей поможет создать практически все основные геометрические элементы, необходимые для строительства: точки, линии, углы, плоскости и так называемый «лазерный крест», образованный перпендикулярным пересечением плоскостей и очень удобный в использовании при работе с внутренней отделкой помещений. Большинство построителей используются как бытовые, они простые в установке и эксплуатации. Длина луча при использовании в помещении может достигать 30-50 м.
Использование построителя плоскостей
Пошаговая фотоинструкция по нивелированию оптическим прибором
Для правильной установки и настройки оптического нивелира нам понадобятся: сам нивелир, штатив и измерительная рейка.
Как установить штатив
Главная задача при установке штатива – соблюсти правильную горизонталь основания.
| Иллюстрация | Описание действия |
 | Достаём штатив, откидываем клипсы, выдвигаем ножки штатива на нужную нам высоту. Каждая из трёх ножек благодаря специальным скользящим ползункам выдвигается и плотно закрепляется на необходимой высоте, причём разница может быть как существенной, так и мизерной. Фиксируем высоту, зажимая клипсы. |
 | Для того чтобы штатив был максимально жёстко зафиксирован в грунте, нам необходимо прижать ногой специальную подножку. |

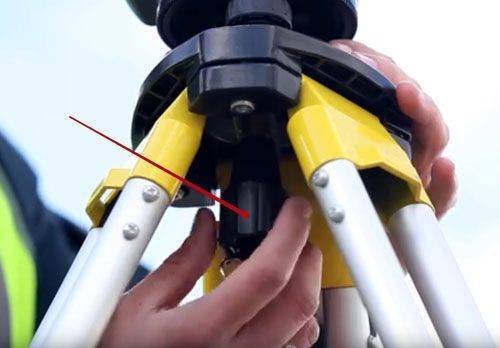

 | Достаём нивелир из коробки, ставим на штатив и с помощью специального закрепительного винта фиксируем на основании. |
Такая конструкция позволяет установить нивелир на штатив ровно, крепко и устойчиво даже на бугристой поверхности.
Монтаж и настройка нивелира
Иллюстрация Описание действия
Для выравнивания нивелира мы разворачиваем его так, чтобы два подъёмных винта оказались справа и слева от прибора, а третий находился по передней его части.
Вращая два боковых винта в противоположных направлениях, мы добиваемся того, чтобы «пузырёк» воздуха находился на центральной оси метки уровня.
А теперь начинаем вращать винт, находящийся на передней части нивелира, и перемещаем пузырёк воздуха уже в вертикальном уровне прибора
Во время настройки каждого последующего пузырькового уровня обращаем внимание на то, как ведёт себя предыдущий
Настройка фокусировки прибора
Перед тем как начинать работу с прибором, необходимо правильно выставить фокусировку оптики. Каждый человек подстраивает её под своё зрение. Этапы следующие:
| Иллюстрация | Описание действия |
 | Просим напарника встать с рейкой на первую измеряемую точку. При проведении измерений рейку необходимо держать строго вертикально. Для этого ориентируемся на пузырьковый уровень, который идёт в комплекте с нивелиром. |
 | А теперь с помощью коллиматора, который находится в верхней части нивелира, наводимся на неё. |
Измерение и фиксация значений
Когда прибор установлен достаточно точно, сфокусирован и выровнен по уровню, можно переходить к измерению данных и их фиксации.
| Иллюстрация | Описание действия |
 | Настраиваем нивелир до тех пор, пока нам хорошо не станет видно шашечек. Смотрим, где на рейке изображена горизонтальная полоска нитей. Это и есть наш первый отсчёт по рейке. |
 | Фиксируем данные. |
 | После этого проводим измерение следующей точки по тому же принципу, что и первой. Записываем данные и сверяем показатели. Таким образом, мы точно знаем, какая точка выше, а какая ниже и на сколько. |
Лазерный нивелир
По определению лазерный уровень – это инструмент для ручной работы, имеющий форму прямоугольника, корпус изготовлен из алюминия или пластика, а внутри его расположены глазки или ампулки со специальной жидкостью. Этот инструмент используется для того, чтобы определить неровности на поверхности или уровень наклона.
Так выглядит лазерный нивелир
А лазерный нивелир – это также ручной инструмент, но он определяет разности высот между несколькими предметами, размещенными на поверхности в соответствии с определенным уровнем. Для пользования можно брать как горизонтальные, так и вертикальные плоскости.
Основным отличием уровня от лазерного нивелира является то, что уровень работает в двух точках, он может устанавливать горизонт между двумя плоскостями. Нивелиром же можно вращать в плоскости, он имеет одну точку опоры и много точек по всей окружности в зоне действия луча. Но иногда эти два понятия – уровень и нивелир – определяют один предмет.
Виды таких строительных приборов
Существует большое разнообразие строительных приборов данного вида, они бывают:
- Оптическими
- Лазерными
- Техническими
- Высокоточными
- Точными
Кроме этого, эти инструменты делят на две большие группы:
- Ротационные
- Позиционные
Ротационные нивелиры прекрасно подходят для больших площадок, на которых происходит строительство. Луч лазера может вращаться с дальностью около 500 метров. Применение такого инструмента помогает, например, уровнять дверной проем, но это, наверное, лишь один случай, когда предмет данного типа используется для ремонта квартиры, поэтому покупать его не советуется тем, кто планирует делать ремонт разово.
Позиционные нивелиры – это недорогой предмет. Такой инструмент достаточно долговечен, в нем нет никаких сложных механизмов. Такой инструмент очень удобно использовать при ремонте квартиры, он поможет выполнить все основные задачи.
Как действует этот прибор
Сам принцип действия нивелира очень простой. Внутрь прибора встроен светодиод. Он излучает световой поток, который фокусируется с помощью призмы или линзы. Благодаря этому на окружающих предметах появляется точка или лазерная линия.
На улице использовать этот инструмент не очень удобно, так как при солнечном свете лучи лазера видны плохо. Но если все-таки есть такая необходимость, то можно использовать приемник лазерного излучения, он должен входить в комплект вместе с построителем плоскостей.
Как работать с нивелиром
У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

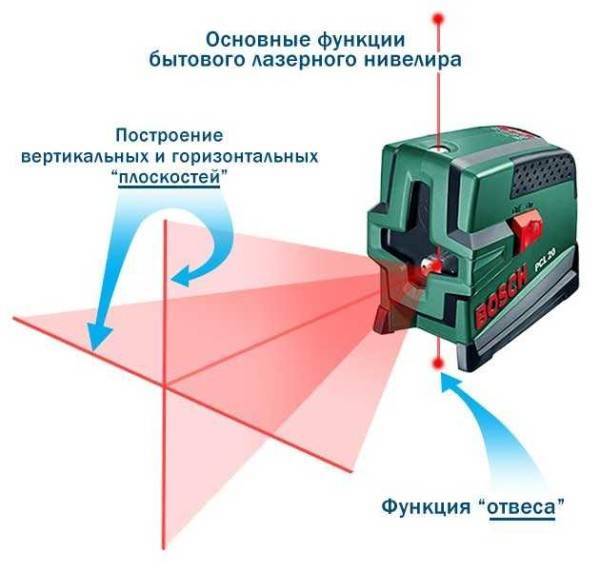

Основные функции нивелира (построителя плоскостей) бытового класса
Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.
При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.
Использование при работах на полу
Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.
Горизонтальная плоскость отображается на стенах
Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.
При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.
Как пользоваться лазерным уровнем для укладки плитки на полу
Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.
Что может делать на стенах
Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:
- Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
- По той же методике можно проверить вертикальность углов.
- Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
- Получить перекрестие для укладки плитки на стену.
- Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
- Проверить вертикальность откосов на окнах или дверях.
- Отметить линию для прокладки электропроводки.
Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.
Видео-уроки по работе с лазерным нивелиром (уровнем)
Подготовка лазерного уровня к работе
Лазерный уровень позволяет провести измерения и нанести разметку в пространстве с максимальной точностью. Кроме того, он работает очень быстро, от включения прибора до получения результатов проходит всего пара минут.
Пользоваться лазерным нивелиром несложно. Но еще до калибровки и настройки приспособления необходимо выполнить несколько предварительных требований:
- Лазерный уровень должен стоять максимально ровно. Обычно его располагают на штативе или специальном держателе, но можно пристроить прибор также на стол или на пол. Главное, чтобы под приспособлением не было резких перепадов высоты, а поверхность бы не шаталась и не вибрировала.
- Расстояние от лазерного уровня до нужного объекта или точки в пространстве не должно превышать максимально разрешенного. Перед использованием нивелира стоит прочитать инструкцию, обычно в ней указана нужная информация, а также советы по калибровке и настройке. Если уровень окажется от плоскости дальше, чем нужно, то лазерная линия может не отразиться на поверхности, либо прибор покажет большую погрешность.
- Ставить нивелир нужно так, чтобы на пути луча не находилось препятствий. Исключение составляют ситуации, когда лазер нужен именно для того, чтобы выставить по нему маяки. В остальных случаях линия должна свободно проходить через пространство до определенной точки или плоскости.
- При использовании уровня желательно еще до его калибровки и настройки удалить из помещения всех посторонних — и людей, и животных.
Некоторые модели лазерных уровней сообщают о своем неровном положении звуковым сигналом
Перед включением агрегата нужно провести его первичную настройку и калибровку. Для этого прибор ставят на выбранную поверхность и оценивают показания пузырькового уровня на корпусе. Если капелька в капсуле расположена неровно, нивелир необходимо поправить в пространстве.
Производители и модели
Хороший лазерный уровень — то не только подходящие характеристики и набор функций
Важно еще качество исполнения, а это зависит от производителя. Так что, наряду с характеристикам, придется выбирать еще и марку. Если у вас есть электроинструмент какой-то фирмы и он вас устраивает, можно и нивелир поискать той же фирмы
Если нет, придется довериться общему мнению
Если у вас есть электроинструмент какой-то фирмы и он вас устраивает, можно и нивелир поискать той же фирмы. Если нет, придется довериться общему мнению.
Считается, что хорошие лазерные нивелиры (построители линий и плоскостей) есть у Bosh (Бош), У них есть приборы бытового класса (в зеленом корпусе), есть профессиональные (в синем корпусе), в каждом классе есть по нескольку десятков моделей с разными возможностями и ценой.
Выдача одного при поиске лазерного нивелира
Стабильно хорошие отзывы собирает Makita (Макита). Моделей тоже немалое количество, качество стабильное. Примерно в то же ценовой категории работают INSTRUMAX и ADA, которые также имеют много удачных моделей разных типов. Из более бюджетных марок называют Skill (Скилл), Robotoolz (Роботулс), Зубр, RGK.
Подготовка деревянного пола под плитку
Отличие дерева от бетона заключается в разном коэффициенте расширения под воздействием перепада температуры, а также оно увеличивается в размере при повышении влажности. Чтобы обеспечить качественный монтаж кафеля, используют клей с повышенной эластичностью или промежуточный материал в роли амортизатора.
Как подготовить покрытие под облицовку:
- Все элементы из дерева обрабатываются антисептическими составами.
- Во время монтажа пиломатериалов в черновом настиле оставляют зазоры. Для этого применяют проставки.

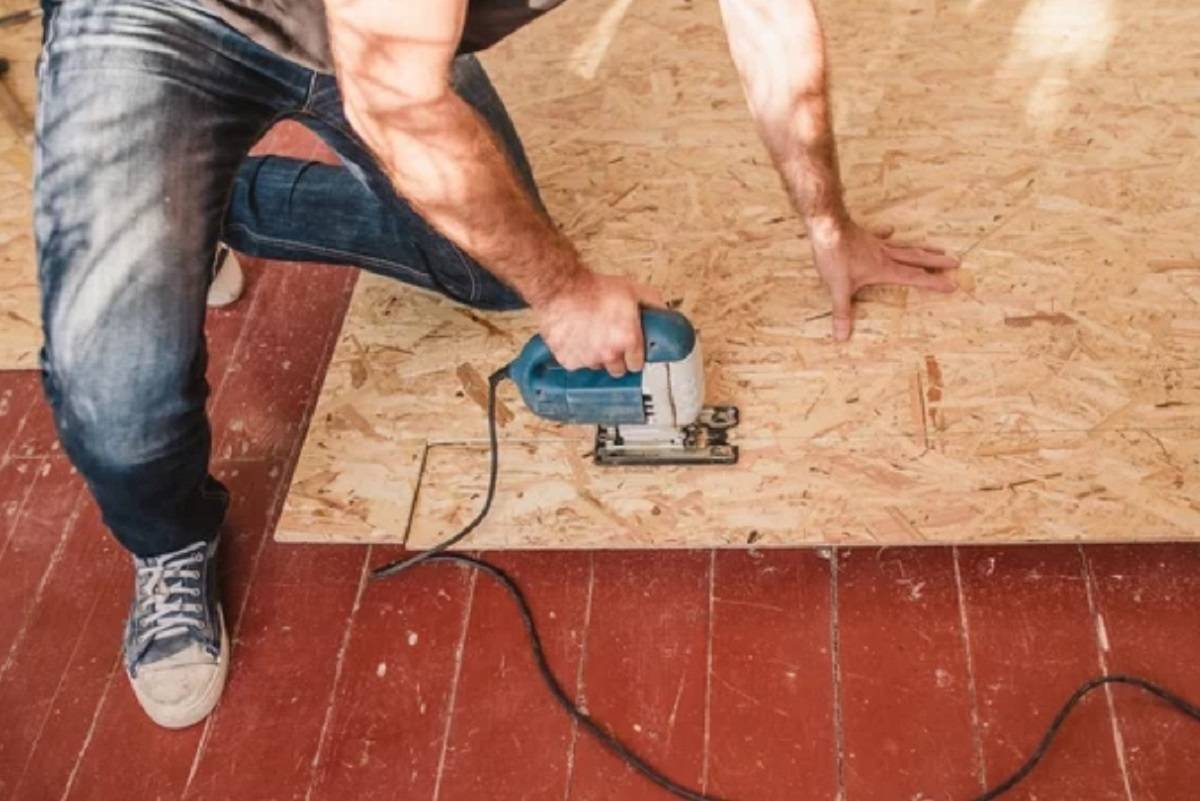

- Поверх них настилаются листы ОСП, фанеры или из гипсоволокна, между ними оставляют 5 мм швы для заполнения герметиком. Это сводит риск протечек к минимуму.
Выровнять деревянный пол под плитку можно с помощью калибровки досок основания. Она выполняется за счет лаг, которые расположены перпендикулярно полу. Если ее не сделать, то перепады будут достигать 3-4 мм.
Производим установку уровня
До начала разметки требуется надежно закрепить уровень, чтобы избежать его колебаний или перемещений. Самые маленькие отклонения на дистанции в десятки метров могут обернуться метровыми промахами.
Обычно пользуются следующими способами крепления лазерного уровня:
- На пол, стол, подставку и любую прочную и стабильную плоскость
- На штатную треногу. Выдвижная рейка позволяет поднять устройство на высоту до трех метров.
- На распорную штангу.
- На ровную стену при посредстве вакуумных присосок, липких кругов или магнитных держателей.
Важен не столько способ крепления, сколько его надежность и стабильность.
Как работать с лазерным уровнем: видео и типы
Существует несколько видов уровней, и работа с каждым немного отличается. Статические строительные уровни – кросслайнеры или мультипризменные построители – наиболее распространенный вид прибора, он используется для работ небольшого или среднего объема, и способен спроецировать как пересекающиеся линии, так и выделить определенные точки – отвес или зенит.
Ротационные построители линий – нивелир или многопризменные приборы. Принцип работы – они показывают, как горизонтальную, так и вертикальную плоскость, поэтому может обозначать линии согласно всего периметра помещения. Это наиболее дорогостоящий прибор, и он используется для строительства крупных масштабов, а также создания ландшафтного дизайна. Плюсы – возможность проецирования на 360 градусов, продолжительная дальность луча, функция самовыравнивания, низкая погрешность
Минусов в современных моделях практически не существует, единственное – с ним нужно работать осторожно, в специальных защитных очках и смотреть, чтобы луч не попал в глаза животных или людей
Лазерные уровни могут отличаться по функционалу, форме и цене
Статические построители осей – точечные лазеры или указатели – это наиболее простой вариант прибора, он способен спроецировать только одну точку на любой плоскости, используют его чаще всего в бытовых целях – для оклейки обоев, размещения полок или картин. Плюсом этого инструмента является его высокая дальность луча – до 30 метров. Среди минусов – если необходимо сделать большое количество работы и измерять много поверхностей, то его нужно будет постоянно поворачивать в требуемую сторону, также возможен высокий процент погрешности – даже незначительное отклонение способно сделать неправильные параметры и вся разметка будет проведена с ошибкой.
К каждому прибору должна прилагаться подробная инструкция, в которой указаны этапы сборки инструмента, что входит в его комплектацию и как приводить его в рабочее положение
Также необходимо внимательно прочитать меры предосторожности, чтобы избежать несчастного случая
Если прибор имеет аккумулятор, его нужно правильно и полностью зарядить, если батарейки – установить. Затем нужно проверить исправность уровня, включив его – появление луча свидетельствует о его нормальной работе.
Специалисты дают ряд советов, помогающих не допускать ошибки в работе с лазерным уровнем:
- На преграде луча после установки не должно быть никаких посторонних предметов, иначе будет искривление линии.
- Расстояние нужно применять наиболее оптимальное, для каждого вида приборов оно индивидуально, поэтому необходимо следовать прилагаемой инструкции. Если уменьшить расстояние, то показатель будет более точный, а для работы на дальнем расстоянии необходимо использовать специальный приемник лучей, идущий в комплекте или покупая его отдельно.
- При работе с уровнем, его обязательно устанавливают на ровную поверхность или штатив. Нельзя чтобы лазер колебался, ведь тогда получатся неточные данные, и их нужно будет заново выставить.
- Для точного выравнивания прибора в некоторых моделях есть встроенный горизонтальный пузырьковый уровень, с помощью которого он устанавливается, а в более дорогих лазерных уровнях – подается сигнал, если он прекращается, тогда произошла точная проверка и установка, он готов к использованию.
- Во время работы с прибором необходимо предупредить людей и убрать животных с места проведения ремонта, ведь луч лазера, попадая в глаза способен нанести травму сетчатке.
При соблюдении всех рекомендаций, можно пользоваться прибором, данные будут точные и позволят значительно облегчить все строительные работы.
