Подключение точечных светильников

Безопасность превыше всего

Работа с электропроводкой должна выполняться с соблюдением техники безопасности и выдержкой четкой последовательности действий.

В первую очередь правила касаются обесточивания проводки в процессе подгонки и зачистки проводов, монтажа рабочего механизма выключателя, подключения проводников в клеммы и т. д.

Основной аспект, на котором стоит заострить внимание при выполнение домашних электротехнических работ – контакт с оголенными проводами. Все действия при этом должны выполнятся после отключения общего рубильника и с применением специальных инструментов. Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток

Однако для определения нужного провода наличие электропитания все же понадобится, поэтому в работе необходимо быть максимально осторожными и выполнять все действия только специальными инструментами с качественной изоляцией рукояток.

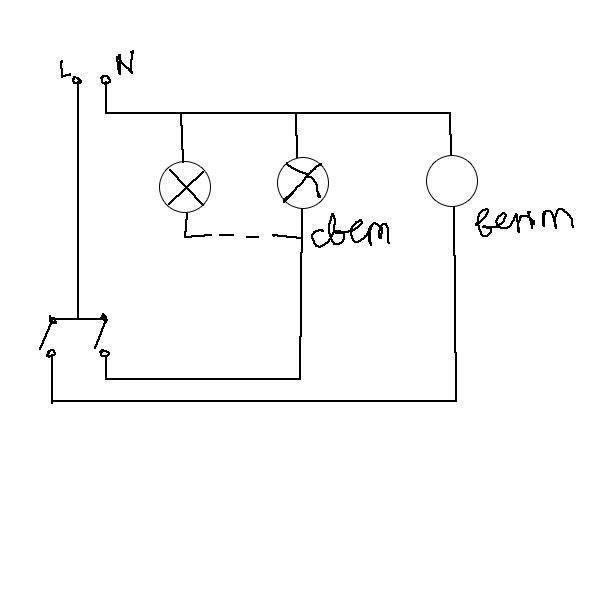

На рисунке видно, что к двойному выключателю подходят 3 проводника, один из них направлен от распределителя, а остальные применены для контакта с люстрой. Электропроводка алюминиевая и представлена трехжильным проводом

Монтаж двойного выключателя осуществляется только в разрыв проводника фазы.

При инспектировании выполненной схемы разрешается включать и выключать осветительные приборы только после полной изоляции оголенных жил и их окончательного закрепления.

Особенности панелей ПВХ

Сегодня мода на многоуровневые потолки из гипсокартона или ПВХ-панелей постепенно уходит в прошлое. Становятся более популярными натяжные гладкие потолки.

ПВХ-материал имеет ряд недостатков и преимуществ, главным из которых можно назвать возможность установки встраиваемых светильников.

Поливинилхлорид (он же «пластик») — это относительно дешевая разновидность отделки для потолка. Во время монтажа панелей мастеру не нужен большой опыт работы, специальные умения. Если специалист на «ты» с инструментом, то он самостоятельно сможет установить пластиковый потолок.

Огромный ассортимент ПВХ-панелей предоставляет возможность выбрать лучшие изделия, которые будут гармонировать с интерьером помещения. Существуют следующие типы поливинилхлоридных панелей:

• потолочные — легкая и эластичная конструкция, при использовании которой требуется аккуратность;
• стеновые — жесткие, тяжелые и очень прочные материалы;
• глянцевые с лакокрасочным покрытием;
• с нанесением термической пленки;
• текстурные — под дерево, декоративный камень, мрамор, кирпич.

Перед закупкой материалов все тщательно просчитайте. Панели продаются листами разных размеров. К преимуществам пластика добавим устойчивость перед влагой, простой уход — смочили тряпку, протерли и дали высохнуть. ПВХ-панели незаменимы при обустройстве ванных и уборных комнат, веранды, застекленного балкона или лоджии и даже сауны.

Стоимость отделочного материала также зависит от наличия элементов декора на поверхности пластиковой панели. Наиболее простыми и экономичными считаются белые однотонные панели без какого-либо рисунка. Цвет может быть не белым, но если изделие по-прежнему остается в одном тоне, то цена возрастет незначительно.

Для создания более дорогостоящего варианта с интересной фактурой и текстурой используют два метода:

1. Изготавливается термическая пленка с определенным рисунком. За счет химических процессов орнамент переносится с нее на пластиковую панель. Из двух вариантов самый дешевый и простой.
2. Также рисунок на пластиковые панели может наноситься прямой печатью. Такой подход гарантирует высокое качество и широкую цветовую гамму. Требуется специальное оборудование. Существенно возрастает стоимость конечного изделия.

Преимущества и недостатки

Точечные светильники обладают определенными достоинствами и недостатками. К достоинствами относят такие аспекты:

• Организация частичной подсветки помещения. Зачастую все пространство не задействуется, поэтому освещение всей комнаты станет нерациональным.
• Качественный свет, высокая яркость, целостный направленный светопоток.
• Равномерная подсветка помещения во время включения каждого светильника. В виду равномерного монтажа точечных устройства темных углов не останется.
• Предотвращение появлению затемненных зон. В виду того, что светоисточник практически расположен над головой и направляет светопоток вниз, теней почти нет. Помимо этого, в каждой ситуации дополнительно скрадывается пучок лучей, которые исходят из расположенного смежного прибора.
• Экономичность. Такое устройство будет потреблять меньшее количество электроэнергии, чем, например, большие люстры. Когда применяется светодиодные модели, общая экономия выйдет еще большей.
• Сохранность помещения. При небольших размерах подобные устройства не будут влиять на восприятие концепции интерьера.
• Использование разноцветной подсветки во время установки соответствующих ламп.
• Экономия на себестоимости. Общая люстра с 4-6 плафонами от известного разработчика выйдет намного дороже, чем 8-10 точечных светильников.

Преимущества точечного освещения

Однако у подобного оборудования существуют и недостатки. Основные из них:

• Трудная проектировка и монтаж. Подобная система включает множество устройств, в связи с чем проектирование станет более трудоемким. Для подключения возникнет необходимость в применении вспомогательных кабелей.
• Когда применяются лампы на 12 Ватт, требуется воспользоваться трансформаторами либо блоками питания.
• Большинство разновидностей осветительных приборов нуждаются в спецконструкции потолка, что нежелательно для низких поверхностей.
• В ситуации, когда светильник чрезмерно нагревается, может быть поврежден потолок. К примеру, перегрев галогенных лампочек в натяжных потолках. В следствие этого полихлорвинил утрачивает свой вид.

Важно! Стоит отметить, что недостатков существенно меньше, чем достоинств. Практически каждый из них возможно устранить, когда установка произведена правильно

Недостатки точечного освещения

Подготовка пластиковых панелей

Перед началом установки потолочного освещения обязательно требуется подготовка ПВХ-панелей. Прежде всего соберите перед собой все инструменты и материалы, которые потребуются в работе:

• карандаш;
• электрическую дрель;
• коронку;
• канцелярский нож;
• обычный острый нож;
• наждачную бумагу или другой абразивный материал/инструмент;
• место, где вы будете выполнять сверление (достаточно табуретки).

Конструктивно пластиковый потолок представляет собой параллельно размещенные панели большой длины, соединение которых осуществляется за счет специальных пазов

Важно позаботиться о том, чтобы промежуток между обычным потолком и натяжной конструкцией позволил выполнить качественную и безопасную разводку проводов, разместить большую часть встраиваемых светильников. Расчеты производятся на первых этапах

Для надежного и прочного крепления источника света нужно проделать отверстие. Для сверления панели воспользуйтесь доской или табуретом. Но прежде нужна проектировка. Подсчитайте количество необходимых светильников, выберите места расположения при помощи рулетки и пометьте их карандашом. Затем потолок частями демонтируют, устанавливают на подставку и просверливают отверстия.

Для выполнения данных операций потребуется определенная коронка под пластиковые или гипсокартонные изделия. Неплохим решением станет выбор сверла по дереву. Удалите образовавшиеся неровности, используя абразивный материал. Если под рукой нет хорошего инструмента, то воспользуйтесь обычным острым ножом. Прорежьте отверстие, сгладьте края при помощи напильника или наждачной бумаги. Данная схема позволяет устанавливать люстру и лампу.

Далеко не все разновидности пластика характеризуются устойчивостью к надавливанию. Действуйте аккуратно, иначе в определенных местах могут образоваться трещины и прочие повреждения.

Монтаж потолочных светодиодных светильников

Приборы точечного освещения устанавливают одновременно с монтажом потолочной конструкции. Зазор между новым и базовым потолком должен превышать на 1-1,5 см высоту корпуса светильника. Таким образом, будет обеспечена необходимая для работы этих приборов вентиляция.

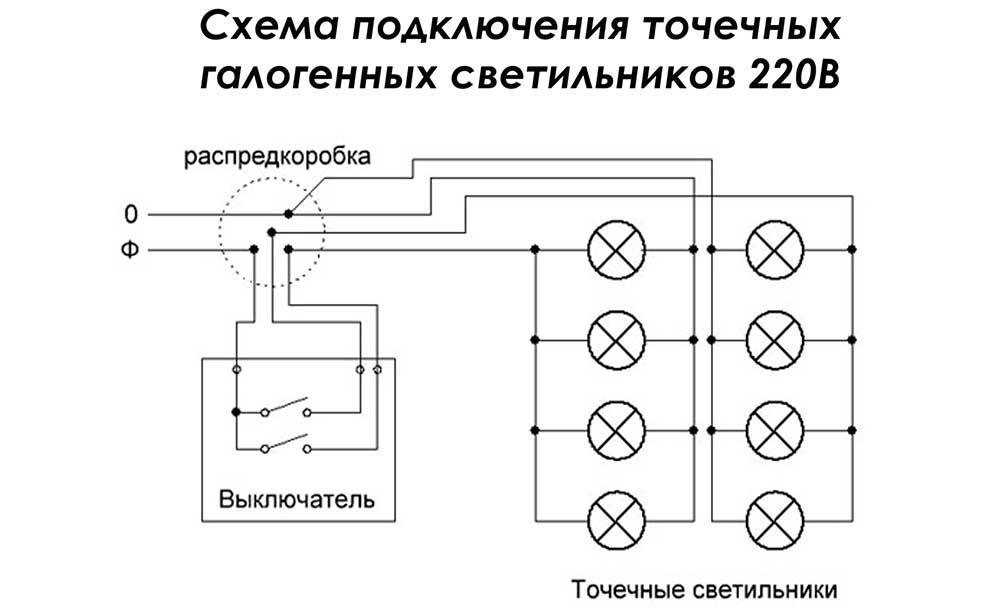

Схема подключения точечных светильников 220 В

Схема подключения точечных светильников 12 В с индивидуальными трансформаторами

Схема подключения точечных светильников 220 В к одноклавишному выключателю

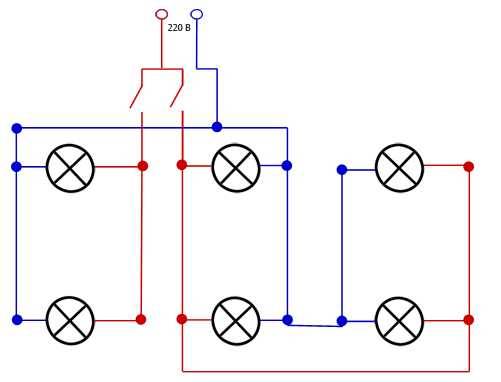

Схема подключения точечных светильников 220В к двухклавишному выключателю

Если монтируют пластиковый или гипсокартонный потолок, отверстия под светильники высверливают перед установкой пластиковых панелей или полотен ГКЛ. Для формирования проемов используют коронку определенного диаметра. Некоторые производители указывают требуемый размер отверстия на упаковке. Обычно он составляет 60-70 мм.

Коронка для отверстий под светильники в потолке. Коронка для гипсокартона

Далее нужно последовательно выполнить несколько действий:

• подсоединить провода к клеммам светильника;
• завести провода в отверстие в потолке и каким-либо способом зафиксировать светильник в подвешенном состоянии;
• далее пальцами свести вместе обе пружины, расположенные на корпусе светильника;
• не отпуская пружин, завести корпус светильника в отверстие на потолке;
• отпустить пружины.

Установка светильника в подвесной потолок

Цены на натяжной потолок

натяжной потолок

Установка точечных светильников в гипсокартон

При монтаже натяжного потолка установка встраиваемых светильников имеет свои нюансы. Так как неправильно вырезанные на пленке отверстия уже не замаскировать, необходимо знать правильную последовательность работ.

Схема установки встраиваемого светодиодного светильника в натяжной потолок

Шаг 1. Разрабатывают схему установки светильников.

Схемы расположения светильников

Варианты расположения светильников и люстры

Шаг 2. На поверхности базового потолка отмечают точки крепления приборов освещения.

Разметка под светильники

Шаг 3. К местам расположения приборов подводят электрокабель. По завершении монтажа проводку проверяют на работоспособность.

Расположение светильников двумя овалами

Как начертить овал

Расположение светильников двумя волнами

Шаг 4. Монтируют крепежные элементы для установки и выравнивания светильников в одной плоскости. Чаще всего к базовому потолку крепят подвесы, которые используют при монтаже гипсокартонных потолков. С помощью этих металлических пластин фиксируют в нужном положении специальные закладные под светильники.

Платформа для монтажа точечного светильника

Монтаж встраиваемых потолочных светильников с помощью подвесов

Шаг 5. Монтируют натяжной потолок.

Базовые шаги монтажа натяжного потолка

Шаг 6. В местах установки светильников приклеивают на пленку термокольцо, соответствующее диаметру закладной. Можно использовать суперклей. Термокольцо необходимо для ограничения механического воздействия на материал натяжного потолка.

Термокольца для натяжных потолков

Шаг 7. Острым ножом вырезают пленку внутри кольца.

Внутри термокольца вырезается отверстие

Шаг 8. Выводят наружу провода электропроводки.

Проводку нужно вывести наружу

Шаг 9. Подключают прибор к проводке, используя клеммы.

Разумеется, светильники подключаются при обесточенной проводке

Шаг 10. Устанавливают светильник в потолок.

Установка светильников в натяжной потолок

Встраиваемые светодиодные потолочные светильники позволяют эффективно решить вопрос основного и дополнительного освещения. Но для долговременной и безопасной эксплуатации нужно знать правила выбора и монтажа этих приборов.

Подключение точечных светильников на 12 В

Подключение встраиваемых светильников со светодиодами на 12 В отличается от обычного варианта тем, что в системе есть преобразователь. Он понижает напряжение и подает его на лампы.

Провод фазы нужно вначале завести на выключатель, от него пустить на преобразователь. Ноль следует завести напрямую в блок, а от него уже распределить по светильниками, так же сделать и с фазой. Земля ведется напрямую к оборудованию, через блок она не идет.

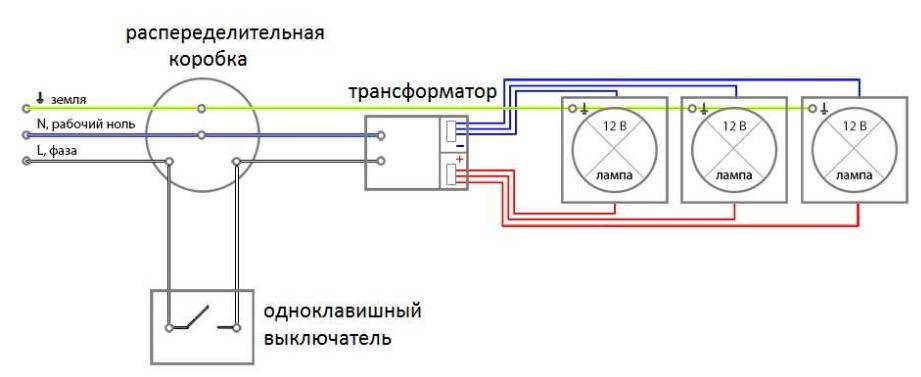

Схема подключения с трансформатором на 12 В.

Если нужно подключить свет через двойной переключатель, нужно использовать 2 преобразователя. Если надо реализовать несколько режимов, лучше поставить диммер.

Как подобрать трансформатор

Чтобы светодиодные точечные светильники работали нормально, нужно правильно определить мощность драйвера. Для этого вначале надо суммировать показатели всех ламп. К результату добавить примерно 20% запаса. Например, если общая мощность светильников 200 Вт, то трансформатор нужно поставить на 240-250 Вт.

Если ламп много и нужен мощный преобразователь, проще распределить нагрузку на два драйвера. Это выйдет дешевле чем один, но мощный. Кроме того, вы сэкономите место, так как с ростом мощности размеры корпуса сильно увеличиваются.

Подключить точечные светильники самостоятельно не составит труда, если разобраться со способом их установки и подобрать правильную схему. Главное – использовать качественный кабель и делать соединения максимально надежными.

Витражное потолочное полотно в интерьере

Существует 3 варианта того, как можно установить потолок из стекла:

• подвесной вариант (лучшее, что можно придумать для витражных полотен маленького размера);
• кассетная конструкция;
• установка в короб из ГКЛ, внутри которого скрываются провода, линии коммуникаций и перекрытия.

Третий вариант является самым неудобным, так как:

• он громоздкий;
• требует декорировать боковые поверхности короба, если он установлен в нижний уровень двухъярусной конструкции;
• гипсокартон может не выдержать тяжести стекла, поэтому необходимо дополнительное крепление на металлических подвесах.

По форме же они делятся на следующие виды:

• купольные;
• круглые (овальные);
• плафонные;

• в форме квадрата или прямоугольника;
• нестандартные.

Для залов с большой высотой потолка и габаритной площадью самым удачным вариантом является купол. Их можно изготовить исключительно в технике «Тиффани».

Потолки круглой формы выглядят похожими на люстру с большим диаметром. Удачнее всего выполнять их в стиле арт-деко или модерн (разумеется, остальной интерьер помещения должен быть выдержан в том же стиле). Однако этнический стиль тоже может стать удачной находкой, если соответствующим образом подобрать рисунок для стекол.

Плафон имеет много общего с круглым типом, но по форме скорее приближается к шару. Размер же у него может быть абсолютно любым. Обычно плафонные витражи лучше всего смотрятся, когда они установлены в нише. Эффектно выглядит плафон, установленный в небольшой спальне.

Стандартная форма потолка с витражом – прямоугольная или квадратная. Их легче всего изготовить, соответственно, они являются наиболее бюджетным вариантом. Кроме того, этот тип потолка можно использовать для оформления любых помещений, независимо от их размера и назначения – и в коридоре, и в кухне прямоугольное витражное полотно будет выглядеть одинаково эффектно.

Что касается нестандартных форм, здесь фантазия автора не ограничена ничем.

Наиболее частые ошибки в подключении люстры

Ошибки при монтаже и подключении встречаются не только у начинающих электриков, даже у опытных специалистов нередко случается так, что люстра светит совсем не так, как должна. Ошибки эти типичны и банальны.

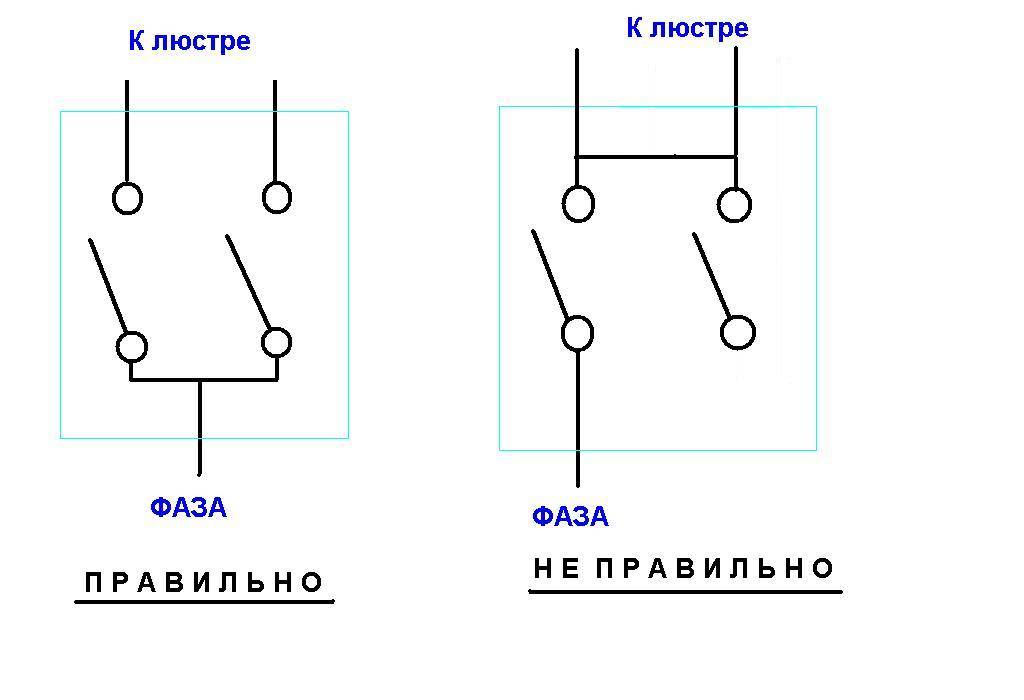

Неправильное подключение двойного выключателя

Это наиболее распространенная ошибка, заключающаяся в том, что входящий фазный провод подключают к одному из выходных контактов выключателя. При такой схеме подключения люстра не может нормально функционировать, так как одна секция ламп включается только при условии, что на другую секцию подано напряжение. То есть, если входящая фаза подключена к левому контакту выключателя, при нажатии левой клавиши фаза заходит в распределительную коробку через нижний входной контакт и включает одну секцию ламп. При последующем нажатии правой клавиши включается и другая секция. Но при размыкании левой клавиши отключаются все секции.

При отжатой левой клавише невозможно включить правую клавишу.

Причина зависимости правой клавиши от левой в том, что изначально фаза зашла через входной контакт выключателя левой клавиши, и левая клавиша при выключении разрывает фазу сразу на обеих секциях.

Для устранения этой ошибки следует поменять местами подключения входящей в выключатель и выходящей фазы.

Вместо фазного провода через выключатель проходит нулевой провод

Согласно правил устройства электроустановок предусмотрен порядок подключения выключателя, который замыкает и размыкает цепь посредством разрыва именно фазы. Как это выглядит на схеме? Нулевой провод, минуя выключатель, проложен из распределительной коробки напрямую к нулевому проводу потолочного светильника. Фазный провод из распределительной коробки проходит через клавишу выключателя, которая разрывает цепь.

Однако на практике иногда встречается неправильное подключение: через выключатель проходит не фазный, а нулевой провод. То есть при отключении клавиши выключателя электропроводка остается под напряжением, несмотря на то, что освещение не горит. Чревато это тем, что возможно поражение электрическим током при замене лампы, при случайном касании оголенных частей плафона люстры либо при нарушении изоляции провода.

Поэтому по возможности желательно устранить подобную ошибку в подключении.

Обнаружить данное нарушение схемы подключения можно при помощи индикатора напряжения, который при положении выключателя в состоянии «отключено» показывает наличие фазы на потолочных проводах.

Неправильная схема подключения нулевого провода люстры

Эта ошибка является причиной того, что в люстре нормально включается только часть лампочек, остальные либо светят слабо, либо вовсе не включаются. Как уже ранее рассмотрено, при наличии трех проводов фазные провода присоединяются каждый к отдельной секции лампочек, нулевой же провод является общим для всех лампочек, которые параллельно все присоединены к нему. Если перепутать провода, и соединенные между собой лампочки, допустим, первой секции подключить к нулю вместо фазы, а к фазе подключить все лампочки обеих секций (вместо нуля), то при нажатии первой клавиши в первой секции лампочки будут включаться, так как туда одновременно заходят и ноль и фаза. При нажатии второй клавиши во второй секции лампочки не будут светить, так как оба входящих провода будут фазные, а для того, чтобы лампочка светила, к ней нужно подавать фазу с нулем одновременно.

Что собой представляет точечный светильник?

Он представляет собой встраиваемую модель, которая устанавливается на потолочную конструкцию. Главное условие – наличие пустоты. Например, они часто устанавливаются под натяжной потолок и другие подобные подвесные конструкции. Такие приспособления могут обеспечить равномерный поток света, но при условии правильного их количества. Нужно подбирать тип ламп, их мощность в соответствии с категорией помещения и освещаемой площадью.

В зависимости от типа используемой лампы монтируется электропроводка, подбирается рабочее напряжение, сечение кабелей и определяется необходимость использования трансформатора.

Особенности монтажа

Чтобы правильно подключить точечные светильники надо не только грамотно выбрать схему. Надо соблюсти определенную последовательность действий, которая зависит от типа потолка.

Надо всего лишь подключить несколько точечных светильников — и вы имеете красивый интерьер

В натяжные потолки

Точечные светильники обычно устанавливают с подвесными или натяжными потолками. Если потолки натяжные, все провода укладывают заранее. Их крепят к потолку, не подключая к питанию, размещают и закрепляют на подвесах светильники, затем подключают к ним провода и проверяют работу.

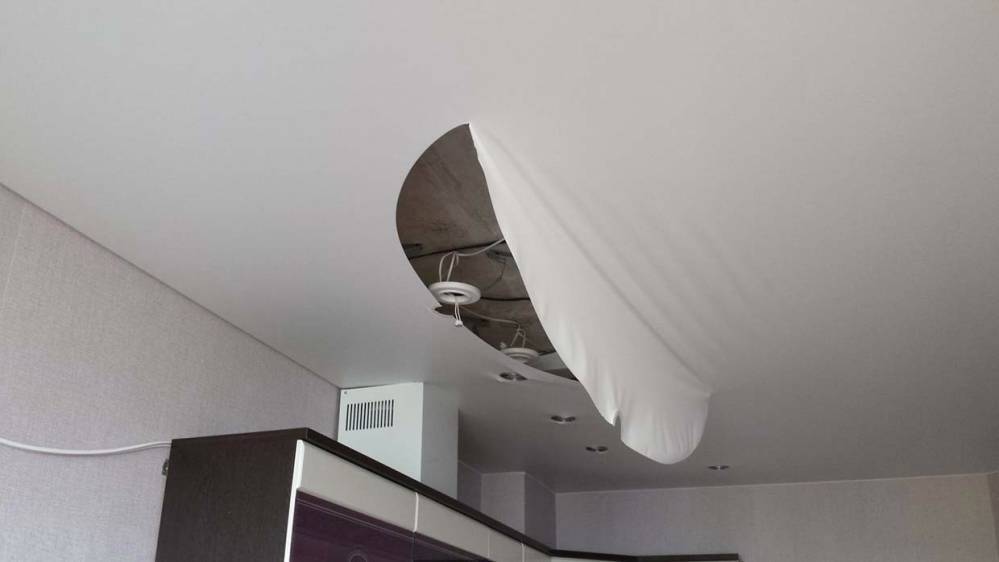

Подготовлено к установке натяжных потолков

Перед монтажом натяжных потолков питание отключают, вынимают лампы и снимают части, которые могут пострадать от температуры. После установки натяжных потолков в материале прорезают отверстия (светильники видны или их можно нащупать), устанавливают уплотнительные кольца, после чего собирают светильники.

В потолки из гипсокартона

Если потолок сделан из гипсокатрона, можно действовать по той же схеме, но монтировать светильники надо после того, как потолок будет зашпаклеван. То есть, развести проводку, оставить свободно свисающие концы проводки. Чтобы не возникли проблемы с определением мест расположения осветительных приборов, необходимо нарисовать подробный план с указанием точных расстояний от стен и друг от друга. По этому плану делают разметку и дрелью с коронкой соответствующего размера вырезают отверстия. Так как небольшие подвижки — в несколько сантиметров — могут быть, нарезая кабель оставляйте запас в 15-20 см. Этого будет вполне достаточно (но не забудьте, что провода крепятся к основному потолку и они должны на 7-10 см выходить за уровень гипсокартона. Если концы окажутся слишком длинными, их всегда можно укоротить, а вот нарастить — большая проблема.

Если необходима установка преобразователя

Есть второй способ подключить точечные светильники на гипсокартонный потолок. Он используется если источников света немного — четыре-шесть штук. Весь монтаж точечных светильников вместе с проводкой делают после того как завершили работу с потолком. До начала монтажа за уровень потолка заводят кабель/кабели от распределительной коробки. После окончания работ по шпаклевке и шлифовке делают разметку, сверлят отверстия. Через них прокидывают кабель, выводя концы наружу. После монтируют сами светильники.

Все несложно, но этот способ нельзя назвать правильным: кабели просто лежат на гипсокартоне, что точно не соответствует противопожарным нормам. На это еще можно закрыть глаза, если перекрытие бетонное, кабель взят негорючий, сечение провода не маленькое, соединение проводов сделано правильно.

Последовательность работ в фото формате

Если же перекрытия деревянные, по ПУЭ требуется прокладка в негорючих цельнометаллических лотках (кабель каналах) или металлических трубах. Смонтировать такую проводку можно только до начала работ с потолком. Нарушать правила монтажа очень нежелательно — дерево, электричество, выделение тепла при работе… не самое безопасное сочетание.

Как выбрать светильник для потолка и схему подключения

Выбор светильника должен основываться на ваших потребностях в освещении.

Потолочные светильники различаются между собой по ряду параметров:

• Количество встроенных лампочек. Если их две и более, то целесообразнее будет организовать их в две группы, снабдив отдельным выключателем. Подойдет любой двухклавишный выключатель – в результате такой схемы подключения потолочных светильников, можно будет менять яркость освещения в зависимости от ситуации.
• Тип патрона. Покупая лампочки, следует учитывать тип цоколя, иначе она попросту может не подойти к имеющемуся патрону.

В настоящее время каждый при подключении светильников может без проблем подобрать любую лампочку по необходимости, главное при этом учитывать их мощность, а также внешний вид и количество входящих в светильник лампочек.

Этапы выполнения монтажа

Выбор расположения точечных светильников

Выбор расположения светильников зависит от помещения и интерьера, количества уровней потолка и назначения освещения. Чтобы понять какое количество светильников для основного освещения необходимо, при составлении проекта или схемы учитывайте следующие правила:

1. Располагайте светильники на расстоянии не менее одного метра друг от друга;
2. От стены светильники обычно размещают на расстоянии 50-60 сантиметров;
3. Учитывайте зоны, в которых будет нужно дополнительное освещение;
4. Расстояние от потолочного каркаса и чернового потолка должно быть от трёх сантиметров для удобства монтажа светильников.

Расчёт материалов

Расчёт необходимого количества материалов производится в зависимости от количества устанавливаемых светильников.

На основании дизайна интерьера или схемы расположения светильников учитывается количество точек освещения, расстояние до них от распределительной коробки и выключателя. Далее выбирается способ подключения и, в соответствии с ним, рассчитывается длина необходимого электрического кабеля и количество соединительных клемм (для качественного, аккуратного и быстрого монтажа рекомендуется использовать клеммы).

В итоге составляется ведомость необходимых материалов и производится их закупка и доставка к месту монтажа.

Прокладка провода

Монтировать проводку к местам расположения потолочных светильников удобнее всего до монтажа натяжных или навесных конструкций потолков.

При натяжных потолках размечаются места расположения светильников, устанавливаются специальные закладные изделия, на которые впоследствии будет установлены споты и к каждой из них протягивается кабель (его можно фиксировать к потолку специальными монтажными клипсами).

При устройстве каркасных натяжных потолков кабель монтируется по металлическому каркасу до облицовки потолка гипсокартонными листами или пластиковыми панелями. Провод разводится к каждому месту установки светильника и закрепляется к каркасу пластиковыми хомутами.

К осветительным приборам, в зависимости от того имеют ли они заземление или нет, протягивается двух или трёхжильный электрокабель. Тип и сечение кабеля зависит от мощности светильников. Часто к светильникам небольшой мощности применяют ШВВП 2х1, но можно применять и другие виды кабеля.

Подготовка отверстий

Подготовка отверстий также зависит от типа потолка. При натяжном потолке приклеивают специальное кольцо строго в соответствии с отверстием закладной детали, по внутреннему контуру которого вырезают отверстие под светильник. При навесном потолке, из гипсокартона или пластиковых панелей, размечается центр отверстий на самой конструкции, подбирается необходимый диаметр коронки и высверливаются с помощью шуруповерта или дрели сами отверстия.

Подключение точечных светильников

Выполнив работы по разводке электрического кабеля необходимо подключить устройства

Если монтируемые светильники рассчитаны на постоянное напряжение 12 В и кабель вели от трансформатора, то важно не перепутать «плюс» и «минус», иначе освещение работать не будет. При светильниках переменного тока с напряжением 220В нет разницы к какому выводу устройства монтировать «ноль», а к какому «фазу»

Закрепление светильников

Закрепление потолочных светильников происходит в зависимости от конструкции. Встраиваемые светильники закрепляются с помощью расположенных на них специальных скоб. Накладные крепятся с помощью саморезов, а подвесные с помощью крюков.

При закреплении необходимо убедиться в том, что крепление или саморезы не будут задевать электрический кабель.

По завершении всех работ остается только включить освещение, убедиться, что все работает правильно и наслаждаться светом.

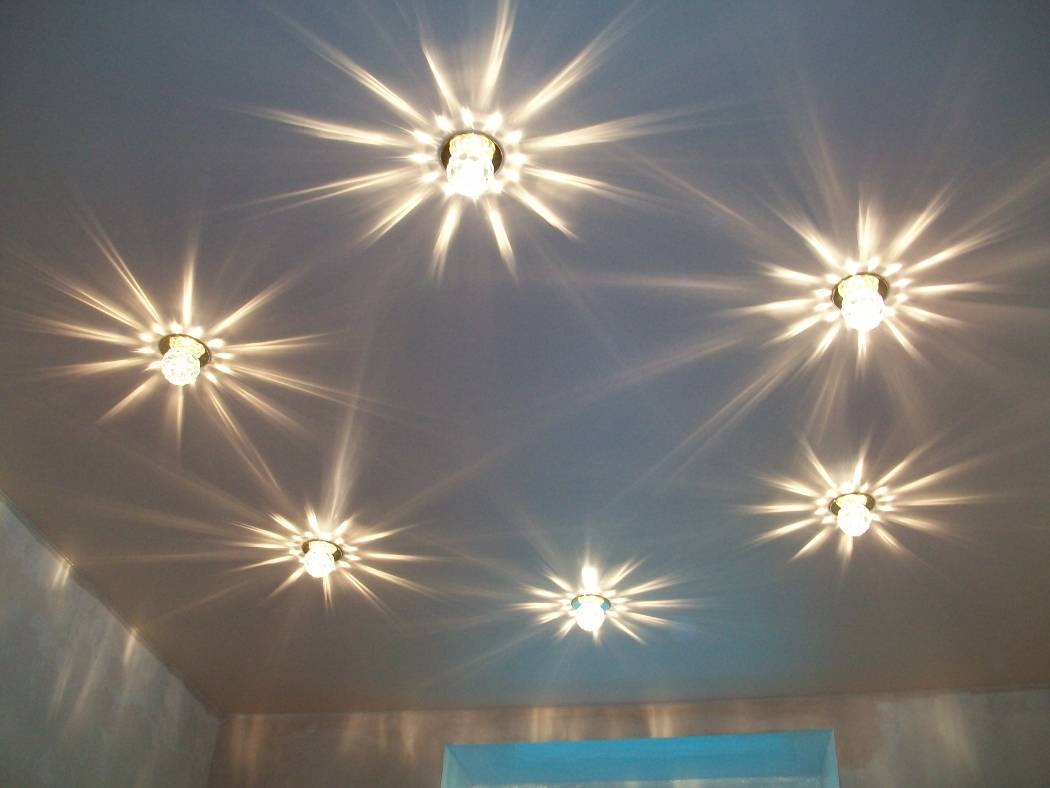

Как правильно расположить точечные светильники на натяжном потолке

Схемы управления освещением с использованием различных типов выключателей

Схемы подключения светодиодных лент к сети 220 В и способы соединения лент между собой

Сравнение основных параметров светодиодных ламп и ламп накаливания, таблица соответствия мощности и светового потока

Что такое галогенная лампа, где используется, как выбрать галогенную лампу для дома

Параллельное и последовательное соединение проводников

Схемы подключения к 220 В

Одни точечные светильники работают от сети 12 В. В данном случае требуются специальные понижающие трансформаторы (драйверы). В последнее время появилось огромное количество спотов, работающих от промышленной сети 220 В. В определенной степени первые считаются безопаснее, но монтаж и подключение вторых значительно проще.

Последовательное подключение

Простейшая в реализации схема, требующая минимального количества материалов. Споты подключаются последовательно друг за другом, но желательно, чтобы их количество не превышало пяти-шести штук. Из-за последовательного подключения могут возникнуть перебои со свечением, а если выйдет из строя один светильник, разорвется цепь и перестанут работать остальные. Чтобы восстановить работоспособность цепи, придется ее разобрать и проверить по отдельности каждый спот.

Для реализации нужно подключить фазу от одного светильника к другому, а к последнему подсоединить нулевой провод. Предварительно фаза подается на выключатель, что гарантирует его функциональность.

Если хотите подключить тройную проводку, заземляющий провод нужно подать на каждый светильник, найдя соответствующие клеммы. Заземление может быть организовано через ближайшую розетку, выключатель.

Схемы параллельного подключения

Подход намного сложнее предыдущего. Наблюдается зависимость: чем больше подключаемых спотов, тем выше стоимость организации освещения и временные затраты. С другой стороны, при подключении каждого светильника отдельно они будут светить с одинаковой, заявленной по паспорту, интенсивностью. Поэтому, несмотря на трудности, текущий метод считается самым востребованным и распространенным.

Параллельное подключение реализуется двумя вариантами:

1. Лучевой способ — каждый светильник имеет отдельную пару проводов.
2. Шлейфное соединение — два провода подключаются к светильникам попеременно, а дальше подаются уже с выхода.

Лучевое

Подход самый сложный, поскольку для отдельного светильника требуется собственный кабель. Преимущество — высокая надежность. При выходе из строя перестанет гореть только испорченный спот. Для реализации метода возьмите кабель, подключенный к распределительной коробке, и протяните до середины помещения. Закрепите при помощи различных элементов, отсюда тяните отдельные отрезки на каждый встраиваемый светильник.

Обратите внимание на безопасность, поскольку от одного места расходится несколько проводов. Если выбран одножильный кабель и выполняется подключение небольшого числа спотов, разводка проводов выполняется методом скрутки с обжатием пассатижами и дополнительной сваркой. Соединение будет неразъемным

Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки

Соединение будет неразъемным. Другой вариант проще: на каждый проводник следует установить разъемы, вставляемые в слот клеммной колодки.

Шлейфное подключение

Кабель идет от распределительной коробки и подключается к первому светильнику. Далее нужно взять отрезок другого провода и подключить к выходу прибора, причем другой конец следует соединить со следующим спотом. Повторите действия для всех спотов, пока не будет организовано подключение цепи.

Светильники будут работать от одного выключателя. Если нужно разделить их на две группы, то подключение следует выполнять через двухклавишный выключатель. Схема незначительно усложняется за счет увеличения числа кабелей. Возможен монтаж выключателя с подсветкой.

Подключение люстры к двойному выключателю на 6 лампочек

Подключение люстры с шестью лампочками имеет свою специфику и требует наличия в квартире соответствующей электропроводки. Это позволит использовать различные режимы работы люстры. Поэтому следует сразу же выяснить, сможет ли люстра нормально работать при имеющейся проводке.

Если старая люстра аналогичной конструкции ранее нормально функционировала, значит и новый осветительный прибор будет работать без проблем. Следует помнить, что двухклавишный выключатель обеспечивает лишь три режима работы: включение 1-й группы, включение 2-й группы и включение сразу всех лампочек. К отверстию в потолке должно подходить не менее трех проводов, только в этом случае люстра сможет работать в нескольких режимах.

В качестве примера следует рассмотреть осветительный прибор с шестью рожками. Одним из вариантов схемы подключения будет настройка трех режимов работы: 1-я группа – две лампочки, 2-я группа – четыре лампочки, третий режим – включаются все шесть лампочек.

Большинство люстр продаются с уже собранной электрической частью. Если этого нет, нужно выполнить сборку самостоятельно. В каждом таком приборе имеются проводки в количестве двенадцати, из расчета по два на каждую лампочку. Их нужно изначально правильно соединить непосредственно в люстре. Шесть нулевых проводников соединяются в одной клемме. Оставшиеся фазные жилы соединяются по группам в отдельные клеммы, например, два и четыре.

Перед тем как выполнять подключение к проводам на потолке, следует определить и разделить нулевой и фазные проводники с помощью специальной индикаторной отвертки. Этот процесс происходит при включенном положении выключателя. Проверка жил осуществляется поочередно. Проводник, в котором отсутствует ток, считается нулевым, остальные проводники – фазные. Далее нужно проверить, какой из проводов подключен к той или иной клавише, чтобы определить очередность их работы. С этой целью каждая клавиша по очереди переводится в выключенное положение, после чего проверяется наличие тока. Если ток отсутствует, значит это и есть нужный провод.

После того как все проводники определены, выполняется подключение люстры к двойному выключателю. Электричество в квартире должно быть отключено, во избежание поражения током. Нулевой провод потолка соединяется с нулевой клеммой люстры, а фазные – с соответствующими группами фазных проводов, распределенных заранее.

Как подключить люстру с 5 лампами к выключателю с 2 клавишами

Как подключить люстру к двойному выключателю

Подключение люстры с двухклавишным выключателем

Схема подключения люстры с 3 лампами

Схема подключения люстры

Двухклавишный проходной выключатель схема подключения

Светодиодная лента для натяжного потолка

Изделие представляет собой гибкую плату с диодами. Такая лента является источником дополнительного света. От того, насколько плотно расположены светодиоды, зависит яркость получаемого свечения. Но все равно всей мощности не будет достаточно для обеспечения полноценного освещения.

Основной причиной использования светодиодной ленты является пониженная светоотдача. Особенно это касается случаев, когда ее необходимо установить, а соприкосновения с полотнищем невозможно избежать. Излучаемые диодами световые потоки помогают разграничивать пространство и удачно расставлять акценты в интерьере.
