Устройство классической трехрожковой люстры
Хотя сегодня люстры на рынке представлены в широком ассортименте и имеются весьма затейливые с немыслимым дизайном и большим количеством лампочек и светодиодов, однако наибольшей популярностью в настоящее время пользуются классические трех рожковые люстры, с возможностью включения одной, двух или трех лампочек.
Представленную на фотографии люстру мне принесла знакомая. При ремонте потолков с люстры были сняты плафоны, а при установке их на место, все электрические патроны развалились, у них отломались защелки. Очевидно со временем от воздействия температуры, пластмасса защелок потеряла эластичность и стала хрупкой.
В настоящее время в люстрах устанавливаются, как правило, патроны с безвинтовыми контактными зажимами, как на фотографии. Они удобны тем, что с электропроводкой соединяются посредством пружинящих контактов, которые на протяжении всего срока службы обеспечивают надежный контакт с токоподводящими проводами.
В независимости от направления установки лампочек, вверх или вниз, патрон с плафоном на рожке крепится одинаково, с помощью резьбового соединения.
На трубку с резьбой надевается декоративная крышка, которая может быть закреплена с помощью гайки.
Но чаще всего крышка фиксируется с помощью донышка патрона, накрученного на резьбу рожка. На фотографии донышко безвинтового патрона, с .
На устройстве и подключении безвинтового патрона останавливаться не буду, так как этому вопросу посвящена отдельная статья .
Осталось надеть на цилиндр патрона плафон и закрепить его с помощью абажурной гайки. Гайка закручивается, как показано на фотографии, расширяющейся стороной к плафону. Большинство плафонов на рожках люстр крепятся именно таким способом.
От каждого патрона по два провода в общей оболочке проходят в соединительную коробку либо через отверстие в трубке или утопленные в канавку декоративного украшения. На фотографии провод, идущий от патрона, для наглядности вынут из канавки.
Если люстра состоит только из одного рожка, то провода проходят напрямую в верхнюю часть ее основания для непосредственного подключения к проводам, выходящим из потолка. Если рожков более одного, то возникает необходимость соединять провода, идущие от патронов между собой. В рассматриваемой люстре соединительная коробка спрятана в ее основании.
Для того чтобы добраться до соединительной коробки сначала нужно открутить декоративный шарик, снять декоративный колпачок и далее открутить гайку.
Далее снимается декоративный цилиндр и крышка соединительной коробки. Теперь доступ к месту соединения проводов получен и легко можно разобраться, как подключать люстру даже без прозвонки проводов тестером или мультиметром.
Стоит отметить, что в данной модели люстры рожки к основанию закреплены с помощью гаек, благодаря такой конструкции крепления можно ослабить эти гайки и повернуть рожки на 180°. Тогда лампочки будут направлены вверх и освещение помещения будет более равномерным и мягким.

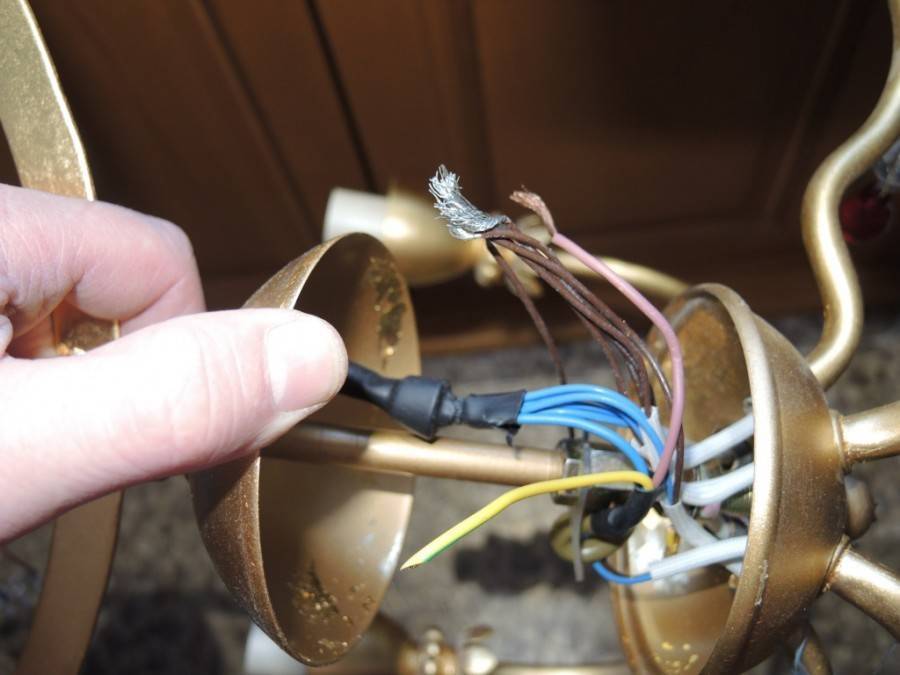

Как видно на фотографии, от каждого патрона люстры в соединительную коробку приходит по два провода разных цветов. Четыре провода синего цвета (три от патронов и один, идущий на выход из люстры) соединены между собой, как и другие, с помощью обжима в латунном колпачке. В данном случае такой вид соединения проводов вполне оправдан, так как является высоконадежным и дешевым.
Провода же коричневого цвета, идущие от патронов, в отличие от проводов синего цвета, разбиты на две группы. От двух патронов провода соединены вместе и с проводом тоже коричневого цвета, идущего на выход. А вот провод от третьего патрона соединен только с черным проводом, идущим сразу на выход.
Для наглядности, и чтобы было ясно, как подключается люстра к электросети, привел электрическую схему. Как видно из схемы, такое подсоединение патронов при использовании двухклавишного выключателя позволяет управлять количеством включенных лампочек. Появляется возможность включать одну, две или сразу три лампочки. Если в электропроводке есть только одноклавишный выключатель, то тогда в клеммной колодке коричневый и черный провода (1 и 3) соединяют вместе и подключают к одноклавишному выключателю.
Желто – зеленый заземляющий провод одним концом присоединяется к металлическому основанию люстры, а второй идет на выход. Если в электропроводке сети нет заземляющего провода, то заземляющий провод люстры оставляют не подключенным.
В последнее время встречаются люстры, в которых либо стоят галогеновые лампочки, рассчитанные на питающее напряжение 12 В, или в которых вместо патронов и лампочек установлены светодиоды. В таком случае в соединительной коробке или в стакане, примыкающем к потолку, в разрыв проводов включают драйверы.
Особенности подключения китайской люстры
Электротехническая часть светильников, произведенных в Юго-Восточной Азии, нередко характеризуется:
- заниженным сечением проводников;
- применением неизвестных сплавов вместо меди для изготовления проводников;
- низким качеством изоляции проводов и клеммных терминалов (неэластичностью материала, уменьшенной толщиной, сниженными изоляционными свойствами).
Первые два момента могут привести к излишнему нагреву во время работы и еще большему ухудшению качества изоляции, ее растрескиванию и осыпанию. Избежать этого можно периодическим снятием люстры и ее осмотром, но вряд ли кто-то будет делать это в домашних условиях. Поэтому надо хотя бы перед монтажом проверить качество изоляции проводов. Для этого надо вывернуть лампы накаливания или отключить блоки питания для галогеновых и светодиодных ламп и замерить сопротивление между каждой жилой и корпусом. Оно должно быть бесконечным. Еще лучше сделать замер с помощью мегомметра на 250 или 500 вольт. Если сопротивление изоляции окажется низким или нулевым, надо вернуть китайскую люстру продавцу или самостоятельно заменить проводники на более качественные.
Для «прозвона» скрытых проводов понадобится мультитестер
Существуют и другие методы определения внутренней проводки люстры, основанные на вычислении сопротивления цепи с вкрученными во все патроны лампами одного номинала, но на практике все же, наверное, легче просто прозвонить каждый рожок.
Итак, результатом проверки цепей люстры и стационарной проводки в комнате должны стать четкое понимание схемы, подготовленные к коммутации и промаркированные провода на потолке и группы контактов на самом осветительном приборе.

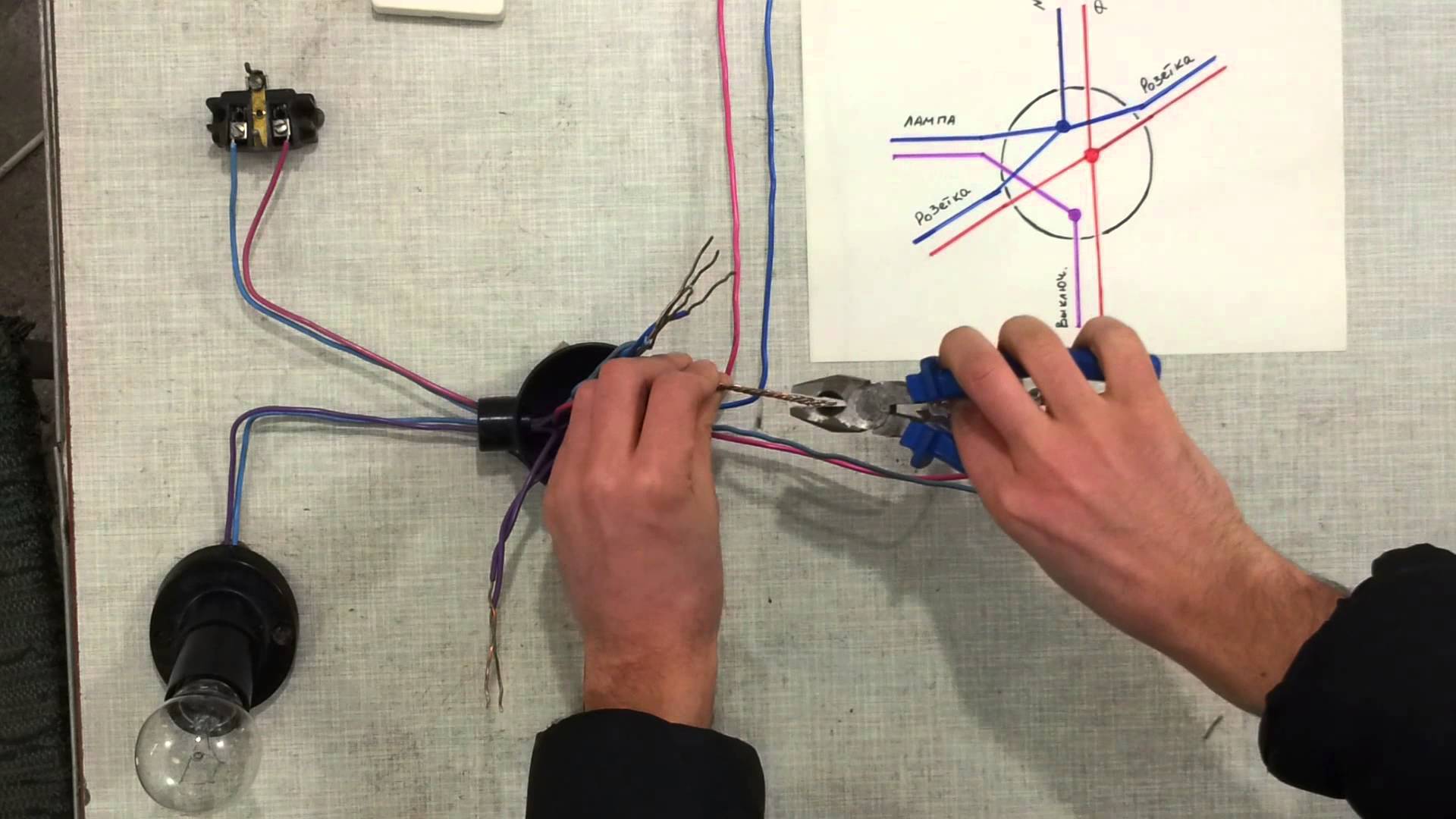

Видео: схема подключения пятирожковой люстры к двухклавишному выключателю
Крепление люстры на потолке комнаты
Если с электрической часть все стало понятно, необходимо обеспечить надежное крепление люстры на потолке. Технология работы зависит и от конструкции люстры, и от вида потолочного покрытия.
Подвешивание люстры на крюке
Это – старый и проверенный способ монтажа люстр, у которых для этих целей предусмотрена специальная петля, кольцо или крючок.
В старых многоэтажных домах подвесные крюки устанавливались в потолочные отверстия еще на стадии строительства. Если он стоит, то проблемой меньше, правда, не помешает все же проверить его на прочность. Для этого необходимо подвесить груз с общей массой, вдвое превышающей вес планируемой к установке люстры. Если такая нагрузка с легкостью выдерживается, то особых опасений возникать не должно.
А что делать, если старый крюк ненадежный или его состояние не внушает уверенности в том, что он выдержит нагрузку? Ничего страшного, можно установить его и самостоятельно.
С деревянным потолком проблем быть не должно в принципе – туда легко ввертывается крюк-шуруп.
Дюбеля «бабочка» и «улитка» для крепления деталей на гипсокартоне
Первые удерживаются в результате распора пластиковой конструкции под листом гипсокартона при вворачивании самореза. У вторых принцип действия иной – очень высокая и резкая резьба с большой плоскостью соприкосновения с материалом листа создает надежное соединение при вкручивании. «Улитка» вворачивается полностью, вровень с поверхностью ГВЛ, в нужном месте, а по ее центру остается отверстие, в которое легко заходит обычный саморез.
— Если люстра более тяжелая, то для крепления монтажной планки придется прибегнуть к методу с анкерами со шпильками. – — так, как описывалось выше. Выступающие резьбовые части двух или более шпилек станут креплениями для реечной или крестовидной консоли.
Все дальнейшие действия ничем не отличаются от монтажа люстры на обычном потолке.
Крепление люстры на натяжном потолке
Никаких практических советов по самостоятельному монтажу люстры на натяжной потолок даваться не будет – это должно делаться только мастерами и исключительно перед подвеской потолочного полотна.
Для установки люстры заранее готовится и подвешивается к плите перекрытия монтажная платформа, нижний срез которой должен приходиться на планируемую высоту натягиваемого полотна. Исходя из расположения этой закладной платформы мастера должны сами вырезать и должным образом обработать отверстия, укрепив их края, через которые и будут проходить провода и крепежные детали.
Схема подключения двухклавишного выключателя и ее особенности
Схемы подключения выключателя света с двумя клавишами – это немного сложнее, но все так же доступно для понимания даже для человека, далекого от физики. Итак, перед вами две клавиши. Левая и правая. Левая может включать и выключать лампочки, а правая может то же самое с другой группой лампочек. А если они работают вместе, то включаются и выключаются все лампочки в люстре.
Стандартные модели таких переключателей могут обслуживать осветительные приборы мощностью до 1000 Ватт. Но учтите, что в простом выключателе нет устройства защиты от короткого замыкания. Не стоит подключать к нему более мощные приборы освещения
Двойные выключатели бывают нескольких видов:
| Вид | Описание |
| Внутреннего монтажа | Для его установки придется штробить стены. Проводка укладывается в каналы и затирается штукатуркой, а сам выключатель должен быть утоплен в стену. Такие приборы выглядят аккуратно и не портят внешний вид интерьера. |
| Наружного монтажа | Установить такой прибор проще простого. Он монтируется прямо на поверхность стенки, а подводящие провода прячутся в кабель-каналы. Не очень эстетично, зато легко. |
| Защищенные от влаги | Переключатели, защищенные от повышенной влажности, очень пригодятся на кухне и в помещениях, где часто наблюдаются перепады температур и, как следствие, образование конденсата. |
| Модульные | В это понятие входят приборы со встроенной розеткой, они удобны для подключения торшера или бра, и устройства со световой индикацией. В выключенном состоянии переключатель подсвечивается светодиодом, и не нужно его долго искать в темной комнате. |
А теперь непосредственно о схеме. Современная проводка вся выполнена с заземлением, так что при работе вы столкнетесь не с двумя, а с тремя проводами. Один из них – фаза, второй – ноль, третий – заземление. Отличие одноклавишного устройства от двухклавишного всего лишь в переходниках, позволяющих подавать ток то на одно, то на второе соединение или одновременно на оба. Как и с одноклавишным вариантом следует помнить, что динамический элемент разрывает только фазу.
Схема 2х кнопочного выключателя с заземлением
Схема 2х кнопочного выключателя без заземления
Рекомендации по подключению двухкнопочного выключателя на две лампочки
Если в вашем доме установлена система TN-C, то вы столкнетесь только с двумя проводами – фазой и нулем. Как правило, они помещены в оболочки красного (фаза) и синего (ноль) цвета.
Фаза подключается к контактной точке, маркированной как L или 1 (маркировку устанавливает производитель . Группы источников света подключаются, соответственно к L1 и L2. Линия ноль тоже подключается к соответствующим контактам проводки от светильников с помощью клеммочек. Но ноль не разъединяется динамическим элементом, разъединяется только фаза.
Подключение к контактам при отсутствии заземляющей линии
Схема подключения двойных выключателей на две лампочки к TN-C системе. Если мы имеем дело с сиcтемой TN-S, имеющей три провода – фазу (красный), ноль (синий) и заземление (желто-коричневый), то следует учесть, что в переключателе есть специальный контакт для заземления и он обозначается таким значком:
Обратите внимание на подключение заземления на схеме:
Схема подсоединения выключателя к TN-S системе
Схема: как подключить люстру на двойной выключатель
Если перед вами стоит проблема, как подключить люстру к двухклавишному выключателю, не теряйтесь. Посчитайте количество проводов, сходящихся к месту расположения переключателя :
- 2 – от щитка (ноль и фаза);
- 3 – на переключатель (одна фаза на подходе и 2 – на выходе) ;
- 3 – на люстру (один на ноль и две фазы).
Итого должно получиться восемь.
Схема подключения люстры к двойному выключателю:
Эта схема для ситуации, когда у вас одна люстра с двумя группами осветительных приборов. А вот если две люстры в разных местах, например туалет и ванная комната, то из выключателя будут отходить 4 провода – на каждый светильник по нулю и фазе.
Подключение двухклавишного выключателя с розеткой, основные моменты
Как мы уже говорили, переключатели бывают модульными, объединенными с розеткой. Удобно установить такой у дивана и использовать для управления торшером и одновременного подключения ноутбука или зарядки для телефона.
Вот образец схемы подключения двухклавишного выключателя и розетки:
Вы видите, что от распределительной коробки отходит пять проводов. Ноль и заземлитель в этом случае подсоединяют к розетке. Фаза заходит сначала в розетку, а потом от нее идет перемычка в выключатель. Фаза проходит через коммутатор выключателя и распределяется на группы светильников. Ноль тоже направляют к группе светильников, но не от выключателя и розетки, а непосредственно от коробки. Скрутки в коробке защищают изолентой или используют все те же клеммы.
Подготовка. Определяем назначение проводов

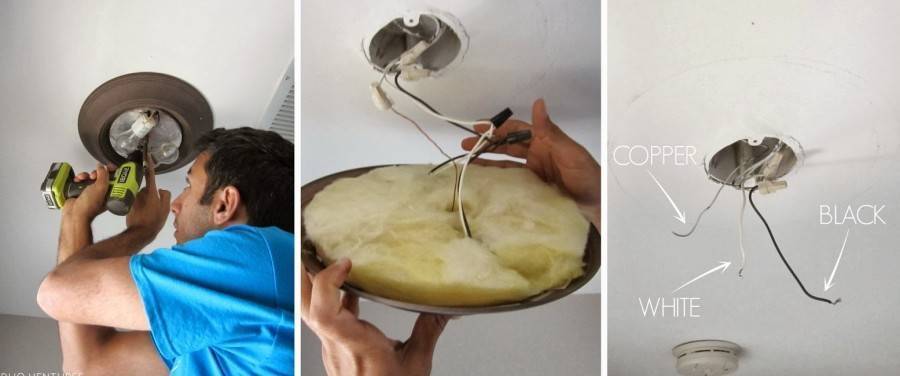

Приступаем к работе. Прежде всего, давайте определим, что за провода выходят из отверстия в потолке.
Если у вас новое здание, которое построено с соблюдением современных требований к электропроводке, у вас должен быть провод заземления. Он по стандарту имеет желтый цвет с зеленой полоской.
Посмотрите, если он имеется, его мы соединяем со стороны люстры и со стороны потолка. Если такого провода нет на люстре или на потолке, тогда свободный конец просто откусываем, изолируем кончик и оставляем в покое. Заметим, в зданиях построенных ранее, заземления нет, а потому такого провода не будет.
Прежде чем рассмотреть вопрос: как подключить люстру к выключателю, посмотрите, сколько еще проводов выходит, помимо заземления:
Если их два – у вас обычная проводка для обычной, простой люстры, включаемой одноклавишным выключателем. Один из них будет фаза, пущенная через выключатель, а второй – ноль.
Если три провода – один из них ноль, два других идут через многосекционный выключатель и используются для включения двух режимов люстры.
Если проводов больше, что бывает крайне редко, то придется разбираться. Проще будет обратиться к специалисту – электрику, он поможет понять что, откуда и зачем. Далее, необходимо найти, какой провод фаза, а какой ноль.
Подключаем выключатель
Подключение наиболее простого варианта люстры с одной лампой к выключателю с одной клавишей не представляет особых сложностей. Если число ламп две и более, то число клавиш выключателя может быть две или три.
В случае, когда имеется готовая проводка, и количество групп ламп соответствует числу клавиш выключателя, производят замену его согласно схеме подключения.
Подключение в соответствии со схемой
При установке этого прибора на новой проводке, следует учесть специфику его конструкции. В выключателях с двумя и тремя клавишами имеется клемма, которая является общей. Она служит для коммутации с питающим проводом, идущим из распредкоробки. Остальные клеммы, в зависимости от расположения клавиш и выбранного порядка группирования ламп, соединяются с проводами патронов, проходящих через коробку.
Крюк с пружинным фиксатором-«бабочкой»
— Если это вариант невозможен, например, в случае, когда «штатный» проем для крюка отсутствует, необходимо будет высверлить в бетонном перекрытии отверстие под пластиковый дюбель, но лучше все же – под металлический анкер с кольцом или крюком.
Перед сверлением нелишним будет оценить направление проводки от распределительной коробки к выходу на потолке, чтобы случайно буром не перебить кабель или не нарушить его изоляцию.
Если при сверлении попалась внутренняя полость плиты, применяют специальный металлический дюбель для пустотных конструкций – при его вкручивании образуется «юбка», надежно удерживающая крепежный элемент в перекрытии.
Как работает раздельное питание люстры?
Чтобы понимать в какой последовательности подключать провода в выключателе, нужно разобраться в том, как электричество бежит через люстру, питая лампы. В этой главе мы с вами и займемся этим вопросом.
Строение люстры
Какой бы сложной не была электрическая часть прибора, она всегда будет заканчиваться выводами из двух, трех или четырех проводов. Самые простые могут подключаться только 2-мя проводами. Количество клемм ничего нам не говорит об их назначении. Давайте разберем эту тему подробно.

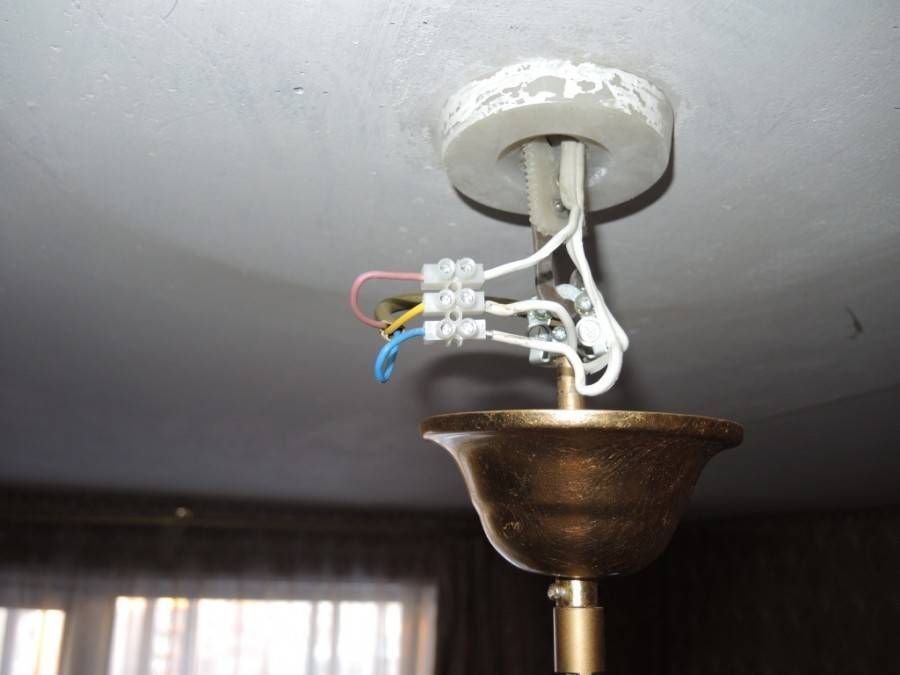

Клеммная колодка в основании люстры
На фотоснимке выше вы можете видеть классическую клеммную колодку, из которой выходит два цветных провода.
Итак, один провод – это рабочая фаза, обозначенная латинской буквой L (черный провод, хотя может быть и любой другой), а второй это нуль – буква N (во всех схемах для него используются провода синего цвета). По сути, лампе все равно, на какой контакт ей подать фазу, гораздо важнее, какой из проводов пойдет на выключатель
Схема подключения светильников к двухклавишным выключателям
Внимательно изучите представленную схему – нас интересуют серые линии, обозначающие фазу. Сразу становится понятным, что именно они тянутся к двухклавишному выключателю. Это очень важный момент, так как некоторые электрики не соблюдают этого правила и пускают туда нуль.
Возвращаемся снова к нашей люстре с двумя проводами. Для ее подключения нужен одноклавишный выключатель, который будет разрывать фазный провод, идущий из распределительной коробки. Нуль при этом протянется прямиком в коробку – ему выключатель не требуется, где подсоединится к общему нулю домовой сети. Все предельно просто и понятно.
Светильник с 3-мя проводами
На фото показано основание бра, но это никакого значение не имеет, принцип работы и подключения у прочих светильников с люстрами одинаковый. Тут мы видим, что из корпуса прибора выходит три провода. Синий мы уже знаем – это нуль, с черным тоже все понятно, а вот желто-зеленого раньше не было.
Заземление мы можем подключить только в том случае, если оно предусмотрено в домовой электрической сети. В распределительной коробке будет выведена общая земля, к которой будут сходиться желто-зеленые провода ото всех электрических точек дома.
Фактически, схема подключения такой люстры ничем не отличается от описанной ранее, и для нее требуется одноклавишный выключатель.
Люстра с 6-ю проводами

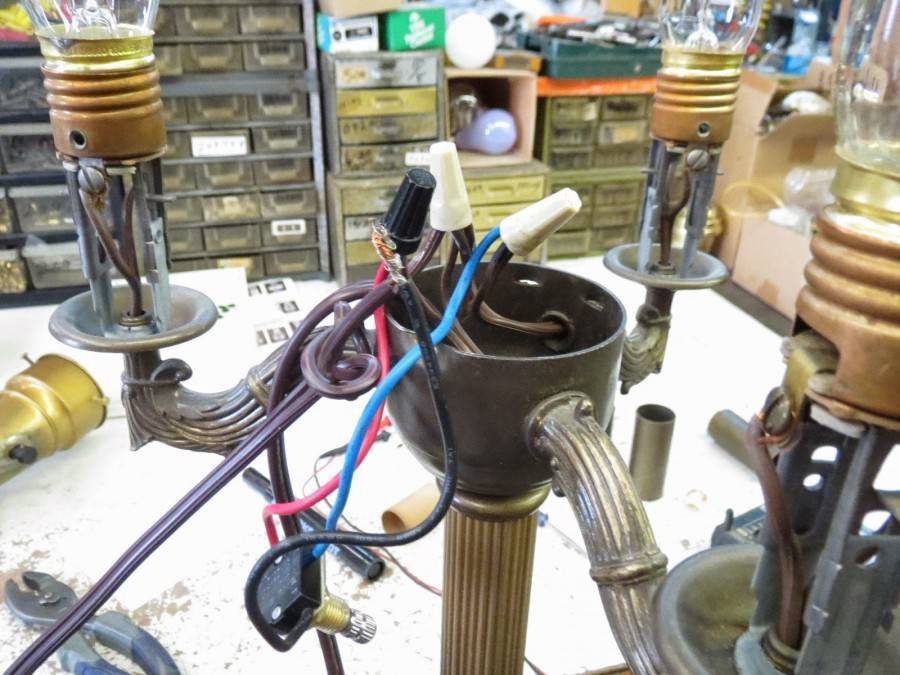

На фото показана люстра на несколько свечей. Так как от каждого цоколя идет по два провода, все их выводы будут тянуться в основание прибора, хотя в хороших люстрах всю схему запитки производитель делает сам и зачастую прячет ее в скрытой части корпуса.
Теперь посмотрите, как скручены друг с другом провода – они соединены вместе по цветам. Фактически, они образуют те же два провода, про которые мы писали выше. То есть при таком соединении вам также понадобится только одноклавишный выключатель.
Схема на три провода
Последний вариант, когда из люстры выходит три провода, не считая заземление, либо же вы самостоятельно делаете такую скрутку – ее пример показан на фото выше. Давайте его внимательно рассмотрим. Мы видим, что все нулевые провода соединены вместе и подключены к одной клемме «Ваго». Вот вам яркий пример того, как не соблюдается цветовая маркировка. Фазные провода разделены в определенном порядке, скорее всего, через один, и подключены к двум клеммам. Такая схема нам подсказывает, что на люстру для зажигания всех свечей нужно подвести две отдельные фазы. Именно это и можно реализовать посредством двухклавишного выключателя.
Проверка наличия фазы мультиметром
Мультиметр представляет собой измерительный прибор с малыми габаритами, который предназначен для выполнения различных измерений и тестов электрических цепей.
Прибор мультиметр
В комплекте с прибором идут щупы. Один их конец оборудован штепселем, необходимым для подключения в гнездо мультиметра, расположенного на передней панели. Другой конец оснащен специальным держателем, который имеет оголенный контакт – щуп. Именно его подключают в тестируемую схему. При использовании устройства следует помнить правило, которого придерживаются электрики всего мира: красным цветом маркируется щуп для соединения с положительным полюсом, черным – с отрицательным.
Перед измерением напряжения в цепи задают установки прибора. В нашем случае – это переменный ток и предел измерения выше 250 В. Далее щупы подключаются параллельно в цепь, и на дисплее прибора высвечивается искомая величина. При определении нулевого провода производят соответствующую перенастройку мультиметра.

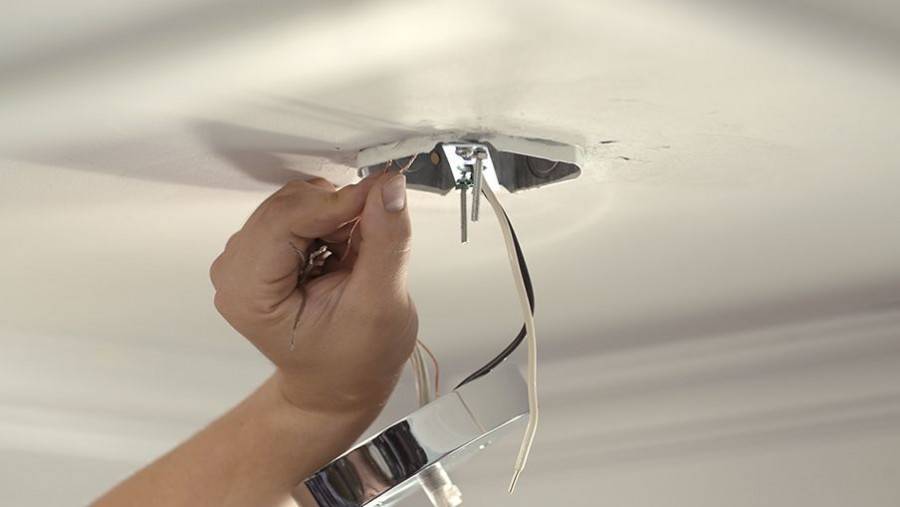

Крепление и подключение проводов
Методика крепления люстры к потолку остается прежней. Классические варианты предусматривают крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус люстры. Для каждой модели прилагается инструкция, как это сделать.
Крюк для крепления люстры на потолке

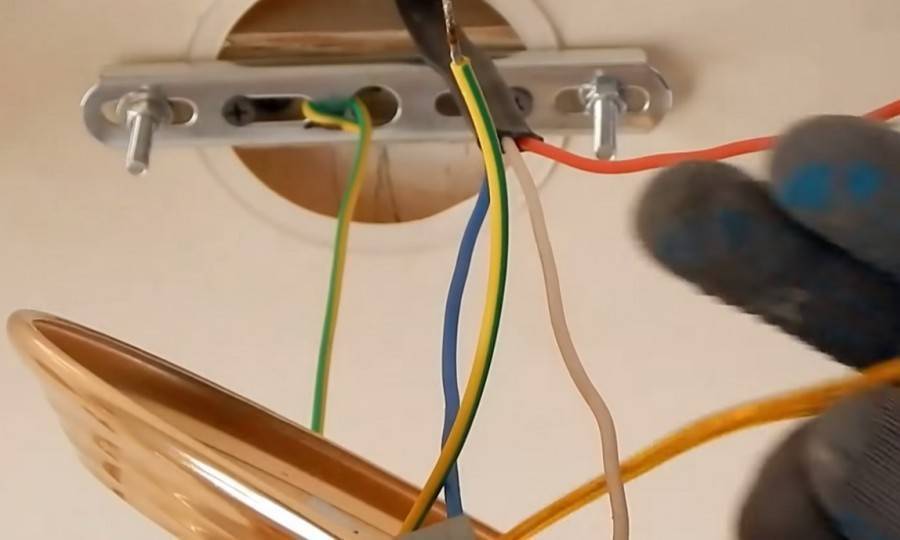

Металлические планки для крепления люстры
Сложность при сборке системы дистанционного управления, подключения люстры заключается в том, где установить контроллер. Контроллер – это один из важнейших элементов дистанционной системы управления, он принимает сигналы, посылаемые с пульта или стационарного выключателя, и осуществляет заданные сигналом коммутации для установленного режима освещения. Опции могут быть самые разные:
- включение отдельных групп ламп на люстре;
- регулировка яркости освещения;
- на стационарном пульте бывают функции поиска дистанционного пульта – нажимается соответствующая кнопка и подается сигнал, который включает на дистанционном пульте мелодию или тональный звук, что значительно облегчает его поиск.
Обычно контроллер имеет малые габариты и легко помещается под декоративный колпак люстры, который закрывает колодку подключения проводов на потолке.
Установка контроллера в корпусе люстры
Можно установить контроллер в стене со стационарным переключателем или в другом месте, для этого придется протянуть от него провода к люстре и стационарному пульту управления.
В квартирах для освещения обычно предусматривают двойной или тройной выключатель, контроллер расширяет эти возможности.
Различные модели контроллеров имеют отличия в схемах подключения. К каждому изделию прилагается электрическая схема, иногда даже пиктографический рисунок, где указан цвет проводов и места соединения. При сборке рекомендуется придерживаться этих инструкций. В большинстве случаев на контроллере три контакта для подключения к сети – фаза, ноль и заземление, и 2–4 контакта на отдельные группы ламп, которые подключаются к фазным проводам люстры (обычно коричневого цвета).
Одноканальный контроллер и пульт дистанционного управления
Все нулевые концы соединяются скруткой в один контакт, который изолируется кембриком, изолентой или специальными пластиковыми колпачками. Провода заземления (желто-зеленого цвета) соединяются таким же образом и фиксируются предусмотренным для этого болтом на корпус люстры. Если такого крепления нет, допускается заизолировать контакт и никуда не подключать.
Многоканальный контроллер и пульт дистанционного управления для люстры
Монтаж контроллера и все электрические соединения делаются при обесточенной сети в помещении этого здания.
Заключение
Для того чтобы подключить люстру с пультом, потребуется немного терпения, мультиметр, изоляционная лента и набор контактных фишек. Сам процесс во многом похож на детский конструктор, поэтому спешить и переживать по поводу неработающих узлов не стоит. Скорее всего, дело в плохих контактах, относитесь к процессу установки на люстре контроллера, как к головоломке, и решение всегда найдется.
Сейчас люстры с пультом управления очень популярны, в каждом частном доме или квартире есть потолочный светильник. Для равномерного распределения света в комнате люстру располагают, как правило, в центре потолка помещения. Крепится люстра либо на дюбеля к потолку, либо подвешивается на специальный крюк. Вот представлены специально для Вашего внимания 2 наиболее распространенных метода установки люстры:
планка устанавливается на потолок, обычно она входит в комплект люстры. Двумя декоративными болтами планка крепится. Потом к потолку подводят провода, устанавливают люстру и хорошо затягивают болты.
Во многих домах есть большое отверстие для установки крюка. Для скрытия этого отверстия, планку помещают таким образом, чтобы в дальнейшем люстра скрыла это отверстие. Так устанавливаются распространенные недорогие светильники и люстры. Для установки этого оборудования Вам обязательно понадобится помощь.
Тяжелые и объемные люстры устанавливаются другим способом. Такие люстры состоят из 2-х частей: мощное основание с регулирующей аппаратурой и трансформатором и внешняя панель с декоративными электрическими патронами.
Сначала основание люстры крепится к потолку четырьмя дюбелями, выполняется подключение питающих проводов к обмотке первичного трансформатора контактами. Они легко определяются из-за своей характерной тонкости. Далее внешняя панель устанавливается и укрепляется декоративными болтами к основанию люстры и хорошо закрепляется.
Перед установкой люстры нужно снять с нее хрупкие и легкобьющиеся предметы, чтобы исключить их поломку и не разбить стеклянные декорации. После установки и подключения люстры ее проверяют во всех режимах ее работы и функциях. Только потом все снятые элементы крепятся обратно на люстру.
Люстра, устанавливаемая на крюк, подключается намного легче. Ее вешают на крюк, присоединяют к ней необходимые провода, маскируют декоративным колпачком соединение проводов и тщательно его закрепляют. Проверяем работоспособность люстры во всех доступных рабочих режимах и устанавливаем оставшиеся детали.
