Что такое «вольт-ампер»
Прежде, чем рассматривать, как ва перевести в ватты, нужно усвоить, что это такое мощность ва. Вольт-ампер является внесистемной измерительной единицей. В России ее часто используют на равных с ваттом – единицей международной системы СИ. Мощность ва равна перемноженным друг на друга действующим показателям силы тока и напряжения. На письме измерительную единицу принято показывать как В·А или V·A. Есть и дольные, и кратные единицы, например, в одном мегавольтампере содержится миллион ВА. Такую единицу обозначают как МВ·А, в профессиональной речи именуют «эмва». Киловольт-ампер равен тысяче ВА. Дольные единицы на практике, как правило, не используются.
Важно! Иногда В·А ошибочно приравнивают к полной мощности или рассматривают как единицу, абсолютно эквивалентную ватту. Это ошибка, связанная с отождествлением некоторой величины и ее размерности
В вольт-амперах измеряется полная электрическая мощность, применяется эта единица для оценки мощности в цепях, где действует переменный электроток: в этих условиях потребность ва переводить в ватты отсутствует, так как они друг другу равны
При работе с постоянным током дела обстоят иначе: вольт-амперный показатель приравнивается к активной (а не общей) мощности в ваттах, в этом случае для выяснения мощностных характеристик потребуется провести некоторые расчеты
В вольт-амперах измеряется полная электрическая мощность, применяется эта единица для оценки мощности в цепях, где действует переменный электроток: в этих условиях потребность ва переводить в ватты отсутствует, так как они друг другу равны. При работе с постоянным током дела обстоят иначе: вольт-амперный показатель приравнивается к активной (а не общей) мощности в ваттах, в этом случае для выяснения мощностных характеристик потребуется провести некоторые расчеты.
Что такое вольты, амперы и ватты
Вольт является измерительной электропотенциальной единицей, электронапряжением и электродвижущей силой. Считается величиной электронапряжения на проводниковом конце, которая необходима, для того чтобы выделить тепло с мощностью в 1 вт при постоянном электротоке, протекающим через проводниковый элемент, равный амперажу.

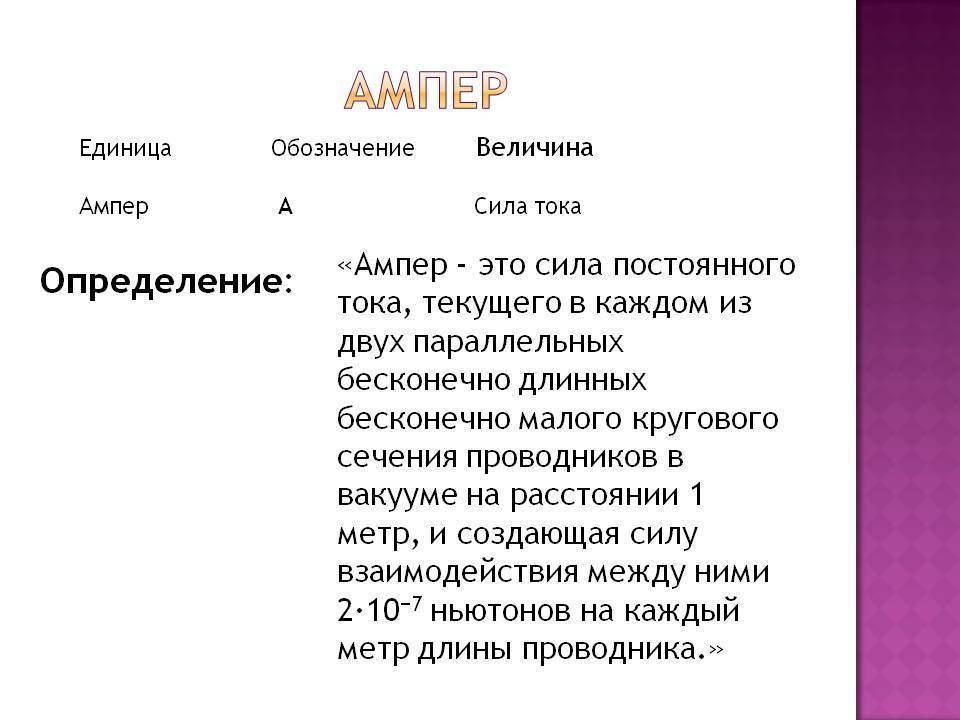

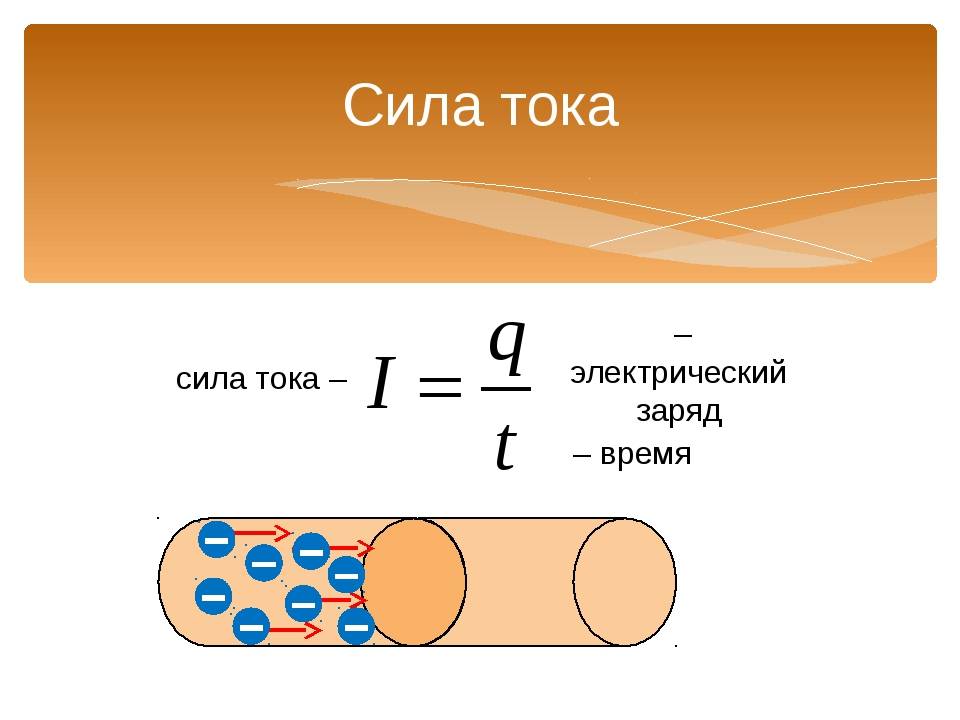

Ампер считается измерительной единицей электротока в международной системе или же силой электротока, проникающей через проводниковый элемент в количестве один кулон за одну секунду.
Ватт является измерительной мощностной единицей, а также тепловым потоком, потоком звуковой энергии, активной и полной мощностью переменного электротока. Все это скалярные измерительные единицы в международной системе.

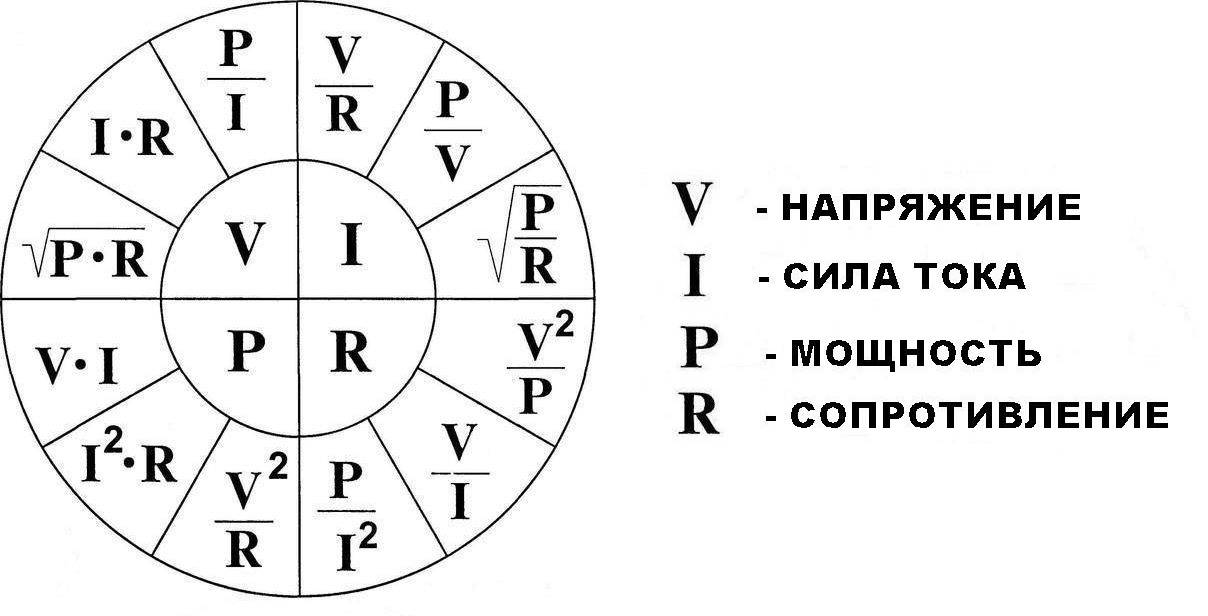

Обратите внимание! Для их подсчета используются специальные формулы. Так, чтобы найти электронапряжение, измеряемое в вольтах, необходимо электрическое поле поделить на заряд, перемещаемый по участку электроцепи
Чтобы отыскать электроток, стоит напряжение поделить на проводниковое сопротивление, а чтобы отыскать мощность необходимо умножить напряжение на токовую силу или же двойное значение силы тока умножить на сопротивление
Также есть возможность поделить двойное значение напряжение на сопротивление
Чтобы отыскать электроток, стоит напряжение поделить на проводниковое сопротивление, а чтобы отыскать мощность необходимо умножить напряжение на токовую силу или же двойное значение силы тока умножить на сопротивление. Также есть возможность поделить двойное значение напряжение на сопротивление.
Определение измерительных величин
Что такое ватт и вольт
1 вольт равен единице напряжения, созданного электрическим током, на концах проводящего устройства, предназначенного для тепловыделения мощностью в 1 ватт при постоянной электротехнической характеристике, проходящим через проводник. Характеристика вольта также определяется как разность потенциалов между двумя измеряемыми точками, при передвижении заряда в один кулон из точки А в точку В, когда требуется выполнить работу величиной в 1 джоуль.
Вольты, ватты и амперы
1 Вт – показатель мощности, при котором за секунду выполняется работа равная 1 Дж. Получается, что Вт считается производной от двух величин. Мощность и напряжение имеют соотношение:
1Вт = 1В*1А

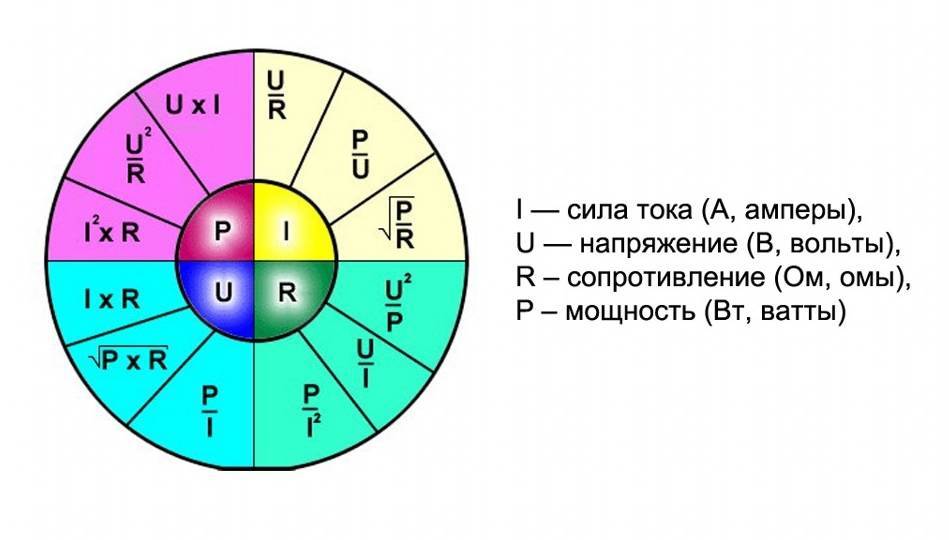

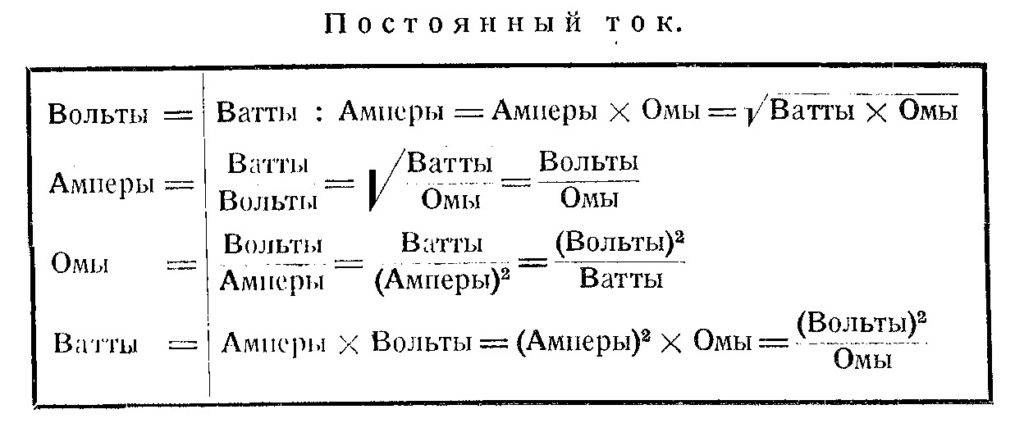

Формулы
Чтобы иметь представление, что такое мощность, необходимо мыслить логически. Если считать, что это просто сила, такое заключение будет неверным. Чтобы правильно дать оценку физической величине, достаточно знать, что мощность является скоростью, с которой устройство потребляет энергию.
К примеру, лампа может давать яркий либо тусклый свет, зависит от того, с какой скоростью потребляется энергия. Если яркость выше, то расход больше, и наоборот.
Внимание! Показатель мощности распространяется на все электрические приборы, но она не всегда связана с электроэнергией. Это основное различие показателей
Основные величины тока
Основные величины тока
Мощность также бывает:
- Тепловая – определяется по температурным параметрам.
- Электрическая – показатель учитывается в электрических приборах, в том числе в лампочках.
- Механическая, определяемая по количеству лошадиных сил.
Все перечисленное относится к физическим характеристикам.
Однофазная сеть напряжением В
Сила тока I (в амперах, А) подсчитывается по формуле:
I = P / U,
где P – электрическая полная нагрузка (обязательно указывается в техническом паспорте устройства), Вт (ватт);
U – напряжение электрической сети, В (вольт).
Ниже в таблице представлены величины нагрузки типичных бытовых электроприборов и потребляемый ими ток (для напряжения 220 В).
| Электроприбор | Потребляемая мощность, Вт | Сила тока, А |
| Стиральная машина | 2000 – 2500 | 9,0 – 11,4 |
| Джакузи | 2000 – 2500 | 9,0 – 11,4 |
| Электроподогрев пола | 800 – 1400 | 3,6 – 6,4 |
| Стационарная электрическая плита | 4500 – 8500 | 20,5 – 38,6 |
| СВЧ печь | 900 – 1300 | 4,1 – 5,9 |
| Посудомоечная машина | 2000 — 2500 | 9,0 – 11,4 |
| Морозильники, холодильники | 140 — 300 | 0,6 – 1,4 |
| Мясорубка с электроприводом | 1100 — 1200 | 5,0 — 5,5 |
| Электрочайник | 1850 – 2000 | 8,4 – 9,0 |
| Электрическая кофеварка | 6з0 — 1200 | 3,0 – 5,5 |
| Соковыжималка | 240 — 360 | 1,1 – 1,6 |
| Тостер | 640 — 1100 | 2,9 — 5,0 |
| Миксер | 250 — 400 | 1,1 – 1,8 |
| Фен | 400 — 1600 | 1,8 – 7,3 |
| Утюг | 900 — 1700 | 4,1 – 7,7 |
| Пылесос | 680 — 1400 | 3,1 – 6,4 |
| Вентилятор | 250 — 400 | 1,0 – 1,8 |
| Телевизор | 125 — 180 | 0,6 – 0,8 |
| Радиоаппаратура | 70 — 100 | 0,3 – 0,5 |
| Приборы освещения | 20 — 100 | 0,1 – 0,4 |
На рисунке представлена схема устройства электроснабжения квартиры при однофазном подключении к сети напряжением 220 В.
Как видно из рисунка, различные потребители электроэнергии подключены через соответствующие автоматы к электросчётчику и далее общему автомату, который должен быть рассчитан на нагрузку приборов, которыми будет оборудована квартира. Провод, который подводит питание также должен удовлетворять нагрузке энергопотребителей.

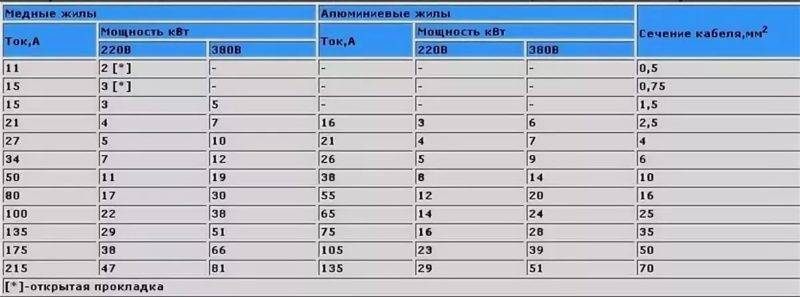

Ниже приводится таблица для скрытой проводки при однофазной схеме подключения квартиры для подбора провода при напряжении 220 В
| Сечение жилы провода, мм2 | Диаметр жилы проводника, мм | Медные жилы | Алюминиевые жилы | ||
| Ток, А | Мощность, Вт | Ток, А | Мощность, кВт | ||
| 0,50 | 0,80 | 6 | 1300 | ||
| 0,75 | 0,98 | 10 | 2200 | ||
| 1,00 | 1,13 | 14 | 3100 | ||
| 1,50 | 1,38 | 15 | 3300 | 10 | 2200 |
| 2,00 | 1,60 | 19 | 4200 | 14 | 3100 |
| 2,50 | 1,78 | 21 | 4600 | 16 | 3500 |
| 4,00 | 2,26 | 27 | 5900 | 21 | 4600 |
| 6,00 | 2,76 | 34 | 7500 | 26 | 5700 |
| 10,00 | 3,57 | 50 | 11000 | 38 | 8400 |
| 16,00 | 4,51 | 80 | 17600 | 55 | 12100 |
| 25,00 | 5,64 | 100 | 22000 | 65 | 14300 |
Как видно из таблицы сечение жил зависит кроме нагрузки и от материала, из которого изготовлен провод.
Предварительные подсчеты
Первым делом необходимо проверить, какие из розеток контролируются тем же автоматом, на который подключается новое оборудование. Возможно, что и часть освещения квартиры питается посредством того же автоматического устройства отключения. А бывает и совсем непонятный монтаж электропроводки в квартире, при котором все электроснабжение запитано через один-единственный автомат.
После того, как определено количество включаемых потребителей, нужно сложить их потребление для получения общего показателя, т.е. узнать, сколько ватт могут потреблять приборы при условии их одновременного включения. Конечно, вряд ли они будут работать все вместе, но исключать этого нельзя.
Формула расчета напряжения
При подобных подсчетах необходимо учесть один нюанс — на некоторых приборах потребляемая мощность указана не статичным показателем, а диапазоном. В таком случае берется верхний предел мощности, что обеспечит небольшой запас. Это намного лучше, чем брать минимальные значения, ведь в таком случае автоматическое отключающее устройство будет срабатывать при полной нагрузке, что совершенно неприемлемо.
Произведя положенные подсчеты, можно переходить к вычислениям.
Как перевести ватт в ампер
Перевести ватт в ампер нужно в ситуации, когда необходимо поставить защитное устройство и нужно выбрать, с каким номинальным током оно должно быть. Из инструкции по эксплуатации ясно, сколько ватт потребляет бытовой прибор, подключаемый к однофазной сети.
Задача рассчитать, сколько ампер в ваттах или какая соответствует розетка для подключения, если микроволновая печь потребляет 1,5 кВт. Для удобства расчета киловатты лучше перевести в ватты: 1,5 кВт = 1500 Вт. Подставляем значения в формулу и получаем: 1500 Вт / 220 В = 6,81 А. Значения округляем в большую сторону и получаем 1500 Вт в пересчете на амперы — потребление тока СВЧ не менее 7 А.
Если подключать несколько приборов одновременно к одному устройству защиты, то чтобы посчитать, сколько в ваттах ампер, нужно все значения потребления сложить вместе. Например, в комнате используется освещение со светодиодными лампами 10 шт. по 6 Вт, утюг мощностью 2 кВт и телевизор 30 Вт. Сначала все показатели нужно перевести в ватты, получается:
- лампы 6*10= 60 Вт,
- утюг 2 кВт=2000 Вт,
- телевизор 30 Вт.
60+2000+30=2090 Вт.
Теперь можно перевести ампер в ватты, для этого подставляем значения в формулу 2090/220 В = 9,5 А ~ 10 А. Ответ: потребляемый ток около 10 А.

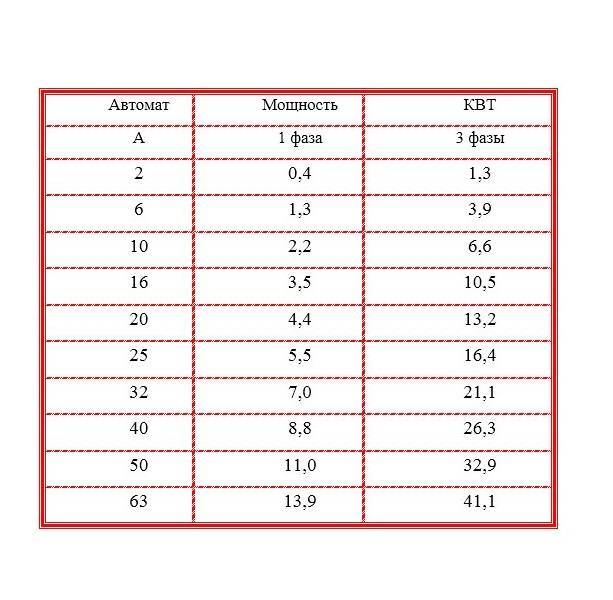

Необходимо знать, как перевести амперы в ватты без калькулятора. В таблице показано соответствие скорости потребления электроэнергии силе тока при однофазной и трехфазной сетях.
| Ампер (А) | Мощность (кВт) | |
| 220 В | 380 В | |
| 2 | 0,4 | 1,3 |
| 6 | 1,3 | 3,9 |
| 10 | 2,2 | 6,6 |
| 16 | 3,5 | 10,5 |
| 20 | 4,4 | 13,2 |
| 25 | 5,5 | 16,4 |
| 32 | 7,0 | 21,1 |
| 40 | 8,8 | 26,3 |
| 50 | 11,0 | 32,9 |
| 63 | 13,9 | 41,4 |
Для чего нужен осциллограф и как им выполнять измерения тока, напряжения, частоты и сдвига фаз
Определение направления вектора магнитной индукции с помощью правила буравчика и правила правой руки
Какие есть профессии, связанные с электричеством
В чём отличие проводников от диэлектриков, их свойства и сфера применения
История открытия электричества
Что такое термостат и какой у него принцип работы
Полное описание жизни и основные изобретения Томаса Эдисона
Как установить дверной электрический звонок — пошаговая инструкция
Необходимость перевода ампер в киловатты
Мощность и сила тока две основные характеристики, которые необходимо знать, чтобы правильно установить защитные устройства при работе с электрическими приборами, подключаемыми к сети. Каждый подключенный к сети прибор должен быть защищен индивидуально подбираемыми защитными устройствами. В то же время, проводка электросети может оплавиться и загореться, если защитные устройства подобраны неправильно и не соответствуют техническим характеристикам сети. Ведь все электрические провода, которые используются, имеют собственную токонесущую способность, зависящую от сечения жилы провода, причем нужно учитывать материал, из которого эти жилы произведены.
Защитные устройства обычно срабатывают при скачках напряжения, которые могут вывести из строя приборы, включенные в сеть на этот момент. Чтобы этого не произошло, защита должна отключить ветку, к которой подключены маломощные приборы. Но на реле стоит только обозначение силы тока в амперах. А электроприборы, которые мы включаем в сеть, маркируются потребляемой мощностью в ваттах и киловаттах. Связь между мощностью и силой тока очень тесная.
Чтобы это понять, нужно разобраться в терминологии и принципах действия электрической сети.
- Обычно рассматривают напряжение в сети, которое представляет собой разность потенциалов, то есть работу, которая происходит при перемещении электрического заряда от одной точки в электрической сети к другой. Напряжение в любой электрической сети обозначается в вольтах.
- Силой тока, которая измеряется в амперах, называется число ампер, проходящих по проводнику за определенную единицу времени.
- Мощностью тока называется скорость перемещения заряда по проводнику и измеряется она в ваттах или киловаттах.
Чтобы электрические приборы высокой мощности могли нормально работать в сети, она должна обладать высокой скоростью передачи энергии, проходящей через эту сеть, то есть в сети должен быть ток высокой мощности. Поэтому автоматы, которые срабатывают на увеличение нагрузки на прибор, должны иметь более высокий порог реакции на пиковую нагрузку, чем для менее мощных устройств, подключаемых к данной конкретной электрической сети. Для создания резерва безопасности работы таких автоматов и возникает необходимость расчета точной нагрузки.
Примеры перевода ампер в киловатты
Преобразование ампер в киловатты — довольно простая математическая операция.
Бывает так, что на этикетке электроприбора присутствует значение мощности в кВт. В этом случае придется киловатты переводить в амперы. При этом I = P : U = 1000 : 220 = 4,54 А. Справедливо и обратное — P = I х U = 1 х 220 = 220 Вт = 0,22 кВт

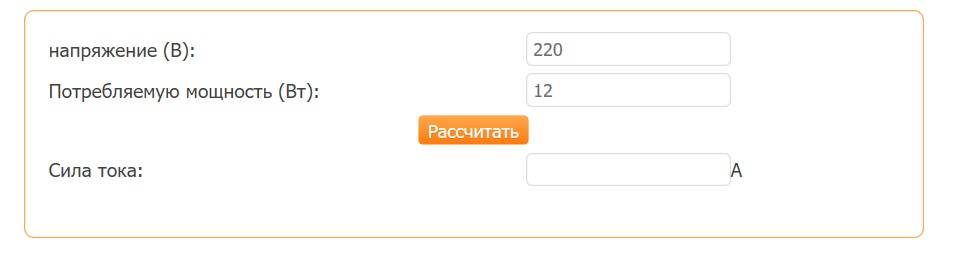

Существует также много онлайн – программ, где нужно всего-навсего ввести известные параметры и нажать соответствующую кнопку.
Пример №1 — перевод А в кВт в однофазной сети 220В
Перед нами стоит задача: определить предельную мощность, допустимую для автоматического выключателя однополюсного с номинальным током 25 А.
Применим формулу:
P = U х I
Подставив значения, которые известны, получим: P = 220 В х 25 А = 5 500 Вт = 5,5 кВт.
Это обозначает, что к этому автомату могут быть подключены потребители, общая мощность которых не выходит за пределы 5,5 кВт.
По такой же схеме можно решить вопрос подбора сечения провода для электрочайника, потребляющего 2 кВт.
В этом случае I = P : U= 2000 : 220 = 9 А.
Это совсем маленькое значение. Нужно серьезно подойти к выбору сечения провода и материалу. Если отдать предпочтение алюминиевому, он выдержит только слабые нагрузки, медный с такого же диаметра будет мощнее в два раза.

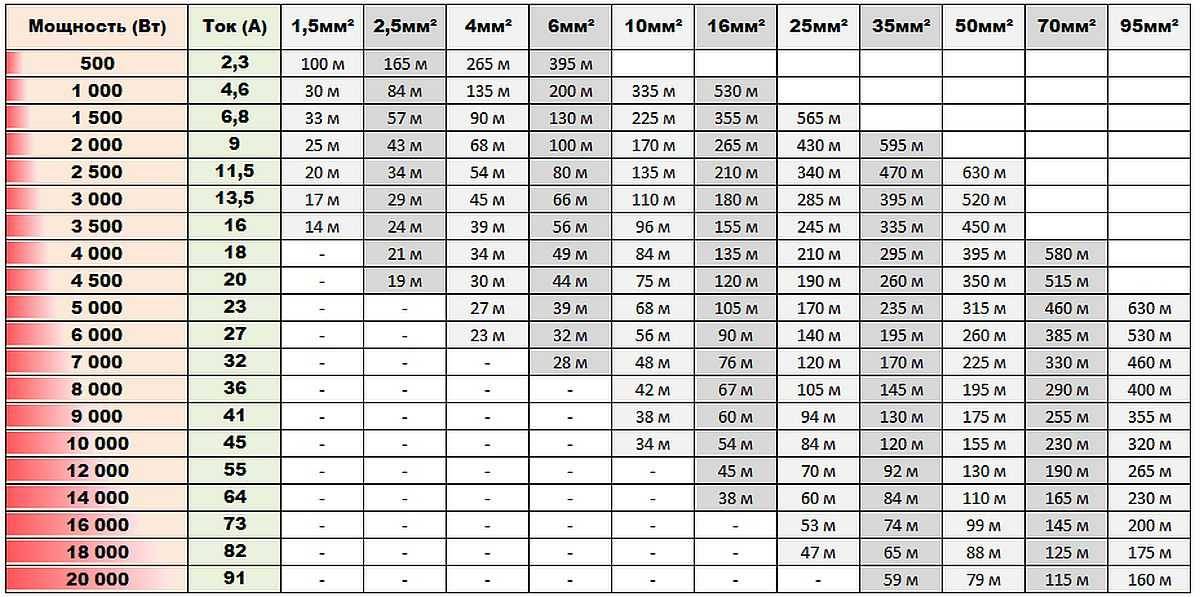

Подробнее о выборе нужного сечения провода для устройства домашней проводки, а также правила вычисления сечения кабеля по мощности и по диаметру мы разбирали в следующих статьях:
- Сечение провода для домашней проводки: как правильно произвести расчет
- Расчёт сечения кабеля по мощности и току: как правильно рассчитать проводку
- Как определить сечение провода по диаметру и наоборот: готовые таблицы и расчетные формулы
Пример №2 — обратный перевод в однофазной сети
Усложним задачу — продемонстрируем процесс перевода киловатт в амперы. Имеем какое-то число потребителей.
Среди них:
- четыре лампы накаливания каждая по 100 Вт;
- один обогреватель мощностью 3 кВт;
- один ПК мощностью 0,5 кВт.
Определению суммарной мощности предшествует приведение величин всех потребителей к одному показателю, точнее — киловатты следует перевести в ватты.
Розетки, АВ в своей маркировке содержат амперы. Для непосвященного человека сложно понять, отвечает ли нагрузка по факту расчетной, а без этого невозможно правильно выбрать предохранитель
Мощность обогревателя равна 3 кВт х 1000 = 3000 Вт. Мощность компьютера — 0,5 кВт х 1000 = 500 Вт. Лампы — 100 Вт х 4 шт. = 400 Вт.
Тогда обобщенная мощность: 400 Вт + 3000 Вт + 500 Вт = 3 900 Вт или 3,9 кВт.
Такой мощности соответствует сила тока I = P : U = 3900Вт : 220В = 17,7 А.
Из этого вытекает, что приобрести следует автомат, рассчитанный на номинальный ток не меньше, чем 17,7 А.
Наиболее соответствующим нагрузке мощностью 2,9 кВт является автомат стандартный однофазный 20 А.
Пример №3 — перевод ампер в кВт в трехфазной сети
Алгоритм перевода ампер в киловатты и в обратном направлении в трехфазной сети отличается от сети однофазной только формулой. Допустим, нужно высчитать, какую же наибольшую мощность выдержит АВ, номинальный ток которого 40 А.
В формулу подставляют известные данные и получают:
P = √3 х 380 В х 40 А = 26 296 Вт = 26,3кВт
Трехфазный АБ на 40 А гарантировано выдержит нагрузку 26,3 кВт.
Пример №4 — обратный перевод в трехфазной сети
Если мощность потребителя, подключаемого к трехфазной сети, известна, ток автомата вычислить легко. Допустим, имеется трехфазный потребитель мощностью 13,2 кВт.
В ваттах это будет: 13,2 кт х 1000 = 13 200 Вт
Далее, сила тока: I = 13200Вт : (√3 х 380) = 20,0 А
Получается, что этому электропотребителю нужен автомат номиналом 20 А.
Для однофазных аппаратов существует следующее правило: один киловатт соответствует 4,54 А. Один ампер — это 0,22 кВт или 220 В. Это утверждение — прямой результат, вытекающий из формул для напряжения 220 В.
Правила проведения перевода
Часто изучая инструкцию, прилагаемую к некоторым приборам, можно увидеть обозначение мощности в вольт-амперах. Специалисты знают разницу между ваттами (Вт) и вольт-амперами (ВА), но практически эти величины обозначают одно и то же, поэтому преобразовывать здесь ничего не нужно. А вот кВт/час и киловатты — понятия разные и путать их нельзя ни в коем случае.
Чтобы продемонстрировать, как выразить электрическую мощность через ток, нужно воспользоваться следующими инструментами:
- тестером;
- токоизмерительными клещами;
- электротехническим справочником;
- калькулятором.
При перерасчете ампер в кВт используют следующий алгоритм:
- Берут тестер напряжения и измеряют напряжение в электроцепи.
- Используя токоизмерительные ключи, замеряют силу тока.
- Производят перерасчет, используя формулу для постоянного напряжения в сети или переменного.
В результате мощность получают в ваттах. Чтобы преобразить их в киловатты, делят получившееся на 1000.
Однофазная электрическая цепь
На однофазную цепь (220 В) рассчитано большинство бытовых приборов. Нагрузка здесь измеряется в киловаттах, а маркировка АВ содержит амперы.
Чтобы не заниматься вычислениями, при выборе автомата можно воспользоваться ампер-ватт таблицей. Здесь уже есть готовые параметры, полученные путем выполнения перевода при соблюдении всех правил
Ключевым при переводе в этом случае является закон Ома, который гласит, что P, т.е. мощность, равна I (силе тока) умноженной на U (напряжение). Подробнее о расчете мощности, силы тока и напряжения, а также о взаимосвязи этих величин мы говорили в этой статье.
Отсюда вытекает:
кВт = (1А х 1 В) / 1 0ᶾ
А как же это выглядит на практике? Чтобы разобраться, рассмотрим конкретный пример.
Допустим, автоматический предохранитель на счетчике старого типа рассчитан на 16 А. С целью определения мощности приборов, которые можно безболезненно включить в сеть одновременно, нужно осуществить перевод ампер в киловатты с применением вышеприведенной формулы.
Получим:
220 х 16 х 1 = 3520 Вт = 3,5КВт
Как для постоянного, так и переменного тока применяется одна формула перевода, но справедлива она только для активных потребителей, таких как нагреватели лампы накаливания. При емкостной нагрузке обязательно возникает сдвиг фаз между током и напряжением.
Это и есть коэффициент мощности или cos φ
Тогда как при наличии только активной нагрузки этот параметр принимают за единицу, то при реактивной нагрузке его нужно принимать во внимание
Если нагрузка смешанная, значение параметра колеблется в диапазоне 0,85. Чем меньше приходится на реактивную составляющую мощности, тем незначительней потери и тем выше коэффициент мощности. По этой причине последний параметр стремятся повысить. Обычно производители указывают значение коэффициента мощности на этикетке.
Трехфазная электрическая цепь
В случае переменного тока в трехфазной сети берут значение электрического тока одной фазы, затем умножают на напряжение этой же фазы. То, что получили, умножают на косинус фи.
Подключение потребителей может быть выполнено в одном из двух вариантов — звездой и треугольником. В первом случае это 4 провода, из которых 3 являются фазными, а один — нулевым. Во втором применяют три провода
После подсчета напряжения во всех фазах, полученные данные складывают. Сумма, полученная в результате этих действий, является мощностью электроустановки, подсоединенной к трехфазной сети.
Основные формулы имеют следующий вид:
Ватт = √3 Ампер х Вольт или P = √3 х U х I
Ампер = √3 х Вольт либо I= P/√3 х U
Следует иметь понятие о разнице между напряжением фазным и линейным, а также между токами линейными и фазными. Перевод ампер в киловатты в любом случае выполняют по одной и той же формуле. Исключение — соединение треугольником при расчете нагрузок, подключенных индивидуально.
На корпусах или упаковке последних моделей электроприборов указана и сила тока, и мощность. Обладая этими данными, можно считать вопрос, как быстро перевести амперы в киловатты, решенным.
Специалисты применяют для цепей с переменным током конфиденциальное правило: силу тока делят на два, если нужно примерно вычислить мощность в процессе подбора пускорегулирующей аппаратуры. Также поступают и при расчете диаметра проводников для таких цепей.
Расчет косинуса фи (cos φ)
φ – угол сдвига между фазой тока и напряжения, причем если последний опережает ток сдвиг считается положительным, если отстает, то отрицательным.
cos φ – безразмерная величина, которая равна отношению активной мощности к полной и показывает насколько эффективно используется энергия.
Формула расчета косинуса фи: cos φ = S / P
- S – полная мощность, ВА (Вольт-ампер);
- P – активная мощность, Вт.
Активная мощность (P) — реальная, полезная, настоящая мощность, эта нагрузка поглощает всю энергию и превращает ее в полезную работу, например, свет от лампочки. Сдвиг по фазе отсутствует.
Формула расчета активной мощности: P (Вт) = I × U × cos φ
Реактивная мощность (Q) — безваттная (бесполезная) мощность, которая характеризуется тем, что не участвует в работе, а передается обратно к источнику. Наличие реактивной составляющей считается вредной характеристикой цепи, поскольку главная цель существующего электроснабжения — это сокращение издержек, а не перекачивание ее туда и обратно. Такой эффект создают катушки и конденсаторы.
Формула расчета реактивной мощности: P (ВАР) = I × U × sin φ
Полная мощность электроприбора (S) — это суммарная величина, которая включает в себе как активную, так и реактивную составляющие мощности.
Формула расчета полной мощности: S (ВА) = I × U или S = √( P2 + Q2)
Все о единицах мощности
Бытовые электроприборы обязательно маркируются потребляемой мощностью. В некоторых светильниках, например, нельзя использовать лампочку большей производительности, чем 60 ватт. Такие ограничения указывают на то, что если в патрон вкрутить лампу с мощностью выше, чем у светильника, то электроприбор просто не выдержит такую нагрузку и будет поврежден. Лампочка тоже может прослужить менее определенного срока эксплуатации. Это относится к лампам накаливания. Недавно изобретенные лампы со светодиодными и люминесцентными излучателями подходят для любых светильников, так как они имеют небольшую мощность и хорошо разгораются при накаливании, из-за чего пользуются широким спросом у большого числа потребителей.
Электроприборы очень сильно отличаются друг от друга по своей мощности. Эти параметры зависят и от того, кто их изобрел и от качества электродеталей, вложенных при производстве техники. Итак, характеристика мощности некоторых электроприборов имеет такие примерные данные:
- мощность кондиционеров и сплит-систем составляет 20-40 кВт;
- мощность оконных кондиционеров может составить от 1 до 2 кВт;
- мощность духовых шкафов от 2,1 до 3,6 кВт;
- машины для стирки и сушки могут потреблять от 2 до 3,5 кВт;
- в машинах для мытья посуды единица измерения составит от 1,5 до 2,5 кВт;
- электрочайники потребляют 2 кВт;
- в микроволновых печах мощность составляет от 0,5 до 1,5 кВт;
- холодильные агрегаты потребляют до 1 кВт;
- в тостерах мощность может колебаться до 1 кВт.
Для измерения этой величины в наше время используют специальный прибор – динамометр. Такое устройство позволяет измерять такую единицу как в бытовых целях, так и в производственных.
Сети на 380 вольт
Перевод значений тока в мощность для трехфазной сети не отличается от вышеприведенного, только необходимо учитывать тот факт, что потребляемый нагрузкой ток распределяется по трем фазам сети. Перевод ампер в киловатты осуществляется с учетом коэффициента мощности.
В трехфазной сети нужно понимать различие фазного и линейного напряжения, а также линейных и фазных токов. Также возможны 2 варианта подключения потребителей:
- Звезда. Используется 4 провода — 3 фазных и 1 нейтральный (нулевой). Использование двух проводков, фазного и нулевого, является примером однофазной сети 220 вольт.
- Треугольник. Используется 3 провода.
Формулы того, как перевести амперы в киловатты для обоих типов соединения, одинаковы. Различие заключается только в случае соединения треугольником для расчета отдельно подключенных нагрузок.
Соединение звездой
Если брать фазный проводник и нулевой, то между ними будет фазное напряжение. Линейным называют напряжение между фазными проводами, и оно больше фазного:
Uл = 1.73•Uф
Ток, протекающий в каждой из нагрузок, такой же, как и в проводниках сети, поэтому фазные и линейные токи равны. При условии равномерности нагрузки ток в нулевом проводнике отсутствует.
Перевод ампер в киловатты для соединения звездой производится по формуле:
P=1.73•Uл•Iл•cosø
Соединение треугольником
При данном типе соединения напряжения между фазными проводами равняется напряжения на каждой из трех нагрузок, а токи в проводах (фазные токи) связаны с линейными (протекающими в каждой нагрузке) выражением:
Iл = 1.73•Iф
Формула перевода соответствует приведенной выше для «звезды»:
P=1.73•Uл•Iл•cosø
Такой перевод величин используется при выборе автоматов защиты, устанавливаемых в фазные проводники питающей сети. Это справедливо при использовании трехфазных потребителей — электродвигателей, трансформаторов.
Если используются отдельные нагрузки, соединенные треугольником, то защита ставится в цепь нагрузки в формуле для расчета используют значение фазного тока:
P=3•Uл•Iф•cosø
Обратный перевод ватт в амперы осуществляется по обратным формулам с учетом условий подключения (тип соединения).
Поможет избежать вычисления заранее составленная таблица перевода, где приведены значения для активной нагрузки и наиболее распространенного значения cosø=0.8.
Таблица 1. Перевод значений киловатт в амперы для 220 и 380 вольт с поправкой cosø.
| Мощность, кВт | Трехфазный переменный ток, А | |||
| 220 В | 380 В | |||
| cosø | ||||
| 1.0 | 0.8 | 1.0 | 0.8 | |
| 0,5 | 1.31 | 1.64 | 0.76 | 0.95 |
| 1 | 2.62 | 3.28 | 1.52 | 1.90 |
| 2 | 5.25 | 6.55 | 3.,4 | 3.80 |
| 3 | 7.85 | 9.80 | 4.55 | 5.70 |
| 4 | 10.5 | 13.1 | 6.10 | 7.60 |
| 5 | 13.1 | 16.4 | 7.60 | 9.50 |
| 6 | 15.7 | 19.6 | 9.10 | 11.4 |
| 7 | 18.3 | 23.0 | 10.6 | 13.3 |
| 8 | 21.0 | 26.2 | 12.2 | 15.2 |
| 9 | 23.6 | 29.4 | 13.7 | 17.1 |
| 10 | 26.2 | 32.8 | 15.2 | 19.0 |
Как перевести амперы в ватты и обратно?
Что такое активная и реактивная мощность переменного электрического тока?
Что такое фазное и линейное напряжение?
Как перевести киловатты в лошадиные силы?
Что такое делитель напряжения и как его рассчитать?
Как подключить 3 фазный электродвигатель к сети 220 вольт через конденсатор
Подбираем номинал автоматического выключателя
Применив формулу I = P/209, получим, что при нагрузке с мощностью 1 кВт ток в однофазной сети будет 4,78 А. Напряжение в наших сетях не всегда равно в точности 220 В, поэтому не будет большой ошибкой силу тока считать с небольшим запасом как 5 А на каждый киловатт нагрузки. Сразу же видно, что в удлинитель, промаркированный «5 А», утюг мощностью 1,5 кВт включать не рекомендуется, так как ток будет в полтора раза превышать паспортную величину. А еще сразу можно «проградуировать» стандартные номиналы автоматов и определить, на какую нагрузку они рассчитаны:
- 6 А – 1,2 кВт;
- 8 А – 1,6 кВт;
- 10 А – 2 кВт;
- 16 А – 3,2 кВт;
- 20 А – 4 кВт;
- 25 А – 5 кВт;
- 32 А – 6,4 кВт;
- 40 А – 8 кВт;
- 50 А – 10 кВт;
- 63 А – 12,6 кВт;
- 80 А – 16 кВт;
- 100 А – 20 кВт.
С помощью методики «5 ампер на киловатт» можно оценить силу тока, возникающую в сети при подключении бытовых устройств. Интересуют пиковые нагрузки на сеть, поэтому для расчета следует использовать максимальную потребляемую мощность, а не среднюю. Эта информация содержится в документации на изделия. Вряд ли стоит самому рассчитывать этот показатель, суммируя паспортные мощности компрессоров, электродвигателей и нагревательных элементов, входящих в устройство, так как есть еще такой показатель, как коэффициент полезного действия, который придется оценивать умозрительно с риском сильно ошибиться.
При проектировании электропроводки в квартире или загородном доме не всегда доподлинно известны состав и паспортные данные электрооборудования, которое будет подключаться, но можно воспользоваться ориентировочными данными обычных для нашего быта электроприборов:
- электросауна (12 кВт) — 60 А;
- электроплита (10 кВт) — 50 А;
- варочная панель (8 кВт) — 40 А;
- электроводонагреватель проточный (6 кВт) — 30 А;
- посудомоечная машина (2,5 кВт) — 12,5 А;
- стиральная машина (2,5 кВт) — 12,5 А;
- джакузи (2,5 кВт) — 12,5 А;
- кондиционер (2,4 кВт) — 12 А;
- СВЧ-печь (2,2 кВт) — 11 А;
- электроводонагреватель накопительный (2 кВт) — 10 А;
- электрочайник (1,8 кВт) — 9 А;
- утюг (1,6 кВт) — 8 А;
- солярий (1,5 кВт) — 7,5 А;
- пылесос (1,4 кВт) — 7 А;
- мясорубка (1,1 кВт) — 5,5 А;
- тостер (1 кВт) — 5 А;
- кофеварка (1 кВт) — 5 А;
- фен (1 кВт) — 5 А;
- настольный компьютер (0,5 кВт) — 2,5 А;
- холодильник (0,4 кВт) — 2 А.
Как подключить проходной выключатель: схемы подключения
Расчет сечения кабеля по мощности: практические советы от профессионалов
Потребляемая мощность осветительных приборов и бытовой электроники невелика, в целом суммарную мощность осветительных приборов можно оценить в 1,5 кВт и автомата на 10 А на группу освещения достаточно. Бытовая электроника подключается к тем же розеткам, что и утюги, дополнительные мощности резервировать для нее нецелесообразно.
Если просуммировать все эти токи, цифра получается внушительная. На практике, возможности подключения нагрузки ограничивает величина выделенной электрической мощности, для квартир с электрической плитой в современных домах она составляет 10 -12 кВт и на квартирном вводе стоит автомат номиналом 50 А. И эти 12 кВт надо распределить, учитывая то, что самые мощные потребители сосредоточены на кухне и в ванной комнате. Проводка будет доставлять меньше поводов для беспокойства, если разбить ее на достаточное количество групп, каждая со своим автоматом. Для электроплиты (варочной панели) делается отдельный ввод с автоматом на 40 А и устанавливается силовая розетка с номинальным током 40 А, ничего больше туда подключать не надо. Для стиральной машины и другого оборудования ванной комнаты делается отдельная группа, с автоматом соответствующего номинала. Эту группу обычно защищают УЗО с номинальным током на 15% большим, чем номинал автоматического выключателя. Отдельные группы выделяют для освещения и для настенных розеток в каждой комнате.
На расчет мощностей и токов придется потратить некоторое время, но можно быть уверенным, что труды не пропадут даром. Грамотно спроектированная и качественно смонтированная электропроводка – залог комфорта и безопасности вашего жилища.
