Как самостоятельно провести ремонт насосной станции

Выбор места установки

Устанавливают насосные станции возле источника воды — скважины или колодца — в специально оборудованном приямке — кессоне. Второй вариант — в подсобном помещении в доме. Третий — на полке в колодце (со скважиной такой номер не пройдет), и четвертый — в подполе.

Установка насосной станции в подполе — может быть слишком слышен шум от ее работы

Как определить глубину всасывания

При выборе места в первую очередь руководствуются техническими характеристиками — максимальной глубиной всасывания насоса (откуда сможет поднять насос воду). Все дело в том, что максимальная глубина подъема насосных станций — 8-9 метров.

Скважины часто имеют большую глубину чем 8-9 метров. В этом случае придется использовать другое оборудование  — погружной насос или насосную станцию с эжектором. В этом случае вода может подаваться с 20-30 метров, чего обычно достаточно. Минус этого решения — дорогостоящее оборудование.

Глубина всасывания — характеристика, определяющая способ установки

Если вам не хватает всего метра до того, чтобы можно было поставить обычное оборудование, можно поставить станцию в колодце или над скважиной. В колодце на стенке крепят полочку, в случае со скважиной углубляют приямок.

При расчетах не забывайте, что уровень зеркала воды «плавает» — летом он обычно понижается. Если глубина всасывания у вас на грани, в этот период воды может просто не быть. Позже, когда уровень поднимется, водоснабжение возобновится.

Соображения безопасности

Еще один момент, который надо учитывать — сохранность оборудования. Если установка насосной станции предполагается возле дома с постоянным проживанием, проблем меньше — выбирать можно любой вариант, даже в небольшом сарайчике. Только одно условие — он не должен промерзать зимой.

Установка насосной станции в сарае годится при постоянном проживании и условии утепления/отопления на зиму

Если же это дача, на которой постоянно не живут, дело сложнее — надо устраивать такое помещение, которое в глаза не бросается. Наиболее безопасный способ установки насосной станции — в доме. Хотя унести ее могут и в этом случае.

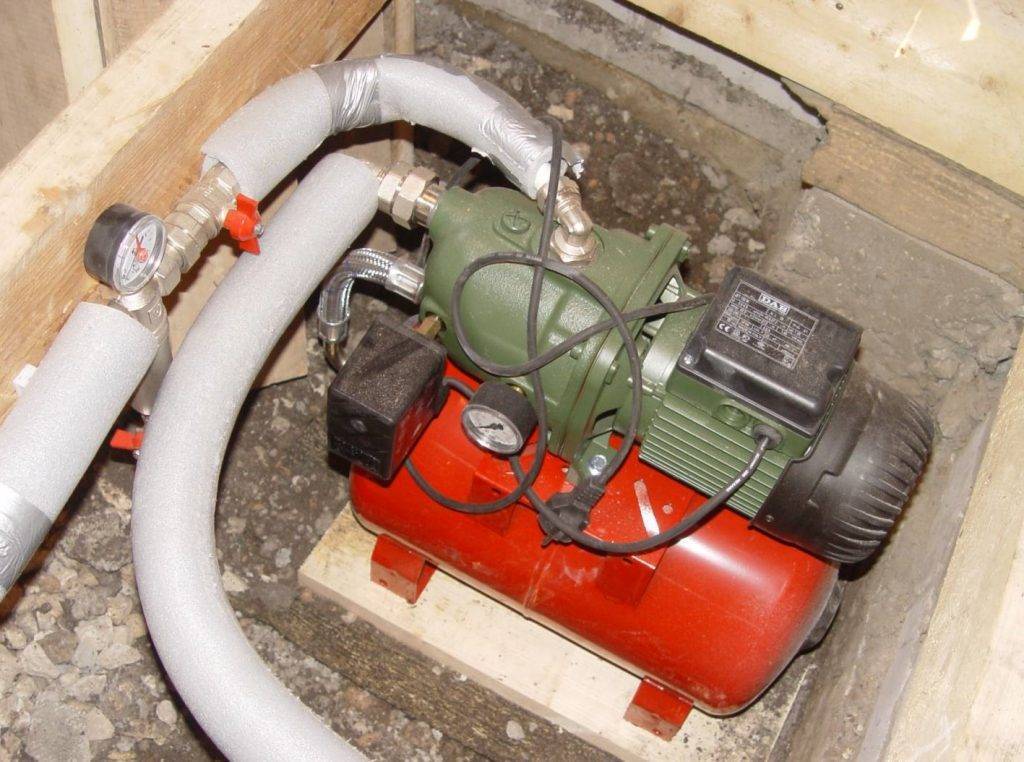

Второе место, где можно установить насосную станцию — заглубленный замаскированный кессон.

Схема установки насосной станции в колодце

Третье — на полке в колодце. Только в этом случае традиционный домик для колодца делать не стоит. Нужна стальная крышка, которая запирается на надежный замок (к кольце приварить петли, в крышке сделать прорези, на которые вешать запоры). Хотя, под домиком тоже может скрываться хорошая крышка. Только конструкцию надо продумать так, чтобы она не мешала.

Удобство и условия эксплуатации

Установка насосной станции в доме хороша всем, кроме того, что оборудование при работе шумит. Если есть отдельное помещение с хорошей звукоизоляцией и по техническим характеристикам это возможно — никаких проблем. Часто делают подобное помещение в подвале или в цокольном этаже. Если подвала нет, можно сделать короб в подполе. Доступ к нему — через люк. Этот короб кроме звукоизоляции должен иметь и хорошую теплоизоляцию — диапазон рабочих температур начинается от +5°C.

Для снижения уровня шумов станцию можно ставить на толстую резину — для гашения вибрации (создается вентилятором охлаждения). В этом случае возможно даже установка в доме, но звук, безусловно все равно будет.

Кессон из бетонных колец

Если вы остановились на монтаже насосной станции в кессоне, он тоже должен быть утепленный, а еще водонепроницаемый. Обычно для этих целей используют готовые железобетонные емкости, но можно сделать кессон из бетонных колец (по типу колодца). Вниз установить кольцо с дном, сверху — кольцо с крышкой. Еще вариант — сложить из кирпича, пол залить бетоном. Но этот способ подходит для сухих участков — уровень подземных вод должен быть ниже на метр ниже глубины кессона.

Глубина кессона такая, чтобы оборудование было установлено ниже уровня промерзания. Утеплитель  пенополистирол. Лучше — экструдированный. Тогда одновременно получаете еще и гидроизоляцию.

Для кессона из бетонных колец удобно использовать  скорлупу (если найдете подходящий диаметр). Но можно и плитный пенополистирол, нарезать полосами и его клеить. Для прямоугольных приямков и сооружений подойдут плиты, которые можно клеить на стены при помощи битумной мастики. Промазываете стену, прикладываете утеплитель, можно дополнительно зафиксировать парой гвоздей/дюбелей.

Регулировка реле давления

Регулировку реле давления практикуют в тех случаях, когда необходимо выставить уровни верхнего и нижнего давлений в заданных значениях. Например, требуется установить верхнее давление в 3 атмосферы, нижнее – 1,7 атмосферы. Процесс регулировки состоит в следующем:

• Включить насос и закачивать воду в бак до значения давления на манометре 3 атмосферы.
• Отключить насос.
• Открыть крышку реле и медленно вращать малую гайку до тех пор, пока реле не сработает. Вращение гайки по часовой стрелке означает увеличение давления, в обратную сторону – уменьшение. Выставлен верхний уровень – 3 атмосферы.
• Открыть кран и слить воду из бака до значения давления на манометре 1,7 атмосферы.
• Закрыть кран.
• Открыть крышку реле и медленно вращать большую гайку до срабатывания контактов. Выставлен нижний уровень – 1,7 атмосферы. Он должен быть несколько больше, чем давление воздуха в баке.

Если будет задано высокое давление для отключения и низкое – для включения, бак заполняется большим количеством воды, и нет необходимости часто включать насос. Неудобства возникают только из-за большого перепада давлений, когда бак полный или почти пустой. В других случаях, когда диапазон давлений небольшой, и насос часто приходится подкачивать, давление воды в системе равномерное и достаточно комфортное.

В следующей статье вы узнаете про подключение гидроаккумулятора к системе водоснабжения — самые распространенные схемы подключения.

Выбор системы водоснабжения частного дома: обзор существующих систем Система водоснабжения частного дома из скважины: рекомендации по созданию Технология выполнения промывки и опрессовки системы отопления Какое давление воды должно быть в водопроводе и способы его повысить

Что такое насосная станция?

Прежде чем приступать к подготовительному этапу, не мешает рассмотреть все элементы этого оборудования, узнать, чем оно отличается от обычного агрегата — насоса. Ответ на последний вопрос — более щадящий режим работы, он гарантирует больший срок службы. Но чтобы разобраться с тем, как функционирует оборудование, надо рассмотреть все устройства, из которых оно состоит.

Компоненты системы

В состав любой насосной станции входит комплекс элементов.

1. Насос. Его единственная задача — перекачивание воды. Чаще в роли «главного героя» выступают агрегаты поверхностного типа, реже погружные, идеальные для скважин глубиной 40-70 м.
2. Гидроаккумулятор. Это бак, но непростой. Внутренняя его часть разделена на две камеры эластичной мембраной. Одна из них, верхняя, предназначается для жидкости, другая — для воздуха.
3. Блок управления. Его задача — обеспечить автоматическую работу насосной станции, включать либо отключать насос, когда давление в гидроаккумуляторе достигает определенного значения.
4. Контрольные приборы. Главное устройство — реле с манометром, определяющим уровень давления в системе насосной станции. Оно устанавливается на гидроблок.

Если в хозяйстве есть гидроаккумулятор и насос достаточной мощности, то сомнений в целесообразности операции, как правило, не остается. Остальные элементы можно купить отдельно, так как цена их не так высока. Мастеру только нужно предварительно узнать, как собрать насосную станцию, какие особенности есть у этой работы.

Принцип работы и плюсы станции

Перед тем как собрать насосную станцию, не мешает познакомиться с тем, как она функционирует. Работа происходит циклами, которые включают две этапа.

1. Включается насос, который поднимает воду из скважины либо колодца. Жидкость следует в гидроаккумулятор, где собирается до того момента, пока давление не превысит верхний порог. Когда это происходит, реле давления прекращает подачу воды, отключая двигатель насоса. Станция переходит в ждущий режим.
2. После открытия крана, или начала работы бытовой техники, потребляющей воду, жидкость начинает поступать из гидроаккумулятора. Когда давление в емкости достигает нижнего порога, реле снова запускает насос, который тут же возобновляет подачу воды из источника.

Кажется, что относительно компактная система не имеет недостатков, а достоинства ее сомнений не вызывают. К ним относится:

• полностью автоматическая работа, продлевающая срок службы приборов;
• максимальная эффективность такой «принудительной» системы водоснабжения;
• отсутствие любых серьезных проблем — с напором, со стабильностью подачи воды;
• повышенная безопасность: как трубопроводов, бытовой техники, так и самого оборудования;
• возможность всегда иметь некоторый запас воды, обеспечить ее подачу во время отключения электричества.

Если рассматривать преимущества самостоятельной сборки такого комплекта, то надо отметить еще один немаловажный плюс. Это хороший шанс поместить станцию в сравнительно тесное помещение, так как разместить элементы относительно друг друга можно по своему усмотрению.

Эта насосная система универсальна. Ее можно встроить в магистральный водопровод в том случае, если напор в нем оставляет желать лучшего. Такая проблема с падением давления нередко встречается в дачных, коттеджных поселках, а также в сельской местности.

Причины сбоя в работе водяной станции

Неправильно отрегулированное реле давления

В этом случае насос будет качать воду непрерывно, соответствуя неправильно заданным параметрам на реле давления. В этом случае придётся провести отладку оборудования.

На устройстве контроля имеются две пружины — большая и маленькая. Стоит знать, что большая пружина отвечает за нижнюю границу давления. В то время как маленькая — это разница между большим и меньшим показателями давления.

Регулировку проводят таким образом:

• Водяную станцию обесточивают путём отключения от электроэнергии.
• Гидроаккумулятор полностью освобождается от воды (не качает воду) и при этом стравливается весь воздух через специальный клапан.
• К входному патрубку гидробака необходимо подключить любой насос с манометром.
• Теперь стоит накачивать гидроаккумулятор по отметку установленного на реле рабочего давления.
• В это же время стоит подобраться к пружинам реле и отрегулировать большую из них, задав минимальный порог давления, который будет вынуждать насос включаться и качать воду. Для этого необходимо покрутить пружину по часовой стрелке, если хотите увеличить показатель, и против часовой стрелки — если желаете его уменьшить.
• И осталось выставить разницу между нижним и верхним порогами рабочего давления. То есть нужно задать параметр верхнего давления, при котором насос будет выключаться и качать воду. Для этого необходимо повернуть регулятор меньшей пружины по часовой стрелке (для увеличения показателя) или против часовой стрелки (для уменьшения показателя).

Засорение управляющего блока

Еще одна из причин, по которой система часто перестает срабатывать на выключение. Стоит знать, что корпус реле давления имеет небольшое входное отверстие, которое со временем может загрязняться. Поэтому необходимо периодически делать проверку всех контактов рабочего узла на наличие засоров перед тем как искать более сложные причины и выяснять, почему станция не выключается.

Невыявленная утечка жидкости

Такая причина достаточно распространена и стоит принять её во внимание, если станция часто не выключается. Возможно, в гидробаке имеется мелкая течь, через которую вода попросту покидает резервуар. Соответственно рабочее давление в системе постоянно низкое, что вынуждает автоматику работать беспрерывно

Соответственно рабочее давление в системе постоянно низкое, что вынуждает автоматику работать беспрерывно.

В этом случае необходимо делать осмотр гидроаккумулятора на предмет разгерметизации и проводить соответствующий ремонт.

Окисление контактов

Не стоит списывать со счетов и возможное окисление контактов в реле давления. К сожалению, часто водяная станция не выключается или, наоборот, не включается именно по этой причине. В этом случае придётся делать разборку прибора и осматривать все контакты. В случае необходимости аккуратно зачищают элементы питания и соединяют все в обратном порядке.

Перепады напряжения в сети

Не менее частая проблема, которая мешает надёжной работе насосной станции для скважины или колодца. Именно нестабильное напряжение в сети вызывает сбои в циклах включения/выключения насосного оборудования в системе водоснабжения.

Для устранения неполадки нужно делать проверку напряжение в системе электроснабжения при включенном агрегате. Если часто наблюдаются постоянные резкие или мелкие перепады, то необходимо предпринять меры (установить дополнительные генераторы или трансформаторы, в зависимости от проблемы в системе электроснабжения). Делать это обязательно, иначе насос попросту сгорит.

Произвольный подсос воздуха

На специальном клапане гидробака, который предназначен для стравливания скопившегося воздуха в системе водоснабжения, может также происходить сброс настроек. В этом случае будет наблюдаться постоянный или частый подсос воздуха из системы. Как результат, в гидробаке будет нестабильное рабочее давление. Это вынуждает насос для колодца включаться и работать постоянно/непрерывно, подавая воду в бак без выключения. Чтобы устранить проблему, придётся делать регулировку клапана для сброса воздуха.

https://youtube.com/watch?v=4HTzY8JTz1c

Ремонт насосной станции: самые распространенные неполадки и способы их устранения

September 12, 2013

Автоматизация насосных станций — необходимое условие для бесперебойного снабжения загородных усадеб питьевой водой из колодцев и скважин. В отсутствие централизованного водоснабжения такая схема имеет ряд особенностей, связанных с обеспечением стабильной работы электромеханических составляющих насосной станции.

Принцип работы насосной станции

Забор воды для бытовых нужд приводит к понижению рабочего давления в сети, и автоматика включает насос, нагнетающий воду из естественного источника. Возникающую избыточную нагрузку берет на себя гидроаккумулятор, работающий во взаимодействии с автоматикой включения/выключения насоса, прекращающего работу, как только давление в системе восстановится. Частота включения и выключения насоса и автоматики должна быть как можно меньше, чтобы максимально продлить срок их службы. Это будет означать и безаварийную работу самой насосной станции.

Однако владелец загородной резиденции должен быть готов к тому, чтобы в случае возникновения неисправности найти ее причину и самому осуществить ремонт насосной станции. Ниже рассмотрены основные признаки аварийных ситуаций и действия согласно им.

1. Станция работает. Насос включается. Вода не качается

Проверить герметичность трубопроводов, заполнение насоса водой, работоспособность обратного клапана. Проверить наличие в колодце или скважине воды. Возможна большая выработка в промежутке между крыльчаткой и корпусом насоса (заменить детали или весь насос). Также возможно низкое напряжение в сети.

2. Станция работает. Насос включается очень часто. Вода качается рывками

Проверить динамику показаний манометра. Если имеет место резкое падение давления до момента включения:

• произошел разрыв мембраны (диафрагмы) гидроаккумулятора, нужна замена;
• в баке гидроаккумулятора нет достаточного давления воздуха; докачать либо заделать место утечки;
• неисправно реле давления, от которого включается/выключается насос.

3. Станция работает. Насос включается. Вода идет с перебоями

Подозрение на подсос воздуха. Проверить уровень воды в колодце или скважине, места соединений труб.

4. Станция работает. Вода идет. Насос не отключается

Ремонт насосной станции состоит в регулировке реле давления для выставления новых значений верхнего и нижнего пределов, при которых включается/выключается насос. Возможно, нужно прочистить входное отверстие реле, засоренное солями.

5. Станция не работает — не включается насос

Проверить электропитание станции. Осмотреть контакты на реле давления и прочистить их, если они подгорели. Проверить электродвигатель. Характерный запах горелой изоляции будет однозначно свидетельствовать о его выходе из строя. В этом случае ремонт насосной станции должны производить только специалисты.

6. Станция не работает — насос издает гудение, но не включается

Скорее всего, насосная станция всю зиму хранилась в не слишком-то приспособленном для этого помещении. Крыльчатка станции, остававшаяся долгое время без движения и в отсутствие воды «залипла» к корпусу. Ремонт насосной станции в этом случае прост: отключить насос, покрутить крыльчатку вручную и вновь включить в сеть.

В заключение стоит заметить, что автоматизация насосной станции помогает без постоянного к ней внимания выдерживать оптимальные параметры ее работы с сохранением в сети домовладения давления, аналогичного в городских системах централизованного водоснабжения.

2 Модельный ряд оборудования

В линейке продукции компании Speroni (Италия) представлено 4 серии насосных станций Марина:

• Marina CAM — бюджетный вариант для водозабора из колодцев глубиной до 9 м;
• Marina APM — насосы для скважин глубиной до 50 м;
• Marina Idromat — агрегаты оснащенные регулятором, отключающим насос при сухом ходе.

Рассмотрим каждую из представленных линеек подробнее.

2.1 Marina CAM

Серия САМ состоит из оборудования выполненного в чугунном либо нержавеющем корпусе, с внутренней оснасткой из пищевых полимеров. Представлено несколько моделей, мощность которых варьируется в пределах 0.8-1.7 кВт, а напор 43-60 м.

Объем гидроаккумулятора может составлять 22, 25 либо 60 л. Это самые доступные станции для частного использования, стоимость которых начинается с 7-ми тыс. рублей.

Среди станций с оптимальным соотношением цена/качество выделим:

• Marina Cam 80/22;
• Marina Cam 60/25;
• Marina Cam 100/25.

Насосная станция Marina Cam 40/22 оснащена гидроаккумулятором объемом 25 л, емкости которого будет достаточно для семьи из 3 человек. Пропускная способность агрегата составляет 3.5 м 3 /час, максимальная глубина подъема — 8 м. Цена — 9 тыс. рублей.

Marina Cam 100/25 имеет сходные технические характеристики — бак на 25 л, пропускная способность 4.2 м 3 /час, однако данная модель оснащена системой повышения давления, котороя значительно увеличивает напор подачи — до 45 м, в сравнении с 30 м у САМ 40/22.

2.2 Marina APM

Скважины насосы серии АРМ имеют максимальную глубину водозабора 25 м (модель 100/25) и 50 м (200/25). Это более мощности и габаритной оборудование, вес которого может доходить до 35 килограмм. В качестве примера рассмотрим популярную станцию Марина АРМ 100/25.

Технические характеристики:

• напор — до 20 м;
• пропускная способность — 2.4 куб/час;
• мощность центробежного двигателя — 1100 Вт;
• диаметр подающего патрубка — 1″.

АРМ 100/25 выполнена в корпусе из нержавеющей стали, модель оснащена защитой от перегрева и системой контроля за уровнем воды в гидробаке. АРМ100/25 предназначена для перекачки чистой воды, без механических включений, температура которой не превышает 35 градусов.

2.3 Типовые неисправности и ремонт

Насосные станции Марина зарекомендовали себя как надежное и долговечное оборудование, однако как и любая другая техника они не застрахованы от поломок. Предлагаем вашему вниманию перечень наиболее распространенных поломок и способы их устранения:

1. Отсутствие подачи воды при включенном насосе, причиной которого чего может быть потеря герметичности в проводящих трубопроводах и износившийся обратный клапан. Первоначально проверьте, не забыли ли вы заполнить корпус насоса водой. Если она есть, осмотрите обратный клапан и герметичность его прилегание к патрубку насоса, а также проверьте состояние водозаборной трубы — все поврежденные узлы подлежат замене. Аналогичные проблемы возможны при повреждении крыльчатки, для замены которой потребуется разобрать агрегат.
2. Вода подается рывками из-за поврежденного гидроаккумулятора. Основной неисправностью гидробака является поврежденная мембрана. Чтобы определить, цела ли она, нажмите на ниппель (расположен на корпусе бака), если из ниппеля будет течь вода, а не идти воздух, значит мембрана порвана. Мембрану установить достаточно легко, нужно лишь открутить с горловины бака фиксирующее кольцо, вытащить старую деталь и смонтировать на ее место новую.
3. Сниженное давление подачи воды. Причиной этого может быть как неисправный гидробак, так и проблемы с насосом. В первом случае скорее всего виновата разгерметизация бака — осмотрите корпус на предмет наличия трещин, заделайте обнаруженные деформации и подкачайте воздух до нормативного значения. Если бак цел, проблему нужно искать в деформированной крыльчатке центробежного колеса внутри насоса.

Отдельно рассмотрим ситуацию, когда насосная станция не хочет работать в автоматическом режиме — агрегат не отключается при полном баке и не отключается при его опустошении. Тут виновата неправильная регулировка реле давления — обычно его калибруют на заводе, однако случаются и исключения.

Вышеприведенная схема демонстрирует стандартное реле давление насосов Марина. На нем, под пластиковой крышкой корпуса, расположены две пружинки. Большая из них вращается по часовой стрелке, она отвечает за минимальное давление в баке, при котором станция включается. Вращая маленькую пружину мы настраиваем максимальное давление, по достижению которого насос отключается.

Регулировка реле давление должна проводиться при отключенном от электросети оборудовании. Перед началом калибровки из бака нужно слить воду, также важен уровень давления воздуха — он должен соответствовать рекомендованной производителем величине.

Принцип работы

Для организации работы обычного домашнего водопровода применяются насосные станции (НС) с гидроаккумулятором. Пуск и останов насоса в таких системах осуществляется посредством реле давления. Это устройство, настроенное на определенный диапазон давления в трубе, замыкает контактную группу при его минимальном значении и размыкает при максимальном.

Чтобы насос не включался каждый раз, как только кто-либо из жильцов откроет кран (частые включения сокращают срок службы двигателя), к водопроводу подключается гидроаккумулятор. Из названия понятно, что этот резервуар нужен для создания запаса воды, но он накапливает не только ее.

Часть гидроаккумулятора занята имеющим избыточное давление воздухом, который подпирает закачанную воду (она находится во второй части) и создает тем самым необходимый напор в сети. Как только запас воды будет израсходован, давление в водопроводе упадет и реле запустит насос.

Какие преимущества автоматических насосных станций

Автоматическая насосная станция

Преимуществом такого оборудования является то, что насос автоматически сам включается и качает воду. Достаточно всего один раз правильно установить такой агрегат и проблема с доставкой воды будет решена.
Вода сама будет идти по ранее проложенным трубам. При понижении уровня воды насос перестанет работать и включится автоматическая насосная станция.
Основная характеристика такого оборудования – высокая мощность, большая производительность, высота забора воды, объем накопительной емкости. Как монтируются автоматические насосные станции, ремонт составляющих оборудования хорошо показывает видео в этой статье.

Подготовка к монтажу насоса

Также выбор насоса будет зависеть оттого, какая производительность Вам нужна. Ведь если это жилой загородный дом, то напор воды Вам нужен постоянный, без перебоев.

Если качество грунта не отличается хорошими свойствами, то скважину лучше защитить при помощи бетонных колец, создав так называемый «коридор», который не допустит разрушения почвы. По диаметру насоса выбирается обсадная труба.

Также предусмотрите, как будет подсоединен насос к электрической сети. Кабель должен быть в спокойном состоянии, не растянутым.

Вода из насоса поднимается по трубам, чаще всего пластиковым.Т.к. именно пластик более долговечный: у него хороший срок службы, он не подвергается гниению и коррозии ему не страшны.

Прежде чем установить насос для постоянного использования, сначала прокачайте грязную воду из скважины при помощи дешевого насоса.

Монтаж глубинного насоса происходит прямо в скважине, тем самым не требует отдельного места.

Для начала необходимо собрать всю конструкцию, которая в последующем будет погружена в скважину.
