Стандартные схемы обжима
Распиновка RJ 45 и последующая процедура обжима витой пары делается по международному стандарту EIA/TIA-568. Именно эти требования используются при монтаже сетей внутри помещений. Схема обжимки витой пары выбирается под параметры сети и самого кабеля.
Известно, что каждый коннектор находится в прозрачном пластиковом корпусе, наглядно демонстрирующем порядок разложенных жил. При несоблюдении этой последовательности, соединения не произойдет, и коммутация окажется нарушенной. Подключение витой пары, независимо от числа проводников, может производится разными методами. Основные – прямой или перекрестный, схемы А или В.

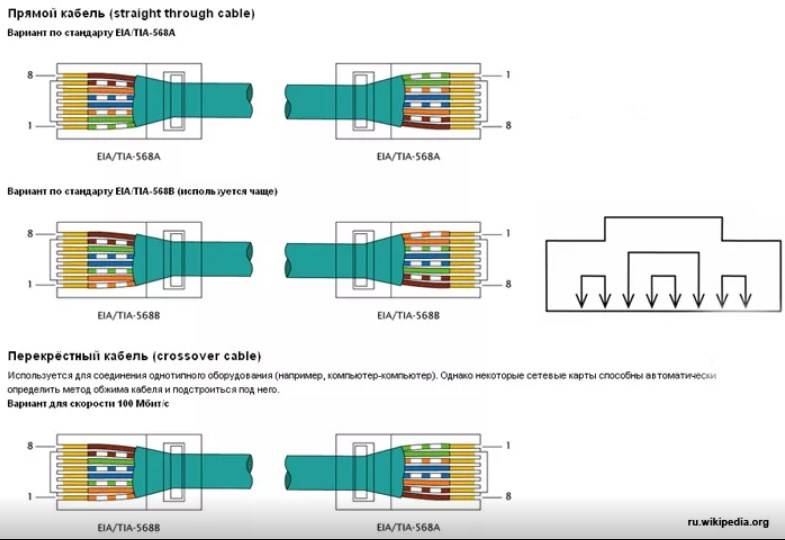

Вариант – 1: Прямой 8 проводниковый кабель
Данный способ незаменим при непосредственном соединении компьютеров, ноутбуков и другой техники к роутеру или свитчу. Здесь обжим на каждом конце будет одинаковым, отсюда и название этого способа.
Соединение может выполняться по типу А или В. В Российской Федерации принято использовать тип В, где распиновка витой пары начинается с оранжево-белого провода и заканчивается коричневым.
В Европе и США в сетях пользуются типом А, в котором также 8 проводов, только оранжево-белая и оранжевая жилы меняются местами с бело-зеленой и зеленой жилами.
Эти два способа полностью работоспособные, от них не зависит качество передаваемой информации. В каждом случае, самое главное – соблюдение очередности цветных проводков.
Вариант – 2: 8 проводниковый кроссовер
Кроссовер представляет собой форму перекрестного сжатия витой пары RJ. Способ применяется при подключении друг к другу двух компьютеров. Точно так же подключаются ХАБы, представляющие собой обычные концентраторные устройства, коммутирующие оборудование.
Кроссоверный способ постепенно выходит из употребления. Все современные устройства могут автоматически определить тип сетевого кабеля и, в зависимости от цоколевки, самостоятельно изменить подаваемый сигнал. Такая технология получила название авто-MDIX. Многие устройства в домашних условиях продолжают действовать по этой схеме, и перекрестное сжатие еще не потеряло своей актуальности.

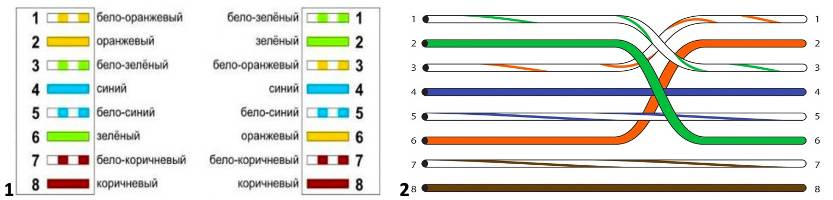

Перекрестная распайка также выполняется по вариантам А и В. На рисунке 1 отображается порядок обжима проводников в высокоскоростных сетях. Слева расположена схема В, где сигнал идет в обоих направлениях по всем 8-ми жилкам. Справа отображен тип А, в котором бело-оранжевый и оранжевый провода поменялись местами с бело-зеленой и зеленой жилами.
На рисунке 2 – схема подключения для низкой скорости. При варианте В скрутки бело-голубого и голубого, а также бело-коричневого и коричневого цветов соединяются без перекрещивания, напрямую. Тип А зеркально копирует схему В.

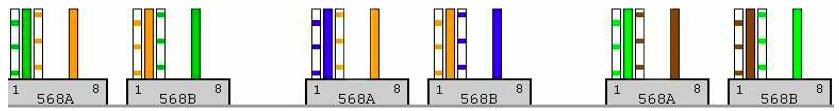

Вариант – 3: Прямой 4 проводниковый кабель

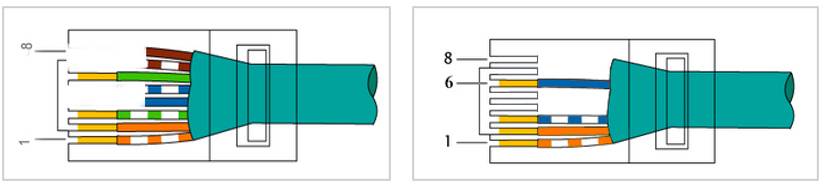

Если распиновка Ethernet с высокой скоростью выполняется исключительно 8-ми жильным кабелем, то для низкоскоростных сетей допускается обжимка кабеля RJ 45 с 4-мя проводниками.
Для подключения используются наиболее привычные пары: жилы бело-оранжевого и оранжевого цвета и жилы бело-зеленого и зеленого цвета (Вариант – слева). Если основные проводники не работают, можно воспользоваться двумя другими парами (Вариант – справа). С этой целью разъем rj 45 отрезается и на его место устанавливается новый, с жилами других цветов.
Вариант – 4: 4 проводниковый кроссовер
Перекрестная схема обжима витой пары из 4-х жил допускает использование скруток любых цветов. Чаще всего используются разновидности зеленых и оранжевых проводников. Данный способ применяется очень редко, в основном для соединения старых компьютеров в домашних сетях.
Выбираем кабель
Компьютерные сети
Для построения локальных компьютерных сетей, подключения услуг доступа в сеть Интернет используется кабель типа «витая пара». Как следует из названия, кабель состоит из нескольких витых пар. Проводник в паре может быть изготовлен из монолитной медной проволоки (Сu) толщиной 0,4–0,6 мм либо может состоять из большого количества скрученных медных проволок малого диаметра (для гибких кабелей). Самым лучшим считается кабель, центральная жила которого выполнена из меди. Но сейчас на рынке представлен бюджетный кабель с проводником из омедненного алюминия (CCA)
Как правило, толщина проводника обозначается по американскому стандарту в AWG (American Wire Gauge System – американская система оценки кабелей). Каждому значению AWG соответствует диаметр провода, выраженный в мм, и сечение, выраженное в кв. мм. Калибр провода в стандарте AWG отражает его средний диаметр. Отличительной чертой стандарта AWG является то, что чем толще провод, тем меньше его калибр по стандарту AWG. Это имеет свое объяснение: значение AWG характеризует количество этапов обработки проволоки, когда она при изготовлении последовательно протягивается через калибровочные отверстия все меньшего и меньшего диаметра. Например, кабель 24 AWG тоньше, чем кабель, маркированный 22 AWG (табл.).
Стандартная длина кабеля в бухте составляет 305 м. Такая неокругленная величина появилась в результате
того, что стандарты устанавливались в США, где длину принято считать в футах. Если мы переведем 305 м в американскую меру измерения, то получим круглое значение 1 000 футов.
В зависимости от наличия защиты – электрически заземленной медной оплетки или алюминиевой фольги
вокруг скрученных пар – определяют разновидности кабелей:
• неэкранированная витая пара (UTP — Unshielded twisted pair) – без защитного экрана;
• фольгированная витая пара (FTP — Foiled twisted pair) – присутствует один общий внешний экран в виде фольги.
В отличие от кабеля UTP (незащищенная витая пара), кабель FTP не чувствителен к низкочастотным, электромагнитным и высокочастотным радиопомехам. Несмотря на то что традиционно используется UTP, интерес к FTP постоянно возрастает. Это объясняется тем, что в сетях, где будет активно использоваться технология 10-Gigabit Ethernet, экранированные кабели (FTP) позволят исключить не только такие проблемы, как межкабельные наводки, но и фоновые шумы от источников, работающих в том же частотном диапазоне, что и 10 Гбит/с системы.
Кабель для внутреннего применения имеет внешнюю оболочку, выполненную из ПВХ. Для наружного применения – из полиэтилена, как правило, черного цвета, устойчивого к воздействию УФ-лучей.
Кабель может также иметь металлический трос (наиболее характерно для наружного кабеля). Кабель
с тросом обычно используется при прокладке воздушно-кабельных трасс.
Существует несколько категорий кабеля «витая пара», которые нумеруются от Cat. 1 до Cat. 7 и определяют
назначение кабеля и его скоростные возможности передачи данных. Наиболее часто встречаются кабели двух категорий – 3 и 5e.
Cat.3 – это в основном 2-парный кабель. Он используется при построении телефонных и локальных сетей, поддерживает скорость передачи данных до 10 Мбит/с на расстоянии не дальше 100 м. Полоса пропускания составляет 16 МГц.
Cat.5e, в отличие от категории 3, чаще всего 4-парный кабель. Он является самым распространенным и используется для построения локальных компьютерных сетей. Скорость передачи данных по такому кабелю составляет и до 1 000 Мбит/с. Полоса пропускания – 125 МГц *.
Иногда встречается 2-парный кабель категории 5e. Он передает данные с меньшей скоростью – до 100 Мбит/с, но у него есть и свои преимущества: его себестоимость ниже, а толщина меньше (последнее облегчает прокладку в сильно загруженных стояках жилых домов). Такой кабель используется интернет-провайдерами и операторами домашних локальных сетей. до 100 Мбит/с при использовании 2 пар.
Телефония
К проводам, используемым в телефонии (исключая магистральные телефонные кабели), в отличие от кабелей передачи данных, не предъявляется таких жестких требований. Для подключения абонента к телефонным сетям общего пользования зачастую используется однопарный кабель вообще без всякой скрутки (так называемая «лапша»), хотя в современных условиях подключение часто производится более современными типами кабелей, включая витую пару категории 3. В квартире для подключения телефонного аппарата к розетке используется многожильный гибкий телефонный кабель с 2 или 4 проводниками.
Схемы обжимки и маркировка витой пары
Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.
Ленивая обжимка 2 пар
В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.
Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.
Распиновка для локальной сети в которой больше 2х компьютеров
При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.
Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.
Прямая распиновка маркируется как 568B
Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.
Перекрестная распиновка Crossover маркируется как 568A
Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.
Прямой обжим с 4 жильной витой пары двухпарный провод
Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.
Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.
Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF
Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.
Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.
Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с
Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.
Схема обжатия консольного кабеля Rollover Cable
Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.
Маркировка
Все перечисленные виды кабелей могут быть одно- или многожильными. Второй вариант хорош тогда, когда линию приходится сильно изгибать на поворотах, зато одножильные прекрасно передают сигнал и очень прочные.
Совет! Обжимать многожильный кабель намного сложнее.
Другой важной характеристикой при выборе сетевого кабеля будет его пропускная способность. Делится этот параметр на категории, которые отмечаются прямо на внешней изоляции кабеля. Всего категорий 7 (фактически, 8) – чем больше значение, тем выше пропускная способность
Для домашней сети используют кабели Cat 5 и Cat 5e. В первом случае кабель может пропускать 100 Мб/с, а во втором до 1 Гб/с. Если ваш роутер имеет показатель в 100 Мб/с, то покупать скоростной кабель не имеет никакого смысла, так как маршрутизатор будет ограничивать его возможности
Всего категорий 7 (фактически, 8) – чем больше значение, тем выше пропускная способность. Для домашней сети используют кабели Cat 5 и Cat 5e. В первом случае кабель может пропускать 100 Мб/с, а во втором до 1 Гб/с. Если ваш роутер имеет показатель в 100 Мб/с, то покупать скоростной кабель не имеет никакого смысла, так как маршрутизатор будет ограничивать его возможности.
Строение коннектора
На рисунке ниже цифрами обозначены все части коннектора:
- Прозрачный пластиковый корпус, позволяющий визуально контролировать процесс соединения его с проводами.
- Защелка-фиксатор – прижимает внешнюю изоляцию в основании и дает основную механическую прочность соединению.
- Вход для кабеля.
- Обжимная крепежная планка, которая также удерживает кабель.
- Внутренние каналы под жилы.
- Контакты – исполняются из бронзы или латуни.
- Ножевые выступы – при обжимании они придавливают жилы и плотно с ними контактируют.
Обжим коннектора RJ-45
Заходящий в квартиру или дом интернет-кабель, который чаще всего называют витой парой, часто заканчивается небольшим пластиковым разъемом. Вот это пластиковое устройство и есть коннектор, причем обычно RJ45. На профессиональном жаргоне их еще называют «Джек».
Так выглядит коннектор RJ-45
Корпус его прозрачный, благодаря чему видны провода разного цвета. Такие же устройства используются на соединительных проводах, которыми соединяются компьютеры между собой или с модемом. Отличаться может только порядок расположения (или как говорят компьютерщики, распиновки) проводов. Этот же коннектор вставляется в компьютерную розетку. Если вы поймете, как распределяются проводя в коннекторе, с подключением интернет-розетки проблем не будет.
Схема подключения интернет кабеля по цветам

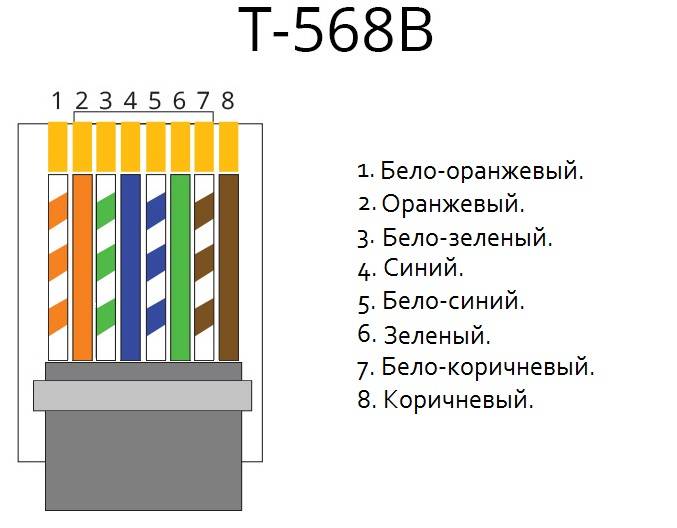

Есть две схемы подключения: T568А и T568В. Первый вариант — «А» в нашей стране практически не используется, а повсеместно провода располагают по схеме «B». Ее и необходимо запомнить, так как именно она требуется в большинстве случаев.
Схемы подключения интернет кабеля по цветам (используйте вариант B)
Чтобы окончательно прояснить все вопросы, поговорим еще о количестве проводов в витой паре. Этот интернет-кабель бывает 2-х парным и 4-х парным. Для передачи данных со скоростью до 1 Гб/с используют 2-х парные кабели, от 1 до 10 Гб/с — 4-х парные. В квартиры и частные дома сегодня, в основном, заводят потоки до 100 Мб/с. Но с нынешними темпами развития интернет-технологии вполне возможно, что уже через пару лет скорости будут исчисляться Мегабитами. Именно по этой причине лучше сразу расшить сеть из восьми, а не из 4-х проводников. Тогда при изменении скорости вам не придется ничего переделывать. Просто аппаратура будет использовать большее число проводников. Разница в цене кабеля небольшая, а розетки и коннекторы для интернета все-равно используют восьми-контактные.
Если сеть уже разведена двухпарным, используйте те же коннекторы, только после первых трех проводников, уложенных по схеме B, пропускаете два контакта и зеленый проводник укладываете на место шестого (смотрите фото).
Схема подключения 4-х проводного интернет кабеля по цветам
Обжим витой пары в коннекторе
Для обжима проводов в коннекторе есть специальные клещи. Они стоят порядка 6-10$ в зависимости от производителя. Работать ими удобнее, хотя можно обойтись обычной отверткой и кусачками.
Клещи для обжима коннекторов (один из вариантов)
Сначала с витой пары снимается изоляция. Ее снимают на расстоянии 7-8 см от конца кабеля. Под ней есть четыре пары проводников разных цветов, скрученых по двое. Иногда имеется также тонкий экранирующий провод, его просто отгибаем в сторону — он нам не нужен. Пары раскручиваем, провода выравниваем, разводя в разные стороны. Затем складываем по схеме «В».
Порядок заделки разъема RJ-45 в коннекторе
Провода в нужном порядке зажимаем между большим и указательным пальцем, Проводки выкладываем ровно, плотно друг к другу. Выровняв все, берем кусачки и отрезаем лишнюю длину выложенных по порядку проводов: остаться должно 10-12 мм. Если приложить коннектор как на фото, изоляция витой пары должна начинаться выше защелки.
Отрезаем так, чтобы остались проводки 10-12 мм
Витую пару с отрезанными проводами заводим в коннектор
Обратите внимание, что взять его нужно защелкой (выступ на крышке) вниз
Заводим провода в коннектор
Каждый проводник должен попасть в специальную дорожку. Вставляют провода до упора — они должны дойти до края коннектора. Придерживая кабель у края разъема, его вставляют в клещи. Ручки клещей сводят плавно сводят вместе. Если корпус стал нормально, особых усилий не требуется. Если чувствуете, что «не идет» перепроверьте, правильно ли стоит RJ45 в гнезде. Если все нормально, попробуйте еще раз.
При надавливании имеющиеся в клещах выступы подвинут проводники к микроножам, которые прорежут защитную оболочку и обеспечат контакт.
Как работают клещи для обжима коннекторов
Подобное соединение надежное и проблемы с ним возникают редко. А если что и случается, перезаделать кабель легко: отрезаете и повторяете процесс с другим «джеком».
Видео-урок: обжим коннектора RJ-45 клещами и отверткой
Процедура несложна, ее легко повторить. Возможно, вам будет легче все проделать, после видео. В нем показано как работать клещами, а также как обойтись без них, а проделать все при помощи обычной прямой отвертки.
Разделка кабеля витая пара для обжатия
Разделка сетевого кабеля витая пара для обжатия первый и самый ответственный шаг при обжатии. От аккуратности и правильности его выполнения зависит надежность соединения проводников кабеля витых пар с вилкой RJ45, и как конечный результат, стабильность доступа к сети Интернет.
Главное при разделке не допустить надсечки проводников витых пар и исключить их перехлест в месте зажима фиксатором в вилке RJ-45. В клещах для обжима вилок RJ-11, RJ-45, как правило, есть специальные ножи для обрезания кабеля витая пара по длине и подрезки его внешней оболочки. Но я этими функциями клещей никогда не пользуюсь, так как неоднократно приходилось сталкиваться с последствиями такой обрезки.
Дело в том, что кабель витая пара далек от идеальной окружности, так как все пары перевиты вокруг друг друга, при обрезке в клещах медные жилы проводников зачастую надсекаются и достаточно нескольких перегибов, чтобы они отломались. Гарантию надежности может дать только ручная подготовка конца кабеля для обжатия.
Разделка сетевого кабеля начинается со снятия внешней оболочки. Для этого одна губка бокорезов заводится внутрь кабеля. Нужно следить, чтобы на режущую кромку не попали проводники. В большинстве кабелей внутри проходит капроновая разрезная нить. После вскрытия пару сантиметров оболочки можно взяться за нее и отведя с натягом разрезать оболочку на 4-5 см. Далее оболочка загибается в сторону и срезается бокорезами. Многие рекомендуют снимать оболочку на 14 мм, но при такой длине практически невозможно хорошо развить и выровнять проводники витых пар.
Далее развиваются против часовой стрелки сами витые пары, обычно они свиты по часовой стрелке, если смотреть на торец кабеля. Развить их надо таким образом, чтобы на глубину оболочки до 5-8 мм пары были в одной плоскости. Это условие нужно соблюдать, чтобы исключить передавливание проводников фиксатором вилки при обжатии клещами. При этом надо сразу ориентировать пары по цветам, с учетом цветовой маркировки для обжатия.
Цветовая схема обжатия витой пары по варианту B, самый распространенный вариант.
Развиваются и выпрямляются проводники витых пар до тех пор, пока они не окажутся в одной плоскости в месте зажима фиксатором вилки RJ. Укорачиваются проводники витых пар до длины 14 мм, вставляются в вилку RJ-11, RJ-45. Обязательно нужно проверить, чтобы все проводники оказались под зубцами контактов и чередование их, соответствовало цветовой маркировке. Иногда в момент заправки проводов в вилку они меняются местами. Проводники при цветовой схеме В, расположены через один, белый с цветными полосками – цветной. Это позволяет одним взглядом быстро проверить правильность заправки проводов.
Технология обжима сетевого кабеля
Витая пара (сетевой кабель) продается в бухтах. Следовательно, необходимо проложить кабель по помещению согласно выбранной (составленной) схеме и обрезать по длине, с учетом небольшого запаса.
Снимается слой внешней изоляции (на 2,5±0,5 см) на том конце кабеля, который предполагается обжать. Или скальпелем, или миниатюрным ножом (есть на самом кримпере). Необходимо работу выполнить так, чтобы покрытие самих жил не было повреждено. Именно поэтому тем, кто не имеет достаточного опыта в этой сфере, и рекомендуется обрезать витую пару, оставляя некоторый запас по длине. Объяснение простое – не факт, что аккуратно выполнить эту операцию получится с первого раза.
Жилы раскручиваются и выпрямляются. Если их кончики не выравниваются, их можно откусить (бокорезами, миллиметра на полтора). Иначе не получится их правильно расположить в RJ-45. Учитывается и стандарт, по которому производится подключение к сети.
Непосредственно обжим. Методик две – прямая и перекрестная (косая). Первый способ реализуется при подключении ПК к линии интернета. Второй – при создании локальной сети, то есть при соединении двух компьютеров.
Особенность операции
- При укладке проводников в RJ-45 жилы не должны перекрещиваться, и уж тем более, не ложиться парами в 1 гнездо коннектора – только по одной. Это характерно для их кончиков, которые могут перекрутиться в процессе их вдавливания в корпус разъема.
- Перед тем, как приступить к обжиму, рекомендуется еще раз свериться со схемой расположения проводов. То есть произвести контрольный осмотр, так как что-то переделать потом будет невозможно.
- Установка кримпера по месту обжима кабеля. Дальше просто – сжать рукоятки инструмента. Главное – не переусердствовать.
Проверка работоспособности линии. На практике это делается подключением кабеля к ПК. Результат будет понятен сразу.
Если изготовлен патч-корд (с rj-45 на обоих концах куска кабеля), то придется, за неимением специального тестового прибора, воспользоваться мультиметром. Для этого его щупы следует заточить, чтобы они могли обеспечить плотный контакт с миниатюрными ламелями разъема. Далее – прозвонка по каждому проводнику. Если все в порядке, можно производить подключение обоих ПК друг к другу.
В принципе, ничего сложного в обжиме кабелей нет. Если есть кримпер, то установка одного RJ-45 занимает считанные минуты.
