Как сделать садовые качели своими руками из профильной трубы

Как фиксировать сиденье

Для монтажа сиденья потребуется обеспечить возможность крепления подвеса, что может быть выполнено следующим образом:

• применить хомуты соответствующего профиля, дополненные крюком для элемента крепежа;
• сделать отверстия в перекладине и установить в них анкерные болты с закрепленной на конце петлей;
• смонтировать подшипники, являющиеся надежным способом фиксации, но требующие постоянной смазки во избежание появления раздражающего скрипа.

Непосредственно само сиденье подвешивается за счет веревки из синтетики (альпинистского снаряжения), цепи или металлического троса (автомобильного). В этом случае не рекомендуется применять бытовые приспособления. Если будет выбран вариант с цепью, необходимо использовать изделие, выполненное из оцинкованной стали. Простая конструкция будет ржаветь, при этом покрасить ее окажется довольно проблематично.

Лучший материал для сиденья – дерево. Если предполагается установка большого посадочного места, то металлический каркас обязателен.

Как изготовить для улицы?

Если интересует, как сделать для детей уличные качели, тогда вначале следует выбрать место, материал и конструкцию. После того как вы подготовили чертеж, рассчитайте количество необходимых материалов и инструментов. Ниже для вашего рассмотрения будет предложено несколько вариантов качелей для установки на улице, во дворе или на даче.

Качели из автомобильных покрышек

Простейшая конструкция – это автомобильная покрышка, подвешенная на веревке. Каркасом выступает дерево. Средством подвеса может служить цепь, зафиксированная болтом с гайкой. Вторая вариация этих качелей делается следующим образом:

• расположите старую покрышку горизонтально;
• вырежьте 3–4 отверстия в верхней части, вставьте в них крюки из металла и зафиксируйте их шайбами с гайками;
• в петельки крюков вденьте цепи или шпагат и подвесьте на толстую ветку.

Качели из дерева

Классический и наипростейший вариант – это качели из доски на веревках. Хватит четырех дырок по краям и вдетого в них шпагата. А также в качестве сиденья можно использовать деревянную решетку, спил бревна, старый стул без ножек.

Из подручных материалов

Основой для сиденья может послужить даже ненужный обруч. Его оплетают веревкой таким образом, чтобы в середине можно было спокойно сидеть. Обруч дополнительно оборачивают поролоном, ватином или другим подобным материалом для мягкости, затем обшивают тканью. В четырех и более точках обруча фиксируют крепежи в виде металлических колец, через них проводят веревки или цепи – осталось лишь выбрать дерево для подвески готовой конструкции.

Брезентовые качели

Возьмите два больших треугольника из металла, клепки и полотнище брезента. Полотно сложите несколько раз, прошейте по периметру. Затем вставьте треугольники и зафиксируйте клепками. Далее, закрепите с помощью веревок на ветке дерева.

Качели из дерева на опорах

Следует подготовить следующие материалы:

• крепкая веревка;
• брусья;
• фанера и рейки для сиденья;
• оцинкованные болты для креплений.

Выройте две ямы глубиной 1 м для фиксации опорных балок. Низ опор обработайте битумом для защиты от гниения. Установите их вертикально в ямы, засыпьте 30-сантиметровым слоем смеси щебенки и песка, потом залейте бетоном. К верхним концам стоек прикрепите поперечный брус. Сделайте из фанеры и штакетника сиденье, можно в виде скамейки. Закрепите на опорной конструкции крепкими веревками.

Качели из металла на опорах

Металлические качели также можно сделать самостоятельно. Для этого вам понадобятся металлические трубы и балки, крюки, резак для металла, сварочный аппарат. Процесс изготовления включает следующие шаги:

• разрежьте трубы на куски необходимой длины – сделайте 7 отрезков по 2 м и еще 2 по 1–1,5 м, 4 из 2-метровых – для опорных боковин, 1 – для поперечной перекладины, а оставшиеся – для основы каркаса;
• сварите прямоугольную основу конструкции;
• приварите к основанию опорные стойки, затем к верхним концам опор – перекладину;
• выройте 4 ямы на глубину 80–100 см;
• установите в готовые ямы балки, они должны чуть выглядывать над поверхностью земли по краям ям;
• залейте котлованы с балками бетоном;
• приварите крюки к поперечной трубе;
• теперь приварите готовую конструкцию к металлическим балкам;
• прикрепите сиденье к крюкам.

Качели-маятник

Для изготовления этих простых качелей вам потребуется 1 широкая длинная доска толщиной 5–7 см, спил бревна высотой до 70–80 см, 4 П-образных крепежа из арматуры, 2 сиденья. Первым делом выкопайте яму глубиной около полуметра. Установите в нее вертикально спил бревна, залейте бетоном для надежности. Далее, прорежьте в середине доски четыре (по два с каждого края) отверстия шириной 1 см, длиной 2–3 см. Они должны располагаться друг от друга на расстоянии, равном ширине крепежа. Прорежьте еще по два подобных отверстия ближе к краям доски, оставляя место для сидений.

Прикрепите к краям доски 2 сиденья. Перед ними, продев через подготовленные дырки, зафиксируйте по одному П-образному крепежу, чтобы ребенок мог держаться за них руками. Положите доску горизонтально на бревно. Опустите нижние концы двух крепежей в вырезанные отверстия. Вбейте крепежи в бревно так, чтобы над поверхностью доски оставалось несколько сантиметров, а большая часть надежно засела в бревне. Покачайте доску. Каждый край должен мочь коснуться земли. Если вы все сделали правильно, качели-маятник готовы.

Монтаж сиденья

Его варят из металлического профиля под углом 90 градусов. Габариты сидушки мастер рассчитывает под малыша. Но они не должны быть меньше чем 60 см в ширину и 50 см в глубину. Высота спинки — от 30 см и более. Можно предусмотреть и подлокотники для малыша. Так качаться будет удобнее.

Далее процесс выглядит так:

• К раме в зоне подлокотников приваривают по два кольца под цепи.
• Сваренное сиденье обрабатывают наждаком, удаляя острые металлические заусенцы. Они могут травмировать кроху.
• Следующий этап – подготовка деревянных планок для сидушки и спинки. Их количество высчитывают по общей глубине сиденья и высоте спинки, разделенные на ширину деревянной планки. Дерево режут на части, хорошо шлифуют со всех сторон.
• В раме сиденья делают отверстия под болты/винты с округлой шляпкой. Такие же формируют и на дощечках.
• Затем заготовки крепят к сваренному каркасу, хорошо затягивая гайки с тыльной стороны.
• Металл следует также обработать антикоррозийным составом и покрасить. Дерево покрывают лаком или любым ярким красящим средством.
• Финальный этап сборки конструкции — устройство цепей. Их длину отмеряют так, чтобы сиденье висело в50-70 см от земли. Цепь (2 отрезка) крепят к кольцам сиденья. А в верхней части навешивают на пружинные крюки-амортизаторы. Их предварительно смазывают машинным маслом.

Совет: чтобы ребенок не поранил пальчики в звеньях цепочки, на нее перед устройством подвеса можно надеть отрезки резинового шланга или любого похожего материала. Чертеж сиденья

Возможно вам это понравится: Как построить летний душ для дачи самостоятельно

Последние этапы работы

Осталась работа по креплению сидения на стоевых деталях к перекладине качелей. Необходимо купить 4 подшипника с внутренним диаметром 15 мм. По наружному размеру подбирают втулку и запрессовывают по 1-му подшипнику с каждой стороны. Напрессовывают втулки на пруток диаметром 15 мм.

Надо загнуть пруток, и получившуюся скобу приварить к верхней перемычке. Эти узлы также необходимо укрепить дополнительными косынками. Теперь выставляют сидение на достаточном расстоянии от пола и приваривают стоевые детали к втулкам. Этот стык сваренных деталей должен быть качественным.

Остается зачистить стыки болгаркой, а напильником – все заусеницы. Металлические детали обезжиривают и наносят грунтовку, красят масляной краской для наружных работ. После высыхания, устанавливают деревянные детали спинки и сидения.

Садовые качели готовы. Теперь дети и взрослые смогут наслаждаться отдыхом на свежем воздухе. Можно дополнительно оборудовать качели тентом из брезента или просто установить пляжный зонтик.

Изготовление и сборка конструкции

Чтобы сделать садовые или детские качели своими руками, необходимо выбрать подходящий чертеж и определиться, из каких материалов будет выполнена конструкция. Затем следует подготовиться место, где качели будут располагаться:

• разровнять площадку;
• подсыпать «подушку» из гравия.

Необходимо будет загодя разложить нужный инструмент и материалы. Опору у стационарных качелей можно сделать из таких материалов:

• ПВХ трубы;
• деревянные брусья;
• металлические трубы.

Последние необходимо будет сварить в некоторых местах, поэтому понадобится специальный аппарат.

Из металлического профиля

Чтобы создать конструкцию из профиля, потребуется:

• несущая четырехугольная рама;
• боковина конфигурации литеры «А», сделанная из двух труб, что крепятся с использованием сварки;
• одна труба, которая будет расположена горизонтально и послужит для того, чтобы подвесить скамью.

Металлический профиль на сегодняшний день является надежным материалом. Годится для создания также профильная труба с размером сечения около 200 мм, при этом толщина стенок должна соответствовать 1 или 2 мм. Основание сидения возможно изготовить из трубы с сечением около 20 мм. Это будет влиять на плавное раскачивание.

Процесс монтажа:

• нарезаем элементы, которые состоят из трубы (боковые стойки, перекладины, основания);
• шлифуем деревянные элементы (это будут детали для сидения);
• соединяем необходимые детали с помощью сварки или специальных болтов;
• соединяем стойки с основанием качели, затем присоединяем перекладины;
• для стационарной садовой качели требуется выкопать 4 ямы;
• в эти ямы необходимо вставить балки, и наполнить их бетоном.

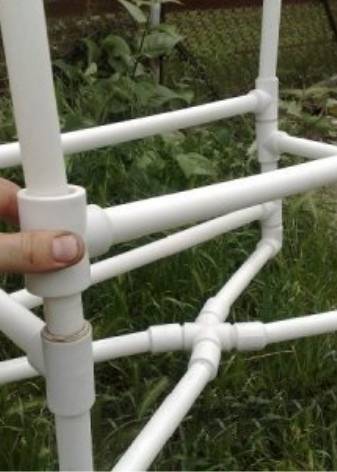

Из полипропиленовой трубы

Детские качели обязаны держать нагрузку не менее двухсот килограмм. Сечение допустимо от 50х50 мм, стенки – толщиной не меньше 1 мм. Качели для взрослых делаются из труб сечением от 75 мм. Сидение делается из брусков и реек. Состоит:

• из трубы длиной 6,2 м;
• 8 металлических уголков;
• арматуры сечением 16 мм и длиной 26 см;
• деревянных полотен.

Чтобы сделать хорошие опоры, потребуется по два метра отрезков, которые будут поперечными опорами, также нужна будет одна верхняя перекладина. Кроме того, следует подготовить четыре отрезка по 2,3 метра, чтобы собрать крепления. И два дополнительных отрезка по полтора метра, чтобы получить боковые узлы основания.

Строительство следует начинать с опор, на них ложится главная нагрузка. Перед началом работ следует почистить трубы от зазубрин. Две конструкции свариваются в форме буквы «Л», они должны быть полностью конгруэнтны. Узлы свариваются под углом 45 градусов, а перекладина крепится перпендикулярно. Выкапываются два углубления (до 1 метра), дно посыпается песком. Сваренные конструкции помещаются в углубления, заливаются бетоном. Три недели следует подождать, пока бетон не «схватится».

Затем к поперечной балке прикручиваются крепления или крюки, на них будет висеть сидение. После завершения монтажа новую конструкцию следует покрасить. Сидение делается из металлического каркаса, брусьев и деревянных или пластиковых реек.

Детские качели

Для детей можно сделать такие же по конструкции, но меньшего размера.

Примерные размеры качелей для детей. Высота, понятно, может быть и меньше

Есть несколько других моделей для детской площадки, а о том, как сделать песочницу можно прочесть тут.  Вот первые — качели-весы или балансир.

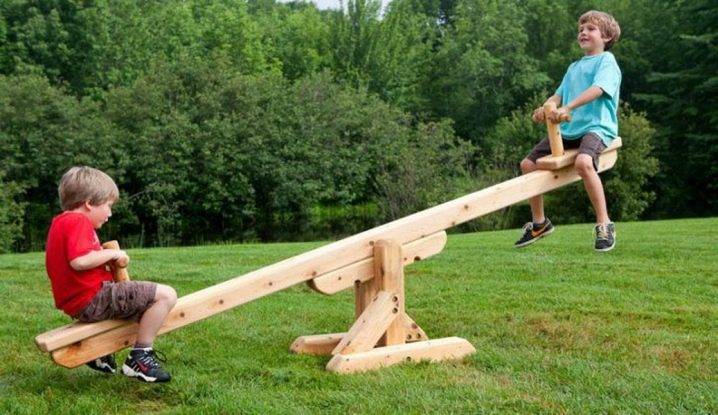

Качеля для детей — балансир или весы

Все понятно, могут возникнуть вопросы только по узлу крепления. Ниже чертеж с указанием размеров. Для украпления верхней части внутри закрепляются стальные пластины. Чтобы они качались, сверлится отверстие, в которое продевается штырь. Улучшить «качение» можно вставив подшипники.

Стойки для качели-балансира

Быстро и просто можно сделать качели-гнездо из шины (автомобильной покрышки). В нее по четырем углам устанавливаются болты с рым-гайками, но меньшего диаметра (про шайбы не забудьте), к ним цепляются канаты или цепи, а их можно хоть на соответствующую ветку на дереве закинуть, хоть на турник повесить.

Как сделать качели-гнездо из покрышки

Разновидность качелей

Прежде чем приступить к сооружению качелей необходимо определить некоторые моменты:

Предназначение: забава для детей, отдых для взрослых или то и другое. Детские качели — это лучший вариант развлечений на даче.

Габариты. Необходимо учитывать размер приусадебного участка при определении габаритов будущей качели.

Сезонность. Качели из некоторых материалов нельзя оставлять зимовать под открытым небом.

Очень важно выбрать внешний вид конструкции, чтобы она эффектно подчеркнула ландшафтный дизайн участка. Качели могут быть как переносными, так и стационарными. Переносные модели имеют разборную конструкцию, которая устанавливается на землю, или подвесную

Дизайн может быть как традиционным, так и необычным

Переносные модели имеют разборную конструкцию, которая устанавливается на землю, или подвесную. Дизайн может быть как традиционным, так и необычным.

Рассмотрим самые простые варианты, которые можно сделать своими руками:

Качель из автомобильных покрышек

Самый простой вариант — это покрышка, обвязанная канатом. Также можно использовать цепь и зафиксировать ее винтами. Еще один вариант предполагает горизонтальное расположение покрышки. Необходимо прорезать в покрышке несколько отверстий (не менее 3 — х), вставить в них металлические крючки и продеть цепи или веревки.

Для мастеров на все руки можно предложить вариант качели, изготовленной по готовому шаблону (можно найти в интернете). Из покрышки вырезается сиденье для качелей в виде птицы или животного и подвешивается на канатах или цепях.

Обратите особое внимание на фиксацию элементов качели, чтобы избежать травм при эксплуатации

Деревянные качели

Деревянные качели для дачи — это классическая модель. Она изготавливается из деревянной доски и прочного каната. Достаточно просверлить четыре отверстия в углах широкой доски и закрепить в них веревки.

В качестве сидушки можно использовать и старый стульчик. Нужно просто отпилить ножки и подвесить его на канатах за спинку и сиденье.

Качели, сделанные из обруча

Необходимо оплести металлический обруч прочной веревкой так, чтобы в центре получилась паутинка. Она и будет выполнять роль сиденья. Для установки качели можно использовать прочный канат или другой подходящий крепеж. Подвешивать такое сиденье нужно как минимум в четырех точках.

Качель из прочных тканей

Еще один вариант безопасных подвесных качелей для дачи. Для сиденья можно использовать брезент или другой достаточно прочный материал. Ткань складывается в несколько слоев и прошивается вокруг.

Канаты можно присоединить к сиденью при помощи железных треугольников и заклепок. Остается лишь подвесит качель к опоре (балке, ветке и т. д.)

Деревянная качель на опорах

Это, пожалуй, самый интересный и удобный вариант качели для украшения приусадебного участка, но тем не менее, сложный в изготовлении. Рассмотри алгоритм действий подробно.

Для ее изготовления вам понадобится:

• крепкая веревка;
• доски;
• материал для изготовления сиденья (штакетник или фанера);
• крепеж.

Для защиты древесины от порчи и для сохранения натурального вида, все деревянные детали конструкции необходимо обработать специальным антисептиком.

Концы стоек, которые вкапываются в землю, нужно обработать битумом. Чтобы установить их достаточно подготовить пару ям глубиной не менее 1 метра. Опоры засыпаются песком или щебнем примерно на 30 сантиметров, а затем заливаются цементом.

При возможности, можно сделать специальные бетонные столбы, а к ним прикрепить деревянные опоры. При выборе второго способа, место соединения дерева с бетоном нужно проложить гидроизоляционный материал. Для большей устойчивости конструкции, необходимо подопреть стойки раскосыми планками.

Материалы и инструменты

Кроме профильной трубы потребуются:

• измерительные инструменты;
• дрель и «болгарка»;
• кисти и краски;
• несколько досок, металлические трубы.

Ход работы

1. Болгаркой обрезаются две трубы под углом 45º.
2. Привариваем детали к конструкции, так чтобы расстояние между нижними концами опор составляло 160 сантиметров.
3. Подобным образом изготовляем еще одну боковину.
4. Закрепляет боковины и болтами прикручиваем верхнюю перекладину.
5. На перекладине размещаем специальные приспособления к которым будут крепиться тросы сиденья.
6. Изготовляем из нескольких труб основу сиденья и надежно закрепляем с помощью гаек и болтов.
7. Высверливаем в досках отверстия и прикрепляем их к металлической основе.
8. Из досок делается спинка сиденья.
9. К спинке прикрепляем приспособления («ушки») для тросов, аналогичные тем, что имеются на перекладине каркаса.
10. Проводим через «ушки» тросы и закрепляем их.

Качели готовы принять «пассажиров»!

Конструктивные особенности

Большинство таких сооружений обусловливается наличием каркаса и разнообразных металлических элементов. Подобные устройства подразделяются на два вида:

• сварные;
• сборно-разборные.

Первый вариант является наиболее проблематичным в плане установки в домашних условиях. Это связно с тем, что здесь требуются специальное оборудование в виде сварочного аппарата, а также умение им пользоваться. В остальном сварная конструкция – это лучшее решение, так как она обеспечивает высокую прочность и достаточную жесткость, что гарантирует длительный срок службы устанавливаемого устройства для качания.

В то же время сборно-разборный каркас позволяет собрать его любому домашнему мастеру без должных навыков и специального оборудования. При этом такое сооружение не лишено недостатков. Какое бы ни было резьбовое соединение, оно со временем разбалтывается, что приводит к потере жесткости конструкции.

В результате создается люфт, вследствие чего качели не просто начинают ходить ходуном, а становятся источником опасности для жизни и здоровья человека, так как могут в любой момент разрушиться. Отсюда возникает необходимость использования контргаек и шайб Гровера в целях обеспечения требуемой устойчивости устройства для качания.

В зависимости от конфигурации опор сооружение может иметь:

• каркас, напоминающий букву А, где две перекладины устанавливаются таким образом, что они смыкаются сверху, а жесткости им придает поперечный брус, который и делает качели похожими на упомянутый графический знак; встречаются также конструкции Л-образной формы без перемычки;
• каркас, в котором перекладины соединяются в виде буквы П; этот вариант отличается меньшей устойчивостью на фоне небольших трудозатрат, так как установка таких качелей более проста; для придания П-образным устройствам достаточной прочности требуется позаботиться о качественном бетонировании опор.

Подобные сооружения также могут подразделяться на следующие виды:

• стационарные, которые нельзя перемещать из-за того, что их опоры забетонированы;
• переносные, соединяемые посредством анкерных болтов.

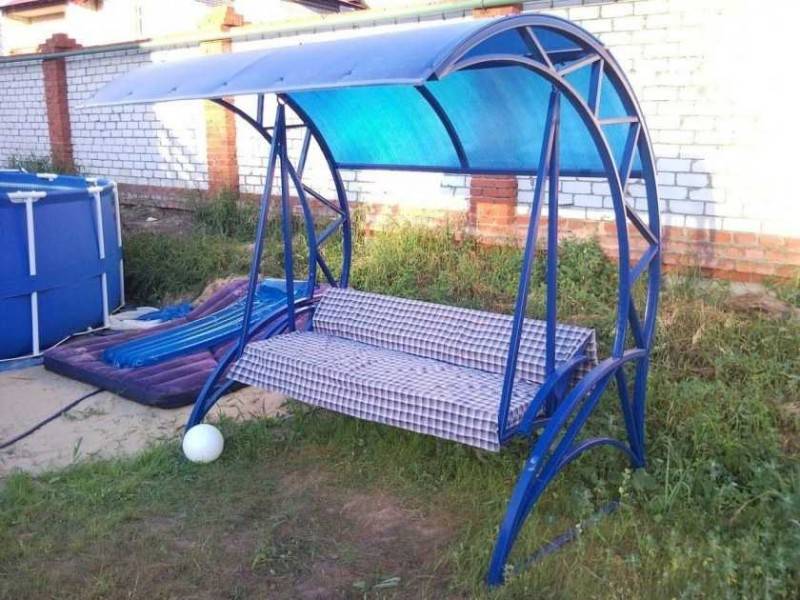

Как сделать качели из металла: особенности конструкции

Самой подходящей конструкцией для детских качелей принято считать ту, при которой вид опор сбоку напоминает букву «А». Этот дизайн наиболее устойчив и надежен, поэтому далее будут рассматриваться особенности именно его создания.

Две А-образные опоры делают симметричными, а чтобы определиться с шириной их размещения в месте основания можно воспользоваться небольшим расчетом. Устойчивое основание должно равняться ширине сиденья качелей плюс еще 50 см. То есть, если сиденье имеет ширину 70 см, то расстояние между стойками в месте соприкосновения с землей должно быть 120 см.

Высоту качели нужно подбирать такую, чтобы детям было удобно ею пользоваться. Особенно это касается высоты сиденья. Оптимальным будет вариант, при котором ребенок, сидя на качелях, сможет сам доставать носками до земли.

Высота должна быть удобной для ребенка

Также нужно учитывать, что качели металлические имеют свойство быстро нагреваться. Поэтому стоит предусмотреть над ними навес или козырек, если они будут находиться не в затененной части сада.

Изготовление сиденья

В продаже представлены различные варианты по ширине и отделке. Но цена на такую продукцию достаточно высока, поэтому напрашивается желание сварить простые качели для ребенка самостоятельно.

Перед работой необходимо продумать всю конструкцию, сделать чертежи или эскизы. Для начала работ нужно определиться с размером сиденья. От этого зависят общие габариты качелей.

Размеры

Самый простой вариант качалки – это доска, закрепленная с помощью веревок на дереве. Но большинство людей заинтересовано в капитальной конструкции, способной послужить нескольким поколениям, поэтому хотят сварить металлические качели.

Обычно их делают из толстостенных труб диметром 50 мм. Для точного расчета необходимо определиться с количеством человек, которые одновременно будут кататься на качелях.

Принято брать длину сиденья на 1-го человека в среднем 600 мм, но может понадобиться и большее расстояние. Если будет кататься двое-трое седоков, принято добавлять на каждого 1 м.

По форме это может быть простое сиденье, может быть лавочка со спинкой. Все зависит от фантазии и возможностей исполнителя. Распространенный вариант – сиденье на двоих человек длиной 1600 мм.

Материалы

Чтобы сварить прочное сидение, понадобится:

• уголок с полкой 30 мм;
• профильная труба 25/25;
• стальная пластина толщиной 4 и шириной 40 мм;
• деревянные доски, толщиной 50 мм;
• морилка и пропитка по дереву;
• грунтовка и краска по металлу.

Это основные материалы для изготовления сиденья. В дополнение можно сварить каркас для небольшой спинки шириной 400 мм. В этом случае на качелях будет безопаснее кататься.

Из уголка изготавливают вначале нижнюю деталь. Собирают ее с учетом закрепления досок для сидения. Полки должны образовать короб. К лицевой стороне по углам приваривают 2 стоевых отрезка профиля длинной 250 мм. Под углом 200 закрепляем профиль длиной 400 мм.

Пластину отрезают больше ширины основы на 100 мм. Зачищаем все кромки напильником для удаления заусениц и придания граням полукруглой формы. На высоте 250 мм пластину приваривают к задним стоевым деталям.

Ставят маленькие прихватки к передним стойкам, а выступающий край изгибают по диаметру круглой трубы и закругленный конец внизу прихватывают к стойке.

Получаются безопасные поручни для качелей. После этого на задней части из профиля делают перемычку вверху стоек. Отмеряют середину спинки и приваривают к ней перемычку пластины из металла.

100+ фото Качелей из бревен своими руками. Схемы. Пошаговые фото.

Или такой дачный вариант. Надежная конструкция из бревен с небольшой крышей хорошо впишется в суровый быт российской глубинки.

 Качели из бревен с двойными ножками. Пошаговые фото

 Автор фото утверждает, что эти сказочные качели он сделал на 3 дня!!! Давайте разберем некоторые фото.1 фото: мы имеем сосновые бревна от 2-3 метра, диаметром 10-15 см.4 фото: изображен способ крепления. Это резьбовая спица диаметром 10 мм. Скрестив необходимые бревна в нужных местах, мы просверливаем отверстие и, вставив туда спицу, обрезаем её болгаркой. Накручиваем с обеих сторон гайки с шайбами на спицу и стягиваем. Неправда ли просто.6 фото: мы видим что боковые стойки должны получиться симметричными7 фото: скрепляем боковые стойки. Для этого кладем на верх бревно и прикручиваем его спицами.9 фото: для придания прочности конструкции добавляем два наклонных упора.11 фото: скамья с размерами. Каркас: бруса 5х7, доски – сороковкаПредпоследнее фото – покрашенные качели. На мой взгляд неудачный цвет. Не забудьте при покраске использовать специальные средства для обработки, что бы древесина служила дольше.Последнее фото: к качелям прикрепили ещё одну скамью для ребенка. Зачёт!!!Насчет фундамента. То в местах соприкосновения качели с землей заливаем цемент, в которые заодно вставляем металлические основания, к которым мы потом сможем прикрепить наши ножки.

Эти пошаговые фото мы нашли на сайте jawura.com.pl, автор которого является автором ниже приведенных фото.

А вот ещё одна фото конструкция качелей из бревен с навесом

На фото ниже Вы можете рассмотреть все детали креплений. Используются цепи, карабины, анкера. Угол между спинкой и сиденьем скамьи 100 градусов. Все бревна крепим тем же способом, что и в модели выше. Удивляет простота крепления навеса. Автор фото неизвестен

Проектирование

Прежде чем приступить к проектированию, следует определиться с видом каркаса, который может быть разборным/сборным (при помощи соединения болтами и гайками) или с использованием сварки. Если говорить о первом типе, то принцип сборки заключается в том, чтобы изготовить детали соответствующей длины и рассчитать правильный диаметр трубы для соединения болтами и гайками.

Сварная конструкция более долговечна и устойчива, для ее изготовления требуется сварочное оборудование. Если вы хотите изготовить не оригинальное, а вполне стандартное изделие, то чертежи не потребуются, в интернете можно взять за основу уже готовую схему.

Чтобы нарисовать эскиз качелей, необходимо будет учесть следующие размеры:

• квадратное сиденье составляет 55 см;
• высоту сидения необходимо сделать около 60 см;
• для мобильной конструкции необходимо соблюдать расстояние между опорными стойками до края сидения от 16 до 42 см, все зависит от вида крепления (веревочная, цепная).
