Инструкция по регулированию температуры в холодильнике Стинол 110
Регулировочный барашек с риской для той и другой камеры имеет одинаковое количество рабочих положений – их 5. Но термостаты для холодильной и морозильной камеры используют разные. В морозильнике установлена система No Frost, терморегулятор имеет схему с циклическим включением системы сухой возгонки льда.
Инструкция по эксплуатации холодильника Stinol включает раздел, в котором есть указания, как отрегулировать температуру. Обе камеры имеют ручку управления и риску для поворота. Цифра 1 соответствует самой высокой температуре в диапазоне регулирования, цифра 5 – низкой. Положение указывается на накладке.
Первоначально индикаторы выставляются в средней части шкалы, еще до включения прибора. По инструкции холод должен набраться в камерах за 4 часа, и только потом можно размещать там продукты.
Какая температура в холодильнике Стинол, можно определить специальным термометром. Для холодильной камеры используют метод стакана воды. Поставленный в центр холодильника стакан с водой за 4 часа охладится. Замерив температуру воды, можно узнать среднюю температуру в холодном отсеке. Если показатель 4-5 градусов, параметр соответствует базовому. В морозильной камере может быть -16
-20 0 С. Это нормально.
Если температура отличается, нужно провести регулировку или оценить внешние условия, плотность примыкания, установку двери. Холодильник плохо отводит тепло в жарком, влажном непроветриваемом помещении.
Регулировать рукояткой нужно постепенно, поворачивая на 1 риску через 5-6 часов с замером температуры внутри камеры. Если прибор не реагирует на команды, необходимо определить, работает ли терморегулятор.
Защита токового типа реле
Асинхронный мотор представляет собой сложный электрический прибор, который подвержен поломкам. Если произойдет короткое замыкание, то сработает автоматический выключатель, установленный в распределительном щите.
При отказе вентилятора, который охлаждает обмотку и механические подвижные элементы, среагирует встроенная тепловая защита компрессора.
Однако может возникнуть ситуация, когда мотор длительное время (более 1 секунды) начинает потреблять ток больше номинального в 2-5 раз. Чаще всего это происходит при незапланированной нагрузке на валу, возникающей из-за заклинивания двигателя.
Сила тока возрастает, однако не достигает значений короткого замыкания, поэтому подобранный по нагрузке автомат не сработает. Причин отключения у тепловой защиты тоже нет, так как температура за такой короткий промежуток времени не изменится.
Единственный способ оперативно среагировать на возникшую ситуацию и избежать оплавления рабочей обмотки – срабатывание токовой защиты, которая может быть установлена в разных местах:
- внутри компрессора;
- в отдельном токозащитном реле;
- внутри пускового реле.
Устройство, сочетающее функции включения пусковой обмотки и токовой защиты двигателя называют пускозащитным реле. Большинство компрессоров холодильников комплектуют именно таким механизмом.
Действие токовой защиты основано на трех принципах:
- при увеличении силы тока возрастает сопротивление, что приводит к нагреву токопроводящего материала;
- под действием температуры происходит расширение металла;
- термический коэффициент расширения для разных металлов отличается.
Поэтому используют биметаллическую пластину, которая сварена из металлических листов с отличающимися коэффициентами расширения. Такая пластина изгибается при нагреве. Один ее конец фиксируют, а второй, отклоняясь, размыкает контакт.
Пластина рассчитана на температурное реагирование при прохождении тока определенной силы. Поэтому при замене пускозащитного реле необходимо проверить его совместимость с установленной моделью компрессора.
Пошаговая инструкция по замене реле в холодильнике с верхним расположением морозильной камеры
Необходимые инструменты:
- Реле запуска компрессора;
- Рабочие перчатки;
- Набор гайковертов;
- Отвертка для шлицев;
Первый шаг по замене реле в холодильнике

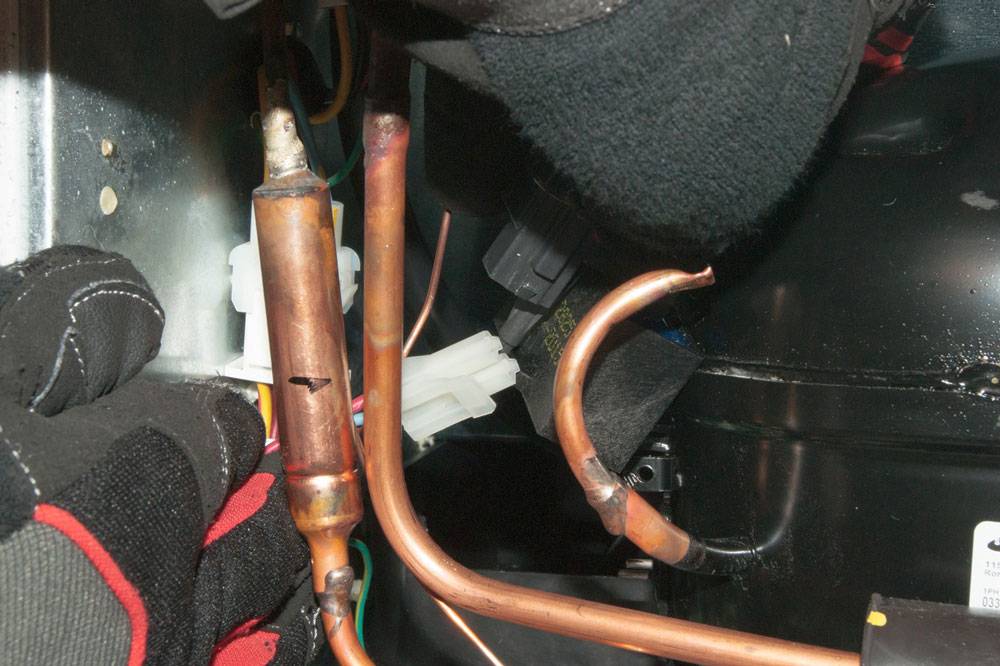

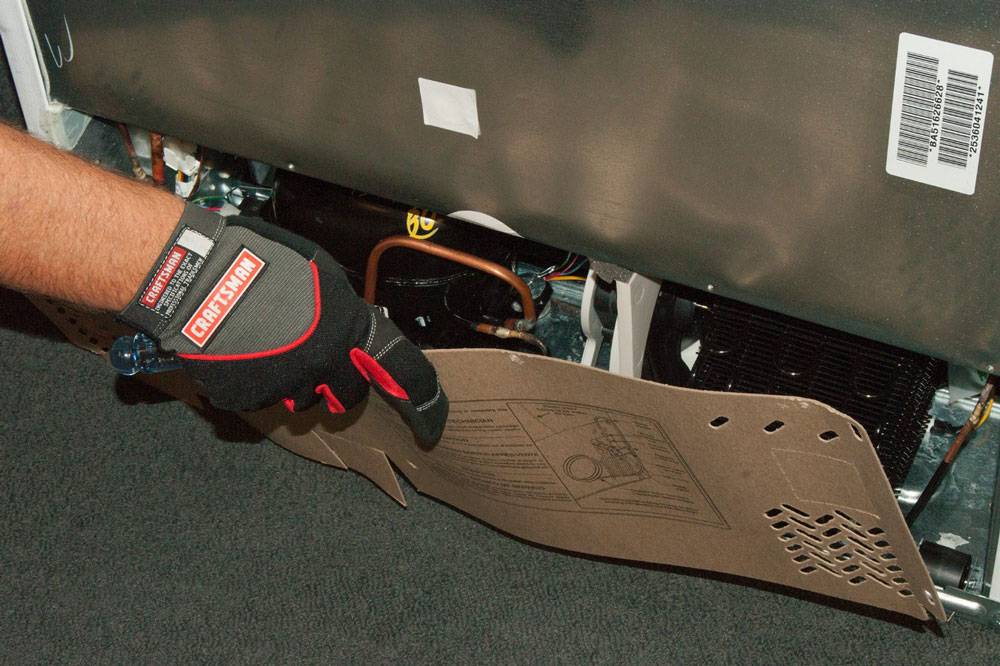

Перед тем, как поменять реле в холодильнике с верхним расположением холодильной камеры, необходимо разморозить его. Кроме того, необходимо отключить холодильник от электропитания, иначе можно получить удар током. Снимите заднюю стенку, удалив винты. Не забудьте надеть перчатки перед началом работ, чтобы избежать царапин.
Второй шаг по замене реле в холодильнике

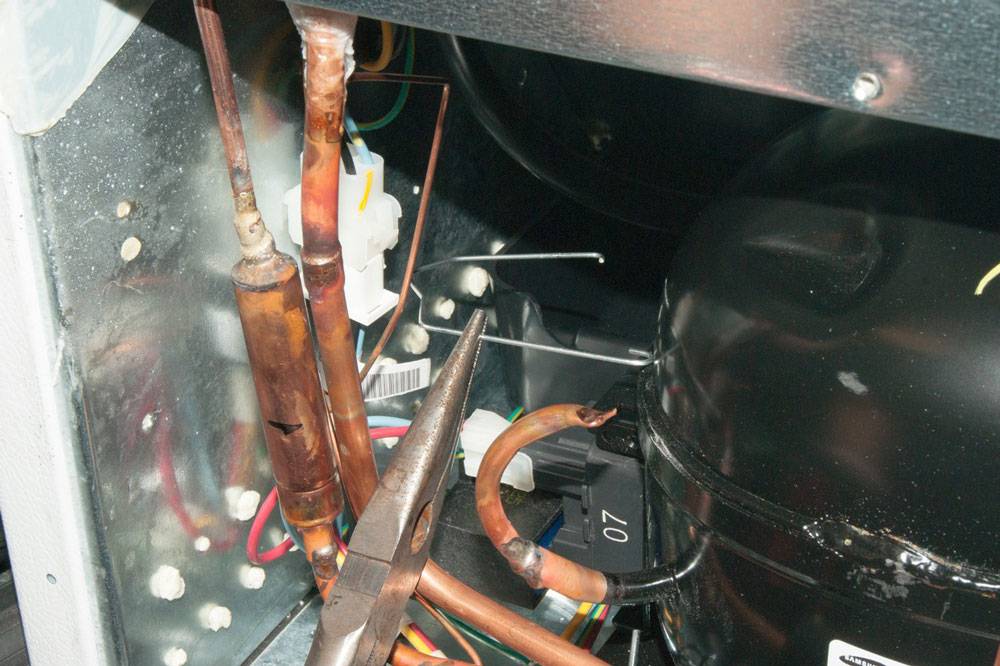

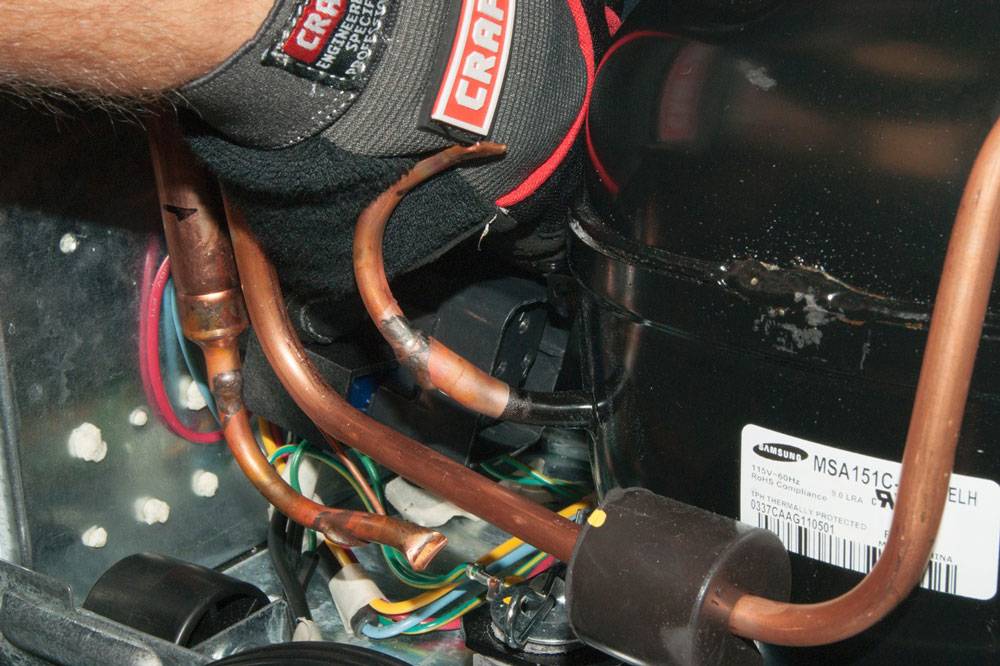

Снимите реле компрессор. Уберите фиксатор провода, который идет к реле, снимите конденсатор и демонтируйте реле. Отсоедините провода.
Третий шаг по замене реле в холодильнике

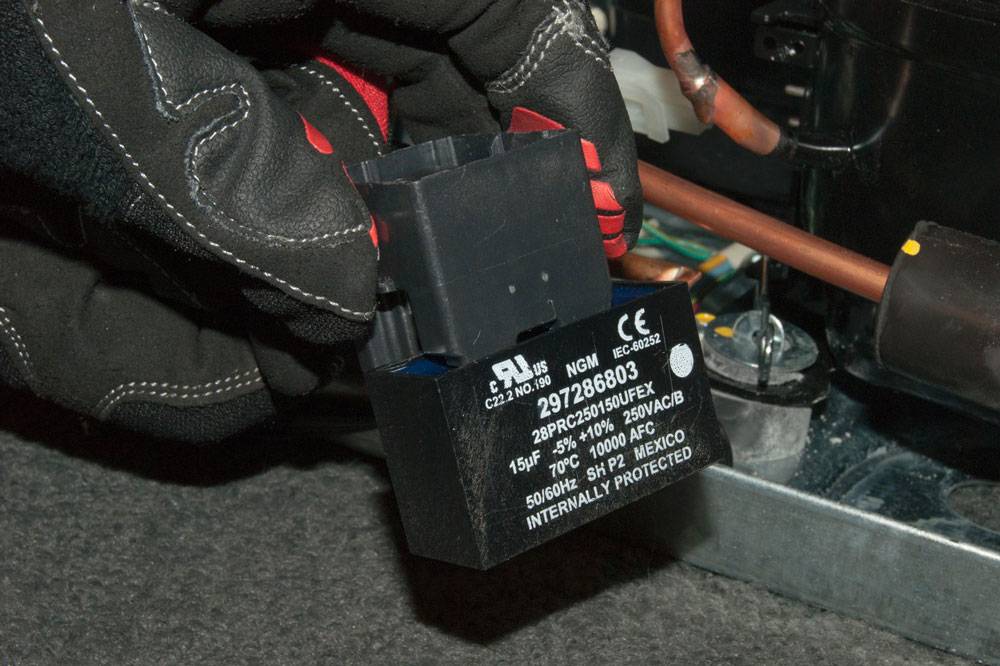

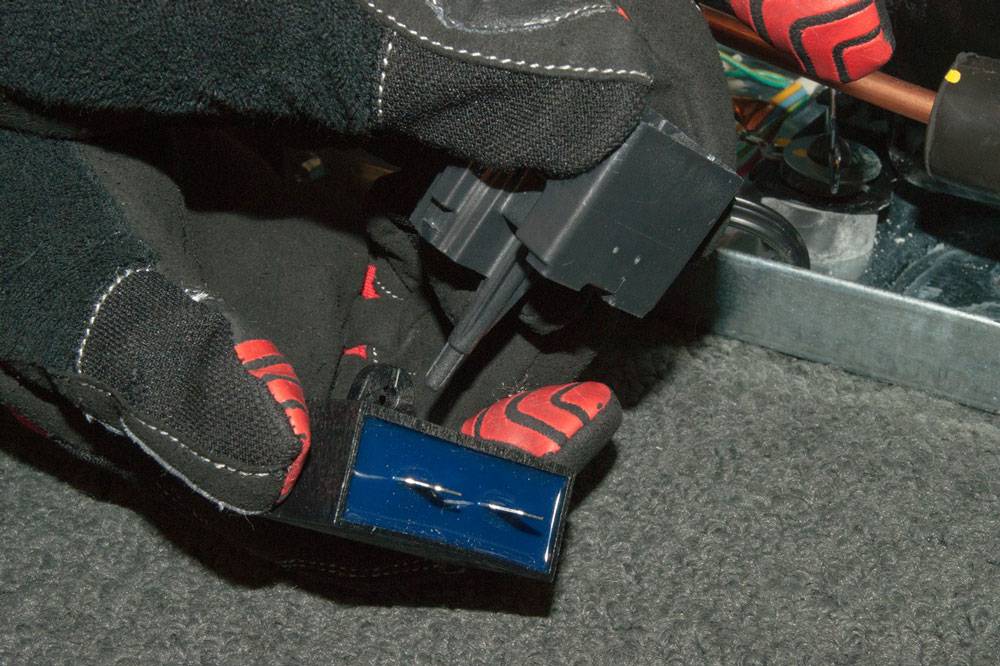

Возьмите в руки новое реле и установите конденсатор. Перенесите конденсатор из старого реле в новое реле запуска. Подключите новое пусковое реле с конденсатором к клеммам компрессора. Подключите провода к новому стартовому реле. Переустановите фиксатор провода так, чтобы закрепить реле запуска на компрессоре. Вытащите конденсатор из старого пускового реле. Установите конденсатор на новое реле запуска. Вставьте новое реле запуска. Подключите провода.
Четвертый шаг по замене реле в холодильнике

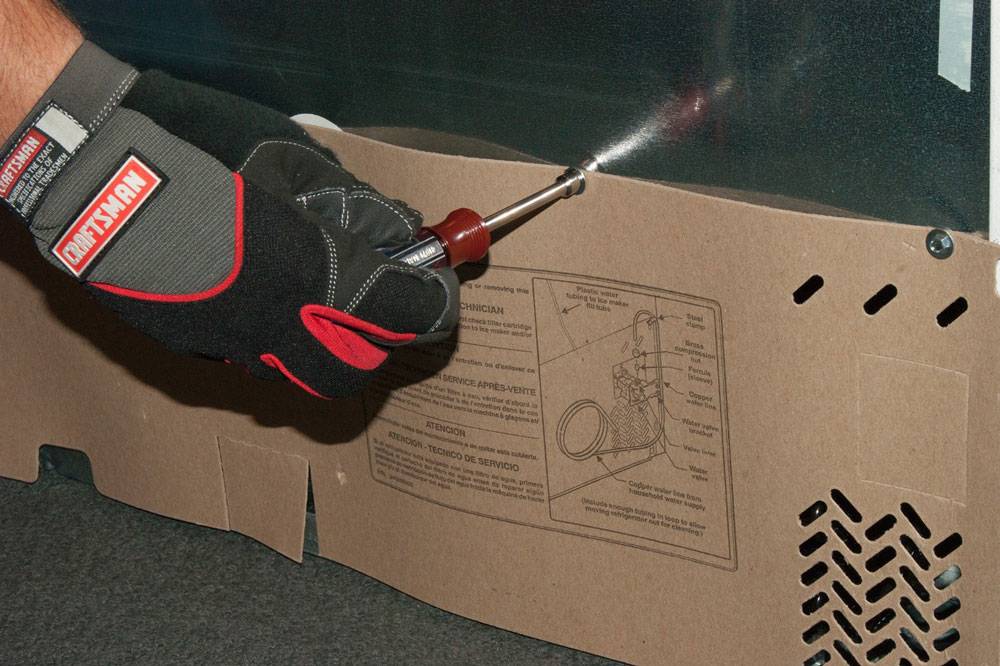

Вам нужно только вернуть заднюю крышку и проверить работу холодильника. Если все нормально, установите холодильник на штатное место.
Электрическая схема умного холодильника с электронным управлением
Классические терморегуляторы, с механической поворотной ручкой и сильфоном внутри, в современных холодильниках встречаются всё реже. Они уступают место электронным платам, способным управлять постоянно увеличивающимся разнообразием режимов работы и дополнительных опций холодильника.
Функцию определения температуры вместо сильфона выполняют датчики – термисторы. Они значительно более точные и компактные, часто устанавливаются не только в каждой камере холодильника, но и на корпусе испарителя, в генераторе льда и снаружи холодильника.
Управляющая электроника многих холодильников выполнена на двух платах. Одну можно назвать пользовательской: она служит для ввода настроек и отображения текущего состояния. Вторая – системная, через микропроцессор управляет всеми устройствами холодильника для реализации заданной программы.
Отдельный электронный модуль позволяет использовать в холодильниках инверторный двигатель.
Такие моторы не чередуют циклы работы на максимальной мощности и простоя, как обычные, а лишь меняют количество оборотов в минуту, в зависимости от необходимой мощности. В результате температура в камерах холодильника постоянная, потребление электроэнергии снижается, а рабочий ресурс компрессора – повышается.
Использование электронных плат управления невероятно расширяет функциональные возможности холодильников.
Современные модели могут быть оснащены:
- панелью управления с дисплеем или без него, с возможностью выбора и установки режима работы;
- множеством датчиков температуры NTC;
- вентиляторами FAN;
- дополнительными электромоторами М – например, для измельчения льдинок в генераторе льда;
- нагревателями HEATER для систем оттайки, домашнего бара и пр.;
- электромагнитными клапанами VALVE – например, в кулере;
- выключателями S/W для контроля закрытия дверцы, включения дополнительных устройств;
- Wi-Fi адаптером и возможностью дистанционного управления.
Электрические схемы подобных устройств также поддаются ремонту: даже в самой сложной системе нередко причиной неисправности становится вышедший из строя датчик температуры или подобная мелочь.
Если же холодильник “глючит” и отказывается корректно выполнять заданную программу, либо вообще не включается, вероятнее всего проблема касается платы или компрессора, лучше доверить ремонт специалисту.
Хотите разбираться лучше других?
- Принципиальная электрическая схема холодильника Gorenje – Принципиальная электрическая схема холодильника Gorenje HZOS 3361/6 Стандартная электрическая схема холодильника Рассмотрим принцип работа на примере стандартной классической…
- Принципиальные электрические схемы холодильников Indesit – Принципиальная электрическая схема холодильника Indesit B16 NF.025, C 132 NFG.016, C 138 NFG.016 L – фаза, N – нейтраль, TH1 – терморегулятор, RH1 – тепловое реле…
- Принципиальные электрические схемы холодильников Бирюса – Принципиальная электрическая схема холодильника Бирюса 18 С М — компрессор КВ-120 К — реле Р1 Т — терморегулятор ТАМ133-1М S — выключатель ВОК-2 Л – лампа 15W…
- Принципиальные электрические схемы холодильников Hotpoint Ariston – Принципиальная электрическая схема холодильника Hotpoint Ariston MB 2185 NF.019 L – фаза, N- нейтраль, TH1- терморегулятор холодильной камеры, TH2 -терморегулятор морозильной…
- Принципиальные электрические схемы холодильников Daewoo – Принципиальная электрическая схема холодильника Daewoo FR-3501 Принципиальная электрическая схема холодильника Daewoo FR-3801 Принципиальная электрическая схема холодильника…
Разновидности пускозащитных реле
Несмотря на многообразие внешнего исполнения, в современных холодильниках применяются два основных вида пускозащитных реле:
- Токовые. Срабатывают по достижении определенной величины протекающего тока. Нормально работающий мотор потребляет заданный ток. При перегреве мотора потребляемый ток резко возрастает, прибор срабатывает и разрывает цепь, отключая двигатель. После остывания мотора устройство возобновляет его работу.
- Токово-тепловые. Срабатывают как по достижении значения тока, так и по достижении заданной температуры. Пока двигатель потребляет нормальный ток, спираль, через которую он проходит, подвержена небольшому нагреву и не оказывает воздействия на биметаллическую пластину. Чем выше проходящий ток, тем больше нагревается спираль. Она нагревает чувствительную пластину, та меняет свою форму настолько, что это приводит к размыканию контактов, через которые запитан электродвигатель.
В токово-тепловых приборах рост температуры приводит к изменению формы биметаллической пластины. Она сварена из двух пластин, металлы которых имеют различный коэффициент теплового расширения. Биметаллическая пластина при нагреве изгибается и размыкает контактную группу, отключая электродвигатель. После того, как двигатель остыл, пластина возвращается к исходной форме и замыкает контактные группы, снова запуская двигатель. Кроме схемы тепловой защиты, двигатель включается и отключается также термостатом.
Пластина нагревается различными способами:
- прямой – нагрев осуществляется протекающим током;
- косвенный – используется отдельный спиралевидный нагреватель.
Пускозащитное устройство также выполняет функцию запуска электродвигателя. Для этого на короткое время на обмотку двигателя подается большой пусковой ток, а после того, как ротор стронется с места и начнет свое вращение, ток уменьшается до рабочих значений.
Внешне устройство выглядит как небольшая коробочка, закрепленная на кожухе компрессора.
Устройства могут иметь:
- Два контакта – фаза 220 вольт и Земля. Применяется на синхронных электромоторах.
- Три контакта: пусковая обмотка, рабочая обмотка и Земля. Такие конструкции используются на асинхронных электродвигателях.
Контакты различают по цвету проходящих к ним кабелей.
Индукционные реле типа ДХР закреплены на раме холодильника и предназначены для управления мотор-компрессорами типа ДХМ. Для повышения скорости срабатывания и отключения двигателя рядом с пластиной размещен сильный постоянный магнит. Когда пластина, искривляясь под действием тепла, попадает в зону притяжения магнита, он притягивает ее, ускоряя срабатывание. Притяжение магнита дает также дополнительное время для остывания перегретого мотора. Остывшая пластина преодолевает притяжение магнита и замыкает контакты.
Реле типа РТП отличается меньшим током срабатывания и меньшими габаритами. Оно не требует закрепления на раме и монтируется непосредственно на проводах.
Проверить исправность пускозащитного реле можно омметром, мультиметром или другим доступным измерительным прибором. У исправного прибора нулевое сопротивление между контактами. Если же сопротивление бесконечное – устройство неисправно и его надо поменять.
Пускозащитное устройство работает в единой электрической схеме с терморегулятором.
В руководстве пользователя холодильника указано, какие приборы могут использоваться для каждой конкретной модели. Это позволяет выбрать подходящее устройство для замены, если точно такие же, как вышли из строя, будут недоступны.
Как перевесить дверь своими руками?
Если Вы приняли окончательное решение переставить дверь холодильного агрегата на другую сторону, прежде чем приступить к основному процессу, следует произвести некоторые подготовительные работы. В данном случае, речь идет об отключении от сети электропитания, демонтаже всех полочек, ящиков и магнитов, как это можно заметить на фото, а также выбор подходящей отвертки, гаечных ключей и ножа. Когда все готово, можно приступать к перевешиванию, следуя пошаговой инструкции:
- Прежде всего, необходимо выяснить, предусмотрена ли заводом-изготовителем переустановка двери на другую сторону на Вашей модели холодильного агрегата. Определить это достаточно просто. У моделей, где завод позволяет перевешивать дверь, на противоположной стороне корпуса и двери можно заметить специальные отверстия.
- Когда все сомнения иссякли, можно приступать к демонтажу двери. Для этого, необходимо снять соответствующие крепления с агрегата, после чего, аккуратно придерживая дверь, выкрутить винту. Когда данный этап завершен, дверцу можно поставить возле ближайшей стены, или просто положить на пол.
- Поочередно демонтируйте поворотные петли с одной стороны двери и установите их на другую, закрывая образовавшиеся отверстия декоративными заглушками. Специалисты настоятельно рекомендуют переставлять петли только в полной комплектации, не меняя их элементов между собой. Дело в том, что каждая петля уже имеет определенную выработку, а значит, если переставить мелкие элементы с одной петли на другую, можно добиться крайне негативного результата.
- Когда петли переустановлены, дверь можно вешать на свое законное место и прикручивать к корпусу холодильника, используя винты. В первую очередь закрепляется верхняя петля, а только потом, нижняя. Такой подход позволит минимизировать риск повреждения. После фиксации обоих петель, необходимо выполнить их регулировку.
- Завершающим этапом является переустановка дверной ручки.
Важно помнить!
Для того чтобы произвести переустановку двери холодильника на другую сторону, не привлекая при этом специалистов, следует тщательно изучить инструкцию завода-изготовителя. Дело в том, что многие модели холодильников имеют ряд индивидуальных особенностей, требующих внимания. Например, бывают случаи, когда для перевешивания дверцы Вам придется переставлять датчик открывания.
Это указывает на то, что следует заранее проверить наличие соответствующего отверстия на противоположной стороне двери или корпуса. Помимо всего прочего, у некоторых моделей перестановка двери требует использования некоторых дополнительных элементов, которые, в большинстве случаев, поставляются в комплекте.
Что касается моделей, имеющих электронный дисплей, как например в холодильниках Атлант, Самсунг, Индезит или Стинол, здесь, лучше всего, не пытаться перевешивать дверь самостоятельно, а обратиться за помощью к профессионалам. Дело в том, что при выполнении работ потребуется также выполнить перевес кабеля управления. Если не иметь соответствующих навыков, можно случайно повредить кабель, а это точно приведет к крайне нежелательным последствиям и вынужденному ремонту.
В завершение, специалисты дают всем новичкам один нехитрый совет. Выполняя установку дверцы, следует слегка наклонить холодильник назад. Дверца закроется самостоятельно и ее регулировку можно будет выполнить значительно быстрее и проще.
Важно учитывать тот факт, что, если Вы приняли решение самостоятельно перевесить дверцу холодильника с одной стороны на другую, Вы автоматически отказались от гарантийного и сервисного обслуживания, обеспечиваемого заводом-изготовителем. Если же никакие сложности Вас не пугают, и Вы готовы выполнить всю работу своими руками, посмотрите обучающее видео и смело приступайте к перевешиванию двери. Редко какой дом можно представить без такого нужного агрегата, как холодильник
Редко какой дом можно представить без такого нужного агрегата, как холодильник
На сегодняшний день ассортимент этих приборов достаточно велик и каждый может выбрать холодильную камеру себе по душе. Единственный минус может заключаться в неудобном расположении двери. Чаще всего это направление слева направо. Если же нужно наоборот, то придется перевешивать дверь холодильника самостоятельно
Редко какой дом можно представить без такого нужного агрегата, как холодильник. На сегодняшний день ассортимент этих приборов достаточно велик и каждый может выбрать холодильную камеру себе по душе. Единственный минус может заключаться в неудобном расположении двери. Чаще всего это направление слева направо. Если же нужно наоборот, то придется перевешивать дверь холодильника самостоятельно.
Как у холодильника стинол 103 переставить двери на другую сторону
› ›
Последнее обновление: Июнь 2020В большинстве случаев вопрос о том, как перевесить дверь холодильника, возникает, когда требуется перепланировка кухни и технику следует переставить на новое место.
Если положение холодильника не позволяет дверце открываться должным образом, возникает необходимость в перевешивании ее в противоположную сторону для большего удобства.
Как это правильно сделать и о чем следует знать, чтобы не повредить дверцу?Эти вопросы мы разберем в нашей статье.
Для лучшего понимания процесса перевешивания приведем пошаговый инструктаж, снабженный наглядными фото.
Иногда такая потребность появляется, если кто-то из хозяев является левшой, и ему хочется все в кухне установить по своему желанию. Также это делается, если дверца холодильника плохо закрывается по причине того, что износился резиновый уплотнитель со стороны ручки. В этом случае дверца прилегает к корпусу неплотно, и прибор теряет свою герметичность.
Иногда приходится менять весь уплотнитель, но в большинстве случаев все же будет лучше просто перевесить створку холодильника, ведь это не требует финансовых затратПроверить это нетрудно – достаточно прикрыть холодильник, прижав дверью листок обычной бумаги, а затем потянуть
Вопрос №27703
Мы первые – запомнить просто Работаем 365 дней в году без выходных и праздников Задавайте Ваши вопросы по ремонту любой бытовой техники или электроники.
Москва Категория: 2007-07-13 10:17:14 Каким образом перенавешивается дверца у холодильника «Стинол — 205»? Заранее спасибо за совет. Прежде всего необходимо снять панель управления в верхней части холодильного шкафа. Для этого нужно снять ручку терморегулятора, подцепить и потянуть вверх и на себя верхнюю плоскость корпуса панели управления.

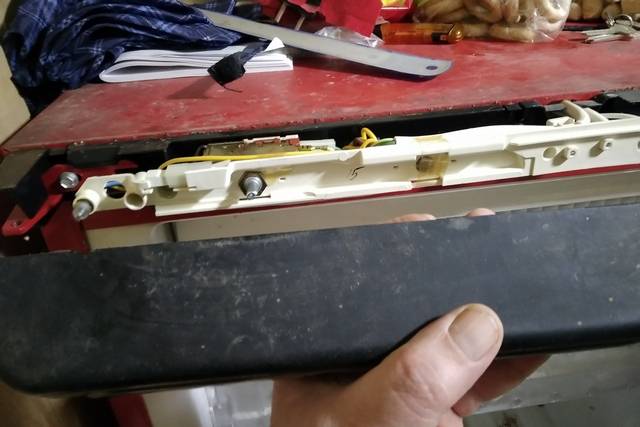

После выхода из зацепления защёлок панель можно будет снять. Отверните винты, крепящие верхний кронштейн двери, снимите кронштейн и затем, приподняв дверь немного вверх, для выхода оси нижнего кронштейна из двери, снимите дверь. Снимите верхний кронштейн с противоположной стороны.
» Хозяйственное право Перепланировка кухни, при которой изменяется место установки бытовой техники, способствует появлению вопроса, как перевесить дверь холодильника.
Подобная необходимость может возникнуть в следующих случаях:
- Ремонт кухни. Если после размещения мебели и техники открывание дверцы холодильной установки затрудняется, нужно выполнять переустановку. Неплотное прилегание дверцы к корпусу. В таком случае в камеру постоянно проникает теплый воздух, из-за чего компрессор начинает работать на износ. Перед тем как переставить дверь холодильника на другую сторону, нужно осмотреть уплотнитель. Эта деталь может быть изношена, повреждена или загрязнена. Ее нужно заменить. Неудобства, возникающие при работе с устройством. Если человек левша, ему неудобно открывать дверь вправо.
Для выполнения работ потребуются следующие инструменты:
- гаечные ключи разных размеров; отвертки с несколькими насадками или шуруповерт; малярная лента; инструкция по эксплуатации ремонтируемого прибора.
Перед перенавеской дверей холодильника прибор отключают от сети электропитания.
Инструкция Убедитесь в том, что дверь вашего холодильника можно переставить.
Снимите ручку дверцы. Снимите заглушки с двери, используя плоскую отвертку.
Отверните крепления со стороны холодильника, придерживая его дверцу.
Аккуратно снимите дверцу холодильника. Отверните от дверцы поворотные петли. С противоположной стороны двери снимите заглушки отверстий для петель.
Прикрутите петли к противоположной стороне дверцы, зеркально предыдущего положению. Найдите заглушки под поворотные петли на левой стороне корпуса холодильника.
Выньте их, затем переставьте в отверстия с правой стороны, которые использовались ранее.
Обратите внимание Для перевески дверей некоторых моделей холодильников «Индезит» требуются дополнительные детали. Например, иногда нужны другие петли
Они идут в комплекте с прибором.
Перед тем как приступать к переустановке, сверьтесь с инструкцией по эксплуатации холодильника и убедитесь в наличии таких деталей. Полезный совет Некоторые модели холодильников после перевески требуют переустановки датчика открытия дверцы. Это указано в инструкции по эксплуатации.
Примеры неисправностей моделей
Разобраться пользователям с конкретными проблемами поможет рассмотрение отдельных моделей производителя.
Стинол 101
Характерная проблема для этой двухкамерной модели с одним компрессором — аппарат не включается. Это может свидетельствовать о неисправности электропроводки или компрессора. Также влияние оказывает и низкое напряжение в сети.
Данная модель требует регулярной разморозки. При наростах льда, аппарат работает в режиме повышенного расхода электроэнергии.
Стинол 102
Аппарат двухкомпрессорный, с системой «Ноу Фрост» и двумя термостатами. Особенность устройства — циркуляция воздуха между морозильным отсеком и испарителем. Часто выходят из строя термореле, а также случается утечка фреона.
Стинол 103
Эта модель — аналог предыдущей по конструкции, наличию двух компрессоров, капельной разморозки и устройству электронного управления. Спустя 5-7 лет эксплуатации выходят из строя терморегуляторы. Единственный метод решения проблемы — замена старых элементов на новые.
Может отказать один из компрессоров. В случае ремонта и замены этого элемента, впоследствии следует заполнить систему фреоном и проверить ее герметичность.
Стинол 104
Особая, трехкамерная модель. Помимо холодильного отсека и морозильника, присутствует дополнительная выдвижная полка в морозильном отсеке. Устройство функционирует от одного компрессора, но для каждой камеры предусмотрен отдельный испаритель.
Для Стинол 104 характерен ряд неисправностей:
- засорение фильтра-осушителя;
- утечка фреона;
- засор капиллярной трубки;
- холостой режим работы компрессора и, как следствие, сбой температуры внутри камер;
- неисправность терморегулятора.
Стинол 110
Представитель надежных моделей этой марки холодильников. Два отсека обслуживаются одним компрессором и двумя испарителями. Со временем может произойти засор капиллярной трубки, что проявляется в самопроизвольном выключении аппарата и повышении температуры в холодильной камере. Регулировка температуры обеспечивается электромеханическим таймером.
Выход агрегата из строя случается и из-за поломки термостата. Об этом свидетельствует мигание цветной лампочки на панели, как свидетельство повышенной температуры в одном из отсеков.
Холодильники, выпущенные маркой Stinol, обладают положительными характеристиками, но и им свойственны недостатки. В случае поломки, отремонтировать агрегат можно и своими руками, при наличии инструкции, навыков и знаний. Более сложные процедуры, связанные с разборкой оборудования, диагностикой и заменой комплектующих лучше доверить профессионалам.
Видео: ремонт системы No Frost в Стинол 110
Хотите разбираться лучше других?
- Основные неисправности и поломки бытовых холодильников Whirlpool – Холодильник Вирпул – агрегат бытового использования, имеющий достаточно сложное строение, в котором все значимые узлы соединены в единую герметичную систему, заполненную…
- Обзор распространённых ошибок и неисправностей в бытовых холодильниках «Atlant» – Холодильное оборудование белорусского предприятия «Атлант» зарекомендовало себя как надежное и качественное. Но даже такая техника со временем может выйти из строя. С какими…
- Основные неисправности бытовых холодильников «Бирюса»: как устранить проблему – Российский холодильник Бирюса отличается качеством, позволяющим соперничать даже с продукцией известных марок. Но и тщательный контроль, и гарантия на 2-3 года не обеспечат полное…
- Неисправности холодильников Hotpoint-Ariston и их решения – Современное бытовое холодильное оборудование оснащено электронным типом управления и обладает множеством встроенных функций, облегчающих и повышающих комфорт эксплуатации….
- Поломки холодильников Индезит – В процессе эксплуатации холодильных агрегатов возможны поломки, связанные с выходом из строя отдельных деталей. Самые сложные проявляются в том, что устройства полностью перестают…
Местоположение реле разного типа
Прежде чем подключать реле, следует определиться с тем, где оно находится. Ведь разновидностей много, следовательно, и конструкций тоже. Первое, что бросается в глаза, это размеры, далее следует способ крепления (без присоединения к раме, на проводе) и показатели силы тока, например, реле ДХМ работает на меньших параметрах, чем ДХР.
Если возникла необходимость напрямую подключить холодильник без реле, то эти нюансы не пригодятся. Подбор подходящей детали должен осуществляться с учетом марки холодильника, типа мотора-компрессора, техническим параметрам и требуемой конструкции. Желательно, чтобы последняя была такой же, что и у предыдущего реле.
Пусковое реле холодильника Антант присоединяется к кожуху мотора-компрессора. Чтобы разместить устройство правильно, необходимо ориентироваться на стрелку, изображенную на крышке. Пример на фото.
Третий вариант схемы
Последний, третий, вариант схемы отличается от второго более классическим включением термоплавкого
предохранителя. К слову, подобная схемотехника свойственна большинству аналогичных холодильников, разработанных
за рубежом:
В чем преимущество такой схемы? В том, что в случае срабатывания термоплавкого предохранителя обесточивается не
весь холодильник (как это происходило с предыдущими Стинолами, у которых термоплавкий предохранитель стоял на
входе), а только цепь нагревателей оттайки. В результате, даже с перегоревшим TF и неработающей оттайкой,
холодильник продолжает худо-бедно работать и предохраняет продукты в морозильной камере от быстрого протухания
(ведь даже забитый снегом испаритель No Frost способен сохранить некоторую прохладу в морозилке). Да и
холодильная камера продолжает нормально работать, что раньше было невозможно в случае однокомпрессорного
холодильника.
Дополнительная информация по теме этой страницы есть в следующих статьях:
- Варианты схем системы No Frost
- Реле задержки вентилятора в системе No Frost
- Схема электрических соединений в отсеке No Frost
- Интерактивная схема системы No Frost
Частые проблемы с холодильниками Stinol
Вся модельная линейка холодильных агрегатов отличается надежностью, функциональностью и высоким качеством сборки. Однако они, как и кухонная техника других брендов, не застрахованы от возникновения различных поломок. Рассмотрим типовые неисправности, характерные для линейки Stinol.
Поломки шкафа
Если шкаф неисправный, то на статическом испарителе накапливается тонкий слой инея. В результате в контейнере для сбора конденсата скапливается значительное количество жидкости.
Дефекты этого состояния холодильника объясняются нарушением герметичности камеры вследствие:
- разрыва или неплотного прилегания уплотнителя;
- деформации конструкции холодильного агрегата;
- наличия щелей между резиновыми уплотнителями двери и поверхностями морозильного шкафа.
Возможные неисправности с уплотнительной резиной восстанавливаются при помощи фена для сушки и укладки волос мощностью в 1-1,5 кВт. Для этого нужно разогреть горячей струей резиновый уплотнитель в месте прилегания. Потом растянуть его, чтобы форма детали изменилась. После манипуляции дверь необходимо закрыть. Холодильный аппарат можно использовать после того, как остынет уплотнитель. Если защитный слой порвался, его следует заменить.

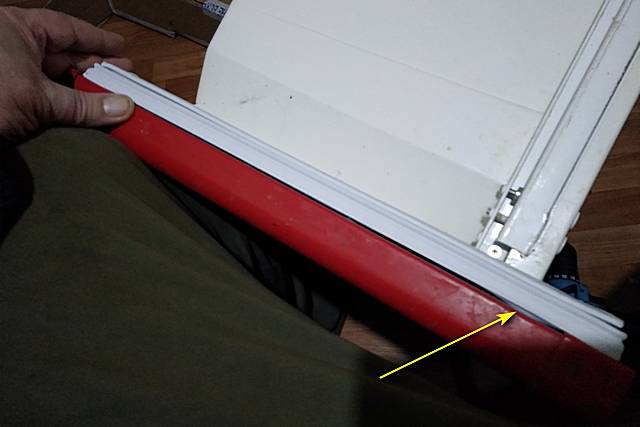

Неплотное прилегание уплотнителя
Неисправности элементов электроцепи и автоматики
Очень частые поломки возникают с устройствами автоматики и компонентами электрической цепи. К ним относят:
- неисправное пусковое или тепловое реле;
- поломки компрессора, вентилятора и других составных компонентов;
- снижение сопротивления изоляции электрической схемы;
- неисправность термопредохранителя или нагревателя оттайки в технике с системой «Ноу Фрост»;
- дефект морозилки, таймера;
- поломку нагревателя поддона испарителя;
- засорение мелкими частицами дренажной системы.
Устранение неисправностей автоматики в холодильнике Stinol состоит в выявлении дефектного элемента, ремонте, а в случае невозможности отремонтировать поломку – замене детали на новую запчасть.
Проблемы с хладоном
Если завышен объем хладагента при заправке устройства, то в морозилке температура держится менее -18 0 С, холодильная камера холодная, обратная трубка покрывается конденсатом или слоем инея. Чтобы нормализовать рабочий процесс устройства, после двухчасовой обкатки корректируют дозу хладона.
В том случае, если заправочная дозировка, наоборот, занижена, холодильный шкаф теплый и температура снижена более чем на -25 0 С. При этом на задней стенке может частично образовываться иней. Так же, как и в предыдущем случае, необходимо дозировать недостаток хладагента до нормы.
Если произошла утечка хладона, в этих местах появляются маслянистые пятна. Устранение этой проблемы состоит в заправке агрегата хладоном или в замене сборочного компонента на новую деталь.
Признаки проблем с холодильником и возможные неисправности
Существуют несколько типовых поломок агрегатов Стинол, которые проявляются по определенным признакам. В таблице рассмотрим основные проблемы с холодильниками этой марки, и как они проявляются:
| Признак | Возможный дефект |
| Устройство не включается | неисправность в электрической вилке или сетевом шнуре; обрыв обмоток компрессора; не функционирует терморегулятор или пускозащитное реле; обрыв цепи термоплавкого предохранителя; заклинивание таймера в режиме оттаивания; произошло нарушение контактов в соединении электросхемы из-за окисления |
| После непродолжительной работы агрегат выключается | обрыв пусковой обмотки электрического двигателя; не функционируют биметаллическая пластина защитного реле или катушка пускового реле |
| Прибор слабо морозит | не работает регулятор температуры; резина уплотнителя потеряла эластичность и форму; компрессор снизил производительность; произошло засорение капиллярного трубопровода или фильтра-сушителя; нарушена целостность электроцепей |
| Холодильник слишком морозит | запала кнопка быстрой заморозки; не отрегулирована ручка терморегулятора |
| Морозилка морозит, а вторая камера – нет | произошла утечка хладагента (фреона); произошла разгерметизация системы |
| Внутри морозилки тепло (холодильный аппарат без системы NoFrost) | поломался мотор-компрессор для морозильной камеры |
| На дне устройства собирается влага | нарушение положения трубки; засорение отводящей трубки мелкими частицами |
| Внутри морозилки тепло (техника с системою Ноу Фрост) | Дефект системы автоматической разморозки NoFrost |
Рассмотрим наиболее частные неисправности некоторых моделей
Что это такое
Достичь герметизации лишь плотным стыкованием дверцы и камеры в бытовых приборах обычно не удается. Однако для холодильников это является важным условием нормального функционирования: утечка холодного воздуха из камеры сведет на нет работу охлаждающей системы.
Закрепляется материал разными способами:
фиксируется на клей – самый дешевый, но и самый недолговечный способ. Клей имеет полимерную основу и неустойчив к постоянному действию низкой температуры;
Процесс замены
- монтируется в паз – по периметру дверцы сформирован специальный канал, внутрь которого и устанавливается резина. Большую прочность обеспечивает монтажная пена. На фото – уплотняющий материал в модели Аристон;
- крепится шурупами – несмотря на механическую прочность этот способ обладает заметным недостатком. Если в предыдущих случаях деформированный уплотнитель можно отремонтировать, вернее говоря, установить правильно, в случае жесткого крепления требуется заменить своими руками как растянувшийся, так и поврежденный материал.
