Монтаж гофрированного воздуховода для вытяжки
Монтажные работы по установке воздуховода можно разбить на два этапа: подготовительный и выполнение работ. На подготовительном этапе выбирается марка и размеры гофрированной трубы, она приобретается, после чего готовится необходимый инструмент.
Для выполнения монтажных работ может понадобиться:
- электрическая дрель или шуруповёрт;
- рулетка и карандаш;
- ножовка по металлу или ножницы;
- отвёртка.
Работы по установке гофры на вытяжку выполняются в следующей последовательности:
| Иллюстрация | Описание действия |
|---|---|
 | Делаем разметку для размещения вытяжки и прокладки воздуховода. |
 | Засверливаем стену в месте выхода вентиляционного канала на кухню для размещения переходника (решётки). |
| На подготовленном месте устанавливаем переходник (вентиляционную решётку), служащий для крепления воздуховода. | |

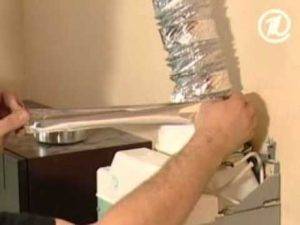

 | При помощи хомута закрепляем гофры на переходнике. |
 | Другой конец воздуховода одеваем на выходное отверстие вытяжки и при помощи хомута закрепляем на нём. |
 | Места соединения гофры уплотняем при помощи металлического скотча. |
 | Если длина приобретённого воздуховода больше, чем требуется для подключения вытяжки, то перед присоединением к ней длина гофры регулируется, для чего используются ножницы или ножовка по металлу. |
Как видно из пошаговой инструкции, установить гофру на вытяжку на кухне достаточно просто, поэтому данную операцию может выполнить каждый пользователь самостоятельно, без привлечения специализированных организаций и квалифицированных специалистов.
Статья по теме:
Разновидности гофры
Существует множество вариантов гофрированных труб. В первую очередь они различаются по материалу, из которого изготовлены. В системе вентиляции чаще всего используются две разновидности:
- алюминиевые трубы;
- пластиковые.
Первые применяются при устройстве воздушных каналов как на производстве, так и в стандартных кухнях. Это связано с тем, что алюминий – более надежный материал. Он не горит и не плавится при высоких температурах (рабочий диапазон от –30 до +250 °C), очень прочный, не вступает в химические реакции, обладает хорошими аэродинамическими свойствами.
Пластиковая гофра выглядит аккуратнее (см. фото) и привлекает к себе меньше внимания, хотя и те, и другие модели можно легко спрятать.
К достоинствам пластиковой гофротрубы также относят:
- срок службы до 50 лет;
- малый вес;
- неподверженность коррозии, стойкость к агрессивным средам.
Недостаток ребристого воздуховода из ПВХ – большая шумность по сравнению с изделием из алюминия.
Гофрированные трубы для вытяжки также различаются по длине и диаметру. Здесь выбор зависит от особенностей того места, где изделия будут устанавливаться.
Установка
Как установить гофру на вытяжку на кухне самостоятельно и зачем? Чтобы воздух обновлялся в независимости от того, включена вытяжка или нет, стоит присоединить гофру через решётку к вентиляционному отверстию. Потому что в отверстии есть отсек для воздуховода и для удаления воздуха. При установке необходимо учитывать также и технические характеристики — размер и длину трубы, иначе вся проделанная работа окажется нецелесообразной. Помните о качестве и надёжности выбранного Вами материала. К тому же, лучше, когда всё сделано в одном стиле, под интерьер. Следует понимать, что стоимость не гарантирует надлежащее выполнение установки, поэтому изучайте колляцию. Там же написано, как установить воздуховод для вытяжки на кухне.
Как подобрать размер
Необходимо рулеткой измерить всю длину. И учитывать маршрут, по которому будет проходить воздуховод. Например, его возможный путь лежит через шкаф, вдоль стен или по потолку. После расчётов стоит прибавить к общей длине ещё примерно от 10 до 15 процентов. Это важный момент, перед тем как подсоединить гофру к вытяжке.
В обратной ситуации, при нехватки материала, можно присоединить недостающий кусок с помощью скотча, но данный вариант снизит проходимость воздуховода. Прибегать к этому стоит лишь в крайних случаях. При наименьшем количестве углов, но при большем градусе вытяжка способна работать намного слаженней.
Как закрепить гофру на вытяжку
Для того чтобы как-то соединить гофру с вытяжкой, понадобятся:
- гофротруба
- саморезы
- хомуты для фиксации рукава или мягкая проволока
- решётка под вентиляцию или переходник
- силиконовый герметик
- переходники, не нашлась гофра подходящего размера
Как крепить гофру к вытяжке, после того как все инструменты готовы:
- Перед работой следует прочистить вентиляцию в квартире
- Для начала растяните гофру по её длине, проверьте составные элементы. Избегайте перегибов, тогда тяга воздуха останется хорошей.
- С помощью герметика смажьте горловину вытяжки
- Наденьте гофру и закрепите хомутом, если же его нет, то обматывайте проволокой.
- Необходимо проложить так до конца отверстия вентиляции
- Зафиксируйте саморезами решётку под вентиляцию
- После чего надевайте гофру с герметиком
- Закрепите работу хомутом
- Проверьте вытяжную систему, подключая вытяжку к сети. Это делается следующим образом: включите вытяжку на максимальную мощность, теперь возьмите лист бумаги и поднесите его снизу к решетке. Признаком правильной монтировки является удержание листка — значит, воздух всасывается. Все, проблема как надеть гофру на вытяжку, решена.
СПРАВКА! Не протирайте наружную поверхность, это избавит Вас от посторонних нежелательных запахов.
Необходимо знать, что вентиляционное отверстие обязательно. Нельзя закрывать шахту полностью.
Если же Вы не хотите, чтобы гофра была на всеобщем обозрении, то есть возможность её спрятать. Как вставить гофру в вытяжку внутрь, чтобы было незаметно? Это легко сделать с помощью дверей навесных шкафов, декоративного короба или же других элементов. Для его маскировки нужно подобрать цвет в тон мебели. Чтобы придать гармоничности, попробуйте оформить всё исходя из стиля кухни. Ещё одним из вариантов является установление накладки. Её можно сформировать по контуру шкафа, тем самым будет обеспечивать скрытность вентиляции. Не составит труда и проложить внутри кухонных гарнитур. Однако тем самым будет потеряно много необходимого пространства, а также прибавятся дырки, которые нужно будет прорезать.
Если же не хочется разбираться в том, как крепится гофра к вытяжке, то можно попросту заказать профессиональную установку. Особенно, если кухня выполнялась вместе с вытяжкой на заказ. Тогда, монтаж гофры для вытяжки может не пройти по стандартной схеме.
Для чего нужен монтаж гофры на вытяжку
Использование гофрированных труб хорошо тем, что они обладают множеством достоинств. Например, большинство может позволить себе их установку, а монтаж, как выяснилось, довольно-таки простой. К тому же, имеют большой спектр типов и размеров и малые веса в сжатом состоянии. Выносливы при высоких температурах, тем самым не подвергаются горению. Есть возможность установить как в помещении, так и на открытом воздухе, что свидетельствует о функциональности. Размещаются в разных плоскостях, используются на различных участках систем. Всего лишь стоит позаботиться один раз, как свежесть в помещении гарантирована на долгие времена.
Виды и отличия воздуховодов для вытяжек
Воздуховод для вытяжки условно можно разделить по следующим характеристикам:
- По материалу, из которого изготовлен канал: пластик или металл.
- По форме: круглый или прямоугольный.
- По жесткости: гибкий или жесткий.
Особенности и преимущества металлических (гофрированных) воздуховодов
Гофрированная металлическая (а точнее — алюминиевая) труба — наиболее популярный вариант для создания воздуховода. Подробнее про выбор и установку гофры для вытяжки можно почитать отдельно. Ниже рассмотрим этот вариант вкратце.
Гофрированный воздуховод в интерьере кухни
- Диаметр 100 мм: около 90 рублей за метр.
- Диаметр 120 мм: около 120-130 рублей за метр.
- Диаметр 150 мм: около 135 рублей за метр.
К преимуществам такого воздуховода можно отнести:
- гибкость (гофру легко можно согнуть, придав воздуховоду нужную форму);
- возможность растягиваться и складываться (а значит — возможность регулировать длину канала);
- простота соединения (для гофры не нужно отдельно покупать и монтировать переходники и соединительные элементы).
Из минусов:
- сравнительно высокий уровень шума (впрочем, шум мотора работающей вытяжки все равно будет перекрывать шум от проходящего по каналу воздуха);
- более быстрое загрязнение (чем у ПВХ-изделий);
- некрасивый внешний вид (гофра портит любой интерьер, поэтому металлический воздуховод почти всегда закрывают, а значит — нужно дополнительно тратить время и деньги на создание «прикрытия»).
Особенности и преимущества пластиковых воздуховодов
Пластиковая труба — изделие жесткое, не гнущееся. По форме сечения она может быть как круглой, так и прямоугольной или квадратной.
Прямоугольный пластиковый воздуховод для вытяжки
Основные преимущества пластика (по сравнению с металлом):
- бесшумность (гладкая ровная поверхность не способствует возникновению шума);
- простота ухода (гладкая поверхность гораздо медленнее загрязняется и при этом легче чистится);
- эстетичный внешний вид: в интерьере пластиковая труба смотрится гораздо аккуратнее, чем гофра.
Наиболее удачным решением является применение прямоугольного воздуховода. Такую трубу легко пустить вдоль стены, сэкономив пространство. С другой стороны — для такого канала необходим переходник, которым прямоугольная труба будет соединяться с круглыми отверстиями вытяжки и шахты. Также потребуются соединительные элементы — чтобы скрепить систему из нескольких отрезков.
Из минусов:
- более сложный монтаж;
- выше стоимость, чем у гофры (дороже стоят как сами трубы, так и вдобавок нужно будет докупать переходники и колена);
- невозможность согнуть, растянуть или сжать трубу.
Более сложный монтаж — наиболее серьезный минус пластика. Гофрированный металлический рукав — гибкий, он легко гнется, растягивается и складывается. Даже если вы ошиблись при расчете — его без проблем можно будет подогнать под нужные условия. А вот с пластиковым воздуховодом такое не пройдет: его нужно замерять и планировать максимально точно.
Части пластикового воздуховода
- Пластиковый переходник с прямоугольного канала 60х120 мм на круглое отверстие диаметром 120 мм: около 150 рублей.
- Плоский воздуховод, сечение 110х55 мм: около 260 рублей за 1 метр.
- Круглый воздуховод, диаметр 100 мм: около 250-270 рублей за 1 метр.
Какой вариант лучше?
Вопрос о том, какой воздуховод выбрать (гофра или пластик), не является критичным. Если он будет правильно рассчитан и проложен — вытяжка будет нормально работать.
Несущественные отличия заключаются в нескольких моментах:
- Внешний вид в интерьере. Тут пластик явно выигрывает. Однако воздуховоды нередко декорируют, поэтому гофра все равно не будет бросаться в глаза.
- Удобство монтажа. В этом плане явно проще взять гофру.
- Цена воздуховода. Гофра обойдется чуть дешевле.
Как установить гофру на вытяжку на кухне: этапы работы
Монтаж гофры предполагает определенные этапы и четкую последовательность в проведении работ, которые включают:
После соединения вытяжки и гофрированной трубы необходимо воспользоваться хомутом для закрепления.
- Составление схемы и создание чертежа с разметкой. Проектировку производят с учетом размещения кухонной мебели и другого дополнительного оборудования. Проект наглядно передает всю траекторию будущего воздуховода и позволяет рассчитать точное количество необходимых материалов.
- Подгонку гофры и других элементов до соответствующих размеров, указанных в проекте. В случае необходимости трубу подрезают ножницами или ножовкой.
- Установку редуктора универсального размера на горловину вытяжки. Устройство поможет монтировать трубу разного диаметра. Оптимальный вариант для кухонной вентиляционной системы – гофра для вытяжки 120 мм.
- Соединение ребристой трубы с раструбом вытяжки. Редуктор фиксируют с помощью герметика, на него надевают рукав и крепят хомутом со специальным винтом.
- Растягивание гофры на нужную длину и формирование ее траектории.
- Фиксацию вентиляционного канала к стене. Специальные кронштейны с хомутами следует установить через каждый метр длины трубы. Этот этап необходим, если вентиляционный канал расположен на значительном расстоянии от вытяжки. Такая мера предотвратит раскачивание и чрезмерную вибрацию трубы в процессе работы вытяжной системы.
- Установку решетки на вентиляционном отверстии. Обязательным условием является наличие на ней фланца и обратного клапана. Фиксируют ее с помощью саморезов.
- Соединение гофры с решеткой. Для этого трубу вставляют во фланец, а место стыка фиксируют хомутом.
- Подключение вытяжки к сети и проверку работы вентиляционной системы.
Если трубу необходимо подогнать до нужного размера ее подрезают ножовкой или ножницами.
Разновидности гофротруб для вытяжки по материалу
Современные производители предлагают гофрированные трубы для вентиляции из самых разных материалов: алюминия, стали, ПВХ и т.п. Каждый из них обладает своими преимуществами и недостатками. Рассмотрим их более подробно.

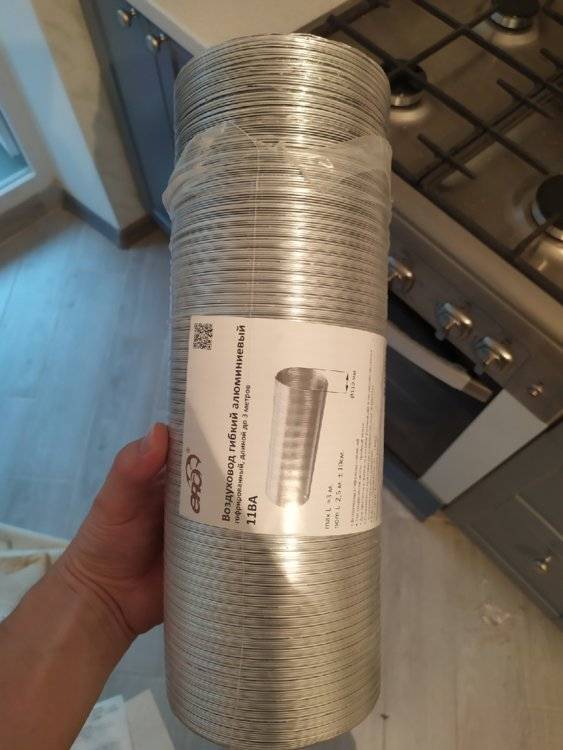

Стальная и алюминиевая гофрированная труба
Алюминиевый гофрированный воздуховод самый распространённый вид воздушного канала, который может использоваться в системе вентиляции. У такого изделия очень много достоинств:
- устойчивость к коррозии;
- выдерживает широкий диапазон температур;
- влаго- и воздухонепроницаемость;
- небольшой вес;
- не требуется заземление конструкции;
- удобство и лёгкость монтажа.
Алюминиевая гофротрубаФОТО: binimare.ru
Трубы из стальной ленты, в отличие от алюминиевых гофр для вентиляции, могут выдерживать довольно сильный воздушный поток и высокие температуры. Однако они отличаются значительной массой и более сложным монтажом.
Недостатком стальных и алюминиевых гофрированных воздуховодов является то, что, если установлен вентилятор большой мощности, появляется сильный шум и повышенная вибрация. Также гофры из алюминия подвержены механическим повреждениям, поэтому работать с ними нужно очень аккуратно.

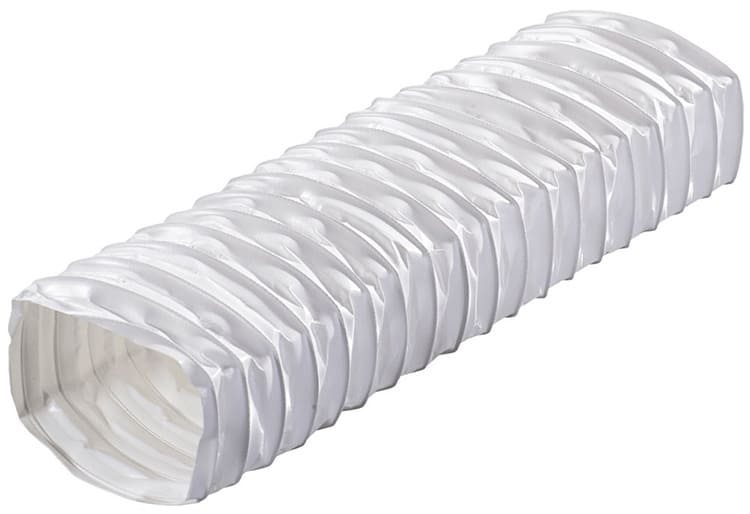

Пластиковая гофра для вентиляции
Очень часто для соединения кухонной вытяжки с общедомовой вентиляцией используют гофрированные трубы спирально-навивного типа из ПВХ. Это связано с тем, что такие гофры отличаются:
- Низкой ценой.
- Лёгкостью монтажа.
- Небольшим весом.
- Большим выбором диаметров и цветовых решений.
Труба из ПВХ прямоугольного сечения для вытяжкиФОТО: aireng.ru
Однако, прежде чем купить пластиковую гофру для вытяжки, следует знать и о её недостатках, а именно: пожароопасность, токсичные выделения при горении, невысокая прочность, слабая переносимость низких температур.
Прочие типы
Существуют и другие разновидности гофрированных труб для вентиляции, которые используются реже в силу объективных причин. Так, например, гофра с теплоизоляцией применяется для защиты воздуховодов с высокой рабочей температурой. Как правило, такие конструкции монтируются снаружи здания, что позволяет значительно уменьшить образование конденсата внутри трубы.
Гофра с теплоизоляциейФОТО: klimatlab.com
Гофротруба с полиэфирной плёнкой представляет собой металлический проволочный каркас, обёрнутый несколькими плёночными слоями. Конструкция получается лёгкой и может использоваться для работы с небольшим давлением и температурами. Недостатком является то, что тонкие плёночные стенки гофры легко повредить, поэтому её лучше использовать для скрытого монтажа
Труба с металлическим каркасом и полиэфирной плёнкойФОТО: solana.ru
Маскировка гофры
Если вытяжка расположена далеко от вентиляции, воздуховод лучше спрятать за натяжным потолком. Так можно избежать острых углов, и труба не будет мозолить глаза хозяевам и гостям.
В случае, когда установка натяжного потолка не планируется, спрятать гофру можно несколькими способами:
- Смонтировать короб из гипсокартона или пластика.
- На шкафчики кухонного гарнитура установить фальшпанель, которая полностью закроет неэстетичные коммуникации. Она декорируется либо под фасады кухни, либо под цвет стен.
От того, насколько продуманным был выбор воздуховода, зависит долговечность и качество работы вентиляционной системы в целом. Не меньшее значение имеет правильность монтажа. Мы надеемся, что подобранный материал будет полезен читателям и поможет всем желающим установить гофрированный воздуховод самостоятельно. Если в процессе работы возникнут трудности, пишите, постараемся ответить оперативно.
Источник
Установка
Как подобрать размер
Необходимо рулеткой измерить всю длину. И учитывать маршрут, по которому будет проходить воздуховод. Например, его возможный путь лежит через шкаф, вдоль стен или по потолку. После расчётов стоит прибавить к общей длине ещё примерно от 10 до 15 процентов. Это важный момент, перед тем как подсоединить гофру к вытяжке.
В обратной ситуации, при нехватки материала, можно присоединить недостающий кусок с помощью скотча, но данный вариант снизит проходимость воздуховода. Прибегать к этому стоит лишь в крайних случаях. При наименьшем количестве углов, но при большем градусе вытяжка способна работать намного слаженней.
Как закрепить гофру на вытяжку
Для того чтобы как-то соединить гофру с вытяжкой, понадобятся:
- гофротруба
- саморезы
- хомуты для фиксации рукава или мягкая проволока
- решётка под вентиляцию или переходник
- силиконовый герметик
- переходники, не нашлась гофра подходящего размера
Как крепить гофру к вытяжке, после того как все инструменты готовы:
- Перед работой следует прочистить вентиляцию в квартире
- Для начала растяните гофру по её длине, проверьте составные элементы. Избегайте перегибов, тогда тяга воздуха останется хорошей.
- С помощью герметика смажьте горловину вытяжки
- Наденьте гофру и закрепите хомутом, если же его нет, то обматывайте проволокой.
- Необходимо проложить так до конца отверстия вентиляции
- Зафиксируйте саморезами решётку под вентиляцию
- После чего надевайте гофру с герметиком
- Закрепите работу хомутом
- Проверьте вытяжную систему, подключая вытяжку к сети. Это делается следующим образом: включите вытяжку на максимальную мощность, теперь возьмите лист бумаги и поднесите его снизу к решетке. Признаком правильной монтировки является удержание листка — значит, воздух всасывается. Все, проблема как надеть гофру на вытяжку, решена.
СПРАВКА! Не протирайте наружную поверхность, это избавит Вас от посторонних нежелательных запахов.
Необходимо знать, что вентиляционное отверстие обязательно. Нельзя закрывать шахту полностью.
Если же не хочется разбираться в том, как крепится гофра к вытяжке, то можно попросту заказать профессиональную установку. Особенно, если кухня выполнялась вместе с вытяжкой на заказ. Тогда, монтаж гофры для вытяжки может не пройти по стандартной схеме.
Виды
Воздуховоды, предназначенные для правильной работы вытяжки, бывают разными. Их изготавливают из различных материалов, что всегда сказывается на их эксплуатационных характеристиках и итоговой стоимости. Рассмотрим подробно, какие разновидности таких агрегатов существуют, и по каким параметрам их разделяют.
Все разновидности воздуховодов главным образом подразделяются на жесткие и гибкие типы.
Воздуховоды гибкого типа получится расположить под самыми разными углами. Если это требуется, их можно растянуть либо ужать (разумеется, в рамках возможного). Однако надо брать в учет, что слабо вытянутый воздушный отвод отличается более сильным сопротивлением потоку воздуха. Это не самым лучшим образом сказывается на всей эффективности системы в целом. В большинстве случаев подобные модели изготавливают из алюминия. Главным минусом подобных систем является то, что гофрокороб к ним не рекомендуется делать длиннее, чем 3 м, так как любой лишний сантиметр в данной ситуации будет сокращать производительность примерно на 5-10%.
И также все воздуховоды делятся по своей непосредственной форме. Существуют несколько вариантов таких систем.
Рассмотрим подробно, какими бывают воздуховоды для вытяжек.
Прямоугольные и квадратные. Эти типы воздуховодов признаны одними из самых популярных и встречаются с завидной регулярностью. Многие хозяева выбирают их именно из-за формы, что позволяет расположить подобную технику прямо за кухонными шкафчиками. Благодаря данной особенности существует возможность проложить практически любую траекторию от вытяжного оборудования к шахте вентиляции. Прямоугольные экземпляры станут прекрасным решением для кухонь с любыми потолками (имеется в виду любой параметр высоты). Кроме того, эти модели могут похвастаться неплохим внешним видом.
- Плоские. Эти варианты воздуховодов являют собой одну из разновидностей прямоугольных моделей. Они имеют очень скромные размеры и кажутся совершенно незаметными.
- Округлые. Такие разновидности являются более требовательными – их удастся установить только в комнатах с высокими потолочными перекрытиями. Такое требование обусловлено крупными габаритами оборудования. Если выпускное отверстие имеет прямоугольное строение, то будет нужно дополнительно использовать прямоугольные переходники с соответствующим сечением на округлые модели.
- Овальные. Данные экземпляры обладают теми же слабыми и сильными сторонами, что и округлые экземпляры.
Из перечисленных вариантов воздуховодов следует выделить плоские прямоугольные модели.
Они представлены изделиями со следующими параметрами:
- 110х55 мм – такие варианты требуются для вытяжек, производительность которых составляет не более 300 м3/ч;
- 120х60 мм – подходят для оснащения вытяжек, уровень производительности которых не выходит за рамки 350 м3/ч;
- 204х60 мм – прекрасно подходят для функционирования вкупе с высокопроизводительными агрегатами – до 1000 м3/ч.
Используем как декоративный элемент
Принцип метода заключается в декорировании. Относится это не только в самому коробу вентиляции, но и прилегающей части стены (в некоторых случаях). Нужно сделать так, чтобы короб стал стильным аксессуаром интерьера помещения. Для этого используются такие приёмы:
- Фиксация зеркала не только будет иметь функциональное предназначение, но и сможет визуально расширить пространство.
- Наклейка обоев, фотообоев, панно. Любой из вариантов подходящий под стиль оформления комнаты.
- Продолжить отделку рабочего фартука. Это может быть кафель, керамогранит, мозаика, меламиновые поверхности или что-то иное. Цель заключается в слиянии вентиляционного короба с остальным интерьером кухни.
- Сборка каркаса из гипосокартона позволяет изменить конфигурацию короба, придать ему нужную форму.
- Аналогичная ситуация касается и облицовки панелями ПВХ, МДФ. Подоблицовочная система перекрывает видимые недостатки.
- Организация грифельной доски. Просто и со вкусом, на ней можно будет оставлять послания и пожелания домочадцам, записывать важные напоминания.
- Украшение художественной росписью подойдёт для помещений, уже имеющих такие приёмы декора. Подчеркнуть декоративную значимость вентиляционного короба можно, выделив его подсветкой. Идеальным вариантом станут точечные, встраиваемые в потолок светильники или расположенная там-же диодная лента.
Пример правильной планировки кухонного пространства Источник stosastudio.ru
Крайне неудобное расположение вентиляционной шахты Источник esen.ucoz.net
Выбор и установка
Прежде чем установить, необходимо правильно подойти к выбору. Для этого правильно рассчитайте диаметр трубы. Это можно узнать в инструкции, а можно замерить самостоятельно. Ведь труба на вытяжку бывает разных размеров в диаметре. Это очень влияет на работу как устройства, так и в эксплуатации самой гофротрубы. При неправильном подходе к выбору, может произойти поломка и уменьшение эксплуатационного срока.
Размер кухонной вытяжки стандартный, а вот труба может быть в диаметре от 10 см до 15 см, длина же разная. Поэтому требуется еще замер длины расстояния от самой вытяжки до вентиляционного отверстия. Не следует делать большое количество изгибов, так как гофрошланг будет мене производительный и не сможет в полной мере защитить от выхлопных газов. Установка является следующим этапом.
Установка гофры проводится в 4 этапа
- Прочистите вентиляционные ходы.
- Растяните гофру — так складки будут глушить поток шума.
- Далее воздуховод крепим на переходник и применяем хомут.
- Фиксируем гофру от вытяжки на вентиляцию.
Особенности монтажа
Установка — дело не сложное, но должна проходить по правилам. И первое из них — это крепление или переходник. Используйте только специальный переходник-хомут, а не герметический клей. Не делайте острые углы. Это сократит производительность системы. Проверьте тягу в вентиляции. Для этого можно использовать обычный лист бумаги, который покажет уровень вытягиваемых выхлопных газов. Воздуховод приобретайте только после покупки вентиляционных систем.
Не забывайте и про качество. Вытяжка с гофрой не терпит низкой цены. Чем дешевле, тем больше шансов на быструю поломку и некачественную работу. Надо отметить и тот факт, что пострадать от вашей экономии может вся семья. От собираемых на кухне выхлопных газов, нарушается здоровый образ жизни и страдает здоровье всех, кто живет в квартире. Так что сто раз подумайте, следует ли экономить на своем здоровье и своих близких.
Виды и габариты соединителя
Строительный рынок предлагает многообразные модификации вентиляционных ребристых труб с различным диаметром круглого и периметром прямоугольного сечения. У каждой из разновидностей есть свои достоинства и недостатки
Важно правильно подобрать размеры гофры для вытяжки по диаметру вентиляционного канала и местоположению зонтика
Воздуховод для вытяжки на кухне
2.1
Разновидности труб
Конструктивное исполнение гибких воздуховодов бывает каркасным и спирально-навивным. В том и другом случае основой является стальная проволока. Оба вида скелетов обтягиваются фольгой из пищевого алюминия или полимерным материалом.
Их отличие в том, что спиральные металлические гофры для вытяжки растягиваются до трёхкратного размера, но вернуть трубу в исходное положение не получится, а каркасная конструкция после удлинения легко принимает свой первоначальный вид. По материалу покрытия различают изделия:
- 1. Пластиковые гофры для вытяжки — преимущественно относятся к каркасному направлению. Они герметичны и долговечны, но высоких температур не выдерживают.
- 2. Утеплённые — между двумя слоями фольги прокладывают минеральную вату. Воздуховоды с таким покрытием также являются каркасными, цена их гораздо выше. Применяются для прокладки вентиляции на чердаках и в неотапливаемых помещениях.
- 3. Алюминиевая гофра (спирально-навивная конструкция) изготавливается из алюминиевой ленты. Этот вид часто используют для подключения вытяжки на кухне. Единственный недостаток — рифлёная поверхность плохо поддаётся чистке. Но низкая цена (100−150 рублей за метр) позволяет не мыть, а просто заменять загрязнённый участок.
Декоративный короб для вытяжки на кухне: особенности изготовления
2.2
Выбор по размерам

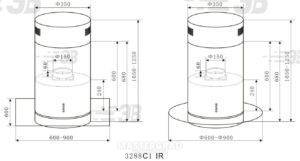

Длина и диаметр гибких труб для присоединения вытяжки к вентиляционному каналу бывают различными и зависят от размеров патрубка на зонтике и расстояния между точками подключения. Стандартными считаются сечения 100, 120 и 150 мм, но встречаются и другие диаметры. Чтобы не промахнуться, лучше заглянуть в инструкцию к вытяжке или снять размер непосредственно с присоединительного патрубка.
Длина рукава определяется заводом-изготовителем и может соответствовать стандартным 1,5, 2,0 и 3,0 метра или продаваться бухтами ёмкостью 20−100 м. При выборе соединителя необходимо учитывать следующие моменты:
- 1. Брать гибкий воздуховод меньшего диаметра нельзя, т. к. он не обеспечит пропуска необходимого объёма газов, что приведёт к снижению эффективности проветривания. Больший размер ставить можно, но придётся докупить переходник для стыковки рукава с горловиной зонтика.
- 2. Надо учесть, что монтаж гофры осуществляется в растянутом состоянии, потому и отмерять трубу в магазине следует в таком же виде. На формирование изгибов необходимо припустить 0,5 м на каждые 2 поворота. В идеале воздуховод не должен быть длиннее 3 м, т. к. каждый лишний метр отнимает 5−10% производительности вытяжки.
- 3. Стоит затребовать у продавца сертификат качества на товар. В покрытии рукава бывают микротрещины, невидимые до начала эксплуатации.
Некоторые плюсы и минусы гофры уже обозначены выше, но можно добавить следующие оценки:
- Трубу легко не только монтировать, но и удлинять посредством соединения хомутами.
- Сжать и растянуть рукав можно без применения каких-либо приспособлений.
- Траектория прокладки может быть любой.
- Углы перехода плавные, что снижает аэродинамическое сопротивление в трубе.
Особенности подбора воздуховода для вытяжки на кухне
Поскольку большинство летучих соединений, требующих вывода за пределы жилого помещения, образуется именно на кухне, этот вопрос особенно актуален.
Как известно, воздуховоды могут быть не только с круглым, но и прямоугольным сечением. В чём их эксплуатационные отличия? Об этом речь пойдёт ниже.
- cогласно общепринятым нормам длина вентиляционной трубы не должна превышать 3 метра. В большей мере это относится к гофрированному воздуховоду. Превышение вызовет резкое снижение эффективности. Так, уровень потерь КПД на каждый последующий погонный метр длины может достичь 10 процентов;
- во время проектирования системы вентиляции необходимо руководствоваться принципом минимизации количества поворотов. Конечно же, избежать их нельзя. Но следует знать, что любое последующее изменение потока воздушной массы – это очередная потеря 10 процентов КПД. А повороты под острым углом вообще недопустимы;
- даже если вам больше по душе прямоугольный воздуховод, нелишним будет прислушаться к мнению специалистов. Пропускная способность гофрированной вентиляционной трубы при одинаковой площади сечения будет выше, чем у трубы прямоугольной. Обусловлено это тем, что турбулентность потока воздушной массы в ней создаётся естественным образом;
- площадь поперечного сечения любого участка воздуховода не должна быть меньше значения аналогичного параметра патрубка, расположенного на выходе кухонной вытяжки. Даже локальное сужение канала вызовет перегрузку электропривода, приведёт к перерасходу электроэнергии, и даже может закончиться выходом вентиляционного оборудования из строя. Кроме того, проходя по зауженным участкам, воздух нередко создаёт неприятные шумы;
Отдав предпочтение прямоугольному воздуховоду, будьте готовы к тому, что вам придётся запастись переходниками. Обусловлено это тем, что большинство вентиляционных решёток и вытяжек имеет цилиндрические патрубки.
Важную роль при монтаже вентиляции играет диаметр гофротрубы
Главное – не допустить ошибку выбора труб с точки зрения их пропускной способности. Для этого необходимо сопоставить площадь сечения изделий разной формы. Из школьного курса математики известно, то значение данного параметра круглого воздуховода равно S=πr2 , где r – радиус окружности.
Площадь сечения прямоугольной трубы определяется по следующей формуле:
S= H×L, где H и L — длина сторон прямоугольника.
Необходимо отметить, что современные воздуховоды могут оснащаться обратным клапаном, перекрывающим проникновение воздуха извне, но не препятствующим принудительному отводу испарений от кухонной плиты.

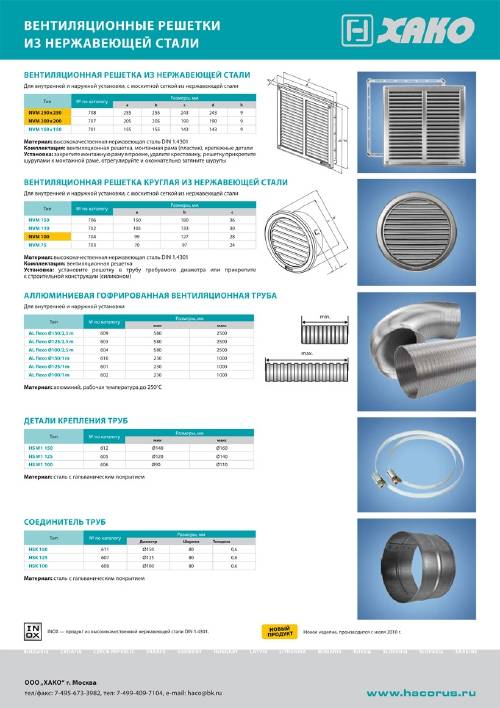

Гофры алюминиевые для вытяжки поставляются на потребительский рынок с диаметрами 80…315 миллиметров. Собственно, этот параметр является основным фактором, оказывающим непосредственное влияние на стоимость конечного продукта. Мониторинг данного сегмента отечественного рынка предоставляет следующие данные: цена нержавеющей гофры в 7 ˗ 8 раз больше стоимости алюминиевой гофротрубы для вентиляции. Поэтому, если предполагаемая температура воздуховода не превышает 250˚С и не требуется наличие повышенных прочностных характеристик, алюминиевая гофрированная труба – наиболее экономичное решение.
Дополнительная установка вытяжки
Обычно для работы колонки с открытой камерой сгорания в городской квартире достаточно естественной вентиляции в помещении, которую обеспечивает наличие окна в комнате и не забитая вентиляционная шахта. При этом многие владельцы колонок задумываются о дополнительной установке вытяжки с целью повышения безопасности и увеличения тяги. На деле, если тяга достаточная, необходимости в таких действиях нет. Напротив, установка вытяжки над колонкой может привести к таким проблемам:
- При недостаточном притоке воздуха в комнату (например, если окно закрыто), вытяжка будет забирать воздух из вентиляционной шахты санузла, что приведет к появлению на кухне неприятного запаха.
- Если вентиляционный канал один и в комнате уже есть вытяжка над плитой, дополнительная установка вытяжки будет создавать обратную тягу, что опасно для здоровья жильцов.
Самые лучшие посты
- Как сделать короб из гипсокартона в ванной – пошаговая инструкция
- Подрозетники для гипсокартона: правильный выбор и установка
- Покраска гипсокартона – пошаговая инструкция
- Затирка швов гипсокартона: материалы и техника выполнения работ
- Как стыковать гипсокартон в углах и процесс постройки декоративной ниши
- Изготавливаем красивый коврик из старых вещей своими руками
- Керамогранитная плитка для пола: размеры, вес, толщина и укладка; в чем отличие керамогранита от керамической плитки?
- Как установить деревянный каркас под гипсокартон
Статья по теме: Датчик движения для включения освещения
