Что представляет из себя метод гидробурения скважин на воду и как провести работы самостоятельно

Классификация по методу бурения

На основании этого показателя выделяют следующие типы буровых установок для бурения скважин:

• • Машины для вращательного бурения. Техника проделывает отверстие и разрушает грунт при помощи специального инструмента. Он вращается и плотно прилегает к забою. Породоразрушающим устройством может выступать долото или усиленная коронка. Подобную технику применяют для неглубокого бурения.
  • Машины для вращательно-ударного бурения. Они воздействуют на грунт или породу посредством ударов по инструменту, который постоянно вращается. Породоразрушающим инструментом может быть коронка или долото, армированное усиленными вставками. Устройство этого типа может применяться для проделывания скважин до 2000 метров глубиной.
  • Техника для ударного бурения. Она работает на основе падающего снаряда. Также удары могут наноситься по установленному в забое снаряду.

Устройство ударного бурения применяется для проделывания скважин в рыхлых и мягких породах, в твердых грунтах система может работать не глубже 100 метров.

• Установки с вибрационным бурением. Породоразрушающее приспособление снабжено колонкой бурильных труб. Через нее передается вибрационная нагрузка. Генератором вибрации выступает поверхностное устройство, а основной элемент системы — виброзонд. Подобные машины можно использовать только при бурении пород, которые подвергаются физическому уплотнению.
• Техника для огнеструйного бурения. Машина разрушает породу и проделывает скважину при помощи газовых струй высоких температур. Огненные потоки передвигаются со скоростью звука и генерируются в недрах специальной горелки. Устройства подобного вида используются для грунта и пород с кристаллической основой.
• Техника для разрядно-импульсного бурения. Машины воздействуют на грунт электрическими разрядами и могут использоваться исключительно для глубинного уплотнения пород.

Методы бурения

Разделение по виду выполняемых работ

В соответствии с этим критерием установки для бурения скважин бывают:

• Эксплуатационные. Машины применяются на стадии разведки пород в месторождении. Их основная цель — забор проб грунта для уточнения данных о геологии.
• Разведывательные. Эта техника применяется для сбора проб грунта с месторождения. По итогам его исследования необходимо определить значение промышленного объекта.
• Для бурения технических скважин. Отверстия необходимы при строительстве зданий и сооружений различного назначения, для устройства фундаментов. Также их можно причислить к типу буровых установок на нефть и газ.

По виду приводного устройства

Буровые машины бывают:

1. Электрические. Работоспособность системы обеспечивается питанием от электрического генератора или электрической сети. Подобные машины применяются в основном для проделывания водозаборных скважин индивидуального использования.
2. Электрогидравлические. Машины применяются для бурения скважин в твёрдых грунтах. Основными рабочими механизмами являются конусообразный цилиндр и диэлектрический держатель. Преимущественные сферы эксплуатации техники — строительство, разведывание месторождений, добыча полезных ископаемых.
3. Дизель-электрические. Особенностью машины является независимая работа основных механизмов. В действие они приводятся электрическим приводом.

Данная техника способна бурить скважины для эксплуатационных и разведывательных работ.

Дизельные. Эти машины выпускаются преимущественно малогабаритными. Они обладают высокой степенью мобильности, а работоспособность обеспечивает мощный дизель.

Классификация по способу передвижения

Исходя из этого критерия, буровая техника бывает:

• Самоходная. Она оборудована моторной рамой и кабиной. Иными словами, установка базируется на транспортном средстве большой грузоподъёмности.

Самоходная буровая установка

Передвижная или мобильная буровая установка. Модульная структура установки снабжена индивидуальной мобильной базой.

На фото мобильная буровая установка

Стационарная. Блочная система оборудована элементами для монтажа и усиленными опорами.

Стационарная буровая установка

По глубине скважин

Установки способны проделывать отверстия:

• неглубокие — до 600 метров;
• средней глубины — до 6000 метров;
• глубокие — более 6000 метров.

Классификация по месту установки

1. Наземные. Такая техника устанавливается на твёрдый грунт.
2. Морские. Устройства снабжены специальной платформой для надводного монтажа и опорами для подводного дна. Такой тип буровых установок используется для бурения нефтяных и газовых скважин.

Фото морских буровых установок

Что и как делать, порядок работ

Теперь рассмотрим, как правильно подготовить все к работе. Первое, что нужно сделать, — определить место, где будут проводиться работы, вычислить примерную глубину работ, после чего подготовить соответствующий инструмент.

Для создания абиссинской скважины придется углубиться на 15-20 м, а это возможно только при отсутствии твердых пород и камней. Можно провести разведывательные работы и пробурить специальной насадкой место рядом с будущей скважиной, чтобы убедится в возможности проведения работ.

После этапа выбора места, подготовки оборудования, производится монтаж МБУ. Делается раствор для промывки, готовится обсадная труба. Проводится бурение, по мере которого вводится обсадная колонна. Технология позволяет выполнять это без прекращения работ на извлечение отработанной почвы.

Как только водяной слой был обнаружен, работы останавливаются и можно заниматься монтажом скважины и разборкой установки.

Процесс бурения скважины

Процесс бурения может быть нескольких видов, но, как правило, он включает в себя основные этапы, а именно:

• дробление почвы
• удаление почвы
• укрепление стенок

С дроблением почвы, всё достаточно просто. Обычно используется ударный бур, который просто дробит почву на мелкие кусочки. При использовании такого способа почти нет разницы, какая структура у почвы. Буровые машины, могут без особого труда выбить материнскую породу, и пройти дальше до залегания грунтовых вод. Также различаются ещё дополнительно такие виды, дробления почвы, как взрыв, использование электрических или гидрологических процессов, но они применяются крайне редко.

Удаление почвы, намного интереснее в плане проведения работы. Есть также несколько видов удаления почвы. Чаще всего применяется гидрологический вид, а, точнее, говоря, в скважину закачивается необходимое количество воды или глинистой смеси, которая просто приподнимает всю почву на поверхность, а дальше её просто нужно убирать по мере поступления вручную или с помощью специальной машины.

Удаление почвенной породы, может производиться и с помощью специального бура, которые имеют спиралевидное устройство, и тогда прямо во время процесса, почка сразу будет поступать наружу. Также могут ещё использовать сжатый воздух для удаления почвы или комбинированный процесс.

В наше стране, само собой, чаще всего применяется именно гидрологический способ, ведь он сравнительно дешевле, нежели применение специальной техники или комбинированных процессов удаления почвы.

Суть этой технологии удаления почвы в том, что в скважину закачивают воду через специальные штанги. Из-за повышения давления, почва постепенно приподнимается.

Можно измельчённую почву снимать руками, но чаще всего используются просто насосы, которые сразу же выбрасывают измельчённые частицы земли в отстойник. Именно поэтому при выборе места для бурения скважины, нужно определиться, куда будет сливаться вода.

Иной раз может быть использована непростая вода, а глинистый раствор, но только при бурении мягких слоёв породы. При использовании глинистого раствора можно выделить сразу несколько положительных факторов. В первую очередь в мягких породах и так залегает глина, поэтому для его создания нужно будет просто закачать воду. Порода при использовании глинистой воды, удаляется быстрее. Одновременно с удалением почвы, глина оседает на стенки скважины и тем самым укрепляет их, и не даёт произойти обвалу, до момента установки трубы.

Бурение твёрдых слоёв почвы

Фактически когда производиться бурение твёрдых слоёв почвы, ничего не меняется, но применяется техническая вода. Подобный способ нашёл себе применение, при бурении скважин в известковых породах или подобных по структуре. Техническая вода не только выводить хорошо твёрдые породы из скважины, но также используется и для определения глубины залегания грунтовых вод. Дело в том, что во время бурения скважины, вода просто уходит в грунт. Процесс разработки скважины заканчивается в тот момент, когда вода начинает уходить в грунт, максимально.

Технические особенности и преимущества гидробурения

Гидробурение скважин – это метод разрушения структуры грунта под влиянием бура с применением жидкости. Данный процесс считается самым доступным вариантом самостоятельного обустройства собственного водозабора в загородном подворье. Превосходно работает в условиях песка и глины, значительно сокращает время проведения монтажных работ, затраты человеческих и энергетических ресурсов.

Не рекомендуется его применение на болотистой местности и при прохождении скалистых пород. В прохождении болота он малоэффективен. Для проведения бура сквозь скальные породы необходимо использовать механическое бурение, человеческих усилий будет явно недостаточно.

Такой принцип работы заключается в ускоренном вымывании мелких частиц грунта и поднятие их с помощью струи воды под большим напором. Основным условием остается легкость вымываемой породы и быстрота ее разрушения.

Такой метод для бурения скважин имеет ряд преимуществ:

• незначительная себестоимость работ;
• возможность проведения работ в ограниченном пространстве;
• нет зависимости от посторонних людей и мощной крупногабаритной техники;
• получаемый ствол скважины обладает достаточной прочностью.

Для проведения таких работ необходимо наличие воды под нужным напором. Это может обеспечить гидропомпа и емкость объемом 5-21 м³, в зависимости от особенностей местности и глубины будущей конструкции. Хорошим подспорьем будет наличие центрального водоснабжения.

Подготовка к работам

Собрать установку предельно легко даже для новичка. На это уйдет не более часа и минимум свободного места на участке.

Сборка оборудования

МБУ можно быстро собрать самостоятельно.

Для того чтобы плодотворно потрудиться, обойдя все непредвиденные сбои, следует внимательно отнестись к монтажу приспособления.

1. Сборку начинайте с рамы–основы.
2. Следующий этап – оформление приямков – специальных технологических выемок. В них будет находиться необходимый для гидробурения рабочий раствор. Расстояние от установки до приямков колеблется от 1 м до 1,5 м.
3. Понадобятся две выемки – основная и фильтрационная. Последнюю располагают ближе к установке, с глубиной и шириной ямы около 70 см. Неглубокая траншея соединит ее с основным приямком, метровой глубины и ширины.
4. Устанавливают водяную помпу. Шланг одним концом вводят в нее, другой конец ведет к основному приямку. К буровому устройству из выходного отверстия протягивают подающий шланг.
5. Подающий шланг соединяют с вертлюгом при помощи штанги. Буровой раствор затем подается в скважину именно через вертлюг.
6. Обработанный раствор для бурения будет попадать в фильтрующий приямок из скважины. На этом этапе земля, вынутая из скважины, будет оседать на дне, а раствор для бурения перейдет в основной приямок. Затем он может вновь быть использованным для работы механизма.

Перед началом работ

Схема работы установки.

До того, как проводить бурильные работы, обязательно изучите специфику вашего грунта. Одновременно стоит выяснить, на какой глубине залегает вода. Проще всего расспросить соседей, но более точные данные вам дадут специалисты по геодезии. Чем глубже водоносный слой, тем больше потребуется обсадных труб.

Тщательная подготовка особенно важна, если вы планируете бурить своими руками. Обязателен и анализ воды, его лучше всего произведут в ближайшей лаборатории. Питьевая вода должна соответствовать всем нормам и требованием, иначе вы рискуете своим здоровьем, грязь и вредные примеси не замедлят с отрицательным воздействием.

Еще один немаловажный нюанс – подготовка площадки и запаса воды. Она или набирается в емкости не менее двух кубометров объемом, или заливается в выкопанную и обмазанную глиняным раствором яму.

После можно устанавливать МБУ, следя за тем, чтобы устройство стояло ровно. Даже маленький перекос не позволит качественно вставить обсадную трубу.

Отличительные черты метода

Использование скважин в качестве автономного источника питьевой воды довольно старый и проверенный способ. Наряду с традиционными, порой дорогостоящими технологиями, метод гидробурения можно заслужено назвать экономным и универсальным.

Популярные способы бурения скважин рассмотрены в другой нашей статье.

Этот достаточно простой способ пробить скважину имеет некоторые нюансы, игнорирование которыми может свести на нет все ваши старания. Суть его заключается в комплексном подходе.

из Специфическая особенность гидробурения заключается в том, что разрушенную породу извлекают не буровым инструментом, а напорной струей воды Одновременно с процессом бурения производится промывка выработки, благодаря чему сокращают этапы работ перед введением ее в эксплуатацию Водозаборную скважину проходят с обязательной установкой обсадки, которая должна слегка опережать буровой инструмент Воду из выработки через шланг сливают в зумф. После отстаивания в емкости и оседания на дно частиц грунта воду используют снова Для производства работ по гидробурению не нужна высокая буровая вышка. Вполне подойдет мини станок, т.к. нет необходимости в извлечении из ствола буровой колонны Проходка скважины при гидробурении осуществляется шнековым или колонковым способом. В самодельных станках вода подается к буру через полость колонны штанг Веским минусом гидробурения признают грязь и слякоть, сопровождающую работу. Для того чтобы ее не разводить, для воды следует приготовить пару емкостей или выкопать углубления Вода в скажину должна подаваться с хорошим напором, потому перед началом буровых работ следует запастись достаточно мощным оборудованием Специфика гидробурения скважинСомещение расчистки и промывкиОборудование для проходки скважиныЦиркуляция воды при гидробуренииМини станок для производства работСамодельная буровая установкаОщутимые недостатки гидробуренияОборудование для нагнетания воды

Здесь сочетаются два основных процесса – это непосредственное разрушение пород буровым инструментом и вымывание наружу выбуренных фрагментов грунта рабочей жидкостью. То есть, на породу оказывается воздействие бур и давление воды.

Необходимую для погружения в грунт нагрузку дает вес колонны буровых штанг и специальная буровая оснастка, закачивающая промывочную жидкость в тело образующейся скважины.

Промывочный раствор является смесью мельчайших частиц глины и воды. Затворяют ее в консистенции слегка гуще, чем чистая вода. Из приямка буровой раствор забирает мотопомпа и под давлением направляет в скважинный ствол.

Простота метода гидробурения, доступность технологии и быстрота исполнения сделали его таким популярным в среде самостоятельных владельцев загородных участков

Вода в схеме гидробурения выполняет одновременно несколько функций:

вымывает выбуренные частички разрушенного грунта; выносит вместе с течением отвал на поверхность; охлаждает рабочие поверхности бурильного инструмента; при движении шлифует внутреннюю поверхность скважины; укрепляет не закрепленные обсадкой стенки скважины, уменьшая риск обрушения и заполнения отвалом ствола.

По мере заглубления буровую колонну наращивают штангами – отрезками ВГП трубы длиной по 1,2 – 1,5 м, Ø 50 – 80 мм. Количество наращенных штанг зависит от глубины залегания водоноса. Ее можно заранее определить в ходе опороса соседей на предмет отметки зеркала воды в их скважинах или колодцах.

Предположительную глубину будущей скважины делят на длину одной штанги, чтобы вычислить, сколько штук надо приготовить для работы. На обоих краях каждой штанги необходимо сделать резьбу для свинчивания рабочей колонны.

Одну сторону надо оснастить муфтой, которую желательно приварить к штанге, чтобы не развинчивалась в стволе.

Технология гидробурения позволяет устроить источник технической воды на даче без привлечения буровой бригады

На практике гидробурение в чистом виде применяют редко, потому что нужен большой напор воды. Также тяжело бурить плотные глинистые слои. Чаще производят гидробурение с забурником.

Этот метод чем-то похож на роторное бурение, но без ротора. Для лучшей центровки скважины и легкого преодоления плотных участков используют лепестковую или конусообразную форму бура.

Гидробурение не подходит для проходки по скальным и полускальным грунтам. Если осадочные породы в регионе бурения представлены щебнем, галечником, песками с большим включением валунов, от этого метода тоже придется отказаться.

Вымыть и поднять из скважины с помощью воды увесистых камни и обломки тяжелых пород технически невозможно.

Добавление в рабочую жидкость абразива увеличивает скорость проходки за счет усиления разрушающего действия

Немного о ремонте скважины

Или почему нельзя провести ремонт самостоятельно, а доверить профессионалам?

Итак:

• Основной причиной выхода скважины из эксплуатации чаще всего служит засорение фильтра, либо уплотнение песка в трубопроводе из-за нерегулярного использования воды.
• Грязный фильтр можно достать самому и прочистить его, но если причина в трубе, то нужны эффективные методы специалистов.
• Они выполняют промывку скважины под напором воды. Для чего вода закачивается в трубу под высоким давлением, и грязь выносится наружу. Может произойти неконтролируемый выплеск грязной жидкости, которая мало радует облитых ею людей и это считается недостатком этого метода.
• Труба прочищается воздушным потоком, с тем же принципом работы, но данный способ может привести к повреждениям фильтра, что тоже нежелательно.
• Остается самый приемлемый и безопасный способ – откачка насосом для грязной жидкости. Фильтр не повреждается, грязи вокруг никакой.
• Можно заливать в скважину специальные пищевые кислоты, которые имеют способность быстро восстанавливать скважину. Процесс несложный, кислота заливается, скважина остается с ней какое-то время, затем производится откачка грязной жидкости.
• Высокая эффективность очистки – взрыв в стволе скважины. Но может получиться, как у аптекаря в «Неуловимых мстителях», когда он переложил взрывчатку, так и здесь, можно повредить не только фильтр, но и трубу.

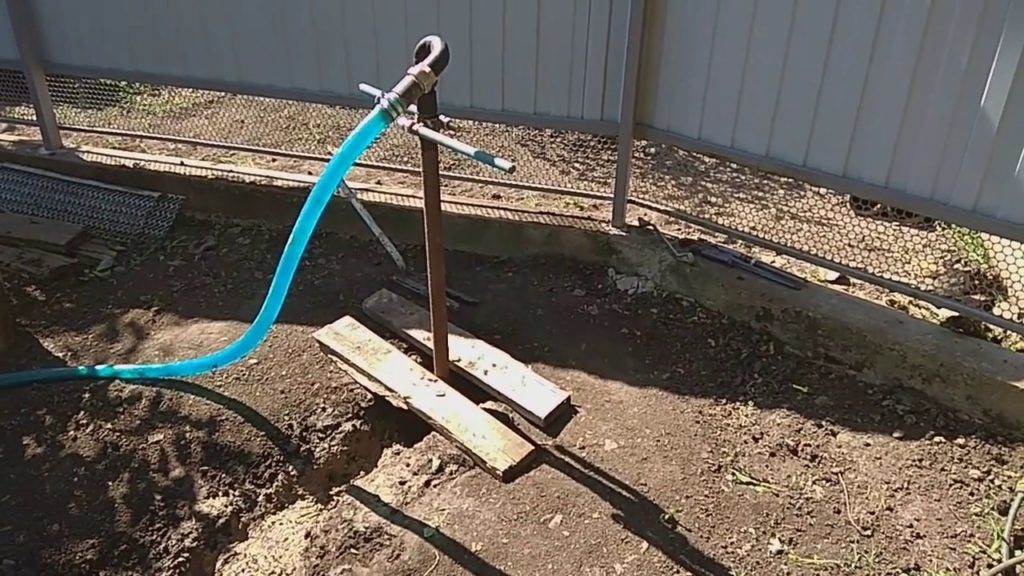

Как сделать гидробурение скважин погружным насосом хорошо видно на видео. В этой статье предлагается ознакомиться с общими положениями о гидробурении.

Особенности ручного бурения

Способ ручного бурения требует больших затрат физической силы, но позволяет сэкономить на оборудовании. Применяется при монтаже скважин глубиной не более 25 метров и проводится до тех пор, пока бур не дойдёт до водоупорного слоя.

В случае с ручным бурением используют:

• комплект буровых головок (бур-долото, бур-ложка, змеевики, желонки);
• штанги;
• лебёдка или электрическая таль;
• обсадные трубы;
• для работы на большой глубине – бурильная вышка.

Процесс проходки ствола состоит из следующих этапов:

1. Выкапывается небольшая яма глубиной в 40-50 см, в которой разместится бур.
2. Затем один человек начинает вращение бура; когда он войдёт достаточно глубоко, вращать придётся вдвоём, потом – вчетвером.
3. Через каждые 50-70 см вхождения в землю, бур необходимо вытаскивать и прочищать, чтобы грязь не залепила всю головку.
4. Если грунт слишком жёсткий, получившееся отверстие нужно необходимо заливать водой.

В момент заполнения шахты водой изнутри, работа прекращается. Теперь остаётся только откачать грязную воду с примесями – примерно 5-7 литров. Для этого понадобится насос.

Ударный способ

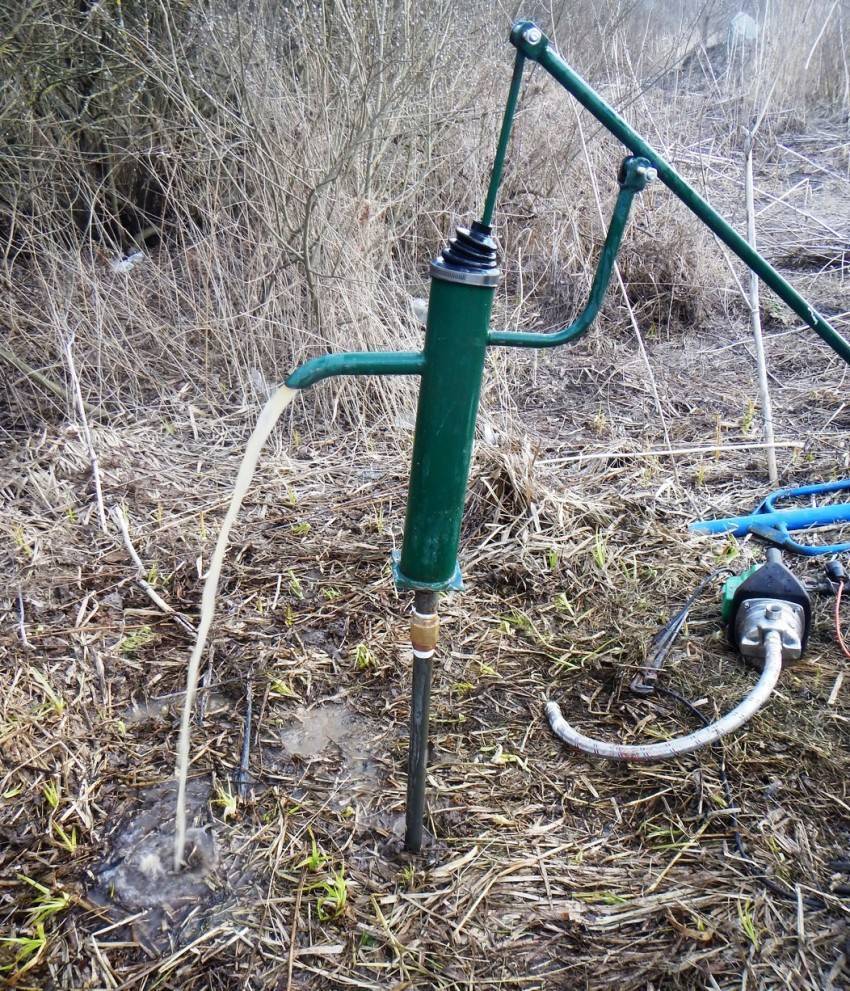

Данным способом устанавливается самая простая скважина-игла – абиссинский колодец. Этим методом активно пользуются домашние умельцы, пробивая скважину на воду на даче. Конструкция «буровой установки» представляет собой ствол, состоящий из отрезков трубы, и наконечник, который разрезает пласты грунта. Молотом служит увесистая баба, которая поднимается и опускается с помощью веревок: при натяжении своеобразный молот поднимается на верх конструкции, при ослаблении падает на подбабок – устройство из хомутов, расположенных симметрично. После вхождения ствола в грунт он наращивается новым отрезком, подбабок прикрепляется уже к новой части, и забивание продолжается до тех пор, пока наконечник не войдет в водоносный слой на 2/3 пласта.

Ствол-труба служит отверстием для выхода воды на поверхность.

Достоинство данной скважины заключается в том, что пробурить ее можно в подвале или другом подходящем помещении. Это создает удобство при пользовании. Привлекает и цена, пробить скважину для воды таким способом стоит недорого.

Ударный способ бурения можно применять на любых типах почвы

Канатно-ударное бурение

Наиболее часто используемый способ. Данный метод предполагает разбивание грунта посредством опускания с двухметровой высоты тяжелого бурового инструмента. Конструкция, используемая при таком виде бурения, состоит из элементов:

• треноги, которую размещают над местом бурения;
• блока с лебедкой и тросом;
• забивного стакана, штанги;
• желонки (для прохождения по сыпучим слоям грунта).

Стакан представляет собой отрезок стальной трубы, скошенный вовнутрь, имеющий прочную нижнюю режущую кромку. Сверху забивного стакана идет наковальня. По ней производит удары штанга. Опускание и подъем забивного стакана осуществляют с помощью лебедки. Порода, которая попадает в стакан, удерживается в нем за счет силы трения. Для того чтобы проникнуть в грунт максимально глубоко, используют ударную штангу: ее бросают на наковальню. После заполнения стакана грунтом его поднимают наверх, после чего очищают.

Бурение скважины на сыпучих грунтах производится с использованием желонки. Последняя представляет собой стальную трубу, на нижнем конце которой установлен задерживающий капан. После попадания желонки в почву клапан открывается, вследствие чего грунт попадает внутрь трубы. При подъеме конструкции происходит закрывание клапана. После извлечения на поверхность желонка очищается, действия повторяются снова.

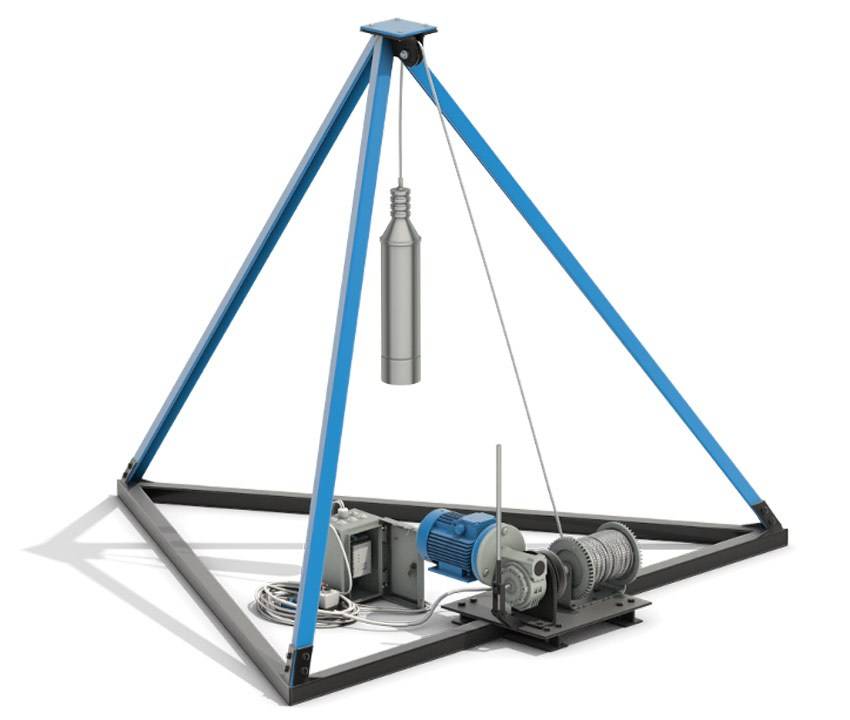

Канатно-ударное оборудование для бурения скважин

Эффективно применяется при самостоятельном бурении и описанный выше шнековый способ. Как пробурить скважину своими руками с помощью шнека, объяснять дополнительно не имеет смысла – основной принцип сохраняется.

Преимущества ручного бурения:

• экономичный способ в финансовом отношении;
• ремонт и профилактику ручного бура производить несложно;
• оборудование негромоздкое, поэтому нет необходимости задействовать тяжелую технику;
• способ применим в труднодоступных местах;
• эффективен, не требует большого количества времени.

Основными недостатками ручного бурения можно считать опускание на небольшую глубину (до 10 м), где в основном проходят пласты, вода которых требует очистки, и невозможность дробить твердые породы.

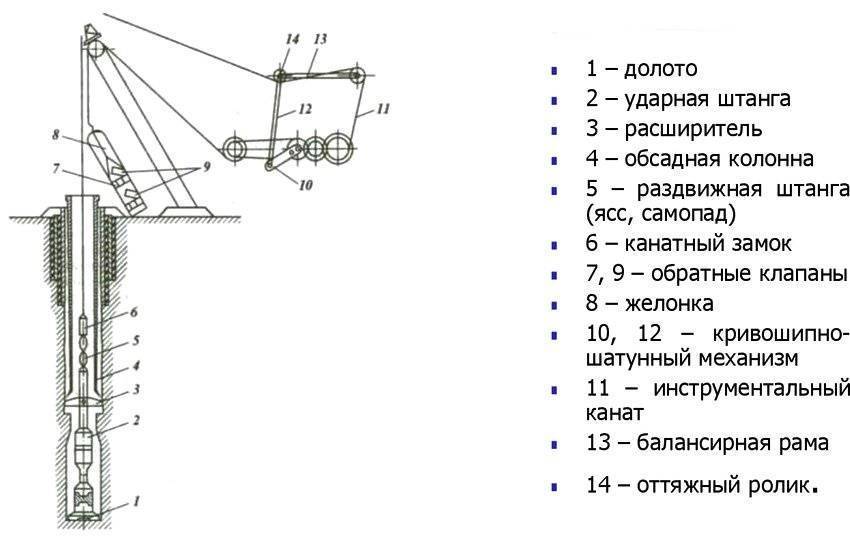

Ударно-канатная схема с желонкой и пробойным долотом

Отличительные черты метода

Способ заключается в извлечении отработанной породы водой, под давлением нагнетаемой в полость шахты. Буровой инструмент для удаления разрушенных слоев не применяется.

Технология заключается в сочетании 2 процессов:

• образование вертикальной скважины в земле посредством поочередного разрушения почвенных пластов;
• извлечение из скважинного ствола измельченных фрагментов грунта под действием рабочей жидкости.

Процесс замешивания раствора на бурение.

Созданию необходимого усилия, требующегося для погружения режущего инструмента в породу, способствует собственный вес оборудования, состоящего из колонны штанг для бурения и оснащения для закачки жидкости в скважину.

Для изготовления промывочного раствора в отдельном приямке в воде затворяют небольшое количество глиняной взвеси, строительным миксером размешивают ее до консистенции кефира. После этого буровая жидкость мотопомпой под напором направляется в скважинный ствол.

При гидробурении жидкая среда выполняет следующие функции:

• удаление из тела водяной шахты фрагментов разрушенной породы;
• охлаждение режущего инструмента;
• шлифовка внутренней полости шурфа;
• укрепление шахтных стенок, позволяющее снизить вероятность обрушения выработки и засыпания отвалом скважинного ствола.

Из отрезков трубы длиной 1,5 м, соединяемых резьбовыми креплениями, формируют колонну, удлиняющуюся за счет наращивания фрагментов по мере заглубления скважины.

Технология гидробурения оптимальна для пород с высокой концентрацией песка и глины. Применять эту методику для обустройства автономного источника на скалистых и болотистых грунтах нецелесообразно: массивные и вязкие слои почвы тяжело вымываются водой.

Как пробурить скважину своими руками: обзор процесса

Типовой процесс бурения скважины, в большинстве случаев организуется в соответствии со следующими правилами:

Обустройство направляющего шурфа

• Во-первых, перед бурением нужно обустроить направляющий шурф. В нашем случае это будет тестовая скважина, куда мы погружали мешочек с силикагелем.
• Во-вторых, тестовый шурф должен обустраиваться с минимальным отклонением от вертикали. Иначе основная скважина «уйдет» вбок, что затруднит последующий монтаж обсадных труб и напорного оборудования.
• В-третьих, обсадные трубы лучше монтировать сразу же. Иначе стенки шахты попросту не выдержат постоянного перемещения шнека вверх/вниз, и обрушатся в самый неподходящий момент.

Кроме того, на площадке следует накопить достаточное количество сменных штанг и обсадных труб. Причем объемы погонажа рассчитывают исходя из предполагаемого заглубления шахты. И в большинстве случаев «ручная» шахта не опускается ниже отметки 10-12 метров.

Исходя из этих правил, бурение скважин ручным способом, в большинстве случаев, происходит следующим образом:

Бурение скважин ручным способом

• Шнек погружают в тестовую скважину, надевают на него ворот с оголовком и центрируют положение инструмента с помощью простейшего гидроуровня.
• Само бурение осуществляет пара человек, вращающих ворот по часовой стрелке для заглубления или  против часовой стрелки – для извлечения бура из грунта. Третий человек следит за отклонением штанги от вертикали и наращивает ее по мере заглубления шнека. Он же занимается погружением труб в скважину.
• Процесс бурения осуществляется по следующей схеме – бур (шнек) ввинчивают в грунт на 4-5 витков, после этого  инструмент извлекается из шахты для удаления грунта, забившего все пространство между лепестками шнека (его вытягивают за штангу, с помощью лебедки). Затем новый цикл из 4-5 витков и новое извлечение. И так далее, до выхода на запланированную глубину.
• Наращивание штанги осуществляется с помощью резьбового соединения или стального стержня, вставляемого в пазогребневый стык. Последний вариант – предпочтительнее по скорости, но несет угрозу точности. Поэтому после наращивания вертикаль штанги следует контролировать хотя бы некоторое время.
• Первый отрезок обсадной трубы (с перфорацией, необходимой для первичной фильтрации) погружают в скважину после заглубления до отметки,  равной половины длины «фильтра».  Причем диаметр трубы будет немного больше диаметра шнека. Поэтому погружение требует некоторых усилий. После того, как труба уйдет в скважину полностью, на нее навинчивают следующий участок и так далее. Поэтому при ручном обустройстве скважины используют короткие отрезки обсадной тубы. Ведь длинные отрезки помешают процессу бурения, затрудняя работу с воротом.

Процесс бурения заканчивается в том случае, если вместо грунта из скважины «вычерпнут» очень жидкую грязь, которая сигнализирует о выходе на первый водоносный слой. После этого в скважину вводят придонный фильтр (гравийную подсыпку) и начинают раскачку источника.

https://youtube.com/watch?v=0WAfBedVXNY

Необходимое оборудование для работы

Базовой единицей оборудования является малогабаритная буровая установка (МБУ). Небольшие размеры устройства оптимальны для его использования на ограниченных пространствах частных территорий.

Для создания давления, необходимого для удаления раздробленной породы из шахтного ствола, используются скважинный насос или мотопомпа, способные перекачивать неочищенные среды. При выборе подходящей модели руководствуются мощностью помпового оборудования.

В некоторых случаях пробойная сила бурового раствора повышается за счет добавления песка или дроби крупной фракции. Для измельчения больших фрагментов гальки, встречающихся в песчаных прослойках разрушаемой породы, рекомендуется применять шарошечные или резцовые долота.

Бурение скважин на участках с валунами или крупной галькой требует дополнительного усиления стартовой штанги специальным буром.

МБУ представляет собой сборную конструкцию диаметром 1 м и высотой 3 м.

Элементы установки для бурения.

Установка состоит из следующих элементов:

• корпус из металлической рамы, легко собирающийся и разбирающийся;
• колодезный ворот или лебедка;
• электромотор, приводящий в движение бур;
• вертлюг, обеспечивающий скользящую фиксацию конструкционных деталей;
• скважинный насос или мотопомпа;
• буровой инструмент, в т.ч. разведывательный бур;
• штанги из труб для наращивания колонны;
• блоки управляющей автоматики;
• шланги, соединяющие подающий воду насосный агрегат с вертлюгом.

Для стабильного энергообеспечения в перечень необходимого оборудования рекомендуется включить преобразователь электрического тока. Облегчению поднятия и опускания обсадных колонн и наращиваемых штанг способствует использование специального подъемного механизма, оптимальным вариантом считается лебедка.

Поскольку в основе технологии лежит удаление отвальных пород из тела скважины большим напором воды, мотопомпу следует выбирать с повышенной мощностью.

Для работы понадобятся также сантехническое оборудование: трубный ключ, пересадочная вилка и ручной фиксатор.
