Как самостоятельно собрать фильтр для очистки воды

Какие бывают фильтры

Чаще всего для скважин на воду устанавливают механические фильтры. Такие приспособления очищают воду механическим путем.

Фильтры условно можно разделить на такие подгруппы:

1. Сетчатые.
2. Перфорированные.
3. Проволочные.

Рассмотрим основные отличия устройств фильтров для скважин.

Фильтр сетчатый

Если бурение скважины выполнялось в неустойчивых мягких породах, в которых преобладают песчано-глинистые отложения, необходимо установить сетчатый фильтр. Размер его ячейки колеблется от 0.12 до 3 миллиметров.

Основные преимущества сетчатого фильтра:

• длительный срок эксплуатации;
• легко монтировать непосредственно на месте во время бурения скважины;
• просто снять для профилактического облуживания или замены на новый фильтр;
• небольшие по размеру;
• имеет простую конструкцию.

Из недостатков отмечают:

• невозможно полностью очистить воду от мелких примесей ;
• имеет высокую стоимость;
• оказывает негативное влияние на производительность скважины;
• если в воде содержится большой процент соединений железа и карбонатов, то ячейки фильтра быстро забиваются.

Фильтр перфорированный

Устройство такого фильтра простое: он состоит из трубы, в которой имеются круглые или щелевидные отверстия. Щелевые фильтры для скважины имеют прочную перфорированную часть, а также дополнительные пояса, усиливающие жесткость. Они помогают устройству выдержать значительную механическую нагрузку.

Если стоит вопрос, какой фильтр поставить на скважину, то специалисты рекомендуют устанавливать перфорированные фильтры в скважинах, имеющих небольшой напор. Из-за того, что со временем отверстия постепенно заиливаются, производительность такого фильтра снижается.

Очистительные устройства применяют в случае, если вода залегает в галечных или известняковых отложениях. А, вот очень мелкую фракцию, например, песок — перфорированные фильтры не смогут задерживать.

Имеют такие фильтры и разную стоимость. Она колеблется в зависимости от материала, из которого они изготовлены. Например, если фильтр сделан из пластика, то он будет гораздо дешевле, чем аналогичный экземпляр, сделанный из нержавеющей стали. Для самодельных фильтров для скважин необходимо учитывать материал скважины. Если это пластик, то и фильтр нужно делать из такого же материала.

Фильтр проволочный

Это наиболее прочные и долговечные фильтры. Они изготавливаются исключительно в заводских условиях. Срок службы проволочного фильтра для скважины составляет более десяти лет.

Состоят из труб, имеющих щелевидную или круглую перфорацию, на которой дополнительно приварены параллельные проволочные стержни.

Фильтры гравийные

Гравийные фильтры бывают таких типов:

• устройства, которые собирают на поверхности гравийный контур, чтобы потом спустить его в скважину. Толщина слоя не должна превышать 30 миллиметров. Фильтры могут быть блочные и кожуховые. Первые выпускают в двух вариантах: пустотелые и монолитные;
• засыпной фильтр устроен следующим образом: гравий попадает через отверстия межтрубного пространства. Используется для скважин диаметром более 100 миллиметров (в месте для фильтрующей части).

Применяемый материал для обсыпки – гравий однородный, имеющий обкатанные частицы и массовую долю кварца (не менее 95 процентов). Если в гравийной смеси будут присутствовать неоднородные частицы, то проницательная способность фильтра может значительно снизиться. Это скажется и на производительности скважины. Поэтому специалисты не рекомендуют выполнять ее засыпку дроблеными породами.

На фото представлена схема устройства фильтра для скважины, который очищает воду от железа:

Фильтр для абиссинской скважины:

Фильтр грубой очистки для скважин:

Как своими руками сделать фильтр для скважины дешево и качественно ↑

На комплексной очистке экономить не стоит, но первичный фильтр для водяной скважины можно сделать своими руками. Основные типы конструкции:

С перфорацией. Отверстия для протока воды – круглые, формируются обычным просверливанием.

Щелевые. Пропускные каналы в виде щелей, расположенных рядами по окружности трубы, нарезаются газовым резаком или фрезеровальным инструментом.

Выбирают тип отверстий исходя из состояния грунта: щелевая конструкция больше подвержена деформации при ударе, изгибе или нажатии на стенку, но пропускная способность такого фильтра – выше. Перфорированная труба (дырчатая) может использоваться в любом типе грунта без ограничений, проста в изготовлении, не требует применения профессиональных инструментов.

Прежде чем изучать инструкцию, как своими руками изготовить фильтр для скважины, целесообразно провести ревизию в гараже, мастерской. Понадобятся такие материалы и инструменты:

Толстостенная труба. Можно использовать толстостенную металлическую, чугунную. Идеальный вариант – для геологоразведочных работ

С осторожностью стоит отнестись к варианту с применением пластиковой трубы. Необходимо выбрать специально предназначенную для длительного использования и не выделяющую вредные вещества под воздействием воды. Также на пластике со временем появляются отложения

Также на пластике со временем появляются отложения.

Деревянная заглушка, желательно из влагостойкой древесины твердой породы.

Дрель электрическая.

Шлифовальный материал: напильник, наждачная бумага, шлифовальная насадка.

Проволока для обмотки.

Паяльник.

Металлическая или полимерная сетка для установки поверх перфорации.

Длина и диаметр трубы должны соответствовать ширине и глубине скважины. Можно использовать трубу меньшего диаметра, если планируется обустройство гравийного слоя. После установки и фиксации трубы в горизонтальном положении приступают к разметке.

От нижнего конца необходим отступ как минимум 10 см. Это пространство будет выполнять функцию отстойника. Далее следует отметить участок, где нужна перфорация.

Разметку под отверстия выполняют в шахматном порядке. Минимальный шаг между дырками – 1 см, максимальный – 3 см. Сверлить придется под углом. Оптимальный угол – от 30 до 60о к поверхности трубы. Чем больше отверстий – тем выше пропускная способность.

Разметку под щелевые отверстия выполняют аналогично, отступив от конца 10 см. Щели формируются рядами с обязательным соблюдением неперфорированных участков – ребер жесткости.

Какой: сетчатый или проволочный, и как правильно сделать такой фильтр для скважины своими руками? Качество очистки зависит не от вида и материала изготовления сетки, а от корректности расчета величины ячейки.

Определить размер отверстий сетки – просто. Достаточно набрать грунт из скважины и просеивать через разные образцы металлической или полимерной сетки. Подойдет та, которая задержит как минимум половину частиц. Размер частиц (и соответственно, ячеек) можно просчитать, насыпав горсть песка или глины на миллиметровую бумагу.

Перед установкой сетки на трубу необходимо создать каркас: спиралью наматывается стальная проволока с шагом в 2 – 3 см. Фиксируется каркас припаиванием к трубе. Сверху в один слой наматывается сетка. Главное – прочно зафиксировать сетку на каркасе сваркой или специальным составом, если используется тканевой или пластиковый материал.

Проволочную конструкцию самостоятельно изготовить проблематично. Проще купить подходящий по диаметру фильтр и прикрепить его на перфорированную часть трубы.

Гравийный слой облегчит работу фильтра и создаст армирующий пояс между стенкой скважины и обсадной трубой

Важно правильно подобрать размер фракций гравия. Основная масса элементов должна превышать размер грунтовых частиц в несколько раз. В придонное расширение опускают мешок с грузом, затем засыпают гравий

Материал необходимо плотно утрамбовать. Можно использовать природную речную гальку вместо гравия

В придонное расширение опускают мешок с грузом, затем засыпают гравий. Материал необходимо плотно утрамбовать. Можно использовать природную речную гальку вместо гравия.

Виды

Обычно магнитный фильтр собирается из металлической трубы:

• латуни,
• бронзы,
• меди,
• нержавейки.

Внутрь ее вставляют трубку меньшего диаметра, в которой располагаются сильные неодимовые магниты. Обычно трубка изготовлена из пропилена, выдерживающего нагрев до 90 градусов. Вся конструкция устанавливается в разрез трубопровода.

Приборы бывают:

1. Фланцевые – для водопроводных магистралей диаметром более двух дюймов. Они крепятся болтами или шпильками, что позволяет легко снять оборудование для профилактики, не демонтируя основную магистраль.
2. Муфтовые – присоединяются к водопроводу с помощью двух внутренних муфт.

различаются установочными параметрами:

• Диаметром.
• Температурным диапазоном.
• Пропускной способностью.
• Максимально допустимым давлением.

Все показатели указаны на маркировке при продаже в розничной сети.

Есть еще накладные магниты, они выпускаются в комплекте – два магнита, хомут и болты для соединения на трубах.

Важно! Недостаток накладного варианта – невозможность установки на металл, придется вырезать часть магистрали, заменив ее на пластик

Фото фильтров для воды своими руками

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Установка кондиционера своими руками
• Отопление своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Компрессор своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Помогите проекту, раскажите друзьям:

Для чего нужен скважинный фильтр

Необходимость в фильтрации внутри скважины вызвана следующими обстоятельствами:

• Очищенная скважинная вода, в отличие от загрязненной, увеличивает срок эксплуатации погружных и поверхностных насосов для скважины — меньше истираются рабочие колеса, мембраны и другие подвижные узлы.
• Фильтрованная вода при дальнейшем прохождении по трубопроводной магистрали меньше загрязняет фильтры в системах очистки воды, расположенные в водопроводе — это позволяет сберечь средства на покупку новых картриджей и увеличивает их долговечность.
• Фильтрация увеличивает срок службы автоматических систем управления насосным оборудованием — реле давления и холостого хода, гидроаккумулятора.
• Очищенная вода способствуют лучшей проходимости водопроводной магистрали, повышает срок работы сантехнических узлов (обратных клапанов, шаровых кранов, смесителей).
• Дополнительная скважинная очистка способствует лучшему качеству питьевой воды, использующейся в домашнем хозяйстве.

Рис. 3 Устройство фильтрующего элемента

Виды самодельных фильтров

Щелевой

Из названия понятен тип перфорации – прорези в стенках трубы. Схема их расположения – любая (симметричная, асимметричная). Главное, чтобы они были распределены равномерно по всей площади фильтра.

Разметка. С этим понятно – необходимо обозначить места для прорезей. Мел, маркер, гвоздь (чтобы нанести неглубокие царапины) – подойдет все. Нижний ряд щелей обычно располагают на расстоянии не ближе 100 мм к срезу колена. Это обусловлено тем, что в процессе эксплуатации скважины на дне будет накапливаться ил, который закроет часть конца трубы.

Прорезь щелей. «Болгаркой» лучше не пользоваться, так как работа с ней требует большого опыта. Наиболее подходящий инструмент – ножовка (по металлу) или трехгранный напильник. Получится несколько дольше, зато точность и аккуратность гарантированы. Длина прорезей выбирается по сечению трубы в рекомендуемом интервале 20 – 70 мм.

Вариант конструкции фильтра

Установка фильтрующего элемента. Раз основой служит пластиковая труба, то и сетку целесообразно ставить из того же материала. Закрепить ее будет просто – методом приклеивания, благо, составов, которые не растворяются, не размягчаются в воде, достаточно. Это избавит от необходимости заниматься постановкой дополнительных хомутов, различных скруток, пайкой или иными технологическими операциями.

Установка заглушки. Вода должна поступать в трубу только через фильтрующий элемент и щели. Соответственно, торец колена необходимо плотно закрыть. Что использовать, сообразить несложно – деревянный «чоп», например.

Дырчатый фильтр

Высверливать отверстия в стенках пластика в домашних условиях довольно сложно, поэтому как вариант для самостоятельного изготовления такая модель используется реже. Технология та же самая, разница – в отверстиях.

Есть и другие разновидности фильтров, которые можно использовать при обустройстве скважины с помощью пластиковых труб. Как таковые отдельные элементы не монтируются. Фильтрация жидкости производится через засыпку – галька, мелкий гравий (щебень). Следует лишь отметить, что качество воды при таком способе очистки будет несколько ниже. Но если она изначально не сильно загрязнена, то, как вариант, можно попробовать.

Фото фильтров для воды своими руками

Также рекомендуем просмотреть:

• Вентилятор своими руками
• Прикормка своими руками
• Откатные ворота своими руками
• Ремонт компьютера своими руками
• Станок по дереву своими руками
• Столешница своими руками
• Брусья своими руками
• Лампа своими руками
• Котел своими руками
• Установка кондиционера своими руками
• Отопление своими руками
• Как сделать нож своими руками
• Усилитель сигнала своими руками
• Ремонт телевизора своими руками
• Зарядное для аккумулятора своими руками
• Точечная сварка своими руками
• Дымогенератор своими руками
• Металлоискатель своими руками
• Ремонт стиральных машин своими руками
• Ремонт холодильника своими руками
• Антенна своими руками
• Ремонт велосипеда своими руками
• Сварочный аппарат своими руками
• Холодная ковка своими руками
• Трубогиб своими руками
• Дымоход своими руками
• Заземление своими руками
• Стеллаж своими руками
• Блок питания своими руками
• Светильник своими руками
• Жалюзи своими руками
• Светодиодная лента своими руками
• Нивелир своими руками
• Замена ремня ГРМ своими руками
• Лодка своими руками
• Как сделать насос своими руками
• Компрессор своими руками
• Усилитель звука своими руками
• Аквариум своими руками
• Сверлильный станок своими руками

Помогите проекту, раскажите друзьям:

Фильтр грубой очистки воды своими руками

Прежде чем приступать к рассмотрению этой темы, надо определить, какими будут все необходимые элементы приспособления. В этом случае ассортимент довольно широк.

Из чего создать корпус фильтра?

Если речь идет о самодельных устройствах, то первой претенденткой в большинстве случае становится практичная, иногда незаменимая, пластиковая тара. Например, бутылка объемом 5 литров. Однако вместимость зависит только от потребностей хозяев. Второй вариант — пластиковое ведро. Емкость для фильтрации должна не только вмещать определенное количество жидкости, но обеспечивать достаточно места для материалов-абсорберов.

Последовательность

1. Лутрасил либо натуральная ткань (вата) всегда находятся в самом низу конструкции. Этот слой обязан обеспечить отсутствие всех примесей на дне емкости для фильтрата. Естественно, лучшим кандидатом остается лутрасил, так как любая натуральная ткань будет впитывать загрязнения, а значит, вскоре ей начнет угрожать не только неприятный запах, но и начавшееся гниение.
2. Древесный уголь в простейших фильтрах становится средним слоем. Пористое вещество очищает жидкость от азота, органических примесей, пестицидов, хлора, от различных химических соединений. Оптимален покупной материал, потому что у него идеальная структура. Домашний уголь имеет худшую пористость, поэтому он будет менее эффективен в очистке. Заменой ему сможет стать обугленная кокосовая скорлупа или косточки абрикосов, персиков, слив.
3. Речной песок часто становится следующим слоем. Он задерживает различные крупные и мелкие частицы, примеси грунта или глины. Идеален речной песок, имеющий хорошо «обработанные», отшлифованные водой поверхности. Карьерный вид будет не лучшим вариантом: он во время фильтрации может слипаться. Лучшим выбором станет мелкая фракция материала, она гарантирует максимальную эффективность очистки.
4. Гравий средней, мелкой фракции — защита от очень крупных включений. Этот слой необходим в том случае, если воду для фильтрации берут из открытых естественных источников, либо из колодцев, которые давно не подвергались чистке.

По желанию хозяев список могут пополнить другие кандидаты.

Цеолит, серебро

Цеолит — минерал, имеющий вулканическое происхождение. Этот наполнитель для фильтров можно назвать универсалом. Он является более эффективным аналогом кварцевого песка, так как его пористость выше на 16%. Цеолит удаляет из воды:

• аммиак;
• аммоний;
• бактерии;
• вирусы;
• нефтепродукты;
• нитраты;
• органические примеси;
• патогены;
• пестициды;
• радиоактивные элементы;
• тяжелые металлы;
• фенол.

Цеолит избавляет жидкость от соли жесткости, смягчает воду, снижает концентрацию фторид- и хлорид-ионов. Сфера применения минерала не ограничивается водоочисткой. Его используют в медицине (пример — Смекта), пищевой промышленности, в растениеводстве и животноводстве.

Серебро не входит в состав самого фильтра для грубой очистки, однако его рекомендуют использовать для обеззараживания уже очищенной воды. Лучшая проба металла — 999. Серебром можно «облагораживать» водопроводную воду, однако пить неочищенную жидкость все же не рекомендуется.

Некоторые слои взаимозаменяемы. Например, место песка или угля может занять цеолит. Серебро для очистки не обязательно, но если этот полезный металл дома есть, то такое его применение целесообразно.

Делаем фильтр для воды своими руками для очистки колодезной и скважинной воды

Проблема очистки питьевой воды становится актуальной не только для горожан, но и для жителей сельской местности. Чтобы сделать воду из колодца или скважины пригодной для питья, можно изготовить фильтр для воды своими руками.

Для чего фильтровать колодезную воду?

Казалось бы, что может быть чище колодезной воды, воспетой в древних русских былинах? Увы, современная реальность совсем не похожа на сказку. Вода в частных колодцах может быть загрязнена самыми разными веществами, такими как:

• нитраты;
• бактерии и болезнетворные микроорганизмы;
• примеси, ухудшающие вкус и качество питьевой воды.

За избыток в питьевой воде нитратов, т. е. солей азотной кислоты, следует «благодарить» аграриев, которые широко применяют удобрения и пестициды при выращивании сельскохозяйственной продукции. Часть этих веществ неизбежно просачивается в водоносный слой грунта.

Самый простой фильтр можно сделать из пластиковой бутылки с наполнителем

Низкое качество и повреждения оборудования приводят к тому, что в воде появляется примесь ржавчины песка и т. п. Пить такую воду просто неприятно. Поэтому для дачи рекомендуется купить или смастерить хотя бы простой водяной фильтр.

Обзор фильтрационных материалов

Принцип работы фильтра прост и всем хорошо знаком. Необходимо пропустить воду через слой фильтрационного материала. Наполнитель может быть разным:

• ткань;
• вата;
• бумажные салфетки;
• марля;
• песок;
• трава;
• уголь;
• лутраксил.

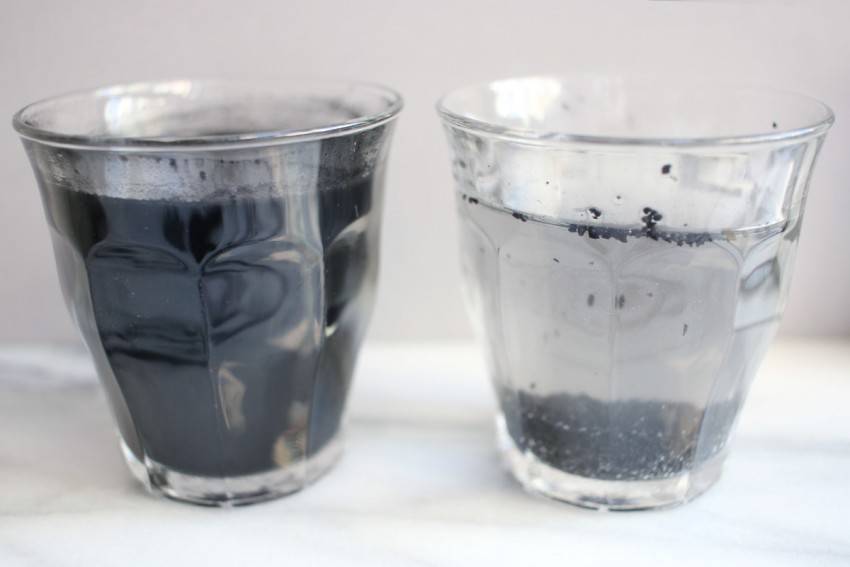

Древесный уголь можно купить в магазине или изготовить самостоятельно

Для регулярного применения используют другие материалы, в основном, древесный уголь. Его укладывают слоями, чередуя с песком, гравием, травой и т. п. Лутраксил представляет собой синтетический материал, изготовленный из полипропиленовых волокон.

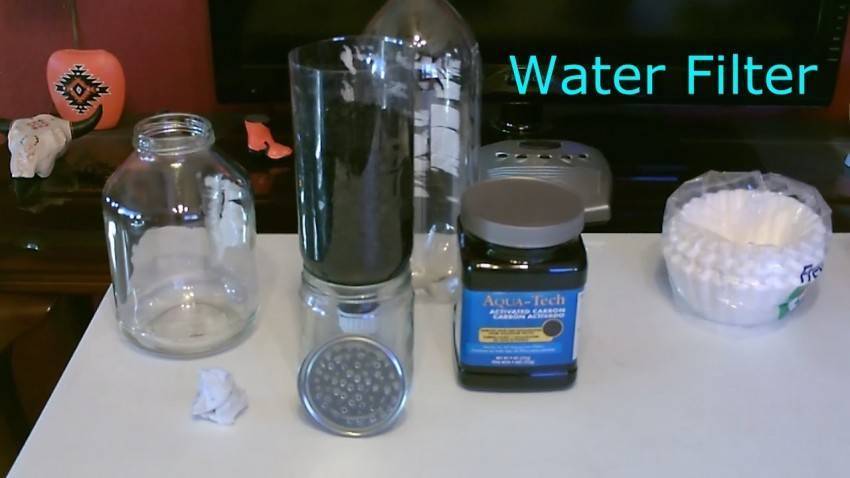

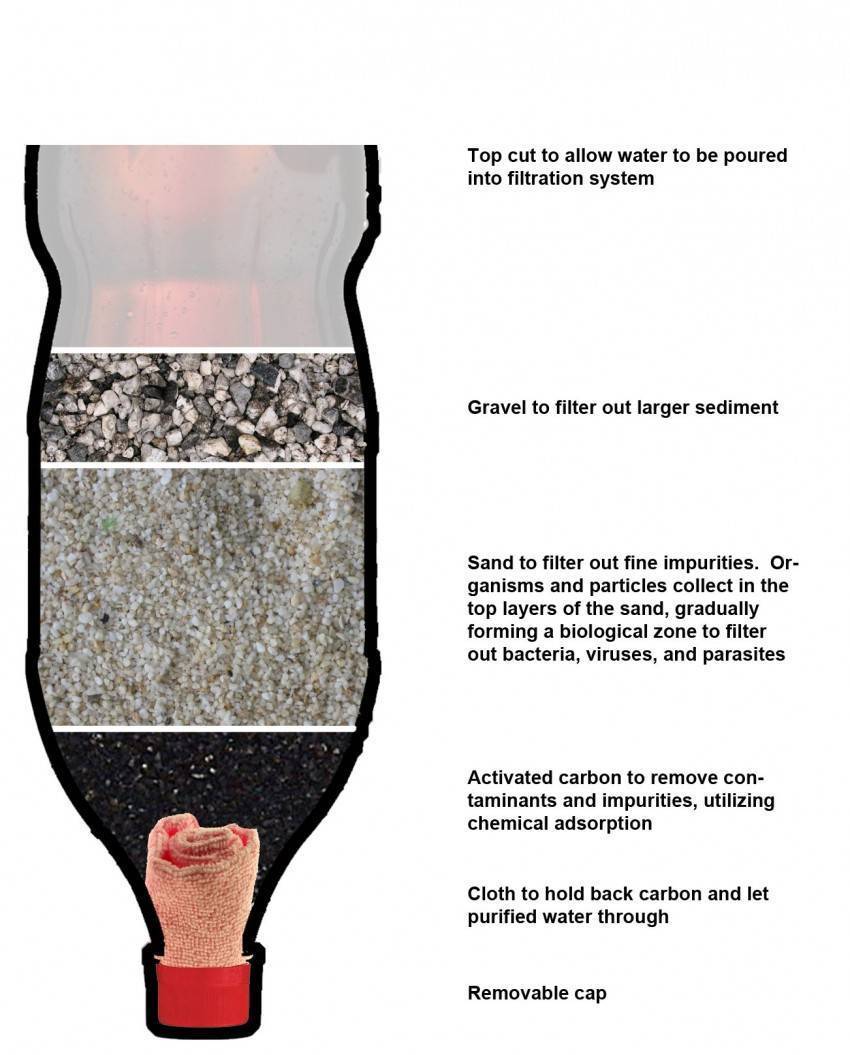

Простейший фильтр из пластиковой бутылки

Применение обычных бытовых фильтров для небольшой дачи редко бывает удобным. Такие устройства требуют поступления воды из водопровода под определенным давлением, а не на всякой даче есть водопровод в подходящими характеристиками. Кувшинные фильтры очищают воду слишком медленно.

Кроме того, придется постоянно менять картриджи. Поэтому самодельный фильтр для воды, сделанный из пластиковой бутылки и ведра с пластмассовой крышкой может стать самым приемлемым вариантом.

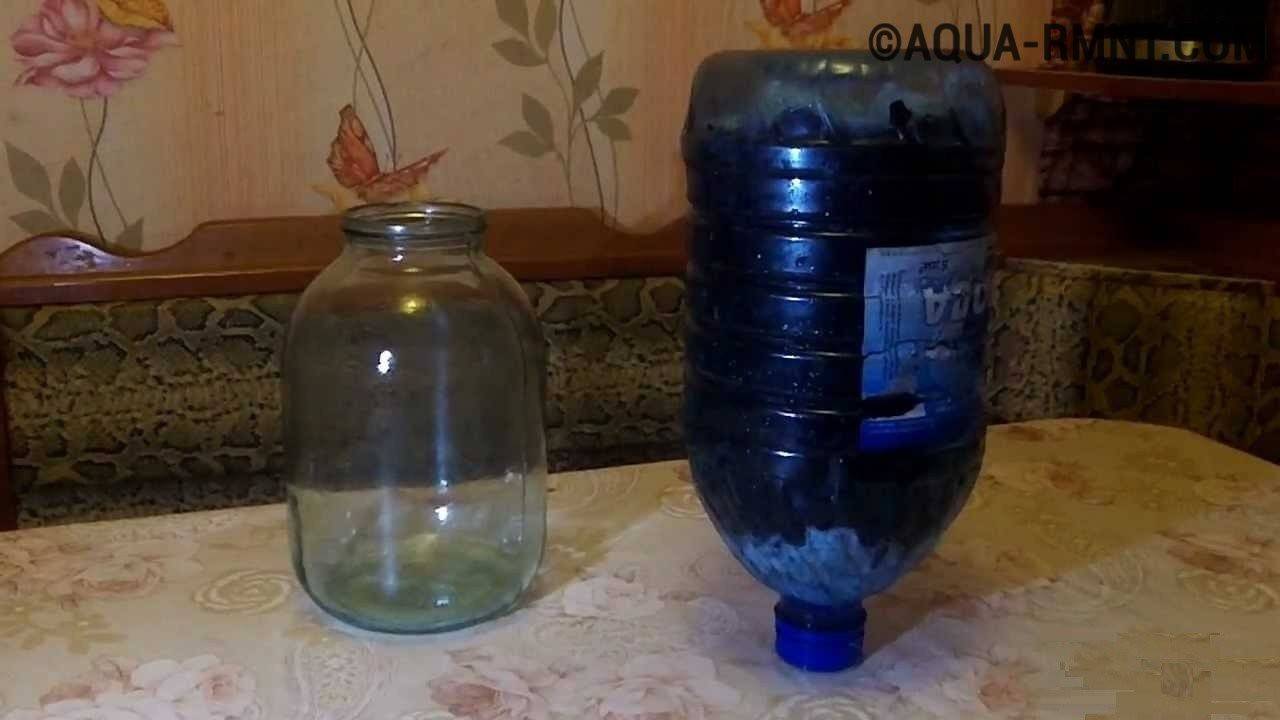

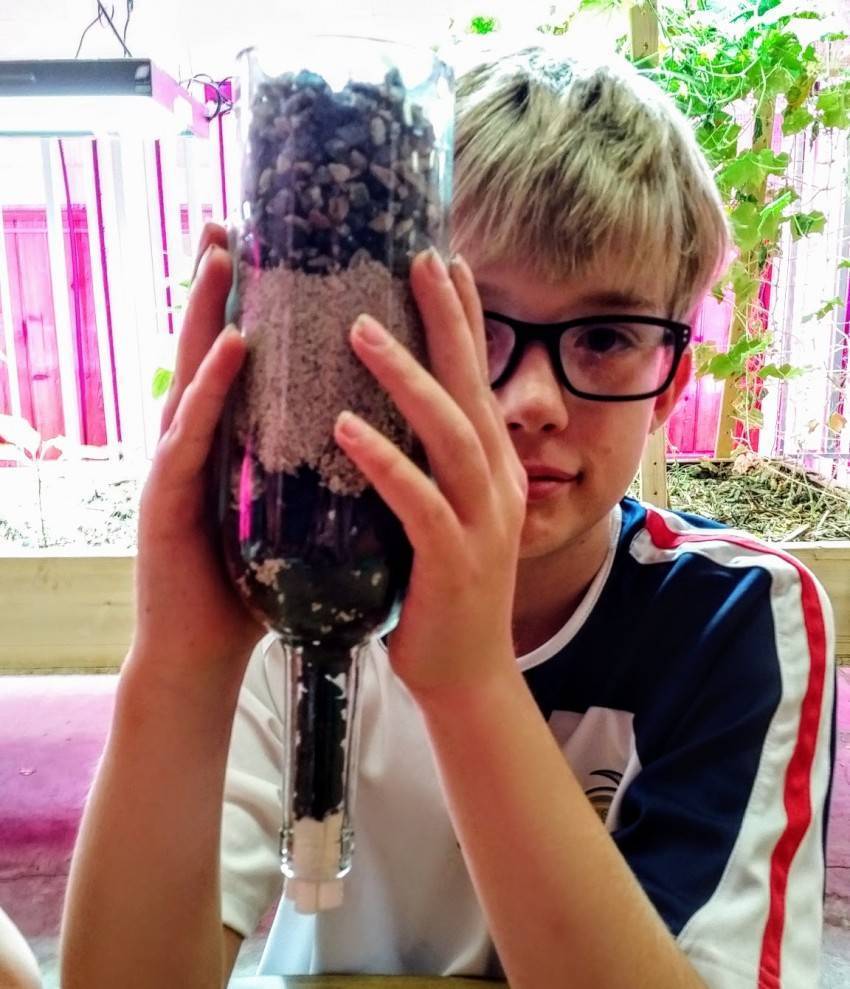

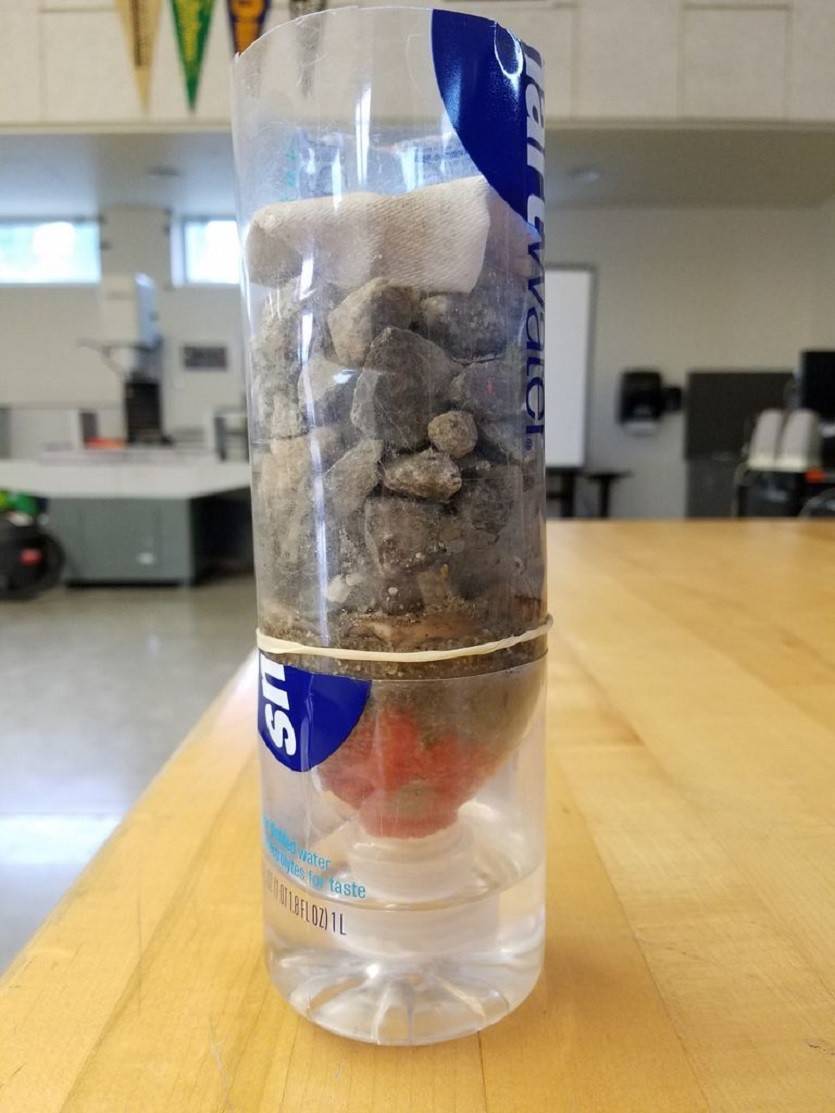

Самодельный фильтр для воды можно сделать из обычной пластиковой бутылки

В данном фильтре в качестве наполнителя используются уголь и обыкновенные тканевые салфетки

Самый простой фильтр для дачи изготавливается таким образом:

1. У пластиковой бутылки нужно срезать дно.

2. Вырезать подходящее отверстие в пластмассовой крышке ведра.

3. Вставить бутылку в отверстие горлышком вниз.

4. Заполнить фильтр наполнителем.

Сверху на принимающую емкость нужно установить пластиковую бутыль объемом 10 литров, в дне которой проделано заливное отверстие. Для изготовления фильтра можно использовать кусок полипропиленовой трубы на 40 мм. Верх и низ трубы закрывают кусками перфорированного пластика, который рекомендуется зафиксировать термоклеем. Труба заполняется древесным углем.

Такой самодельный фильтр должен плотно войти в горлышко стандартной десятилитровой бутыли. Остается соединить принимающий бак с фильтром и бутылью. В установку можно залить сразу полное ведро колодезной воды, которая через несколько часов отфильтруется. Таким образом в доме всегда будет запас чистой питьевой воды.

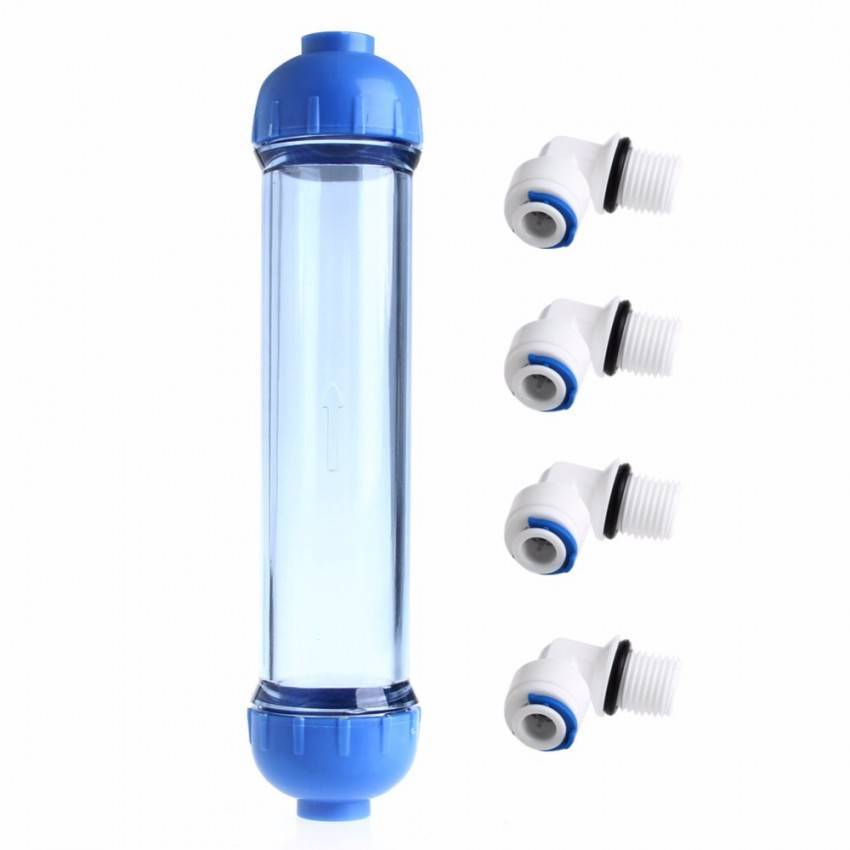

Трехколбовая конструкция для полноценного водопровода

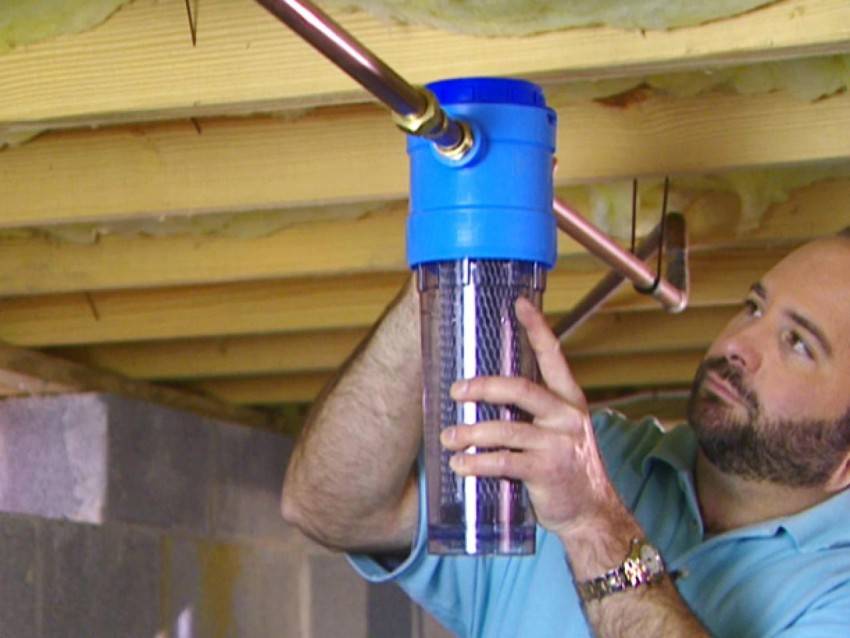

Счастливые обладатели полноценного водопровода в частном доме могут сделать трехколбовый самодельный фильтр для очистки воды. Для этого нужно:

1. Приобрести три одинаковых колбы.
2. Последовательно соединить колбы двумя переходниками-ниппелями в четверть дюйма. При этом необходимо строго придерживаться обозначений in/out, чтобы соблюсти направление движения воды. Резьбы ниппелей следует уплотнить ФУМ-лентой.
3. Крайние отверстия колб присоединяются к трубке на четверть дюйма с помощью прямых переходников.
4. Подключить фильтрационную систему к водопроводу тройником, который врезают в водопровод, используя коннектор 1/2”.
5. На выходе к системе фильтров подключают стандартный кран для питьевой воды.
6. Заполнить колбы фильтрующим материалом. Можно использовать полипропиленовый картридж, угольный фильтр и наполнитель от накипи.

Это интересно: Стены в коридоре — варианты отделки

Материалы для фильтрационного оборудования

В качестве материалов применяют нержавеющую сталь, пластмассу и черные металлы. Рассмотрим подробнее особенности и характеристики каждого из них.

Нюансы использования нержавейки

Лучшим материалом для изготовления скважинных фильтров является нержавеющая сталь. Она способна выдерживать высокие сминающие и изгибающие воздействия, а легирование делает ее невосприимчивой к окислению.

Трубы из нержавейки отличаются длительным сроком службы, однако стоимость их достаточно высока.

Все эксплуатационные характеристики нержавеющей стали характерны и для изготовленных из нее фильтровой сетки и проволоки, использующейся для навивки на деталь.

Для изготовления скважинного фильтра используется специальная сетка из металла или из синтетических нитей

Особенности применения пластика

Пластмасса – еще один материал, который широко используется для производства фильтров. Пластик абсолютно инертен, поэтому не подвержен процессам окисления. Он очень прост в обработке и имеет длительный срок эксплуатации.

Стоимость деталей из пластмассы невелика, что очень привлекает владельцев скважин.

Скважинные фильтры из пластиковых труб очень просты в обработке и стоят недорого. Однако их можно использовать только на небольших глубинах, что обусловлено небольшим запасом прочности

Основным недостатком пластика является низкая прочность. Вследствие этого он не способен выдерживать серьезные сдавливающие нагрузки, которые характерны для больших глубин.

Тонкости использования черных металлов

Черные металлы в качестве фильтров можно использовать только для скважин, дающих воду для технических целей. Это обусловлено тем, что они окисляются водой, в результате чего в ней появляется оксид железа. Медики не доказали, что он вреден для организма.

Однако при концентрации этого вещества больше, чем 0,3 мг/л вода будет оставлять неприятные желтые пятна на сантехнике, посуде и белье. Оцинкованные черные металлы тоже подвержены окислению.

Визуально вода с небольшим количеством примесей выглядит практически прозрачной. Но налет, образующийся на сантехнике, заставляет задуматься о вреде для здоровья при использовании такой воды в качестве питьевой

В результате чего в воде появляется не только оксид железа, но и оксид цинка. Последний раздражает слизистые оболочки и приводит к расстройству пищеварения.

Таким образом, специалисты настоятельно не рекомендуют использовать для изготовления фильтров для скважины черные металлы, в том числе и оцинкованные.

Это касается не только основы, но и фильтровой сетки, нижних секций обсадных труб, а так же проволоки, которая используется при креплении и изготовлении конструкции. В противном случае воду, полученную из скважины с таким фильтром, можно будет использовать только для технических целей.

Таким образом, для глубоких скважин следует лучше всего использовать детали из нержавеющей стали, а для небольших глубин или в случае использования дополнительной обсадной трубы оптимально монтировать пластиковые комплектующие.

Фильтр для скважины своими руками как сделать

Скважинные фильтры устанавливаются на донную трубу и опускаются в источник вместе с обсадной колонной, их самостоятельное изготовление бессмысленно, если вы не занимаетесь скважинным бурением. Задача актуальна для буровых организаций и индивидуальных буровиков, желающих сделать недорогой качественный фильтр с высокими характеристиками и параметрами, наиболее подходящими к конкретной скважине (глубина залегания, состав грунта).

Гравийный

Для устройства гравийного фильтра своими руками поступают следующим образом:

1. Вначале подбирают размер гравийной засыпки с учетом гранулометрического состава водоносного песка. Для этого загрязненная вода извлекается на поверхность, и после ее фильтрации определяется размер песчаных частиц.
2. Гравийная насыпка должна иметь размер гранул приблизительно в 8 раз превосходящий минимальный диаметр песчаных частиц или в 5 раз их максимальный диаметр. К примеру, если размерные параметры водоносного песка 0,5 – 1 мм., засыпка должна иметь размеры 4 – 5 мм., при песчинках 0,25 – 0,5 мм. размеры гравия составляют 2 – 2,5 мм.
3. Подобранная по размерам гравийная фракция погружается на скважинное дно методом свободного падения в водном потоке, ее минимальная толщина составляет 50 мм.
4. Допускается многослойная засыпка, начиная с более крупных фракций и переходом на мелкие частицы.

Рис. 11  Обсыпка обсадной колонны

Дырчатый фильтр для скважины с перфорацией

Перфорированный фильтр можно изготовить самостоятельно без особых усилий при наличии простого инструмента (дрель с подходящим сверлом). При устройстве перфорированного фильтра из 125 ПНД обсадной трубы поступают следующим образом:

1. Производят разметку, отмечая расстояние от нижней заглушки до окончания отстойника около 50 см., длина фильтрующий части с перфорацией при этом составляет 110 см.
2. Проводят вдоль трубы 4 равноудаленные линии, просверливают 4 ряда отверстий диаметром 20 – 22 мм. перьевым буром по дереву – их нужно выполнять в шахматном порядке. Расстояние между ними должно составлять около 10 см.
3. Образовавшиеся в процессе сверления заусенцы зачищают наждачной бумагой, можно их опалить газовой горелкой.

Если глубина залегания источника небольшая, количество дыр можно увеличить до 8 рядов, а также сделать дырчатые отверстия практически на всю длину 3-х метровой трубы, их количество будет составлять около 20 – 25 штук в ряду.

Рис. 12 Дырчатый фильтр своими руками

Щелевой

Изготовление щелевого фильтра редко проводят самостоятельно – процесс трудоемкий и отнимает много времени, при его устройстве поступают следующим образом:

1. Делают разметку вдоль трубной поверхности, разделив ее на 8 равноразмерных секторов, проведя 8 линий и отступая от концов по 50 см.
2. Для прорезки щелей берут болгарку с диском по металлу или бетону, при этом следует учитывать, что прорези от диска для металла будут иметь меньшую ширину.
3. Нарезку производят с шагом в 10 мм. на ширину сектора между двумя линиями, чередуя свободные продольные участки с прорезанными. При этом между прорезями оставляют ребра жесткости шириной 20 мм. через 10 – 20 линий.
4. После вырезания 4 продольных сегментов со щелевыми участками их поверхность очищают от заусенец наждачной бумагой.

Рис. 13 Пластиковая труба со щелями

Проволочные фильтровальные системы с сеткой

Изготовление проволочного фильтра в домашних условиях не представляется возможным – для обеспечения зазора между витками V-образной проволоки около 0,5 мм. требуется ее приваривание на жесткий каркас изнутри в тысячах точках.

В домашних условиях чаще всего изготавливают сетчатые фильтры, поступая следующим образом:

1. Берут за основу обсадную трубу с круглыми дырами, сделанными по описанной выше технологии. Навивают на ее поверхность капроновый шнур или проволоку из нержавейки окружностью около 2 – 5 мм. с расстоянием между витками 50 – 100 мм. Концы обмотки закрепляют скобками, винтами или прикручивают клеящей лентой.
2. Поверх обмотки одевают металлическую или синтетическую сетку, для ее фиксации применяют вторую наружную намотку проволокой или синтетическим шнуром.

Рис. 14  Изготовление сетчатого фильтра

Стадия моделирования фильтра

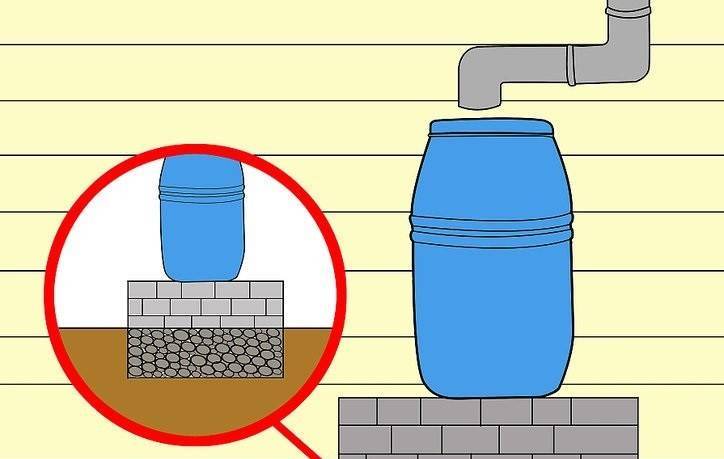

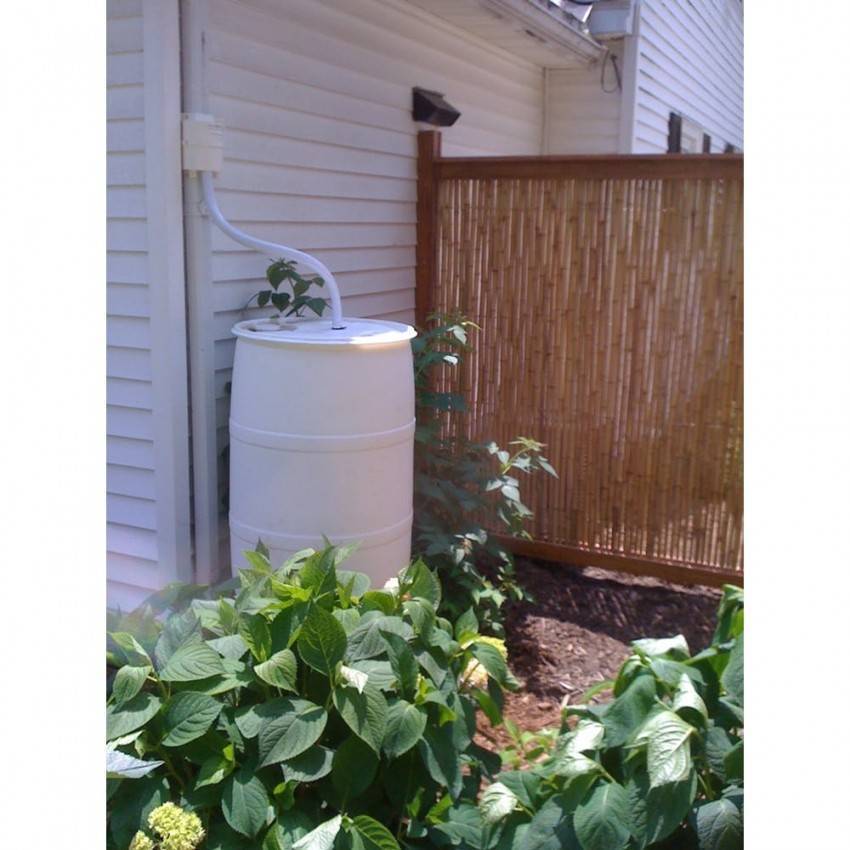

На этой стадии мы детально разберёмся, как же сделать фильтр для очистки дождевой воды.

Для начала насыпаем небольшой слой гальки, толщиной примерно 10-15 см на нижнее полотно. После чего поверх слоя гальки укладываем слой речного песка приблизительно такой же толщины. Далее укладываем небольшой слой гравия. Слой гравия и речного песка целесообразно устроить вместе, как единое целое.

Следующая стадия заключается в утрамбовке  — создаем очень плотную и довольно-таки толстую мембрану, которая и является фильтром. Все элементы фильтра нужно закрыть верхним полотном. Полотно можно менять по степени его загрязнения, а сам фильтр рекомендуется заменять каждый сезон, так как он, как и все материалы изнашивается.

Такой фильтр можно создать для емкостей любых размеров, главное соблюдать технологический процесс и правильное устройство фильтра.

Надеюсь эта статья будет для вас полезной и познавательной!

Выводы и полезное видео по теме

Пошаговый инструктаж по изготовлению сетчатого фильтра:

А этот ролик ознакомит с последовательностью работ по изготовлению скважинного фильтра из пластиковой трубы:

Если все сделано по правилам, фильтр прослужит очень долго, очищая подающуюся в дом воду от загрязнений и защищая скважинное оборудование от перегрузок и преждевременного выхода из строя.

У вас в скважине стоит самодельный фильтр, изготовленный по одной из инструкций, рассмотренных в статье? Расскажите, сложно ли вам было собирать его и с какими нюансами вы столкнулись.

Или в процессе сооружения фильтрующего приспособления у вас возникли вопросы? Не стесняйтесь, спрашивайте совет, оставив свой вопрос в блоке комментариев – мы постараемся помочь вам.
