Разновидности выключателей с одной клавишей управления
По способу монтажа различают три основных вида одноклавишных выключателей:
- для скрытой проводки, которую применяют сейчас при строительстве современных зданий;
- для наружного монтажа (такие изделия в основном востребованы в загородных постройках);
- для монтажа на шнур осветительного прибора.
По степени защищенности внутреннего механизма от пыли и влаги:
- для закрытых помещений (IP20);
- для помещений с повышенной влажностью (IP44);
- для наружного использования (IP65).
По количеству внутренних коммутируемых контактов:
- однополюсные (с 1 группой контактов, подключаемых в разрыв провода «фазы»);
- двухполюсные (с 2 группами контактов, отключающих от электроприбора оба питающих провода: «ноль» и «фазу»);
- проходные, которые имеют три контакта.
По способу подсоединения электрических проводов выключатели бывают:
- с винтовыми зажимами;
- с подпружиненными фиксирующими клеммами.
Установка люстры
В этом случае изначально нужно вывести в месте крепления люстры два фазных провода и один нулевой.
У самой люстры также будет несколько проводов (минимум три), где фаза маркирована L, а ноль – N
Обратите на маркировку внимание и запомните ее
- Найти фазу в выключателе при помощи отвертки-индикатора.
- Повесить светильник (люстру) на крюк
- Соединить фазные провода с соответствующими на люстре, нулевой – с нулевым.
- Тщательно изолировать места скруток. Это гарантирует и пожаробезопасность, и прочность контакта.
Видео-инструкция, как подключить люстру на двуклавишный выключатель для скрытой проводки:
Итак, мы рассмотрели все основные моменты, касающиеся двухклавишных выключателей. Это – очень практичная электрофурнитура, которую можно использовать в самых разных местах: в жилом доме, на балконе, во дворе. Монтаж таких приборов ничем не отличается от любых других, поэтому его можно с легкостью выполнить своими силами.
Выключатель: двухклавишный утопленного типа при скрытой проводке
ЛОКАЛЬНАЯ РЕСУРСНАЯ ВЕДОМОСТЬ ГЭСНм 08-03-591-05
| Наименование | Единица измерения |
| Выключатель: двухклавишный утопленного типа при скрытой проводке | 100 шт. |
| Состав работ | |
| 01. Установка коробок. 02. Установка приборов. 03. Присоединение. 04. Опробование на зажигание. |
ЗНАЧЕНИЯ РАСЦЕНКИ
В расценке указаны прямые затраты работы на период марта 2014 года для города Москвы, которые рассчитаны на основе нормативов 2014 года с дополнениями 1 путём применения индексов к ценам используемых ресурсов. Индексы применялись к федеральным ценам 2000 года.
Использованы следующие индексы и часовые ставки от «союза инженеров-сметчиков»:
Индекс к стоимости материалов: 7,485
Индекс к стоимости машин: 11,643
Используемые часовые ставки:
В скобках указана оплата труда в месяц при данной часовой ставке.
Часовая ставка 1 разряда: 130,23 руб. в час (22 920) руб. в месяц.
Часовая ставка 2 разряда: 141,21 руб. в час (24 853) руб. в месяц.
Часовая ставка 3 разряда: 154,46 руб. в час (27 185) руб. в месяц.
Часовая ставка 4 разряда: 174,34 руб. в час (30 684) руб. в месяц.
Часовая ставка 5 разряда: 200,84 руб. в час (35 348) руб. в месяц.
Часовая ставка 6 разряда: 233,96 руб. в час (41 177) руб. в месяц.
Перейдя по этой ссылке, Вы можете посмотреть данный норматив рассчитаный в ценах 2000 года.
Основанием применения состава и расхода материалов, машин и трудозатрат являются ГЭСН-2001
ТРУДОЗАТРАТЫ
| № | Наименование | Ед. Изм. | Трудозатраты |
| 1 | Затраты труда рабочих-монтажников Разряд 4,2 | чел.-ч | 26,24 |
| 2 | Затраты труда машинистов (справочно, входит в стоимость ЭМ) | чел.-ч | 0,03 |
| Итого по трудозатратам рабочих | чел.-ч | 26,24 | |
| Оплата труда рабочих = 26,24 x 179,64 | Руб. | 4 713,75 | |
| Оплата труда машинистов = 7,42 (для начисления накладных и прибыли) | Руб. | 7,42 |
Смета на ремонт квартиры — проще не бывает.
ЭКСПЛУАТАЦИЯ МАШИН И МЕХАНИЗМОВ
| № | Шифр | Наименование | Ед. Изм. | Расход | Ст-сть ед.Руб. | ВсегоРуб. |
| 1 | 021102 | Краны на автомобильном ходу при работе на монтаже технологического оборудования 10 т | маш.-ч | 0,03 | 1567,73 | 47,03 |
| 2 | 400001 | Автомобили бортовые, грузоподъемность до 5 т | маш.-ч | 0,02 | 1014,92 | 20,30 |
| Итого | Руб. | 67,33 |
РАСХОД МАТЕРИАЛОВ
| № | Шифр | Наименование | Ед. Изм. | Расход | Ст-сть ед.Руб. | ВсегоРуб. |
| 1 | 405-0219 | Гипсовые вяжущие, марка Г3 | т | 0,00315 | 5463,9 | 17,21 |
| 2 | 509-0783 | Втулки изолирующие | шт. | 0,102 | 2020,95 | 206,14 |
| 3 | 999-9950 | Вспомогательные ненормируемые материальные ресурсы (2% от оплаты труда рабочих) | руб. | 5,21 | 0,00 | |
| Итого | Руб. | 223,35 |
ИТОГО ПО РЕСУРСАМ: 290,68 Руб.
ВСЕГО ПО РАСЦЕНКЕ: 5 004,43 Руб.
Вы можете посмотреть данный норматив рассчитаный в ценах 2000 года. перейдя по этой ссылке
Расценка составлена по нормативам ГЭСН-2001 редакции 2014 года с дополнениями 1 в ценах марта 2014 года.Для определения промежуточных и итоговых значений расценки использовалась программа DefSmeta
Смета на строительство дома, на ремонт и отделку квартир — программа DefSmeta
Аренда программыВ программе предусмотрен помощник, который превратит составление сметы в игру.
С этим читают
Технические характеристики Выключателя двухклавишного скрытой проводки Этюд 10А бел. SchE BC10-002B
Количество исполнительных клавиш – 2.Номинальное напряжение – 250 Вольт.Материал – Пластик.Номинальный ток – 10 Ампер.Способ монтажа – Скрытый (под штукатурку).Поверхность – Необработанная.Коммутируемый ток люминесцентных ламп – 10 AX.Цвет – Белый.Наличие галогенов – Нет.Подходит для степени защиты IP – IP20.Поверхность для надписи – Нет.Кнопочный, клавишный переключатель – Нет
- Материал Прочее
- Цвет Белый
- Способ монтажа Скрытой установки
- Код товара Schneider Electric#bc10002b
- Тип крепления Винтовое крепление
- Номин. ток 10 А
- Вид/марка материала Прочее
- Не содержит (без) галогенов Да
- Схема подключения Переключатель на 2 направления
- Тип включения/управления Клавиша/кнопка
- Тип комплектации В сборе с корпусом
- Возвратно-нажимной Нет
- Защитное покрытие поверхности Прочее
- Тип поверхности Глянцевый
- С полем для надписи Нет
- Подсветка Без подсветки
- Подходит для степени защиты (IP) IP20
- Номин. напряжение 250 В
- Коммутируем. нагрузка для люминесц. ламп 10 AX
- Сигнальный контакт состояния Нет
- Способ подключения Винтов. зажим/клемма
- Выключатель стиральной машины Нет
Похожие товары
| Товар | Наличие | Цена |
| Выключатель 2-кл. ОП Валентина А56-025 бел.зол. Кунцево 7635 / Выключатель 2-кл. ОП Валентина 10А IP20 А56-025 бел./зол. Кунцево 7635 | 41 | 52.95 р. |
| ПРИМА С/У 1-клавишный ВЫКЛЮЧАТЕЛЬ 10А 250B,БЕЛЫЙ,опт.уп.Россия Schneider Electric / ПРИМА С/У Белый Выключатель 1-клавишный 10А (в сборе) (опт.упак.) | VS1U-116-B | Schneider Electric | 561 | 55.30 р. |
| ПРИМА О/У 1-клавишный ВЫКЛЮЧАТЕЛЬ 10А 250B,БЕЛЫЙ,розн.уп.Россия Schneider Electric / Выключатель 1-кл. ОП Прима 10А IP20 бел. (розн. упак) SchE VA1U-112-BI | 87 | 59.78 р. |
| ПРИМА С/У 1-клавишный ВЫКЛЮЧАТЕЛЬ 10А 250B,БЕЛЫЙ,розн.уп.Россия Schneider Electric / Выключатель 1-кл. СП Прима 10А IP20 бел. (розн. упак) SchE VS1U-116-BI | 82 | 59.83 р. |
| ПРИМА О/У 2-клавишный ВЫКЛЮЧАТЕЛЬ 10А 250B,БЕЛЫЙ,опт.уп.Россия Schneider Electric / ПРИМА О/У Белый Выключатель 2-клавишный 10А (в сборе) (опт.упак.) | VA5U-214-B | Schneider Electric | 259 | 63.02 р. |
| ПРИМА О/У 2-клавишный ВЫКЛЮЧАТЕЛЬ МОНТ.ПЛ.10А 250B,БЕЛЫЙ,опт.уп.Россия Schneider Electric / Выключатель 2-кл. ОП Прима 10А IP20 бел. (опт. упак) SchE VA5U-214M-B | 56 | 72.73 р. |
| ЭТЮД О/У 1-клавишный ВЫКЛЮЧАТЕЛЬ 10 АХ, БЕЛЫЙ, Россия Schneider Electric / ЭТЮД О/У Белый Выключатель 1-клавишный | BA10-001B | Schneider Electric | 2236 | 73.01 р. |
| ПРИМА С/У 2-клавишный ВЫКЛЮЧАТЕЛЬ 10А 250B,БЕЛЫЙ,опт.уп.Россия Schneider Electric / ПРИМА С/У Белый Выключатель 2-клавишный 10А (в сборе) (опт.упак.) | VS5U-218-B | Schneider Electric | 264 | 73.35 р. |
| ЭТЮД О/У 1-клавишный ВЫКЛЮЧАТЕЛЬ 10 АХ, КРЕМОВЫЙ, Россия Schneider Electric / ЭТЮД О/У Кремовый Выключатель 1-клавишный | BA10-001K | Schneider Electric | 402 | 73.75 р. |
| ЭТЮД С/У 1-клавишный ВЫКЛЮЧАТЕЛЬ 10 АХ, БЕЛЫЙ, Россия Schneider Electric / ЭТЮД С/У Белый Выключатель 1-клавишный | BC10-001B | Schneider Electric | 713 | 74.34 р. |
- Офис: Москва, ул. Кусковская, д. 20А, офис 706
- E-mail: info@e-kc.ru
- Тел: +7 (495) 777-83-45 Факс: +7 (495) 777-83-45
Информация о технических характеристиках, наличии на складе, стоимости и изображениях товаров не является публичной офертой.
Тонкости подключения двухкнопочных выключателей в домах с разными системами заземления
В зависимости от новизны электросети в доме, меняется и её способ заземления. Именно этот показатель влияет на различие установок двухкнопочных выключателей света для заземляющих систем типа TN-C, TN-S, TN-C-S.
Схема подключения выключателя с двумя клавишами в сети с заземлением TN-C
Обратите внимание на схему: здесь выключатель коммутирует только фазовые проводники
По схеме видим, что из общего электрощита на распределительную коробку приходит фаза (красный) и ноль (синий). Нулевой проводник соединяется с соответствующими контактами на двух светильниках. В то время, когда фаза приходит к выключателю на контакт L, после чего выходит из контактов L1, L2 или «1», «2» в зависимости от модели устройства. Далее проводник из первого контакта через распределительную коробку идёт к первому светильнику, а жила со второго, соответственно, − ко второму источнику освещения. Все соединения проводов на схеме отображены жирными точками.
Схема установки двухклавишного выключателя с системами заземления TN-S и TN-C-S
Третьего проводника может и не быть в электросети, если она старого образца
Схема подключения двухклавишного устройства будет производиться подобным образом, как и предыдущая, единственным отличием считается наличие жёлто-зелёного заземляющего проводника, выходящего из распределительного щитка. Защитный кабель, как и «фаза», и «ноль», приходит вместе в распределительную коробку. Откуда уходит только светильник и соединяется с соответствующим по цвету кабелем.
ОБРАТИТЕ ВНИМАНИЕ!
Если в вашей домашней электросети отсутствует третий защитный провод, значит, подключать имеющийся проводник на люстре никуда не нужно. В квартире можно выполнить только защитное зануление.
Виды выключателей для бытового применения
Решая, как подключить лампочку через выключатель, стоит разобраться в разновидностях приборов.
По количеству клавиш
Клавиш может быть несколько или одна. Многоклавишные приборы применяют для управления несколькими источниками света или группой ламп на одном осветительном приборе. Функциональность переключателя не зависит от количества клавиш.
По способу монтажа

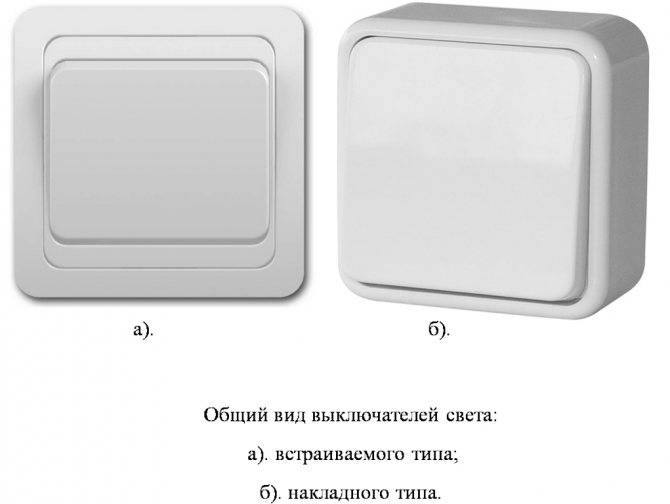

В зависимости от способа установки переключатели бывают накладные и встраиваемые. Чаще используют последний вариант, потому что он совместим со скрытой проводкой. Для монтажа выключателя в стене высверливают отверстие и предварительно устанавливают в него подрозетник сечением 6,8 см.
Накладные разновидности устанавливают на стену в помещении. Они совместимы с открытой и скрытой проводкой. Поскольку агрегат сильно выступает над поверхностью стены, в интерьере он смотрится не лучшим образом. Чаще их применяют в хозяйственных помещениях и подсобках. Если класс защиты корпуса довольно высокий, то накладной выключатель разрешено устанавливать на улице или в помещении с высокой влажностью.
Классы защиты выключателей

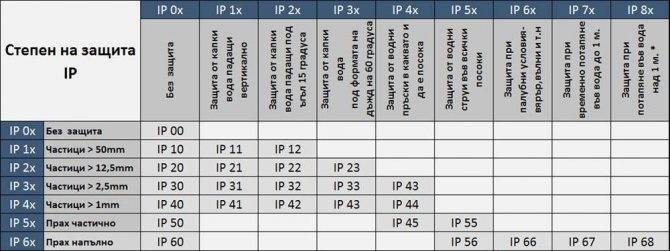

Класс защиты коммутативного устройства обозначают буквами ІР и двухзначным числом, в котором первая цифра указывает на степень защиты от пыли и твердых частиц, а вторая – это показатель влагозащищенности. Первое число бывает в пределах 0-6, а второе – 0-9. Большее значение указывает на более высокий класс защиты.
Для установки в жилой комнате достаточно прибора с классом защиты ІР20. Для кухни лучше выбрать модель класса ІР44. В неотапливаемом помещении или в ванной комнате устанавливают агрегат типа ІР45. Для установки за пределами дома подходят только модели со степенью защиты ІР от 55 до 66.
Виды по типу клемм и способу управления
В зависимости от управляющего механизма коммуникативные устройства подразделяют на следующие виды:
- Клавишные имеют качающийся механизм, который фиксируется в любом крайнем положении. Конструкция бывает с пружинами, коромыслом, шариками и другими деталями для закрепления клавиши в нужном положении.
- Кнопочные разновидности бывают с фиксацией и без нее. В последнем случае дополнительно используют релейное устройство для замыкания цепи.
- Модели поворотного типа сегодня практически не используют, кроме случаев, когда нарочно создают помещение в ретро-стиле. Это конструкции накладного типа.
- Приборы со шнурком удобны при расположении возле кровати или в другом месте отдыха.
- Сенсорные агрегаты легко переключать, потому что для этого достаточно коснуться поверхности.
- Разновидности с дистанционным управлением удобны тем, что свет можно включать и отключать не вставая.
Многие переключатели укомплектованы винтовыми клеммами. Для подсоединения зачищенный конец жилы запускают в гнездо, а для фиксации в клемме отверткой затягивают небольшой винт. Моножильные провода закрепляют напрямую в клеммах, а их многожильные разновидности требуют предварительного надевания клеммного наконечника.
В современных выключателях стоят пружинные клеммы без винта. Провод просто вставляют в отверстие до упора. Происходит автоматическая надежная фиксация. Однако некоторые электрики уверяют, что подобный способ соединения не очень долговечный в сравнении с винтовыми клеммами.
Схема подключения выключателя в распределительной коробке
Посмотрите на рисунке на схему управления светом при помощи проходных и перекрёстных переключателей. Он производится следующим образом: На требуемые места установить перекидные коммутирующие конструкции Вывести от них кабели трехжильные Монтировать электросветильник, или несколько, заведенные в параллельное соединение Вывести от него них двужильный кабель Установить соединительную коробку.
Схема проста, и для ее создания не нужно иметь особых навыков или знаний. Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно. РФ domikelectrica.
На любое, до В. Особенности переключателей перекрестного типа исполнения: Для их подключения используются исключительно четырехжильные провода. Конструкция простого выключателя с одной клавишей: 1 — клавиша, с помощью которой механизм водится в действие; 2 — декоративная рамка; 3 — рабочая часть, в которой заключен электрический механизм Выключатели устанавливают во всех помещениях, где присутствуют какие-либо приборы освещения, не оснащенные кабелем питания например, для торшеров или настольных ламп он не нужен.
При отсутствии такого устройства его можно сделать из двухклавишного проходного прибора. Открытый или закрытый способ монтажа кабеля принципиально на расстановку элементов схемы не влияет. И этот прибор каждым нажатием клавиши переключает их накрест.
Критерии подбора выключателя и других компонентов
Перед тем как подключить двухклавишный выключатель, следует разрешить вопрос о требующихся сетевых характеристиках и типе проводки, мощностных показателях потребителей, силе тока и сечении проводов.
Для осветительного прибора, имеющего две группы лампочек (одна 100-ваттная и три 40-ваттных), показатель потребляемой мощности составит P=220 Вт. Для расчета используем формулу:
Для подобной нагрузки понадобится двухклавишный переключатель с корпусом из пластика на 3 Ампера и проводным сечением 0,75 миллиметра.
В другом случае нужно обеспечить освещением большое помещение, где используются две группы по 8 источников света с тремя 80-ваттными лампочками дневного света на каждый светильник. Мощностная характеристика: P = (80 х 3 х
В указанном выше примере понадобится керамический двухклавишный выключатель с допустимой нагрузкой 10 Ампер. Проводное сечение подбирается согласно специальным таблицам, имеющимся в ПУЭ. По большей части применяется трехжильный кабель из меди с сечением 0,75 – 1,5 миллиметра.
Самые распространенные типы кабеля:
- ВВГ — кабель с тремя проводами из меди и ПВХ-изоляцией в общей изолирующей оболочке;
- ПУНП — расшифровывается как провод установочный плоский. Применяется для создания скрытой проводки без штробирования. Фиксируется на стенах с помощью скобок, а сверху маскируется штукатурным слоем. Кабель оснащается двойным слоем изоляции из ПВХ, пластиковой общей оболочкой.
Установка
- Перед началом подключения отключаем систему от напряжения и выводим к месту установки все нужные провода. От распределительной коробки к выключателю спускается первый фазный провод (в соответствии с ПУЭ его сечение должно быть не менее 1мм2), от одной группы светильников – второй, от второй группы светильников – третий. В общей сложности к месту подключения подходит три провода.
- Затем необходимо закрепить короб на стене. В большинстве моделей для этого нужно вынуть клавиши и механизм, а основание прикрутить к стене саморезами. Фиксируем механизм обратно.
- Далее заводим зачищенные концы проводов внутрь коробки и производим подключение. Внизу необходимо зафиксировать общий фазный провод, к верхним токоведущим частям подсоединить провода от светильников.
- Собираем клавиши выключателя и устанавливаем декоративные панели.
- Подаем напряжение и проверяем работоспособность системы. Если модель предусматривает диодную подсветку, то сразу после подключения электричества она должна засветиться.
В целом при нажатии одной клавиши должна загораться одна группа светильников, при нажатии второй – другая, при нажатии обеих клавиш должны гореть все лампы. Видео-инструкция о подключении наружного двухклавишного выключателя для открытой проводки:
Двухклавишные, или, как их еще называют, двойные выключатели для открытой проводки – одни из наиболее практичных и надежных элементов электрической системы. Они никогда не утратят актуальности из-за простоты монтажа, ведь далеко не всегда есть время и возможность долбить стену, устанавливая чуть более декоративные выключатели под скрытую проводку
Важно правильно выбрать и установить устройство, и оно будет бесперебойно работать не одно десятилетие
Виды, дизайн и рекомендации по выбору
В строительных магазинах представлен большой ассортимент двухклавишных выключателей для скрытой проводки.
Несмотря на появление усовершенствованных разновидностей, самым большим спросом по-прежнему пользуются клавишные выключатели. Изготавливают их из разных материалов, им свойственны разные цвета и формы, фактуры. Также выключатели могут быть традиционно квадратной формы или овальной, круглой. Чаще всего производят конструкции из качественного пластика и металла.
При выборе двойного выключателя нужно обращать внимание на следующие технические характеристики:
- Качество материалов, из которых изготовлены контакты.
- Материалы, используемые для изготовления корпуса и клавиш.
- Наличие защелок или кнопок, качество сборки.
Необходимо изучить параметры, которые фиксируются на корпусе.
Средняя стоимость двухклавишных выключателей колеблется в пределах 100-300 рублей. Чаще всего основополагающим фактором в ценообразовании является дизайн корпуса.
Схемы подключения двойного выключателя
Конструкция двухклавишного выключателя – это два одноклавишных, которые установленны в единый корпус.
Схема соединения состоит из:
- лампочек, соединенных параллельно;
- выключателя;
- распределительной коробки;
- источника питания на 220 В.
В распределительную коробку вводится:
- кабель с двумя проводами (один из них фаза, второй – ноль) со щита (источника питания);
- кабель на 3 провода от переключателя;
- 2 кабеля на 3 провода от осветительного прибора (приборов).
Фаза источника питания соединяется с фазой двухклавишного переключателя. Свободными остаются две жилы от осветительного прибора и две – от выключателя. Их необходимо попарно соединить.
Чтобы расключить жилы в распределительной коробке, лучше всего использовать быстрозажимные клеммы.
Для подключения проводов к осветительному прибору требуются клеммные колодки. В них согласно маркировке заводятся жилы. Фаза присоединяется к центральному контакту источника света, ноль – к цоколю.
После нажатия любой из клавиш цепочка замыкается, светильник (или часть лампочек люстры) загорается. Повторное нажатие цепочку размыкает.
Инструменты
Что касается инструментов, то их список должен состоять из:
- отверток для крестового и плоского шлицов;
- монтажного ножа или устройства, с помощью которого будет сниматься изоляция;
- бокорезов;
- уровня;
- пассатижей;
- молотка и зубила (на случай если надо будет делать небольшую штробу или отверстие для подрозетника).
Монтаж электропроводов
Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка. После этого надо подключить сам выключатель и светильники к проводке.
Прокладка всех проводов осуществляется согласно схеме, которую мы разместили выше.
Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.
Если же дом используется в течение многих лет и действующие электропровода не подходят, то их нужно менять. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Когда они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели.
Другие подготовительные работы
Когда правильные кабели размещаются на своих местах, приступают к их подключению. Хочется также отметить, что будет очень правильно и безопасно, если отключить электроснабжение в доме или квартире перед тем, как вы будете осуществлять любые работы по замене проводки и перед тем, как вы подключите выключатель двойной.
Стоит отметить, что достаточно будет отключить автоматический переключатель, который стоит в начале ветки, предназначенной для подачи тока к осветительным приборам.
Если в распределительном щитке все автоматические выключатели подписаны, то это очень хорошо, поскольку вы сразу отключите нужный. В противном случае надо экспериментом путем определить нужный автомат. Об этом время от времени отмечается в тех видео, которые рассказывают о том, как надежно и правильно подключить выключатель двойной.
И так, когда все подготовительные работы сделаны и провода размещаются согласно схеме, можно приступать к подключению двухклавишного выключателя.
Особенности подключения
Подрозетник с введенными проводами
Сначала осуществляют подготовку концов проводов, которые надо подключить. У нас есть три провода: один фазный входной и два выходных (их будут подключать к отдельным люстрам или лампам). Концы электропроводов зачищают, то есть снимают изолирующий материал на отрезке, который равняется 10-ти сантиметрам.
Далее чтобы подключить эти провода, на двойном выключателе света нужно найти клеммы или зажимы, которые предназначены для фазного входного и выходного проводов. Первый зажим обозначается буквой «L».
При этом этот зажим является единственным и находится с одной стороны. С другой стороны находятся клеммы или зажимы для выходных электропроводов. В каждую клемму или зажим вставляются соответствующие электропровода.
Этот способ подключения касается тех двойных включателей, которые имеют один корпус и не имеют модулей. Модульный двойной выключатель, который будет регулировать работу люстры, надо подключить несколько по-другому. Входной кабель вставляется в клемму одного модуля.
Она также имеет обозначение «L». Рядом с ней есть еще одна клемма. Эту клемму и клемму с надписью «L» второго модуля соединяют с помощью короткого провода.
Таким образом происходит подключение к фазному проводу. Выходные электропровода подключаются таким же способом, который используется для корпусного включателя. Выходные клеммы обозначены стрелками.
Все работы по присоединению электропроводов сделаны и остается только установить и закрепить выключатель в монтажной коробке. Для этого устанавливают устройство в монтажную коробку.
Если использовались жесткие электропровода, то перед установкой в коробку их следует легко подогнуть к основанию выключателя. Закрепление в подрозетнике осуществляется либо с помощью болтов, либо с помощью специальных зажимных лапок. Этот процесс зависит от того, какой выключатель вы приобрели.
Некоторые двойные выключатели имеют рамку и клавиши, которые снимаются. Понятно, что эти элементы снимают перед самым монтажом и устанавливают тогда, когда произошло закрепление основания устройства.
