Дроссель для люминесцентных ламп: схема подключения люминесцентной лампы с дросселем

Конструктивные особенности и принцип действия

Устройство лампы ДРЛ

Лампа ДРЛ имеет стандартную конструкцию для газоразрядных светильников. Она состоит из трех частей – стеклянной колбы, цоколя и горелки. Внутри горелки располагаются электроды и ограничительный резистор. В колбе откачивается воздух, после чего ее наполняют азотом. По внутренней поверхности нанесен люминофор. В горелке находится смесь инертных газов и ртути. Цоколи лампочки бывают разные, стандарт – Е14 и Е27.

Работает ДРЛ лампочка аналогично газоразрядным. При подаче напряжения на токоведующие части возникает тлеющий разряд. В результате накапливаются электроны и ионы и нагревается внутренняя часть трубки. Ртуть испаряется, тлеющий разряд становится дуговым. По мере роста количества паров ртути возрастает яркость свечения. Получаемый ультрафиолетовый свет попадает на люминофор. При прохождении через него он преобразуется в видимое излучение.

Виды

дрюссель ЭПРА

Существует несколько различных классификаций дросселей по разным параметрам, основным является их деление по тем же техническим характеристикам, что и ламп, которые планируется подключать к этим элементам.

В соответствии с этим, они подразделяются по мощности и бывают следующего вида:

1. 9Вт предназначается для люминесцентных источников света энергосберегающего типа.
2. 11Вт также используются для энергосберегающих источников света и малогабаритных светильников.
3. 15Вт подходит для любого типа источников света соответствующей мощности, которые используются в небольших и настольных светильниках.
4. 18Вт используются как для обычных настольных светильников, так и для подобных ламп офисного образца, которые потребляют большую мощность.
5. 36Вт предназначены для люминесцентных разновидностей ламп с небольшим показателем мощности.
6. 65Вт уже возможно использовать для многоламповых источников света, которые монтируются в поверхность потолка.
7. 80Вт подходят для наиболее мощных люминесцентных ламп.

Определить дроссели, которые подходят для люминесцентных ламп достаточно просто, они имеют специальную маркировку ЭПРА или ПРА. Существуют специфические разновидности данных элементов, которые рассчитаны сразу на несколько источников света.

Вместо них также можно использовать современные электронные дроссели, которые могут рассчитывать мощность на две или более лампы.

Это является еще одним способом их классификации:

1. Электронные разновидности, которые были разработаны и внедрены в массовое пользование относительно недавно, обладают рядом значимых преимуществ, в том числе легкостью монтажа. Это обуславливается тем, что наличие электронного дросселя позволяет полностью исключить из схемы стартер и выполнять его функции. Его применение на практике позволяет снизить мерцание светильника, подавить рабочие шумы, а также избавиться от пульсаций лампы при начальном розжиге.
2. Электромагнитная разновидность, которая всегда имеет последовательное подключение с лампой. Ее холодный запуск не представляется возможным, поскольку такой элемент всегда предполагает наличие стартера, разогревающего электроды. Главный недостаток таких элементов – это возможное мерцание ламп.

Также, возможно деление дросселей по степени потери ими мощности, у такого классификатора имеется специальное обозначение:

1. Маркировка D обозначает обычный уровень потери мощности со стандартными параметрами.
2. Маркировка C обозначает, что показатель потери мощности является пониженным.
3. Маркировка B информирует о крайне низкой степени потери мощности.

Последняя классификация дросселей, которую необходимо рассмотреть, заключается в их назначении, в соответствии с этим параметром они разделяются по количеству фаз:

1. Однофазная разновидность является наиболее распространенной, поскольку она предназначена для стандартных люминесцентных ламп как бытового, так и промышленного назначения.
2. Трехфазная разновидность предназначена для работы с дуговыми натриевыми трубчатыми и ртутными лампами высокого давления, подключаемыми к сети 220В и 380В. Такие дроссели имеют внутреннее деление, в соответствии с которым они различаются по материалу корпуса (стальные или ферритные), а также по особенностям конструкции (встраиваемые, герметизированные, влагозащитные).

Подключаем лампу, используя электронный балласт

Главным отличием такой системы от электромагнитной то, что напряжение, которое доходит до самой лампы имеет повышенную частоту начиная от 25 и доходит до 140 кГц. Благодаря повышению частоты тока, значительно уменьшается показатель мерцания, и он находит на таком уровне, который уже не является слишком вредным для человеческого глаза.

Подключение с ЭПРА

Система ЭПРА используется специальный автогенератор в своей схеме, такое дополнение включает трансформатор и выходной каскад на всех транзисторах. Зачастую производители указывают схему прямо на задней части блока светильника. Таким образом, у вас сразу есть наглядный пример, как правильно подключить и установить устройство для работы от сети.

Преимуществами стартерной схемы подключения

• Стартерная система продлевает период работы светильника.
• Особый принцип работы также продлевает период службы примерно на десять процентов.
• Благодаря принципу действия, устройство экономит около двадцати-тридцати процентов потребляемой электроэнергии.
• Облегчённая установка, так как производитель указывает схему, по которой должна происходить установка взятого вами светильника.
• Во время работы практически полностью отсутствует мерцание и шум от светильника. Такие явления присутствуют, но они незаметны для человека и никак не влияют на здоровье.

Существуют модели, которые поддерживают установку диммера в качестве регулятора. Установка таких приборов несколько отличается от стандартной установки.

Подведём итог

Мы постарались раскрыть вопрос как подключить люминесцентную лампу, показали схемы, с помощью которых происходит подключение люминесцентных ламп. Разобравшись со схемой электромагнитного и электронного балласта, вы можете решить какую лучше использовать именно в вашем случае. Но так как первая имеет ряд значительных недостатков, то скорей всего выбор ляжет именно на электронный балласт.

Причины неисправностей — решение проблем

Схема электронного дросселя была придумана позже, и разрабатывалась специально для того, чтобы убрать все недостатки электромагнитного аналога, с целью максимального повышения качества освещения с помощью люминесцентных ламп.

Установка таких устройств уже не составляет особого труда, как это было раньше. Производители начали указывать схему, по которой производится установка на тыльной стороне прибора что значительно облегчает работу монтажника.

Подключить своими руками

Электромагнитный дроссель можно изготовить и своими руками. Но делается это редко. Гораздо чаще умельцы самостоятельно восстанавливают ПРА, так как приобрести нужную модель не всегда удается (особенно трудно найти ее в «глубинке»).

С устройства снимается защитный чехол и две половинки сердечника (они имеют Г-образную форму). Затем снимается обмотка. Если по каким-то причинам снятие витков провода затруднено, их можно срезать, используя ножовку по металлу.

Для новой обмотки можно использовать медный провод диаметром 0,64-0,8 мм. Тысячу витков наматывают без межслойной изоляции внавал.

На перемотку дросселя уходит не более двух часов.

Сравнение двух видов дросселей позволяет сделать вывод, что несомненное преимущество имеют ЭПРА. Они легче и меньше по габаритам. Такие характеристики облегчают создание миниатюрных осветительных приборов, потребность в которых неуклонно возрастает.

Принцип работы люминесцентного светильника

Особенность работы люминесцентных светильников заключается в том, что их нельзя напрямую подключать в сеть питания. Сопротивление между электродами в холодном состоянии большое, и величина тока, протекающего между ними, недостаточна для возникновения разряда. Для зажигания требуется импульс высокого напряжения.

Лампа с зажженным разрядом характеризуется низким сопротивлением, которое имеет реактивную характеристику. Для компенсации реактивной составляющей и ограничения протекающего тока последовательно с люминесцентным источником света включается дроссель (балласт).

Многим непонятно, для чего нужен стартер в люминесцентных лампах. Дроссель, включенный в цепь питания совместно со стартером, формирует импульс высокого напряжения для запуска разряда между электродами. Так получается потому, что при размыкании контактов стартера на выводах дросселя формируется импульс ЭДС самоиндукции величиной до 1кВ.

Watch this video on YouTube

Для чего нужен дроссель

Использование дросселя для люминесцентных ламп (балласта) в цепях питания необходимо по двум причинам:

• формирование напряжения запуска;
• ограничение тока через электроды.

Принцип работы дросселя основан на реактивном сопротивлении катушки индуктивности, которой является дроссель. Индуктивное сопротивление вносит сдвиг фаз между напряжением и током, равный 90º.

Из того, что ограничивающей ток величиной, является индуктивное сопротивление, следует, что дроссели, предназначенные для ламп одной мощности, нельзя использовать для подключения более или менее мощных устройств.

В некоторых пределах возможны допуски. Так, ранее отечественная промышленность выпускала люминесцентные светильники с мощностью 40 Вт. Дроссель 36W для люминесцентных ламп современного производства можно без опасений использовать в цепях питания устаревших светильников и наоборот.

Отличия дросселя от ЭПРА

Дроссельная схема включения люминесцентных источников освещения отличается простотой и высокой надежностью. Исключение составляет регулярная замена стартеров, поскольку в их состав входит группа размыкающих контактов для формирования импульсов запуска.

В то же время схема имеет существенные недостатки, которые заставили искать новые решения включения ламп:

• длительное время запуска, которое увеличивается по мере износа лампы или снижения напряжения питания;
• большие искажения формы напряжения питающей сети (cosф<0.5);
• мерцание свечения с удвоенной частотой питающей сети из-за малой инерционности светимости газового разряда;
• большие массо-габаритные характеристики;
• низкочастотный гул из-за вибрации пластин магнитной системы дросселя;
• низкая надежность запуска при отрицательных температурах.

Проверка дросселя ламп дневного света затрудняется тем, что приборы для определения короткозамкнутых витков распространены мало, а при помощи стандартных приборов можно только констатировать факт наличия или отсутствия обрыва.

Для устранения указанных недостатков разработаны схемы электронной пуско-регулирующей аппаратуры (ЭПРА). Работа электронных схем основана на другом принципе формирования высокого напряжения запуска и поддержания горения.

Watch this video on YouTube

Высоковольтный импульс генерируется электронными компонентами, а для поддержки разряда используется высокочастотное напряжение (25-100 кГц). Работа ЭПРА может осуществляться в двух режимах:

• с предварительным подогревом электродов;
• с холодным запуском.

В первом режиме на электроды подается низкое напряжения в течение 0.5-1 секунды для первоначального нагрева. По истечении времени подается высоковольтный импульс, из-за которого происходит зажигание разряда между электродами. Данный режим технически реализуется сложнее, но увеличивает срок службы ламп.

Режим холодного запуска отличается тем, что напряжение запуска подается на непрогретые электроды, вызывая быстрое включение. Такой способ запуска не рекомендован для частого использования, поскольку сильно сокращает срок работы, но его можно использовать даже с лампами с неисправными электродами (с перегоревшими нитями накала).

Схемы с электронным дросселем имеют такие преимущества:

полное отсутствие мерцания;
широкий температурный диапазон использования;
малые искажения формы напряжения сети;
отсутствие акустических шумов;
увеличение срока службы источников освещения;
малые габариты и вес, возможность миниатюрного исполнения;
возможность диммирования — изменения яркости путем управления скважности импульсов питания электродов.

Перегрев дросселя и возможные последствия

Использование лампочек, у которых вышел срок службы и периодически возникают различные поломки, может обернуться пожаром. О том, как утилизировать отслужившие люминесцентные приборы, подробно написано здесь.

Избежать возникновения пожароопасной ситуации поможет регулярное инспектирование состояния осветительных приборов – визуальный осмотр, проверка основных узлов.

К концу службы лампы можно заметить существенный перегрев ПРА – конечно, водой проверять температуру нельзя, для этого следует воспользоваться измерительными приборами. Нагрев способен достигать 135 градусов и выше, что чревато печальными последствиями

При неправильной эксплуатации может произойти взрыв колбы ртутной лампочки. Мельчайшие частицы в состоянии разлететься в радиусе трех метров. Причем они сохраняют свои зажигательные способности, даже упав с высоты потолка на пол.

Опасность представляет перегрев обмотки дросселя – аппарат состоит из различных типов материалов, каждый из которых имеет свои характеристики. Например, изоляционные прокладки производители пропитывают сложными составами, отдельные элементы которых имеют неодинаковую горючесть и способность к образованию дыма.

Даже семь витков дросселя, в которых случилось замыкание, способны стать пожароопасными. Хотя большую вероятность возгорания представляет замыкание не менее 78 витков – этот факт был установлен опытным путем

Помимо перегрева дросселирующего элемента, существуют и другие ситуации с люминесцентными светильниками, представляющие пожарную опасность.

Это могут быть:

• проблемы, обусловленные нарушением технологии изготовления ПРА, что повлияло на конечное качество аппарата;
• плохой материал рассеивателя осветительного прибора;
• схема зажигания – со стартером или без него пожарная опасность одинакова.

Следует помнить, что к проблемам может привести небрежность при выполнении подключения, плохое качество контактов или составляющих цепи, что чаще всего происходит при использовании совсем дешевых аппаратов, приобретенных у неизвестных производителей.

Добросовестные компании дают гарантию на свою продукцию, а технические параметры приборов, указанные на корпусе или упаковке, соответствуют действительности. Этот факт прямо влияет на срок службы как самого ПРА, так и газоразрядных лампочек, с особенностями устройства и работы которых ознакомит рекомендуемая нами статья.

Как подключить лампу

Люминесцентную лампу можно подключить несколькими способами. Выбор зависит от условий эксплуатации и предпочтений пользователя.

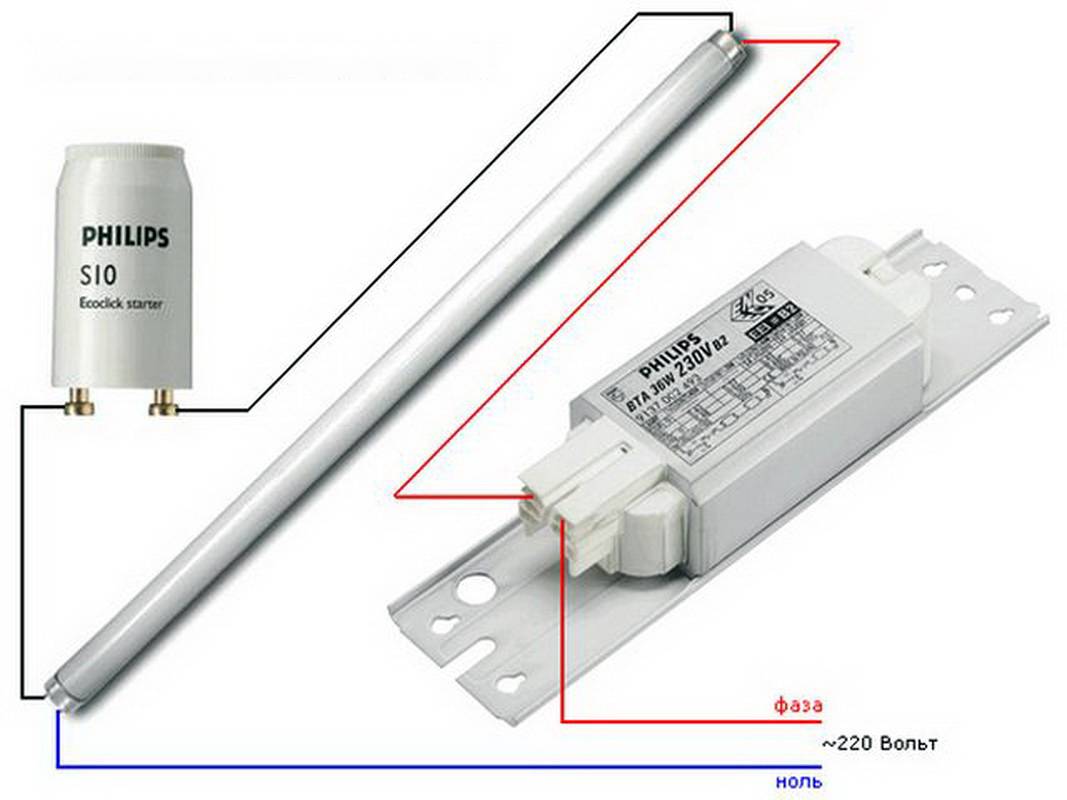

Подключение с использованием электромагнитного балласта

Распространен метод подключения с использованием стартера и ЭмПРА. Питание в сети запускает стартер, который замыкает биметаллические электроды.

Ограничение тока в схеме осуществляется за счет внутреннего дроссельного сопротивления. Рабочий ток можно увеличить практически в три раза. Стремительный нагрев электродов и появление процесса самоиндукции вызывают зажигание.

Подключение при помощи ЭмПРА.

Сравнивая метод с другими схемами подключения ламп дневного света, можно сформулировать недостатки:

• значительный расход электроэнергии;
• длительный запуск, который может занимать 3 с;
• схема не способна функционировать в условиях пониженных температур;
• нежелательное стробоскопическое мигание, негативно влияющее на зрение;
• дроссельные пластинки по мере износа могут издавать гудение.

Две трубки и два дросселя

В данном случае реализуется последовательное подключение нагрузок с подачей фазы на вход сопротивления.

Выход через фазу соединяется с контактом осветительного прибора. Второй контакт направляется на нужный вход стартера.

Схема с двумя трубками и двумя дросселями.

От стартера контакт идет к лампе, а свободный полюс – к нулю схемы. Так же подключается второй светильник. Подсоединяется дроссель, после чего монтируется колба.

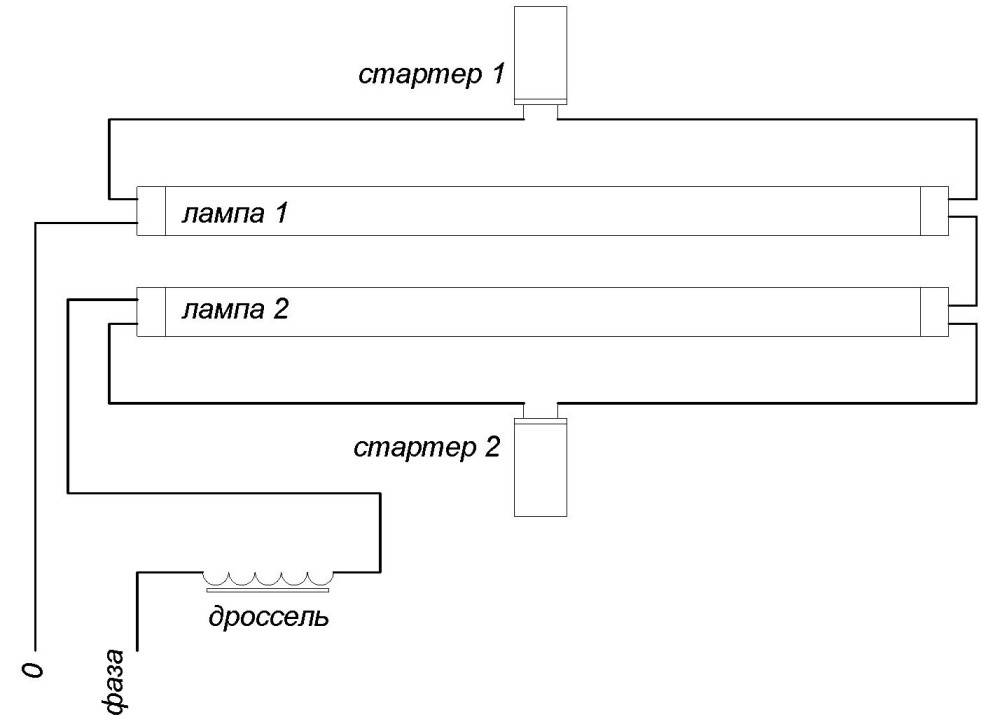

Схема подключения двух ламп от одного дросселя

Для подсоединения двух осветительных приборов от одного стабилизатора потребуется два стартера. Схема экономная, поскольку дроссель это наиболее дорогой компонент системы. Схема показана на рисунке ниже.

Схема подключения двух светильников от одного дросселя.

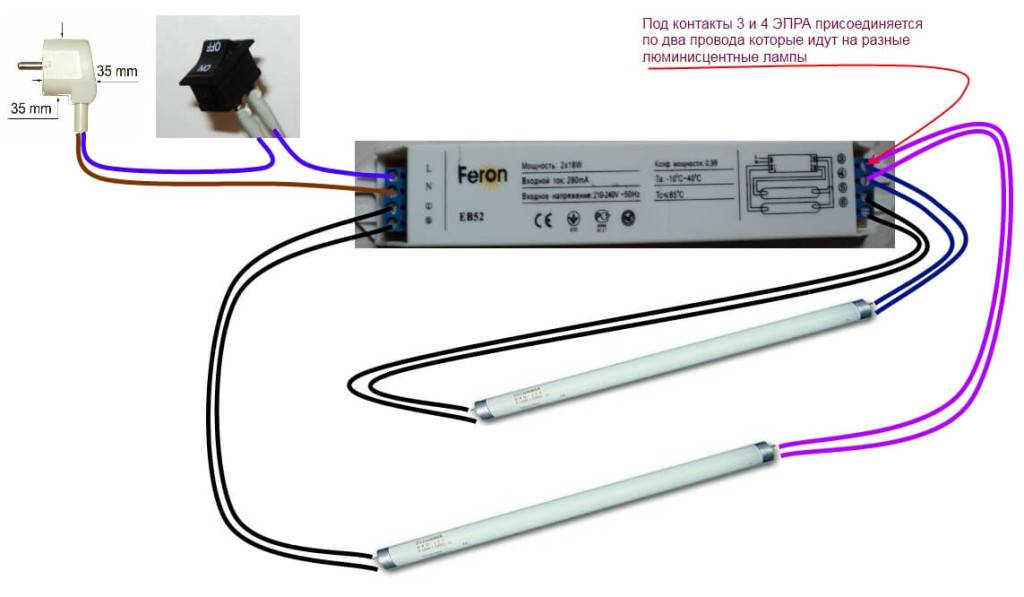

Электронный балласт

Электронный балласт представляет собой современный аналог традиционного электромагнитного стабилизатора. Он значительно улучшает пуск схемы и делает использование осветительного прибора более комфортным.

Поступающий на нагрузку ток выпрямляется через диодный мост. При этом напряжение сглаживается, а конденсаторы гарантируют стабильную подачу электроэнергии.

Подключение с помощью электронного балласта.

Обмотки трансформатора в данном случае включаются противофазно, а генератор нагружается высокочастотным напряжением. При подаче резонансного напряжения внутри колбы происходит пробой газовой среды, который порождает необходимое свечение.

Сразу после розжига сопротивление и подаваемое на нагрузку напряжение падают. Запуск при помощи схемы обычно занимает не более секунды. Причем можно легко использовать источники освещения без стартера.

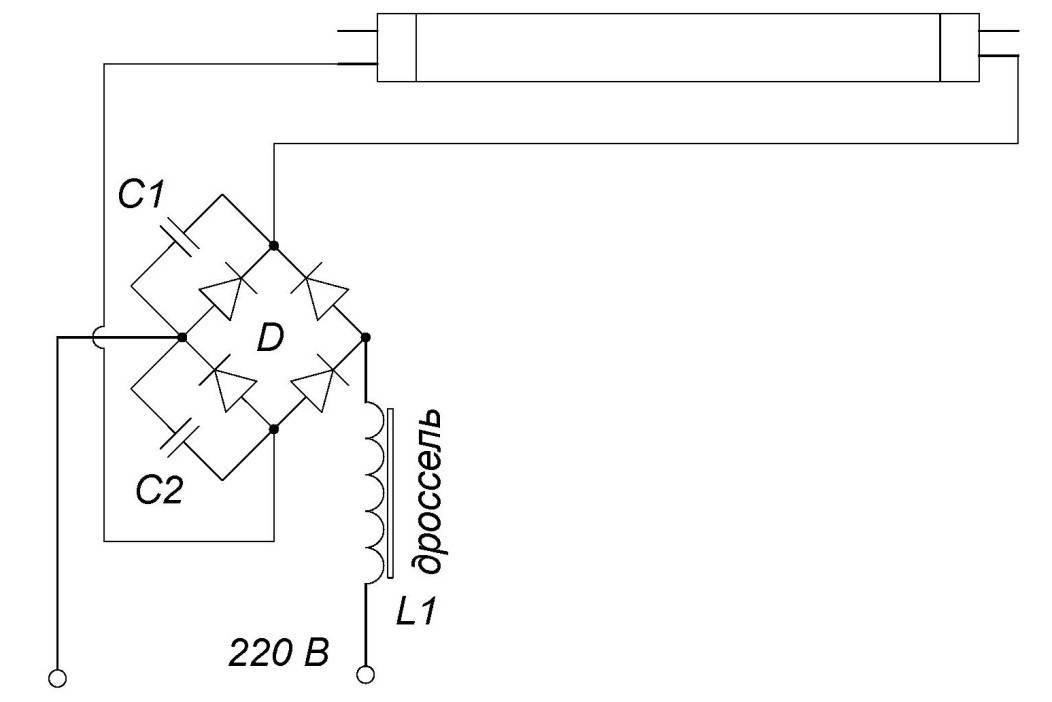

Использование умножителей напряжения

Использование умножителей напряжения.

Метод помогает использовать люминесцентную лампу без электромагнитной балансировки. В ряде случаев он наиболее эффективен и продлевает срок службы аппарата. Даже перегоревшие приборы способны проработать некоторое время при мощностях, не превышающих 40 Вт.

Схема выпрямления дает значительное ускорение и возможность увеличить напряжение в два раза. Для  его стабилизации используются конденсаторы.

Важно помнить, что люминесцентные лампочки не предназначены для работы с постоянным током. С течением времени ртуть скапливается в определенном участке, что снижает яркость

Для восстановления показателя необходимо периодически менять полярность, переворачивая колбу. Можно установить переключатель, чтобы не разбирать прибор.

Подключение без стартера

Схема подключения без стартера.

Стартер увеличивает время разогрева прибора. Однако он недолговечен, поэтому пользователи задумываются о подключении освещения без него через вторичные трансформаторные обмотки.

Как заменить

В последнее время очень часто такая операция вызвана необходимостью замены магнитных дросселей на электронные. Этот процесс довольно прост и понятен, но также должен выполнятся специалистами электриками. Процесс замены балласта с магнитного на электронный:

1. Отключают питание на прибор.
2. Открывают светильник, снимают колбу и балластный кожух.
3. С помощью кусачек обрезают силовые (коричневые) и нейтральные (синие) провода, идущие в прибор.
4. Закрывают провода проволочными гайками.
5. Кусачками, отрезают провода и снимают магнитный балласт.
6. Присоединяют электронный балласт в место, где был магнитный.
7. Подключают провода питания и нейтрали к соответствующим балластным проводам.
8. Закрепляют провода проволочными гайками.
9. Возвращают колбу лампы и дроссельный кожух обратно.
10. Включают питание на лампу.

Правильно установленные и функционирующие электрические осветительные балласты должны долго проработать, обеспечивая безопасный, хорошо регулируемый ток для ламп освещения без раздражающего мерцания и гудения.

Схема дневного освещения

Дроссель, хоть и выполняет сегодня важную роль в установке ЛЛ, но уже не является незаменимым, его место занял электронный пускорегулирующий аппарат ЭПРА (электронный балласт). Собственникам помещений,планирующим устанавливать такое освещение нужно учитывать, что 1 июля 2018 года в России запрещено применение трубчатых ЛЛ, а также ртутных ламп, а с начала 2020 года будут запрещены люминесцентные и натриевые светильники.

Как заменить

В последнее время очень часто такая операция вызвана необходимостью замены магнитных дросселей на электронные. Этот процесс довольно прост и понятен, но также должен выполнятся специалистами электриками.
Процесс замены балласта с магнитного на электронный:

1. Отключают питание на прибор.
2. Открывают светильник, снимают колбу и балластный кожух.
3. С помощью кусачек обрезают силовые (коричневые) и нейтральные (синие) провода, идущие в прибор.
4. Закрывают провода проволочными гайками.
5. Кусачками, отрезают провода и снимают магнитный балласт.
6. Присоединяют электронный балласт в место, где был магнитный.
7. Подключают провода питания и нейтрали к соответствующим балластным проводам.
8. Закрепляют провода проволочными гайками.
9. Возвращают колбу лампы и дроссельный кожух обратно.
10. Включают питание на лампу.

Правильно установленные и функционирующие электрические осветительные балласты должны долго проработать, обеспечивая безопасный, хорошо регулируемый ток для ламп освещения без раздражающего мерцания и гудения.

Схема дневного освещения

Дроссель, хоть и выполняет сегодня важную роль в установке ЛЛ, но уже не является незаменимым, его место занял электронный пускорегулирующий аппарат ЭПРА (электронный балласт). Собственникам помещений,планирующим устанавливать такое освещение нужно учитывать, что 1 июля 2018 года в России запрещено применение трубчатых ЛЛ, а также ртутных ламп, а с начала 2020 года будут запрещены люминесцентные и натриевые светильники.

Применение тестера

Один из вариантов прикладного использования мультиметра – проверка лампочек. Для этой процедуры достаточно использовать простейший вариант прибора.

Какую же информацию можно получить с помощью мультиметра? Существует несколько показателей работы лампочек, отображаемых на этом приборе:

• пригодность лампочки – нарушение целостности электрического соединения приводит к прекращению прохождения тока;
• определение сопротивления лампочки;
• расчет ее мощности по показанному мультиметром сопротивлению.

Таким образом, можно проверить основные характеристики осветительного прибора, и понять, пригоден ли он к дальнейшему применению.

Недостатки ПРА — анализируем особенности конструкции

У электромагнитных ПРА немало приверженцев. Люминесцентные светильники с этим устройством просты в использовании и стоят недорого. После покупки не требуется никакой дополнительной настройки. Лампа подключается к питанию и начинает работать. А «маленькие недостатки» хозяева ей прощают, так как ценят такие осветительные приборы, прежде всего, за бюджетную цену.

Но, если проанализировать качество работы лампы с дросселем, выясняется – экономия для домашнего бюджета с таким приобретением весьма сомнительная.

Подключают терморегулятор для инфракрасного обогревателя с целью контроля и поддержания в автоматическом режиме установленных пользователем температур. Порядок монтажа зависит от количества обогревательных приборов.

Для защиты постоянно включенного в сеть холодильника применяют стабилизаторы напряжения. О способах подключения другого бытового электроприбора — плиты — можно прочитать тут.

Дроссельный пусковой механизм очень чувствителен к нестабильности сети. Малейшее колебание напряжения тут же сказывается на лампе. Она начинает мерцать, раздражая зрение и потреблять больше электроэнергии. А ещё в этот момент явственно слышится характерное гудение.

При такой работе срок эксплуатации оказывается меньшим, чем был заявлен производителем изначально.

Не меньшее влияние на продолжительность службы оказывают и другие технические особенности конструкции:

• При вспышках перед зажиганием лампы, происходящих из-за несинхронной с частотой сети работы дросселя, его изнашиваемость ускоряется в несколько раз.
• Четверть мощности осветительного прибора расходуется на разогревание электромагнитного балласта для люминесцентных ламп, что помимо потерь электроэнергии повышает опасность возникновения пожара. Ведь греется стартер иногда до 100 и больше градусов.
• Вышедший из строя конденсатор ПРА невозможно определить на глаз. Внешне всё выглядит как прежде, хотя коррекция коэффициента мощности в лампе уже не происходит.

В таком случае потребуются дополнительные знания — как проверить дроссель люминесцентной лампы.

Факт запрета Европейской комиссией двух классов ПРА из четырёх весьма красноречив. Класс D запрещён в 2004, C – в 2006 году. Сейчас на рынке можно встретить только класс B1 и В2. Это классы с пониженными потерями электроэнергии.

Конечно, каждый решает для себя сам, отдать ли предпочтение такой классике, как электромагнитный ПРА, или не пожалеть денег и найти ему альтернативу — электронный балласт для люминесцентной лампы. Без сомнения, в определённых случаях технология, отработанная в течение десятилетий, обеспечивает достаточную надёжность и является заслуженно востребованной.

Как подобрать

В паспортной документации для дросселя указывается, какие типы, и конфигурации ламп предназначены для работы с ним

Для правильного выбора нужно обратить внимание на следующие данные:

1. Контрольный список параметров выбора дросселя ЛЛ.
2. Тип запуска — мгновенный или запрограммированный.
3. Обычный балластный коэффициент (от 0,77 до 1,1) является значением по умолчанию для большинства ламп.
4. Входное напряжение — 120/230/380В.
5. Минимальная начальная температура от −17С до 20С.
6. Схема — параллель это норма. Это позволяет другим лампам оставаться зажженными, даже если одна лампа в приборе гаснет.
7. Контроль анти-стратификации — нежелательные яркие и тусклые области, которые могут образовывать структуру стоячей волны по всей длине лампы. Полоски более вероятны, когда лампа работает при низких температурах.
8. Оценка звука: балласт с рейтингом «А» будет тихо гудеть; балласт с рейтингом «D» вызовет ярко выраженный шум.
9. Гарантия производителя.

Определяем оптимальную схему включения люминесцентных ламп

Энергосберегающие люминесцентные светильники все больше вытесняют с прилавков устаревшие лампы накаливания. И не удивительно, ведь они позволяют значительно сэкономить на оплате электроэнергии, да и покупать и менять их нужно не так часто. При этом свечение люминесцентной лампы обладает гораздо лучшими эргономичными показателями: оно приятнее глазу, не так вредно для него, как желтый свет от ламп накаливания.

Там, где необходимо регулярно освещать рабочую область и длительное время работать при искусственном освещении, оптимальным вариантом будет лампа дневного света, схема подключения которой имеет свои особенности. Кому-то может показаться недостатком то, что подключение таких ламп имеет некоторые нюансы, но ознакомившись с подробными инструкциями и изображениями, подключить такой светильник сможет практически каждый.

Что такое люминесцентная лампа и как она работает

Для того, чтобы понять, для чего лампе дроссель, необходимо познакомиться с принципом ее работы. Конструктивно люминесцентная лампа представляет собой герметично запаянную трубку, внутренние стенки которой покрыты люминофором – составом, светящимся под воздействием ультрафиолетовых лучей.

Сама трубка заполнена смесью инертных газов с небольшой добавкой ртути, а в концы ее впаяны электроды, представляющие собой спирали из тугоплавкого материала (обычно сплавы вольфрама).

Рисунок, поясняющий конструкцию и принцип работы люминесцентной лампы

При подаче на электроды напряжения, через трубку начинает течь ток. Электроны воздействуют на атомы ртути, заставляя последние излучать в ультрафиолетовом спектре. Ультрафиолет в свою очередь воздействует люминофор, который тоже начинает излучать, но уже в видимом, привычным для наших глаз спектре. Сам же ультрафиолет поглощается частично люминофором, частично стеклом колбы. В результате мы получаем источник белого спектра, свободный от ультрафиолета.

Все эти КЛЛ – обычные люминесцентные лампы, только с изогнутой колбой

Актуальные электронные модули

Первое место данного типа оборудования, достается товарам от компании Osram. Стоимость продукции данной марки, будет значительно выше стоимости аналогов отечественного или китайского производства. Но модули этой фирмы уступают в цене конкурентам Vossloh-Schwabe или Philips.

Более бюджетный вариант,предлагает фирма Horos. Несмотря на низкие финансовые затраты, данные балласты демонстрируют хороший уровень КПД высокую степень рабочей эффективности.

Сравнительно молодая компания Feron уже успела положительно зарекомендовать себя среди множества постоянных потребителей

Важно отметить грамотное соотношение доступной цены и высокого качества изделий. В их комплектацию входит: надежный предохранитель, защищающий от внезапных перепадов напряжения и различных помех, исключается светомерцание и экономия энергозатрат до 30%

Ремонт дросселя.

Неисправность дросселя можно установить с помощью замены стартера и/или люминесцентной лампы на заведомо исправные. Если в этом случае освещения нет, то причина в нем. Неисправность дросселя можно определить и при помощи мультиметра в режиме измерения сопротивления. Работоспособный электромагнитный дроссель имеет сопротивление около 60 Ом. Допустимое отклонение составляет около 10 процентов. Если сопротивление мало, то это указывает на межвитковое замыкание. Это случается на дросселе, который достаточно долго эксплуатируется. Причина заключается в отслоении лакокрасочной изоляции и замыкании витков. Бесконечное сопротивление указывает (либо вообще нет прозвонки) на обрыв, отсутствие контакта. Скорее всего он просто сгорел, так был скачок напряжения.

Помните что при работе с любыми электроприборами необходимо соблюдать технику безопасности!

Ремонт дросселя для люминесцентной лампы заключается в разборке: снятии кожуха при его присутствии, разборке пластин сердечника и перемотке катушки. Однако, это нецелесообразный процесс в следствие его трудоемкости и низкой цены нового. Его проще заменить на заведомо исправный. При замене необходимо соблюсти мощностные параметры.

Для чего люминесцентной лампе пускорегулирующая аппаратура?

В теории все просто, но на практике много сложнее. Во-первых, через лампу необходимо ограничить ток. В противном случае тлеющий разряд перейдет в неуправляемый дуговой, поскольку сразу после появления тока сопротивление газового промежутка сильно падает из-за появившихся паров ртути. Произойдет короткое замыкание, и трубка выйдет из строя, а то и взорвется.

Во-вторых, при подаче рабочего напряжения на электроды, ток через лампу не потечет – в холодном приборе очень мало паров ртути – вся она конденсируется и оседает на стенках колбы в виде обычной металлической ртути. А инертный газ, как известно, имеет слишком большое сопротивление для обеспечения тлеющего разряда между относительно далеко расположенными электродами.

Для начала разряда или, как говорят, пуска лампы, необходимо либо подать на электроды повышенное напряжение, либо увеличить их эмиссию – способность испускать электроны. Если, к примеру, электроды подогреть, то хватит малейшего толчка, чтобы лампа запустилась. Именно поэтому электроды в ЛЛ выполнены в виде спиралей накаливания.

Электрод в люминесцентной лампе имеет вид спирали с двумя выводами – прямо лампа накаливания в миниатюре

Итак, для нормальной работы ЛЛ нужно обеспечить два условия:

1. Запустить прибор.

2. Обеспечить через него рабочий ток.

Именно этим и занимается пускорегулирующий аппарат (ПРА), который в обязательном порядке присутствует в любом люминесцентном светильнике. Он (аппарат) может быть двух типов – электромагнитного и электронного. О каждом типе ПРА мы поговорим отдельно.

ЭПРА

Теперь поговорим об электронных пускорегулирующих устройствах – ЭПРА. Задачи у этого устройства те же – пуск ЛЛ и ограничение через нее тока. И хотя задачи те же, выполняются они совершенно по-другому – при помощи электроники. Еще одно существенное отличие ЭПРА от ЭмПРА – первому не нужны дополнительные элементы – стартер и компенсационный стабилизатор.

Конструктивно электронный пускорегулирующий аппарат представляет собой моноблок, в котором размещена электронная схема, создающая высоковольтный разряд в момент пуска лампы и поддерживающая необходимый ток во время ее работы.

Электронное пускорегулирующее устройство и его «внутренности»

Как и электромагнитный собрат, электронный должен иметь ту же мощность, что и применяемые лампы. Отличие же в том, что если электромагнитный балласт рассчитан на работу с одной лампой (или с двумя 110-ти вольтовыми), то электронный в зависимости от конструкции и назначения может «в одиночку» поддерживать работу одной, двух и даже четырех ламп с рабочим напряжением 220 В.

К этому ЭПРА можно подключить четыре люминесцентных лампы с рабочим напряжением 220 В

Еще одно существенное отличие электронного балласта от электромагнитного – в процессе работы прибор преобразует сетевое напряжение частотой 50 Гц в напряжение частотой в несколько десятков килогерц. Что это дает? Люминофор ЛЛ имеет очень малую инерционность, а потому питаясь сетевым напряжением через ЭмПРА, лампа мерцает с частотой 100 Гц.

Из-за инерционности нашего глаза мы этого почти не замечаем, но, по сути, такая лампа представляет собой стогерцовый стробоскоп, в свете которого быстро движущиеся части машин могут казаться неподвижными, что очень опасно. Используя лампы на производстве, с этим недостатком борются, причем весьма успешно – запитывают рядом расположенные светильники от разных фаз или сдвигают на одном из светильников фазу фазосдвигающими конденсаторами, заставляя мигать светильники «вразнобой».

Но, во-первых, – это дает лишь частичный эффект, а, во-вторых, все это требует дополнительных затрат. ЭПРА же, питая лампы напряжением с частотами в десятки килогерц, не допускает даже малейшего мерцания лампы, поскольку инерционность у люминофора хоть и мала, но она есть.

Что касается коэффициента мощности, который у ЭмПРА без компенсационного конденсатора едва дотягивает до 0.4 – 0.5, то электроника вообще не нуждается в таких компенсаторах – она является очень слабой реактивной нагрузкой.

Схему подключения мы рассматривать не будем – она зависит от типа и назначения ЭПРА и, как правило, наносится на корпус устройства вместе с характеристиками ламп, для которых ЭПРА предназначен.

Схема подключения ламп наносится на корпус устройства

Возвращаясь к компактным люминесцентным лампам (КЛЛ) стоит отметить, что в них используются как раз ЭПРА, встроенные в цоколь.

Конструкция КЛЛ
