Виды деревянных балок для перекрытий, расчёт длины, монтаж

Способы укрепления перекрытий

Увеличить несущую способность балок межэтажных перекрытий можно двумя путями: усилив или разгрузив их.

Усиление балок

Способов, как усилить балки перекрытия второго этажа, несколько.

Увеличение сечения деревянными накладками.

Наиболее эффективным решением станет наращивание сечения балок по нижней горизонтальной плоскости с обязательным условием создания опоры для накладок. Для этого нужно либо углубить опорные гнезда в несущих стенах, либо использовать специальные стальные крепления или уголки. Доски расчетной толщины прибиваются к нижней грани бруса по всей его длине.

Опорный уголок из оцинкованной сталиИсточник i.ytimg.com

При незначительном прогибе возможно наращивание сечения путем установки на балку боковых накладок толщиной 50 мм. Перед этим под точку её максимального прогиба устанавливают подпорку и поднимают её домкратом до выравнивания бруса. Затем фиксируют его в этом положении, установив с обеих сторон доски и стянув их шпильками.

Укрепление боковыми накладкамиИсточник i.ibb.co

Видео описание

Как выполняется усиление стальным швеллером, показано в видеоролике:

Армирование углепластиком.

Полотно из этого современного композитного материала, наклеенное в несколько слоев, позволяет очень качественно решить задачу, как усилить балку перекрытия из дерева. Приклеивают углепластик эпоксидным клеем, перекрывая стыки полос поперечными слоями. После застывания клея он превращается в прочный и жесткий каркас, практически не уступающий металлу и отлично противостоящий нагрузкам.

Достоинство этого способа в простоте монтажа и отсутствии необходимости в монтажных инструментах.

Углеволокно используют для усиления самых разных конструкцийИсточник u10.filesonload.ru

Протезирование стальной арматурой.

Этот способ больше подходит для тех случаев, когда у балок повреждены торцы, что часто происходит при их некачественной гидроизоляции в опорных гнездах. Их заменяют протезами из спаренных ферм, изготовленных из стальной арматуры сечением не менее 10 мм.

Перед тем как укрепить потолок в доме с деревянными перекрытиями, под поврежденную балку устанавливают временную поддерживающую опору и разбирают перекрытия снизу и сверху на 1,5 метра от стены.

Сгнивший торец срезают, а в проем вертикально вводят протез. Затем его разворачивают, устанавливая в горизонтальное положение и надвигая на балку, после чего свободный конец задвигают в опорное гнездо в стене. Скрепляют протез с балкой гвоздями.

Схема установки стального протезаИсточник i.ibb.co

Перераспределение нагрузки

Уменьшить нагрузку на несущие лаги можно, установив под них опоры либо смонтировав под перекрытием дополнительные балки.

Монтаж промежуточных опор или подкосов.

При этом способе нагрузка через опоры частично передается на нижележащие перекрытия или боковые стены, поэтому предварительно нужно убедиться в том, что они её выдержат. Он редко используется для укрепления перекрытий второго этажа, так как стойки и подкосы трудно вписать в интерьер первого этажа, к тому же они создают неудобства для передвижения по комнате. Но это лучшее решение, как усилить лаги пола от прогиба в деревянном доме.

В качестве опор для лаг выступают столбики из блоков или бетонаИсточник 3.bp.blogspot.com

Монтаж дополнительных балок.

Чем больше лаг, на которых лежит перекрытие, тем меньшая нагрузка приходится на каждую из них. Установив дополнительные брусы подходящего сечения между существующими, можно не только снять с них лишнюю нагрузку, но и увеличить общий вес перекрытия. Который складывается из веса утеплителя, напольного и потолочного покрытия, мебели, техники и находящихся на этаже людей.

Половые лаги и балки перекрытия между этажами могут оказаться недостаточно надежными из-за ошибок, допущенных при строительстве дома, а также вследствие старения древесины, её порчи, увеличения нагрузки на несущие конструкции. Они начинают прогибаться, что со временем может привести к обрушению перекрытий. В таких случаях необходимо срочно решать, как усилить пол в деревянном доме. Для этого применяют разные способы: укрепляют балки деревянными и металлическими накладками, армируют углеволокном, устанавливают стальные фермы и вертикальные подпорки или увеличивают количество лаг. Какой из них выбрать, решают в индивидуальном порядке в зависимости от трудоемкости способа, его стоимости, необходимости демонтировать внутреннюю отделку.

Расчет несущих балок

Для определения сечения и шага балок необходимо рассчитать нагрузку на перекрытие. Сбор нагрузок выполняют по методике и с учётом коэффициентов, изложенных в СНиП 2.01.07–85 (СП 20.13330.2011).

Расчет нагрузок

Общая нагрузка рассчитывается суммированием постоянной и переменной нагрузки, определённых с учётом нормативных коэффициентов. При практических расчётах сначала задаются определённой конструкцией, включающей и предварительную раскладку балок определённого сечения, а затем корректируют, исходя из полученных результатов. Так что на первом этапе выполните эскиз всех слоёв «пирога» перекрытия.

1. Собственная удельная масса перекрытия

Удельная масса перекрытия складывается из составляющих её материалов и делится на горизонтальную суммарную длину балок перекрытия. Для расчёта массы каждого элемента нужно рассчитать объём и умножить на плотность материала. Для этого воспользуйтесь таблицей 2.

Таблица 2

Наименование материала	Плотность или насыпная плотность, кг/м 3
Асбоцементный лист	750
Базальтовая вата (минеральная)	50–200 (от степени уплотнения)
Берёза	620–650
Бетон	2400
Битум	1400
Гипсокартон	500–800
Глина	1500
ДСП	1000
Дуб	655–810
Ель	420–450
Железобетон	2500
Керамзит	200–1000 (от коэффициента вспенивания)
Керамзитобетон	1800
Кирпич полнотелый	1800
Линолеум	1600
Опилки	70–270 (от фракции, породы дерева и влажности)
Паркет, 17 мм, дуб	22 кг/м 2
Паркет, 20 мм, щитовой	14 кг/м 2
Пенобетон	300–1000
Пенопласт	60
Плитка керамическая	18 кг/м 2
Рубероид	600
Сетка проволочная	1,9–2,35 кг/м 2
Сосна	480–520
Сталь углеродистая	7850
Стекло	2500
Стекловата	350–400
Фанера клееная	600
Шлакоблок	400–600
Штукатурка	350–800 (от состава)

Для древесных материалов и отходов плотность зависит от влажности. Чем выше влажность — тем тяжелее материал.

К постоянным нагрузкам относятся и перегородки (стены), удельный вес которых принимается ориентировочно 50 кг/м 2 .

2. Переменная нагрузка

Обстановка комнаты, люди, животные — всё это переменная нагрузка на перекрытие. Согласно табл. 8.3 СП 20.13330.2011, для жилых помещений нормативная распределённая нагрузка составляет 150 кг/м 2 .

3. Суммарная нагрузка

Суммарная нагрузка не определяется простым сложением, необходимо принять коэффициент надёжности, который по тому же СНиП (п. 8.2.2) составляет:

• 1,2 — при удельной массе меньше 200 кг/м 2 ;
• 1,3 — при удельной массе больше 200 кг/м 2 .

4. Пример расчета

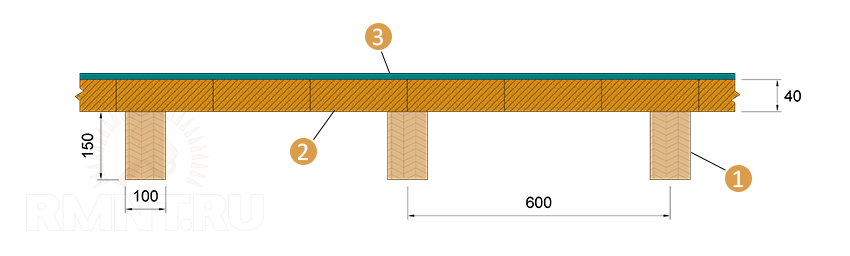

В качестве примера возьмём комнату длиной 5 и шириной 3 м. Через каждые 600 мм длины положим балки (9 шт.) из сосны сечением 150х100 мм. Перекроем балки доской толщиной 40 мм и настелим линолеум толщиной 5 мм. Со стороны первого этажа зашьём балки фанерой толщиной 10 мм, а внутри перекрытия уложим слой минеральной ваты толщиной 120 мм. Перегородки отсутствуют.

Расчет постоянной удельной нагрузки на площадь комнаты (5 х 3 = 15 м 2 ) приведен в таблице 3.

Таблица 3

Материал	Объем, м 3	Плотность, кг/м 3	Масса, кг	Удельная нагрузка, кг/м 2
Брус (сосна)	9 х 0,15 х 0,1 х 3,3 = 0,4455	500	222,75	14,85
Доска (сосна)	15 х 0,04 = 0,6	500	300	20,0
Фанера	15 х 0,01 = 0,15	600	90	6,0
Линолеум	15 х 0,005 = 0,075	1600	120	8,0
Минвата	15 х 0,12-0,405 = 1,395	100	139,5	9,3
Итого:	58,15
С учетом k = 1,2	70

Переменная нагрузка — 150 х 1,2 = 180 кг/м 2 .

Общая нагрузка — 70 + 180 = 250 кг/м 2 .

Расчетная нагрузка на балку (qр) — 250 х 0,6 м = 150 кг/м (1,5 кг/см).

Расчёт допустимого прогиба

Принимаем допустимый прогиб межэтажного перекрытия — L / 250, т. е. для трёхметрового пролёта максимальный прогиб не должен превышать 330 / 250 = 1,32 см.

Так как балка обоими концами лежит на опоре, расчёт максимального прогиба ведётся по формуле:

h = (5 х qр х L4) / (384 х E х J)

• qр — расчетная нагрузка на балку, qр = 1,5 кг/см;
• L — длина балки, L = 330 см;
• Е — модуль упругости, Е = 100 000 кг/см 2 (для древесины вдоль волокон по СНиП);
• J — момент инерции, для бруса прямоугольного сечения J = 10 х 153 / 12 = 2812,5 см 4 .

Для нашего примера:

h = (5 х 1,5 х 3304) / (384 х 100000 х 2812,5) = 0,82 см

Полученный результат по сравнению с допустимым прогибом имеет 60% запас, что представляется чрезмерным. Следовательно, расстояние между балками можно увеличить, снизив их количество и повторить расчёт.

В заключение предлагаем посмотреть видео о расчёте перекрытия по деревянным балкам с помощью специальной программы:

Применение и материалы для изготовления БДК-1

Балки изготавливаются из OSB-3 плит, но также встречаются изделия из обычной древесины. Балки отличаются высокой нагрузочной способностью, так что легко могут быть смонтированы на больших площадях. При этом такие распространённые проблемы, как возникновение дефектов, изгибов, деформаций и трещин не возникают благодаря проклейке на всей площади.

БДК-1 чаще всего применяют при установке съёмной монолитной опалубки. Благодаря способности балок выдерживать вес огромных монолитных перекрытий, к ним часто прибегают в строительстве каркасных домов. Также БДК-1 или в простонародье бимс применяют для строительства каркасных перекрытий.

Расчет деревянного перекрытия

Расстояние между деревянными балками перекрытия определяется:

Во-первых, предполагаемыми нагрузками.

Нагрузка, в свою очередь может быть постоянной – вес перекрытия, вес перегородок между комнатами или вес стропильной системы.

А также переменной – она принимается равной 150 кг/м.кв. (Согласно СНиП 2.01.07-85 «Нагрузки и воздействия»). К переменным нагрузкам относят вес мебели, оборудования, находящихся в доме людей.

Совет. Поскольку учесть все возможные нагрузки затруднительно, следует проектировать перекрытие с запасом прочности. Профессионалы рекомендуют добавлять 30-40 %.

Во-вторых, жесткостью или нормативной величиной прогиба.

Для каждого вида материала ГОСТом устанавливаются свои пределы жесткости. Но формула для расчета одинакова – отношение абсолютной величины прогиба к длине балки. Значение жесткости для чердачных перекрытий не должно превышать 1/200, для междуэтажных 1/250.

На величину прогиба оказывает влияние и порода древесины, из которой изготовлена балка.

Расчет перекрытия по деревянным балкам

Предположим, что расстояние между деревянными балками составляет 1 м.п. Общая длина балки 4 м.п. А предполагаемая нагрузка составит 400 кг/м.кв.

Значит, наибольшая величина прогиба будет наблюдаться при нагрузке

Мmax = (q х l в кв.) / 8 = 400х4 в кв./8 = 800 кг•м.кв.

Рассчитаем момент сопротивления древесины на прогиб по формуле:

Wтреб = Мmax / R. Для сосны этот показатель составит 800 / 142,71 = 0,56057 куб. м

R — сопротивление древесины, приведенное в СНиП II-25-80 (СП 64.13330.2011) «Деревянные конструкции» введенные в эксплуатацию в 2011 г.

В таблице приведено сопротивление лиственницы.

Расчет перекрытия по деревянным балкам — таблица сопротивления древесины

Если используется не сосна, тогда значение следует скорректировать на переходящий коэффициент (приведен в СНиП II-25-80 (СП 64.13330.2011)).

Расчет перекрытия по деревянным балкам — переходящий коэффициент

Если учесть предполагаемый срок службы строения, то полученное значение нужно скорректировать и на него.

Расчет перекрытия по деревянным балкам — срок службы дома

Пример расчета балки показал, что сопротивление балки на прогиб может уменьшиться вдвое. Следовательно, нужно изменить ее сечение.

Расчёт деревянных балок перекрытия можно выполнить с применением выше приведенной формулы. Но можно использовать специально разработанный калькулятор расчета деревянных балок перекрытия. Он позволит учесть все моменты, не утруждая себя поиском данных и расчетом.

В-третьих, параметрами балки.

Длина деревянных балок перекрытия цельных может составлять не более 5 метров для междуэтажных перекрытий. Для чердачных перекрытий длина пролета может составлять 6 м.п.

Таблица деревянных балок перекрытия содержит данные для расчета подходящей высоты балок.

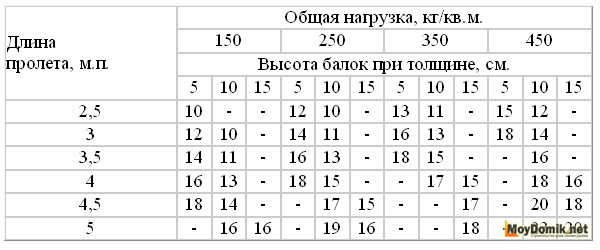

Таблица деревянных балок перекрытия для расчета высоты балок

Толщина деревянных балок перекрытия рассчитывается исходя из предпосылки, что толщина балки должно быть не меньше 1/25 ее длины.

Например, балка длиной 5 м.п. должна иметь ширину 20 см. Если выдержать такой размер сложно, можно достичь нужной ширины путем набора более узких балок.

Следует знать: Если балки сложить рядом они выдержат нагрузку в два раза больше, а если сложить друг на друга — выдержат нагрузку в четыре раза больше.

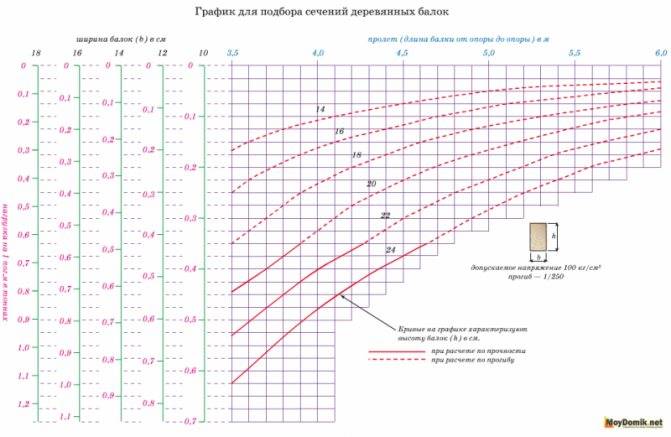

Используя график, представленный на рисунке можно определить возможные параметры балки и нагрузку, которую она в силах вынести. Учтите, что данные графика пригодны для расчета однопролетной балки. Т.е. для того случая, когда балка лежит на двух опорах. Измеряя один из параметров можно получить желаемый результат. Обычно в качестве изменяемого параметра выступает шаг балок деревянного перекрытия.

Таблица для подбора сечения деревянных балок перекрытия

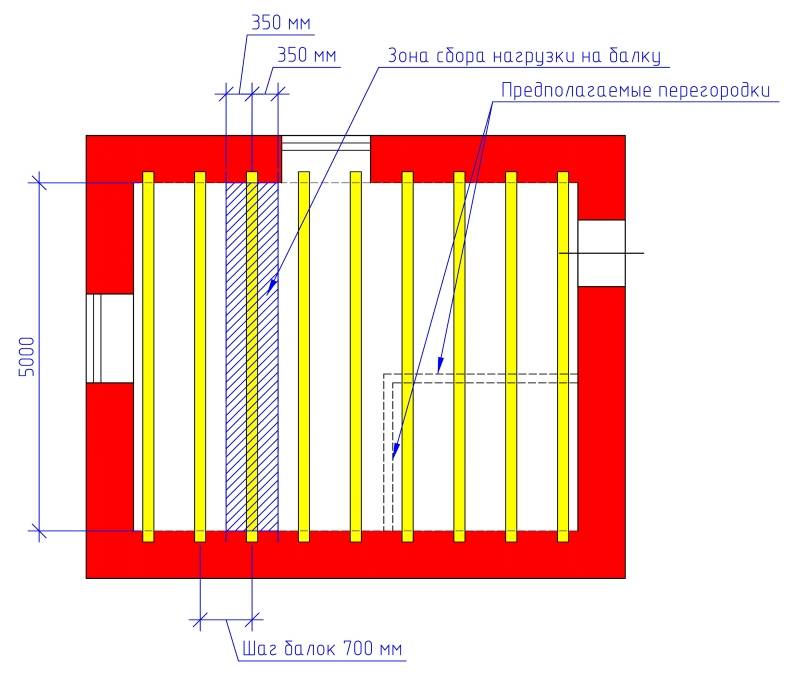

Итогом наших расчетов станет составление чертежа, который будет служить наглядным пособием при работе.

Чтобы качественно и надежно осуществить своими руками перекрытие по деревянным балкам, чертеж должен содержать все расчетные данные.

Расчет на жесткость

Для расчета прочности балки на изгиб применяется формула:

Где:

M – максимальный момент, который возникает в балке;

W_n,min – момент сопротивления сечения, который является табличной величиной или определяется отдельно для каждого вида профиля.

R_y является расчетным сопротивлением стали при изгибе. Зависит от вида стали.

γ_c представляет собой коэффициент условий работы, который является табличной величиной.

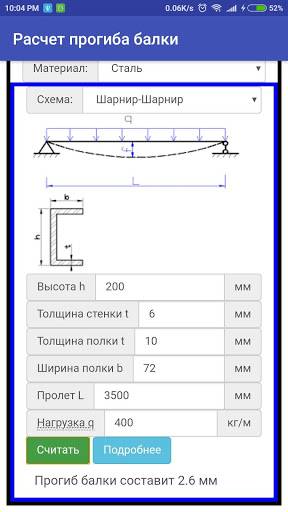

Расчет жесткости или величины прогиба балки является достаточно простым, поэтому расчеты может выполнить даже неопытный строитель. Однако для точного определения максимального прогиба необходимо выполнить следующие действия:

1. Составление расчетной схемы объекта.
2. Расчет размеров балки и ее сечения.
3. Вычисление максимальной нагрузки, которая воздействует на балку.
4. Определение точки приложения максимальной нагрузки.
5. Дополнительно балка может быть проверена на прочность по максимальному изгибающему моменту.
6. Вычисление значения жесткости или максимально прогиба балки.

Чтобы составить расчетную схему, потребуются такие данные:

• размеры балки, длину консолей и пролет между ними;
• размер и форму поперечного сечения;
• особенности нагрузки на конструкцию и точно ее приложения;
• материал и его свойства.

Если производится расчет двухопорной балки, то одна опора считается жесткой, а вторая – шарнирной.

Необходимые пояснения к расчетам

• Высота и ширина определяют площадь сечения и механическую прочность балки.
• Материал древесины: сосна, ель или лиственница – характеризует прочность балок, их стойкость к прогибам и излому, другие особые эксплуатационные свойства. Обычно отдают предпочтение сосновым балкам. Изделия из лиственницы применяют для помещений с влажной средой (бань, саун и т.п.), а балки из ели используют при строительстве недорогих дачных домов.
• Сорт древесины влияет на качество балок (по мере увеличения сорта качество ухудшается).
  • 1 сорт. На каждом однометровом участке бруса с любой стороны могут быть здоровые сучки размером 1/4 ширины (пластевые и ребровые), размером 1/3 ширины (кромочные). Могут быть и загнившие сучки, но их количество не должно превышать половины здоровых. Также нужно учитывать, что суммарные размеры всех сучков на участке в 0,2 м должны быть меньше предельного размера по ширине. Последнее касается всех сортов, когда речь идет о несущей балочной конструкции. Возможно наличие пластевых трещин размером 1/4 ширины (1/6, если они выходят на торец). Длина сквозных трещин ограничивается 150 мм, брус первого сорта может иметь торцевые трещины размером до 1/4 ширины. Из пороков древесины допускаются: наклон волокон, крень (не более 1/5 площади стороны бруса), не более 2 кармашков, односторонняя прорость (не более 1/30 по длине или 1/10 — по толщине или ширине). Брус 1 сорта может быть поражен грибком, но не более 10% площади пиломатериала, гниль не допускается. Может быть неглубокая червоточина на обзольных частях. Обобщая вышесказанное: внешний вид такого бруса не должен вызывать какие-либо подозрения.
  • 2 сорт. Такой брус может иметь здоровые сучки размером 1/3 ширины(пластевые и ребровые), размером 1/2 ширины (кромочные). По загнившим сучкам требования, как и для 1 сорта. Материал может иметь глубокие трещины длиной 1/3 длины бруса. Максимальная длина сквозных трещин не должна превышать 200 мм, могут быть трещины на торцах размером до 1/3 от ширины. Допускается: наклон волокон, крень, 4 кармашка на 1 м., прорость (не более 1/10 по длине или 1/5 – по толщине или ширине), рак (протяжением до 1/5 от длины, но не больше 1 м). Древесина может быть поражена грибком, но не более 20% площади материала. Гниль не допускается, но может быть до двух червоточин на 1 м. участке. Обобщим: сорт 2 имеет пограничные свойства между 1 и 3, в целом оставляет положительные впечатления при визуальном осмотре.
  • 3 сорт. Тут допуски по порокам больше: брус может иметь сучки размером 1/2 ширины. Пластевые трещины могут достигать 1/2 длины пиломатериала, допускаются торцевые трещины размером 1/2 от ширины. Для 3 сорта допускается наклон волокон, крень, кармашки, сердцевина и двойная сердцевинаы, прорость (не более 1/10 по длине или 1/4 — по толщине или ширине), 1/3 длины может быть поражена раком, грибком, но гнили не допускаются. Максимальное количество червоточин — 3 шт. на метр. Обобщая: 3 сорт даже невооруженным глазом выделяется не самым лучшим качеством. Но это не делает его непригодным для изготовления перекрытий по балкам.Подробнее про сорта читайте ГОСТ 8486-86 Пиломатериалы хвойных пород. Технические условия;
• Пролет – расстояние между стенами, поперек которых укладываются балки. Чем он больше, тем выше требования к несущей конструкции;
• Шаг балок определяет частоту их укладки и во многом влияет на жесткость перекрытия;
• Коэффициент надежности вводится для обеспечения гарантированного запаса прочности перекрытия. Чем он больше, тем выше запас прочности

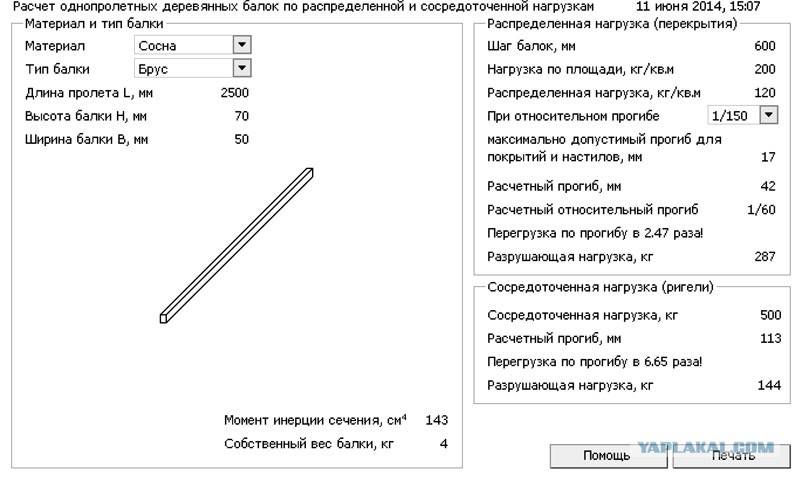

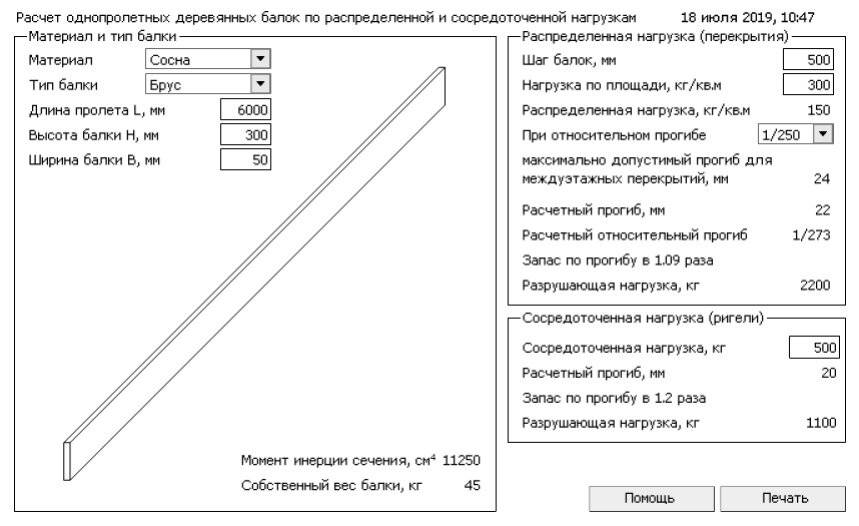

Наш онлайн-калькулятор позволит вам рассчитать параметры деревянных балок и подобрать оптимальную конфигурацию перекрытия.

Типы межэтажных перекрытий

По назначению перекрытия делятся на:

• межэтажные;
• чердачные;
• подвальные (цокольные).

Особенности их конструкции заключаются в допустимых нагрузках и устройстве паро- и теплоизоляции. Если чердак не предназначается для проживания или хранения массивных предметов, переменные нагрузки при расчёте прогиба можно уменьшить до 50–100 кг/м 2 .

Теплоизоляция между двумя жилыми этажами может показаться излишней, но шумоизоляция для большинства желательный параметр, а достигается это, как правило, одними и теми же материалами

Следует принимать во внимание, что чердачные и подвальные перекрытия нуждаются в более толстом слое теплоизоляционного материала. Плёночный материал для пароизоляции в чердачном перекрытии должен быть расположен под слоем утеплителя, а в подвальном — над ним

Для профилактики возникновения сырости и поражения конструкций грибком, все помещения должны быть оборудованы вентиляцией.

Конструкция перекрытий также может быть различной:

• с открытыми и скрытыми балками;
• с различными типами несущих балок;
• с разными материалами заполнения и обшивки перекрытия.

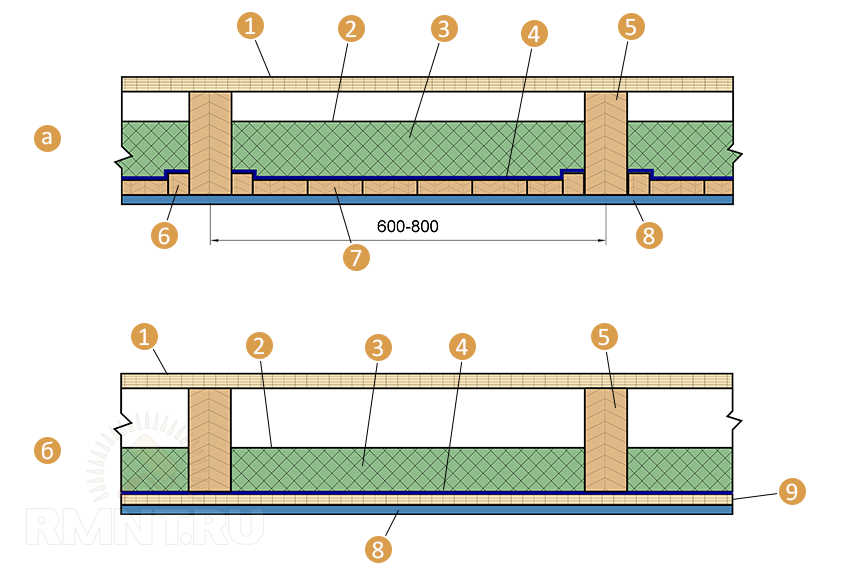

Скрытые балки зашиты с обеих сторон и не видны. Открытые — выступают из потолка и служат элементами декора.

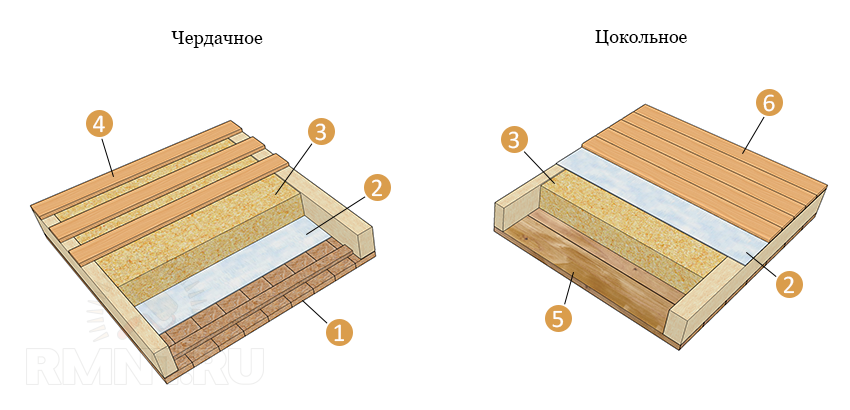

На рисунке ниже показано, какой может быть структура перекрытия мансардного этажа со щитовым накатом и с подшивкой из досок.

Пример расчета деревянной балки перекрытия.

Расчет выполняется в соответствии со СНиП II-25-80 ( СП 64.13330.2011) «Деревянные конструкции» и применением таблиц .

Исходные данные.

Требуется рассчитать балку междуэтажного перекрытия над первым этажом в частном доме.

Материал — дуб 2 сорта.

Срок службы конструкций — от 50 до 100 лет.

Состав балки — цельная порода (не клееная).

Шаг балок — 800 мм;

Длина пролета — 5 м (5 000 мм);

Пропитка антипиренами под давлением — не предусмотрена.

Расчетная нагрузка на перекрытие — 400 кг/м2; на балку — q_р = 400·0,8 = 320 кг/м.

Нормативная нагрузка на перекрытие — 400/1,1 = 364 кг/м2; на балку — q_н = 364·0,8 = 292 кг/м.

Расчет.

1) Подбор расчетной схемы.

Так как балка опирается на две стены, т.е. она шарнирно оперта и нагружена равномерно-распределенной нагрузкой, то расчетная схема будет выглядеть следующим образом:

2) Расчет по прочности.

Определяем максимальный изгибающий момент для данной расчетной схемы:

М_max = q_p·L 2 /8 = 320·5 2 /8 = 1000 кг·м = 100000 кг·см,

где: q_p — расчетная нагрузка на балку;

L — длина пролета.

Определяем требуемый момент сопротивления деревянной балки:

где: R = R_и·m_п·m_д·m_в·m_т·γ_сc = 130·1,3·0,8·1·1·0,9 = 121,68 кг/см 2 — расчетное сопротивление древесины, подбираемое в зависимости от расчетных значений для сосны, ели и лиственницы при влажности 12% согласно СНиП — таблицы 1 и поправочных коэффициентов:

m_п = 1,3 — коэффициент перехода для других пород древесины, в данном случае принятый для дуба (таблица 7 ).

m_д = 0,8 — поправочный коэффициент принимаемый в соответствии с п.5.2. , вводится в случае, когда постоянные и временный длительные нагрузки превышают 80% суммарного напряжения от всех нагрузок.

m_в = 1 — коэффициент условий работы (таблица 2 ).

m_т = 1 — температурный коэффициент, принят 1 при условии, что температура помещения не превышает +35 °С.

γ_сс = 0,9 — коэффициент срока службы древесины, подбирается в зависимости от того, сколько времени вы собираетесь эксплуатировать конструкции (таблица 8 ).

γ_н/о = 1,05 — коэффициент класса ответственности. Принимается по таблице 6 с учетом, что класс ответственности здания I.

В случае глубокой пропитки древесины антипиренами к этим коэффициентам добавился бы еще один: m_a = 0.9.

С остальными менее важными коэффициентами вы можете ознакомится в п.5.2 СП 64.13330.2011.

Примечание: перечисленные таблицы вы можете найти здесь.

Определение минимально допустимого сечения балки:

Так как чаще всего деревянные балки перекрытия имеют ширину 5 см, то мы будем находить минимально допустимую высоту балки по следующей формуле:

h = √(6W_треб/b) = √(6·862,92/5) = 32,2 см.

Формула подобрана из условия W_балки = b·h 2 /6. Получившийся результат нас не удовлетворяет, так как перекрытие толщиной более 32 см никуда не годится. Поэтому увеличиваем ширину балки до 10 см.

h = √(6W_треб/b) = √(6·862,92/10) = 22,8 см.

Принятое сечение балки: bxh = 10×25 см.

3) Расчет по прогибу.

Здесь мы находим прогиб балки и сравниваем его с максимально допустимым.

Определяем прогиб принятой балки по формуле соответствующей принятой расчетной схеме:

f = (5·q_н·L 4 )/(384·E·J) = (5·2,92·500 4 )/(384·100000·13020,83) = 1,83 см

где: q_н = 2,92 кг/cм — нормативная нагрузка на балку;

L = 5 м- длина пролета;

Е = 100000 кг/см2 — модуль упругости. Принимается равным в соответствии с п.5.3 СП 64.13330.2011 вдоль волокон 100000 кг/см2 и 4000 кг/см 2 поперек волокон не взирая на породы при расчете по второй группе предельных состояний. Но справедливости ради нужно отметить, что модуль упругости в зависимости от влажности, наличия пропиток и длительности нагрузок только у сосны может колебаться от 60000 до 110000 кг/см2. Поэтому, если вы хотите перестраховаться, то можете взять минимальный модуль упругости.

J = b·h 3 /12 = 10·25 3 /12 = 13020,83 см 4 — момент инерции для доски прямоугольного сечения.

Определяем максимальный прогиб балки:

f_max = L·1/250 = 500/250 = 2,0 см.

Предельный прогиб определяется по таблице 9 , как для междуэтажных перекрытий.

Расчёт деревянной балки занимает основное место в строительном процессе

Виды строительных балок из дерева

Разделение на виды основано на определении сечения детали:

1. Цельные пиленые деревянные детали;

• Круглое бревно, представляют собой участки ствола дерева очищенные от сучьев и коры. Длина от 3 метров до 6 метров. Диаметр допускается от 140 мм и более. Подходят для монтажа несущих конструкций в виде стропил и ферм.
• Брус с квадратным сечением. Применяются для перекрытий, монтажа ростверка фундамента и устройства мауэрлата кровли. По длине используется не более 6 метров, при этом учитывается опорная часть в 200 мм.

1. Сборные клееные пиломатериалы;

• Клееный брус с квадратным сечением. Отличается повышенной прочностью. Изготавливается в фабричных условиях. Выдерживает нагрузки при длине до 12 метров. Производится из высушенного материала посредством склеивания нескольких досок между собой под прессом. При изготовлении удаляются сучки из древесины и ликвидируются другие изъяны, которые ослабляют обычную деталь. При этом сохраняются все основные технические характеристики древесины.
• Двутавровые деревянные балки. Редко используемый материал по причине дорогой стоимости. Изготавливается из двух прямоугольных брусков склеенных между собой перпендикулярно деревянной перемычкой. Проявляет самые высокие показатели по прочности.

Материал, используемый для изготовления деревянных балок

Основным материалом для бруса применяется древесина хвойных пород;

• древесина сосны,
• пихта редко используется как пиломатериал.
• материал из ели,
• лиственница,
• тисовая древесина не уступает по прочности сосне.

При хороших местных условиях по наличию чернолесья, для материала изготовления балок перекрытия применяется породы широколиственных деревьев;

• древесина дуба,
• клён,
• берёза,
• бук лесной,

Положительные характеристики древесного материала

• По прочности не уступает материалу из металла и бетона.
• Не нарушает экологическую обстановку.
• Долгий срок службы.
• Красиво выглядит.
• Недорогой материал.
• Быстро монтируется.

Отрицательные качества деревянного бруса

• Высокая горючесть, перед применением требуется обработка специальными составами препятствующими возгорание.
• Непозволительно попадание влаги. В противном положении возможна деформация, возникновение очагов плесени и гниения, приводящие к разрушению.

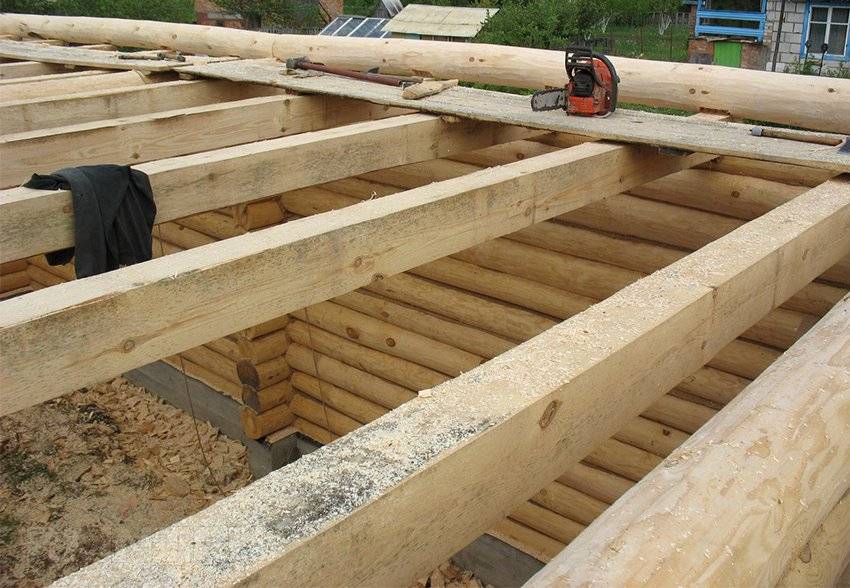

Места применения балок из древесины

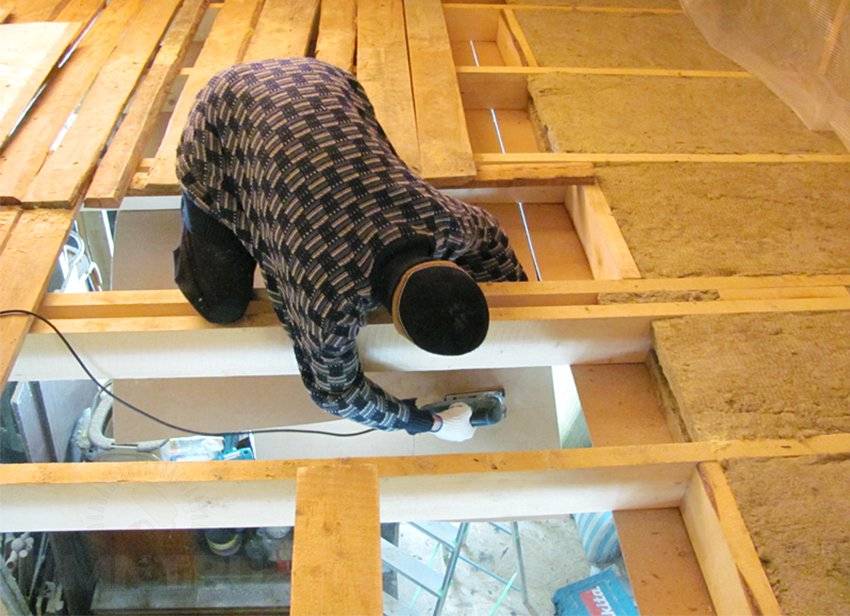

• Перекрытия подвальных помещений и цокольных этажей. В последующем снизу производится подшивка доской и укладка утепляющего материала. Сверху по балке устраиваются полы.

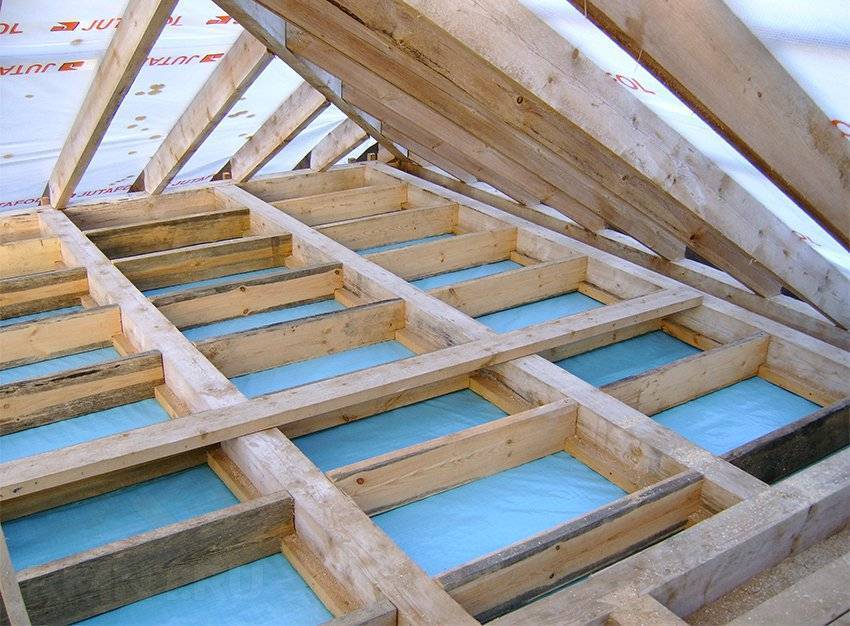

• Потолочное перекрытие отделяет пространство комнат от чердачного пространства.
• Из деревянных балок монтируется остов кровли, как основных деталей. Мауэрлат с опорой на него стропильного бруса и дополнительными опорными деталями.

Выбор материалов, расчет конструкции

Типы балок для перекрытий

Проектные работы включают планирование несущей конструкции, а также расчет и выбор материалов. Для различных перекрытий используется брусья соответствующего типа. Чаще всего деревянные балки типизируют по внешним характеристикам: сечению, составу и несущей способности:

• доска – простой конструкционный материал, применяемый при строительстве обрешетки и чернового пола;
• двутавровая балка – конструкционный материал с сечением в виде буквы Н. Двутавр позволяет сократить общий вес конструкции без потерь в несущей способности;
• LVL-брус – балка из клееного шпона, изготовленная методом склейки лущеных хвойных пород: сосны, ели, лиственницы. Отличается высокими показателями прочности при горизонтальной нагрузке. Используются при строительстве стропильных ног, балок межэтажных перекрытий, а также коньковых балок;
• комбинированная балка – клееный брус, в состав которого входит шпон из нескольких пород дерева;
• четырехкантовый брус – пиломатериал четырехугольной формы, имеющий 4 обработанные стороны, Наиболее популярен при возведении перекрытий любого типа;
• двухкантовый брус (лафет) – пиломатериал, имеющий 2 обработанные стороны противоположные друг другу. Несмотря на относительно низкие показатели прочности, лафет часто используется при возведении межэтажных перекрытий;
• оцилиндрованное бревно – фрезерованный пиломатериал из цельного куска древесины, отличающийся наивысшей несущей способностью. Максимальная нагрузка на 1 кв. м. балок данного типа составляет 500 кг. Однако из-за округлой формы оцилиндрованные бревна чаще применяют при возведении чердачных, а не межэтажных перекрытий.

При заготовке брусьев предпочтение отдается хвойным породам ввиду их повышенной прочности и устойчивости к гнилостным процессам. Аналогом ели, лиственницы и сосны могут также выступать акация, дуб или клен. Данные породы древесины отличаются низкими показателями влажности (от 12% до 14%). С годами прочность балочных перекрытий увеличивается благодаря испарению влаги с их поверхности. По истечение 5 лет усушки крепость бруса приближается к показателям прочности металлических балок.

Горизонтальные несущие конструкции бывают нескольких видов:

• межэтажное перекрытие по деревянным балкам;
• чердачное перекрытие;
• подвальное перекрытие.

После того, как будут определены тип и материал балок, строители приступают к расчету потенциального сечения. Выбор брусьев с тем или иным сечением напрямую зависит от таких показателей, как:

• потенциальная нагрузка (ПН) на 1 кв. м. – предполагаемая масса, которая будет оказывать постоянное/временное воздействие на несущую конструкцию. Рассчитать нагрузку можно самостоятельно с помощью одного из онлайн-калькуляторов;
• длина пролета (ДП);
• шаг – расстояние между соседними балками (50 см, либо 1 м).

Подходящее сечение бруса можно рассчитать по приведенным ниже таблицам. Для этого достаточно выбрать длину пролета, предполагаемую нагрузку и размер шага.

ПН ДП	150	250	350	450
2 м	50×100	50×100	50×100	50×120 100×100
2.5 м	50×100	50×120 100×100	50×130 100×120	100×100
3 м	50×120	50×140	50×160	100×120
3.5 м	50×140 100×100	50×160 100×130	50×180 100×150	100×160
4 м	50×160 100×130	50×180 100×150	100×160 120×150	100×180 150×160
4.5 м	50×180 100×140	100×160 130×150	100×180 150×160	100×200 150×180
5 м	100×160	100×190 150×170	100×210 150×190	100×190 150×170
5.5 м	100×180	100×190 150×160	100×200 150×180	100×220 150×200
6 м	100×200	100×200 150×180	100×250 150×220	100×220 150×200

Табл. 1 — Сечение балок при шаге в 0.5 метра

ПН ДП	150	250	350
2 м	100×100	100×110	100×120
2.5 м	100×110	100×120	100×130
3 м	100×120	100×130	100×150
3.5 м	100×140	100×160	100×180 100×160
4 м	100×160	100×190 150×150	100×200 120×180
4.5 м	100×180 150×160	100×200 150×180	100×220 150×190
5 м	100×190 150×170	100×210 150×190	100×230 150×200
5.5 м	100×200 150×170	100×220 150×200	100×240 150×210
6 м	100×220 150×200	120×230 150×210	120×250 150×230

Табл. 2 — Сечение балок при шаге в 1 метр.

Расчет количества балок для перекрытия производится по следующей формуле:

КБ = ДП/Ш, где:

• КБ – количество балок установленного сечения;
• ДП – длина пролета;
• Ш – шаг.

Общее число балок зависит от количества пролетов.

Этапы монтажного процесса

Начнем с того, что для контробрешетки необходимы брусья сечением 30 х 50 мм, если дело касается простых крыш.

Если эта система устанавливается на сложные конструкции, тогда лучше выбрать брус сечением 50 х 50 мм.

Длина варьируется от выбранного кровельного покрытия.

Их, как было сказано выше, устанавливают на стропила и крепят специальными оцинкованными гвоздями с шагом 30 — 40 см.

1. С полным покрытием стропил.
2. С периодичной установкой. Здесь шаг установки зависит от длины используемого кровельного материала. Если это профнастил, то расстояние варьируется в пределах 40 — 50 см под элемент обрешетки. Если укладывается металлочерепица, тогда в расчет берется ширина укладываемого материала.

   В любом случае длина каждого бруса контробрешетки не должна быть меньше полуметра (оптимальный размер – 135 мм).

Установка и монтаж

Ничего сложного в этом процессе.

Здесь важно учесть, что все работы будут проводиться на высоте. Так что позаботьтесь о собственной безопасности. Так что позаботьтесь о собственной безопасности

Так что позаботьтесь о собственной безопасности.

К тому же по стропилам набивается гидроизоляционная мембрана, так что придется соорудить временную обрешетку, чтобы не повредить пленочный материал.

Важным моментов во всем монтажном процессе будет правильная подрезка реек:

• у конька они должны сходиться в одной точке, как и сами стропила. Поэтому, учитывая уклона скатов, надо будет запилить их под необходимый угол;
• около ендовы шаг установки сокращается до 10 см при стандартном шаге 30 см. Стык двух реек должен также подпиливаться под установочный угол.

На участке ендовы необходимо правильно провести монтаж элементов контробрешетки.

Здесь важно приподнять их на высоту 5 — 10 см над опорой самой ендовы. Это обеспечит беспрепятственный сток воды. Это обеспечит беспрепятственный сток воды

Это обеспечит беспрепятственный сток воды.

Обычно на один квадратный метр поверхности, где устанавливаются элементы контробрешетки, используются минимум 10 гвоздей.

Они пробивают гидроизоляционный материал, тем самым нарушая целостность полотна и герметизацию всей кровли.

Поэтому не стоит надолго оставлять в таком виде крышу.

То есть, установили контробрешетку, тут же набивайте обрешетку и устанавливайте кровельный материал.

Если оставить крышу некрытой и пойдет дождь, то грош цена всей работе.

Заключение

Во многих случаях межэтажные конструкции из бруса могут быть единственно возможным решением, особенно при строительстве каркасных и бревенчатых домов. Так же они всегда используются при возведении строений из пено и газобетона, поскольку несущие характеристики этого строительного материала не предусматривают перекрытий из более тяжёлых конструкций, к примеру, таких как железобетон.

Кроме того, деревянные перекрытия имеют достаточно долгий срок службы, который может быть долее 50 лет, а в случае необходимости его сравнительно легко можно отремонтировать. Для этого достаточно разобрать небольшой участок пола, извлечь повреждённые элементы и заменить их на новые. Такой ремонт может занять всего несколько часов и не доставит больших неудобств жильцам дома.
