Что такое ригель и чем он отличается от балки

Виды замков

Ригельные конструкции различают по видам:

1. Врезной ригельный замок для металлических дверей, а также стальных, деревянных считается удачным вариантом для домов, т.к. недоступно запорное устройство и ригели размещаются в нестандартном порядке. Это введет в замешательство любого вора.
2. Сувальдные механизмы — более современные, покупают для нежилых, подсобных помещений. В таком односистемном замке присутствуют бронированные накладки, поворотная ручка, больше ригелей, что делает конструкцию безопаснее в несколько раз. Много ригелей — надежнее замок.
3. Электромеханические устройства со встроенным герконом — оборудованы датчиком открытия двери, системой автоблокировки. При неожиданном выключении электричества есть возможность вручную закрыть или открыть дверь. Многие устанавливают их для гаражей.
4. Для рольставней специальная конструкция, надежно фиксирующая полотна роллет (стандартно замок устанавливается на нижней планке, но наилучшим способом считается размещение замка сверху).

Есть врезной замок и накладной ригельный. Самые простые в установке накладные ригельные замки, а надежные — кодовые, которые устанавливают на сейфы, шкафы с ценными вещами и бумагами. Главное — приобретать качественные броненакладки, тогда взломщик не сможет осуществить кражу.

Отличие ригеля от балки заключается в следующем:

• Ригель – это балка, выполняющая опорную функцию.
• Он устанавливается лишь в горизонтальном виде.
• Балка работает преимущественно на изгиб.
• Назначение балки заключается в перекрытии строительных конструкций.
• Балка – самостоятельный строительный и расчетный элемент.
• Ригель – это часть опорной рамы, тесно связанная со стойками.
• Сфера применения ригеля более широка.
• Он производится из дерева, металла и железобетона.
• Балки бывают деревянными и металлическими.
• Ригель – это стержень любой конструкции.
• Балка является основой для построения каркаса.

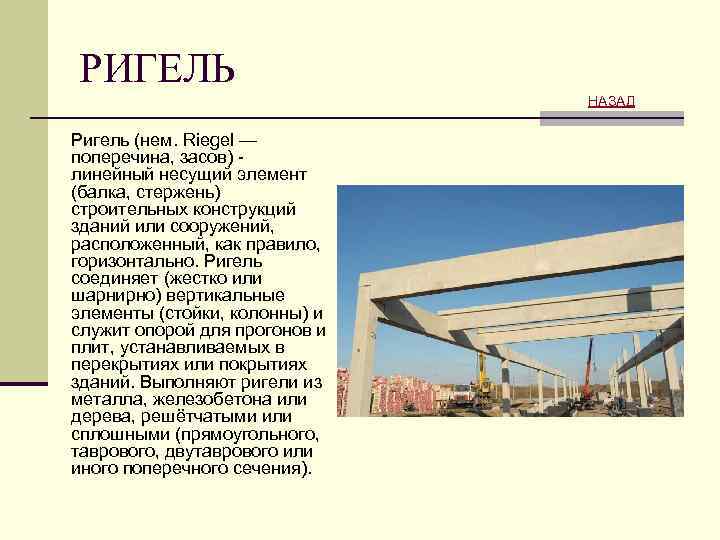

Слово «Ригель» является немецким и в переводе на наш язык обозначает поперечина или поперечная балка. Название определяет нахождение и значение этой детали.

Эти конструкции, являются, несущими в каркасе здания обычно располагаются по горизонтали.

В давние времена, когда возникла потребность в закрывании дверей на замки, появились первые иностранные замки с частью, которая выдвигается. А так как такие сложные замки приобрести могли не все, то стали использовать различные засовы различной сложности и их так же называли ригелями.

По сути, ригель – это штырь или несколько штырей, которые закрывают дверь.

Современные замки имеют до шести ригелей круглой формы.

Ригельный запор надёжен только в том случае, ели он изготовлен из хорошего металла.

Самый хороший материал для изготовления ригеля считается сталь.

Очень важным нюансом является, то, что ответная часть и сама коробка, так же должны быть выполнены из очень прочных материалов и качественно установлены.

Одинарный прямоугольный ригель является самым простым. Этот вид замка почти не используют, и скоро он станет раритетом.

Ригель, применяемый в строительстве

В строительстве ригелем называют опору, то есть опорную балку.

Для того понять где расположен ригель, необходимо представить небольшой дом с одним этажом.

Дома не обходиться без опорной балки, которая расположена по горизонтали или по-другому ригеля.

На ригель прикрепляют все важные конструкции крыши. Для строительного ригеля используют такой , металл, . От того какая будет постройка выбирают и материал для ригеля.

Железобетонную конструкцию ригеля используют для многоквартирных домов, для домов из дерева используют ригель из идентичного материала.

Очень часто путают понятие ригеля и балки.

Но отличия всё-таки есть, и они имеют несколько пунктов:

1. Ригель является горизонтальной опорой, а балка является ;
2. Ригель является жёсткой зафиксированной опорой рамы, а балка является изгибаемым элементом конструкции;
3. Для ригеля материал используют такие материалы как дерево, металл и железобетон, а для балок используют только дерево и металл.

Мостостроение

Железобетонный ригель используют в мостостроении. Такая горизонтальная, железобетонная конструкция хорошо связывает и соединяет вертикальные опоры моста между собой. За счёт того, что ригель проложен от одной опоры моста к другой, это позволяет всей массивной конструкции иметь жёсткость и прочность.

Ригель из железобетона, по сфере назначения делят на несколько видов. Все характеристики, сечения, требования к составу бетона обусловлены , номер которого является 13015.0. В этом стандарте прописывают, по каким показателям и в каких условиях должны использоваться опорные детали.

«Ригель и колонна»

В строительстве колонны применяют для постройки жилых, промышленных и не жилых зданий.

Такой вид строительства позволяет получить самое большое количество площади и это не зависит от этажности строения.

Это называют каркасной застройкой.

Такие колонны выпускают из такого материала как двухконсольными, одноконсольными или безконсольными. Балки и ригель соединяют через консоль. Это соединение происходит при помощи конструктивных особенностей ригеля и колонны, так же металлических закладных. Монтаж соединения «ригель — колонны» производят укладкой концов ригеля на соединительные штыри колонны. Чтобы соединение было, прочным его дополнительно заливают

Ригель – это слово, имеющее множество значений. Их насчитывается около десяти. Им называют строительные элементы, часть запорного замка, ювелирный инструмент, а еще это распространенная немецкая фамилия. В ювелирном деле ригель используется для выравнивания, уменьшения или увеличения размера колец или браслетов. Материалом служит сталь, часто на инструменте есть размерная шкала. Также им пользуются для изготовления цепочек и других сложных изделий. Ювелирный ригель имеет различную в сечении форму: квадратную, прямоугольную, круглую и так далее.

Но чаще всего слово «ригель» встречается в менее специфических сферах. Самое близкое к каждому человеку понятие – это ригель замка.

Чем отличается от балки

Что такое ригель в строительстве разобрались. Но есть еще один элемент, встречающийся в перекрытиях и кровельной системе, который часто путают с ригелем — это балки. Балки — несущий элемент в конструкции, который обычно компенсирует изгибающие нагрузки. Вот вам и разница — ригеля — часть опорной конструкции. Это рама, на которую опирают балки.

Проще всего разобраться в том, где балка, а где ригель — посмотреть какая нагрузка приходится на элемент

Балки могут быть наклонными и горизонтальными. Но они почти всегда работают на изгиб, поэтому должны рассчитываться, так как должны выдерживать длительные нагрузки. Ригеля — строго горизонтальные элементы и служат для механической связи стоек, а изгибающие нагрузки не несут. Поэтому их обычно не рассчитывают. Закладывают стандартные решения, с определенным запасом прочности.

Чем отличается ригель от балки: часто формой, а вообще, назначением и функциями

Еще одно отличие ригеля и балки — материалы и форма. Балка всегда в сечении прямоугольная или квадратная. Ригеля часто имеют более сложную форму, но могут быть и квадратными и прямоугольными. Балка может быть деревянной или металлической. Ригель тоже делают из этих материалов, но может он быть еще и железобетонным. Итак, если вы видите железобетонную горизонтальную часть конструкции, которая опирается на стойки — перед вами ригель. Других вариантов нет.

Ригель не испытывает нагрузок. Он только связывает стропила. Балка перекрытия как раз компенсирует нагрузку от кровли

С горизонтальными деревянными и металлическими элементами чуть сложнее. Надо смотреть, не приходится ли на них изгибающая нагрузка. Если нет — это ригель. В противном случае — балка. И если элемент установлен под углом — это точно балка.

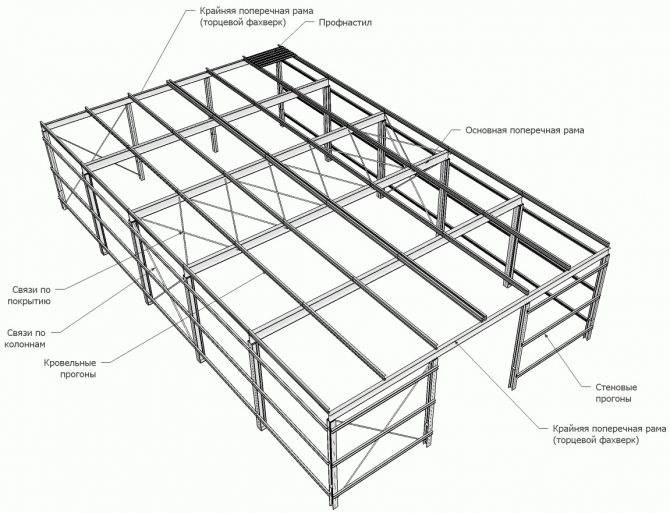

Где применяется

• Соединяет стойки строительных рам.
• В каркасах объединяет между собой опоры, колонны.
• В стропильной системе — стропила.

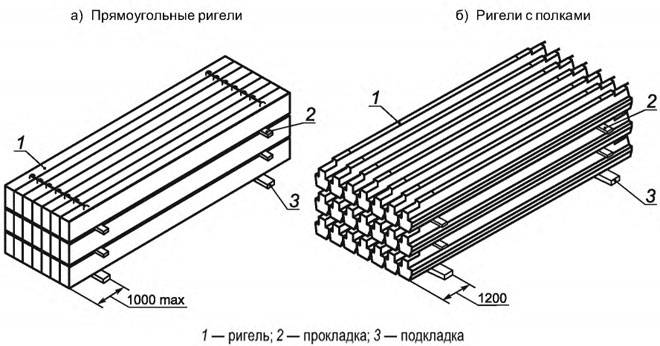

Так надо их хранить

Присутствует этот элемент практически в любой части здания. Для выполнения различных задач он может иметь разную форму. В самых простых случаях — это брус прямоугольного или квадратного сечения. В стропильных системах применяют именно такие ригеля. Стропильные системы собирают в основном из древесины и ригеля для них тоже делают из этого материала. Вообще, деревянные ригеля — это обычный брус, края которого могут быть оформлены в четверть или в шип.

Чем ригель отличается от балки?

Название «балка» получил элемент с длиной во много раз превышающей ширину и опирающийся на оба своих конца и, возможно, имеющий дополнительные опоры в середине. Работает он преимущественно на изгиб – искривляется под действием нагрузки, при этом не разрушаясь.

Ригель – это балка, связывающая вертикальные опоры, воспринимающая нагрузку от других элементов и передающая её на эти опоры. То есть, любой ригель – это балка. Многие просто называют и то, и другое балкой и оказываются правы, ведь это действительно она. Но обратное утверждение не всегда верно – не любая железобетонная балка может считаться ригелем.

Главные признаки, которыми ригельная балка отличается от остальных:

• соединяет вертикальные элементы (колонны, опоры и т.д.); если она опирается не на вертикальный элемент, а на другую горизонтальную конструкцию или на что-то ещё, то это не ригель;
• всегда располагается горизонтально, либо под небольшим углом, так как соединяет вертикальные опоры;
• чаще всего принимает на себя нагрузку от других ЖБИ и передаёт её на колонны, к которым крепится. Сами колонны не могут непосредственно служить опорой перекрытиям. А железобетонные поперечины предоставляют достаточную опорную площадь, чтобы обеспечить зданию необходимую устойчивость.

Даже само название говорит за себя. «Riegel» в переводе с немецкого языка означает «поперечина», что указывает на функцию в остове здания.

Ригель – важный несущий элемент, без которого не обойтись при возведении железобетонного каркаса строения. Он обеспечивает его устойчивость, на нём размещаются междуэтажные перекрытия.

Функции в строительстве

Для чего нужен ригель, каково его назначение в строительстве? Он является основой конструкции, которая распределяет нагрузку и соединяет опоры. Его функции:

1. Обеспечивает жесткость конструкции за счет горизонтального сцепления опорных конструкций.
2. Соединяет опоры, одновременно служит полкой для плит перекрытия.
3. Обеспечивает поворотное (шарнирное) сцепление вертикальных опорных конструкций.
4. Пропорционально распределяет нагрузки.
5. Сокращает срок возведения зданий.
6. Один из основных конструктивных элементов при строительстве сооружения, предполагающего широкие, длинные пролеты: производственные цеха, торговые площади больших размеров, длинные проходы. Именно горизонтальное перекрытие придает жесткость и надежность конструкциям.
7. Вместе с опорными конструкциями является основой каркаса мостов, навесных коммуникаций типа виадуков, высоких ограждений дорог.
8. Стропила крыши, соединенные ригелями, делают каркас жестким, устойчивым.

Обобщая, можно сделать вывод, что ригель – незаменимый конструктивный соединительный элемент для разного рода сооружений. Этим объясняется востребованность данного вида продукции. В зависимости от назначения и расчетных нагрузок используются горизонтальные балки, изготовленные из различных материалов.

Строительство из древесины

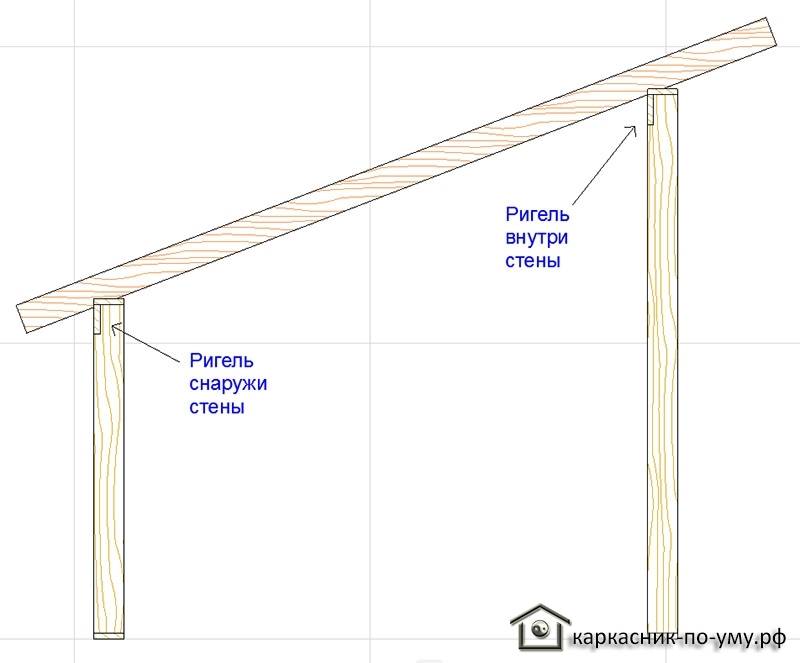

В деревянном домостроении при обустройстве скатных крыш, балка подобного типа связывает стропила и образует с ними единый жестко закрепленный каркас. Часто в малоэтажных постройках при помощи выносных ригелей обустраивается терраса.

Устанавливаются выносные стойки и опирание происходит только на наружную стену и выносной вертикальный брус. На верхней части этого каркаса вполне возможно обустроить еще одну комнату. По форме такие соединительные детали имеют вид бруса.

Из металла или железобетона промышленность выпускает, как правило, поперечины сплошного, прямоугольного, линейного или двутаврового типа. Их сечение определяется несущей нагрузкой. Такие виды метеллических или железобетонных изделий применяются при монтаже зданий любой этажности разного предназначения.

Особую популярность в многоэтажном строительстве имеют поперечные железобетонные конструкции. Надежность и прочность таких форм способствует их длительному сроку эксплуатации. Также для потребителей является привлекательной и цена. Невысокая стоимость делает ригели из железобетона доступной строительной деталью при возведении построек любого назначения.

Ригели из металла в основном используются при монтаже мостов или других подобных сооружений. Установка балок поперечного назначения способствует устойчивости всего каркаса постройки.

Ригель используется в строительстве, но даже люди с профильным образованием не всегда могут объяснить целевое применение этого элемента в конструкции зданий. Более того, ригель часто путают со строительными балками, забывая, что это абсолютно разные изделия. Разберёмся в особенностях и технических характеристиках каждого элемента.

Подробнее об элементе

Чаще всего у него жесткое крепление, однако, есть случаи, когда в некоторых сооружениях используют шарнирное соединение. Зависит это от предназначения объекта.

Нередко можно слышать, что строительные ригели называют железобетонными балками конструктивного назначения, которые представляют собой горизонтальный или наклонный профильный брус.

Размеры железобетонного ригеля могут быть различными, в том числе:

• сечение;
• форма;
• площадь;
• длина;
• способ закрепления, зависящий от характера его назначения.

На самом деле это не совсем так, поэтому о том, чем они отличаются между собой, поговорим в последней части статьи. А сейчас рассмотрим, какие материалы применяются для производства ригеля.

Материал и параметры

1. Данная конструкция изготавливается из тяжеловесного бетона, класс которых расположен в диапазоне В 22,5-40. Их выходная прочность должна составлять в теплый период не менее 75%, в холодный — 85%, кроме того, они должны обладать строгими параметрами водонепромокаемости и морозоустойчивости.

1. Для усиления надежности устройства, во время производства используют армирование стальной арматурой высокого класса одного из двух видов:

• горячекатаную;
• укрепленную термомеханическими воздействиями.

Бетонные ригеля — части каркасного строительства

1. При изготовлении данного строительного элемента используют ГОСТ на железобетонные ригели, где жестко предусмотрены возможные несоответствия от установленных правил. Например, при монтаже ригелей не разрешается, чтобы технологические пробоины были более 0,1 мм.

Предназначение элемента

Конструкция может изменяться в соответствии от параметров и ее использования. Сегодня есть 3 разновидности:

Рассмотрим функциональность элемента:

• соединяет части несущих вертикальных конструкций;
• создает пространственную твердость всей арматуры;
• позволяет гарантировать геометральную стабильность строения;
• своевременно передает нагрузки с балки на опорный механизм;
• увеличивает поверхность и ;
• поддерживает элементы ж/б конструкции.

Особенности применения

Сферы использования ригелей чрезвычайно обширны:

• с их помощью можно возводить сооружения собирательной планировки, особенно таких, где предполагаются высокие стены и длинные коридоры;
• актуальны они в процессе монтажа модульных сооружений;
• ЖБИ ригели для жилых и многоэтажных общественных зданий способны создавать оконные комиссуры или ограды;

задействуют их и как стойки в ЛЭП, из-за чего увеличивается площадь несущего основания, что дает возможность передавать нагрузки горизонтально, повышая способности опоры.

Особенности

Главное отличие и особенность в том, что элемент способен выдерживать мощные нагрузки в разных направлениях. К примеру, работать на изгиб как обычная балка, которая составляет часть будущего здания в целом. Обычно такие конструкции применяют при строительстве чердачных помещений.

Если у элемента Т-образное сечение с нижней полкой, их используют для опор настилов перекрытий. Это дает возможность уменьшить размер части конструкции, который неизбежно будет выступать в интерьер на толщину перекрытия.

Ригель — это в строительстве так называют плиты перекрытия металлические или деревянные

Все сооружение имеют жесткий несущий опорный каркас. Он является скелетом, кристаллической решеткой зданий, который обеспечивает его статичность, несет основную нагрузку.

Ригель – это в строительстве важная конструктивная деталь, горизонтальный элемент, соединяющий опоры либо стойки. Так как он – часть несущей конструкции, то должен соответствовать техническим нормативным условиям, ГОСТу.

Остановимся подробнее на вопросе, ригель, что это такое.

Функции в строительстве

Для чего нужен ригель, каково его назначение в строительстве? Он является основой конструкции, которая распределяет нагрузку и соединяет опоры.

Его функции:

1. Обеспечивает жесткость конструкции за счет горизонтального сцепления опорных конструкций.
2. Соединяет опоры, одновременно служит полкой для плит перекрытия.
3. Обеспечивает поворотное (шарнирное) сцепление вертикальных опорных конструкций.
4. Пропорционально распределяет нагрузки.
5. Сокращает срок возведения зданий.
6. Один из основных конструктивных элементов при строительстве сооружения, предполагающего широкие, длинные пролеты: производственные цеха, торговые площади больших размеров, длинные проходы. Именно горизонтальное перекрытие придает жесткость и надежность конструкциям.
7. Вместе с опорными конструкциями является основой каркаса мостов, навесных коммуникаций типа виадуков, высоких ограждений дорог.
8. Стропила крыши, соединенные ригелями, делают каркас жестким, устойчивым.

Обобщая, можно сделать вывод, что ригель – незаменимый конструктивный соединительный элемент для разного рода сооружений. Этим объясняется востребованность данного вида продукции. В зависимости от назначения и расчетных нагрузок используются горизонтальные балки, изготовленные из различных материалов.

Основные виды ригелей

Среди них можно выделить наиболее востребованные в промышленном строительстве железобетонные и металлические горизонтальные балки. Для малоэтажного используют облегченные деревянные ригели.

Бетонные

Строительные бетонные ригеля должны соответствовать определенным требованиям. К примеру, обязательно наличие арматурного каркаса:

• используется качественный прокат, прошедший термическую закалку;
• арматурный каркас состоит из продольной арматуры (разного сечения), поперечной (средней);
• в опорных частях конструкции присутствуют соединительные стержни и металлические пластинчатые элементы, которые приваривают к опорам.

Важно! Бетон применяется только морозостойких тяжелых марок (В 22, В 40), а отклонения от технических размеров допустимы лишь минимальные. https://www.youtube.com/embed/chHRTsEcqnQ. https://www.youtube.com/embed/chHRTsEcqnQ

Ригеля бетонные отливаются различной формы в зависимости от назначения. Закладные выступы на них называют «тавром». Ригель под плиты перекрытия представляет собой горизонтальную железобетонную балку, имеющую следующие формы:

• прямоугольную, без выступов (без полок);
• с одной полкой (Г образные, однотавровые);
• с двумя полками (Т образные, двутавровые).

На тавры укладывают не только плиты перекрытия, но и разного рода соединительные несущие металлические конструкции (фермы, балки)

Таблица маркировки ригелей в зависимости от назначения конструкции, ее формы.

Форма ригеля	Маркировка	Назначение
С одной полкой (однополочные)	РО РОП РЛП РОР	Опоры для многопустотных (РОП) Лестничные пролеты (РЛП) Ребристые плиты (РОР)
Двухполочные	РД РДП РДР	Плиты перекрытия Металлоконструкции Многопустотных плиты (РДП), Ребристые плиты (РДР)
Прямоугольные, без полок	Р прямоугольная РБ бесполочная РБП РБР	Соединения опор Мнопустотных плит (РБП) Ребристых плит (РБР)
Балконные или консольные	РКП	Консольных конструкций

Это маркировка по ГОСТ 18980-90.  Но отдельные компании могут выпускать ригеля с дополнительной маркировкой по утвержденным ТУ (техническим условиям).

Размеры ригеля ГОСТ

Маркировка прямоугольного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
РВ-32-4.5	3190	160
РВ-36-4.5	3590	160
РВ-40-1.3	3990	160
РВ-46-2.5	4590	380
РВ-56-3	5590	160
РВ-60-3	5990	160
РВ-64-3	6390	160
РВ-64-4.5	6390	160

Длина указана во второй цифре маркировки.

Двутавровые ригеля

Маркировка двухполочного ригеля	Размер по ширине (мм)	Размер по высоте (мм)
1Р14-12	1400	400
1Р20-12	2000	400
1Р26-8	2600	400
1Р32-8	3200	400
1Р38-8	3800	400
1Р44-8	4440	400
Р56-12	5600	400
Р56-8	5600	400
Р62-12	6200	400
Р62-8	6200	400
Р74-8	7400	400
Р86-8	8600	520
РДП 4.26-(40-110)	2560	520

Ригель как часть замка

Когда закрывается дверь, ключом делается поворот и появляется запирающий штырь. Прочная запорная часть – это ригель замка. На Руси, когда только возникла необходимость запирать двери, появились и первые заморские замки с выдвижной частью. Далеко не все могли приобрести сложную новинку, но стали использоваться засовы разной сложности, их тоже назвали ригелями. То есть ригель – это металлический штырь или несколько штырей, плотно закрывающие дверь.

Современные дверные замки вмещают от двух до шести круглых ригелей, чем их больше, тем лучше и надежнее запирающая надежность замка. Надежность ригельного запора зависит от металла, из которого он изготовлен. Лучшим материалом считается сталь

Здесь важно, чтобы ответная часть в дверной коробке и сама коробка также были сделаны из высокопрочных материалов и надежно смонтированы. Самый простой ригель – это одинарный, прямоугольной формы

Такой вид замка практически отжил в наших реалиях и скоро станет раритетом.

Как обыграть ригель на потолке?

Главная / Дизайн потолка / Дизайнерские решения / Ригель на потолке — как его правильно обыграть?

Довольно часто, в квартирах и домах нас поджидает множество сюрпризов, зачастую неприятных, заслуженных в конструктив дома застройщиком. Одной из таких «неприятностей» может стать ригель. При его наличии, владелец жилого помещения сталкивается с вопросом: как обыграть ригель на потолке, без потери функционала и снижения высоты потолков в комнате? Попытаемся найти ответ на этот вопрос.

Что такое ригель

Ригелем называют отдельный выступающий элемент несущей части перекрытия, расположенный со стороны жилого помещения. Проще говоря, это – опорная балка, на которой «лежит» межэтажная плита. Она выполняет одну из важнейших функций в общем конструктиве здания и удалить ее полностью попросту нельзя – обрушится перекрытие. Поэтому, приходится искать выход из сложившейся ситуации и это можно осуществить по разному.

Два подхода к декорированию

В зависимости от ваших предпочтений, потолок, на котором имеется ригель, можно оформить по разному. Есть два основных способа декорирования таких деталей:

• Выделение этой детали как самостоятельного декоративного элемента, оформляя его различными материалами.
• Оформление этого существенного недостатка интерьера максимально нейтральным способом, чтобы не привлекать к нему внимания или полная его маскировка.

Оба варианта оформления вполне легко реализовать, независимо от стиля отделки комнаты. Тем не менее, при выделении таких силовых составляющих здания различными декоративными покрытиями, придется постараться, чтобы они как можно лучше вписались в существующий интерьер.

Оформление

Если имеющийся конструктивный недостаток нужно не спрятать, а подчеркнуть, для этого можно использовать самые разные способы отделки. Во первых, применить выделение цветом

Это проще всего – окрасить выступающие из перекрытия части в отличающийся от основной поверхности цвет и они станут привлекать внимание

Второй вариант – придать данной составляющей конструкций здания сходство с балкой из дерева. Для этого, потребуется отделать ее снаружи деревянными панелями, установить поверх имитацию деревянных деталей из полиуретана или собрать конструкцию из ГКЛ, которая будет отделана «под дерево».

Важно: если предполагается декорировать несущую деталь под дерево, стоит продумать ее соответствие остальному интерьеру. В помещениях, оформленных в современных стилях типа «хай тек» и ему подобных, деревянные несущие части могут смотреться не слишком хорошо

Короб из гипсокартона или панелей, собранный вокруг имеющейся опоры межэтажной плиты, также должен быть оформлен в соответствии с остальным декором комнаты.

Маскировка

С этим вариантом отделки вроде бы все и так ясно – нужно сделать визуально мешающий элемент максимально незаметным. Однако, на практике, эта задача нередко становится довольно сложной. Самый простой вариант – оформить выступающие из перекрытия детали тем же материалом, что и остальная плоскость. Однако, перед тем, как производить отделку, придется тщательно выровнять поверхность данного элемента для того, чтобы он выглядел аккуратно и не выделялся на общем фоне.

Есть и другой подход к решению, этой задачи. В тех случаях, когда высота мешающих частей невелика, а общая высота стен в комнате достаточна, их можно целиком скрыть за подвесной или натяжной конструкцией. В этом случае, натяжное полотно или подвесная композиция собираются и устанавливаются таким образом, чтобы ригель был полностью скрыть под установленным декоративным полотном нового потолка.
