Как выбрать дифференциальный автомат по номинальному напряжению
Тут все предельно ясно. Если у автомата одна фаза – 220 Вольт, три – 380 Вольт. Несомненно, в этом вопросе нужно быть внимательным, ведь всякие случаи бывают.
Номинал дифавтомата и параметры расцепителей
Дифференциальный автомат также является автоматическим выключателем. Такой параметр отображается с помощью большой латинской буквы. Она указывается перед числом, которое обозначает номинал токовой нагрузки. В быту преимущественно отдают устройствам с параметром С.
Самым распространенным дифференциальным автоматом для бытовой сети (розетки) являются автоматы, у которых обозначение С16, намного реже используются С25. В освещении – С6 либо С10. Также существуют автоматы с параметром В. В квартирных выключателях и общедомовых применяют устройства с характеристиками: С50, С63, С80, С100.
Сквозной ток
Параметр прибора защиты от отключений, который есть в дифференциальном автомате. Обозначают такой ток с помощью символа Δ и числа, которое указывает ток утечки в миллиамперах (mA). В целях защиты сетей для освещения зачастую применяют автоматы, у которых номинал от 10 до 30 миллиампер. Для групповых сетей используют защиту с номиналом 30 миллиампер, а одиночных – 10 миллиампер. Встроенная защита, номиналом от 100 до 300 миллиампер, используется для вводных дифференциальных автоматов.
Определения
УЗО отключает нагрузку, когда значение дифференциального тока выше допустимого (ГОСТ 31601.2.1-2012). Полное название на русском языке – устройство защитного отключения, а английская аббревиатура названия RCD – residual current device. Несмотря на принятое среди электриков обозначение УЗО. правильное название будет звучать как выключатель дифференциальный. Такое же название будет и на маркировке изделия.
Этот механический аппарат коммуникативного типа срабатывает при изменении векторной разности токов, возникающих в трансформаторе, входящем в дифференциальные выключатели.
Эти изменения происходят при прикосновении человека к токоведущим частям, а также в случае перегрева или пожара, вызванного утечкой тока. Устройства защитного отключения устанавливают не только в системы электроснабжения, но и в некоторые бытовые приборы, которые используются в сырых помещениях, например, в определенные модели фенов.
Схема работы УЗО
Дифавтомат или автоматический выключатель дифференциального тока обладает более широкими возможностями по сравнению с выключателем дифференциальным. В нем соединены вместе устройство защитного отключения и автоматический выключатель (ГОСТ Р 51327.1-2010). За счет такого сочетания дифавтомат защищает от удара электрического тока при утечке или соприкосновении с токоведущими фрагментами, а также предохраняет от перегрузок и коротких замыканий с помощью автомата. Дифавтомат предотвращает пожары, которые могут возникнуть при возгорании изоляции из-за перегрева.
Главное предназначение устройства защитного отключения в контроле над утечкой тока, а также отслеживании поступления напряжения к электроприборам. При одновременном подключении всех приборов, находящихся в сети, схема с выключателем дифференциальным не отреагирует на перегрузку, и проводка сгорит.
Даже при принудительном создании короткого замыкания путем соединения нуля и фазы дифференциальные выключатели не отключат напряжение. Дифавтомат, где устройство защитного отключения и автомат работают вместе, способен справиться со всеми этими проблемами.
Только дифавтомат предотвратит короткое замыкание и перегрузку в сети. Дифференциальные выключатели такими функциями не обладают.
Главные визуальные различия между УЗО от дифавтоматом По внешнему виду сразу понять, почему одно устройство называется УЗО, а второе – дифавтоматом не совсем просто.
Корпуса в одном и другом случае примерно одинаковые, есть выключатель, на каждом устройстве нарисована схема, перечислены определенные параметры и заданы технические характеристики. Но при ближайшем рассмотрении видно, что все эти обозначения разные.
Таким образом, можно перечислить основные отличия, по которым можно определить, что именно перед вами находится:
- название;
- схема подключения;
- обозначение минимального тока;
- аббревиатура.
Рассмотрим, как отличается защита по внешнему виду корпуса. Название, аббревиатура и обозначения минимального тока Прежде чем присоединять выбранное устройство к сети, внимательно рассмотрите корпус. В большинстве случаев полное название защитного механизма располагается на задней крышке.
На лицевой стороне корпуса будет указана аббревиатура ВД (для УЗО) или АВДТ (при работе с дифавтоматом). В нашем случае – это обозначения ВДТ1-63, то есть выключатель дифференциальный и АВДТ32 –дифавтоматы. Отличие в написание обозначений очевидны, дифавтоматы всегда именуются по-другому.
Различия в обозначении
Отличается и лицевая сторона. Если на корпусе видна большая буква и числа, стоящие за ней, то это дифавтомат (у нас С 16), если же все буквы идут после числа (32 А) – это УЗО. Данные цифры обозначают величину номинального тока в цепи.
Величина номинального тока определяется, исходя из мощности используемых электроприборов и сечения кабеля. Буква, стоящая перед обозначением номинального тока показывает, какие расцепители (электромагнитные и тепловые) используются в сети.
Если вы никак не можете понять, как отличить один прибор от другого, то рисковать и самостоятельно устанавливать защитные устройства нельзя. Вызовите квалифицированного электрика, который решит, где воспользоваться дифавтоматом, а где выключателем дифференциальным вместе с автоматом.
Коммутационные приборы отключения нагрузки
Если электросистема квартиры или дома разделена на отдельные контуры, рекомендуется каждую линию электроцепи оснащать отдельным автоматическим выключателем, а на выходе устанавливать УЗО.
Однако вариантов подключения гораздо больше, поэтому для начала необходимо понять разницу между УЗО и дифференциальным автоматом, а затем уже производить монтаж.
Автоматические выключатели – модифицированные «пробки»
Когда о многообразии защитных устройств не было и речи, при излишней нагрузке на линию срабатывали «пробки» — простейшие аварийные приборы.
Их функционал усовершенствовали и получили автоматические выключатели, которые срабатывают в двух случаях — при возникновении короткого замыкания и при увеличении нагрузки, близкой к критической.

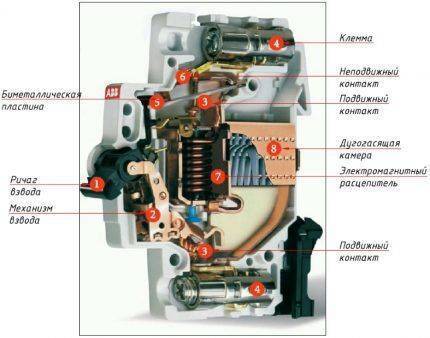

Конструкция автомата проста: внутри корпуса из прочного технопластика заключены несколько функциональных модулей. Снаружи находится рычаг замыкания/размыкания цепи и крепежный паз для «посадки» на дин-рейку (+)
В одном электрощитке может находиться и один, и несколько выключателей, их количество зависит от числа контуров, обслуживающих квартиру или дом.
Чем больше отдельных линий, тем легче заменять или ремонтировать электроустройства. Для установки одного прибора не нужно отключать всю сеть.
Обязательное условие сборки домашней электросети – подключение автомата. Выключатели быстро срабатывают при перегрузке системы и по причине короткого замыкания. Единственное, от чего они не могут защитить, – токи утечки.
УЗО – устройства автоматической защиты
Именно УЗО является тем прибором, который в автоматическом режиме анализирует силу тока на входе/выходе и предохраняет от токов утечки. По форме корпуса он похож на автоматический выключатель, но работает по иному принципу.
Внутри корпуса размещено рабочее устройство – сердечник с обмотками. Магнитные потоки двух обмоток направлены в противоположные стороны, что создает баланс. Таким образом, магнитная сила в сердечнике сводится к нулю.
Как только происходит ток утечки, появляется разница значений магнитных потоков – выходная величина уменьшается. В результате взаимодействия потоков срабатывает реле и разрывает цепь. Временной интервал срабатывания в пределах 0,2-0,3 сек. Этого времени достаточно, чтобы спасти человеческую жизнь.
Внешними отличительными чертами является наличие дополнительных клемм (у автомата по 1 штуке сверху и снизу), кнопка тестирования, более широкая лицевая панель, другая маркировка (+)
На корпусе можно увидеть маркировку 10 … 500 мА. Так обозначается номинальная сила тока утечки. Для домашнего применения обычно выбирают УЗО с показателем 30 мА.
Приборы с обозначением 10 мА могут пригодиться, если отдельный контур выведен на детскую комнату или в санузел, где наблюдается повышенный уровень влажности.
УЗО предохраняет от токов утечки, но бесполезно при усиленной нагрузке на провода, а также ничем не поможет при коротком замыкании. По этой причине два устройства – УЗО и автоматический выключатель – всегда монтируют в паре.
Только вместе они обеспечат полноценную степень защиты, которая обязательно должна присутствовать в каждой бытовой электросистеме.
Дифференциальный автомат – максимальная защита
Когда мы говорим о том, чем принципиально отличается УЗО от дифференциального автомата, то имеем в виду не отдельно установленный прибор УЗО, а пару «УЗО + выключатель».
Автоматический выключатель дифференциального тока (АВДТ), по своей сути, и есть эта пара, но объединенная в одном корпусе.
Таким образом, он сразу выполняет три главные функции:
- защищает от токов утечки;
- предотвращает перегрузку линии;
- моментально срабатывает при коротком замыкании.
Несмотря на небольшие размеры, прибор действует эффективно и оперативно, но при одном условии – если он выпущен под надежной, зарекомендовавшей себя маркой.
Если не знать нюансов устройства и условных обозначений, размещенных на корпусе, дифавтомат можно легко спутать с УЗО. Одна из подсказок – маркировка АВДТ (+)
В технической документации, которая обязательно прилагается к устройству, перечислены его характеристики. Обозначение наиболее важных показателей напечатано на корпусе с лицевой стороны.
Кроме маркировки наименования, здесь указан номинальный ток нагрузки и ток утечки. Единицы измерения те же, что и у простых автоматов – мА.
С первого взгляда может показаться, что появление дифавтомата полностью перечеркивает существующую изначально схему «выключатель + УЗО». Однако существует множество нюансов, регулирующих выбор того или иного решения, и в итоге обе схемы установки являются актуальными и востребованными.
Где ставится противопожарное УЗО
Для повышения уровня защиты от возгорания при замыканиях на заземленные части, когда величина тока недостаточна для срабатывания максимальной токовой защиты, на вводе в квартиру (дом) рекомендуется установка УЗО с током срабатывания от 100 мА. Устройства с уставкой 300 мА целесообразны для использования на больших объектах со множеством электрощитов и длинными кабельными линиями.
Защитное устройство применяются в многоуровневых (многоступенчатых, каскадных) схемах как первая ступень дифференциальной защиты. Оно ставится в щитах учета или в этажных распределительных щитах после счетчика. При этом, с вводного автомата фазный и рабочий нулевой проводник заводятся непосредственно к прибору учета (электросчетчику). Далее, после прибора учета, устанавливается противопожарный УЗО.
Кто занимает больше места в щите узо или авдт

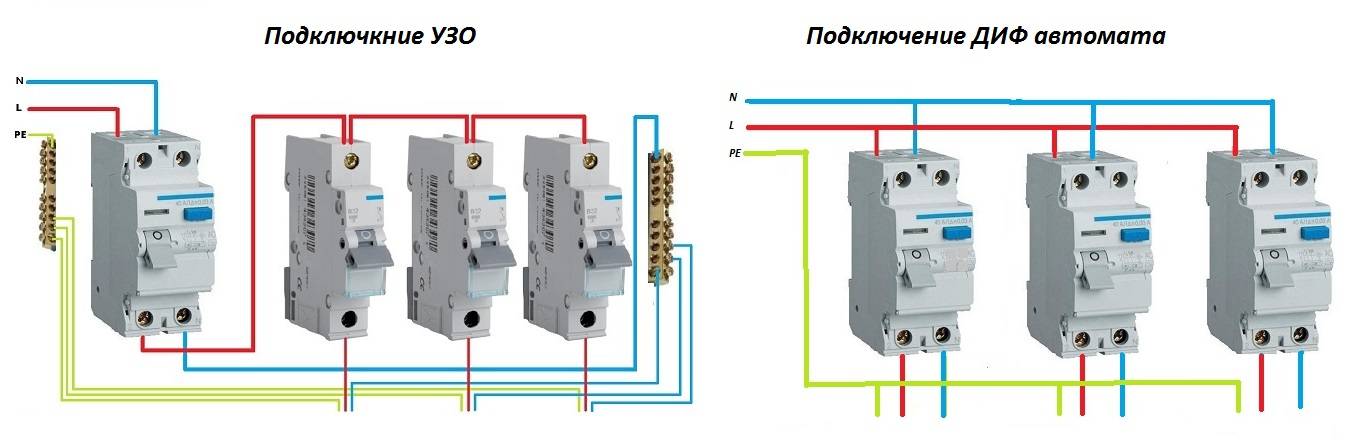

Представим, что у вас в квартире установлен небольшой распределительный щиток, который забит под завязку, электропроводка разбита по группам, каждая группа питается от своего аппарата защиты (автомата). Возникает необходимость добавить еще парочку устройств в электрощит. Как это сделать? Конечно, можно заменить щиток на более просторный, но не все захотят это делать, особенно если ремонт уже закончен. Поэтому в имеющемся щитке остается лишь «жонглировать» модульными устройствами.
Вы все прекрасно знаете, что УЗО не имеет встроенной защиты от сверхтоков и поэтому его нужно защищать автоматами, соответственно, с каждым таким устройством дополнительно нужно устанавливать автоматический выключатель. Давайте посчитаем, сколько такой дуэт занимает места в щитке: устройство защитного отключения занимает два модуль-места, автомат одно модуль-место. Итого выходит если в качестве защиты использовать УЗО то в щите как минимум будет занято три модуль-места.
Если же вместо УЗО мы будим использовать «дифавтомат», то место в щитке можно немного сэкономить, так как дифференциальный автомат занимает два модуль-места. Теперь можно подсчитать, сколько запланировано отходящих линий, и сколько можно установить в щиток модулей.
Например, имеется три группы розеток: спальня, кухня, ванная. Для питания на каждую группу устанавливаем автомат С16 (А) и УЗО 25 (А), 30 (мА). Все это дело занимает 9 модуль-мест. Если для каждой группы, установить дифавтомат АВДТ на С16 (А), 30 (мА), то занято будет уже 6 модулей.
Но прогресс как говориться не стоит на месте и на сегодняшний день в продаже имеются одномодульные дифавтоматы. Что из себя представляет такое устройство. По своему функционалу и назначению они идентичны обычным АВДТ т.е. включает в себя УЗО и автомат но размещено все это дело уже в одномодульном корпусе. Поэтому в распределительных щитках уже можно монтировать в несколько раз больше АВДТ, чем это было возможным до этого.
А теперь будем разбираться, чем отличается дифференциальный автомат или узо по внешним признакам
Основных внешних отличий четыре:
- маркировка по номинальному току;
- электрическая схема;
- название- оттиск на корпусе устройства;
- сокращенная надпись на устройстве.
Что ж, начнем с первого: одно из отличий узо от дифавтомата это маркировка по току. Основные характеристики УЗО это номинальный ток в амперах и установка тока утечки. Такие характеристики являются основными и указываются на корпусе прибора, т.е. на лицевой панели.
Основные характеристики автоматического выключателя – это номинальный ток и время – характеристика скорости срабатывания при перегрузке. Обозначается эта характеристика буквенным номиналом перед номинальным током. Естественно, если в конструкции дифавтомата присутствует УЗОи автоматический выключатель, то и маркировки этих приборов должны быть на корпусе дифавтомата.
Так оно и есть. В нашем случае если на корпусе указана только цифра, например 16A – это УЗО. Самый большой ток, который УЗО может выдерживать продолжительное время, сохраняя при этом свою стабильную работоспособность и защитные функции. Отражается на передней панели. Значение номинального тока, которое, определяется сечением используемых проводов и контактов внутри прибора УЗО и конструкцией его силовых контактов.
Если на лицевой панели прибора перед цифрой стоит еще буквенное обозначение, например B, C или D (пример C16), то это не что иное как дифференциальный автомат.
Теперь перейдем к электрической схеме. Для непосвященного человека данные схемы – «темный лес», поэтому не будем вдаваться в подробности, что именно там изображено. Остановимся только на главных моментах.
На схеме УЗО – основновные элементы работы прибора: дифференциальный трансформатор обозначается овалом, реагирующий на токи утечки и размыкающее электромеханическое реле.
На схеме дифавтомата, помимо обозначений, которые имеются на УЗО, добавлены еще обозначения теплового и электромагнитного разъединителей, реагирующих на ток перегрузки и на короткое замыкание.
Теперь взглянув на схемы этих двух приборов, Вы без труда определите, что перед Вами находится, и с легкостью разберетесь, чем отличается УЗО от дифференциального автомата.
Основные параметры
Чтобы понимать, как выбрать дифференциальный автомат, надо разбираться в его характеристиках. Для установки в квартире жилого дома, дифференциальный автомат должен отключаться при значении дифференциального тока не более 30 миллиампер. Это общее требование, предъявляемое правилами устройства электроустановок (ПУЭ).
Такое значение обосновано. Для организма человека считается опасным постоянный ток величиной 50 мА, и переменный в 10 мА.
Второй параметр, по которому производится выбор дифавтомата, это номинальный ток. Он должен соответствовать максимальному значению тока на защищаемом участке цепи. Зависит этот параметр от количества нагрузки и применяемого проводника. Этот же параметр учитывается и при защите от КЗ (короткого замыкания).
Другие различия
Уже из назначения приборов становится понятным, в чем между ними разница. Дифавтомат более универсален, он включает в себя функции УЗО. Но, помимо функций и внешнего вида, есть и другие различия.
Немаловажная разница состоит в цене. Дифференциальный автоматический выключатель значительно выше в цене, чем УЗО. Даже, если функционально УЗО уравнять с дифавтоматом, подсоединив дополнительный автоматический выключатель, все равно стоимость дифавтомата будет выше.
Размеры и ремонтопригодность
Занимаемый объем такой конструкции за счет добавочного автомата будет в полтора раза больше, чем место для дифавтомата. Это имеет значение при небольших электрических щитках. Зато ремонтопригодность приборов при равном функционале лучше в системе УЗО+ автомат, чем просто дифавтомат. Кроме этого сразу становится ясна причина отключения – токи утечки или перегрузка в сети.
Подключение
Но при монтаже дифференциального выключателя не надо думать, как ставить УЗО, подключить до или после автомата. Вообще-то, большинство специалистов рекомендуют устанавливать сначала автоматический выключатель, затем дифференциальный.
Что касается УЗО, то здесь возможно два варианта. Если УЗО ставят на несколько групп потребителей, то оно идет первым, а за ним уже автоматические выключатели на каждую группу. Если одну линию защищает одно УЗО и один автомат, то автомат идет первым.
Еще один момент, который нужно учитывать при выборе между дифференциальным автоматом и УЗО+ автомат. Это надежность устройств. Как известно, чем проще устройство, тем оно надежнее. В этом отношении дифавтомат проигрывает.
Итак, основная разница между дифавтоматом и УЗО состоит в их функциях, маркировке, стоимости, способе подключения и занимаемом месте в щитке. Что использовать лучше, решает каждый собственник самостоятельно. Главное, правильно подключить все приборы и обеспечить надежную защиту от пожара или удара током.
УЗО и дифференциальный автомат: выполняемые задачи
Если положить рядом УЗО и дифавтомат, их схожесть будет сразу заметна. Действительно, такие устройства легко перепутать. Но они выполняют неодинаковые задачи. УЗО обеспечивает защиту людей и домашних животных от удара током – это его единственная функция. Если электролиния или какое-то из подключенных к ней устройств повреждены, в цепи может появиться ток утечки. Прикоснувшись к такой проводке, можно получить сильный электрический удар.
Помимо этого, утечка электротока может стать причиной перегрева изоляции с последующим ее расплавлением, что нередко приводит к пожару. Установка УЗО решит эту проблему – при обнаружении тока утечки оно сработает, и произойдет отключение цепи. После устранения неполадок аппарат можно включить снова.
Однако этот прибор не обеспечивает защиту от всех возможных неприятностей с кабелем. Защищая линию от утечек, он не реагирует ни на перегрузки, ни на токи КЗ. Чтобы не допустить этих проблем, его нужно устанавливать только вместе с автоматическим выключателем. Другой вариант – подключить к электросети вместо УЗО дифференциальный автомат.
Наглядно разница между устройствами показана на видео:
Сначала объясним, что такое дифавтомат. Так называется защитный прибор, который способен одновременно выполнять работу УЗО и АВ. Таким образом, он сможет спасти линию от любых возможных нарушений (утечки тока, КЗ, перенапряжение). Проще говоря, это обычный автомат защиты электрической сети с УЗО, входящим в его состав.
Устройство защитного отключения само по себе можно сравнить с индикатором утечки, который покажет, идет электроэнергия к потребителям или выходит наружу. Есть утечка – УЗО срабатывает и обесточивает сеть.
Нет ее – прибор не заметит ни перегрузок, ни короткого замыкания. Поэтому, если вы задумываетесь над тем, что вам все-таки нужно – УЗО или дифавтомат, и не знаете, что выбрать для защиты домашней линии, то помните: первое не является самодостаточным аппаратом и не устанавливается в линию без автоматического выключателя. Дифавтомат может сам защитить сеть от вышеописанных неполадок и в дополнительном оборудовании не нуждается.
Виды УЗО
Параметры, по которым можно подразделить защитные устройства:
- Способ управления – зависящие и независящие от напряжения;
- Назначение – со встроенной защитой от сверхтоков и без нее;
- Способ установки – стационарные и независимые;
- Число полюсов – двухполюсные (для однофазной сети) и четырёхполюсные (для трехфазной сети).
Электромеханическое УЗО
Электромеханическое УЗО – «ветеран» защиты от утечек тока. Устройство было запатентовано еще в 1928 году. В большинстве европейских стран именно электромеханическое устройство безопасности обязательно к применению в качестве защиты от дифференциального тока.
Наличие напряжения для работоспособности электромеханического УЗО не имеет значения. Источником энергии для выполнения функций защиты является ток утечки, на который реагирует выключатель.
В основе устройства – точность и надежность механики. Магнитный сердечник трансформатора имеет высокую чувствительность, а также температурную и временную стабильность. Его производят из нанокристаллических или аморфных сплавов, которые отличаются высокой магнитной проницаемостью.
Преимущества:
- Надежность – исправное устройство гарантирует 100% срабатывание при утечке тока, независимо от наличия напряжения в сети;
- Сохраняет функциональность даже при обрыве нейтрального проводника;
- Имеет более простую конструкцию, которая увеличивает надежность выключателя;
- Не нуждается во вспомогательных источниках питания.
Недостатки:
Высокая цена (в зависимости от марки цена может трехкратно и даже пятикратно превышать цену электронного устройства).
Электронное УЗО
Внутри устройства расположен усилитель на микросхеме или транзисторе, благодаря чему выключатель срабатывает даже при возникновении незначительного тока во вторичной обмотке. Усилитель увеличивает его до размера импульса, необходимого для активизации реле. Но для работоспособности элементов электронного УЗО необходимо наличие напряжение в сети.
Возникает вопрос о необходимости УЗО при отсутствии напряжения в сети. От чего защищаться? Если напряжение пропало из-за обрыва нейтрального проводника в цепи до УЗО, то на электроустановку по фазному проводнику продолжает поступать опасный для человека потенциал.
Достоинства:
- Низкая цена;
- Компактность.
Недостатки:
- Функционирует только при наличии напряжения;
- Неработоспособен при обрыве нейтрали;
- Более сложная конструкция повышает вероятность выхода выключателя из строя.
УЗО переносное и в виде розетки
Простое решение, способное предохранить от тока утечки – УЗО переносные и в виде розетки. Они удобны при использовании в ванной комнате и других помещениях с повышенной влажностью, могут подключаться в любой из комнат квартиры, где необходимо.
Большинство предлагаемых моделей выполнены в виде сетевого адаптера с розеточным отверстием для вилки. Таким устройством может пользоваться даже ребенок – его подсоединяют непосредственно к розетке, а затем включают электроприбор.
Просты в использовании и удлинители с функцией УЗО, рассчитанные на несколько потребителей.
Существуют модели менее универсальные, они могут использоваться после установки на шнур электроприбора вместо вилки или же устанавливаются вместо обычной электрической розетки.
Преимущества:
- Установка не требует вмешательства в электропроводку;
- Для установки не требуется помощь электрика;
- Срабатывание автоматики позволяет определить, в каком потребителе повреждена изоляция.
Недостатки:
- Использование адаптера в видимых местах вносит дисгармонию в дизайн комнаты;
- В помещении, которое загромождено мебелью и электробытовыми приборами, а пространство перед розеткой ограничено, может не оказаться свободного места для установки адаптера;
- Высокая стоимость – качественный адаптер будет стоить дороже, чем УЗО и розетка, приобретенные отдельно.
УЗО с защитой от сверхтоков (дифавтомат)
Устройство совмещает в себе функции УЗО и автоматического выключателя, который предназначен для защиты от сверхтоков (предотвращает проводку от перегрузки и повреждений при коротком замыкании).
Преимущества:
- Экономичность – покупка одного устройства обойдется дешевле, чем двух;
- Занимает меньше места в щитке;
- Экономия времени в процессе монтажа.
Недостатки:
- При выходе выключателя из строя линия будет без защиты и от токов утечки и от сверхтоков;
- В случае срабатывания устройства нет возможности определить, что стало причиной – сверхтоки или ток утечки;
- Ложные срабатывания, вызываемые оргтехникой. Не рекомендуется ставить дифавтоматы на линии, к которой подключены компьютеры и оргтехника.
УЗО или дифференциальный автомат что выбрать
В последнее время мне на почту приходит много вопросов и комментариев на сайт с просьбой разъяснить, что лучше поставить узо или дифференциальный автомат? Какой из этих аппаратов выбрать? Поэтому по многочисленным просьбам мы сегодня разберем этот вопрос. Я не буду расписывать о функционале каждого из этих устройств, их все прекрасно знают. По крайней мере, я об этом писал на сайте «Электрик в доме».
Первое что хотелось бы разъяснить в этом вопросе, не существует такого понятия как «лучше». Оба устройства имеют одинаковый функционал (это если узо работает в паре с автоматом).
Разве можно сравнивать между собой, например зимнюю и летнюю резину для автомобиля. И говорить вот эта лучше или та. Оба варианта предназначены для одной цели, но так сказать при разных условиях.
То же самое и здесь, сперва нужно определиться какие у Вас условия (маленький щиток, проблемы с подключением, отсутствие денег и т.п.) сравнить все критерии выбора и определиться какими из них Вы готовы пренебречь или наоборот каким готовы отдать предпочтение.
В первую очередь нужно определиться с тем для чего вы устанавливаете узо или дифавтомат. Если для защиты одиночного потребителя или защиты одной линии, то здесь вполне подойдет дифавтомат.
В данной статье сравним эти два устройства по нескольким основным параметрам, а Вы выберете тот, который вам подходит.
