Характеристики крепления всех элементов

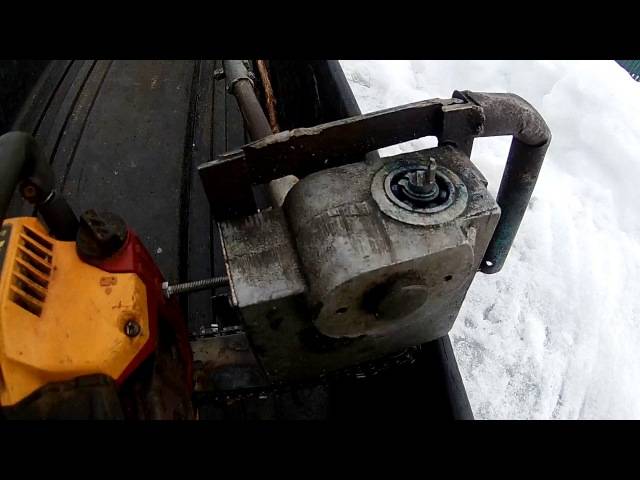

Как прикрепить ледобур к бензопиле – только через редуктор, к выбору которого необходимо подойти весьма серьезно. Невозможно взять имеющийся под рукой и смонтировать его. Если движок станет передавать на шнек слишком большое число оборотов, пользоваться буром будет нельзя. С другой стороны при низком крутящем моменте скорость станет недостаточной.
В принципе, можно использовать редуктор от электроинструментов, если знать необходимое передаточное число. Его величина должна варьироваться в диапазоне 1:25-1:50. Второе правило – вращение должно быть прямым, то есть хвостовик и вал должны крутиться в одну сторону. Далее приступают к переделкам, о чем также можно почитать в статье «Как сделать ледобур из подручных средств».
Как изготовить корпус
Итак, как сделать ледобур из бензопилы своими руками. Для начала нужно изготовить достаточно прочный корпус. Раму для него сгибают из металлической трубы подходящего диаметра. Дальнейший процесс заключается в следующем.
- Вымеряется необходимый отрезок трубы, примерно 0,16 м, его длина равна периметру рамки.
- В местах загиба делаются пропилы на треть радиуса. Их делают по пять штук через каждые 5 мм, чтобы на сгибе получался прямой угол.
- С помощью сварки укрепляется стык и места сгибов.
Точно так же изготавливается вторая рамка, периметр которой равен 0,4 м. Обе рамы соединяются между собой равными отрезками труб по углам. В итоге получается усеченная пирамида правильной конфигурации, в котором устойчиво монтируют редуктор. Корпус доводят до ума в зависимости от модели редуктора.
Крепеж двигателя
Теперь в наличии имеются ледобур, движок и редуктор, смонтированный в корпус. Казалось бы, можно переходить к заключительной фазе, однако для начала следует определиться, мобильным ли будет движок либо крепиться наглухо. В большинстве случаев двигатель потребуется и для других целей, для той же бензопилы, например. Поэтому конструировать придется так, чтобы были созданы условия для его извлекания по мере необходимости.
Подобное возможно, если в корпусе засверлить отверстия под двигатель. Точные размеры указать нельзя, они зависят от модели двигателя. Например, если изготавливается ледобур из бензопилы штиль своими руками, способы фиксации будут одни. Для других марок – дружба, урал — они будут несколько отличаться.
Фуганок
Не обязательно покупать специализированный станок или обращаться к специалистам, которые смогут выполнить работу за вас. При периодической работе с брусками имеет смысл приобрести данную насадку. С ее помощью можно быстро прострогать бруски. Эта установка крепится при помощи болтов на место шины. Сцепление заменяется на ведущий шкив. На него требуется надеть ремень, чтобы приводить в движение всю конструкцию, на которую устанавливают два ножа. Система достаточно простая, а эффективность работы напрямую зависит от числа оборотов бензопилы.
Производители не рекомендуют использовать эту насадку более 20 минут без перерыва, так как бензопила вынуждена работать на предельной мощности. Если не следовать этой рекомендации, то инструмент достаточно быстро сломается.
Насадка не является универсальной. Требуется менять звездочку, которая у разных производителей бензопил отличается. Поэтому требуется уточнять у продавцов, подойдет ли улучшение к конкретно взятой модели.
Самостоятельное изготовление
Многие умельцы задаются вопросом: как сделать мотобур, чтобы он не уступал промышленным образцам? При наличии некоторых навыков и необходимого инструмента, создание бурояма вполне осуществимо. Перед изготовлением оборудования нужно учитывать критерии, которым должен соответствовать хороший мотобур:
- Если планируется сделать компактную, легкую модель, мощность может составлять 3 л.с. Если нужен более мощный мотобур, следует выбирать двигатель до 6 л.с.
- Чем больше объем двигателя, тем более производителен агрегат. Учитывая тип грунта, следует выбирать тот или иной объем двигателя.
- Также следует учитывать диаметр шнека, возможность его замены при необходимости.
Для того чтобы соорудить инструмент, наличие некоторых навыков просто необходимо. Если таковые отсутствуют, следует заручиться поддержкой слесаря.
Редуктора
Выбор редуктора для самодельного бура – ответственный этап процесса сборки этого инструмента, поскольку этот элемент является одной из главных составляющих механизма. По типу выходной скорости редукторы бывают повышающие и понижающие. Чтобы была возможность регулировать обороты, для мотобура выбирают второй тип.
Направление вращения редуктора должно быть реверсивным, чтобы без труда выкручивать инструмент из лунки при его заклинивании в твердом грунте. Устройство редуктора включает несколько элементов:
- Выходной и червячный вал
- Две шестерни (конического типа)
- Подшипники
- Корпус.
В редукторе обязательно должны присутствовать отверстия для заливки смазочных материалов.
Шнека
Если нужен шнек стандартного диаметра, его можно приобрести в магазине. Чтобы изготовить его самостоятельно, понадобится сердечник из металлической трубы, винтовое лезвие и наконечник. Твердый тип грунта потребует сердечника из прочной стали, чтобы предотвратить деформацию. Для изготовления лезвия понадобится сталь из твердых сплавов. Наконечник также изготавливают из твердосплавного металла. Его форма должна содержать желобки, а второй конец – хвостовик, на который будет надет редуктор или соединительная муфта.
Стойки для мотобура
При большом объеме работ мотобур очень неудобно держать в руках. В этом случае можно изготовить специальную станину, чтобы навесить сделанное оборудование. Опытными мастерами воплощаются разные виды стоек:
- Подъемный механизм: используют цепную передачу, которая устанавливается внутрь центральной стойки. Поднимать и опускать механизм можно с помощью электродвигателя или механически, с помощью ручки.
- Перемещение станины на колесах: на нижнюю опору прикрепляют два колеса, чтобы менять положение простым наклоном.
Материал для изготовления стоек должен быть прочным: обычно используют профильную трубу, отрезок швеллера и металлические уголки.
Архив брендов
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
| |
|
Нужны ли сегодня старые бензопилы?
Наверное, у многих лежат в сараях и кладовках старые бензопилы типа «Дружба». Долгое время выбросить пилу было жалко, и вот очень кстати она пригодилась для изготовления бура
У такой пилы достаточно мощный и, что важно, низкооборотистый двигатель. С креплением такого двигателя сложностей возникнуть не должно
Рукоятку управления подачей топлива устанавливаем на верхней (меньшей) рамке. Грунт очень неравномерен по своей структуре — слои различной плотности и вязкости, камни, корни и т.д. Бур может соскочить, резко увеличить обороты, пойти в сторону, поэтому мы настоятельно рекомендуем рядом с механизмом управления подачей топлива разместить систему аварийного выключения двигателя.
старая бензопила «Дружба»
Некоторые старые советские пилы достаточно габариты, что предполагает увеличение размеров бензобура. Перед началом работ прикиньте, будет ли удобно управлять такой конструкцией. В остальном же бензопилы «Дружба», «Урал» и им подобные вполне подходят для нашей задачи.
Какие насадки для бензопилы существуют?
Если посетите специализированный магазин, то сможете оснастить свою пилу дополнительным оборудованием.
Различные насадки для бензопилы
Благодаря различным насадкам, которые с легкостью устанавливаются своими руками, бензопилу можно использовать максимально эффективно. Усовершенствованный инструмент сможет:
- резать древесину, металл;
- приводить в движение лодку;
- очищать бревна от коры;
- помогать с поднятием грузов;
- строгать деревянные заготовки;
- откачивать/накачивать воду;
- колоть толстые чурки;
- бурить ямы.
ТОП-8 полезных насадок для бензопилы
| Фото | Название | Рейтинг | Цена | |
|---|---|---|---|---|
| #1 | Лодочный мотор | 99 / 100360 – голосов | ||
| #2 | Бензолебедка | 98 / 100387 – голосов | ||
| #3 | Водяной насос | 96 / 100102 – голоса | ||
| #4 | Бензобур | 95 / 100625 – голосов | ||
| #5 | Насадка-дровокол | 94 / 100410 – голосов | ||
| #6 | Фуганок | 93 / 10087 – голосов | ||
| #7 | Насадка-короед | 92 / 10059 – голосов | ||
| #8 | Шлифовальная машинка | 91 / 10053 – голоса |
Какую насадку для бензопилы вы выберете или посоветуете?
Таким самодельным двигателем можно оснащать небольшую резиновую лодку с транцем. Такая насадка имеет трехлопастный винт (его диаметр – 15 см), позволяющий разгонять плавсредство до 18-25 км/час. Расход топлива – не больше 1 л/час. Вес – около 10 кг. Преимущества такого приспособления будут по достоинству оценены рыбаками, т. к. его без проблем можно перевозить в багажнике машины.
Лодочный мотор из бензопилы

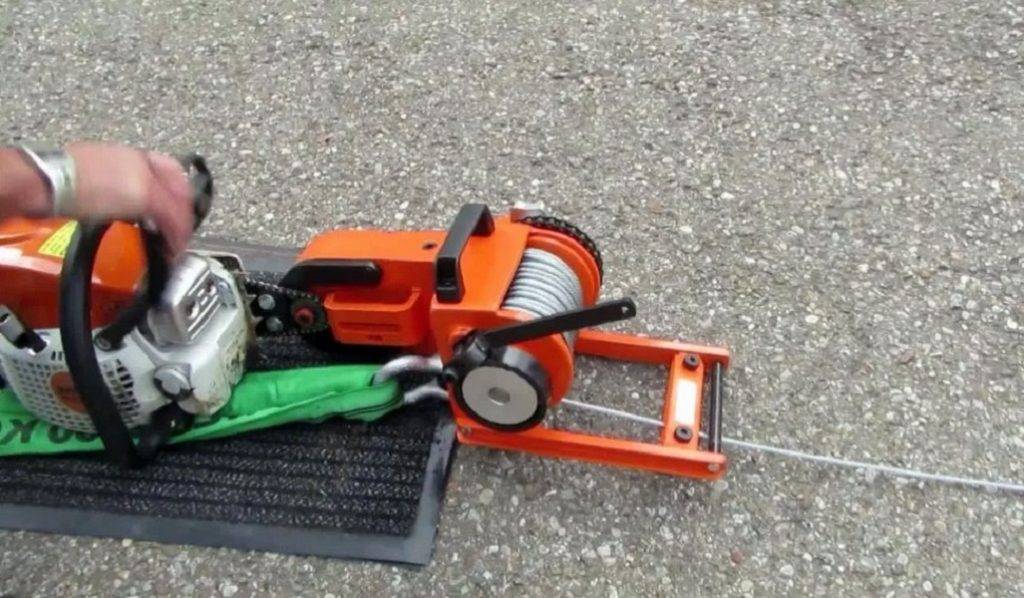

С ее помощью можно поднимать груз весом до 1500 кг. Эта лебедка выгодно отличается от своего электрического аналога, т. к., прежде всего, стоит дешевле и не нуждается в электричестве (читай: может применяться в любых условиях).
Бензолебедка
При заготовке дров стволы можно погружать при помощи такой насадки.
Использование насадки при заготовке дров
Устройство позволяет наполнять емкости, откачивать воду из затопленных подвалов, перекачивать ее из колодца. Насадка отличается простотой эксплуатации, ее можно быстро прикрепить к пиле. Устройство мобильно и быстро подключается. Для эксплуатации насадки потребуется шланг. Производительность насадки-помпы достаточно высокая, к тому же ее можно использовать с пилами разных производителей.
Насос-помпа для бензопилы
Цены на насадку-бензопомпу для бензопилы
Насадка бензопомпа для бензопилы
Подойдет дачникам, которым нужно пробурить ямы для столбов или посадки саженцев, а также любителям подледной рыбалки. Чтобы установить насадку, вместо традиционной приводной звездочки потребуется переходная муфта.
Насадка-бур для бензопилы
Устройство работает по простому принципу: в полено вкручивается насадка конической формы, вследствие чего оно раскалывается
Такой дровокол можно состыковать с разными бензопилами, но перед установкой важно ознакомиться с инструкцией
Насадка-дровокол

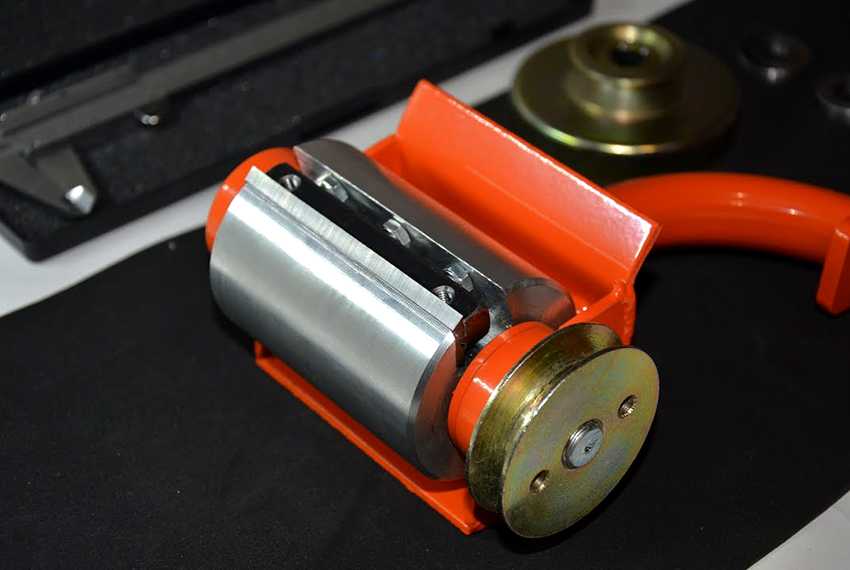

Такая насадка позволяет строгать доски, если нет специального станка. Крепится стандартными болтами, крутящий момент передается ременной передачей. Данное устройство надежно и просто в эксплуатации, в чем убедились тысячи домашних мастеров. Производительность зависит от того, с какой частотой крутится выходной вал пилы.
Насадка-фуганок
Пригодится при самостоятельной нарезке досок, когда нужно удалить кору с их торца или со ствола дерева. Внешне устройство напоминает фуганок, но отличается тем, что в конструкции нет опорной планки, ограничивающей степень заглубления ножей.
Насадка-короед
№8. Шлифовальная машинка
При помощи этой простой насадки бензопилу можно с легкостью превратить в болгарку. Устройство крепится к штатному месту для шины. Не универсально, его нужно подбирать в индивидуальном порядке для конкретной модели бензопилы. Преимущества насадки – мобильность, простота конструкции и возможность применения стандартных дисков.
Насадка-шлифмашинка
Цены на насадку дебаркер для бензопилы
насадка дебаркер для бензопилы
Как видим, простая бензопила позволяет не только заготовить дрова на зиму, но и выполнить целый ряд других, не менее полезных дел.
Голосование пользователей
Какую насадку для бензопилы вы выберете или посоветуете?
Шлифовальная машинка
2.54% ( 53 )
Сохраните результаты голосования, чтобы не забыть!
Чтобы увидеть результаты, вам необходимо проголосовать
Что будет если залить отработку в бензопилу
Если вы не хотите, чтобы ваша бензопила отказала в неподходящий момент, используйте исключительно качественные горюче-смазочные материалы. Смешивать отработку с бензином запрещено. Причинами того являются следующие факторы:
- Другая вязкость материала, поэтому отработка не способна обеспечивать эффективную смазку трущихся деталей и механизмов
- В отработке содержатся мелкие частицы металла и стружка, которые попадая в бак, повлекут засорение топливного фильтра и канала. Если смазка попадет в цилиндр вместе с мелкими частицами, то они оставят свой отпечаток в виде ускоренного износа поршневых колец
- Выделение большого количества черного дыма, что говорит о горении масла
Заливать суррогатные материалы нельзя не только в бак с бензином, но и в бак для смазки цепи. Что будет, если использовать отработку в баке для смазки цепи, можно увидеть на видео.
https://youtube.com/watch?v=11eOBYozYgY%3F
Используя инструкцию, можно самостоятельно приготовить правильную топливную смесь, на которой будет работать бензопила. При неправильном разбавлении топливной смеси снижается не только ресурс инструмента, но и снижается его производительность.
Для приготовления топливной смеси используйте бензин АИ-92 или АИ-95. Более низкое октановое число не подойдет. Бензин обязательно не этилированный (иначе двигатель выйдет из строя) и не старый (октановое число может меняться со временем). Запрещено применять масло для лодок и четырехтактных двигателей.
Смешивайте бензин и масло в строго определенной пропорции. Выбирайте синтетическое масло для двухтактной техники воздушного охлаждения класса API-TB или API-TC. Не экономьте на ингредиентах. Спрашивайте в магазинах торговые марки, лидирующие по качеству. Например, Stihl, Husqvarna, НАНОТЕК, Champion, ALCO и др.
Главный вопрос – пропорции. Излишки масла приведут к образованию нагара на поршнях и свечах. Избыток бензина вызовет появление задир на поршнях и скорую поломку двигателя. В среднем, один литр бензина смешивается с 20—50 мл масла. Stihl и Husqvarna, например, рекомендуют на 4 л бензина брать 100 мл масла. Указанная пропорция оптимальна для бензопил до 1,5 кВт. Для бензопил мощностью свыше 1,5 кВт этих же марок используйте пропорцию 1/50 (100 мл масла на 5 л бензина). Рекомендации от Partner и Jonsered: пропорция 1/33 (3,3 л бензина + 100 мл масла). Суперсинтетическое масло добавляют из расчета 100/1. Данные цифры приблизительны. Всегда используйте данные, приведенные в инструкции к конкретной модели бензопилы. В меньшей степени доверяйте цифрам, указанным на этикетках масла.
В чем смешивать? В продаже представлены канистры с мерными делениями и двумя отверстиями – для масла и бензина. Наливайте ингредиенты, закручивайте крышки и перемешивайте, наклоняя емкость.
Многие используют стеклянные и пластиковые бутылки, детские рожки и шприцы. Будьте осторожны со стеклом и пластиком, опасайтесь возникновения статического электричества. Следите за тем, чтобы в смесь не попадали твердые частицы или капли воды. Обязательно тщательно перемешивайте смесь.
Готовое топливо нельзя хранить более 25-30 дней, т.к. процесс окисления изменяет его состав. Поломка двигателя, вызванная передержанным топливом, признается негарантийной. Сумма ремонта достигает 80% стоимости новой бензопилы. После окончания рабочего сезона израсходуйте остатки топлива, заглушите двигатель, удалите остатки топливной смеси.
Помните, ваша цель – создать смесь, которая обеспечит бесперебойную работу двигателя, полное сгорание топлива без образования нагара, дыма или задир.
Бензопила используется при резке деревьев, в ремонтных работах. Популярность этого инструмента растет с каждым годом. Каждый хозяин покупает ее себе в дом. Однако, чтобы пользоваться ею длительное время, необходимо правильно ухаживать за инструментом. Только при качественном уходе пила прослужит долгу жизнь и не принесет вреда вашему здоровью.
Особенно это касается в бензиново-масляной смеси. Ее необходимо разбавлять и заливать строго по инструкции, которая будет дана ниже.
Готовая насадка — болгарка для бензопилы
Сегодня, насадку на бензопилу, в том числе и типа «болгарка», без проблем можно купить в любом магазине бензоинструмента. С установкой тоже не возникает проблем, т. к. вместе с ней поставляется подробная инструкция, изучив которую можно своими руками установить болгарку на бензопилу, за исключением тех случаев, когда насадка выбрана неправильно.
Важно: насадка — болгарка не универсальная, её нужно выбирать под конкретную модель бензопилы. Производители насадок не указывают в документах полный перечень моделей бензопил, для которых она предназначена, что затрудняет правильный выбор
Как выбрать болгарку на бензопилу
При выборе насадки для вашего инструмента, в первую очередь, необходимо ознакомиться с её технической документацией. Если в списке бензопил, для которых она предназначена, ваша модель не указана, это еще не значит, что на неё нельзя установить насадку УШМ.
Для проверки совместимости, необходимо сравнить диаметр коленчатого вала бензопилы с диаметром посадочного отверстия на шкиве из комплекта насадки (потребуется снять сцепление с бензопилы).
Ведущий шкив насадки может иметь несколько видов, подробнее о видах поговорим чуть позже. При выборе, необходимо, чтобы вид ведущей звездочки бензопилы и шкива насадки совпадали, в противном случае установить шкив вместо сцепления не представляется возможным.
Виды шкивов насадки — болгарки
Официальной классификации шкивов и сцеплений бензопилы по видам нет, но было бы удобнее, если бы она была. Мы постараемся объяснить отличия шкивов понятным языком и покажем фотографии.
Шкив типа «Штиль 180» — закрытая чашка для установки на штатное место, вместо сцепления, совмещенная со шкивом. Шкив неразборный, диаметр посадочного отверстия соответствует диаметру коленчатого вала с установленным на него игольчатым подшипником. Используется в бензопилах Штиль МС 180, 170, 250.
Шкив без чашки, устанавливаемый на ведущую звездочку бензопилы, без снятия сцепления. Может иметь несколько вариантов, в зависимости от шага звездочки. Преимущество такого типа — простота монтажа (для Штиль МС 180 с закрытой чашкой сцепления, в тех бензопилах, где сцепление открытое, для установки потребуется его снять) и низкая стоимость (могут продаваться отдельно, как запасные детали). Такой шкив более универсальный, может использоваться в бензопилах Хускварна, Партнер, Тайга и других китайских аналогах.
Для сцеплений, в которых предусмотрена возможность замены ведущей звездочки, чаще всего такие устанавливаются на профессиональные бензопилы, производители делают специальные шкивы. К сожалению фотографии шкива с таким посадочным мы не нашли, но есть фото сцепления и сменного звена, посмотрев которые можно понять, как он выглядит.
Мы рассмотрели самые популярные модели шкивов, но это далеко не все, что может встретиться в продаже.
Теперь предлагаем вам посмотреть видео, в котором мастер показывает и объясняет, как из бензопилы сделать болгарку при помощи покупной насадки. Кстати, в этом видео используется малораспространенный и дорогой шкив, его можно было заменить шкивом без чашки, про который мы рассказывали выше.
Установка на бензопилу своими руками
Как установить насадку — болгарку на бензопилу знает не каждый, поэтому мы расскажем об этом подробнее.
Работу по установке, следует начать, как ни странно, с очистки бензопилы. Необходимо снять боковую крышку, шину, цепь и продуть бензопилу сжатым воздухом, под боковой крышкой спрессовываются и накапливаются мелкие частички древесины, которые при разборке сцепления могут попасть в подшипник.
Далее, необходимо выкрутить свечу и ограничить ход поршня при помощи куска не толстой и плотной веревки, с навязанными на неё узелками. Для этого веревку нужно просунуть в цилиндр через свечное отверстие. Эти манипуляции нужны для того, чтобы максимально безопасно заблокировать ход поршня, а соответственно и коленчатого вала и открутить сцепление.
Далее, чашка сцепления снимается с коленчатого вала и в зависимости от вида шкива насадки, либо меняется, либо на неё устанавливается шкив вместо ведущей звездочки. Сборка проводится в обратной последовательности.
Теперь переходим к установке самой насадки — болгарка. Она монтируется на место штатной шины, ничего сложного, просто необходимо установить насадку на два винта крепления, закрыть боковую крышку и затянуть винтами.
На завершающем этапе производится натяжение ремня. Как проверить натяжение мы описывали выше.
Особенности насадок на бензопилу «Короед» и «Кородер»
Насадка «Короед» представляет собой фрезерную головку. Она используется для обработки брусьев, бревен и досок. Это съемное приспособление позволяет быстро и аккуратно вырезать чашку или паз в древесине. Данную насадку также можно применять для черновой шлифовки материала.
Насадку «Короед» применяют для обработки брусьев и досок, а также для грубой шлифовки.
Короед относится к навесному типу оборудования и комплектуется особым ремнем. Он прост в использовании. Причем съемное приспособление работает быстро и эффективно. Особое строение позволяет применять короед в качестве насадки на бензопилу «Хускварна», «Штиль» и многие другие варианты инструмента. Приспособление совместимо практически с любыми моделями. Стоимость «Короеда» составляет примерно 1600-2000 руб.
На заметку! Насадка «Короед» совместима только с теми моделями бензопил, которые укомплектованы звездочкой с шестью лучами.
Насадка на бензопилу «Кородер» («Дебаркер») имеет обширную область применения, однако чаще всего она используется для удаления веток и лишней древесины с бревен. С помощью этого приспособления можно из плоского бруска получить изделие округлой формы.
Насадка «Кородер» бывает двух видов:
- Дисковая.
- Барабанная.
Барабанные насадки предназначены для удаления лишней коры с поверхности дерева. Рабочий орган состоит из барабана и фреза. Съемное приспособление устанавливается на узел подшипника. Несмотря на простую конструкцию, барабанный кородер отличается высокой надежностью. При точном соблюдении инструкции такую насадку можно установить на бензопилу в течение 2-х мин.
«Кородер» подходит для удаления сучьев и веток, а также лишней коры.
Дисковые насадки предназначены для формирования пазов и углублений различной сложности, глубины и размеров. «Кородер» в этом случае приводится в действие клиновым ремнем. При этом пользователь может самостоятельно корректировать вращательную скорость рабочего органа насадки.
Съемная насадка «Кородер» подходит не только для эффективного и быстрого удаления коры с древесного ствола, с ее помощью также можно строгать бревна. Чтобы установить приспособление на бензиновую пилу, потребуется не более 5 мин. Возможности насадки «Дебаркер» незаменимы при строительстве срубов. Также стоит обозначить, что корпус насадки имеет дополнительную систему защиты, поэтому эксплуатация приспособления полностью безопасна. Покупка насадки обойдется примерно в 15000-18000 руб.
Почему не рекомендуется подключать насадки к бензопиле
Использование насадок имеет определенные недостатки. В первую очередь это обуславливается эксплуатационными и техническими характеристиками. Бензопилы имеют заданный уровень нагрузок, они рассчитаны на работу в определенных режимах. По этой причине часть владельцев инструмента выступает против применения дополнительных приспособлений. В основном это касается насадок на пилу «Штиль», Husqvarna и на прочие престижные модели профессионального назначения.
Дело в том, что подключение насадки «Болгарка» на бензопилу «Партнер» или Husqvarna не проходит бесследно. При использовании таких приспособлений двигатель инструмента работает на максимальных оборотах. Причем делается это на протяжении длительного времени. В некоторых случаях пиле не хватает вращательного момента. В результате этого период между ремонтами сокращается, а внутренние детали изнашиваются гораздо быстрее.
На заметку! Согласно исследованиям такие насадки, как «Дровокол», «Лебедка», «Кородер» и «Компрессор» не наносят вреда техническому состоянию бензиновой пилы.
Самые небезопасные для бензопилы виды насадок:
- «Болгарка»;
- «Косилка»;
- «Лодочный мотор»;
- «Бур».
При подключении насадок двигатель бензопилы будет работать на максимальных оборотах.
Если в работе используется шлифовальное оборудование, фильтры воздухозаборника на инструменте слишком сильно засоряются. Для применения таких насадок, как «Насос» и «Лодочный мотор», требуется длительная эксплуатация двигателя на высоких оборотах, что также не идет на пользу бензопиле.
Указанные недостатки в полном объеме или частично компенсируются за счет высокой износостойкости современных бензопил. Негативное влияние насадки «Болгарка» на бензопилу «Хускварна» можно снизить, используя термостойкое фирменное моторное масло. Оно убережет двигатель от преждевременного износа.
