Как правильно выполняется аксонометрическая схема водопровода

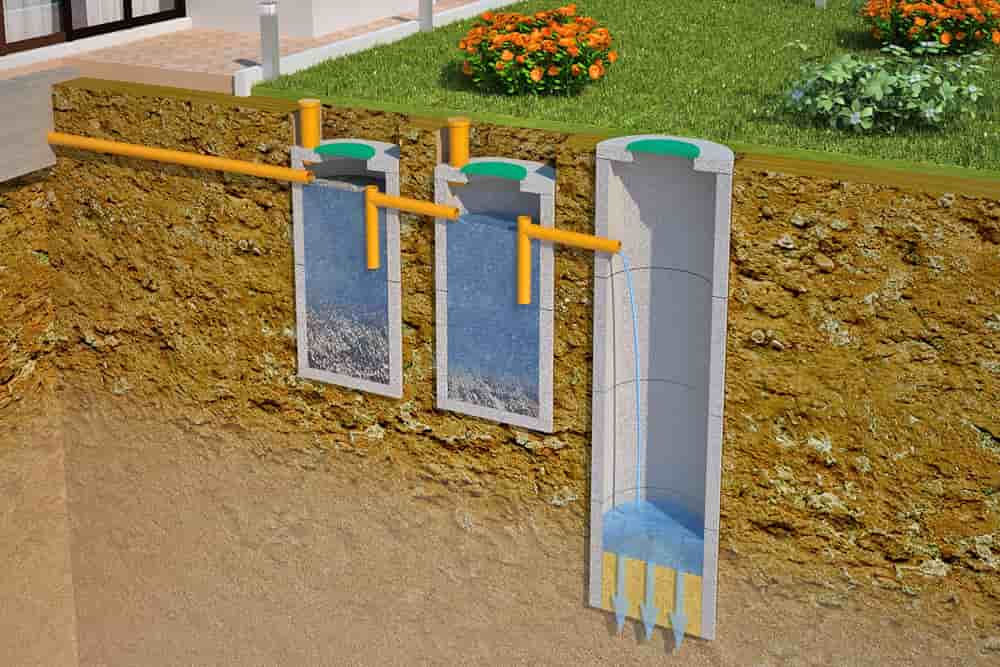

Проектирование канализации с фильтрующим колодцем

Такой вариант канализации подходит для участков, где можно расположить колодец на расстоянии более 30 метров скважины, расстояние от дома и забора должно быть как минимум 2 м, от больших кустарников и деревьев — 3 м. Также, грунт должен иметь высокие фильтрующие свойства, поэтому можно использовать любой вид почвы, кроме глины. Кроме того, грунтовые воды должны протекатьна глубине от 1,5 м, то есть быть ниже, чем дренажный уровень.

Схема канализации при высоких грунтовых водах

В результате, в колодце скапливается теплая очищенная вода, которую можно применять для полива или просто сливать в удобном месте.

Проект очистной системы в песчаном грунте

Схема канализации при песчаном грунте

Такой вариант рассчитан на низкий уровень вод в грунте, где очищенные стоки сливаются сразу в воду. Щебенка нужна только для улучшения эффективности работы всей системы (если впитывание проходит хорошо, то можно ее не использовать). Отводная труба идет ниже точки промерзания и обязательно утепляется.

Проект наружной канализации с самотечной организацией слива

Самотечный слив

Самый экономичный вариант. Из-за отсутствия насосов, колодцев и прочих дополнений, стоимость снижается до минимума. Такой вариант можно использовать, если позволяет рельеф местности и на расстояние небольшое.

Что включает в себя схема сточной системы

На этапе проектирования специалист обязан принимать во внимание большое количество нюансов. Чертёж должен включать в себя не только места нахождения узлов канализации, многих деталей, но и большое количество не менее важных сведений для монтажников. Такая информация потребуется для того, чтобы работникам было максимально комфортно читать проект

Поэтому в большинстве случаев обозначения наносятся в виде цифр или букв

Такая информация потребуется для того, чтобы работникам было максимально комфортно читать проект. Поэтому в большинстве случаев обозначения наносятся в виде цифр или букв.

Проект будущей канализации обязательно должен включать:

• план разводки труб, то есть системы поступления и отведения сточной воды;
• сведения о таблице колодцев;
• спецификацию проекта.

Помимо указанных сведений, на чертеже должно быть прорисовано много иной информации, которая принесёт пользу при оснащении канализационной системы в квартире или доме.

Проект канализации

Исключительно грамотный подход к составлению проектной документации позволит быть уверенным в том, что канализация будет исправно работать и не причинит неудобств жильцам, которые въедут в проектируемое здание. Воплотить поставленную задачу не имея навыков и опыта в сфере составления проектов крайне сложно. Поэтому заказать чертёж лучше у специалистов.

Сведения об элементах

Сведения об элементах, которыми обозначаются детали канализационной системы, должны обязательно вноситься в проектную документацию в виде цифр и букв. Такая информация считается общей для любых стандартных инженерных проектов.

На чертежах водопровод всегда обозначается «В0». При этом, труба, по которой течёт вода для питья и хозяйственных нужд, имеет маркировку «В1». Когда проект подразумевает наличие противопожарного водопровода, то на бумаге такая система обозначается индексом «В2». При возведении здания промышленного назначения индекс водопроводных труб на чертеже выглядит как «В4». Говоря иными словами, все элементы системы, относящиеся к водоснабжению, получают отметку «В».

Элементы разметки водопровода и канализации

Определение аксонометрической схемы отопления

Аксонометрия — это один из разделов прикладного черчения, который изучает, рассматривает и предоставляет возможность получить достаточно точные изображения любых предметов в двух- или трех проекциях. Прямоугольная аксонометрическая проекция – это когда прямые, которые проецируют изображение предмета, расположены перпендикулярно аксонометрической плоскости проекции. Прямоугольная проекция включает в себя изометрическую и диметрическую. Если угол проекции не равен 90°, то такая проекция называется косоугольной аксонометрической. Она же включает в себя фронтальную диметрическую и триметрическую проекции.

Отсюда следует, что аксонометрическая отопительная схема – это любая схема любого отопления много- или мало этажного дома, выполненная в аксонометрии, а не в одной плоскости. Это помогает более наглядно представить себе разводку и другие элементы системы отопления в реальном измерении. При таком подходе к отображению элементов отопления проецирование каждого объекта выполняется следующим образом:

1. Элемент располагается на схеме соответственно всем трем осям координат;
2. Определяется «картинная плоскость» – на нее будет проецироваться элемент. При этом «картинная плоскость» не должна проходить параллельно ни одной из координатных осей;
3. Проецируемый узел или элемент полностью переносится на схему.

Важно: Так как все оси координат не проходят параллельно картинной плоскости, изображение проекции объекта будет иметь разность в реальных и отображаемых размерах в любом масштабировании

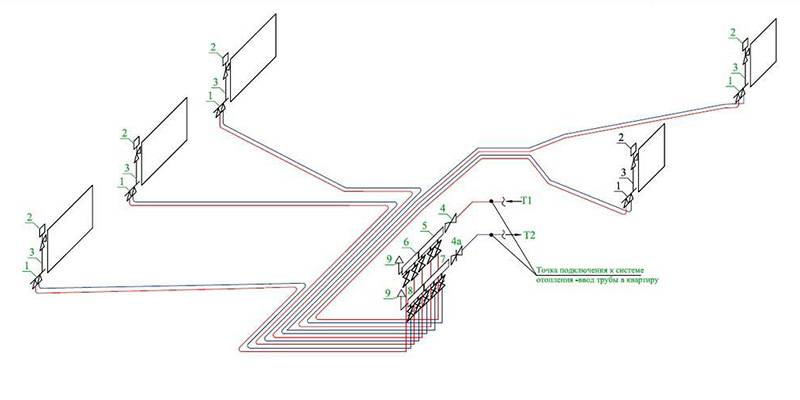

Правильно составленный аксонометрический чертеж схемы отопления

Требования к составлению чертежей отопительных и других систем жилого или промышленного здания определены в ГОСТ 21.602-2003. Все отопительные элементы и узлы согласно ГОСТ имеют свои обозначения: это маркировка и порядковый номер, включенные в чертеж. Используются следующие обозначения:

Элемент или узел	Маркировка
Отопительный стояк	Ст
Главный отопительный стояк	Гст
Компенсатор	К
Горизонтальная трубная разводка	ГВ
Термометр	Т
Манометр	Р

Согласно ГОСТ 21.206-93 системы трубопроводов обозначаются графически. Это относится к таким узлам:

1. Общий трубопровод;
2. Вертикальный стояк, направленный вниз;
3. Вертикальный стояк, направленный вверх;
4. Гибкий трубопровод;
5. Трубное пересечение без соединения;
6. Простое соединение трубопровода или его элементов;
7. Соединение трубопровода или его элементов фланцевое;
8. Муфтовое резьбовое соединение;
9. Муфтовое соединение быстроразъемное;
10. Раструбное соединение.

Обозначения запорной арматуры, радиаторов и других элементов отображены в ГОСТ 21.205-93. Например, такие, как:

1. Умывальник;
2. Ножная ванна;
3. Унитаз;
4. Терморегулятор обогрева;
5. Душевая сетка;
6. Осушитель воздуха.

Фрагмент ГОСТ 21.205-93 по обозначениям запорной арматуры

Любую аксонометрию невозможно отобразить стандартными средствами, разрешенными в ГОСТ, и для этого существуют дополнительные требования и разрешения. Например:

1. Отметки высот и уровней можно выносить за пределы элемента или указывать прямо на контурах объектов;
2. Аксонометрический чертеж схемы отопления с нижней разводкой или любой другой схемы можно выполнить в масштабах 1:50, 1:100 или 1:200.

Особенности проектирования эскиза

Здесь внимание заостряют на отражении приборов. Если один элемент залезает на другой, а происходит это в большинстве случаев, то проводят пунктир, обозначающий смещение сантехнического элемента с целью лучшего зрительного эффекта

Аксонометрическая схема водопровода должна включать в себя показания всех диаметров труб. Если унитаз на отводе не отмечен, то принимают диаметр в 50 мм, если он есть – минимальный диаметр должен составлять 100 мм

Эти цифры важно помнить. Для стояков в 90% случаев применяют показатель в 100 мм

Уклоны в аналогичном диаметре будут равны 0,02, при показателе в 50 мм задают угол наклона в 0,03.

Если вы уже нанесли все элементы, отметьте выпуски, диаметр которых больше, чем у стояков, за уклон принимают число в 0,02.

На последнем этапе составления аксонометрии наносят специальные пометки, исходя из характеристики участка и плана строительства. Тут отмечают уровень промерзания грунта, расположение фундамента, а также другие факторы, влияющие на правки.

Схема внутренней канализации частного дома

Построение внутренней сети канализации в частном доме определяется размерами помещений, а также взаимным расположением всех сантехнических приборов. К канализации необходимо в обязательном порядке подключать все объекты, в которые сливается сточная вода в доме. Это могут быть мойки, унитазы, ванна и так далее.

Схема внутренней канализации частного дома

Все элементы системы посредством полипропиленовых труб подключаются к общему стояку канализации. Схема стояка канализации

достаточно проста. Он должен быть расположен строго вертикально. При этом допускается использование нескольких стояков. Это нужно делать только в том случае, если помещение достаточно большое и расстояние между сантехническими приборами велико.

Весь трубопровод соединяется посредством фитингов. Однако можно пойти и другим путём, то есть применить соединение в раструб. Некоторые используют другие распространённые методы соединения полипропиленовых труб. Они отлично свариваются и клеятся.

Сборка канализации

Сборка канализации

Если используется скрытая система прокладки канализации в частном доме, то придётся предусмотреть смотровые окна. Это делается для того, чтобы без особого труда можно было контролировать состояние труб. Те трубы, которые располагаются внизу фундамента, нужно подсоединять к наружному трубопроводу. Для этого в фундаменте нужно пробить отверстие, диаметр которого будут немного больше диаметра трубы.

Итак, основными частями внутренней канализации частного дома являются:

• дефлектор, устанавливаемый на конце вентиляционной трубы;
• общий стояк канализации, который служит для отвода сточных вод от всех сантехнических устройств, которые расположены в доме;
• канализационные горизонтали, устанавливаемые под определенным уклоном;
• раструбные или фитинговые соединения (можно в совокупности);
• непосредственно трубы канализации, которые подсоединяются ко всем сантехническим приборам и устройствам, расположенным в доме.

Аксонометрическая схема канализации

Аксонометрическая схема канализации служит для наглядного изображения всех её составных частей. Она в полной мере описывает все составляющие, которые входят в конструкцию. Сегодня очень важным становится составление именно аксонометрической схемы. Она делается в соответствии со всеми нормативами и документами. На ней все элементы изображаются схематически. Безусловно, разобраться в подобного рода приложении сможет не каждый, но для опытного сантехнического работника это не представляет абсолютно никаких сложностей. В соответствии с ней производится последующий монтаж всей системы канализации.

Порядок отображения коммуникаций

Разработка проектов внутренней канализации и водопровода осуществляется на единой схеме. Однако на аксонометрическом чертеже водоснабжающие и водоотводящие трубопроводы изображаются по отдельности. Участок, расположенный в горизонтальной проекции, переносится на схему аналогично. Стояки, расположенные в непосредственной близости к группе приборов, отображаются крупными значками, а трубопровод – вертикально.

Детальная аксонометрическая схемаИсточник vmasshtabe.ru

Стояк, который находится на максимальном удалении от ввода в дом, наносится полностью. Другие элементы изображаются частично, с указанием их марки. Вертикальная прорисовка стояка позволяет изобразить особенности установленной на него запорной арматуры.

Отображение частей водопровода, отображённых на проектном чертеже вертикально, наносятся под углом 45°. По утверждённой трассировке подводящая водопроводная ветвь монтируется в 30 см над уровнем пола и прокладывается с наклоном 0,002 в направлении основного стояка. Места его соединения с арматурой водоразборного типа отображаются вертикально.

Схематичное изображение элементов и узлов

Аксонометрия водопровода предусматривает, что каждый отдельный элемент или узел отображается с индивидуальной маркировкой и порядковым номером. Полное описание обозначений, применяемых для систем внутреннего водопровода и канализации, а также направления потока жидкостей и иных составляющих приведены в ГОСТ 21.205-93.

Наиболее распространённые элементы системы бытового водоразбора представлены на изображении ниже.

Графические обозначения элементов систем внутреннего водопровода и канализацииИсточник docs.cntd.ru

Направление потоков жидкости и элементов регулирование приведены далее.

Графические обозначения направления потоков жидкости и их регулированияИсточник docs.cntd.ru

Скачать пособие по построению аксонометрических схем

Здесь надо заострить внимание, если на чертеж залазит один прибор на другой, а это случается очень часто, необходимо показать пунктирную линию, тем самым отодвинув сантехнический прибор для лучшей видимости. На схеме аксонометрия должна включать себя показы всех диаметров труб

Если нет унитаза на отводе, то диаметр следует принимать 50 миллиметров, в случае если он есть, минимальный диаметр должен быть 100 миллиметров. Все это надо запоминать. Диаметр стояка принимаем в большинстве случаев 100 миллиметров. Уклоны принимаются, тоже очень просто при диаметре 100, он равняется 0,02, а при 50, его следует задавать 0,03

На схеме аксонометрия должна включать себя показы всех диаметров труб. Если нет унитаза на отводе, то диаметр следует принимать 50 миллиметров, в случае если он есть, минимальный диаметр должен быть 100 миллиметров. Все это надо запоминать. Диаметр стояка принимаем в большинстве случаев 100 миллиметров. Уклоны принимаются, тоже очень просто при диаметре 100, он равняется 0,02, а при 50, его следует задавать 0,03.

Все элементы нанесены, теперь стоит позаботиться о нанесении выпусков, здесь тоже ничего сложного, диаметры должны быть больше, чем в стояках, уклон принимается 0,02.

Последним штрихом в черчении аксонометрии является нанесение отметок, тут нужно смотреть глубину промерзания, расположение фундамента, и другие факторы, влияющие на отметки.

Источник

Аксонометрическая схема

Рабочие чертежи узлов трубопроводов.

Аксонометрические схемы и рабочие чертежи узлов технологических трубопроводов, как правило, разрабатываются для объектов, имеющих большое количество трубопроводов и сложную технологическую разводку, для труб с диаметром условного прохода 50 мм и выше.  

Аксонометрическая схема газопровода ( рис. 51) дополняет планы и разрезы и представляет собой сеть трубопроводов, вычерченную без стен. Схема обычно вычерчивается без масштаба и поэтому не может быть использована для подсчета длин трубопроводов. По схеме уточняется направление трубопроводов относительно плана и разреза, уточняются диаметры труб. По схеме получают представление о всей сети, о положении запорной арматуры, деталей и взаимной связи элементов.  

Аксонометрические схемы дают наглядное представление о расположении трубопроводов водоснабжения в зданий, о диаметрах труб и направлении их уклонов, о местоположении переходных муфт, запорных вентилей, задвижек, кранов и другой арматуры на трубопроводах, а также о местах спусков воды из систем водоснабжения.  

Аксонометрическая схема сложного узла трубопроводов ( фронтальная косоугольная изометрия.

Подобные аксонометрические схемы довольно несложно выполнить; вместе с тем они весьма полезны при конструировании опор для сложных узлов трубопроводов, а также помогают избежать ошибок при рабочем проектировании.  

Планы сетей канализации.

Аксонометрические схемы канализационных сетей не делают, а дают разрезы по канализационным трубам, питающим каждый канализационный стояк. На рис. 228 приведен чертеж разреза по канализационным трубам канализационного стояка КС-П.  

Аксонометрические схемы подающих и обратных трубопроводов ( верхняя и нижняя разводки) изображены на фиг. На схемах показаны запорные вентили, задвижки, переходные муфты и воздухосборник и проставлены диаметры труб в миллиметрах. Уклоны труб указаны стрелками. Главный стояк заканчивается воздухосборником, в котором собирается воздух, попавший из теплофикационной сети.  

Если аксонометрические схемы воздуховодов имеются в проекте, составлять их вторично не следует. В этом случае целесообразно лишь внести в проектные схемы необходимые уточнения, обусловленные произведенными замерами.  

Пример аксонометрической схемы системы вытяжной вентиляции ВЗ столярной мастерской учебно-производственного комбината приведен на рисунке 18.29. Система обеспечивает отсосы от трех станков и напольный. Пылевой вентилятор типа ЦП7 — 40 № 5, исполнение Б мощностью 7 5 кВт обеспечивает работу системы, выброс опилок и стружки в циклон типа Ц-800, воздуха — в атмосферу.  

Вычерчивают аксонометрическую схему сети с нанесением на ней циркуляционных труб. При этом в жилых зданиях с чис лом этажей до 4 включительно ( если не проектируются поло-генцесушители) следует предусматривать только магистральные циркуляционные трубы, во всех прочих случаях Циркуляцию делают и в стояках.  

Планы I ( а и II ( б этажей, план подвала ( в и план чердака ( г с нанесением элементов системы отопления ( римские цифры в кружках — номера стояков.

Вычерчивают принципиальную аксонометрическую схему системы отопления. Стояки, которые затеняют чертеж, могут быть вынесены, а на схеме показаны гол.  

По аксонометрической схеме и приложению 3 определяют коэффициенты местных сопротивлений для каждого участка. Местное сопротивление относят к тому из смежных участков, на котором скорость воздуха больше.  

Проектные работы

Общая схема устройства канализации представляет собой сборку трубопроводов, с одной стороны подключенных к сантехнике, а с другой — к очистным сооружениям. Однако, для монтажа конкретного участка комплекса водоотведения, требуется составление подробного и точного чертежа. При расчете проекта приходится обеспечивать требования СНиП, а также санитарные нормы размещения элементов. Основные требования к проекту водоотведения:

• достаточная пропускная способность с некоторым запасом на случай экстремального сброса стоков;
• правильно рассчитанная конфигурация, выдержанный уклон труб;
• трассировка должны быть максимально прямой, без резких поворотов;
• по ходу движения стоков трубы меньшего диаметра должны соединяться с трубами большего размера, а не наоборот;
• трасса должна быть оснащена нормативным количеством смотровых колодцев или ревизионных элементов.

Схема системы канализации составляется с учетом ее размеров, назначения и специфики использования. В задачу составителя входит грамотная трассировка, исключающая резкие изменения направления линии. Кроме этого, надо предусмотреть технологически правильное расположение труб, соответствующее положение выпускных элементов сантехники. В процессе создания проекта часто используется аксонометрическая схема канализации жилого дома. Она дает представление о пространственном положении элементов и трубопроводов. Для сложных конструкций, обладающих многослойной структурой, такой вариант чертежа гораздо удобнее и нагляднее.

Что такое аксонометрическая схема водопровода

Вступление

Занимаясь или сталкиваясь с монтажом водопровода в частном доме, рано или поздно, встречаешь понятие аксонометрическая схема водопровода. Для профессионалов такое название схемы не вызывает вопросов, а вот для большинства простых людей, понятие аксонометрическая схема требует пояснения и примеров.

Что такое аксонометрическая схема

Понятие аксонометрия или аксонометрическая проекция, означает способ отражения объемной фигуры на одной плоскости с показом на ней трех осей координат x, y, z.

Чтобы визуализировать аксонометрию, представим, что у вас в руках фигурка куба, сделанная из проволоки. Теперь поднесите куб к зеркалу и обведите грани куба отраженные в зеркале. На зеркале будет аксонометрия объемной фигуры куб. Вот визуальная картинка аксонометрии.

В техническом черчении принято делать аксонометрии фигур (деталей, изделий) расположенных под определенным углом к поверхности проекции.

Для упрощения вычислений согласно ГОСТ 3453-59 строят:

• Изометрические проекции: угол между осями одинаковый (по 120°), размеры фигуры искажены одинаково, коэффициент искажения 0,82;
• Диметрическая: Только два угла между осями одинаковые, значит два размера одинаковые, третий размер отличен. Угол между осями z и х равен 97°10′, углы между осями х и у, и между z и y по 131°25′.
• Фронтальной диметрическая: угол между осями z и х принят  90°, углы между х и y и между осями z и y принят 135°.
• Во всех вариантах аксонометрии ось z расположена вертикально.

Аксонометрия водопровода, отопления, канализации

Согласно ГОСТ 2.317-2011 все аксонометрические схемы, относящиеся к санитарно-техническим системам водопровода, канализации, отопления  строятся во фронтальной диметрической (косоугольной) изометрии с левой системой координат.

Соответственно размеры по осям z и x будут без искажений, а по оси y в два раза меньше.

Вы спросите, какое отношение это черчение имеет к трубам и монтажу сантехники? Теперь представьте, что плоскости по осям аксонометрии это стены вашего дома или квартиры. Сантехнические трубы, трассы водопровода, трубы канализации и отопления идут вдоль стен, вертикально или горизонтально. Это значит, мы может нарисовать трассы труб в аксонометрии, не показывая сами стены.

Это даст очень наглядные чертежи, как и где нужно монтировать сантехническую проводку. Более того на аксонометрическую схему наносятся сантехнические приборы в условных обозначениях, наносятся диаметры труб, делаются пояснения, к схемам составляются таблицы по материалам и оборудованию. В результате у вас на руках подробное руководство, как выполнить монтаж сантехники в доме (квартире), практически исключающее ошибки монтажа.

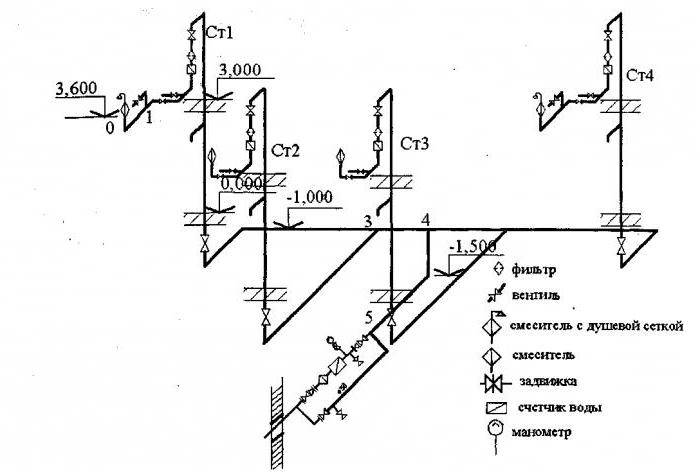

Аксонометрическая схема водопровода дома

Для примера две аксонометрические схемы водопровода. Это два санузла, с коллекторной схемой и монтажом бойлера в одном из санузлов.

Другие схемы в статьях:

Вывод

В статье я рассказал, что такое аксонометрическая схема водопровода дома, показал несколько примеров таких схем для частного дома и квартиры.

Elesant.ru

Список оборудования и параметров на схеме

На схеме отопления любого этажа должны обозначаться:

1. Трубная разводка с указанием всех диаметров труб;
2. Участки утепления труб – длина и толщина. Такая теплоизоляция обозначается графически;
3. Оси трубной разводки относительно нулевого уровня;
4. Углы уклонов розливов;
5. Если на горизонтальных участках розливов есть разрывы, то указываются размеры этих участков;
6. Опорные и подвесные элементы, компенсаторы.

Пример выноса обозначений на схеме отопления

1. Выносная полка используется для обозначения запорной арматуры с указанием ее маркировки и типа. Под выносом указывается обозначение детали согласно документации (смотрите рисунок выше);
2. Вертикальные горизонтальные трубопроводные разводки с соответствующими обозначениями;
3. Все присутствующие в схеме приборы отопления.

Обязательное требование: необходимо указать тип и основные характеристики этих элементов:

1. Сколько секций содержит отопительный радиатор;
2. Сколько секций или труб в отопительном регистре, его диаметр и общую длину;
3. Для остальных приборов отопления (конвекторы, излучатели) – тип прибора;
4. Обозначения тепловых установок (котлы, отопительные печи и теплообменники, насосы циркуляционные и тепловые, элеваторы, т.д.);
5. Закладное оборудование;
6. Измерительные приборы.

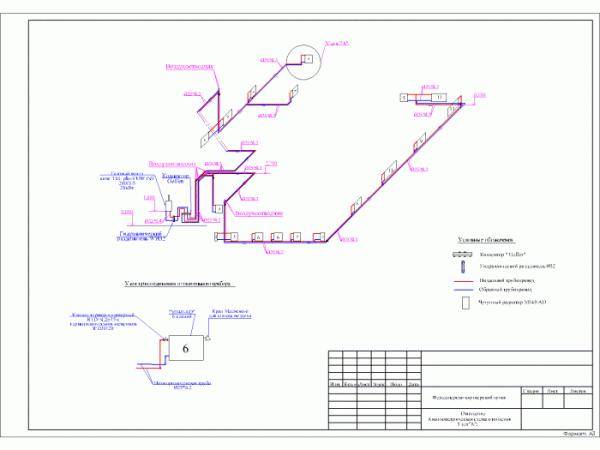

Схема отопления в масштабе

Отопительное оборудование и расчеты

Все оборудование, используемое в системе отопления, разделяется на вспомогательное и основное. Основное – котел или другой нагревательный прибор, вспомогательное – радиаторы и трубы разводки с прилагающейся арматурой. Для расчетов параметров необходимого отопительного оборудования необходима удельная мощность котла, которая варьируется в зависимости от климатических поясов:

1. Для районов Крайнего Севера – 1,5-2,0 кВт;
2. Для умеренной климатической зоны и центральных регионов – 1,2-1,5 кВт;
3. Для южных поясов – 0,7-0,9 кВт.

Исходя из этих поправок, рассчитывается мощность нагревательного прибора по формуле:

W_котла = S х W / 10;

Где W – расчетная мощность отопительного прибора (котла, конвектора и т.д.);

S – общая площадь отапливаемого объекта.
Аксонометрическая схема котлового оборудования с двумя горелками

Насосы бывают тепловыми и циркуляционными. В большинстве случаев, кроме малоэтажных домов с естественной циркуляцией теплоносителя, без насосного оборудования обойтись невозможно, поэтому практически на всех схемах эти приборы присутствуют. Насосы должны соответствовать определенным техническим требованиям, среди которых и такие:

1. Легкость монтажа, демонтажа, простота эксплуатации и обслуживания;
2. Малошумность и экономичность прибора;
3. Надежность и длительность эксплуатации.

В малоэтажных жилых зданиях применяют три вида систем отопления:

1. Классическая двухтрубная схема, согласно которой горячая вода подается по одной трубе и возвращается по второй. В этой схеме насос монтируется на обратке;
2. Схема с вертикальным стояком. В этой схеме горячая вода также подается в радиаторы по одной трубе, а возвращается по второй, но циркуляционный насос устанавливается на отводящую трубу для подачи горячего теплоносителя. Таким образом, горячая вода сначала проходит по верхним радиаторам, а затем перемещается в нижние батареи системы;
3. Однотрубная схема предполагает передвижение теплоносителя последовательно от радиатора к радиатору с возвратом в котел. Это самая простая схема, но за счет ее невысокой эффективности она применяется в маленьких одноэтажных зданиях.

Упрощенная аксонометрическая двухтрубная схема

Расчеты при составлении схемы отопления должны учитывать:

1. Потребление тепла в каждом помещении;
2. Тип и количество радиаторов;
3. Количество стояков, если они есть, а также общее число ответвлений и контуров;
4. Схему подключения отопительных приборов;
5. Параметры труб и запорной арматуры.

После окончания расчетов отопительной системы их необходимо обозначить на схеме. Основное назначение аксонометрической схемы отопления – графическое отображение всех деталей и элементов, но, кроме этого, схема должна отображать и технические характеристики отопительного оборудования. Также в схеме должны присутствовать расчеты по подаче тепла в каждое помещение дома, включая подсобные.

Характеристики однотрубной и двухтрубной систем

Система водяного отопления бывает однотрубной и двухтрубной. Рассмотрим особенности каждого варианта.

В однотрубной системе радиаторы подключены к подающей трубе последовательно. К ее преимуществам относится простая конструкция и небольшая материалоемкость, так как требуется монтировать минимум труб. Но при последовательном подключении в удаленные от котла приборы отопления теплоноситель попадает уже остывшим, и чтобы обеспечить необходимый уровень нагрева воздуха в помещении, приходится устанавливать радиаторы более высокой мощности, что удорожает проект. К недостаткам также следует отнести:

• сложность гидравлического расчета;
• ограничение на количество отопительных приборов;
• критичность ошибок, допущенных на этапе проектирования и монтажа;
• невозможность регулировать температуру приборов отопления по отдельности в зависимости от требований к микроклимату помещений;
• невозможность перекрыть поступление воды в отдельный радиатор (для ремонта или замены и т.д.), не остановив работу всей системы;
• высокие теплопотери.

На схеме разница между однотрубной и двухтрубной отопительной системой

2-х трубная система отопления, в отличие от однотрубной, предусматривает параллельное расположение подающего и обратного трубопроводов, к которым подсоединены радиаторы. Такой вариант имеет следующие достоинства:

• позволяет доставлять во все радиаторы жидкость одинаковой температуры (не требуется увеличивать количество секций у дальних от котла батарей);
• на каждый прибор отопления можно установить терморегулятор;
• в смонтированную линию можно добавить дополнительные обогревательные приборы;
• нет ограничений на протяженность контура.

Двухтрубное отопление имеет и некоторые недостатки, в число которых входит сложность схемы подключения, повышенный расход материалов и трудоемкий монтаж, если сравнивать с однотрубным вариантом.

Также стоит отметить лучевое (коллекторное) подключение приборов отопления — для каждого радиатора монтируются отдельные трубы подачи и обратки. К преимуществам независимого подключения приборов отопления можно отнести ремонтопригодность системы — отключение любого из контуров не отразится на работоспособности остальных радиаторов. Главный недостаток — потребность в прокладке большого количества труб.

Обычно водяное отопление частного дома сводится к обустройству двухтрубной системы, поскольку это наиболее эффективный и экономически выгодный вариант.

Нормативные требования

Они исчерпывающе изложены в ГОСТ 21.602-2003, регламентирующем правила составления документации для инженерных систем здания (в том числе отопления). Выделим из текста документа основные моменты, имеющие непосредственное отношение к нашей тематике.

Общие положения

Элементам систем отопления присваиваются обозначения, состоящие из маркировки и порядкового номера в пределах данной схемы. Какие обозначения используются?

Объект	Обозначение
Стояк отопления	Ст
Главный стояк отопления (вертикальная часть розлива)	Гст
Компенсатор	К
Горизонтальная ветка (лежневка)	ГВ
Прибор для измерения температуры (термометр)	Т
Прибор для измерения давления (манометр)	Р

За некоторыми графическими обозначениями документ отсылает к смежным ГОСТ:

• Трубопроводы следует обозначать по ГОСТ 21.206 — 93.
• Обозначения обратных клапанов, дросселей, задвижек, радиаторов и т.д. можно найти в ГОСТ 21.205-93.

Фрагмент таблицы обозначений из ГОСТ 21.205 — 93.

Кроме того, среди общих положений есть ряд дополнительных требований к чертежам.

• Отметки высоты указываются на выносных линиях или контурах элементов.
• Аксонометрическая схема отопления может быть выполнена в масштабе 1:50, 1:100 и 1:200.

Перечень обозначаемого оборудования и параметров

На составленной своими руками схеме должны быть обозначены:

1. Трубопроводы с указанием диаметров.
2. Теплоизоляция участков трубопроводов. Она изображается графически.
3. Уровни осей всех трубопроводов относительно нулевой отметки.
4. Уклоны розливов (разумеется, там, где они необходимы — в гравитационных системах и домах верхнего розлива).

В гравитационной системе указаны уклоны розлива.

1. При наличии разрывов в горизонтальных участках розливов — размеры участков.
2. Опоры, компенсаторы и подвесы.

Важный момент: в этом случае изображение снабжается полкой-выносом, над которой указывается тип элемента. Под полкой должен быть указан соответствующий элементу документ.

1. Запорная арматура. И в этом случае используется полка-вынос, над которой указывается тип и диаметр (ДУ) арматуры. Снизу располагается обозначение элемента по каталогу.
2. Стояки и лежневки (горизонтальные участки) с обозначениями.
3. Радиаторы, конвектора и прочие отопительные приборы.

В обязательном порядке указывается их тип и основные параметры:

• Количество секций секционного радиатора.
• Количество секций (труб) регистра и его длина.
• Количество и длина ребристых труб.
• Для прочих отопительных приборов — их тип.

1. Обозначения установок (котлов, печей с теплообменниками, тепловых насосов, элеваторных узлов, циркуляционных насосов для отопления и т.д.).
2. Закладные устройства (масляные стаканы для контроля температуры и отводы для установки контрольных вентилей, позволяющих замерять давление).
3. Сами приборы для измерения параметров системы и учета тепла.

Любопытно: ГОСТ позволяет для многоэтажных домов составлять детальную схему лишь для подземной части здания. В этом случае отдельно выполняется схема разводки стояков и, при необходимости, схема разводки по чердаку. Инструкция связана с чрезмерной сложностью аксонометрической проекции всех коммуникаций в, скажем, 16-этажном здании.

Спецификации

В стандарте изложен ряд требований не только к самим чертежам, но и к спецификациям к ним.

Элементы, перечисляемые в спецификациях, должны заноситься в них в следующей последовательности:

1. Отопительное оборудование (котлы, радиаторы и т.д.).
2. Запорная и регулирующая арматуры (вентиля, задвижки, дроссели, обратные клапаны).
3. Прочие элементы отопительных систем (грязевики, сбросы).
4. Закладные конструкции (масляные стаканы и отводы для контрольных вентилей).

Любопытно: как правило, в реальных условиях сами термометры и манометры в закладные конструкции не устанавливаются. Цена приборов достаточно велика; в условиях не закрывающихся надежно подвалов многоквартирных домов куда разумнее демонтировать их после проведенных измерений.

На фото — реальный элеваторный узел в подвале многоквартирного дома. Все, что может быть украдено, снимается.

1. Трубопроводы (розливы, стояки, подводки).
2. Теплоизоляция.

Трубопроводы заносятся в спецификацию по каждому диаметру (как правило — по увеличению ДУ). Разнообразные отводы, фланцы, крестовины под сварку и болты в спецификацию не заносятся.

Пример спецификации к чертежу отопительного коллектора.
