Адаптер для скважины — виды, применение, установка своими руками

Как опустить насос в скважину

Существует две основные технологии опускания насоса в скважину – первый традиционный заключается в использовании оголовка, который одевают на выходную обсадную трубу, при этом вся система находится в кессонной яме (кессоне). Более экономичный и сложный способ опускания глубинного электронасоса – использование скважинного адаптера, который врезают в боковую стенку обсадной трубы под землей на отметке ниже глубины промерзания грунта.

В обоих случаях к электронасосу привязывают трос (трос должен быть качественным, исключающий обрыв и застревание насоса в шахте скважины), крепят при помощи фитингов напорный трубопровод и соединяют их вместе со шнуром питания, который при необходимости удлиняют.

Советы

Специалисты рекомендуют руководиться следующими советами при использовании скважинного адаптера:

следует помнить, что собирать насос нужно в сухом помещении. После этого к насосу подсоединяются электрокабели и шланги

Такая процедура не позволит попасть различным видам загрязнений в чистую воду;
прежде чем выбрать составляющие элементы для скважины, необходимо обратить внимание на то, из какого материала они выполнены. Если есть возможность, то лучше приобретать механизмы из стали

Они способны довольно длительный срок переносить нагрузку, которая возникает при работе насоса на скважинный адаптер;
отзывы домовладельцев загородных участков говорят о том, что при постоянном смазывании деталей описываемого механизма эксплуатационный срок можно продлить до 10 лет;

когда устанавливается скважинный адаптер, на реле давления нужно выставить режим включения насоса

Важно, чтобы было установлено минимальное и предельное давление в станции водоснабжения;
тяжелый скважинный насос, водопроводные трубы (труба наполнена жидкостью), электрокабель и страховочный трос – все это вместе обладает большой массой, что является серьезнейшим испытанием для прочности скважинного адаптера.. Монтаж скваженного адаптера показан в следующем видео

Монтаж скваженного адаптера показан в следующем видео.

Достоинства и недостатки адаптерной технологии

Плюсы обустройства скважины через адаптер:

• дешево;
• простой и быстрый монтаж (за 1 день), возможна установка своими руками;
• экономия места на участке;
• минимальный риск промерзания труб зимой;
• пригодность для установки даже при высоком уровне грунтовых вод.

Минусы адаптерной технологии обустройства скважины:

1. Сложность эксплуатации. При необходимости слива воды приходится вынимать насос из обсадной трубы. Невозможна консервация на длительный срок.
2. Непригодность для скважин с двойной обсадкой.
3. Герметичность соединения деталей переходника и компрессионного фитинга, установленного сразу после него на трубопроводе, постепенно снижается из-за воздействия грунтовых вод, и проконтролировать этот процесс невозможно. Чаще всего проблема возникает с резиновой прокладкой переходника, находящейся снаружи обсадной колонны и контактирующей с почвой. Для ее замены, ремонта или замены самого адаптера приходится обкапывать скважину на глубину до 2 м.
4. Если к скважине подключено несколько независимых систем, то удалить воду только из одной невозможно, слив происходит сразу из всех труб.
5. Насос держится не на тросе, а на адаптере, что может вызвать постепенное разрушение стенки обсадной трубы. В худшем случае помпа просто вырвет переходник из колонны и упадет на дно скважины.

Инструкция.

Пошаговая инструкция по монтажу адаптера в обсадную трубу

Ознакомимся с этапами установки; для удобства посетителей информация приведена в виде пошагового руководства. Но вначале ознакомимся со списком того, что потребуется для работы:

• электродрель;
• ФУМ лента;
• биметаллическая насадка для электродрели, соответствующая диаметру вывода адаптера;
• строительный уровень;
• ключ разводной.

Инструкция по установке адаптера для скважины

Шаг 1. Прежде всего, оборудуются сама скважина, обсадная колонна и канава для трубопровода.

Рытье траншеи для водопроводаОбустройство траншеи

Шаг 2. Подготавливается все необходимое для оборудования скважины, в частности – насос. Желательно, чтобы кабель для насоса был соединен со шлангом пластмассовыми стяжками – так будет легче устанавливать прибор.

Шланг и кабель соединяются стяжкой

Калькулятор расчета производительности скважинного насоса

Шаг 3. Обсадная труба обрезается до уровня грунта, что лучше всего делать болгаркой. После этого ею же зачищается место среза.

Пользуйтесь защитной маской или очкамиОбсадная труба обрезанаЗачистка места среза

Шаг 4. Затем подготавливается сам адаптер. Необходимо проверить его целостность и комплектацию – на устройстве не должно быть вмятин, сколов и прочих дефектов, также в комплекте должны присутствовать все необходимые детали.

Адаптер необходимо проверитьПроверка целостности элементов

Шаг 5. В нужном месте обсадной трубы сверлится отверстие, соответствующее диаметру адаптера. С этой целью на электродрель ставится насадка-коронка, имеющая требуемый размер.

В обсадной трубе нужно просверлить отверстиеНасадка-коронка

Шаг 6. Наружная часть устройства, которая будет соединяться с водопроводом, устанавливается

Для этого она осторожно опускается в обсадную трубу до просверленного отверстия таким образом, чтобы патрубок с резьбовым соединением в итоге вышел наружу. Затем снаружи устанавливаются резиновый уплотнитель и прижимное кольцо

В конце гайка аккуратно закручивается.

Устанавливается наружная часть устройстваНадевается уплотнительЗакручивается гайка

Шаг 7. Далее к наружной части адаптера прикручивается соединитель с трубопроводом. Резьбы предварительно рекомендуется обмотать ФУМ лентой для повышения герметичности (как вариант, вместо ленты можно использовать сантехническую нить).

Соединитель с водопроводной трубойСоединитель прикручивается

Шаг 8. Наружная деталь адаптера подключается к трубопроводу, ведущему к дому, посредством соединителя.

Подключается трубопроводЕще одно фото процесса

Шаг 9. В верхней части обсадной трубы устанавливается крышка скважины. Для ее фиксации используется ключ-шестигранник.

Крышка скважиныКрышка устанавливаетсяДля фиксации крышки пользуйтесь ключом-шестигранником

Шаг 10. К насосу присоединяется страховочный трос, благодаря которому уменьшится нагрузка на адаптер, а значит, и увеличится срок службы последнего.

Шаг 11. Насос опускается с питательным кабелем, шлангом и тросом вглубь скважины. Для этой работы потребуются помощники, поскольку она требует приложения немалой физической силы.

Насос опускается в скважинуНасос опускается с питательным кабелем, шлангом и тросомНасос почти опущен

Шаг 12. Конец шланга, который погружается с насосным оборудованием, обрезается, после чего подготавливается другая часть адаптера – она соединяется с фитингом. Готовая конструкция фиксируется на конце шланга, который обрезан ранее.

Обрезается шлангВторая часть адаптераСоединение второй части адаптера с фитингом

Шаг 13. Монтажная труба прикручивается к верхнему резьбовому соединению, находящемуся на внутренней части адаптера. Далее при помощи трубы деталь заводится в скважину и соединяется с наружной частью (применяется упомянутое выше соединение «ласточкин хвост»). Затем труба выкручивается и извлекается.

Прикручивается монтажная трубаМесто соединения

Шаг 14. Страховочный трос фиксируется на крышке скважины. Система тестируется на предмет работоспособности. Если все сделано правильно, то из водопровода пойдет сильный поток воды.

Фиксируется страховочный тросПробный запуск оборудования

На этом все, скважина обустроена, а адаптер для нее установлен. Теперь в вашем распоряжении чистая и качественная питьевая вода!

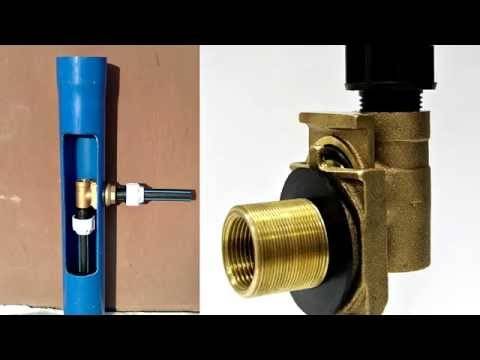

Видео – Врезка скважинного адаптера

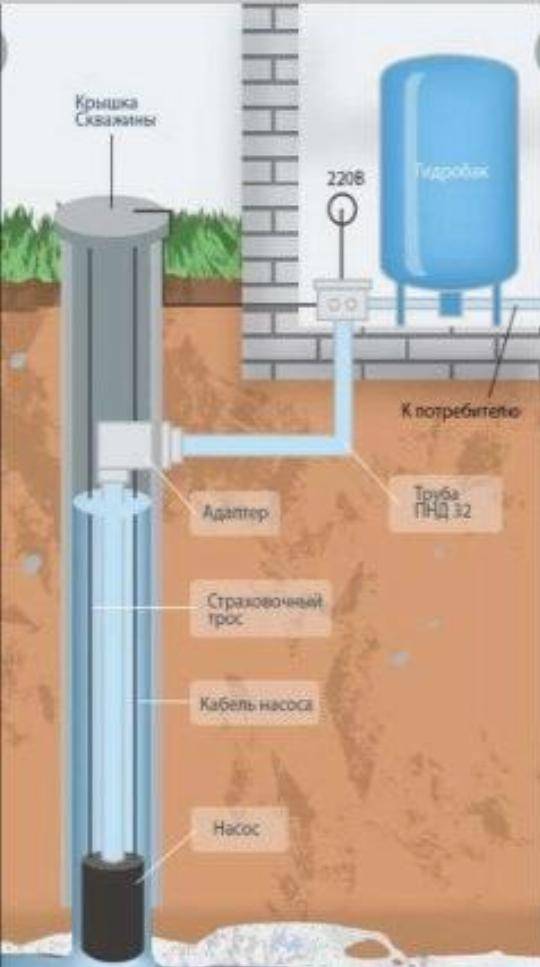

Скважинный адаптер, расположенный в полости водозаборного канала, предотвращает обледенение отверстия в зимнее время. Устройство представляет собой металлический тройник, позволяющий вывести поток воды из скважины в трубопровод, расположенный в толще грунта. Применение адаптера позволяет снизить затраты на создание системы водоснабжения загородного дома.

Правила установки поверхностного варианта

Поверхностные насосы не часто используют для водоснабжения этого типа, поскольку они подходят только для неглубоких гидротехнических сооружений, глубиной до восьми метров.

И все же такой вариант имеет право на существование, а его монтаж не более сложен, чем установка погружного оборудования.

Поверхностные насосы проще в монтаже и дешевле, чем погружные модели, но они эффективны только для скважин глубиной до восьми метров

Монтируют устройство следующим образом:

1. Поверхностный насос устанавливают в специальном кессоне или отдельном помещении.
2. Шланг подходящей длины соединяют с всасывающим патрубком насоса.
3. К другому концу шланга прикрепляют обратный клапан (защитная мера, предотвращающая слив воды по окончании работы насоса).
4. На клапан устанавливают защитный сетчатый фильтр, препятствующий проникновению в корпус насоса различных загрязнений.
5. Шланг опускают в скважину.

На этом установку можно считать законченной и сделать пробный пуск насоса. Для монтажа такого насоса в скважину нередко используют специальный адаптер. В этом случае шланг соединяют с адаптером, а адаптер присоединяют к насосу. В остальном порядок установки происходит точно так же.

Немного сложнее выполнить монтаж в скважину поверхностного насоса, снабженного выносным эжектором. В этом случае в скважину нужно опустить два шланга. Помимо всасывающего монтируют еще и напорный шланг. Его соединяют с боковым штуцером эжектора, используя специальный отвод.

Кроме обратного клапана и фильтра на конец всасывающего шланга необходимо также установить эжектор. Следует помнить, что поверхностные насосы очень чувствительны к загрязнениям в воде, подаваемой из скважины.

Порядок выполнения земляных работ

Скважину для воды можно сделать практически в любом месте. Но лучше потратить немного времени и подобрать наиболее подходящий участок. В данном случае наиболее подходящим будет тот, который находится на наименьшем расстоянии от дома. Обязательно учитывайте тот факт, что для устройства кессона нужно выделить от 4 м² площади.

Малое расстояние от дома позволит ощутимо сэкономить на расходных материалах и уменьшить объем земляных работ. Помимо этого, в такой ситуации можно будет обустроить скважину для воды с применением более дешевого насоса. В случае если будет сделана длинная магистраль, насосу нужно будет не только поднимать воду, но и «проталкивать» ее дальше по системе. Это потребует использования более мощной и, конечно же, дорогой модели.

Схема ручного бурения скважины.

Бурение можно выполнять разными способами. Кому-то удобнее делать это при помощи ручного бура, кто-то предпочитает пользоваться ударным способом или электродвигателем в комплекте с треногой и т.д.

При выборе типа инструмента необходимо учитывать особенности земли. При большом желании с помощью ручного бура можно будет «преодолеть» до 15 м земли. Но это очень трудоемкая и долгая работа.

Инструктаж по оснащению скважины адаптером

Инструкция по установке адаптера в пластиковую обсадную трубу

Установка адаптера производится в уже имеющуюся скважину или при обустройстве новой точки водозабора. Внутри обсадной трубы располагается часть адаптера с гнездом “ласточкин хвост”, что снижает сечение канала на 20-25 мм. Сокращение диаметра учитывается при подборе помпы.

Подготовка необходимых материалов

Для установки адаптера на скважину потребуется набор инструментов:

• лопата штыкового типа;
• электрическая дрель или шуруповерт;
• фреза для резки боковой стенки обсадной трубы;
• набор газовых ключей (или специального инструмента для соединения резьбовых водопроводных муфт).

Помимо инструмента понадобится узел адаптера в сборе, а также набор материалов для герметизации места соединения и обработки стальной трубы. Для защиты металла рекомендуется использовать специальный водоотталкивающий материал, обеспечивающий длительную защиту от коррозии.

Дополнительно потребуются участки трубопровода и соединительные муфты. Набор материалов зависит от состояния участка водопровода и наличия уже установленных в скважину компонентов (например, погружного насоса).

Адаптер перед монтажом очищается от консервационной смазки. Рекомендуется осмотреть резиновые уплотнители на предмет повреждений, поверхность элементов смазывается силиконовой смазкой. Для установки внутренней части изделия потребуется металлическая штанга с воротком. Длина инструмента зависит от глубины залегания горизонтального участка водопровода.

Проведение земляных работ

Монтаж скважинного адаптера рекомендуется выполнять в межсезонье, поскольку в этот период снижается количество грунтовых вод. Вне зависимости от времени года необходимо соблюдать меры безопасности, боковые стенки траншей укрепляются листами толстой фанеры или досками.

Раскопка траншей начинается с обнажения боковой стенки обсадной трубы, рекомендуется копать яму на 200-400 мм ниже минимальной точки промерзания грунта (для средней полосы глубина канавы составит до 2000 мм).

Допускается укорачивание обсадной трубы до поверхности грунта, что позволяет скрыть место расположения источника воды. Дополнительным плюсом станет защита трубы от атмосферных осадков. Верхняя часть обсадного канала закрывается металлической или пластиковой крышкой, которая засыпается слоем грунта.

Установка основной части

Установка скважинного адаптера своими руками предусматривает сверление боковой стенки обсадной трубы. Размеры канала зависят от того, какой адаптер планируется использовать при обустройстве водопровода.

Например, для монтажа изделия размером 1″ необходимо отверстие диаметром 44 мм, а для 2-дюймового адаптера потребуется канал диаметром 73 мм. Отверстие сверлится при помощи биметаллической фрезы, установленной в патроне дрели. Опилки металла, попавшие в скважину, не наносят вреда водопроводной системе.

Для установки основной секции требуется собрать адаптер, а затем накрутить его на монтажную штангу. Дальнейшая работа выполняется с участием помощника, который заводит штангу с адаптером через внутренний канал обсадной трубы к месту установки.

Второй монтажник набрасывает на резьбовой наконечник уплотнительную прокладку и притягивает адаптер к поверхности обсадной трубы. При монтаже следует учитывать расположение шайб и уплотнительных элементов, монтажная схема приведена в заводской инструкции по установке, прилагаемой к адаптерам.

Для затягивания гайки используется газовый ключ, одновременно монтируется муфта, позволяющая подключить горизонтальный участок трубопровода. Затем необходимо аккуратно вынуть ответную часть устройства вместе с монтажной штангой. Труба выкручивается из резьбовой втулки, после чего монтажник приступает к сборке ответной части изделия.

Монтаж ответной части

Подсоединить насос к трубопроводу требуемой длины, глубина установки определяется заранее. Совместно с напорной магистралью прокладывается кабель питания и страховочный трос, удерживающий помпу на требуемой глубине. Противоположная часть напорной трубы крепится к корпусу адаптера.

Затем производится заглубление насоса и трубопровода, рекомендуется выполнять операцию вдвоем. В заглушенное резьбовое отверстие ответной части вкручивается штанга, затем монтажник аккуратно совмещает секции адаптера (до момента упора ограничительного элемента).

Для чего необходим скважинный адаптер

Чтобы эту работу сделать правильно, надо знать какие функции он выполняет и для чего предназначается.

Итак:

• Целью, для чего используются адаптеры для скважин, является необходимость подведения трубы, которая подает воду от скважинного насоса к дому, в работающую трубу колодца на глубину, которая больше величины промерзания почвы. Но в тоже время нужно не нарушить, с одной стороны, надежность обсадной трубы скважины, не допустить, чтобы в трубу попали талые воды, а с другой стороны, сохранить способ разборки самого насоса и трубы, которая используется для подъема воды из водоносного слоя.
• Если все установлено правильно и безупречно работает, других сооружений, как кессон, приямок, специально оборудованное теплое помещение над колодцем обустраивать не требуется: вся система, по которой вода попадает в дом, защищается от промерзания, и при этом остается возможность ремонта и эксплуатации, как колодца, так и насоса, погруженного в нее.

Основные преимущества

Сделав такой выбор вы приобретете несколько преимуществ, их стоит знать и только после этого принимать правильное решение:

• Это не сложный монтаж, который не составит труда сделать своими руками. Вы не понесете в этом вопросе затрат;
• Цена самого изделия не высокая, поэтому по карману всем;
• Установка не отнимает много времени;
• На этом можно и сэкономить, пропадает проблема с установкой кессона и изготовлением приямка. Это уже пойдет на снижение затрат;
• Вы получаете возможность полностью скрыть скважину, она будет находится под грунтом.

Это основные преимущества. Но сразу принимать решения не стоит. Надо сначала все взвесить, на сколько такая установка будет целесообразна именно в вашем случае.

Разновидности оборудования для скважин

В продаже можно встретить различное оборудование для скважин. Наиболее популярной считается классификация по типу материала.

• Бронзовые изделия появились в продаже во второй половине XX столетия. Стоит отметить, что сегодня в продаже найти подобное оборудование практически невозможно. Это объясняется дороговизной бронзы.
• Латунную разновидность принято использовать в технических трубопроводах, поскольку она не оказывает влияния на качество питьевой воды.
• Наиболее распространенные скважинные адаптеры создаются из различных нержавеющих сплавов. К примеру, это может быть сталь, легированная хромом. Такое оборудование оказывается более надежным и практичным, чем изделия из латуни или бронзы.

Что такое автоматика для скважины

Автоматические системы управления включают в себя электронику (реле давления, холостого хода, протока), манометр, гидроаккумулятор или модули, в которых эти элементы объединены – все они отвечают за оптимальное функционирование водопроводной магистрали.

В водоподающей линии автоматика выполняет следующую роль:

1. Управляет электронасосом, отключая его по мере наполнения магистрали. В высокотехнологичных системах вместо отключения используется регулировка его скорости вращения электродвигателя.
2. Защищает водопроводную магистраль от гидроударов и способствует созданию некоторого водного запаса при поломке оборудования или пропадании электричества.
3. Включает в себя защитные устройства для насоса, которые прерывают поступление на него электрического тока в случае отсутствия воды в источнике.

Рис. 2 Пример устройства скважинного водозаборного источника

Применение адаптера в скважине

Если источник воды на участке эксплуатируется круглый год, то необходимо побеспокоиться о работоспособности системы в условиях низких температур. Существует несколько решений этой проблемы, и самое простое из них – использование в скважине специального приспособления, которое называют адаптером. Что оно собой представляет, какими характеризуется плюсами и минусами?

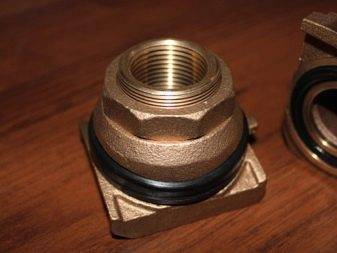

Скважинный адаптер – это соединитель угловой формы, обеспечивающий плавный переход вертикального участка трассы (идущего от насоса к поверхности) в горизонтальный (к жилому строению).

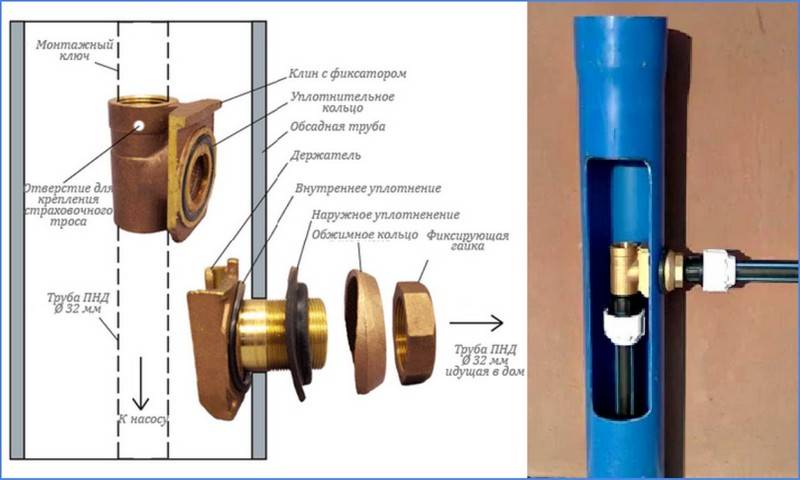

Данное приспособление разборное, и состоит из двух конструктивных элементов. Один из них крепится на обсадной трубе (вставляется в проделанное в ней отверстие). Второй элемент сочленяется с участком трассы (например, из ПНД), идущим от погружного скважинного насоса к оголовку.

Стыковка частей адаптера производится способом, известным как «ласточкин хвост». Герметичность соединения обусловлена наличием уплотнительного кольца из РТИ.

Плюсы применения адаптера

• Низкая стоимость работ. Использование такого простого приспособления в системе водоснабжения обойдется в разы дешевле, чем обустройство приямка или кессона. Например, не понадобится заниматься выемкой грунта.
• Простота монтажа и его высокая скорость. Соединение производится достаточно быстро, и услуги профессионала на этом этапе не понадобятся, также как и специальное оборудование или инструменты.
• Скважина получается полностью скрытой в грунте. Для многих собственников небольших участков это один из определяющих факторов.

Минусы установки адаптера

• Наличие РТИ в конструкции приспособления предполагает регулярную замену прокладки. Здесь многое зависит от качества воды в скважине, но данный недостаток у такого решения проблемы защиты водопровода от промерзания имеется. Недолговечность герметизирующих элементов – основной минус всех разновидностей скважинных адаптеров.
• Несколько осложняется доступ к глубинному насосу. При необходимости его ремонта или проведения технического обслуживания придется заниматься разборкой переходника. Насколько это существенно, на усмотрение собственника, но отметить стоит.
• Слив воды из контура также затруднен. При установке адаптера в скважине на это уйдет значительно больше времени.
• Ограничение по глубине расположения насоса – не более 70 м.
• Отсутствие в схеме водопровода кессона вынуждает собственника решать, где поместить все оборудование системы (гидроаккумулятор и тому подобное). А это не всегда удобно, тем более, если дом небольшой, и подсобное помещение уже наполнено различными приборами.

Если решено применить в скважине адаптер, то его необходимо правильно выбрать. В первую очередь это касается материала, из которого образец изготовлен. Вариантов несколько – латунь, нержавеющая сталь, бронза и DZR-модификация (так называемая «пищевая»). По данному вопросу лучше посоветоваться со специалистом, так как здесь определяющий фактор – качество воды из скважины.

Стоит отметить, что наиболее дешевые экземпляры делаются из латуни. Они долговечны и удобны в разборке, а потому и наиболее популярны в частном секторе. Но нужно учесть, что в процессе эксплуатации этот металл постепенно окисляется, и может случиться так, что разобрать приспособление для выемки насоса на поверхность не получится; соединение просто не разъединится. Как результат – откапывание части обсадной трубы и ее обрезка.

После этого мало кто пытается наварить ее снова; чаще собственники для оголовка скважины обустраивают кессон. Получается, что адаптер из латуни хотя и дешевый, но при «плохой» жидкости изделие довольно «проблемное»; возможно, потом все равно придется тратить деньги на решение вопроса обустройства магистрали. Хотя для скважин на частных территориях, используемых в целях обеспечения жилого строения питьевой водой – хороший вариант недорогого адаптера.

На складах «АЛЬФАТЭП» имеются такие приспособления в большом сортаменте. Компания уже много лет специализируется в сфере проектирования и монтажа автономных инженерных систем. Она готова оказать помощь всем позвонившим из Подмосковья на номер контактного телефона. После уточнения ряда деталей сотрудники дадут совет по приобретению адаптера и предложат на выбор несколько вариантов приспособления. По желанию клиента, организуют его доставку по адресу.

Какое оборудование нужно для обустройства конструкции ↑

Для обустройства артезианской скважины своими руками понадобятся:

• водоподъемное оборудование;
• оголовок;
• гидробак;
• дополнительное оборудование для контроля давления, уровня, расхода воды;
• защита от промерзания: приямок, кессон или адаптер.

При покупке погружного насоса важно правильно рассчитать необходимую мощность. Модель подбирают по производительности и диаметру. На этом оборудовании нельзя экономить, т.к

от него зависит работоспособность всей системы водоснабжения участка

На этом оборудовании нельзя экономить, т.к. от него зависит работоспособность всей системы водоснабжения участка.

Наилучший вариант – модель в высокопрочном герметичном корпусе, оснащенная датчиками, фильтрующими узлами, автоматикой. Что касается торговых марок, то особого внимания заслуживает водоподъемное оборудование Grundfos.

Обычно погружной насос устанавливают на высоте примерно 1-1.5 м от дна гидротехнического сооружения, однако в артезианской скважине он может быть расположен гораздо выше, т.к. напорные воды поднимаются над горизонтом.

Рассчитывать глубину погружения для артезианского источника следует исходя из показателей статического и динамического уровней воды.

Чтобы сохранить артезианскую воду кристально чистой, эксплуатационную трубу необходимо защитить от попадания мусора, поверхностных вод и других неблагоприятных факторов окружающей среды. Этот элемент конструкции используют для надежного крепления троса погружного насоса.

Оголовок состоит из крышки, фиксаторов, карабина, фланца и уплотнителя. Модели промышленного производства не нужно приваривать к обсадной трубе, их крепят с помощью болтов, которые прижимают крышку к уплотнителю, обеспечивая таким образом полную герметизацию устья скважины. Особенности монтажа самодельных оголовков зависят от конструкции устройств.

Гидроаккумулятор – важный узел автономной системы водоснабжения. Он необходим для обеспечения нормальной работы водопровода, защиты насоса от постоянного включения-выключения и предотвращения гидроударов. Аккумулятор представляет собой бак для воды, дополнительно оснащенный датчиками давления и автоматикой.

Когда включается насос, вода сначала поступает в бак, а из него подается на точки водоразбора. Уровни воды, при которых включается и выключается насос, можно регулировать с помощью датчиков давления. В продаже есть гидробаки вместительностью от 10 и до 1000 л. Каждый владелец скважины может выбрать модель, которая лучше всего подойдет для его системы.

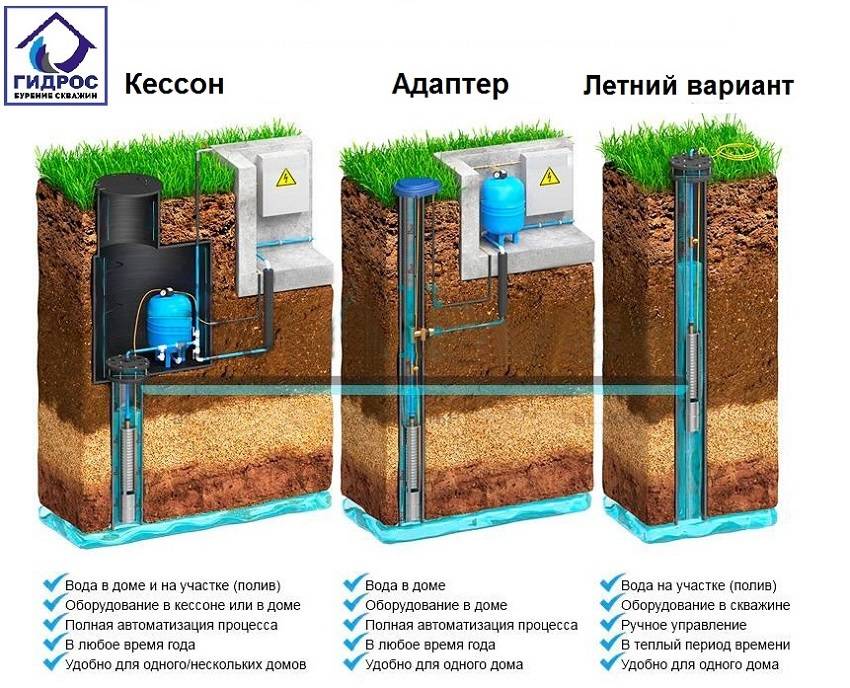

Скважину нужно защитить от промерзания. Для этих целей можно сделать приямок, установить кессон, адаптер. Традиционный вариант – приямок. Он представляет собой небольшой котлован, стенки которого укреплены с помощью бетона или кирпичной кладки. Сверху конструкцию закрывают тяжелой крышкой с люком. В приямке нежелательно устанавливать какое-либо оборудование, т.к. даже при хорошей гидроизоляции стенки все равно пропускают влагу, конструкция не герметична.

Более современный и технологичный аналог приямка – кессон. Эту конструкцию лучше приобрести в специализированном магазине. Кессоны промышленного производства заранее рассчитаны на размещение в них всего необходимого оборудования. Пластиковые модели хорошо утеплены и герметичны. Металлические кессоны часто нуждаются в дополнительном утеплении.

Для однотрубной артезианской скважины подойдет вариант обустройства с помощью pitless-адаптера. В этом случае функцию защитного сооружения выполняет сама обсадная труба. Адаптер можно устанавливать только в том случае, если колонна выполнена из металла. С эксплуатацией пластиковой трубы бывают серьезные трудности, а срок службы конструкции может оказаться недолгим.

Монтаж погружного насоса к скважине схема

Принцип монтажа погружного или глубинного насоса мало чем отличается от общего с насосной станцией. Есть разница в размере оборудования. Для погружного насоса не требуется специального кессона, однако, оборудовать скважину оголовков все-таки придется – на него крепят прочный трос для последующего извлечения и профилактики агрегата.

Итак:

Отрезается труба ПНД. Ее размер зависит глубины скважины. Сам агрегат устанавливается выше дна на 1,5 м, чтобы не почерпнуть ила или другой грязи со дна и на 2–3 м ниже зеркала воды, чтобы не остаться сухим в случае ухода горизонта. Конец трубы оснащается муфтой и обратным клапаном. С насосом конструкция соединяется двойным ниппелем с внешней резьбой. Теперь по всей длине трубы с помощью хомутов крепится силовой кабель. Подойдет и изолента, но металлический крепеж надежнее – лента способна терять клеящие свойства при конденсате. Частота крепления – 3 м. Кабель нельзя перекручивать вокруг трубы – он ложится ей параллельно. Достаточная длина для монтажа и подключения вымеряется заранее. Укрепляется трос. Он может быть металлическим или капроновым в зависимости от веса устройства. Для этого на корпусе насоса есть специальные проушины. Петлей соединяют участки троса и закрепляют несколькими зажимами для надежности

Теперь конструкцию можно опускать внутрь скважины, осторожно, без рывков. На оголовке скважины есть отверстие для вставки водопроводной трубы, куда ее и выводят

Там же укрепляют страховочный трос

На оголовке всегда стоит громоотвод, так как установка электрическая. Остается подключить насос к сети, проверить напор и монтировать водопроводную разводку от выходной трубы.

Таким образом, монтируются два типа насосов от скважины. Сложного нет – при навыках обращения со слесарным инструментом, работа привычна. Время установки зависит от своевременного приобретения всех комплектующих – об этом следует позаботиться заранее.
